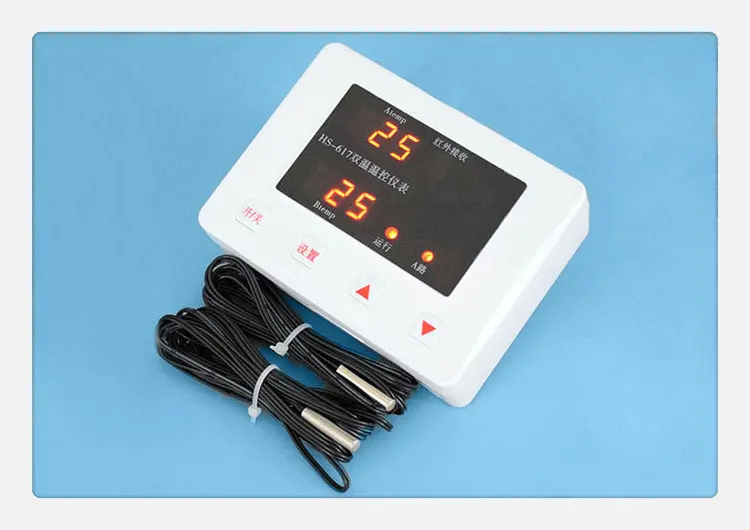

617A Солнечный обратный регулятор температуры воды, циркуляционный насос, цифровой дисплей, Регулируемый переключатель инструмента

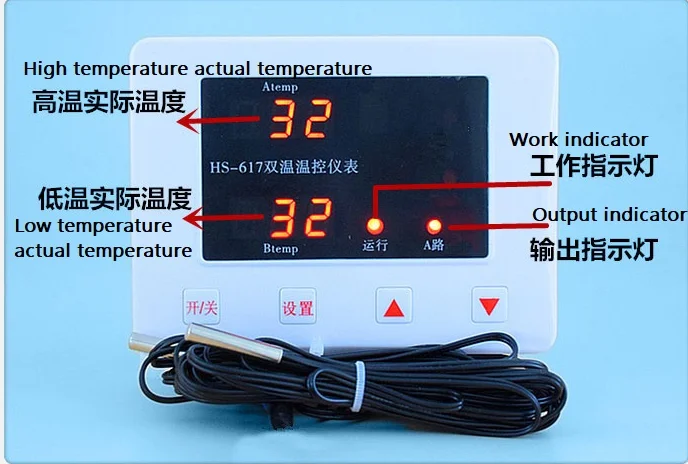

HS-617A разность температур сравнение термостата руководство, основная конфигурация: Модель продукта: HS-617A 1. Объект управления: 1 канал управления электроприбором выводится на канал, диапазон напряжения: 85-250В переменного тока, мощность ≤ 2000 Вт. 2. Обнаружение температуры: высокая температура, низкая температура, двустороннее Обнаружение температуры, соответствующее высокотемпературному, низкотемпературному дисплею, диапазону обнаружения: 1 ~ 110 ° 3. Диапазон регулировки температуры: разница в верхней температуре составляет 3 ~ 40 °, а нижняя разница в температуре-1 ~ 35 (Заводская разница в верхней температуре по умолчанию составляет 5 °, а нижняя разница в температуре-2 °). Во-вторых, различные дисплеи и советы: 1. Включение питания и подсказка: после включения, цифровая трубка будет отображаться на полном экране, и все индикаторы будут светильник в течение 2 секунд, В то время как звуковой сигнал будет звучать 2 раза, а затем реле будет снимать 2 раза. 2. Дисплей в режиме ожидания: после включения исходного дисплея отображается дисплей в режиме ожидания. Два окна дисплея Atemp и Btemp отображают обнаруженную температуру. 3. Дисплей управления температурой: Включите светильник индикатора «run'» с контролем температуры, выключите индикатор «run'» с контролем температуры; Когда Выход включен, светильник включен, И светильник выключен, когда выход выключен. В-третьих, основные функции и параметры: 1. Предпосылки для контроля температуры: после ≥ 30 ° введите функцию сравнения разницы температур (Заводское значение по умолчанию 30 °, значение может быть улучшено в соответствии с фактическими потребностями, диапазон регулировки 1-110 °) 2. Режим нагрева: Когда A больше, чем B температура ≥ разница температур верхний предел, Выход включен. Когда разница температур между двумя температурными зонами ≤ разница температур ниже, выход выключен. 3. Обнаружение калибровки температуры: Если измерение температуры не является точным, система может быть откалибрована в соответствии с фактической температурой (см. Дополнительные настройки 2 для деталей) 4. Защита от замораживания: в режиме ожидания, когда температура обнаружения канала ≤ 3 °C, схема откроет выход, И ≥ 5 °C выключит выход. 5. Схема измерения температуры Аварийная сигнализация: когда температура зондирования короткого замыкания или открытого замыкания, звуковой сигнал, соответствующее окно дисплея отображает E1, и цепь возобновляет нормальную работу. 6. Постоянная память: все заданные параметры должны быть сохранены, и мощность будет отключена во время работы. Когда мощность восстановлена, она будет работать в соответствии с состоянием перед выключением питания. В-четвертых, общие операции: 1. Переключение работы машины: нажмите «Ключ», чтобы включить контроль температуры в режиме ожидания, нажмите «Ключ», чтобы выключить контроль температуры во время работы. 2. Настройка разницы температур: короткое нажатие «Ключ» в режиме ожидания, температура мигает для отображения H05, нажмите «или» для регулировки верхнего предела температуры, затем нажмите «Ключ» B для вспышки, чтобы отобразить L02, нажмите 'или', чтобы отрегулировать разницу температур, более низкое предельное значение, Нажмите кнопку «key'», чтобы сохранить настройки и вернуться в режим ожидания. Пять, дополнительные настройки: (длинный пресс-набор действий ниже должен работать в хосте термостата) 1. Настройка значений для зоны температуры: (диапазон регулировки 1 ~ 110 °) нажмите «5 секунд в режиме ожидания, atmp мигает 30, нажмите «или» для настройки, Нажмите кнопку «key'», чтобы сохранить настройки и вернуться в режим ожидания. 2. Обнаружение калибровки температуры: нажмите 'в режиме ожидания для отображения обнаруженной температуры, нажмите' или 'для регулировки, затем нажмите' кнопка 'Btemp мигает, нажмите' или 'для регулировки, нажмите кнопку «Button», чтобы сохранить настройки и вернуться в режим ожидания.

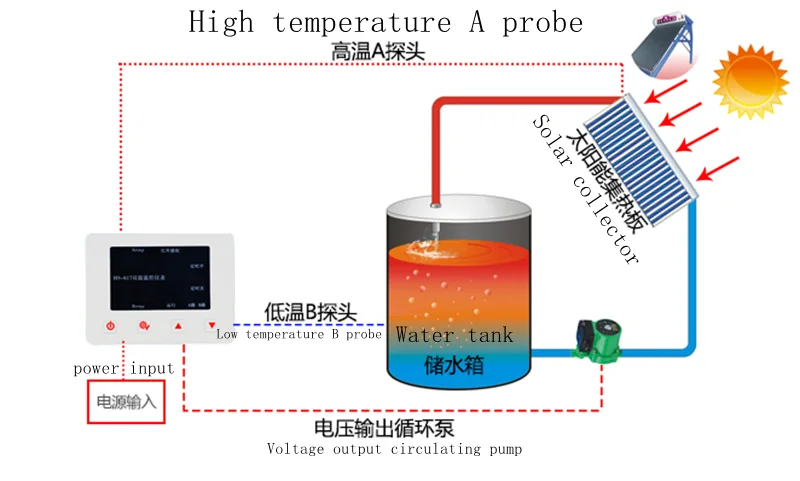

Пример 1: сплит Солнечный цикл нагрева воды
Режим работы: когда разница температур между диапазонами температур A и B зондов ≥ верхний предел разницы температур, Выход включен, И когда разница температур между двумя температурными зонами ≤ нижний предел разницы температур, выход выключен.

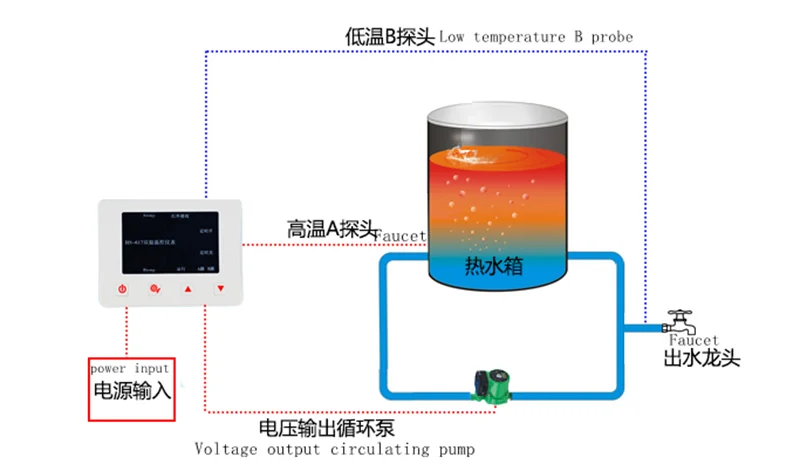

Пример 2: контроль перепада температур
