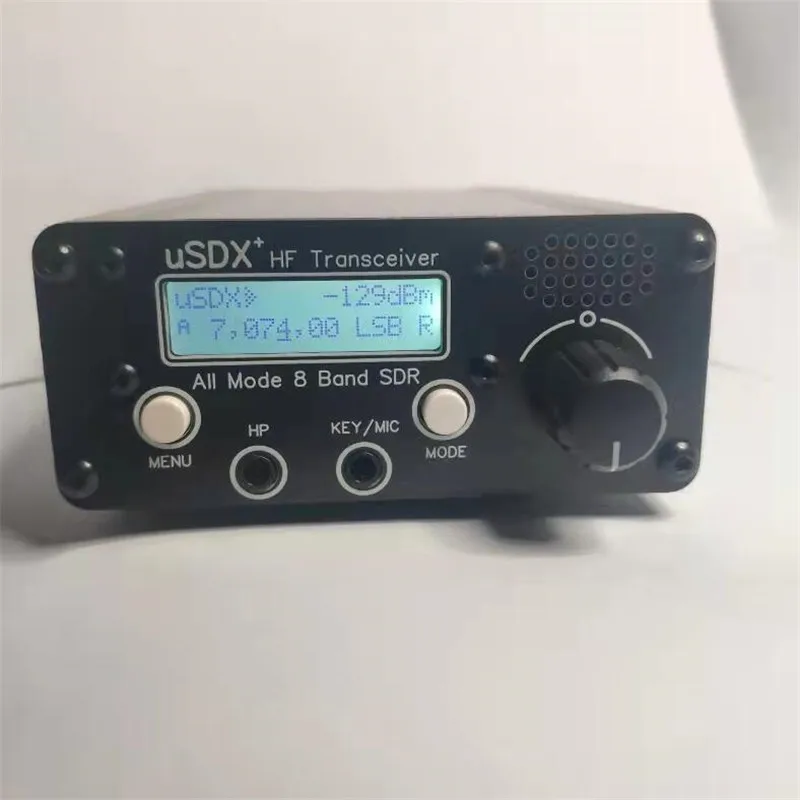

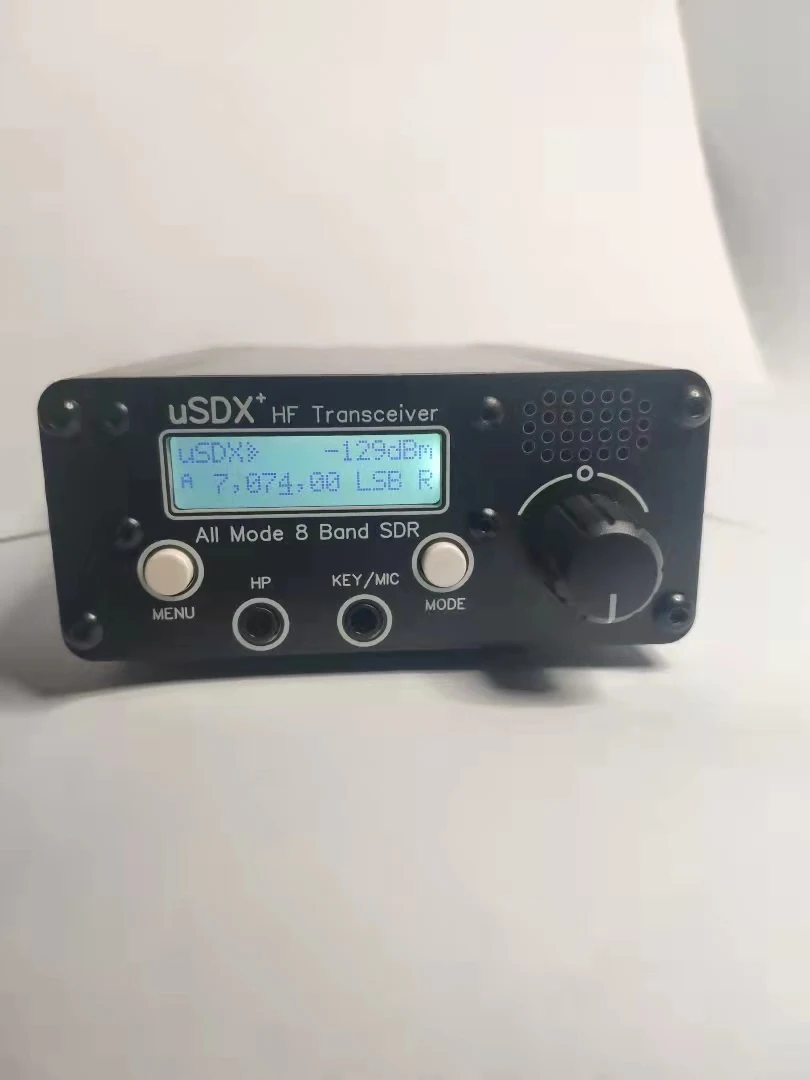

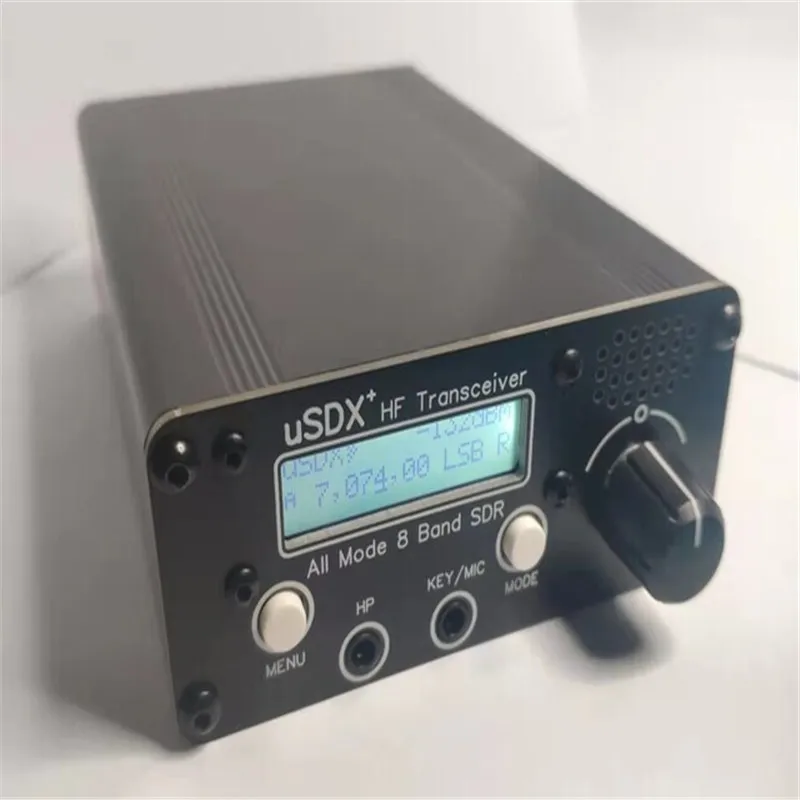

Оригинальный uSDR uSDX + Plus V2 1015172030406080m 8-полосный SDR все режимы HF SSB QRP трансивер + аккумулятор 4000 мАч

8 диапазонов uSDR uSDX + V2 Plus SDR все режимы HF трансивер

Тестовое видео:

Https://www.bilibili.com/video/BV1Tv411G7np

Группа:

Https://groups.io/g/usdx-users/

Посылка:

1x приемопередатчик

1x зарядное устройство

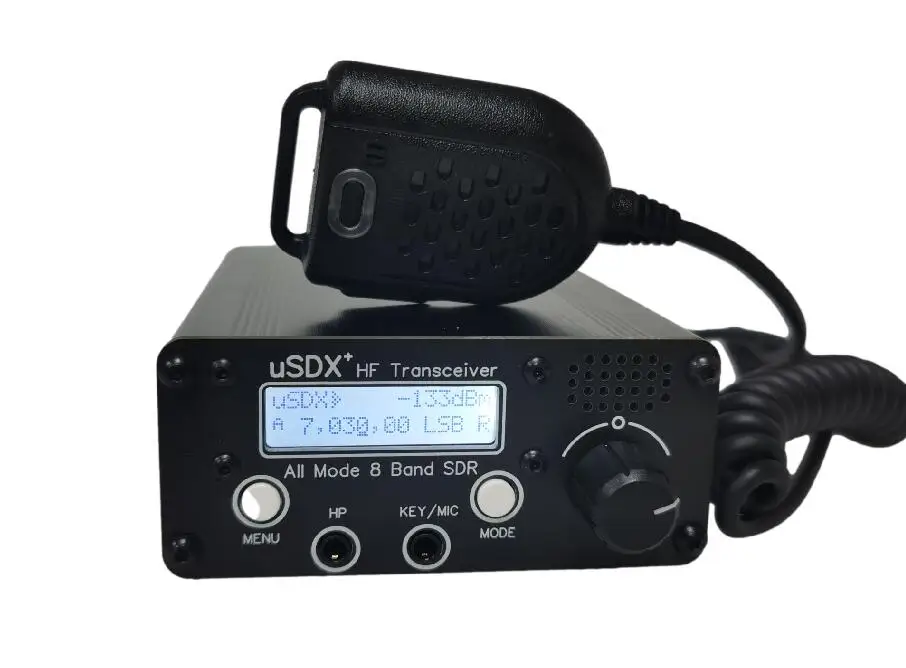

1 Микрофон

Некоторые ссылки:

Программное обеспечение

Оборудование 1

Оборудование 2

Оборудование 3

Группа

Он оптимизирован отUSDX QCX-SSB Аппаратное обеспечение с открытым исходным кодом. Мощное программное обеспечение поддерживает использование меньшего количества аппаратных средств для завершения SW трансивера и поддерживает режим SSB (качество приема очень хорошее, качество передачи немного хуже). Кроме того, разработчик также разработали для него режим AM/FM, но AM/FM определяется как функция подарка. Не ожидайте, что AM/FM слишком высокий.

Поддержка 8 диапазонов частот:

80-метровый радиус (3,5 МГц);

60-метрового диапазона (5,3 МГц);

40 м (7 МГц);

Водонепроницаемость: 30 метров (10 МГц);

20-метрового диапазона (14 МГц);

17-метрового диапазона (18 МГц);

15-метровый ремешок (21 МГц);

Диапазон 10 м (29 МГц);

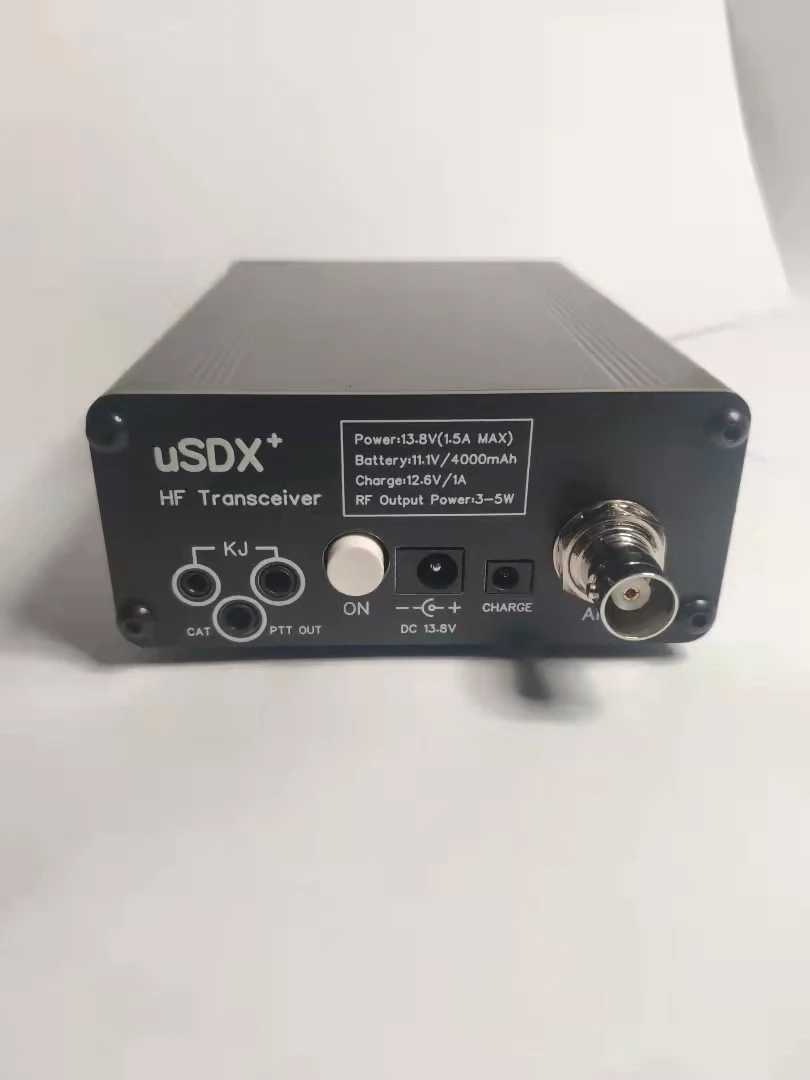

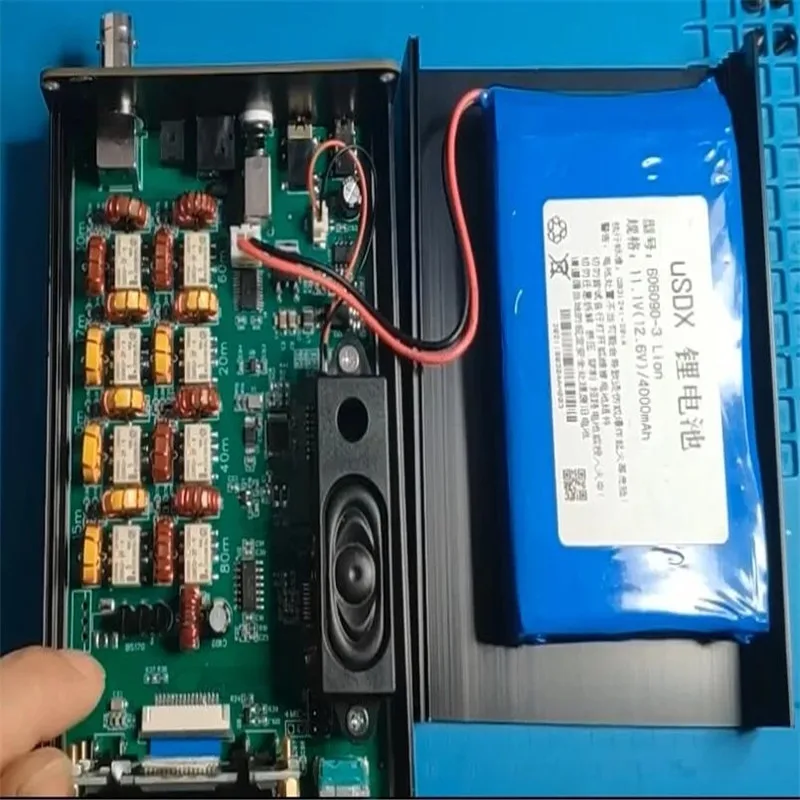

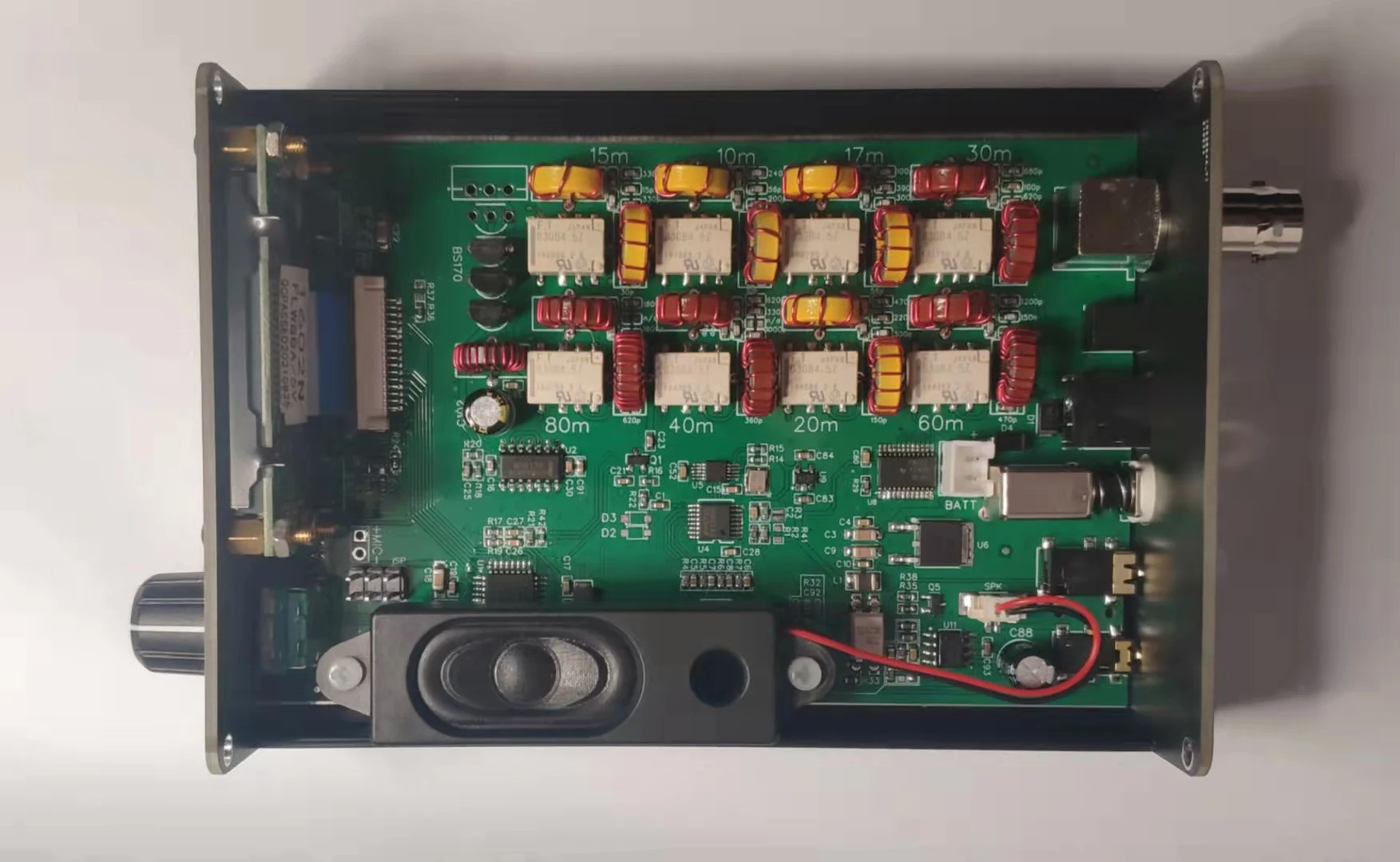

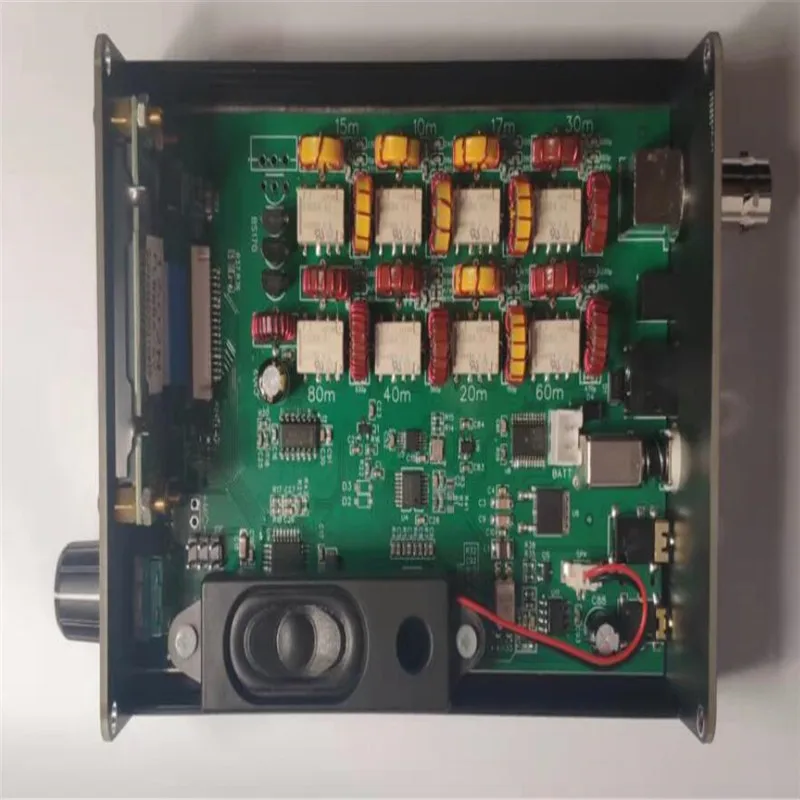

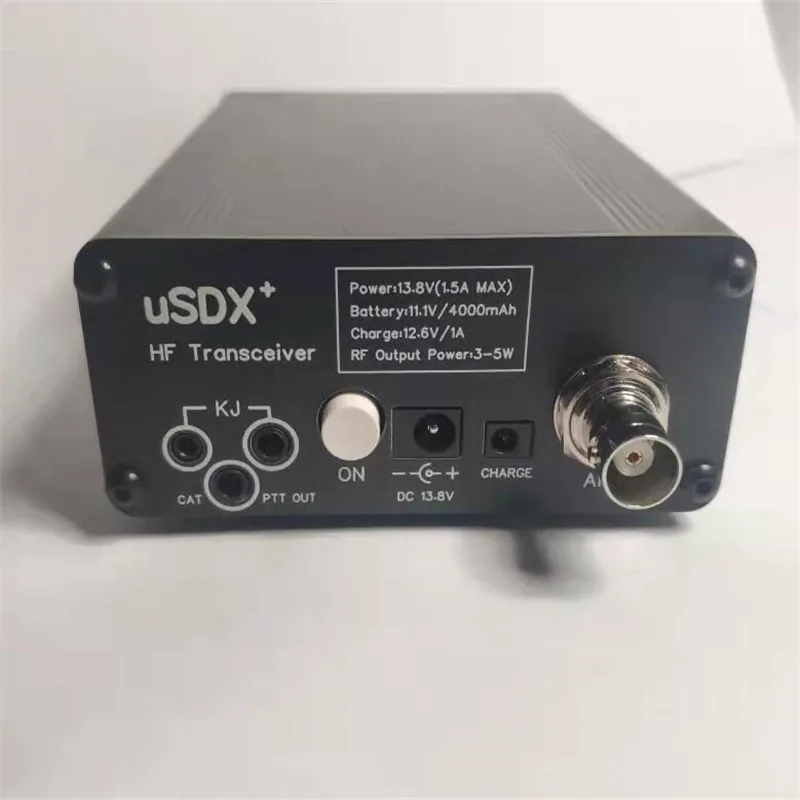

USDX + HF трансивер коротковолновый QRP SSB/приемопередатчик непрерывного действия 3 Вт-5 Вт весь режим 8 полоса обновленная версия USDXUSDX/QCX-SSB GitHub:Описание:Это коротковолновый QRP SSB/приемопередатчик непрерывного действия. Ультра-маленький размер позволяет легко носить с собой для использования на открытом воздухе. Он имеет встроенный литиевый аккумулятор 4000 мАч, ЖК-экран 1602N, встроенный динамик. Он поддерживает подключение к ПК и использует управление программным обеспечением FT8, JS8, FT4 и другим цифровым режимом и поддерживает автоматическое декодирование CW.Особенности:-8 полос крышка 80 м/60 м/40 м/с возможностью погружения на глубину до 30 м/20 м/17 м/15 м/10 м-Отличная печатная плата, дизайн макета в соответствии с высокочастотными схемами, чтобы обеспечить отличную производительность-Независимо от того, используется ли внутренний аккумулятор или внешний источник питания 13,8 В, он может достигать 3-5 Вт мощности в 8 диапазонах, и оставляет за собой SOT-223 и TO-220 посылка колодки, необходимые для обновления-Высокая эффективность выбросов, 80 м/60 м/40 м/30 м/20 м эффективность выше 80%, 17 м эффективность выше 70%, эффективность 15 м/10 м выше 60%-Высокоточный бренд KDS TCXO, точность частоты лучше, чем 1ppm, стабильность частоты лучше, чем 0,5 ppm-Ультра-маленький размер: 83*38*124 мм (за исключением выступающих частей)-Множество интерфейсов (CAT, PTT OUT, MIC/KEY, K-head микрофон)-Все ЛПФ деталях используются 100V C0G/NP0 конденсаторы-Использовать оригинальные Omron магнитные защелкивающиеся реле-Используйте чип op amp с более низким уровнем шума, чем LM4562-Встроенный динамик с полостью-Встроенный 11,1 В (12,6 в) литиевый аккумулятор-Интерфейс антенны BNCСписок функций:-Простой, веселый и универсальный QRP SSB HF трансивер со встроенными функциями DSP и SDR;-EER Class-E управляемый SSB передача-этап-Около 5 Вт PEP SSB выход от 13,8 V питания-Поддержка всех режимов: USB, LSB, CW, AM, FM-Фильтры DSP: 4000, 2500, 1700, 500, 200, 100, 50 Гц полоса пропускания-Особенности DSP: автоматическое управление коэффициентом усиления (AGC), шумоподавление (NR), голосовое срабатывание Xmit (VOX), аттенюаторы RX (ATT), ворота TX Noise gate, Управление приводом TX, регулятор громкости, дБм/с-метр-SSB противоположный боковой диапазон/подавление передачи: лучше, чем-45dBc, IMD3 (двухцветный) -33dBc, получение: лучше, чем-50dBc-Многополосная поддержка, непрерывная настройка через полосы 160-10 м (и от 20 кГц .. 99 МГц с потерей производительности)-Прошивка с открытым исходным кодом, построенная с Arduino IDE; Позволяет экспериментировать, могут быть добавлены новые функции, материалы могут быть разделены через Github, программное обеспечение-Сложность: 2000 строк кода-VOX на базе программного обеспечения, который может использоваться как быстрый полный пробой (QSK и semi-QSK операции) или помощь в переключении RX/TX для работы с цифровыми режимами (не требуется интерфейс CAT или PTT), внешний выход PTT/PA контроль с TX-задержкой-Простая установка модификации с 8 сменными компонентами и 8 проводами-Легкий и недорогой дизайн трансивера: из-за сцены EER-transmitter class-E Высокая энергоэффективность (не требуется громоздких радиаторов), И имеет простой дизайн (не требуется сложный сбалансированный линейный усилитель мощности)-Полностью цифровая и программная SSB передача-этап: образцы микрофона-вход и реконструкция ssb-сигнала путем управления фазой SI5351 PLL (через крошечные изменения частоты более 800 кбит/с I2C) И амплитуда па (через ШИМ цепи формирования ключа PA)-Полностью цифровой и программный SDR приемник-этапы (дополнительно): образцы I/Q (сложный) сигнал от квадратурыОтбора проб детектор цифровым микшером, а также выполняет под углом 90 градусов; Фазового сдвига математическим в программном обеспечении (Гильберта-преобразования) и прекращает одну сторону ремешка, добавив их-Три независимых переключаемых аналоговых переднего конца приемника аттенюаторов (0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ)-Уровень шума приемника MDS: -135 ДБм на 28 МГц (в 200 Гц BW)-Селективность переднего приемника: Крутой-45 дБ/десятилетний скручивающийся +/-2 кГц от настроенной частоты-Блокирующий динамический диапазон: 20 кГц смещение 123дб, 2 кГц смещение 78дб-CW декодер, прямой/Iambic-A/B keyer-VFO A/B + RIT и Split, и соответствующий релейный диапазон-Переключение фильтра через I2CПоддержка кошек (поднабор TS480)

Однако оборудование DIY нельзя сравнить с коммерческими машинами. Могут быть такие или такие дефекты. Если вы выберете, вы будете приняты. Пожалуйста, знайте.
