AP25 AP30 AP46 прецизионный манометр из легированной стали микро регулируемый угол V блок фрезерования Настройка от 0 до 60 градусов Угловой блок манометр

Характеристики:

Материал: сталь, поверхность закалена до HRC58-62 °, никелированная.

Цвет: серебристый

Тип: KP25 KP30 KP46

Угловая точность 10 'на читаемый Nonius

Микро Регулируемый 0 ° до 60 ° с остановкой Scr

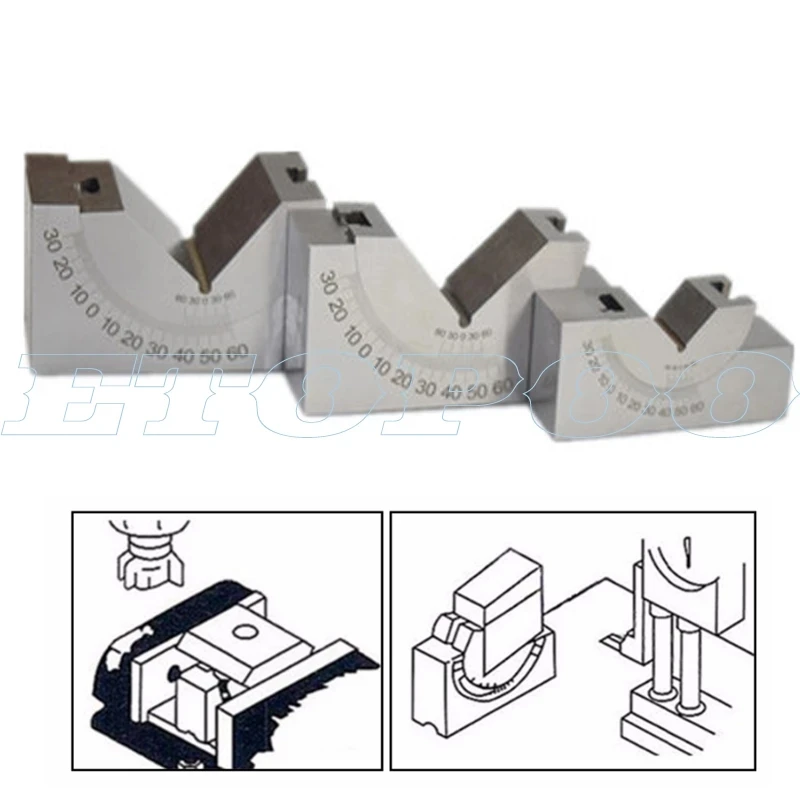

Использование: в фрезерном станке, строгальном станке, сверлильном прессе с регулируемым угловым шлифовальным станком И регулировками На лезвиях, скрещенных с другими приспособлениями или зажимных заготовок после обработки заготовки, таких как уклон обработки, наклонное сверление отверстий и тому подобное.

Никель покрытием и защита от ржавчины, параллелизма и вертикальность точная шлифовка каждого рабочей поверхности до 0,01 мм.

Это может быть курсор, который указывает на плавный Угол регулировки наклона, а затем крепится с помощью винтов, используется для создания различных обработки фиксированного угла, тестирования заготовок.

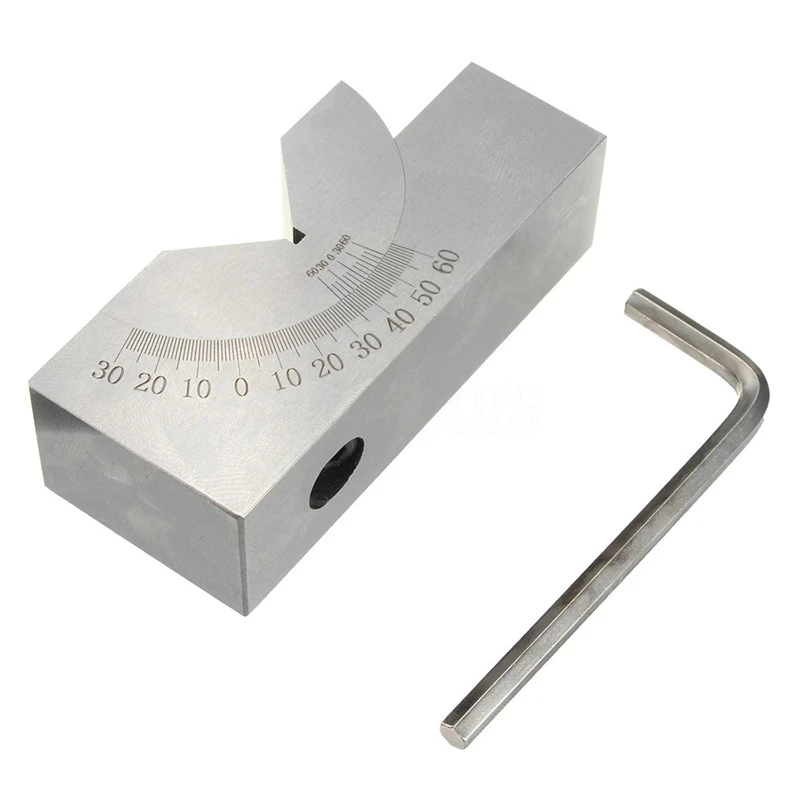

Посылка включает в себя:

1 х Регулируемый угловой блок

1 х гаечный ключ

Особенности:

Использование: в фрезерном станке, строгальном станке, шлифовальной машине и сверлении с регулируемым углом на ноже, скрещенном или с другими приспособлениями будет заготовка после зажима заготовки, например, обработка наклонов, бурение косой и так далее.

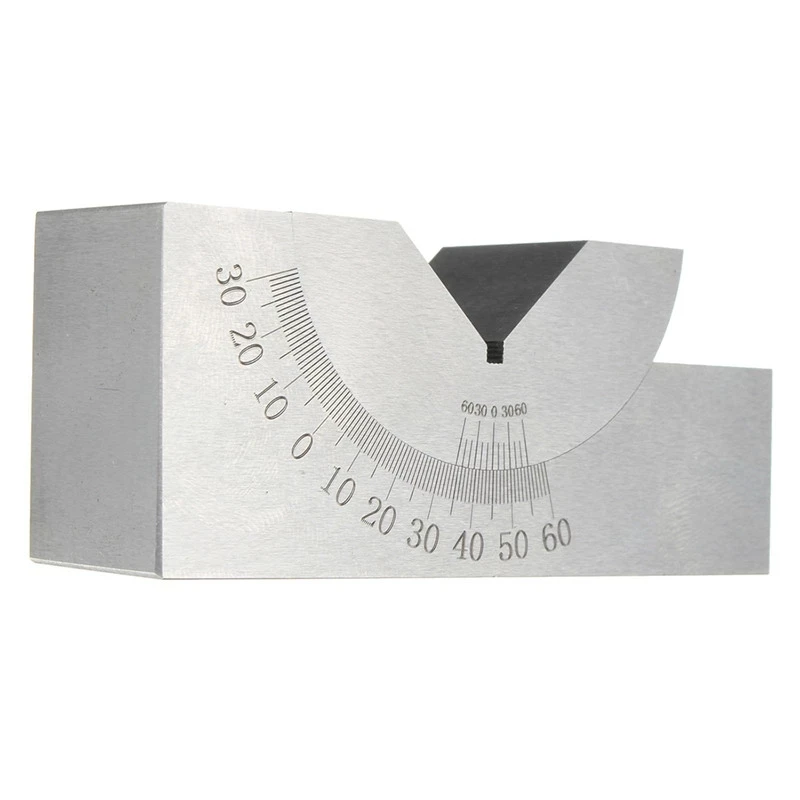

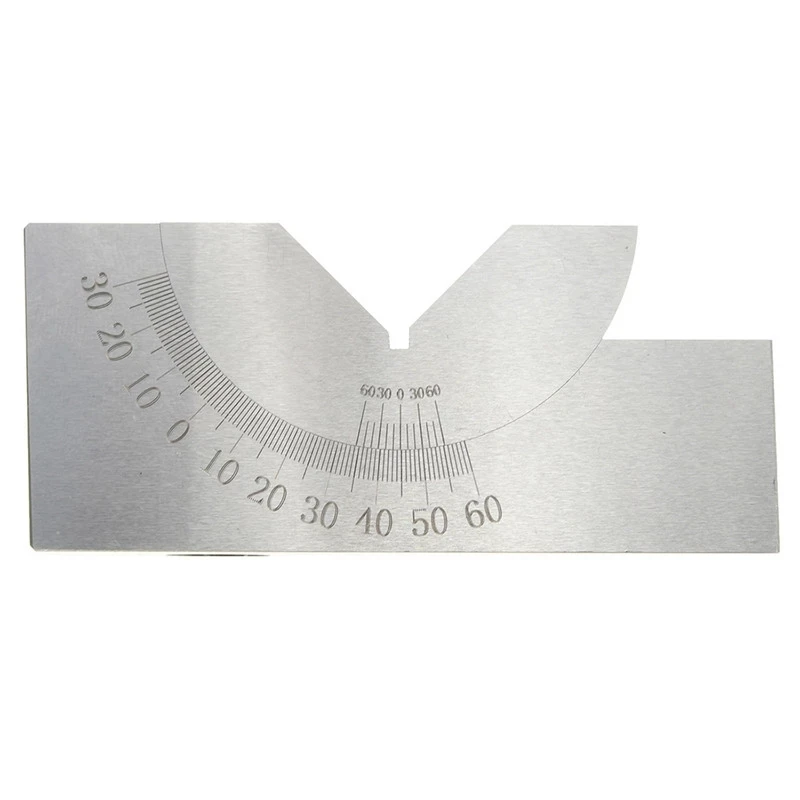

Использование: ⑴, Ослабьте винт, потяните v-образный блок вдоль основания направляющего колеса, ища целевой угол. ⑵, использование принципа чтения курсора, основной шкалы на индекс 1 °, индекс курсора 10 '. Линия ''0'' на курсоре выровнена с линией ''0'' на основной шкале, чтобы указать, что плоскость измерения параллельна плоскости отсчета, а опорная плоскость B перпендикулярна плоскости отсчета.

① Когда курсор ''0'' находится на правой стороне основной шкалы ''0'', степень считывается с помощью курсора ''0'', И оценка считывается с помощью шкалы справа от курсора ''0'' (чтение такое же, как штангенциркуль) градусов (°), Минуты (') что A, B измерительная поверхность против часовой стрелки поверните угол.

② Когда курсор ''0'' слева от основной шкалы ''0'', степень считывается с помощью курсора ''0'', И оценка считывается с помощью левой шкалы курсора «0». Прочитайте градус (°), точки (') сказали

A, B измеряет угол поворота по часовой стрелке.

③ После того, как угол регулируется до целевого значения, затяните v-блок к основанию.

Основные технические индикаторы:

(1) Когда измерительная поверхность A параллельна базовой поверхности, а измерительная поверхность B перпендикулярна плоскости данных, линия "0" курсора не совпадает с основной шкалой "0" линия больше 3 ", И кривизна обоих концов курсора отличается от основной шкалы степень совпадения не больше 5 '; С другой стороны, затяните винт так, чтобы основная шкала 0 ° и курсор ''0 ''выравнивание линии, На поверхность для измерения длины и плоскости отсчета параллелизм не превышает 0,01 мм, B поверхность для измерения длины и вертикальной плоскости, не больше, чем 0,01 мм

Error в фиксированном состоянии, регулируемая погрешность указателя угла не превышает ± 10'

Примечание:

Допускается погрешность в 1-5 мм из-за ручного измерения

Цвет товара, отображаемый на фотографиях, может немного отличаться на мониторе вашего компьютера, так как мониторы не откалиброваны так же
