Подогрев щеток (50.8см50.8см) дворников для Ларгус, Приора, ВАЗ, Газель, Duster, Logan, Sandero

Предназначен для автоматического управления подогревом бескаркасных щеток стеклоочистителя ветрового стекла в зависимости от температуры окружающей среды и напряжения бортовой сети. Блок представляет собой устройство с выносным термодатчиком и соединительными проводами.

Технические характеристики:

Номинальное напряжение:…..…………………………...……………………......12В

Максимальный ток:..…….…………………………………………………..…..…10А

Ток потребления (выкл.), не более:..…..…………………………………….....2,5мА

Напряжение включения/выключения (Uвкл./Uвыкл.):…………… ≥13,3В/≤ 12,8В

Температура включения/выключения (Твкл./Твыкл.):…..……….…≤+4°С/≥ +5°С

Длина проводов АКБ:.....................................................................................0,25м

Длина провода термодатчика:.........................................................................1,5м

Длина провода нагрузки:.....................................................................................1м

Длина соединительного провода:....................................................................0,6м

Длина нагревательных элементов:..............................................................20”/20” (50.8см/50.8см)

Масса, не более:.…………………………..……….…………..………...……….0,11кг

Габаритные размеры блока:.………………..………………..……....…..55х25х6мм

Сделано в России. Артикул 376.3787-02

Для индикации включения нагрузки предусмотрен светодиод.

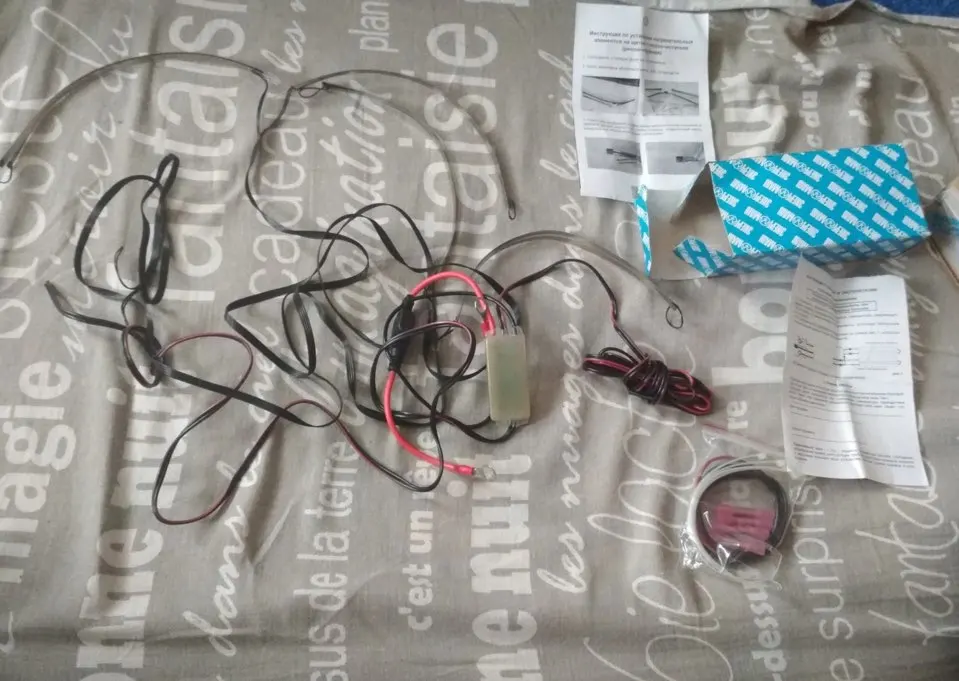

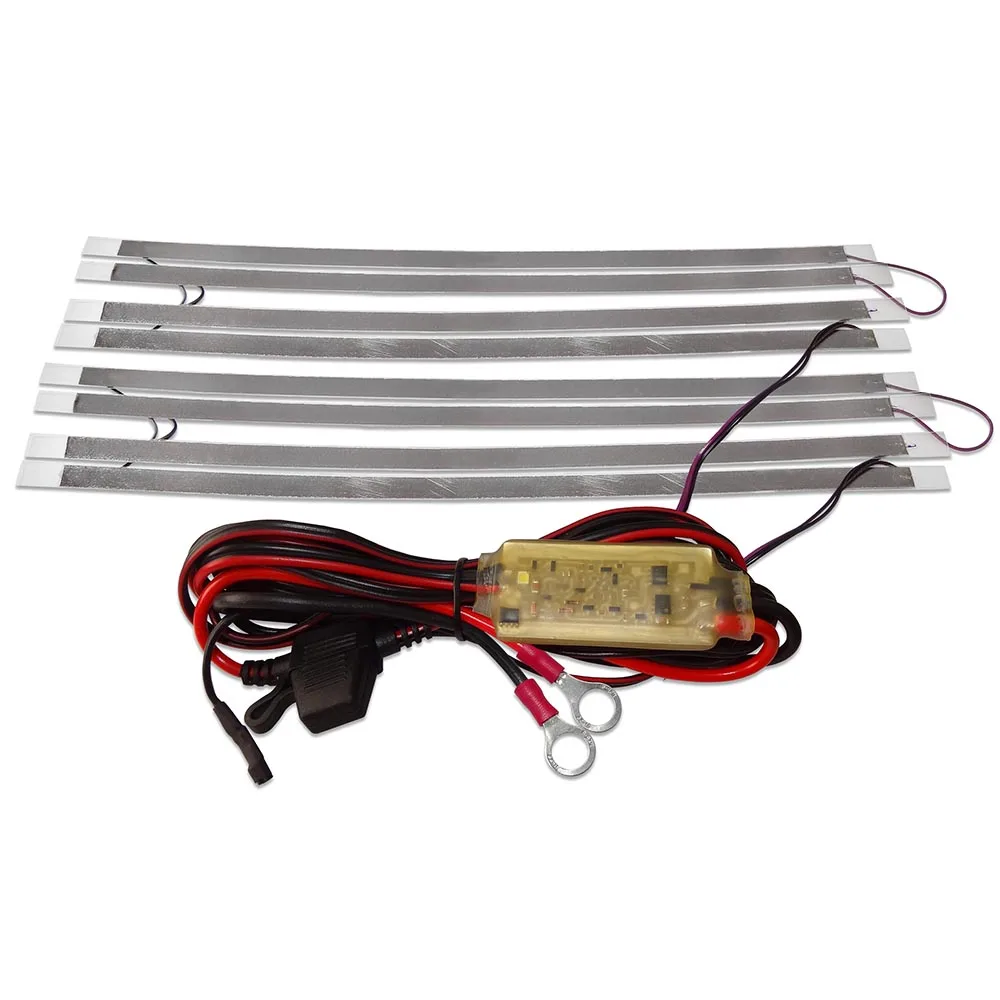

В комплект поставки входят:

- нагревательные элементы - 2 шт.

- гильза соединительная - 4 шт.

- соединительный провод - 1 шт.

- стяжка кабельная - 4 шт.

- “Инструкция по установке нагревательных элементов на щетки стеклоочистителя”.

Применяется на автомобилях Лада Ларгус, Приора, ВАЗ-2108, -2109, -2110-2112, -2113-2115, Газель, Соболь, Валдай, Duster, Logan, Sandero и др. с аналогичным размером щеток стеклоочистителя ветрового стекла и напряжением бортовой сети 12В.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Установка и подключение

Подключение прибора производить при отключенной аккумуляторной батарее

1.1 Расположить термодатчик в зоне контроля температуры окружающего воздуха, например, под передним бампером.

1.2 Установить на щетки нагревательные элементы, используя “Инструкцию по установке”.

1.3 Подключить блок управления в соответствии со схемой рис. 1, используя соединительный провод и гильзы (из комплекта).

1.4 Закрепить провода с помощью стяжек (из комплекта).

Режим работы

Подогрев щеток включится после запуска двигателя при напряжении бортовой сети выше Uвкл. и понижении температуры термодатчика ниже Tвкл..

Подогрев щеток выключится при повышении температуры термодатчика выше Твыкл. или понижении напряжения бортовой сети ниже Uвыкл. (т.е. после остановки двигателя).
