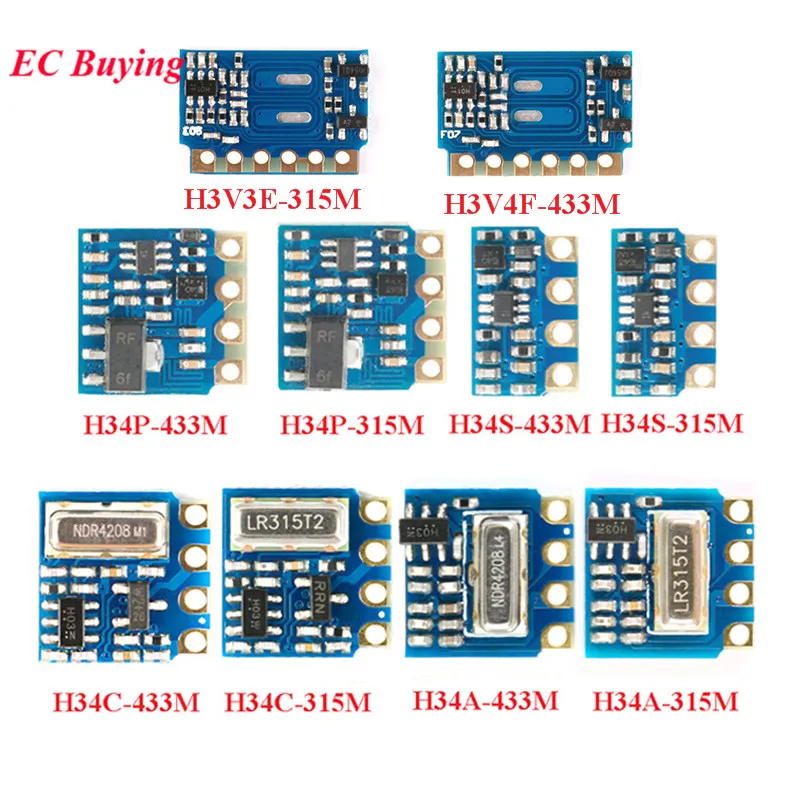

315 МГц 433 мгц радиочастотный передатчик модуль передачи беспроводной пульт дистанционного управления Дальняя передача H34P H34S H34C H34A H3V3E H3V4F

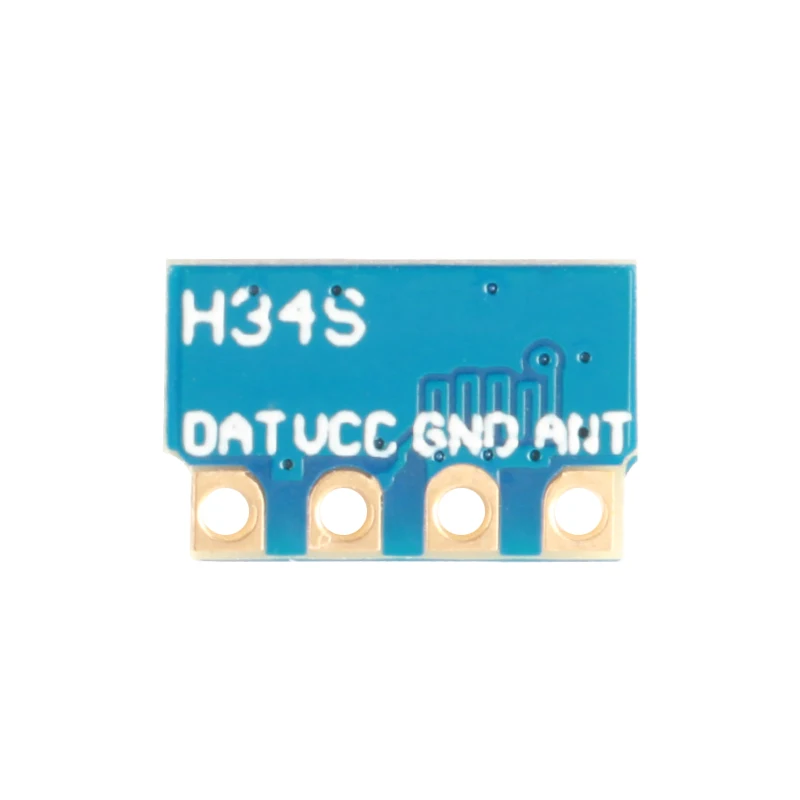

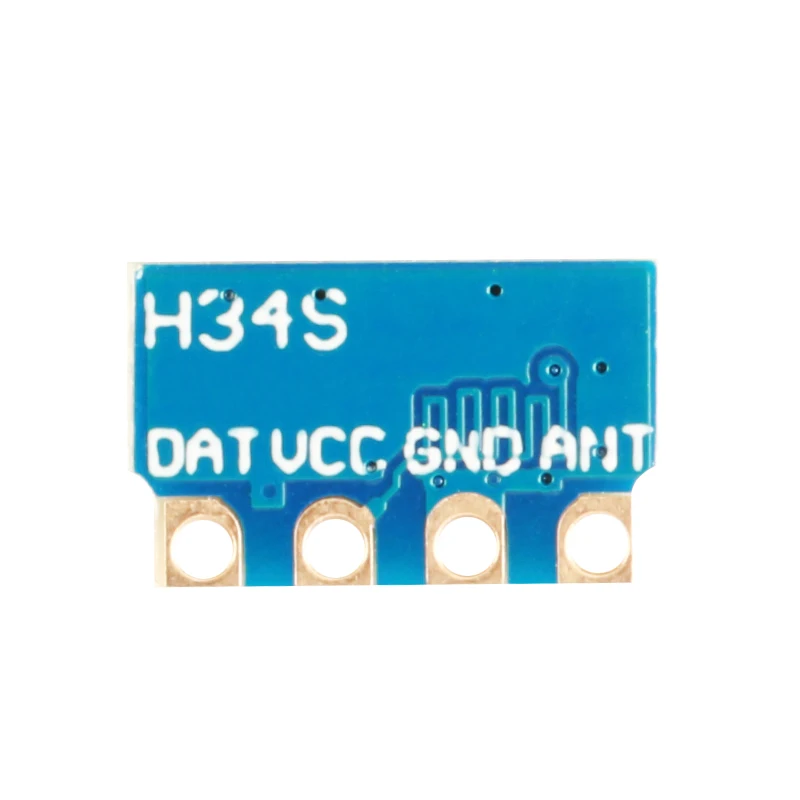

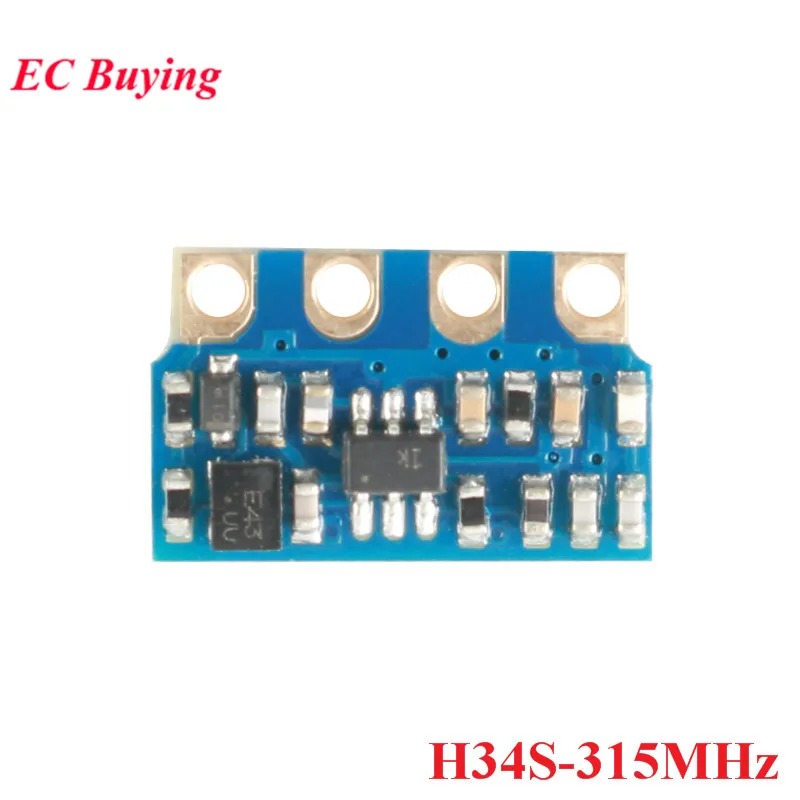

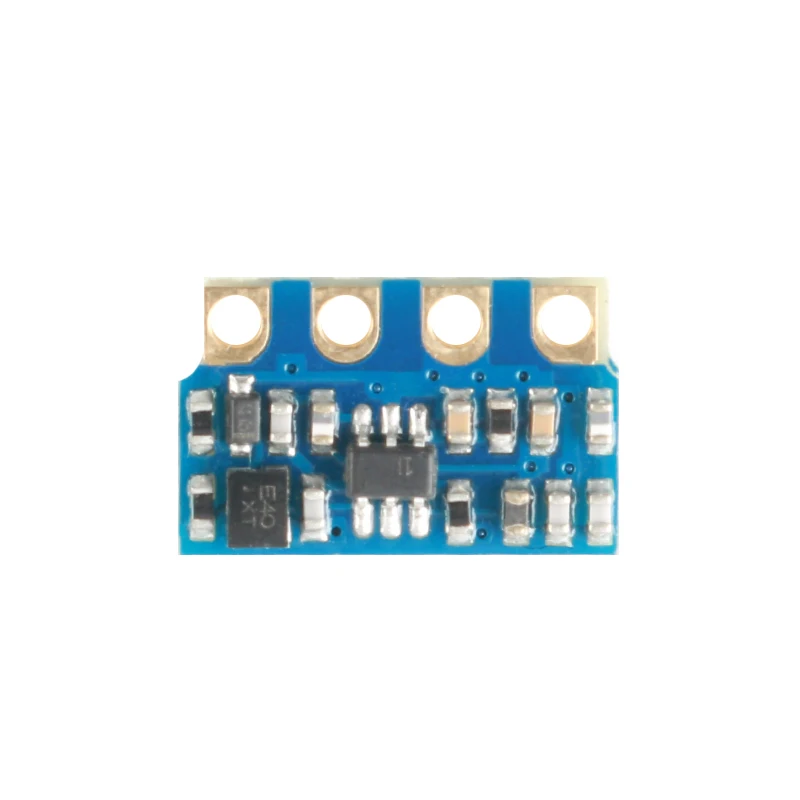

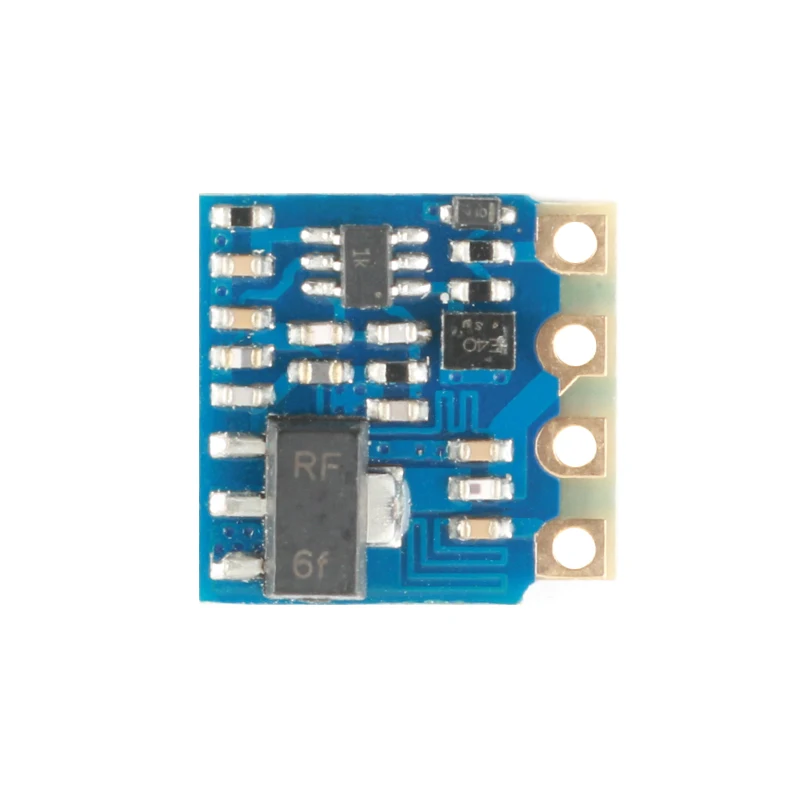

H34S-315MHzПараметр:
Рабочая частота: 315 МГц
Радиочастотный чип: радиочастотный чип дальнего действия
Высокая мощность: 18dBm 12V
Рабочий ток: 8MA 3В (в обычном режиме 18mA) Максимальная 20mA
Метод модуляции: ASK/OOK
Рабочее напряжение: 2-12 В

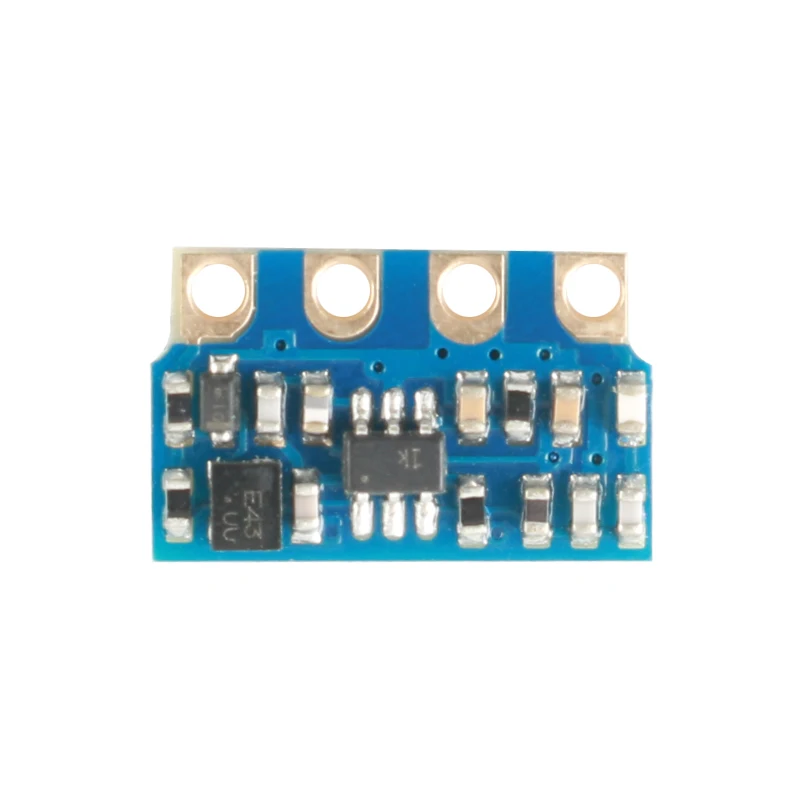

H34S-433MHzПараметр:
Рабочая частота: 433 МГц
Радиочастотный чип: радиочастотный чип дальнего действия
Высокая мощность: 18dBm 12V
Рабочий ток: 8MA 3В (в обычном режиме 18mA) Максимальная 20mA
Метод модуляции: ASK/OOK
Рабочее напряжение: 2-12 В

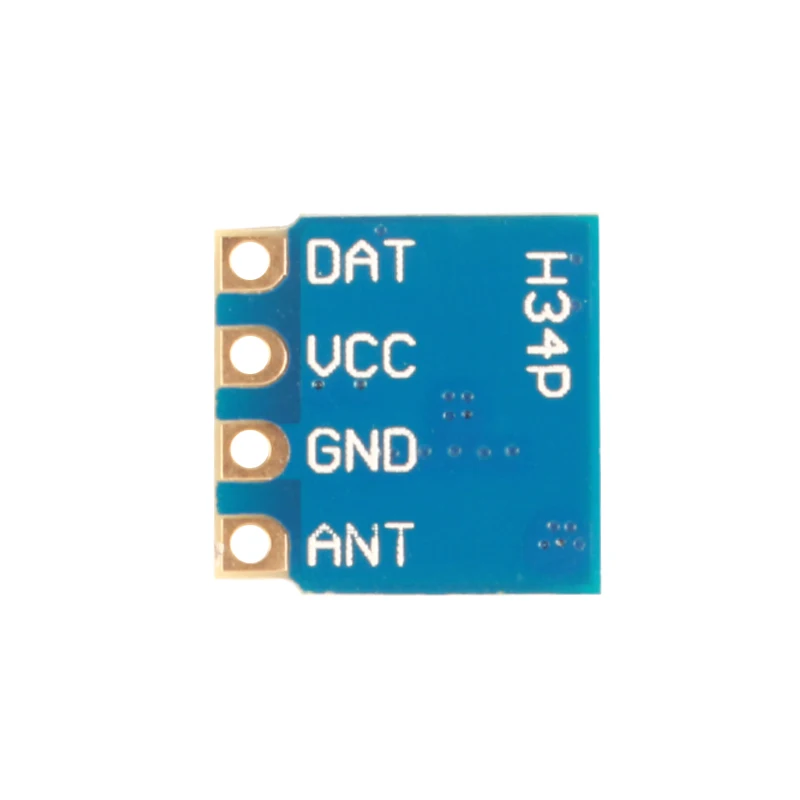

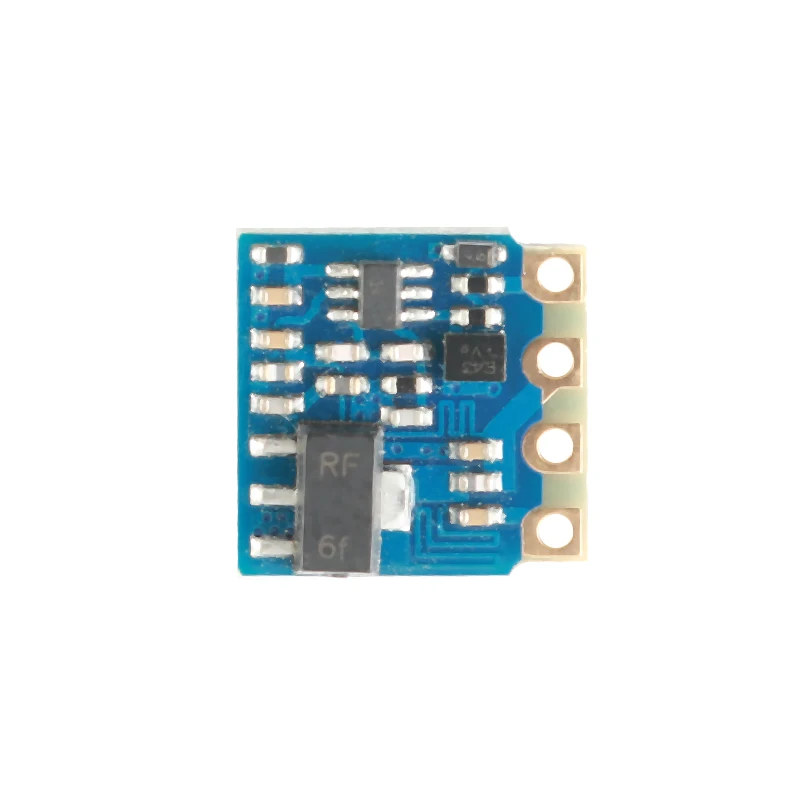

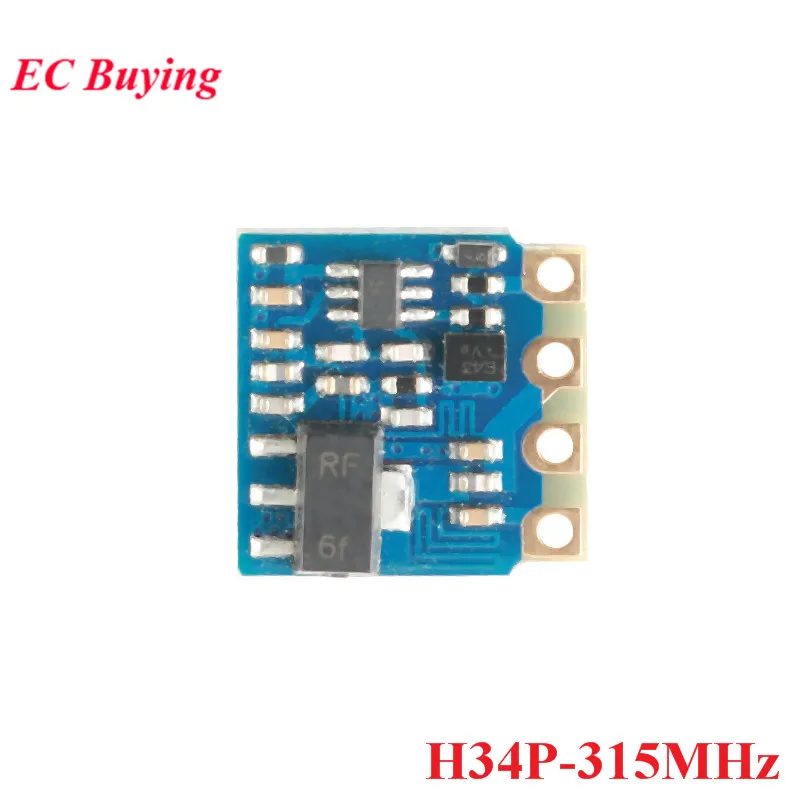

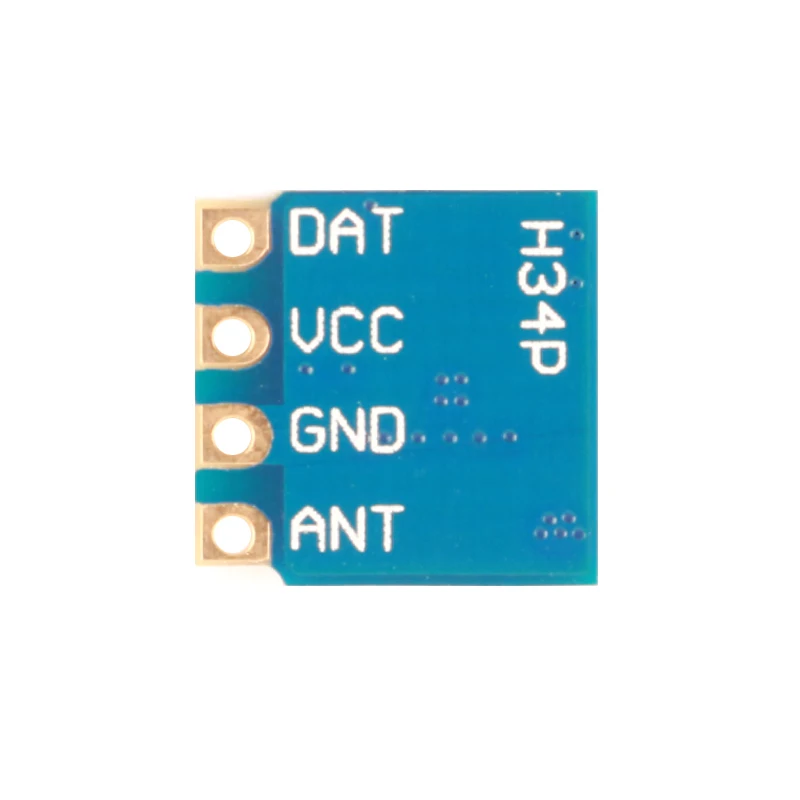

H34P-315 МГцПараметр:
Рабочая частота: 315 МГц
Гармоническое подавление: >20dbc
Мощность: 25 дБм (6 в) 30 дБм (9 в) 32 дБм (12 В)
Рабочий ток: 120-150 мА (9 в источник питания, 40% цикл модуляции)
Метод модуляции: ASK/OOK
Рабочее напряжение: 5-12 В


H34P-433 МГцПараметр:
Рабочая частота: 433 МГц
Гармоническое подавление: >20dbc
Мощность: 25 дБм (6 в) 30 дБм (9 в) 32 дБм (12 В)
Рабочий ток: 120-150 мА (9 в источник питания, 40% цикл модуляции)
Метод модуляции: ASK/OOK
Рабочее напряжение: 5-12 В


Применение:

Метод подключения:

Примечание:
1. Модуль DAT pin совместим со стандартом CMOS. Этот штифт напрямую соединен с чипом декодера или одним чипом.
2. Модуль имеет два диапазона напряжения, частота 315 МГц и 4 МГц
3. Доступная антенна модуля: A. Проводная антенна: 17 см (433 МГц) 23 см (315 МГц) B. Пружинная антенна
4. Модуль-это низкое напряжение и низкое энергопотребление, es

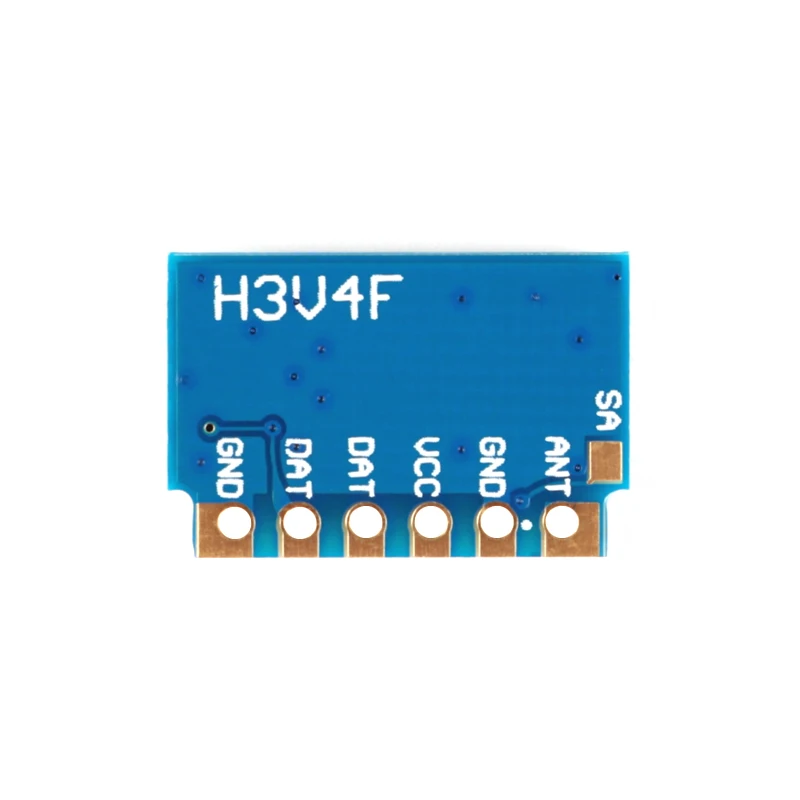

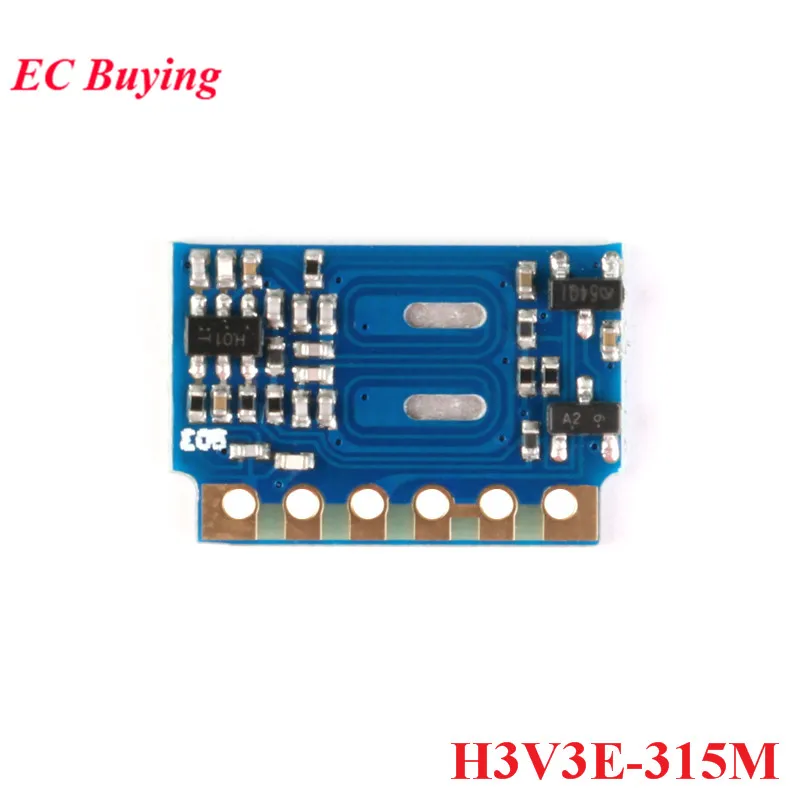

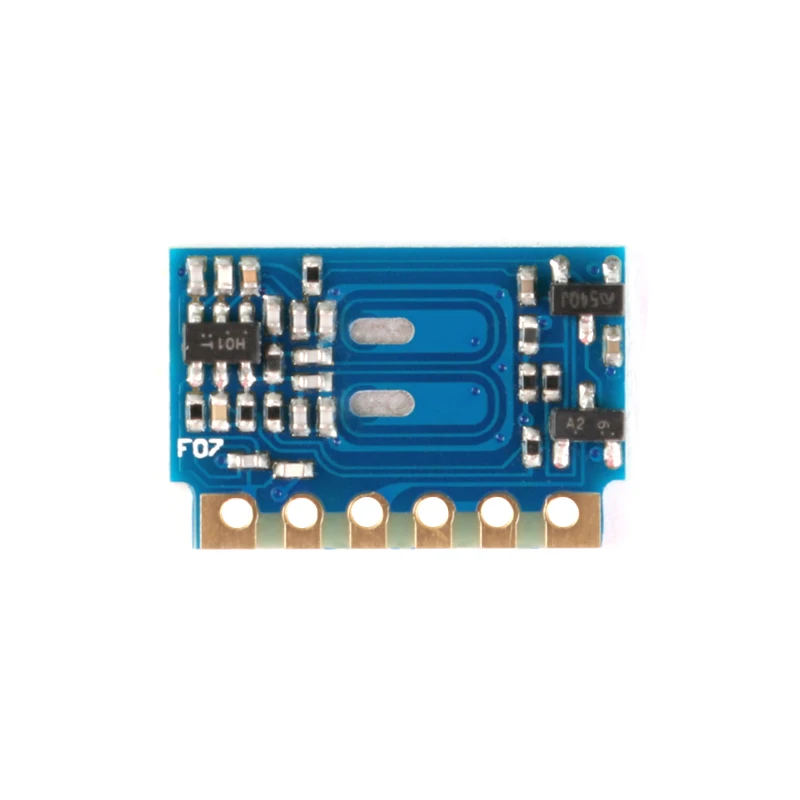

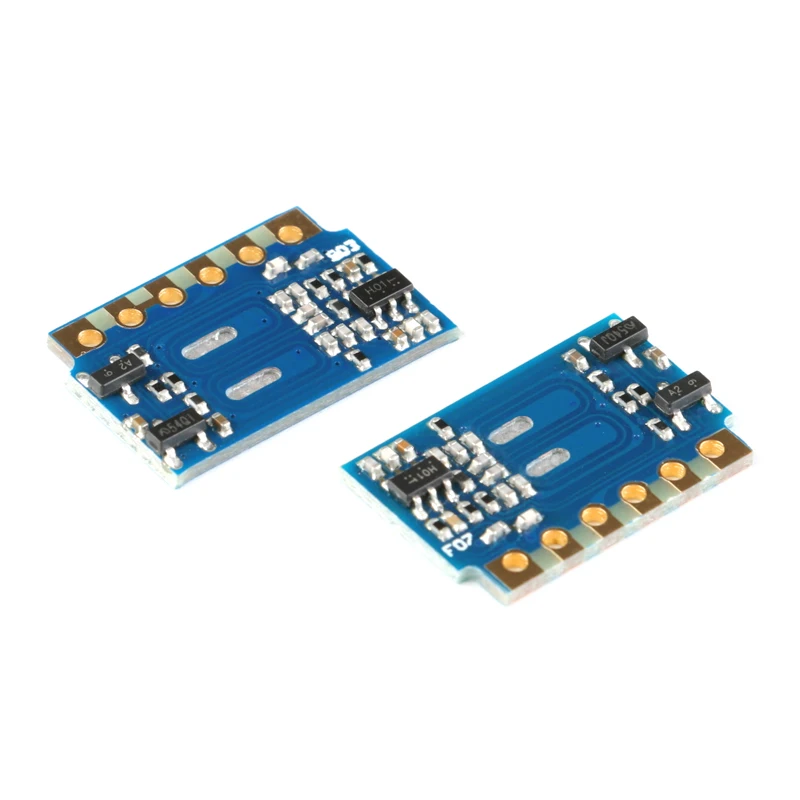

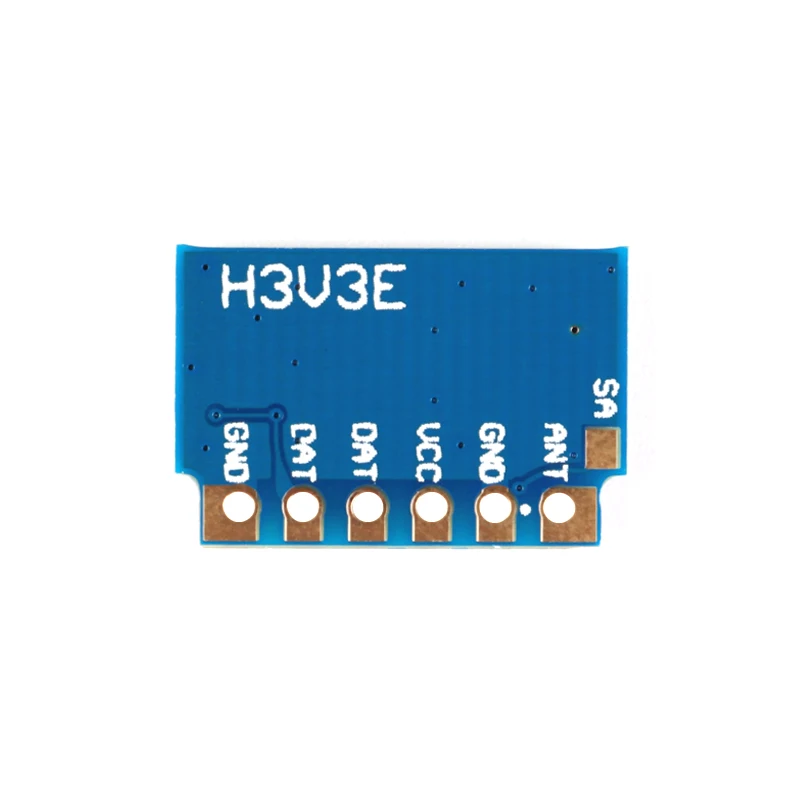

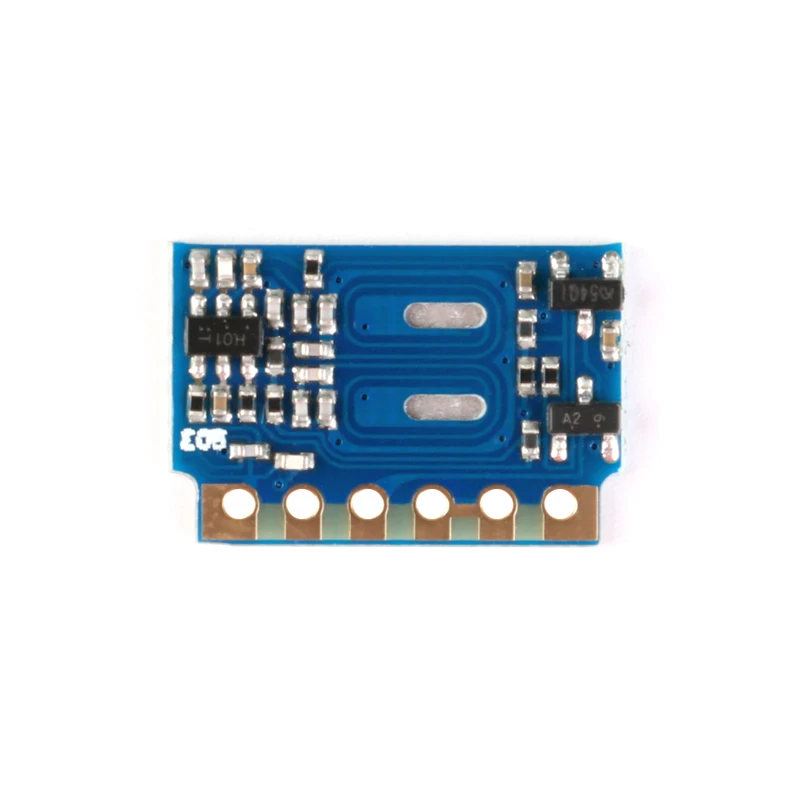

H3V3E-315M H3V4F-433MПараметры продукта:
Рабочая частота: 315 МГц 433 МГц
Получить Пропускная способность: 2,8 МГц
Чувствительность: -105dBm
Рабочий ток: 1,9 мА
Метод модуляции: АСК амплитудная модуляция, супергетеродинный
Рабочее напряжение: 4,5-5,5 V типичная 5V

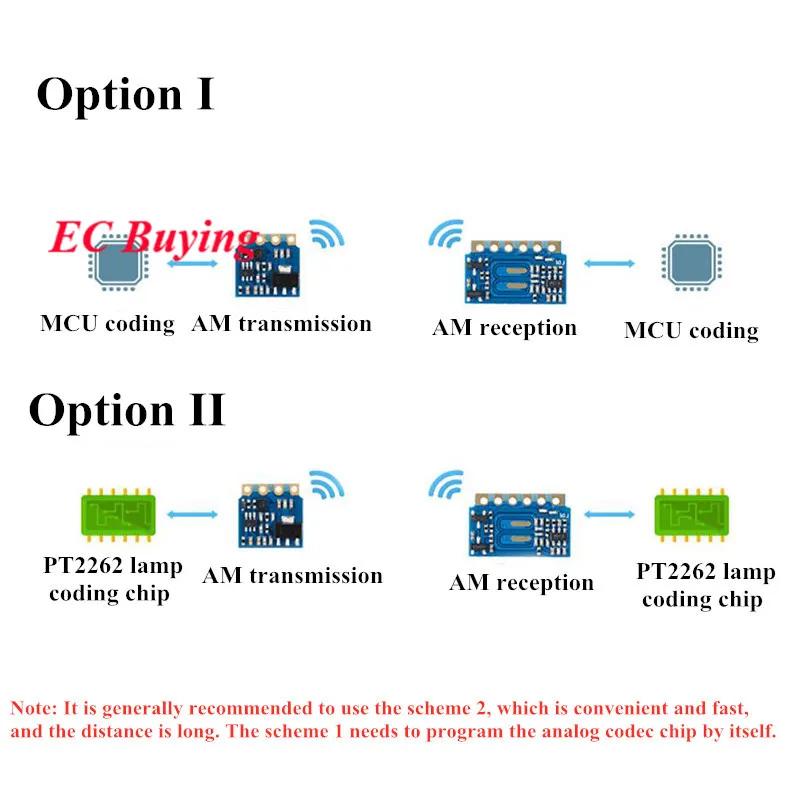

Схема подключения передачи:
Кодированный сигнал, отправленный кодирующий чип PT2262, состоит из: адресного кода, кода данных и кода синхронизации-полного кода. После того, как чип декодера PT2272 получает сигнал, адресный код сравнивается и проверяется два раза, а штырь VT выводит на высокий уровень. В то же время соответствующий штырь данных также выводит высокий уровень. Если передающий конец продолжает нажимать кнопку, кодирующий чип также будет непрерывно издавать. Когда передатчик не нажимает кнопку, PT2262 не подключается к источнику питания, а H34A (передающий модуль) не работает. Когда кнопка нажата, питание PT2262, и 19-контактный выход модулированного последовательного сигнала данных. Когда 20 pin высокий, H34A (передающий модуль) передает постоянный амплитудный высокочастотный сигнал при низком уровне 20 футов. H34A (передающий модуль) не работает во время уровня.
Схема приема:
Используя приемный модуль 5V 315MHZ H5V3M, он будет непосредственно передавать Собранный сигнал на 16 pin PT2272. 2272 будет судиться в соответствии с входным сигналом. Когда будут собраны правильные групповые данные, это будет 12, 13, 14, высокий уровень выводится в pin 15 и будет освещен соответствующий светодиодный индикатор.

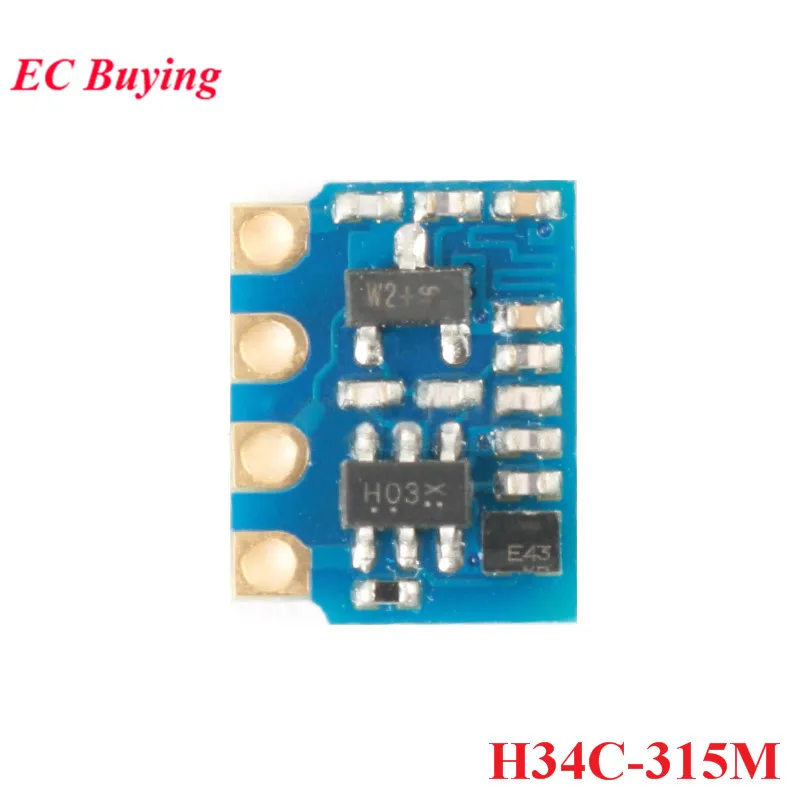

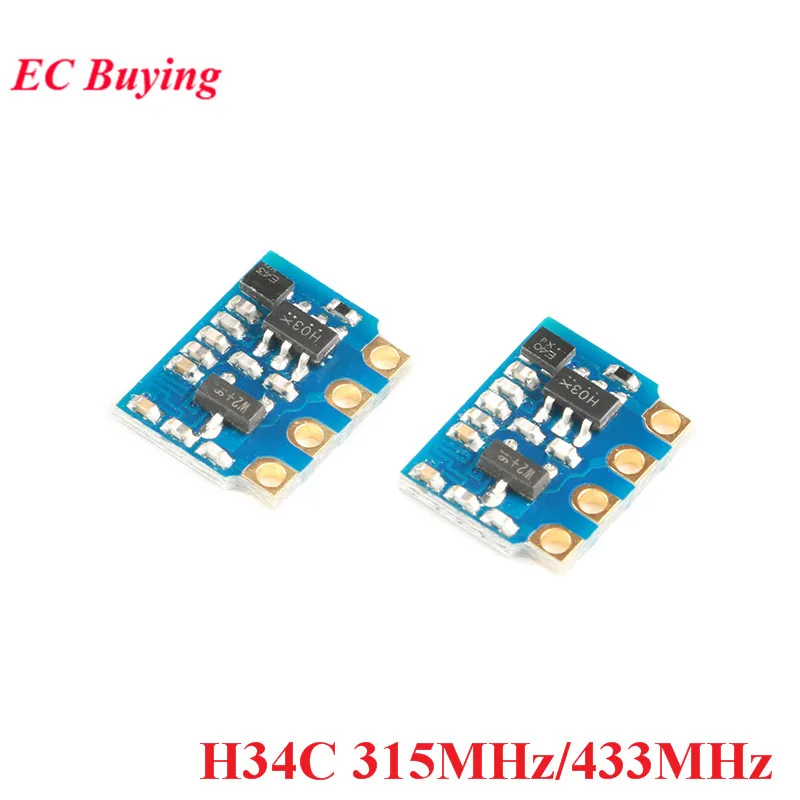

H34C 315 МГц 433 МГц
Параметр:
Рабочая частота: 315/433 МГц
Мощность: 27 дБм @ 12 В
Метод модуляции: ASK/OOK
Радиочастотный чип: радиочастотный чип дальнего действия
Рабочий ток: 40 мА @ 12 В
Рабочее напряжение: 4 ~ 12 В
Рабочая температура: -45 ~ 85 градусов Цельсия
Частота передачи: +-75 кГц

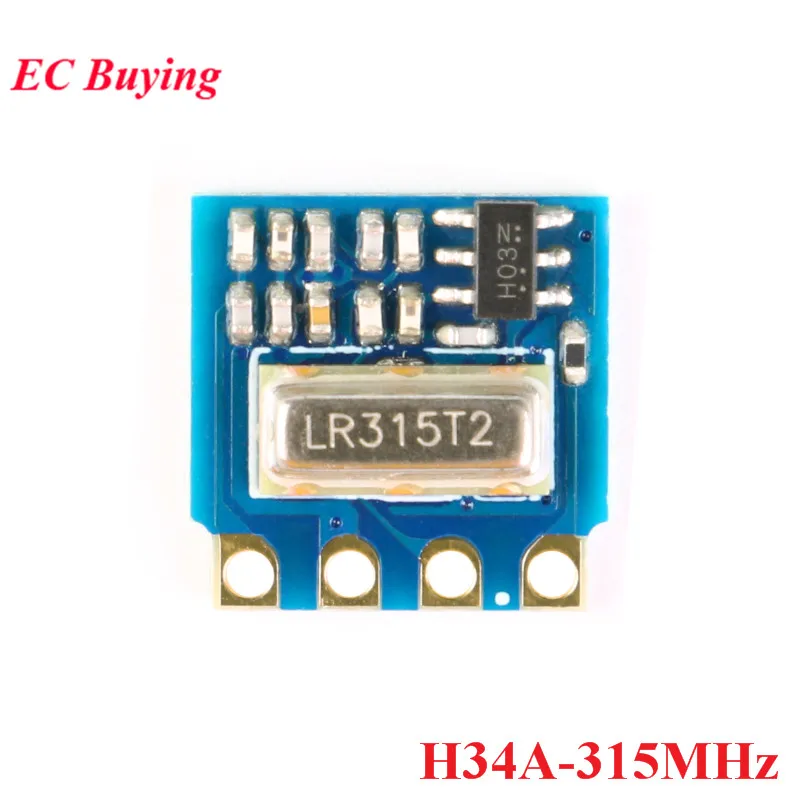

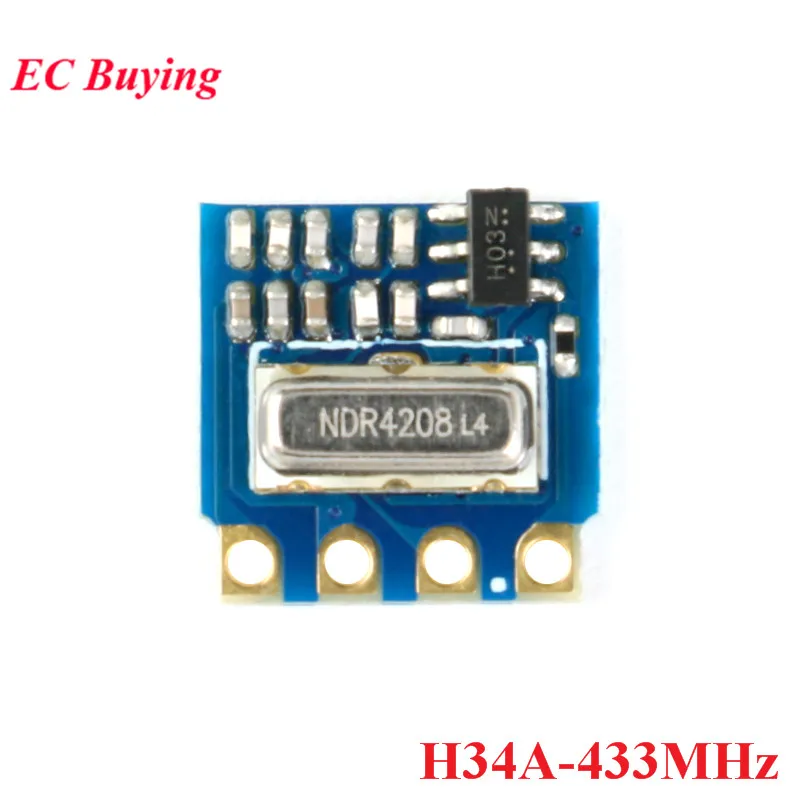

H34A 315 МГц 433 МГцПараметр:
Рабочая частота: 315 МГц/433 МГц
Радиочастотный чип дальнего действия
Мощность: 15dBm 12V
Рабочий ток: 7mA 5V
Метод модуляции: ASK/OOK
Рабочее напряжение: 4,2-12V
