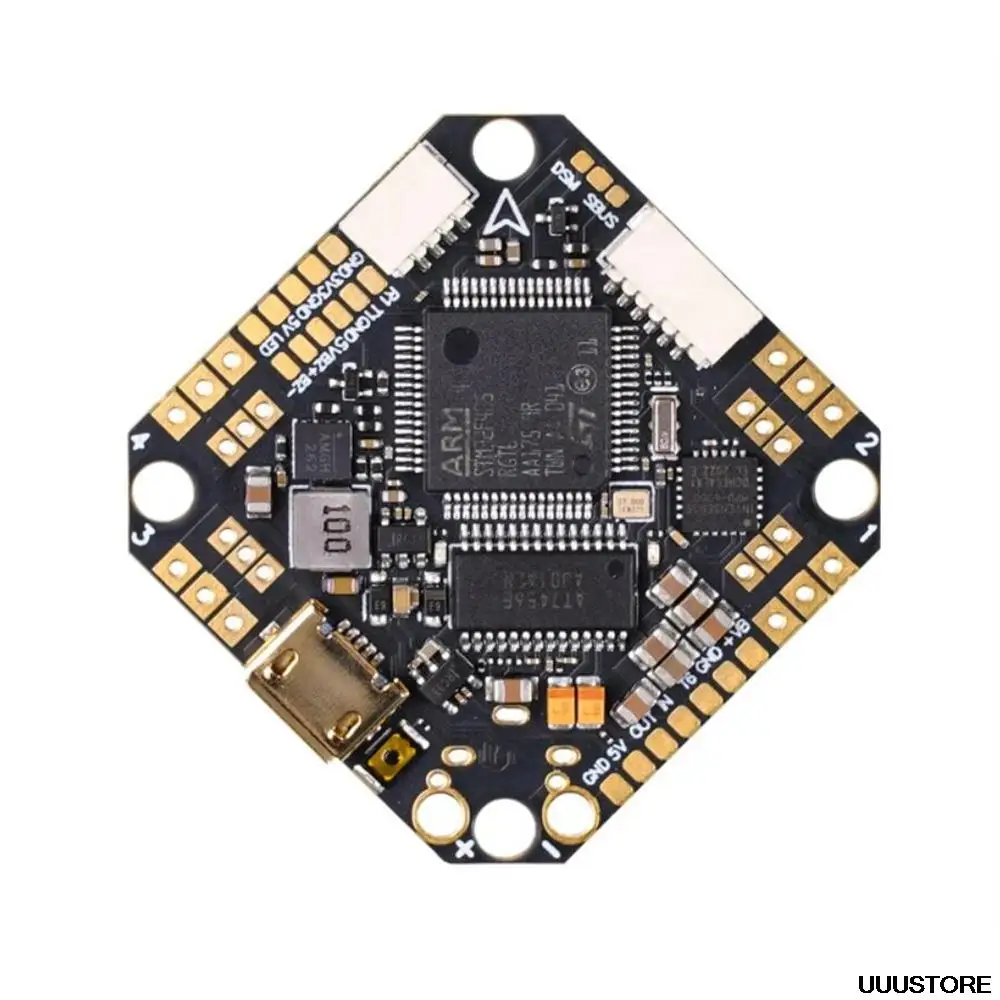

Новый ультралегкий зубочистка F405 2-4S AIO 20A FC наконец выпущен! По сравнению с V3 версией, Новая плата V4 обновляет чип F411 до F405. Он может обрабатывать 20А постоянного тока и до 4S! Высокая производительность позволяет вам прорваться через границы Вашего quad и исследовать больше возможностей в полете. Настоятельно рекомендую использовать его наBeta95X V3 и Beta95X V3 HD Digital VTX для плавного полета.

Точка пулиОбновленный чип F411 для F405, эта новая ручка 20A AIOНепрерывный ток 20А и ток лопасти 22А, приносяБолее стабильный полет пилотов.Контроллер полета BETAFPV 12A/20A AIO оставляет за собой такой же макет портов UART, UART3 для Rx, UART4 для DJI, UART6 для SmartAudio и запасной UART1, более удобный для пилотов для пайки.Поставляется с 2 встроенными портами Plug & Play для цифровых VTX и Rx, требуется меньше работы с припоем, легко устанавливается.Поставляется с монтажным узором 26 мм x 26 мм, эта плата может быть добавлена как к дрону зубочистки, так и к кинематографическому квадрокоптеру whoopBeta95X V3 и Beta95X V3 HD Digital VTX.

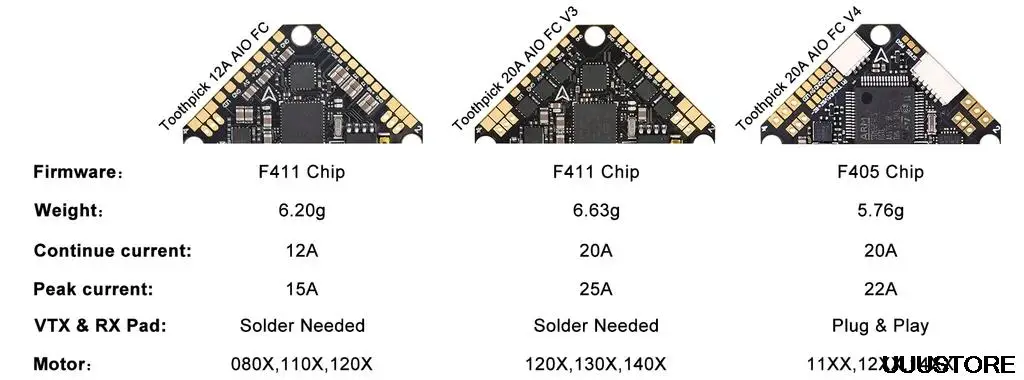

Сравнение зубочистки 12A AIO FC, зубочистка 20A AIO FC и зубочистка F405 20A AIO FC V4

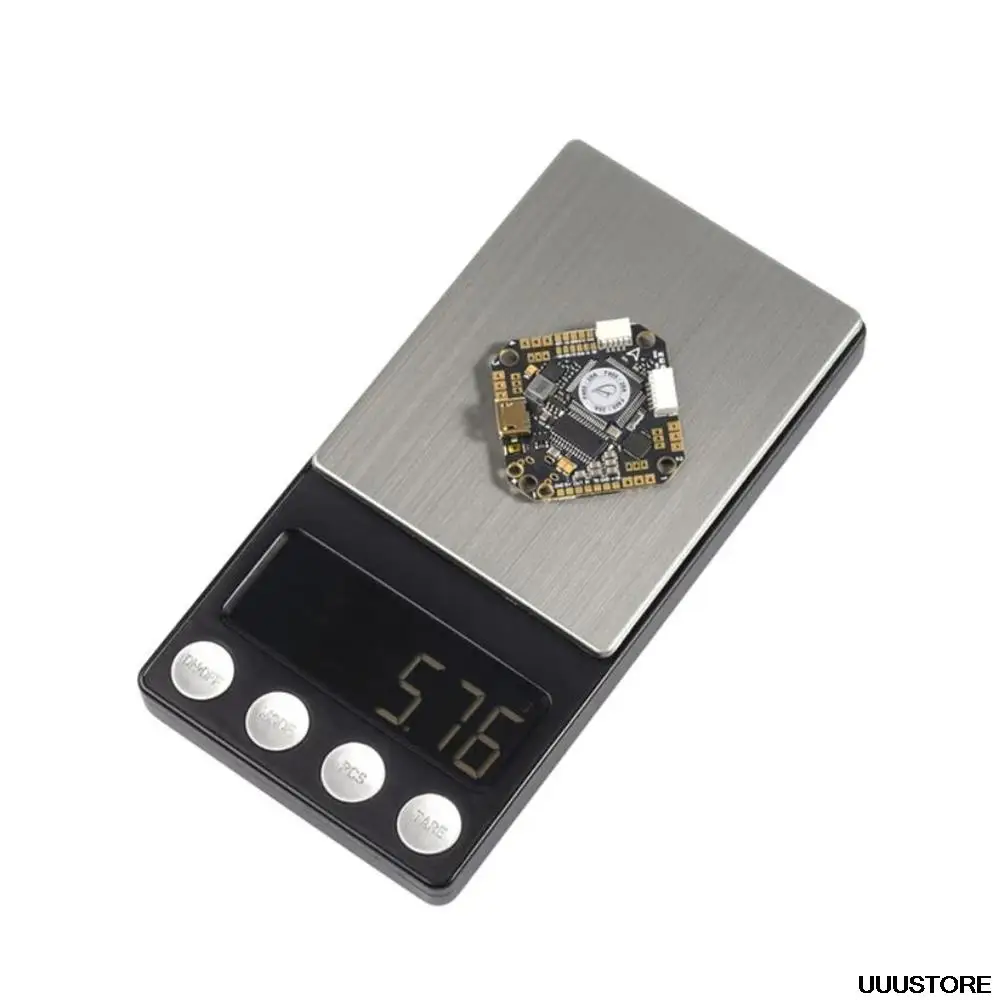

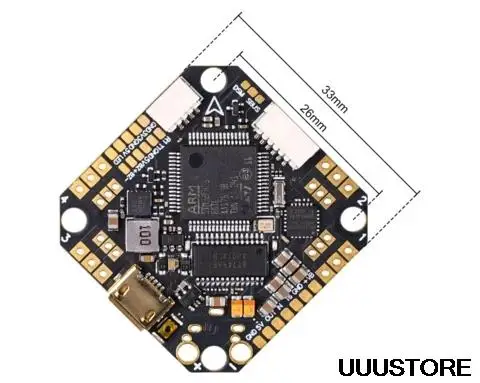

Характеристики FCЦП:STM32F405RGT6Шесть осей: MPU6000Размер:26 мм x 26 мм, whoop монтажный узорВерсия прошивки:Batefight-BETAFPV405-4.2.XOSD:Встроенный BetaFlight OSD (STM32 контролирует чип OSD над SPI в режиме DMA)Приемник: Поддержка Frsky XM/XM + приемник/приемник Futaba/Flysky приемник/TBS Crossfire приемник/приемник DSMXРазъем: XT30, он также может быть изменен на XT60, если пилоты нуждаются.Вес: 5,76 гХарактеристики ESCПоддержкаШИМ, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300,Dshot600Входное напряжение: 2S-4S LipoНепрерывный ток: 20AПиковый ток: 22AПрошивка:BLHELI-32
Обратите внимание:

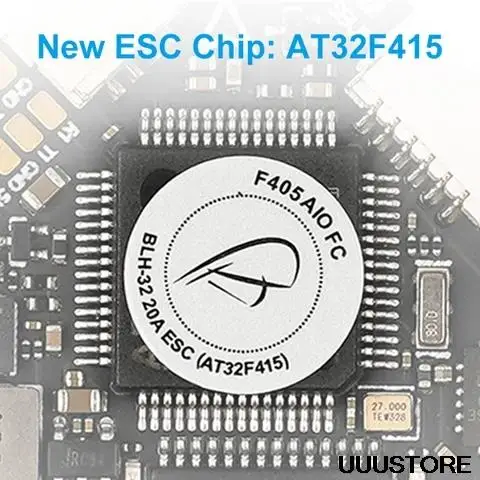

Чип F405 V4 контроллера полета ESC изменился на AT32F415 от STM32F105 из-за нехватки. В то время как AT32F415 применимо к версии прошивки ESC BETAFPV_20A_AT32.

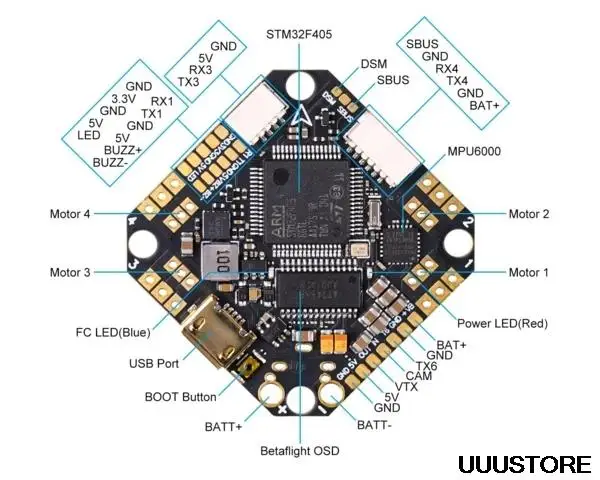

Рекомендуемые деталиРамка:Комплект рамы Beta95X V3Двигатели:1106 3800KV бесщеточный моторРеквизит:Реквизит Gemfan D63 с 5 лезвиямиVTX:M02 25-250 мВт 5,8G VTXАнтенна:Антенна Air 5,8 GHzАккумулятор: 450 мАч 4S батарея Схема для зубочистки F405 20A AIO FC V4

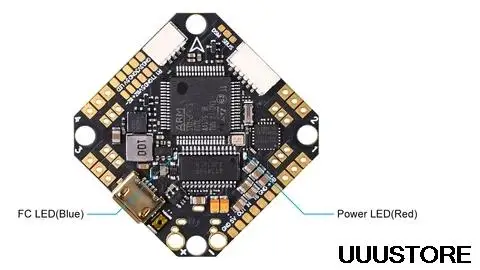

Светодиодный статусЕсть 2 светодиодный s в нижней части платы, чтобы указать статус, включая светодиодный индикатор питания (красный), светодиодный FC (синий).

Светодиодный
Статус
Описание
Светодиодный индикатор питания (красный)
Твердый
Включение питания
FC светодиодный (синий)
Твердый
Электродвигатель

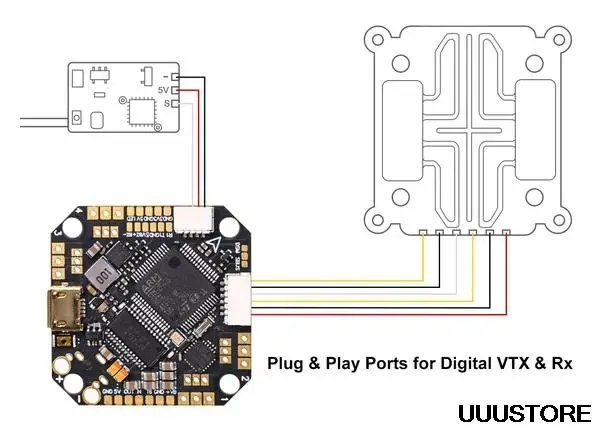

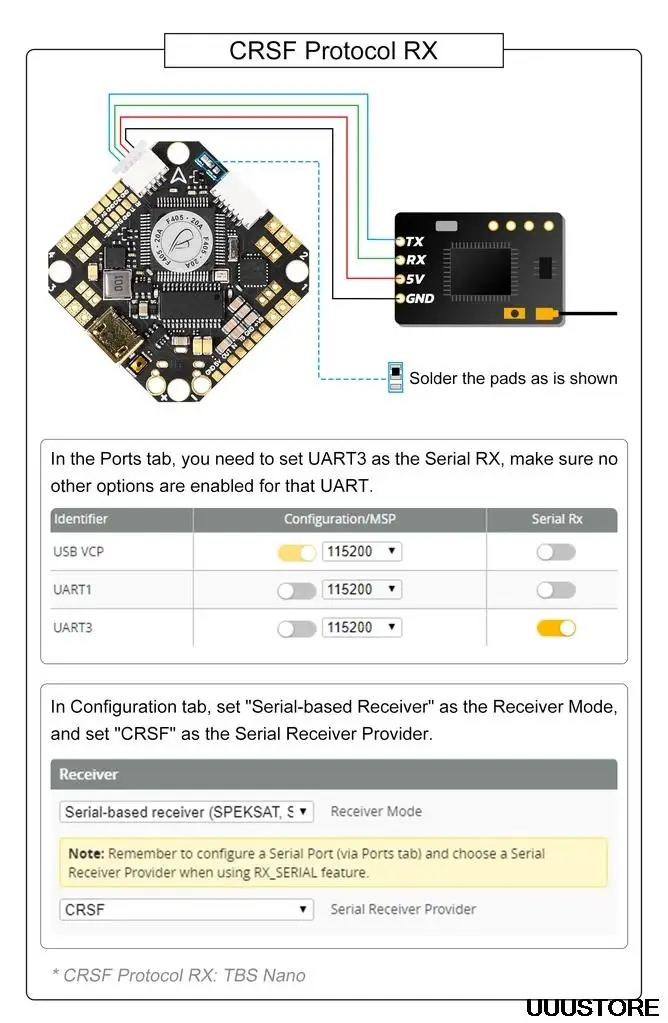

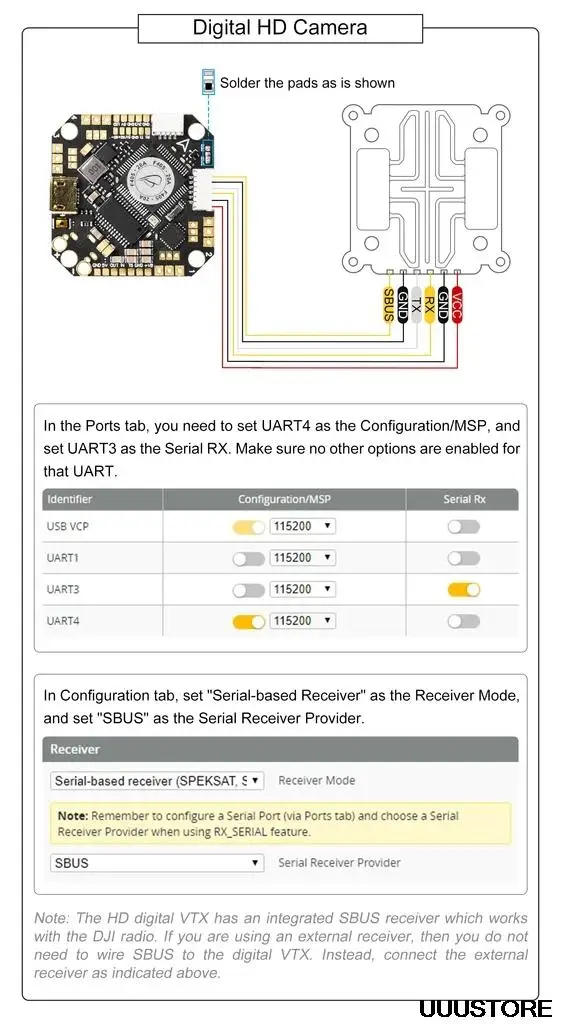

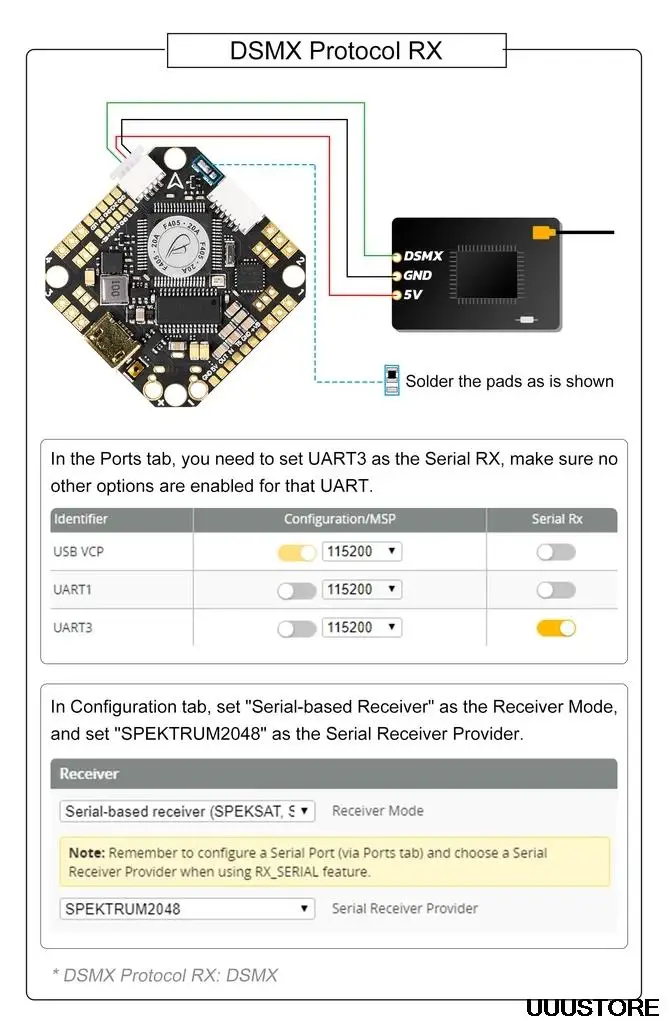

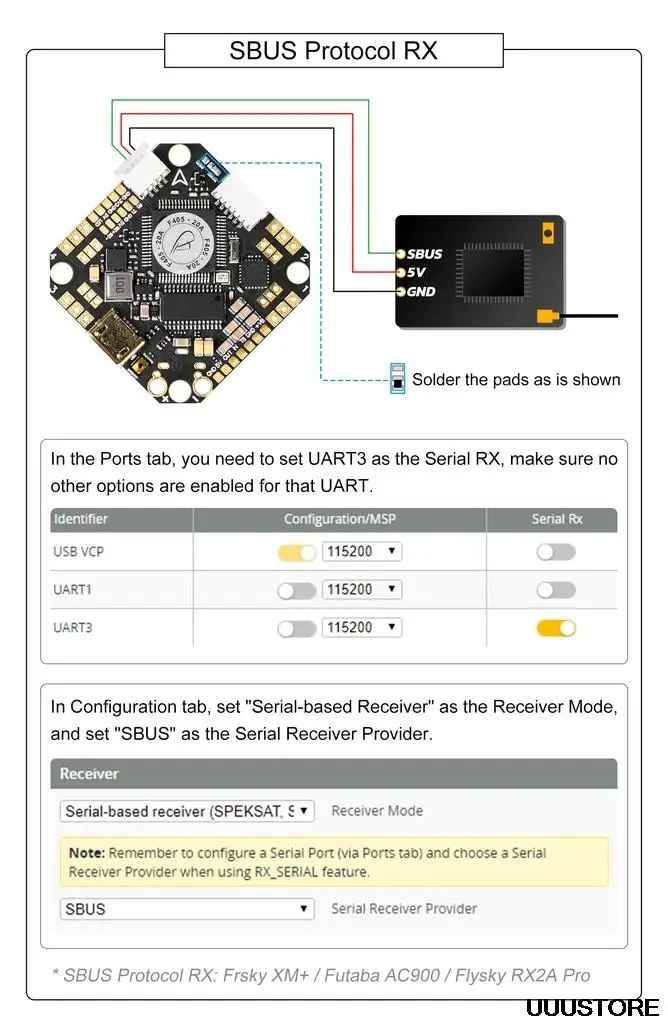

Как подключить внешний Rx к зубочистке F405 20A AIO FC V4Новый AIO доска интегрировал Plug & Play Порты и разъёмы для внешнего Rx, и будет 4-контактный разъем для Rx в посылка. Таким образом, мы настоятельно рекомендуем пилотам использовать pin-connect для сохранения работы припоя.

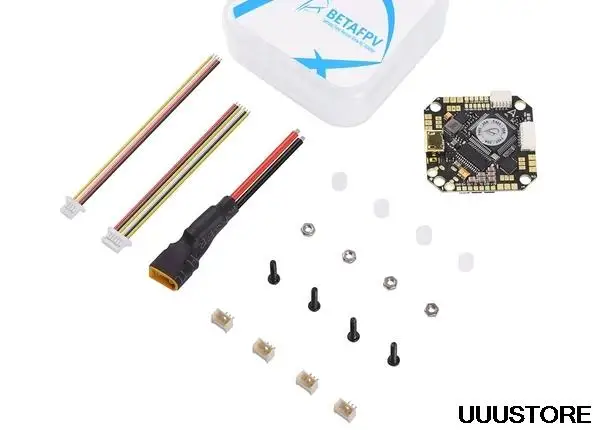

Посылка1 * зубочистка F405 20A AIO FC V41 * кабель с хвостом (XT30)Винты 4 * M2X10 мм4 * M2 гайки4 * антивибрационные резиновые демпферы4 * штыри для подключения двигателя1* 6-Pin разъем для цифровой VTX1* 4-контактный разъем для Rx
