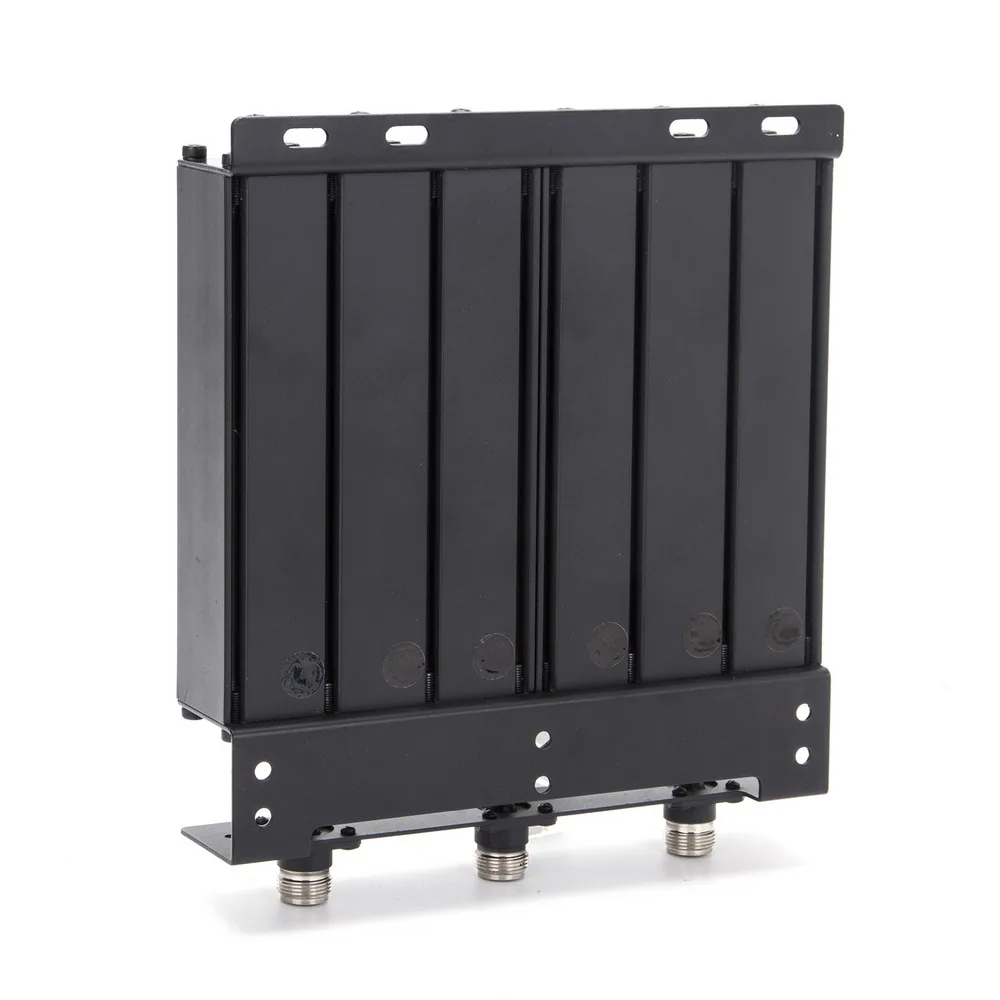

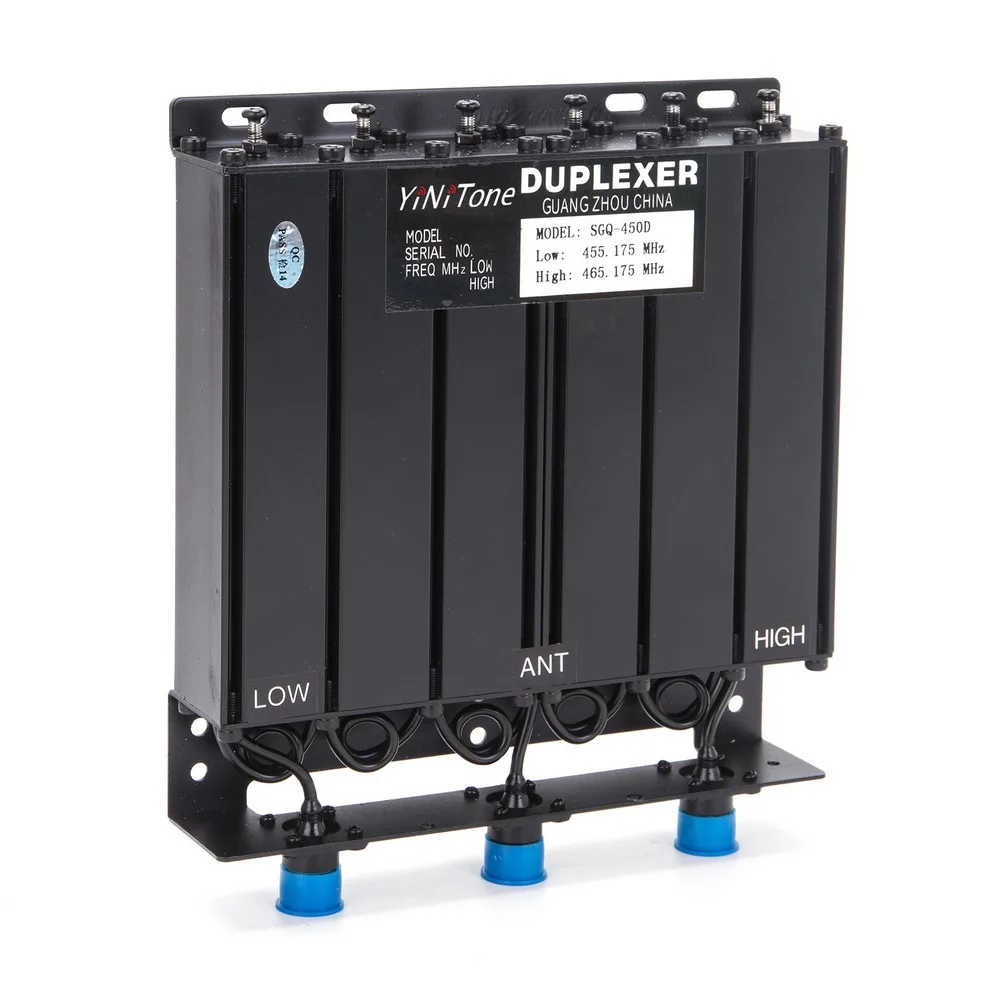

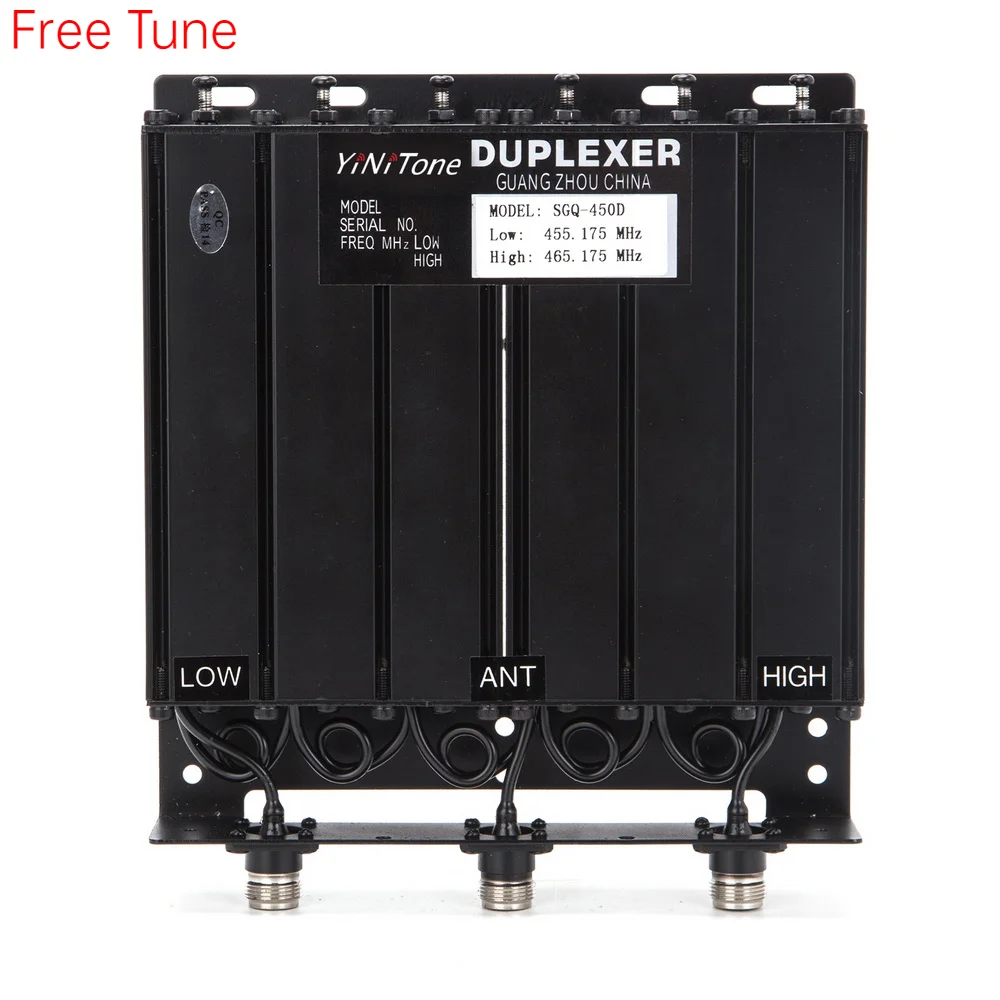

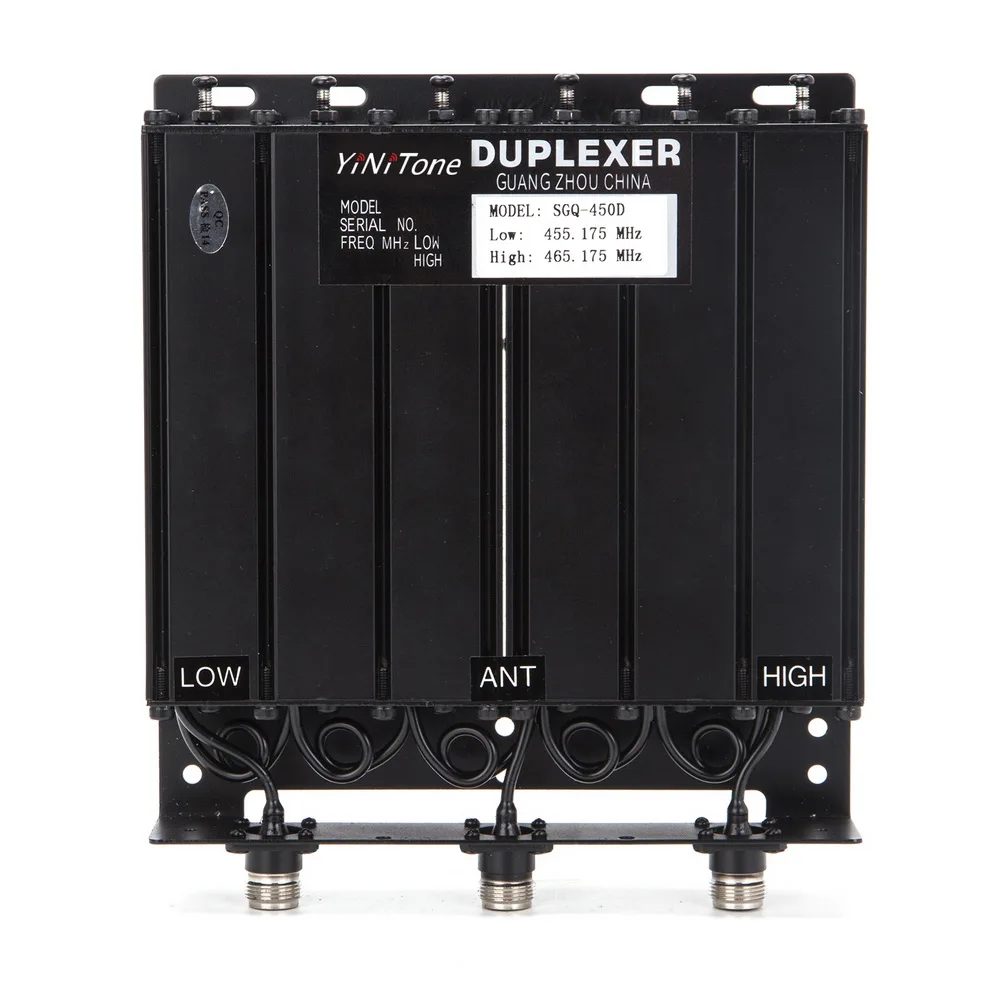

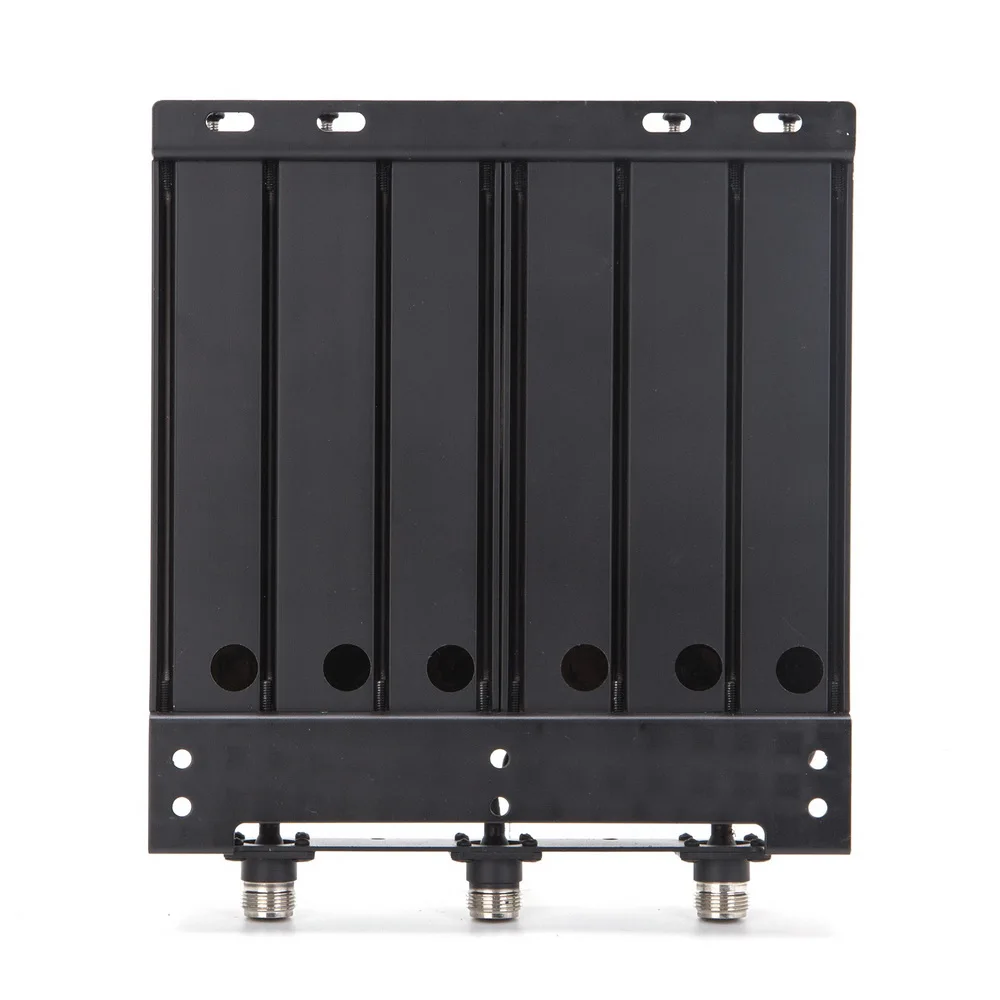

YiNiTone 50 Вт УВЧ 6-полостной двойной разъем N-разъем свободная настройка радио ретранслятор двойной Новый 400-470 МГц

YiNiTone 50 Вт UHF 6 Полость Duplexer N разъем Бесплатная Мелодия радио повторитель Duplexer Новый 400-470 МГц

Стандартная разница в частоте-10 МГц. Частотный диапазон разницы в частоте составляет 5-20 МГц (нестандартный), и может быть произведена разница в частоте в пределах этого диапазона. Клиенты должны предоставить частоту настройки. В то же время, фактические параметры дубликатора изменятся с изменением разницы частоты дубликатора.Примечание:1. Когда разница в частоте становится меньше, потеря вставки станет больше, и изоляция станет меньше. Когда разница в частоте становится больше, потеря вставки станет меньше, и изоляция будет увеличена (чем лучше производительность)2. Клиент настраивает частоту и после получения товара (ключевой момент, многие жалобы клиентов по этой причине)Если клиенты должны отлаживать самостоятельно, разница в частоте дубликатора не может быть изменена (акцент), и частота может быть изменена только на ± 3 ~ 5 МГц

1. Подготовьте инструменты:

* Трехпортовый сетевой анализатор

* Макетная Нагрузка 30 Вт с разъемом N

* 2 x RF кабель от duplexer до сетевого анализатора (от N Female до N/M/BNC разъем базы на вашем сетевом анализаторе Тип разъема)

* Шлицевая отвертка

* Гаечный ключ

2. Подключите кабели

* Если вы хотите настроить низкую частоту, подключите низкий порт с макетной нагрузкой 30 Вт и Подключите два других порта на duplexer к сетевому анализатору.

* Если вы хотите настроить высокую частоту, подключите высокий порт с макетной нагрузкой 30 Вт и Подключите два других порта на duplexer к сетевому анализатору.

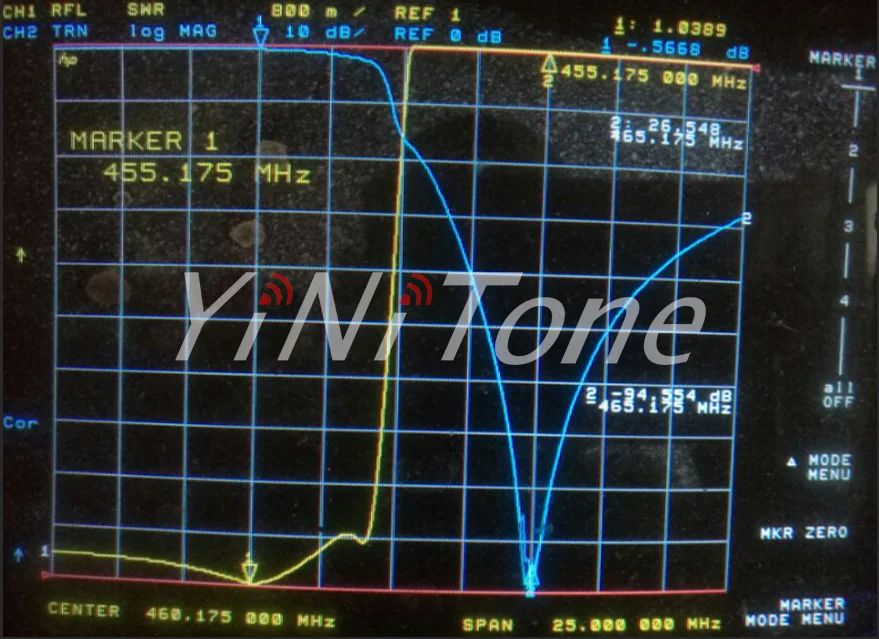

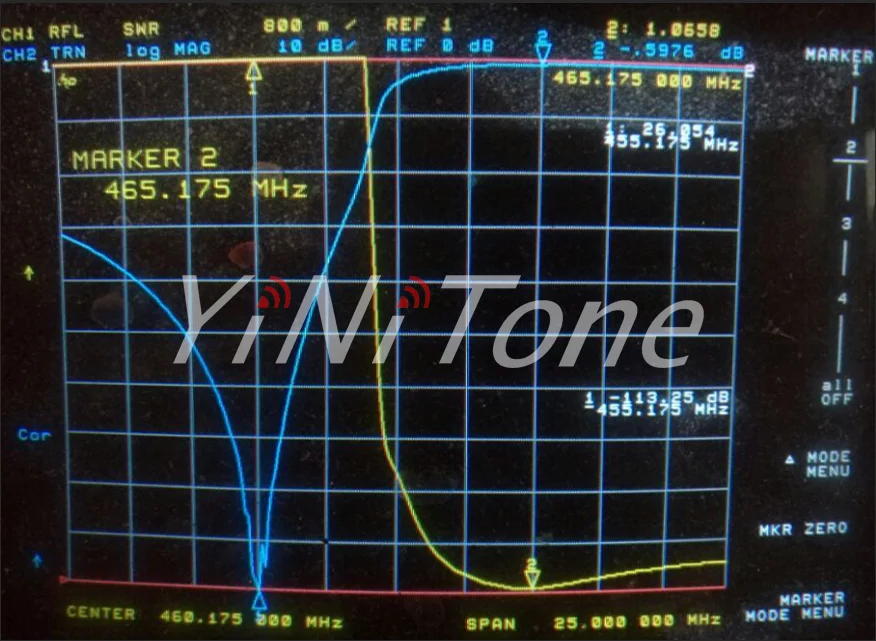

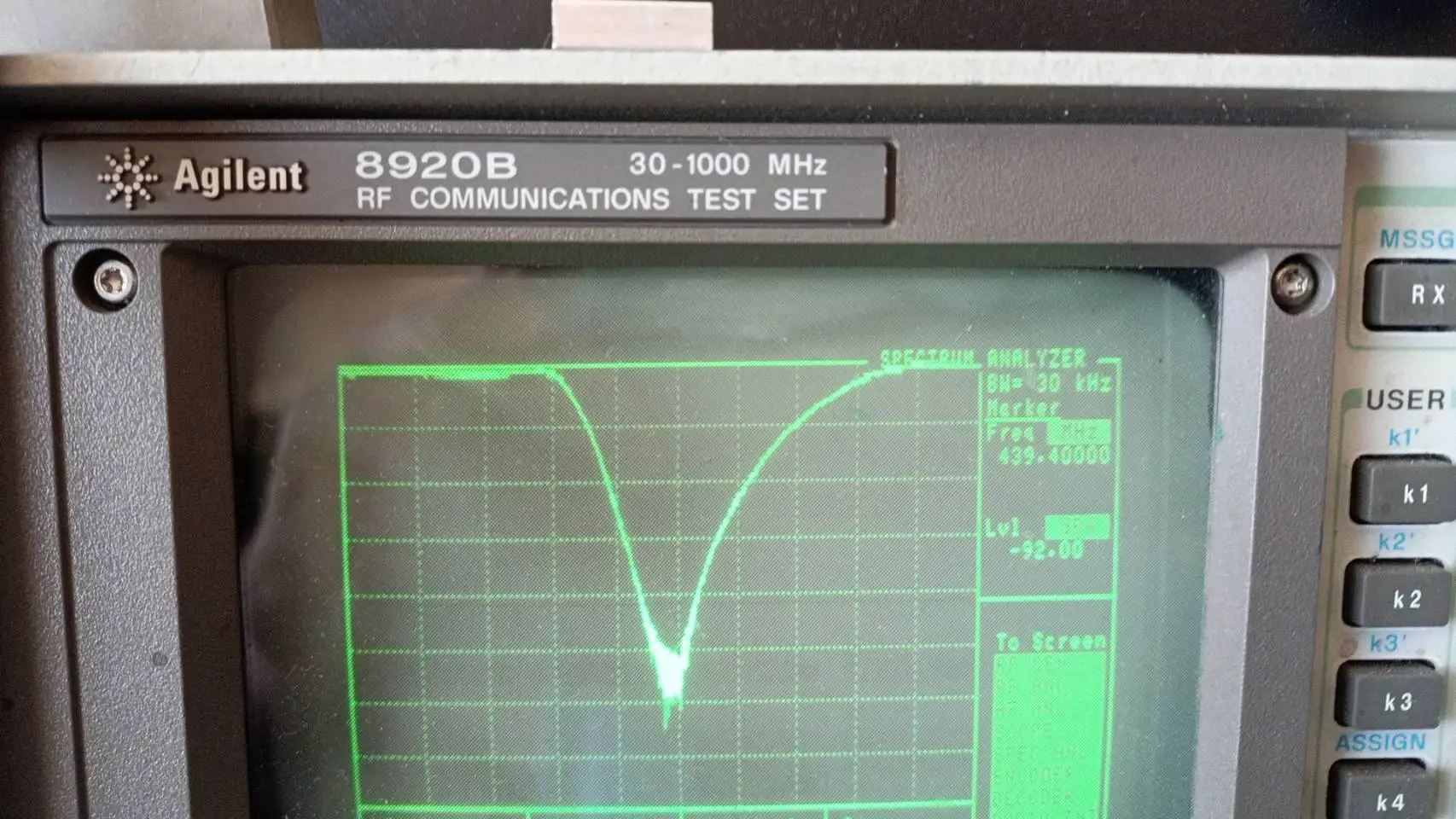

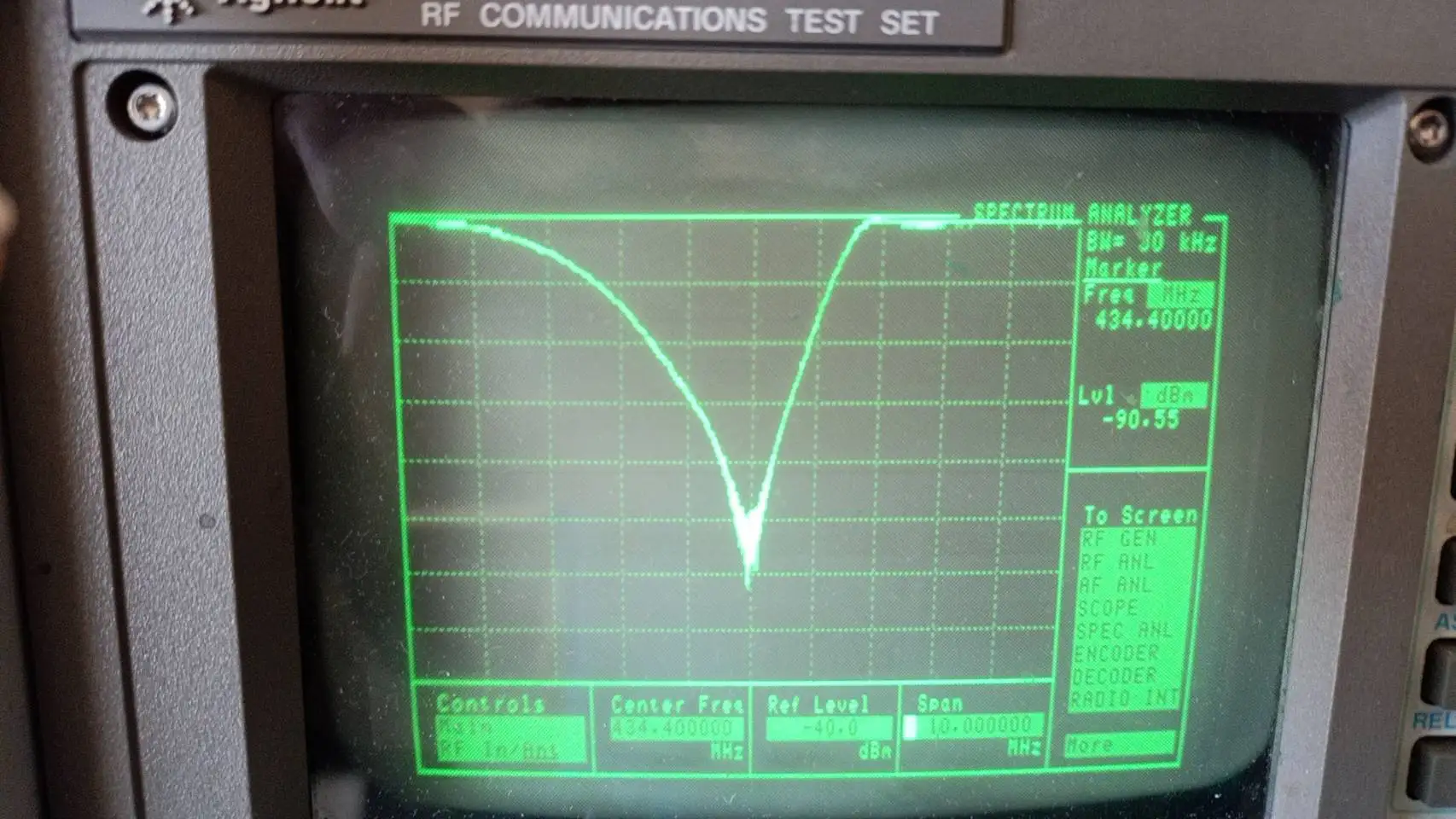

3. Настройка частоты

Включите свой сетевой анализатор, в соответствии с руководством по частотной сети, используя его для контроля частоты, отрегулируйте шесть винтовых полюсов на дуплексере с щелевой отверткой на нужную частоту.

4. Закрепите винты

Используйте гаечный ключ для крепления винтов на вышеуказанном шаге.

(SGQ-450D)

Номер продукта

SGQ-450D

Частотный диапазон (МГц)

400-470 МГц

Полоса пропускания (кГц)

+200

Диапазон частот (МГц)

10

Потеря изоляции (дБ)

<0,80 дБ

V.S.W.R

<1,3

Изоляция (дБ)

>80

Подавление (дБ)

>80

Сопротивление (Ω)

50

Макс. Вход питания (Вт)

40-80 Вт (50 Вт)

Стандартное окончание

N-Female

Рабочая температура

-25 ℃-+ 55 ℃

Рабочая влажность

5-95%

Размеры (мм)

225 × 154 × 40

Вес (кг)

1,50
