Набор для творчества в форме сердца, набор дыхательных ламп, 4-6 В постоянного тока, светодиодный комплект для дыхания, красный, белый, синий, зеленый, сделай сам, электронное производство для обучения

1. Введение

Светильник автоматически изменяется.

Это набор частей для дыхательной лампы в форме сердца. Вы должны припаять его самостоятельно.

2. Параметр

Нет.

Параметры

Значение

1

Название

Светодиодная лампа в форме сердца

2

Рабочее напряжение

Постоянный ток 4-6 в

3

Сложность сварочного аппарата

Легко

4

Размер печатной платы

50,7*50,7 мм

5

Вес упаковки

13 г/комплект

3. Теплые наконечники

Это комплект поставки деталей, вам нужна сварочная установка. SCM написала код, успешно протестирована.

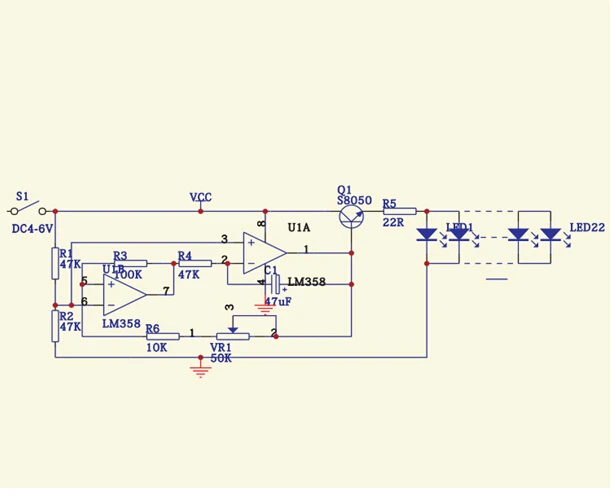

4. Схема

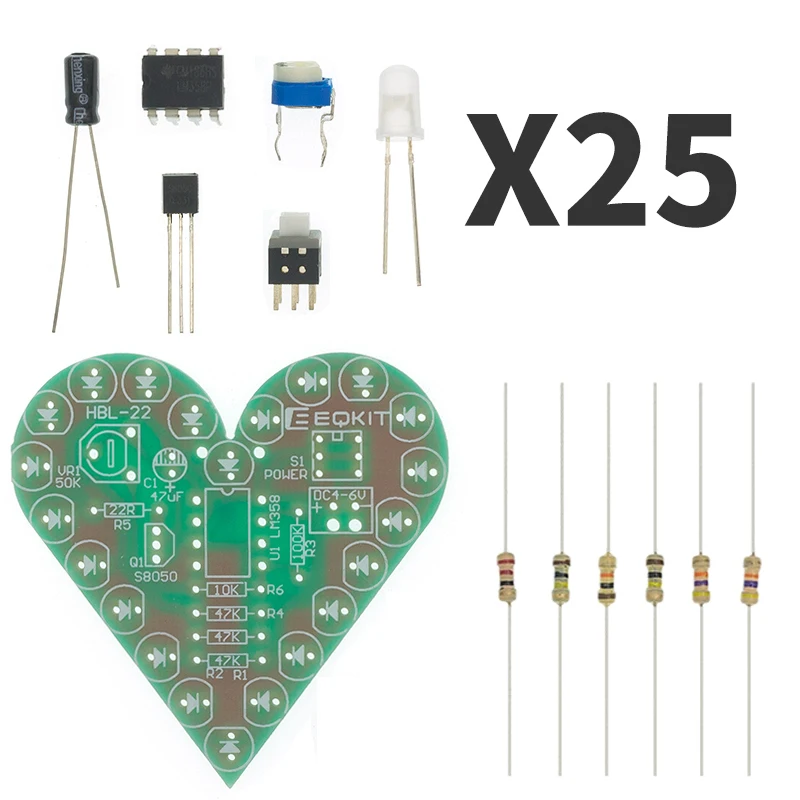

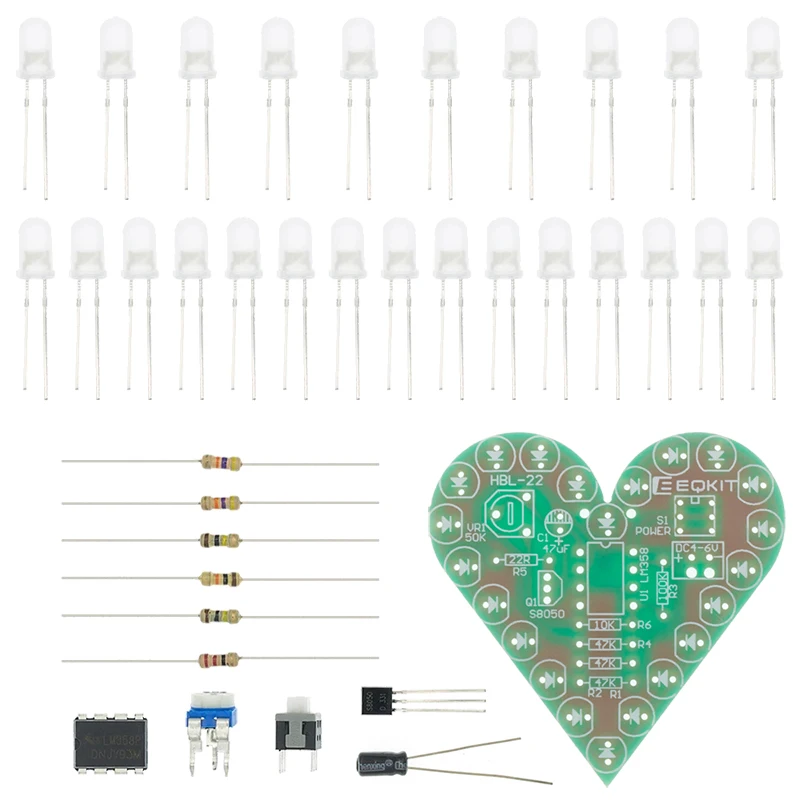

5. СПИСОК КОМПОНЕНТОВ

Нет.

Название компонента

Маркер PCB

Параметр

Кол-во

1

Металлический пленочный резистор

R5

22R

1

2

Металлический пленочный резистор

R6

10K

1

3

Металлический пленочный резистор

R1,R2,R4

47K

3

4

Металлический пленочный резистор

R3

100K

1

5

Электролитический конденсатор

C1

47 мкФ

1

6

Потенциометр

VR1

50K

1

7

LM358

U1

DIP-8

1

8

Выключатель питания

S1

6P

1

9

S8050

Q1

До-92

1

10

Светодиодный

LED1-LED22

5 мм

22

11

Печатная плата

1

Примечание: Пользователи могут завершить установку с помощью Шелкового Экрана PCB и листинга компонентов.
