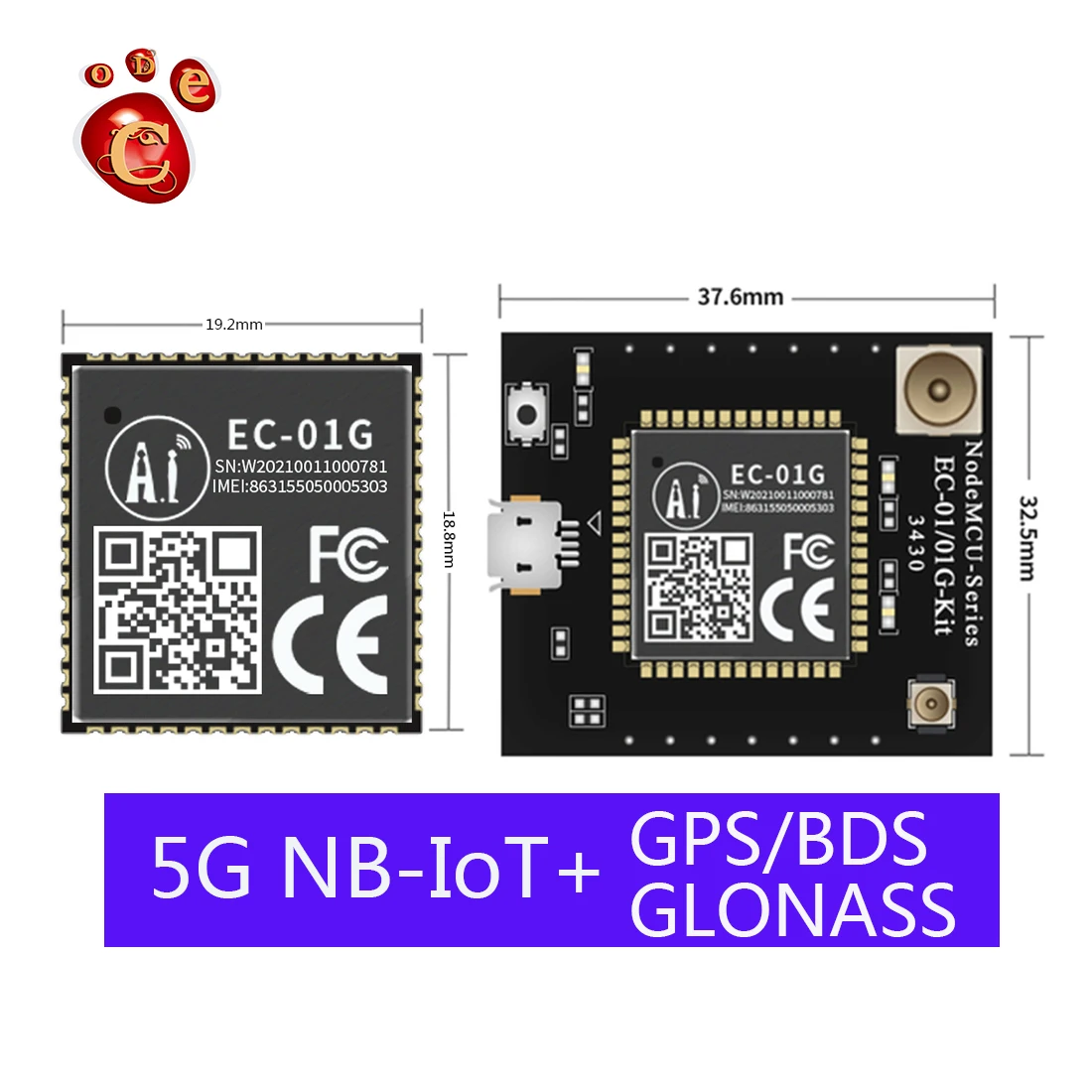

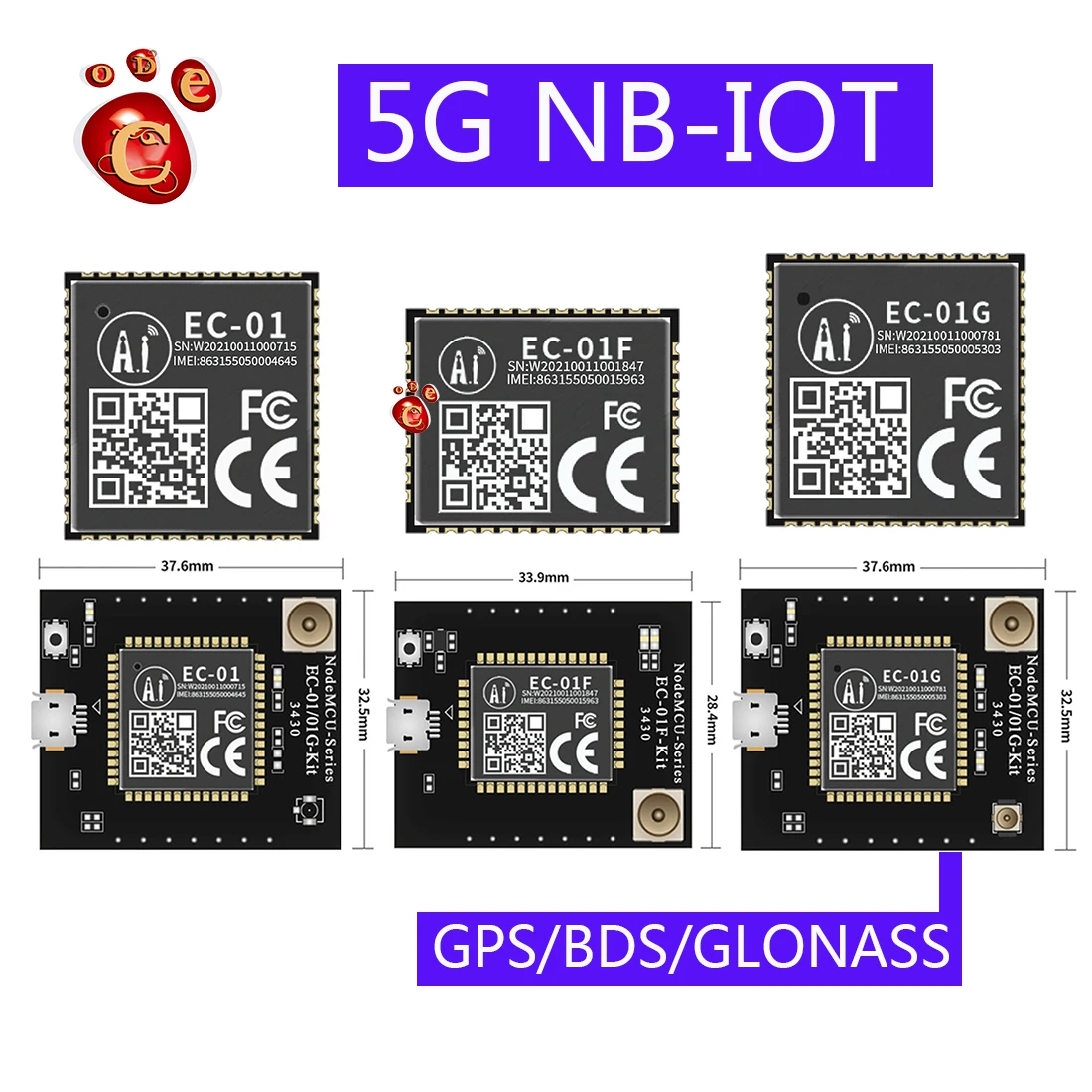

EC-01G EC-01G-kit 5G NB-iot + GPSBDSмодуль позиционирования, макетная плата поддерживает протокол TCPMQTTHTTP

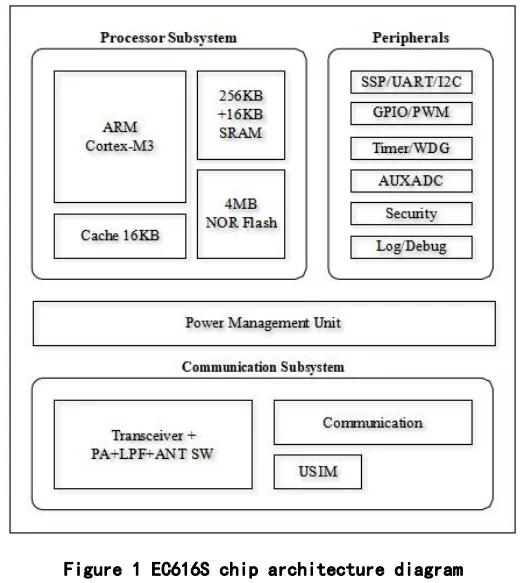

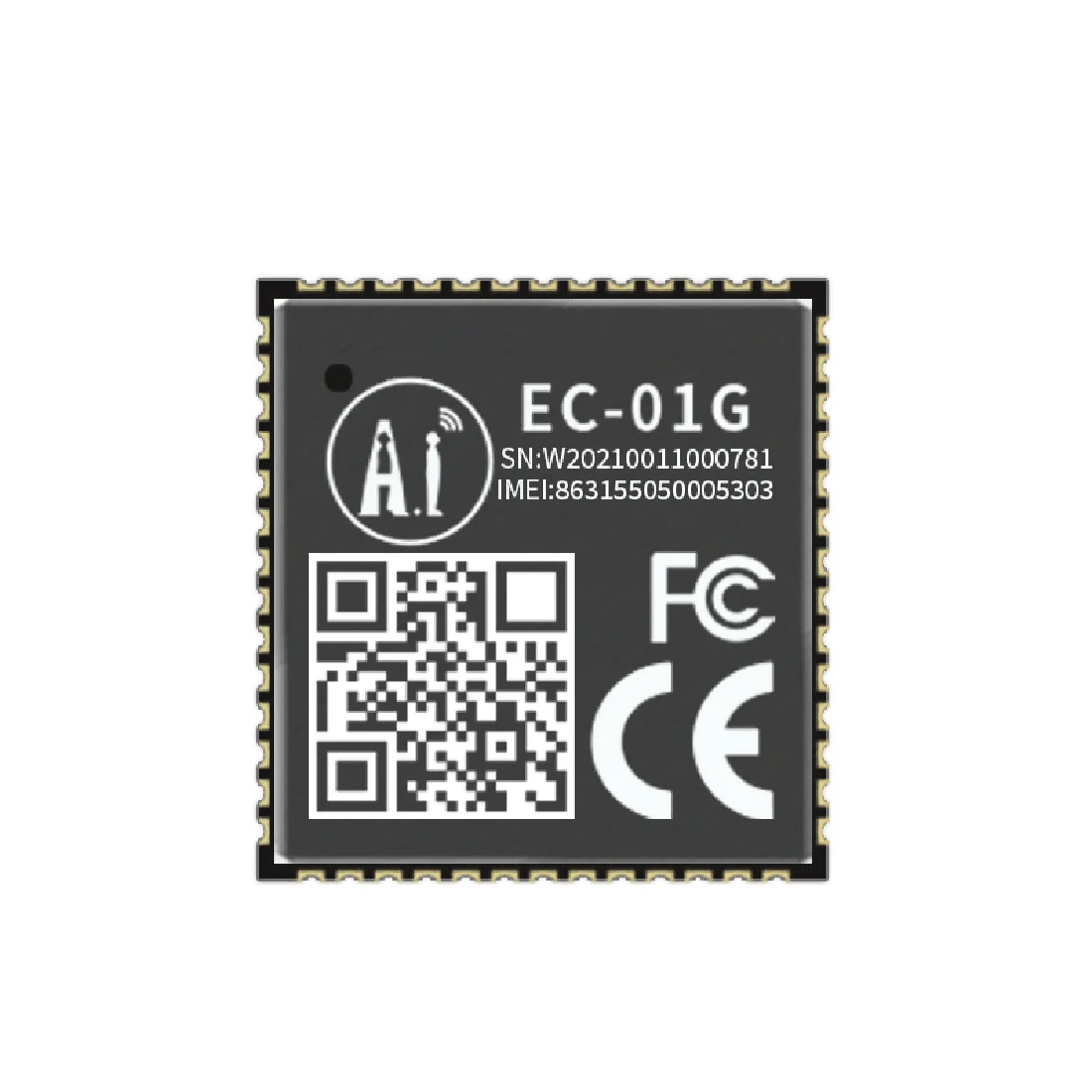

1. Обзор продуктаEC-01G-это модуль NB + GPS, разработанный Ai-Thinker. Основная схема чипаПринимается NB part EC616S. Чип имеет ультра-высоко интегрированный NB-IoT SoC, поддерживает сверхнизкое энергопотребление и полностью поддерживает 3GPP Rel14 NB-IoTСтандарт. Это ультра-высокая стоимость-эффективный чип NB-IoT.Он имеет следующие характеристики (NB-IoT):Integrated интегрированный радиочастотный приемопередатчик, PA, радиочастотный фильтр, Антенный переключательИ управление питанием.  Отличная коммуникационная производительность и стабильность в различных беспроводныхСреды.  Отличное энергопотребление в различных режимах (PSM, DRX, eDRX, подключенное состояние).  Уникальный режим MCU, обеспечивающий более низкий рабочий ток и более короткое время пробуждения.

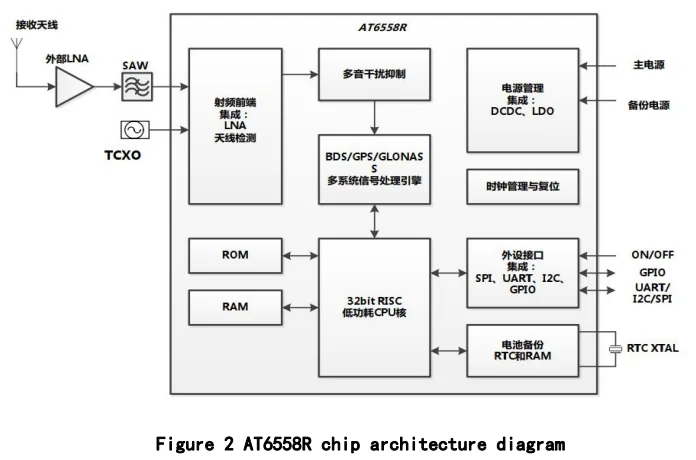

Основным решением для чипа, принятым GPS частью модуля EC-01G, является AT6558R. Этот чип является высокопроизводительным BDS/GNSS многомодовым спутниковым навигационным приемникомSoC одиночный чип, встроенный радиочастотный передний конец, цифровой basebandПроцессор, 32-разрядный процессор RISC Процессор, функцию управления питанием. Чип поддерживает различныеСпутниковых навигационных систем, включая китайскую спутниковую навигационную систему BeidouBDS, GPS США и ГЛОНАСС России, и может реализовать мульти-системуСовместное позиционирование.Он имеет следующие характеристики (GPS): Поддержка BDS/GPS/ГЛОНАСС мульти-системы совместного позиционирования и одной системыНезависимое позиционирование.  С активным обнаружением и защитой антенны.  РТК и резервного копирования цепи источника питания может быть как низко как 1,4 V Непрерывная работа с двойным режимом BDS/GPS.

1. Обзор продуктаEC-01G-Kit-это макетная плата, предназначенная для модуля EC-01G, который разделенС EC-01-Kit. Плата разработки интегрирует CH340C чип последовательного порта иSIM держатель для карт для облегчения использования разработчиками.EC-01G-это модуль NB + GPS, разработанный Ai-Thinker. Основная схема чипаВ NB части EC616S. Чип NB-IoT оснащен ультраинтегрированными soCs NB-IoT,Ультра-низкое энергопотребление и полная поддержка стандарта 3GPP Rel14 NB-IoT,Делает его чрезвычайно экономически эффективным чипом NB-IoT.Он имеет следующие характеристики (NB-IoT):Integrated интегрированный радиочастотный приемопередатчик, PA, RF фильтр, Антенный переключатель и управление питанием Отличная коммуникационная производительность и стабильность в различных беспроводныхСреда Отличное энергопотребление в различных режимах (PSM, DRX, eDRX,Состояние подключения) Уникальный режим MCU, обеспечивающий более низкий рабочий ток и более короткое время пробуждения

GPS часть модуля EC-01G принимает AT6558R в качестве основной схемы чипа. ЧипЯвляется высокопроизводительным BDS/GNSS многомодовым спутниковым навигационным приемником SoCОдин чип, мы всегда укладываемся в чип Встроенный передний конец RF, цифровой baseband процессор, 32-разряднаяЦП RISC, функция управления питанием. Чип поддерживает различные спутникиНавигационные системы, включая китайскую навигационную спутниковую систему BDS Beidou,GPS США и ГЛОНАСС России, и может осуществлять совместное позиционированиеНескольких систем.Он имеет следующие характеристики (GPS): BDS/GPS/ГЛОНАСС мульти-система комбинированного позиционирования и Одиночная системаПоддерживается независимое позиционирование С активным обнаружением и защитой антенны РТК и резервного копирования цепи источника питания может быть как низко как 1,4 V BDS/GPS двойной режим непрерывной работы

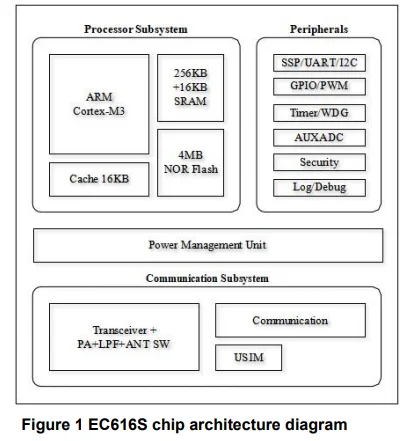

1,1. Характеристики Процессор: Cortex-M3, поддержка MPUConfigurнастраиваемая частота процессора, макс. 204 МГц 8-канальный ДМА Storer:

4 МБ, НИ ВСПЫШКА на чипе27272kb WIW SRAM, разделенный на 256KB и 16KB 16KB проинструктировать кэш СистемыFlexible поддержка гибкой конфигурации 1,8/2,8/3,3 V IOClock источник часов: 26 МГц TCXO или DCXO, 32,768 кГц кристаллический осциллятор 1 внешний источник пробуждения (прерывание)Unique уникальный режим MCU, в этом режиме, Внутренний RC осциллятор, как часы, более низкая мощностьПотребление Журнала 口, ЮНИЛОГDebug порт отладки, SWD Периферийных устройств 12 GPIO (включая TX0 \ RX0 и TX1 \ RX1) 2 UART, 2 ADC, 1 I2C 6 ШИМ, 6 таймеров, 6 GPIO счетчик, 1 WDG 32 кГц RTC таймер USIM, поддержка Esim 1 сим-картой стенд Низкая потребеление энергии:Unique уникальная архитектура с низким энергопотреблением, уровень 4, режим сна: 800nADrdrx (2,56 s): типичный value110uARX: типичный value10mATX: типичное значение 24 мА Связь:Fully Полная Поддержка 3GPP R14 NB-IoTCategory категория NB2, 2-HARQ Многотональный NPUSCHAnchor якорь и несущий якорьIn в диапазоне же/различные PCI, guardband, автономныйMulti мультиперевозчик paging, NPRACHPositioning позиционирование: OTDOA & ECID ROHC, RAI, multi-drb, RRC Повторное подключение SC-PTM (Требуется обновление SW)

 Радиочастота: Поддержка спектра: Band3, Band5, Band8Chip чип интегрирует PA и поддерживает APT функциюIntegrated чип Интегрированный радиочастотный приемопередатчик фильтр и Антенный переключатель Мощность уровень 3 Безопасность: Аппаратное шифрование и модуль дешифрования (AES, SHA) Безопасная загрузка Флэш-памяти шифрования True генератор случайных чисел Применение: Поддержка под открытым небом Процессор Программное обеспечение соответствует архитектуре CMSISSupports Поддержка основных облачных услугIPv4 айпи, вип6 и неip, UDP, TCP DTLS, TLS, SSLMqmqtt, CoAP, HTTP(S) LWM2M Поддержка фота Источник питания: 5 В

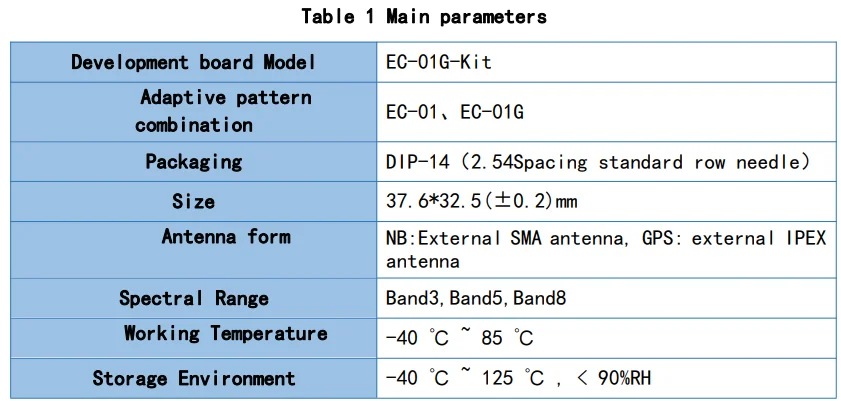

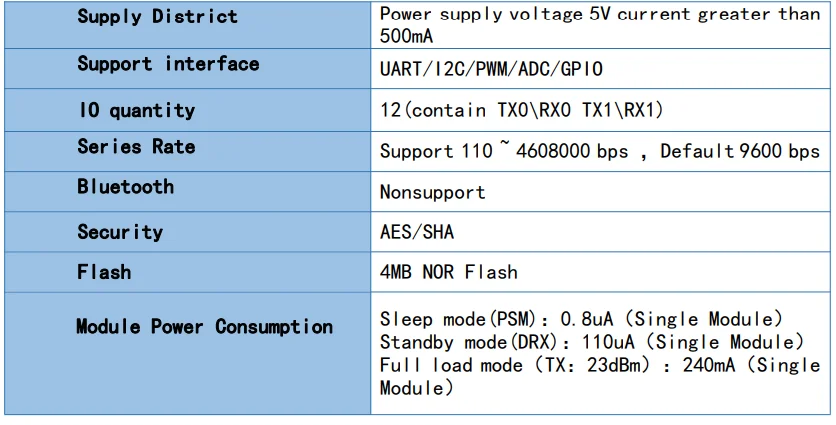

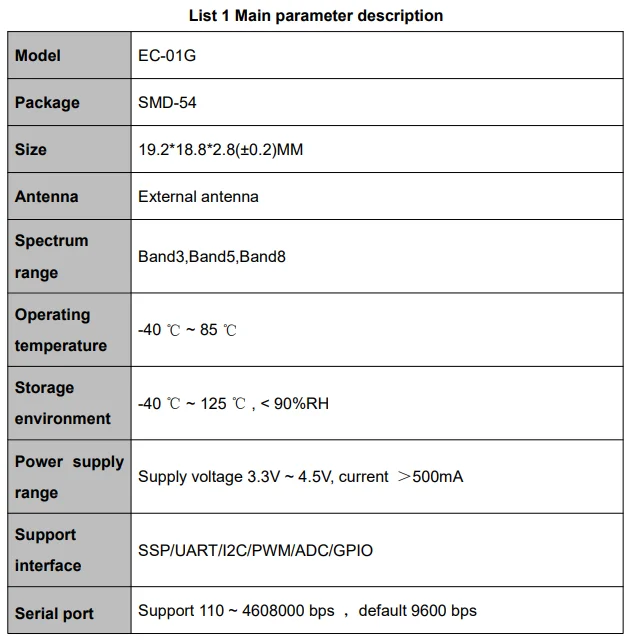

2. Основные параметры

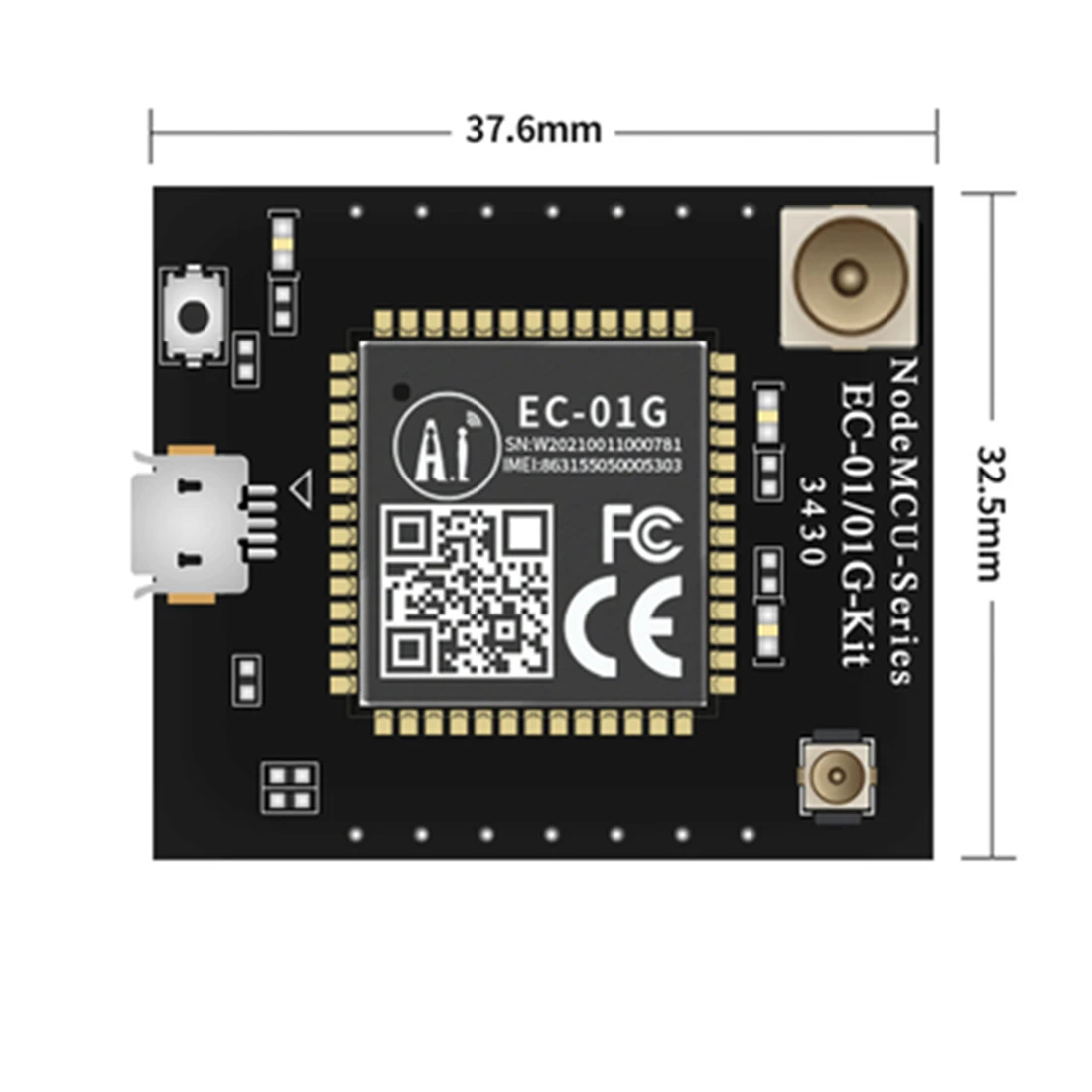

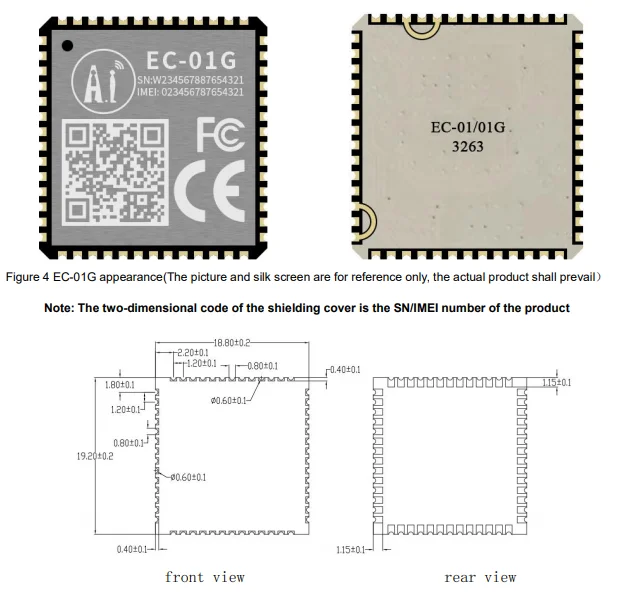

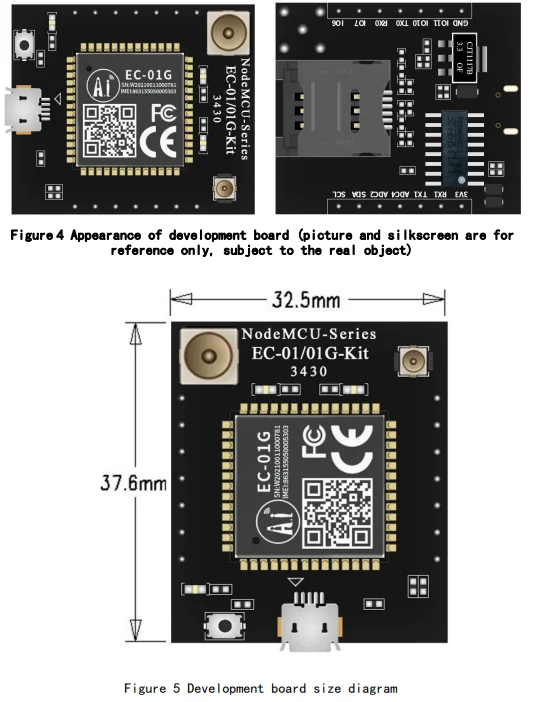

3. Внешние размеры

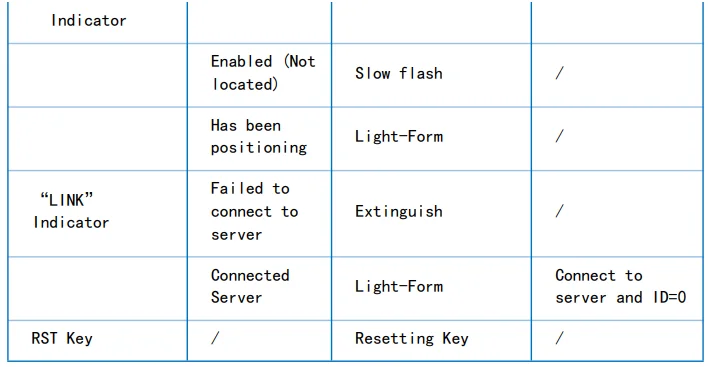

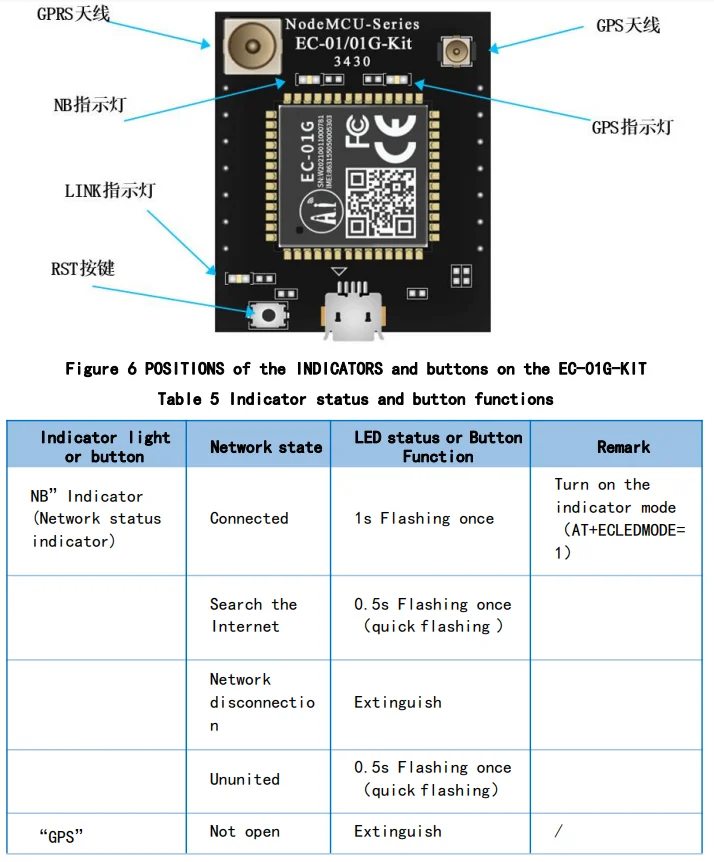

4. Описание индикаторов и кнопокEC-01G-Kit есть три индикатора, были "NB" индикатор светильник, "GPS" индикаторСветильник и «ссылка» индикатор светильник.

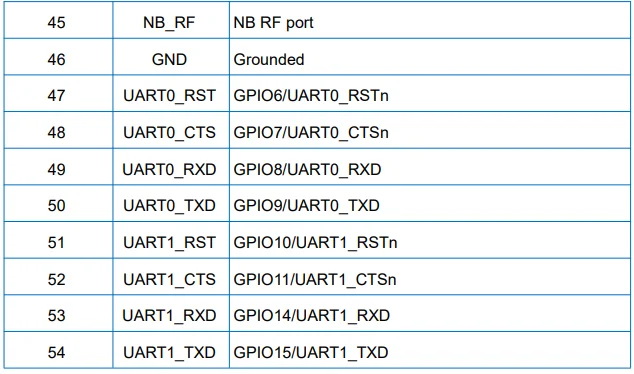

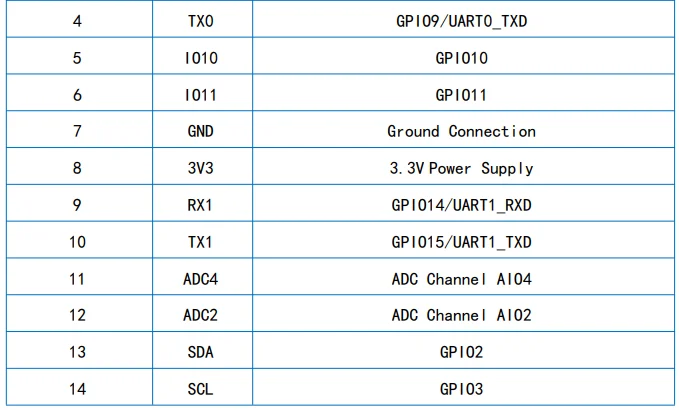

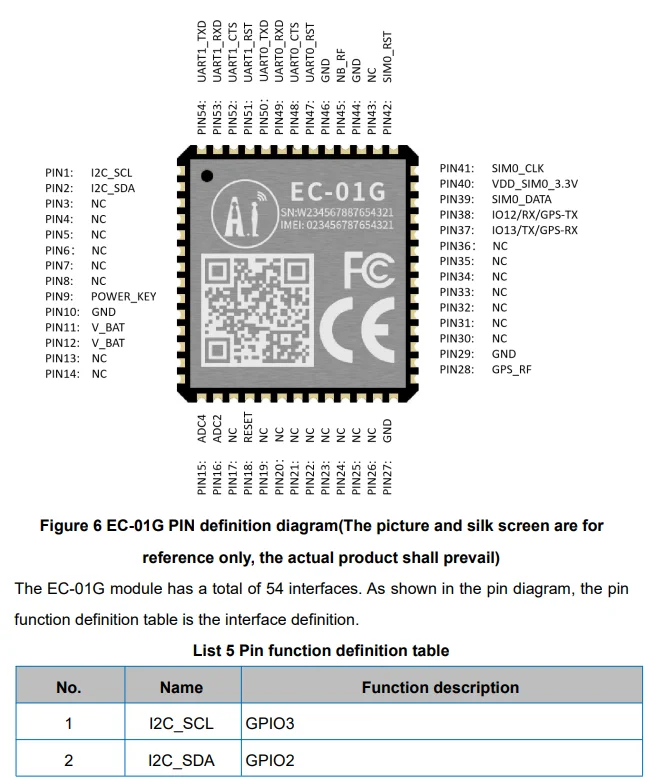

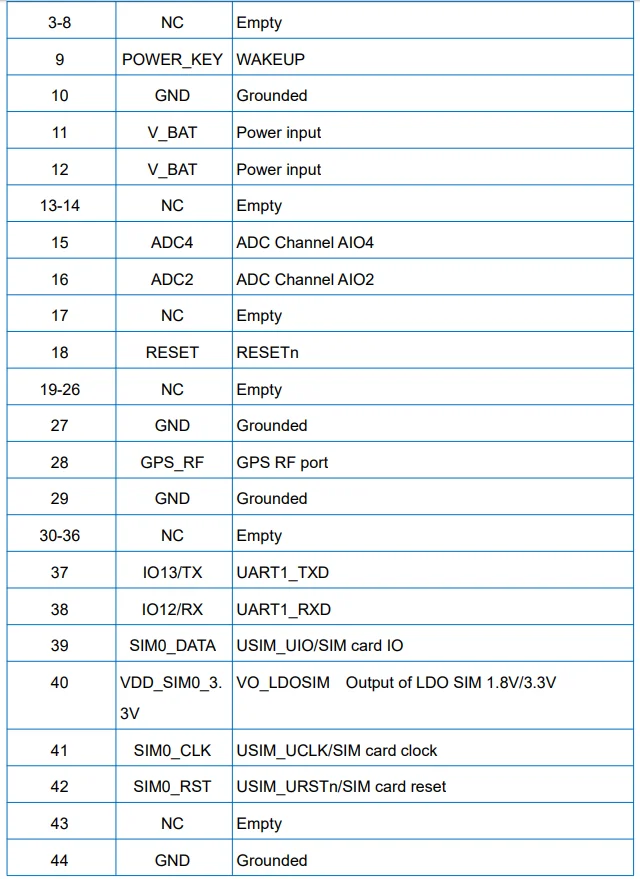

5. Определение штифта
