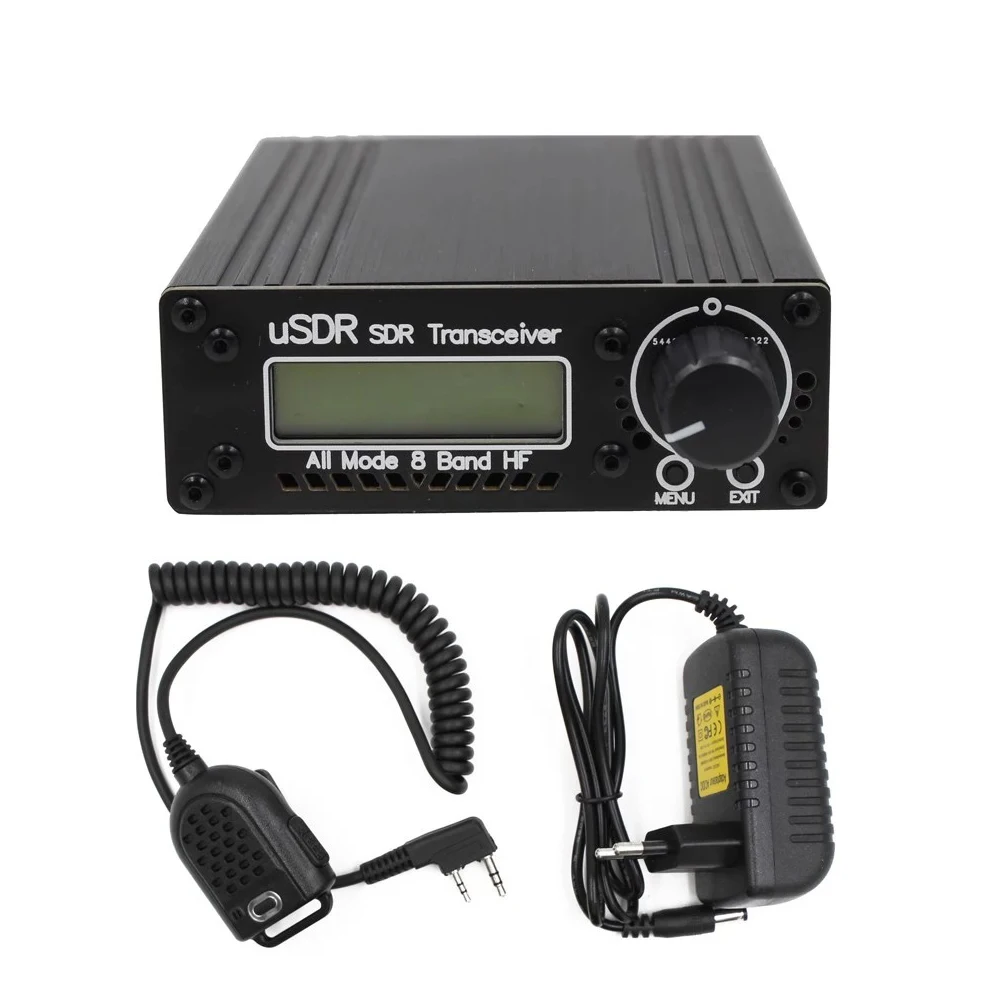

Приемопередатчик HUSD usdr-usdx, 1015172030406080 м, 8 диапазонов частот, SDR, все режимы, HF SSB QRP трансивер

Он оптимизирован от USDX QCX-SSBHardware open source. Мощное программное обеспечение поддерживает sw прием и отправку с меньшим количеством аппаратных средств и поддерживает режим ssb (качество приема очень хорошее, качество передачи немного хуже). Кроме того, разработчик также разработали am/fm режим для него, но am/fm определяется как функция подарка. Не ожидайте, что am/fm будет слишком высоким.

Особенности:

Размер корпуса: 82,8 мм * 28,8 мм * 110 мм;

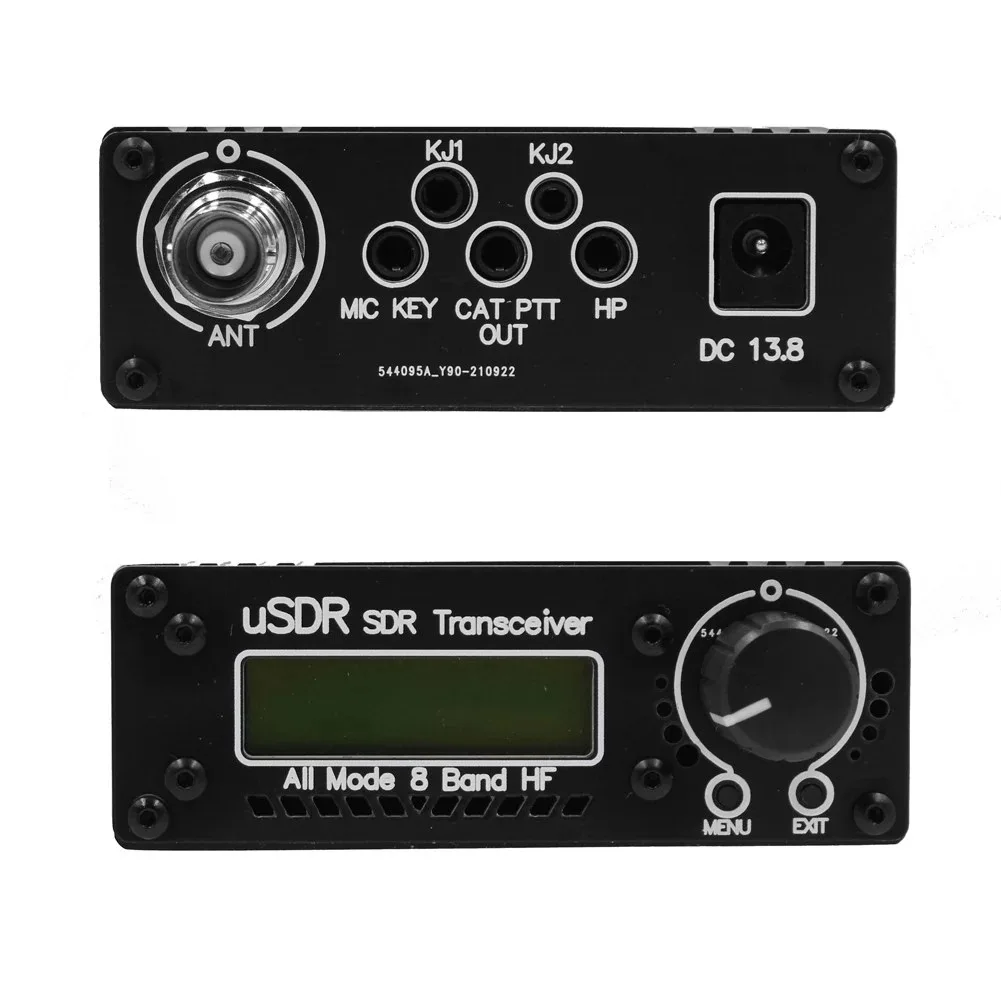

Взаимодействие и дисплей: Поворотный кодировщик; Меню + ключ выхода; 1602n жидкокристаллический дисплей.

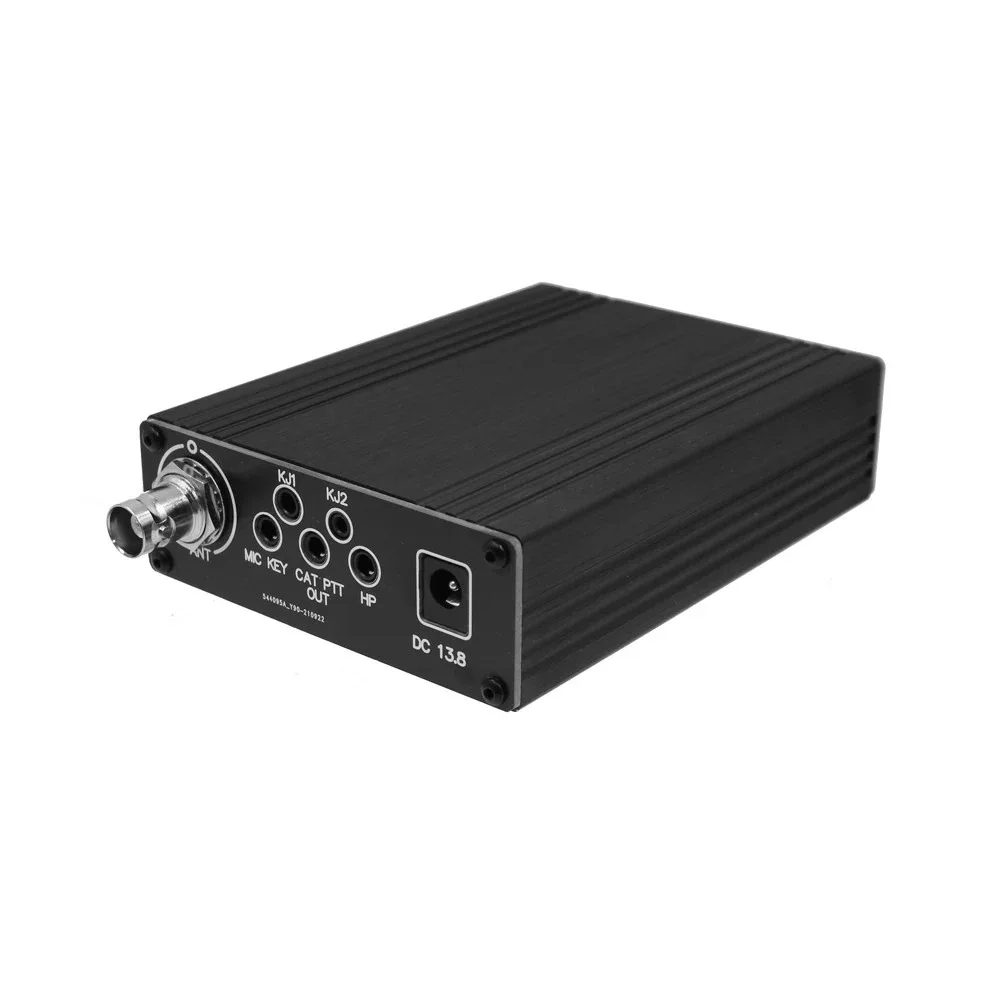

Выходной интерфейс наушников (отмечен hp);

Интерфейс cat и ptt_out (помечен котом);

Микрофон микрофон и переключатель интерфейса (mark/key микрофон);

K-head ручной микрофон или разъем для наушников (jianwu string, отмеченный KJ);

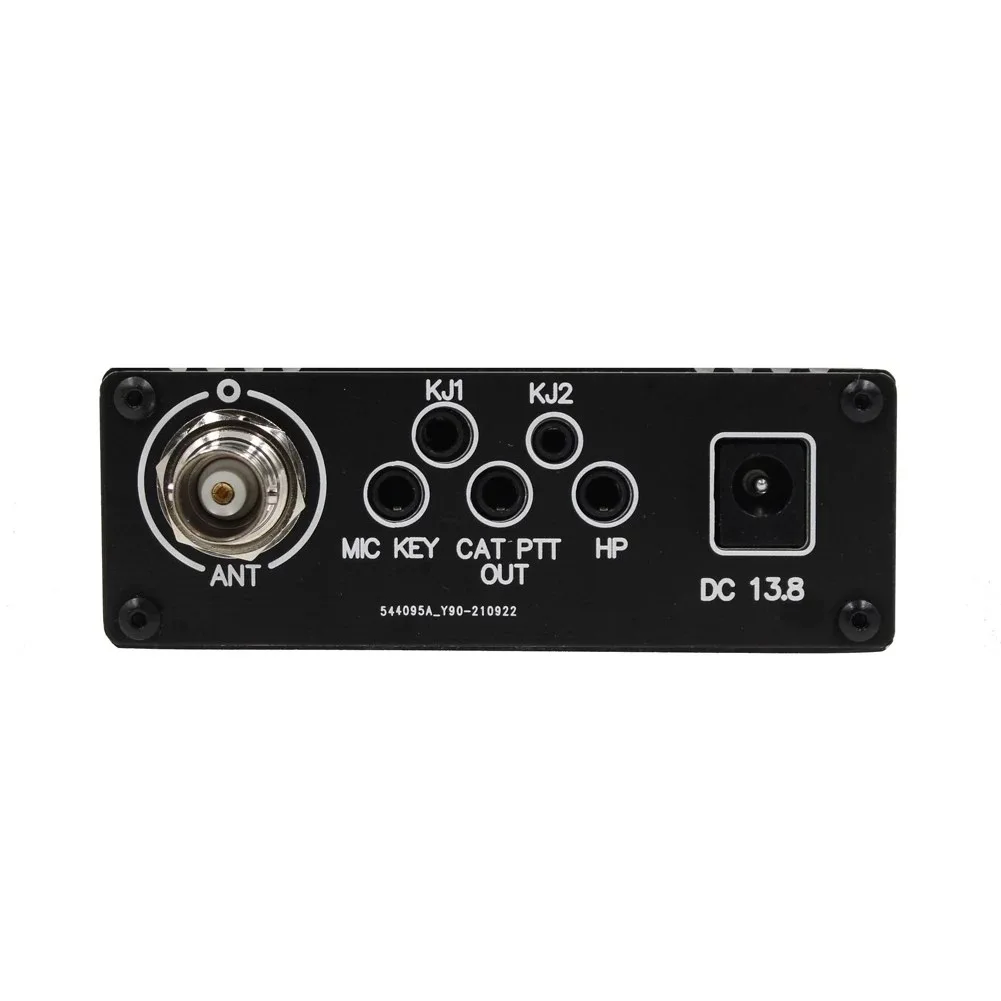

Интерфейс антенны-интерфейс bnc;

Интерфейс электропитания-5,5*2,0;

Встроенный динамик с полостью (общий эффект).

Поддержка 8 диапазонов частот:

80 м лазерный дальномер (3,5 МГц);

60 м лазерный дальномер (5,3 МГц);

Диапазон 40 метров (7 МГц);

Диапазон 30 метров (10 МГц);

Диапазон 20 метров (14 МГц);

Диапазон 17 метров (18 МГц);

15 метров (21 МГц);

Диапазон 10 м (29 МГц);

PA структура и выходная мощность:

Используются три a-92 упаковочных трубки bs170 с мощностью передачи 3-5 Вт (прокладка bs170 и irf530 предназначены для самостоятельного обновления).

Рабочее напряжение: 9-13,8 В (максимум 15 В, но не рекомендуется, мощность передачи упадет ниже 13,8 В)

Ток в режиме ожидания: <90 мА (встроенный динамик, громкость 0)/<80 мА (внешние наушники, громкость 0)

Компоненты являются высококачественными компонентами, приобретенными Lichuang Mall. Pll использует 0.5ppm tcxo температурной компенсацией кварцевый генератор, ЛПФ часть использует 100v np0/c0g конденсаторы, импортированный магнитный порошок кольца, а также реле-это Магнитное реле Omron.

Другие инструкции: чип op amp lm4562 является подлинным продуктом; Реле-это настоящая Разобранная машина Omron. Если вы возражаете, пожалуйста, внимательно Рассмотрите это. Частота калибруется (погрешность +-10 Гц) приблизительно перед поставкой готовой машины.

Некоторые советы:

1. Рекомендуется, чтобы при нормальном использовании объем не превышал 13 и 14-16. Будьте готовы к слабым сигналам. Когда ваш принимающий сигнал слаб, вы можете увеличить громкость соответственно. Если вы чувствуете, что громкость недостаточно громкая, вы можете использовать внешний активный динамик (подключен к порту hp) или большой внешний динамик (подключен к порту kj) С 8 ом и 1 Вт.

2. Для некоторых слабых сигналов, вы можете попробовать выключить agc или установить agc для быстрого, att2 0, поэтому эффект приема будет лучше.

3. Поскольку аппаратная структура чрезвычайно проста, чувствительность уменьшится с увеличением частоты, поэтому рекомендуется выключить agc на высокой частоте и установить att2 до 0. Чувствительность также будет снижена на частотах, поддерживаемых нелюбительскими полосами.

4. Помехи импульсного источника питания относительно большие. Рекомендуется использовать Линейный источника питания вместо импульсный источник питания источника питания.

5. Без цепи управления питанием выходная мощность будет сильно варьироваться в зависимости от того, является ли антенна резонансной или нет.

6. Не подключайте питание к плате pa самостоятельно во время фрезерования. Когда версия железного сердечника не подключена, питание одной только платы PA вызовет самовозбуждение и повредит трубку передачи PA.

7. Не используйте активные антенны для передачи, в противном случае это повредит вашу антенну.

8. Поскольку нет устройства, ограничивающего ток, если входной сигнал слишком сильный, оборудование может быть повреждено (это все еще не ясно).

Описание:

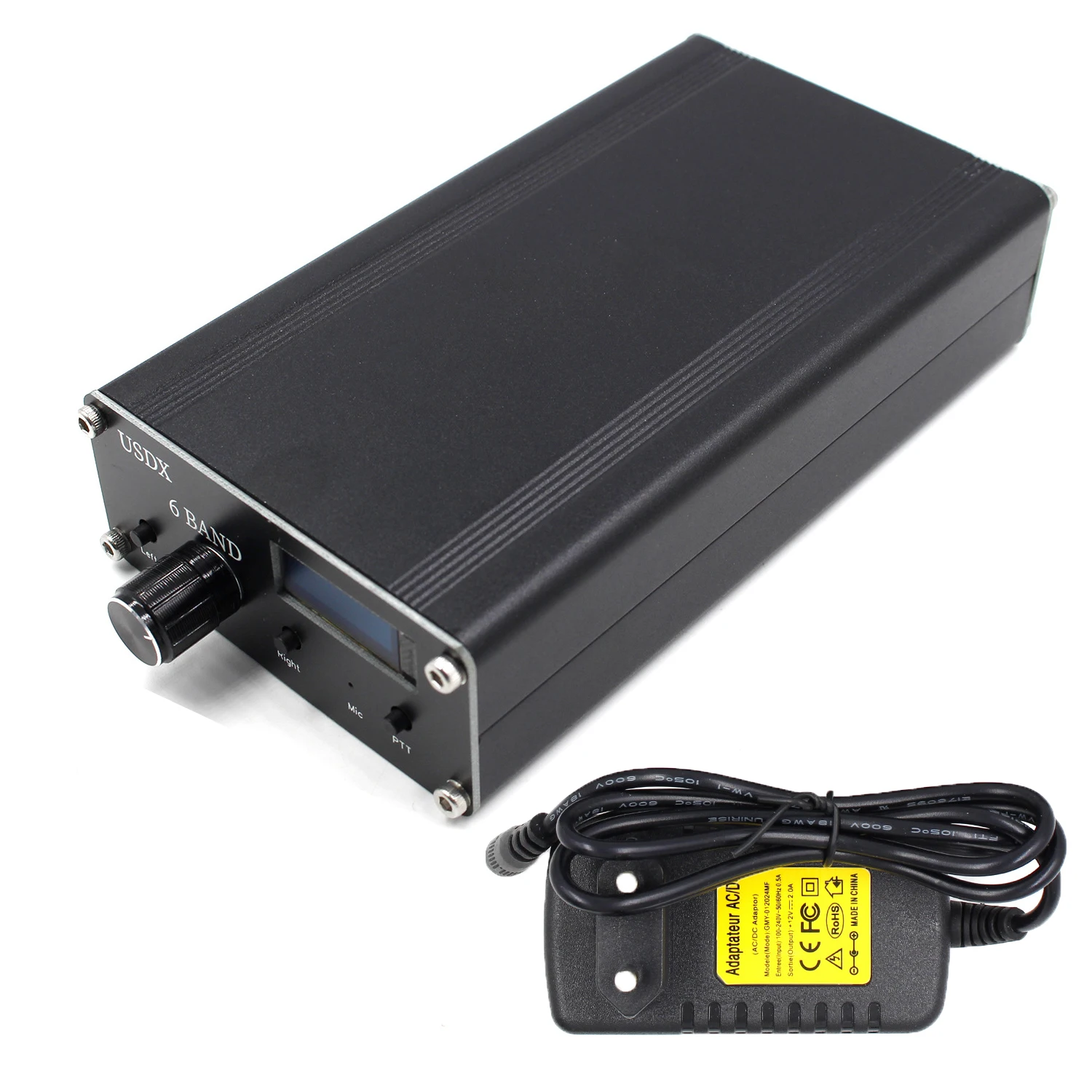

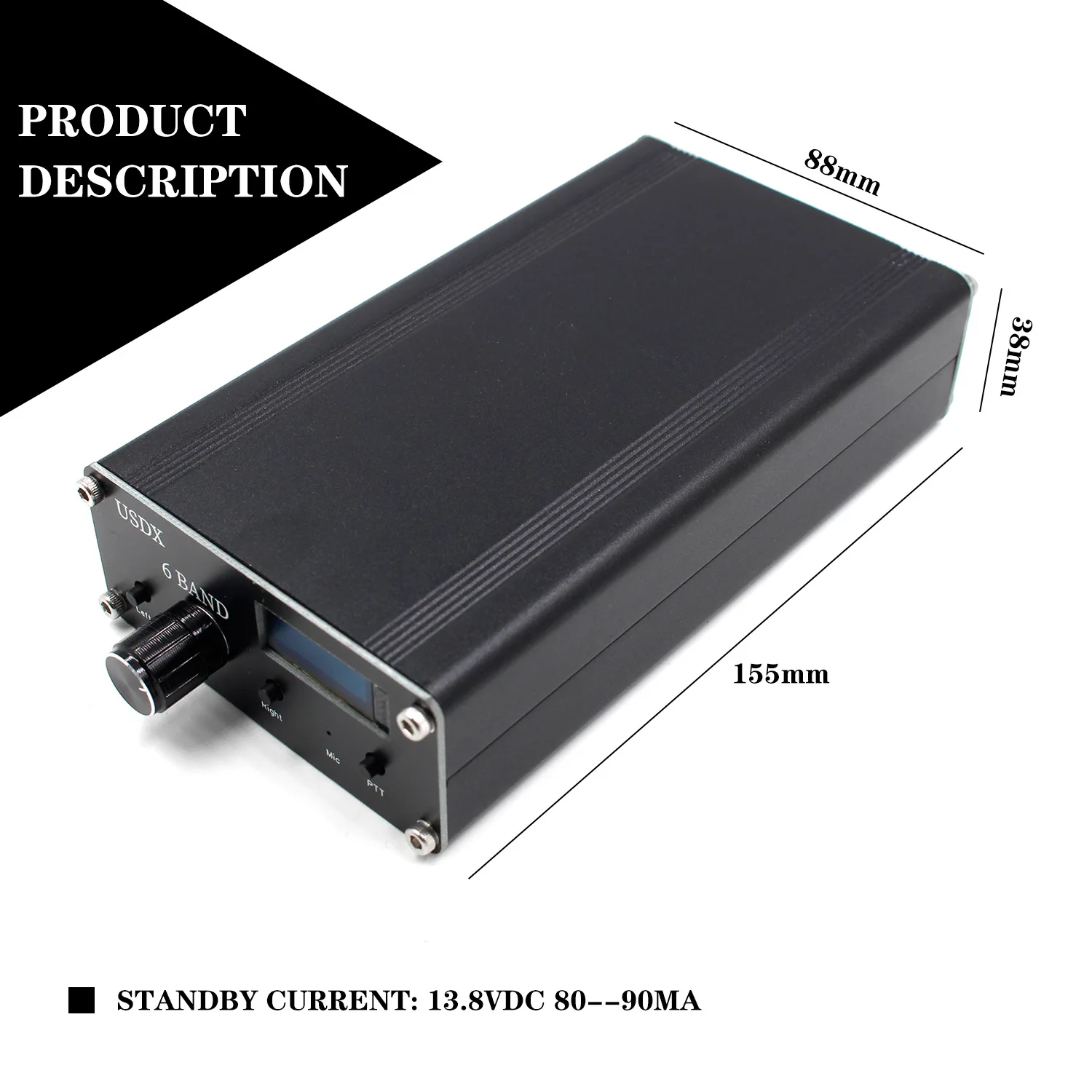

Размер: 38*88*155 мм (алюминиевый чехол)

Ток в режиме ожидания: 13,8 в постоянного тока 80-90 мА

Полный HF приема, как правило, для подъемных блоков 6-Полоса пропускания дизайн: 80 м/40 м/20/17 м/15 м/10 м

Обзор:

Это коротковолновый QRP SSB/приемопередатчик непрерывного действия.

Ультра-маленький размер позволяет легко носить с собой для использования на открытом воздухе.

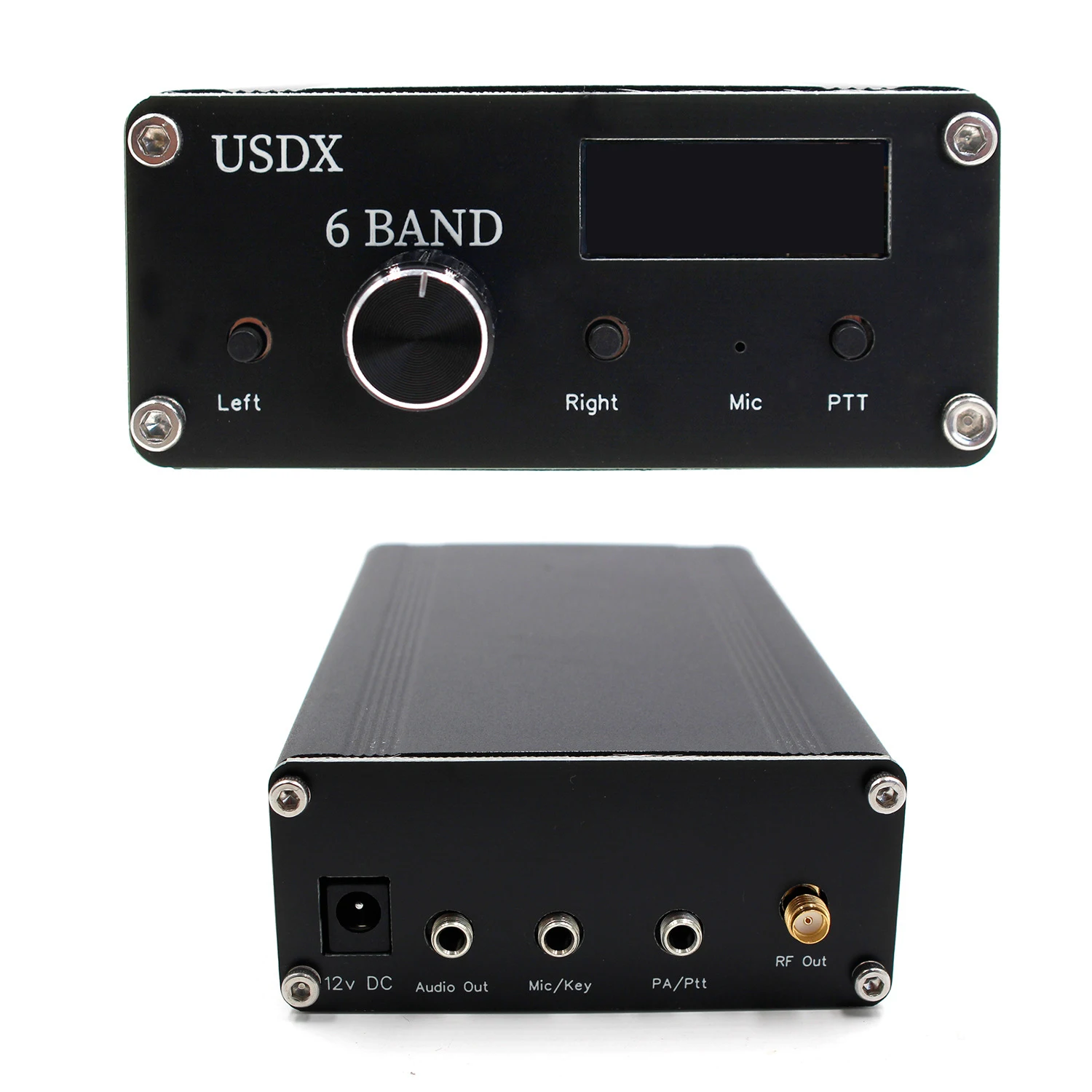

Он оснащен 0,91 дюймовым oled-экраном.

Поддержка подключения к ПК и использования программного обеспечения FT8, JS8, FT4 и других цифровых режимов управления, а также поддержка автоматического декодирования CW.

Поддержка 6 диапазонов частот:

80 м лазерный дальномер (3,5 МГц);

Диапазон 40 метров (10 МГц);

Диапазон 20 метров (14 МГц);

Диапазон 17 метров (18 МГц);

15 метров (21 МГц);

Диапазон 10 м (29 МГц);

Функция:

Простой, веселый и универсальный QRP SSB HF трансивер со встроенными функциями DSP и SDR;

EER КЛАСС E управляемый SSB передача-этап;

Около 5 Вт PEP SSB выход от 13,8 V питания;

Поддержка всех режимов: USB, LSB, CW, AM, FM;

Фильтры DSP: 3000, 2500, 1700, 500, 200, 100, 50 Гц полоса пропускания;

Особенности DSP: автоматическое управление коэффициентом усиления (AGC), шумоподавление (NR), голосовое срабатывание Xmit (VOX), аттенюаторы RX (ATT), ворота TX Noise gate, Управление приводом TX, регулятор громкости, дБм/с-метр;

SSB противоположная сторона-полоса/несущая supression передача: лучше, чем-45dBc, IMD3 (двухтональная) -33dBc, получение: лучше, чем-50dBc;

Многополосная поддержка, непрерывная настройка через полосы 160 м-10 м (и от 20 кГц .. 99 МГц с потерей производительности);

Прошивка с открытым исходным кодом, построенная с Arduino IDE; Позволяет экспериментировать, могут быть добавлены новые функции, материалы могут быть разделены через Github, программное обеспечение-Сложность: 2000 строк кода;

VOX на базе программного обеспечения, который может быть использован как быстрый полный пробой (QSK и semi-QSK операции) или помощь в переключении RX/TX для работы цифровых режимов (не требуется интерфейс CAT или PTT), внешний PTT выход/PA контроль с TX-задержкой;

Простая установка модификации с 6 сменными компонентами и 6 проводами;

Легкий и недорогой дизайн трансивера: из-за сцены EER-transmitter class-E Высокая энергоэффективность (не требуется громоздких радиаторов), И имеет простой дизайн (не требуется сложный сбалансированный линейный усилитель мощности);

Полностью цифровая и программная SSB передача-этап: образцы микрофона-вход и реконструкция ssb-сигнала путем управления фазой SI5351 PLL (через крошечные изменения частоты более 800 кбит/с I2C) И амплитуда па (через ШИМ цепи формирования ключа PA);

Полностью цифровой и программный SDR приемник-этапы (дополнительно): образцы I/Q (комплекс) сигнала от квадратурного детектора дискретизации цифрового миксера, И выполняет под углом 90 градусов; Фазового сдвига математическим в программном обеспечении (Гильберта-преобразования) и прекращает одну сторону ремешка, добавив их;

Используйте Высокоточный TCXO, точность частоты лучше, чем 1ppm, стабильность частоты лучше, чем 0,5 ppm;

Три независимых переключаемых аналоговых переднего приемника аттенюаторов (0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ);

Приемник уровень шума MDS: -135 ДБм при 28 МГц (в 200 Гц BW);

Селективность переднего приемника: Крутой-45 дБ/десять откатов +/-2 кГц от настроенной частоты;

Блокирующий динамический диапазон: 20 кГц смещение 123дб, 2 кГц смещение 78дб;

CW декодер, прямой/Iambic-A/B keyer;

VFO A/B + RIT и Split, а также соответствующая релейная полоса-Переключение фильтра через I2C;

Поддержка CAT (TS480 subset), возможность передачи аудио, ключей, отображения текста через CAT;

Вероятно, самый экономичный и простой в создании автономный SDR/SSB трансивер, который вы можете найти. Очень упрощает оригинальную цепь QCX (i.e. 50% меньше компонентов для установки, Нет сложных обмоток трансформатора, нет процедуры выравнивания) и более универсальна в использовании;

Используйте оригинальный чип LM4562 op amp;

Все ЛПФ деталях используются 100V C0G/NP0 конденсаторы;

Интерфейс антенны SMA-kwe

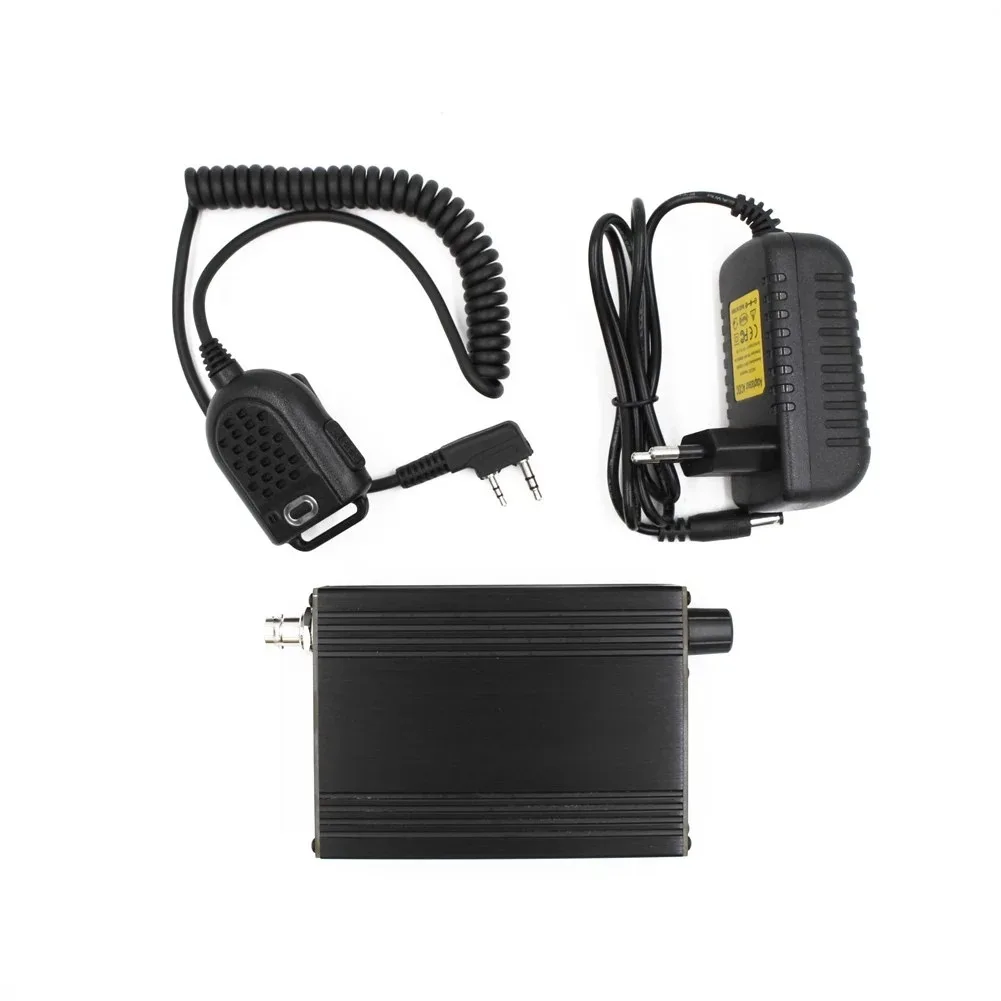

Посылка включает в себя:

1 приемопередатчик
