Плата защиты литиевой батареи 2S 20A 7,4 В 8,4 в 18650, плата BMS, стандартный баланс 2S 10A 7,4 В

2S 20A 7,4 V 8,4 V 18650 литиевая батарея Защитная плата BMS плата Стандартный баланс 2S 10A 7,4 V

Применимый объем: подходит для литиевых батарей с номинальным напряжением 3,7 V и полный напряжение 4,2 вольт постоянного тока (в том числе 18650, 26650, полимерный литий аккумулятор и зарядное устройство без каких-либо ограничений на размеры)

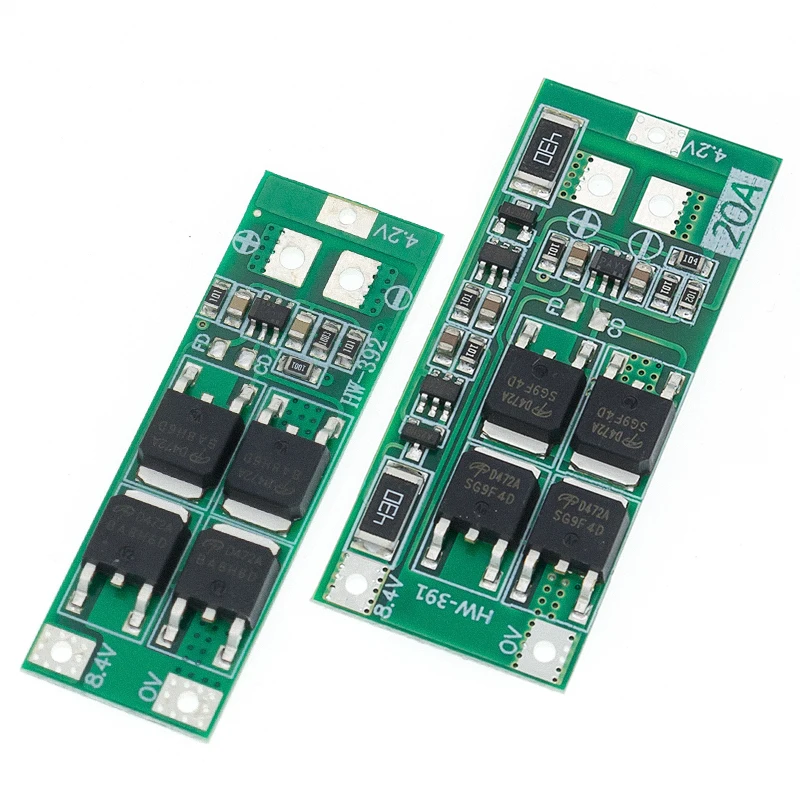

Размер изделия: 45*15*3,4 мм (стандарт), 48*20*3,4 мм (балансировка)

Напряжение при зарядке: 8,4 V-9,0 V

Непрерывный ток разряда (верхний предел): 20A (если охлаждающая среда не хорошая, уменьшите ток нагрузки)

Ток непрерывного заряда (верхний предел): 10A

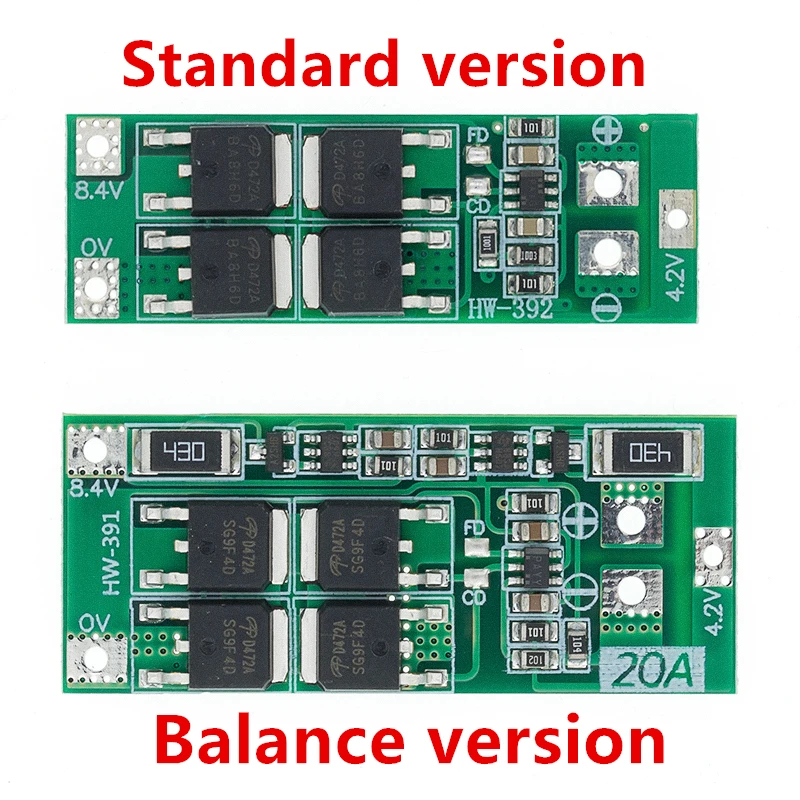

Стандартная версия: подходит для запуска Сверл с токами до 25 А ниже 50 Вт, или резистивные нагрузки ниже 168 Вт.

Сбалансированная версия: подходит для пусковых токов ниже 25 А и ниже 50 Вт, или резистивных нагрузок ниже 168 Вт, с сбалансированной функцией зарядки.

Примечание 1: для успешного запуска дрели требуется два аккумулятора 10C-20C или четыре аккумулятора 5C-10C (Обычный 18650 не может начать дрель!); 0V и 8,4 V кабель, Источник питания: 2 элемента питания квадратных миллиметров выше медный покрытый вязальной проволокой (не отправляем курьерской почтой никелевая пластина!)

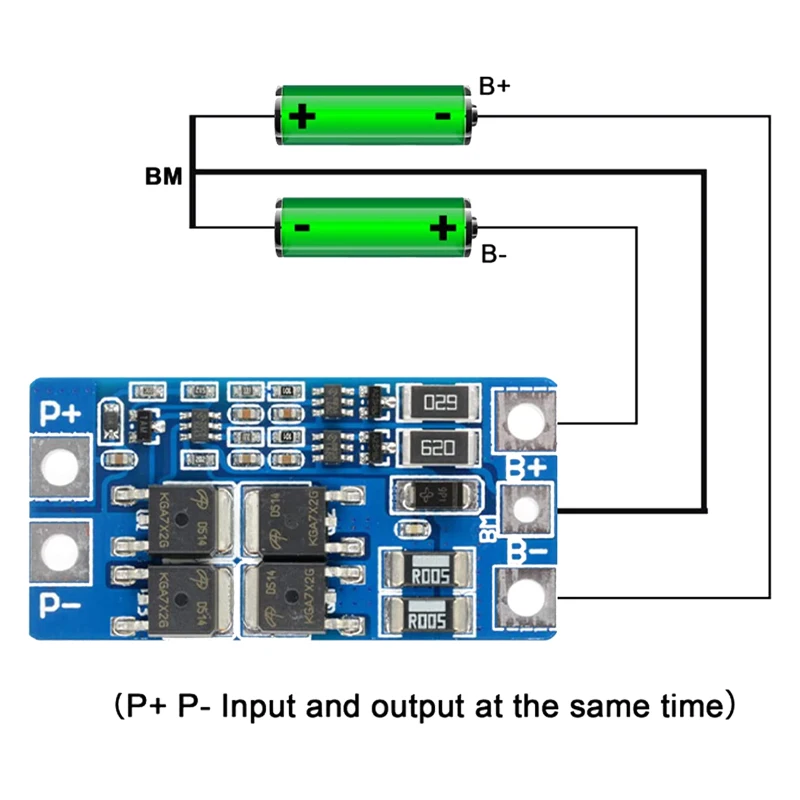

Примечание 2: Подключите 0 В, 4,2 в, 8,4 в строго согласно схеме. При первом подключении аккумулятора, он должен быть заряжен перед выходом.

Примечание 3: когда аккумулятор заряжается, «430» сопротивление нагреванию является нормальным явлением, что указывает на то, что схема выравнивания работает; если сопротивление «430» также нагревается в состоянии не зарядки, пожалуйста, проверьте, подключена ли не та линия. Для некоторых клиентов с плохой электронной основой, пожалуйста, объясните: Не смешивать хорошие батареи и плохие батареи вместе! Емкость/внутреннее сопротивление 2 батарей должны быть как можно ближе! (1 хороший аккумулятор + 1 плохой аккумулятор = 2 эффекта использования батареи).

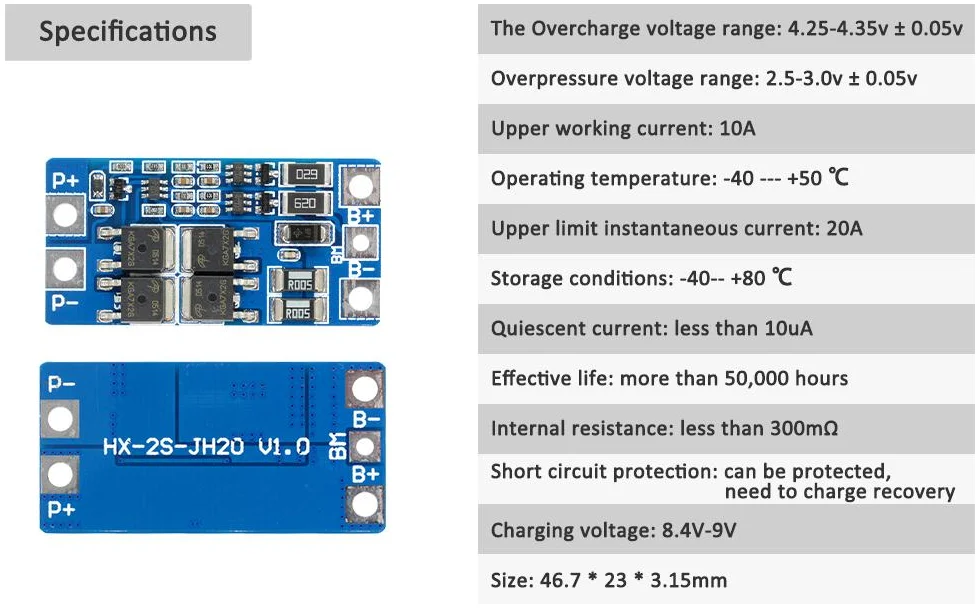

Максимальный рабочий ток: 10 А Рабочая температура: - 40 - + 50 °

Максимальный мгновенный ток: 20 a Условия хранения: - 40 - + 80 °

Статический ток: менее 10uA эффективный срок службы: более 50000 часов

Сопротивление: защита от короткого замыкания менее 300 м Ω: для защиты и восстановления необходимо заряжать

Напряжение при зарядке: 8,4 v-9v

Размер защитной платы и Описание устройства;

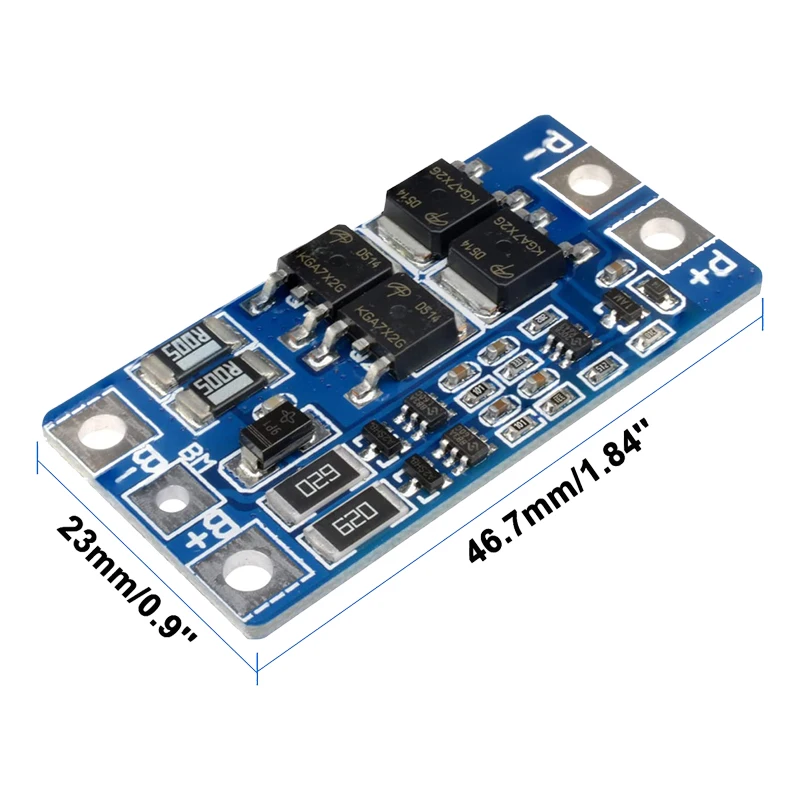

Размер защитной пластины 46,7*23*3,15 мм

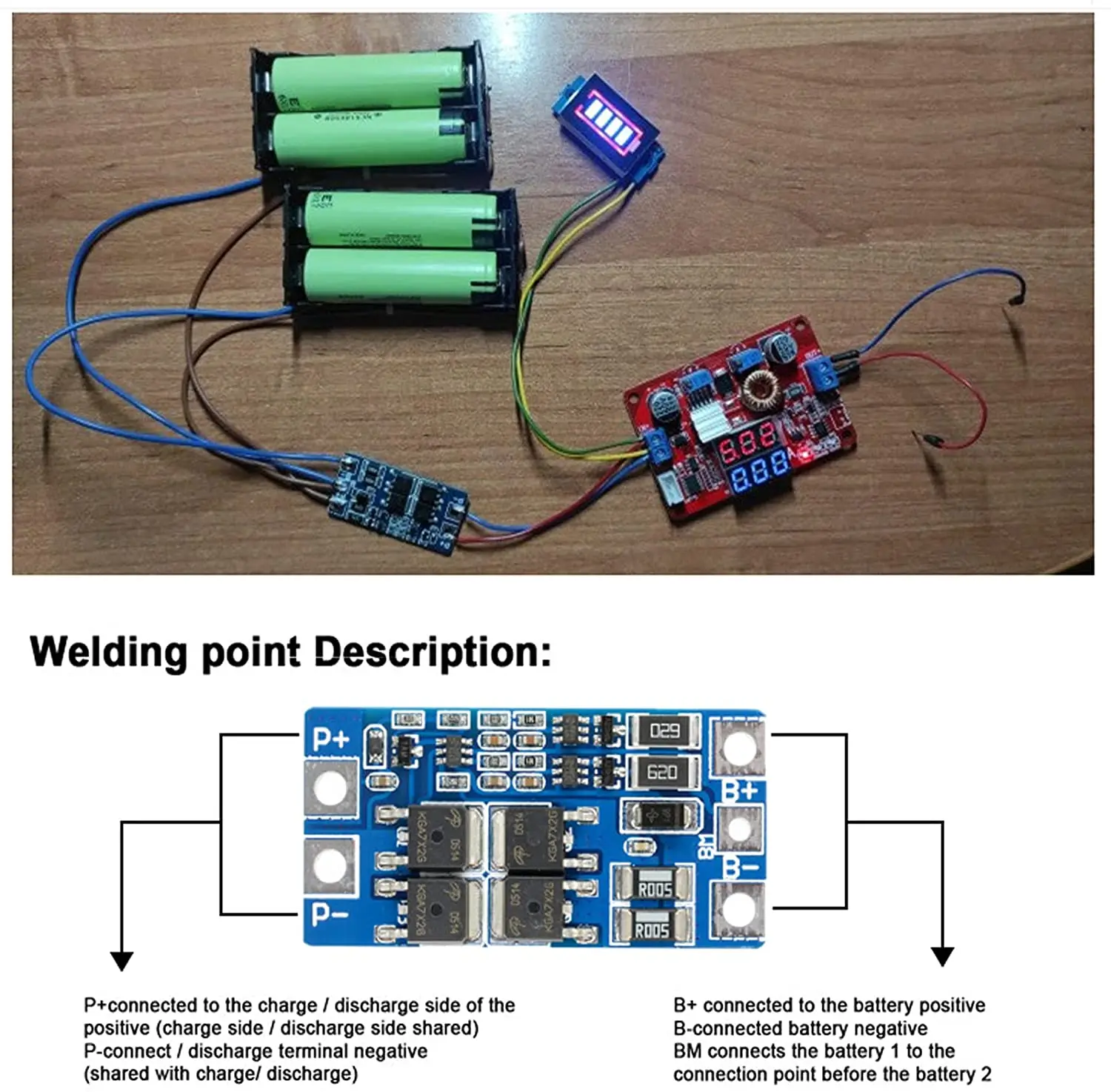

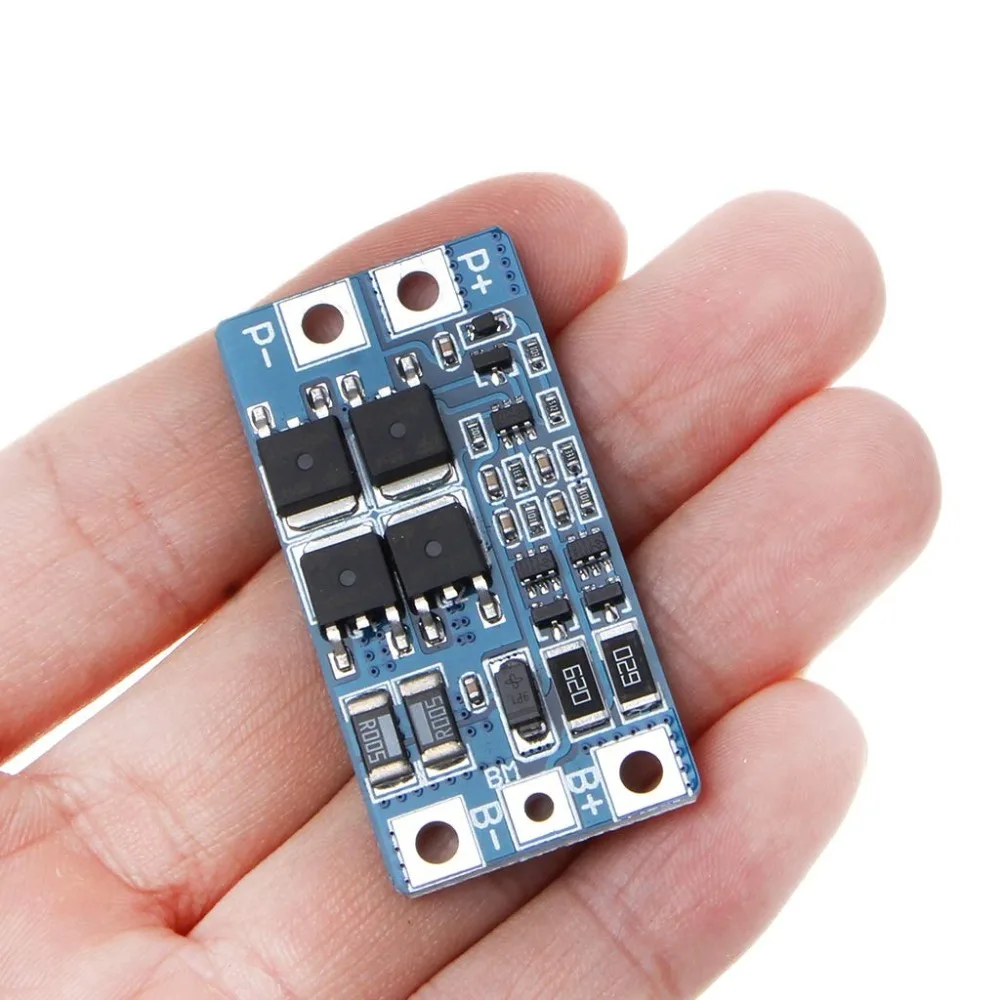

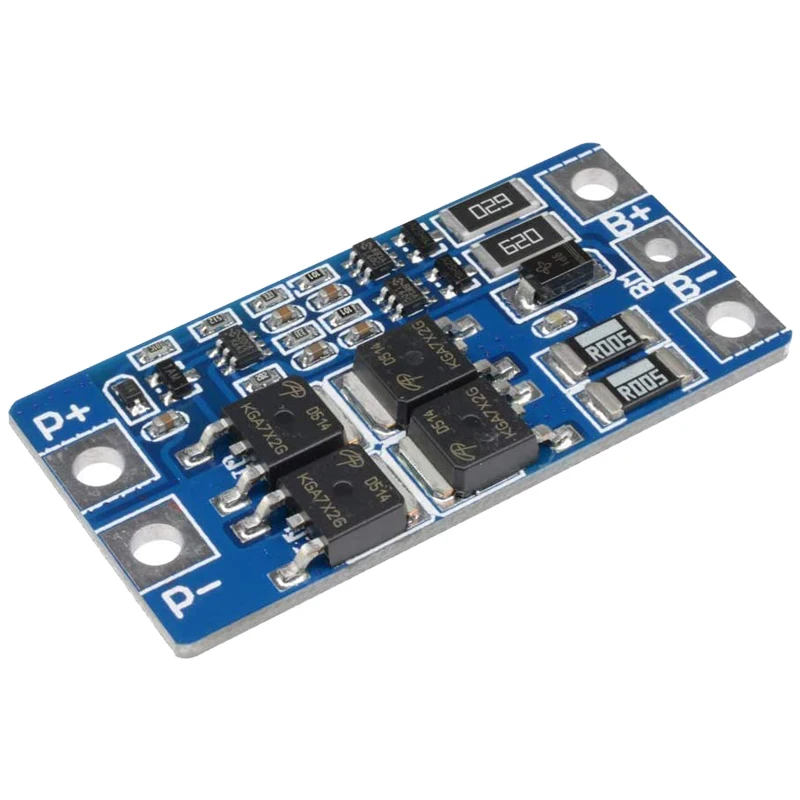

Описание точки сварки:

· B + анод батареи;

· B-подключение батареи отрицательного терминала;

· MMB Подключите аккумулятор 1 к батарее 2;

· P + зарядка/разрядка правильных полюсов (конец зарядки/разрядка конечного распределения);

· P-зарядка/разрядка терминала отрицательного терминала (конец зарядки/разрядка конец обмена).
