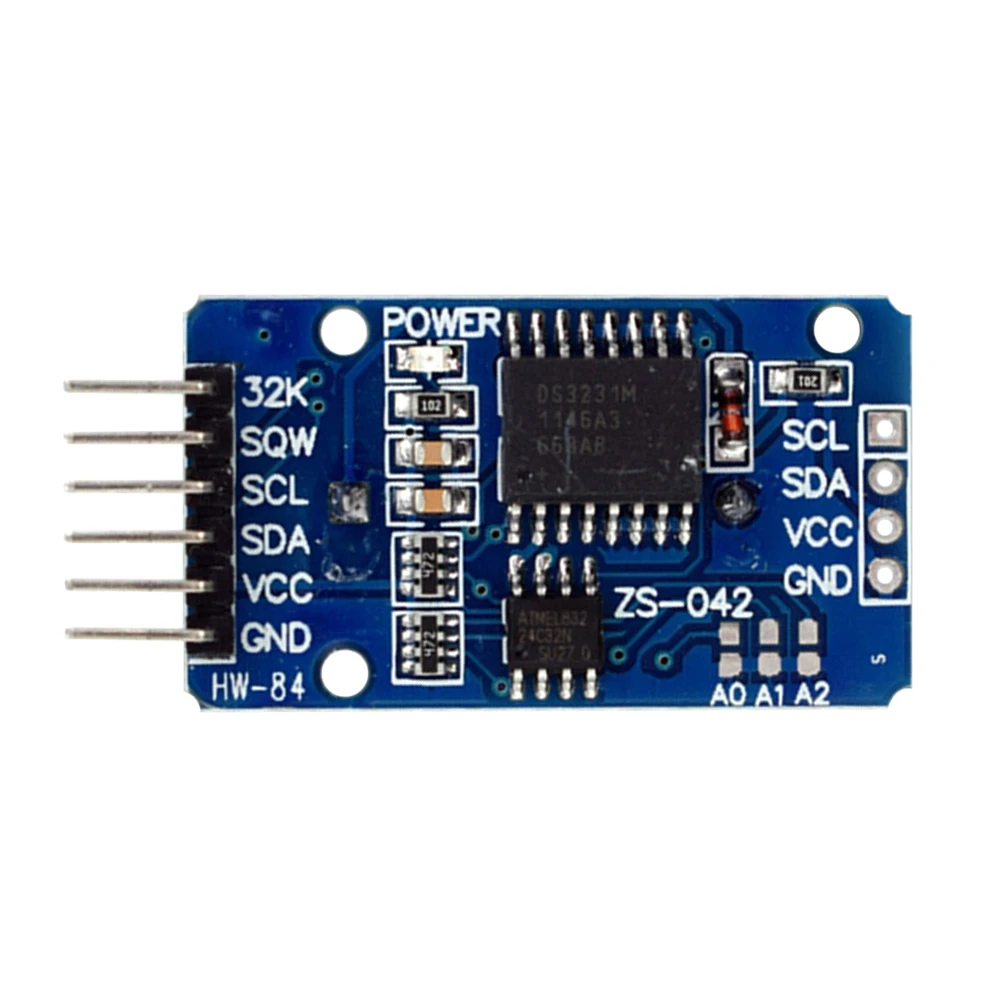

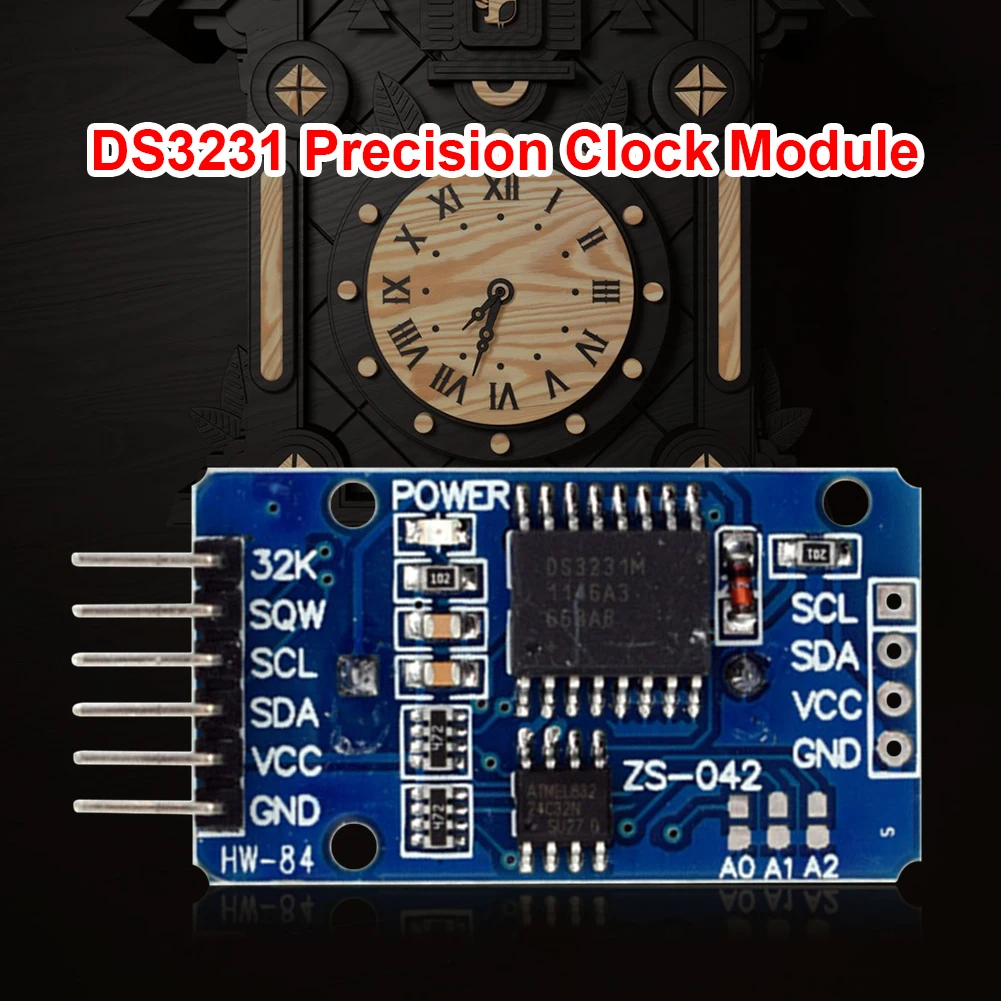

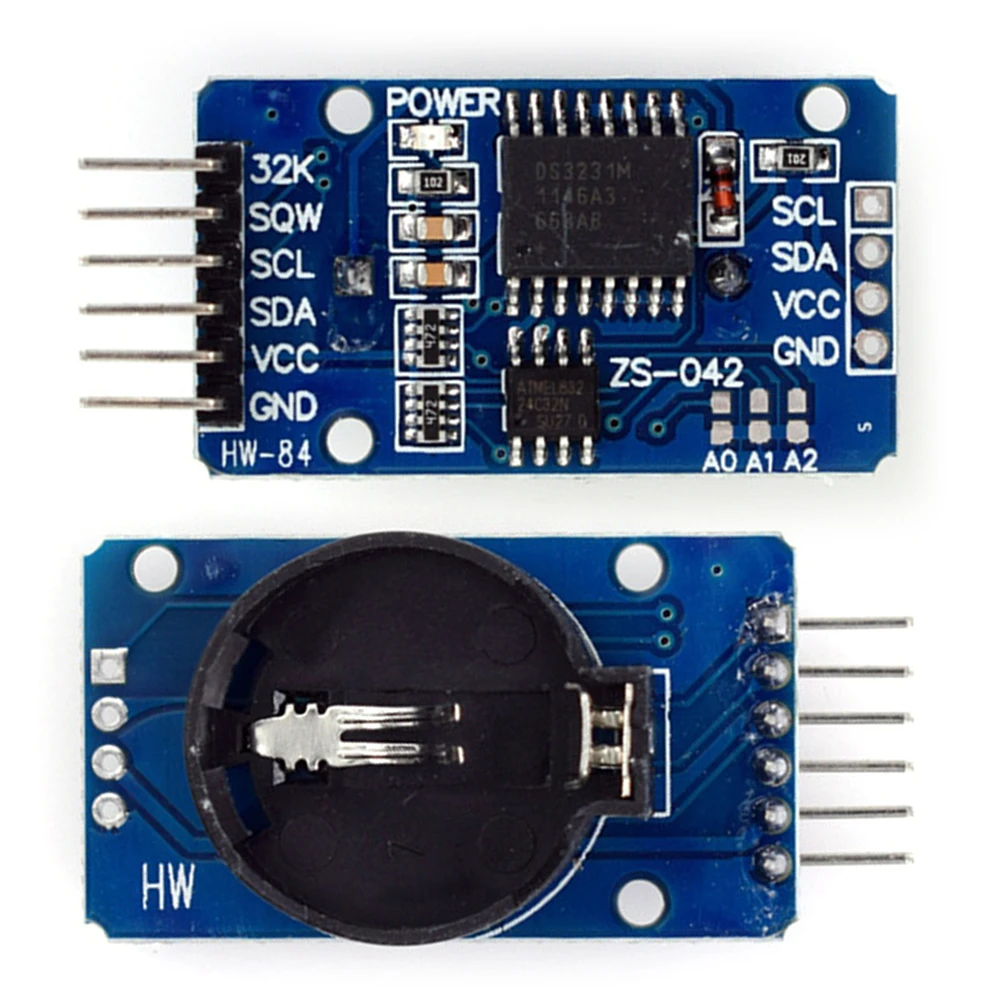

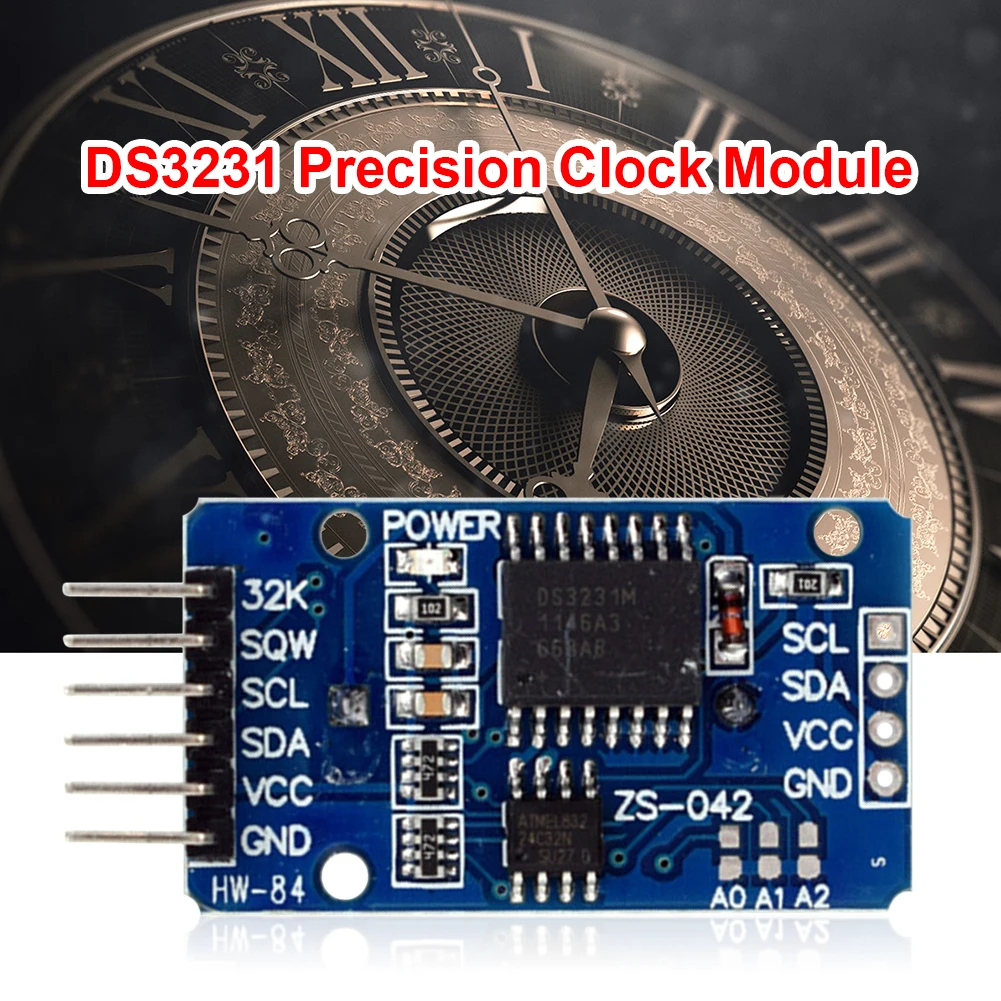

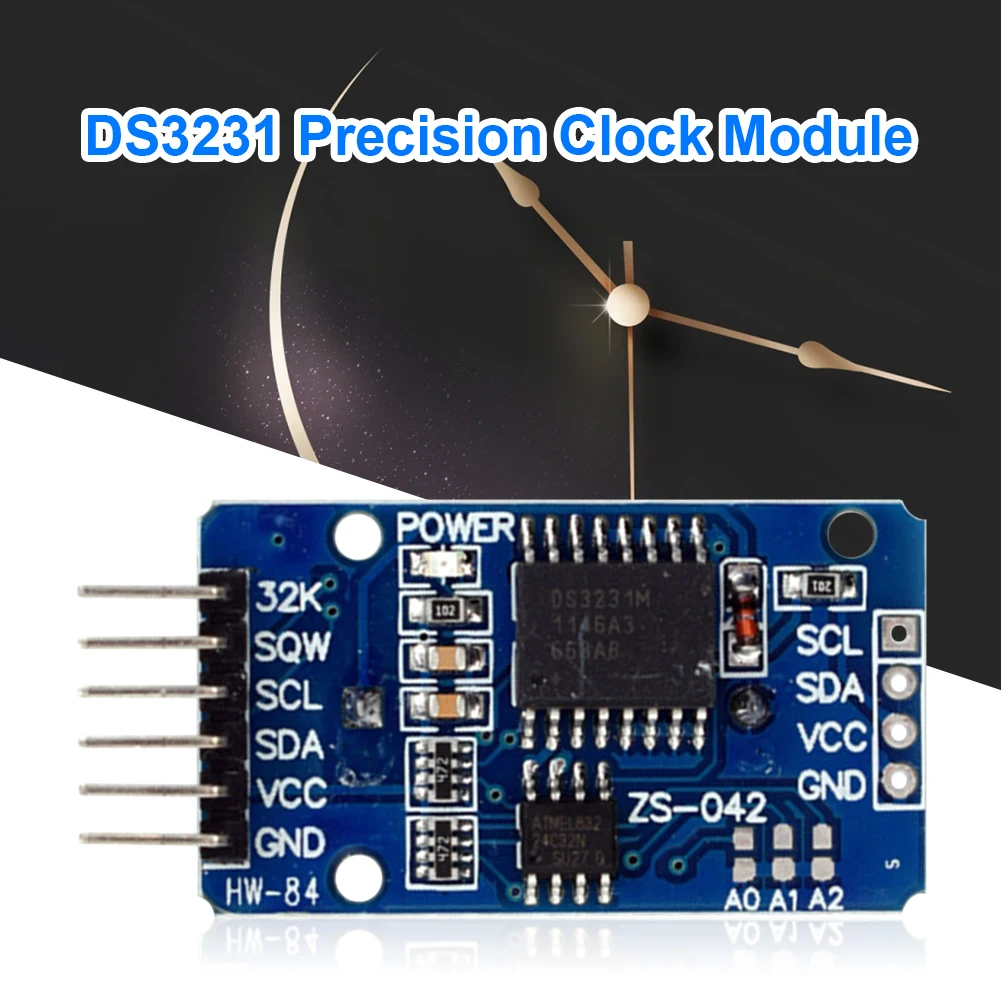

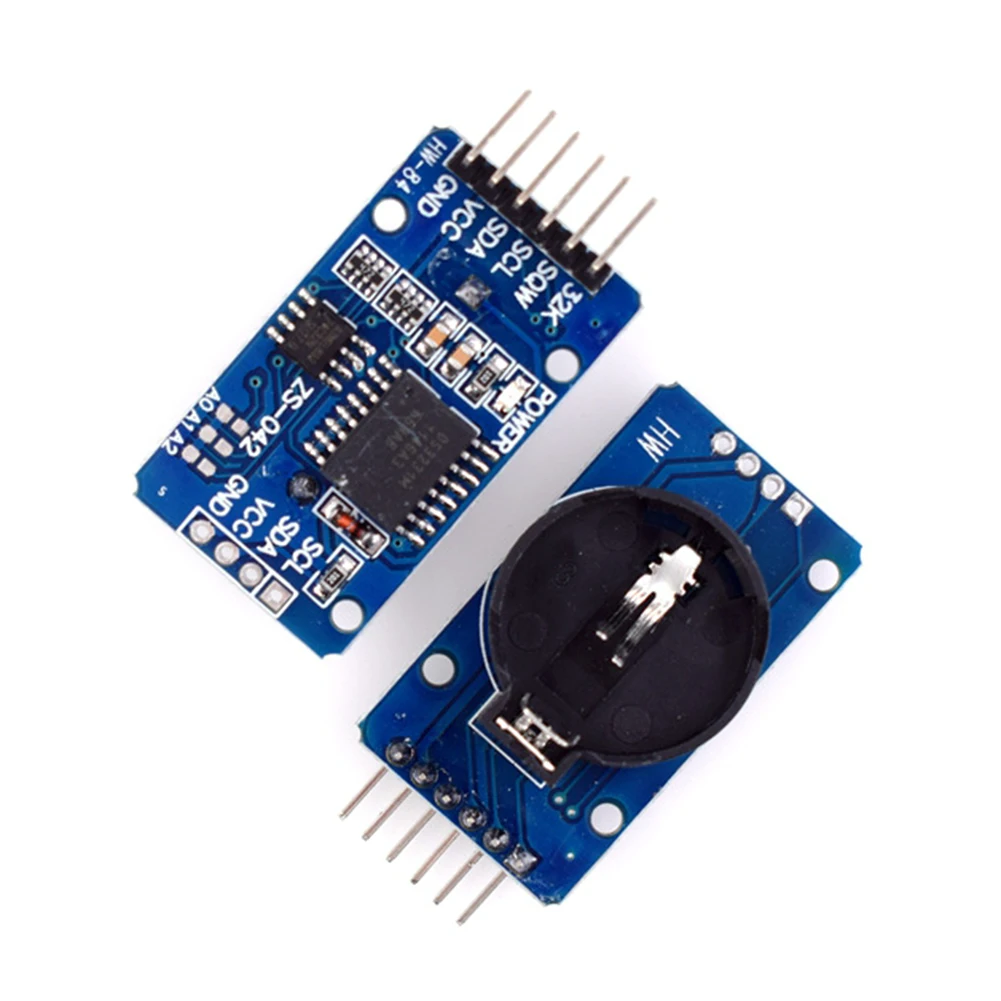

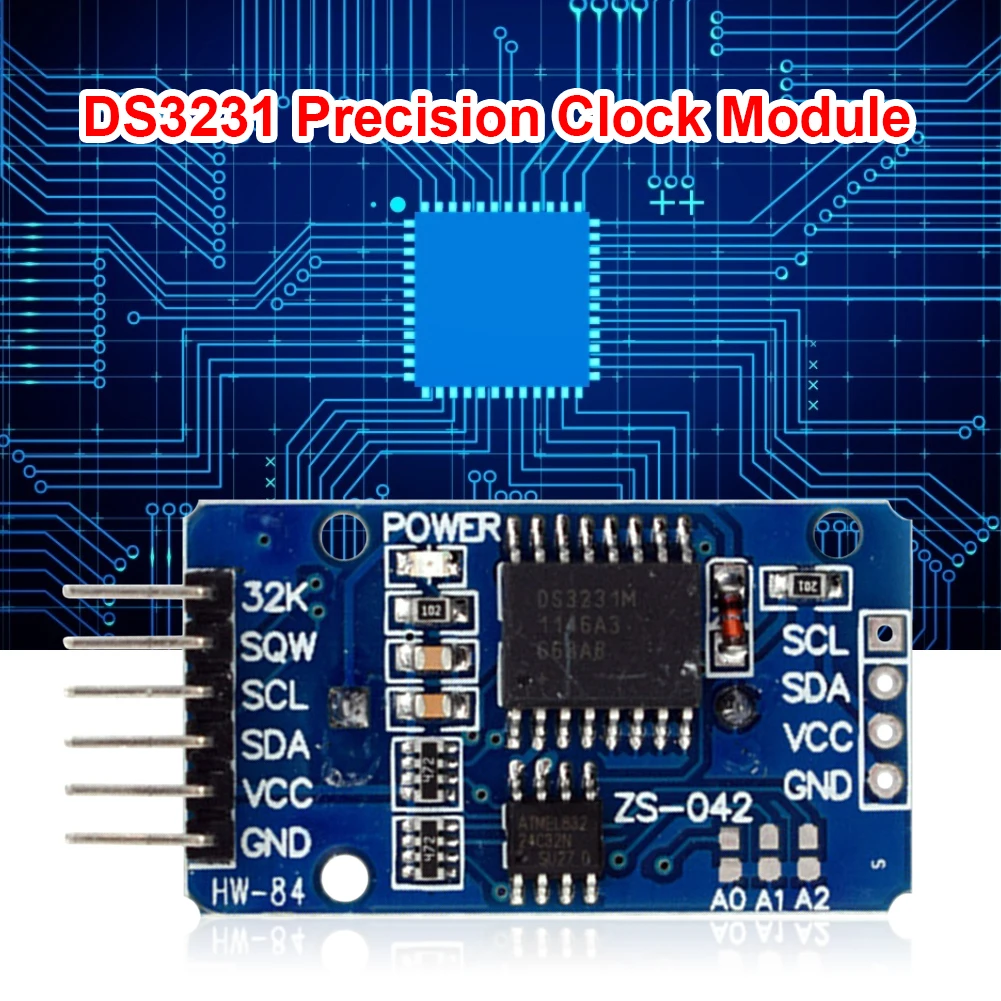

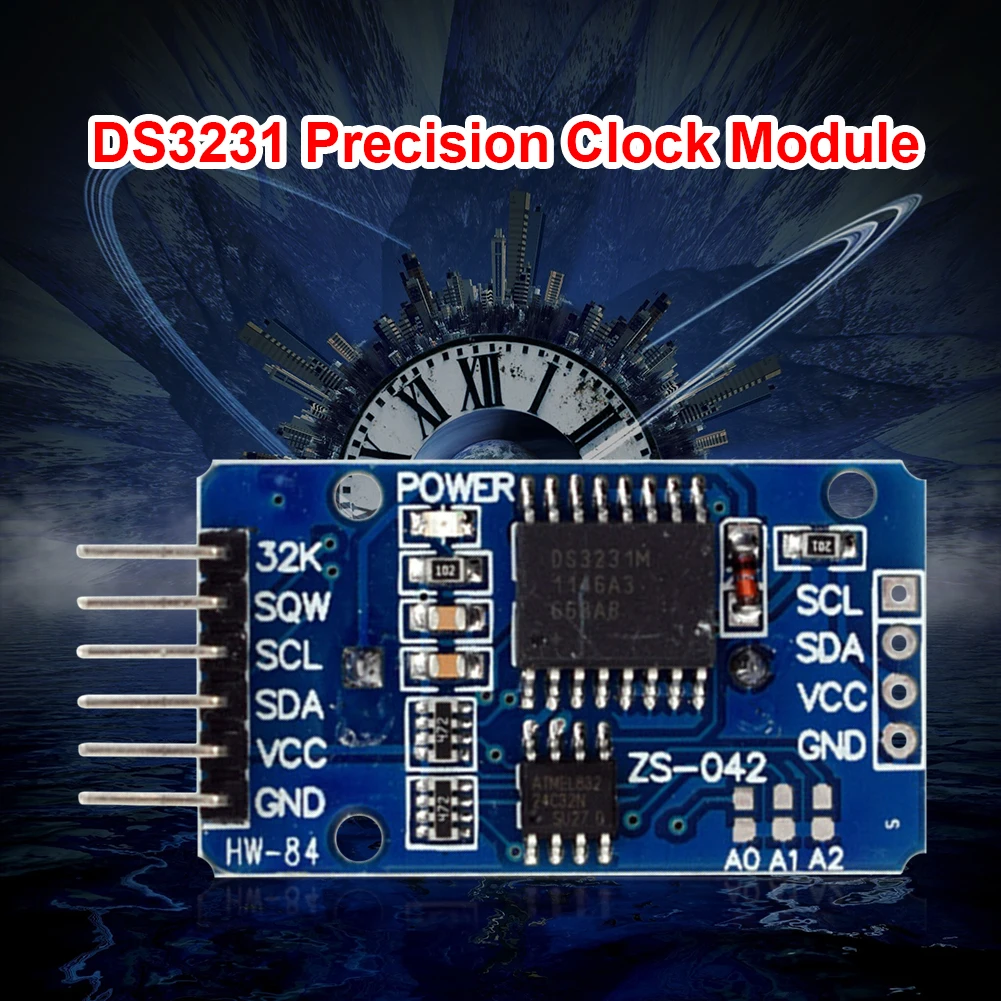

HW-084A DS3231 AT24C32 точность часы модуль 3,3-5,5 V межсоединений интегральных схем RTC часы реального времени модуль памяти не Батарея
Характеристика:
DS3231-это недорогие, высокоточные часы I2C в режиме реального времени (RTC) с интегрированным кристаллическим осциллятором с температурной компенсацией (TCXO) и кристаллом.

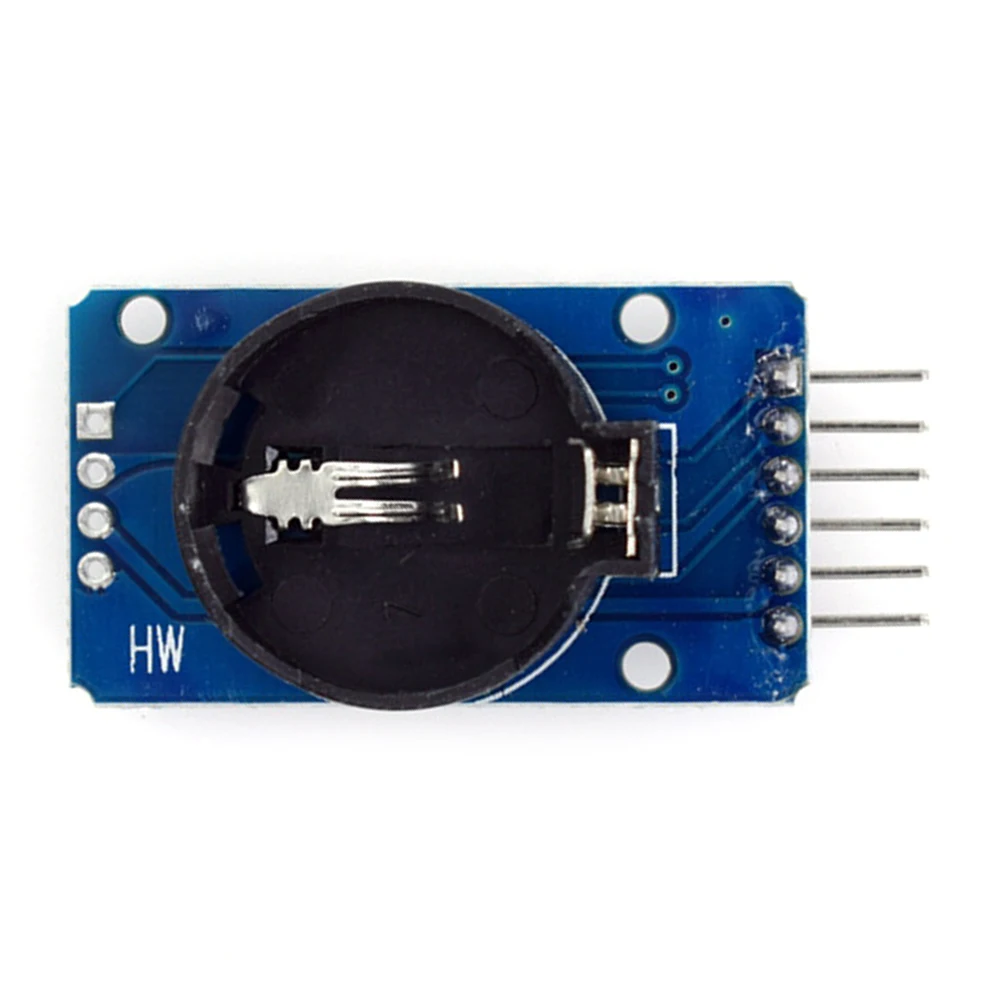

Устройство включает в себя терминал ввода аккумулятора, который может поддерживать точное время, когда основной источник питания отключен.
Интегрированный кристаллический осциллятор улучшает долгосрочную точность устройства и уменьшает количество компонентов в производственной линии. DS3231 предлагает товарного сорта и промышленная ранг диапазон температур, принимает 16-контактный диагностический 300mil так посылка.
RTC экономит секунды, минуты, часы, день недели, дату, месяц и год. В течение нескольких месяцев со сроком действия менее 31 дня Дата в конце месяца будет автоматически изменена, в том числе корректировка для високосных лет. И предоставить компенсацию leap year действительна до 2100 года.
Рабочая формат часов может быть 24 часа или 12-часовом формате с AM/PM индикация. Предоставляет два настраиваемых календарных будильника и настраиваемый квадратный волновой выход. Адрес и данные серийно передаются через двунаправленный автобус I2C. Интерфейс шины IIC, скорость передачи 400 кГц (при рабочем напряжении 5 В).
Другие IIC устройства могут быть каскадными. Адрес 24C32 может быть изменен путем короткого замыкания A0/A1/A2. По умолчанию указан адрес 0x57.
Точная, температурно-компенсированная ссылка на напряжение и схема компаратора используются для контроля состояния VCC, обнаружения сбоев питания, обеспечения выхода сброса и автоматического переключения на резервный источник питания, когда это необходимо. Кроме того, штырь RST monitor может использоваться в качестве ручного ввода для создания сброса μP.
В дополнение к высокой точности синхронизации, DS3231 также имеет некоторые другие функции, которые расширяют дополнительные функции и диапазон выбора хоста системы. Устройство интегрирует очень точный цифровой датчик температуры, доступ к которому можно получить через интерфейс I2C * (по времени). Точность этого датчика температуры составляет ± 3 °C.
Схема управления на чипе может осуществлять автоматическое обнаружение мощности и управлять переключателем питания между основным источником питания и резервным источником питания (т. Е. Батареей низкого напряжения).
Если главный источник питания выходит из строя, устройство может продолжать обеспечивать точное время и температуру, и его производительность не будет зависеть.
Когда основной источник питания повторно заряжен или значение напряжения возвращается в допустимый диапазон, функция сброса на чипе может использоваться для перезапуска микропроцессора системы.
Спецификация:
Рабочее напряжение: 3,3-5,5 V
Чип часов: Высокоточный чип DS3231
Точность часов: в пределах 0-40 ℃, Точность составляет 2ppm, а годовая погрешность составляет около 1 минуты
Чип памяти: AT24C32 (объем памяти 32K)

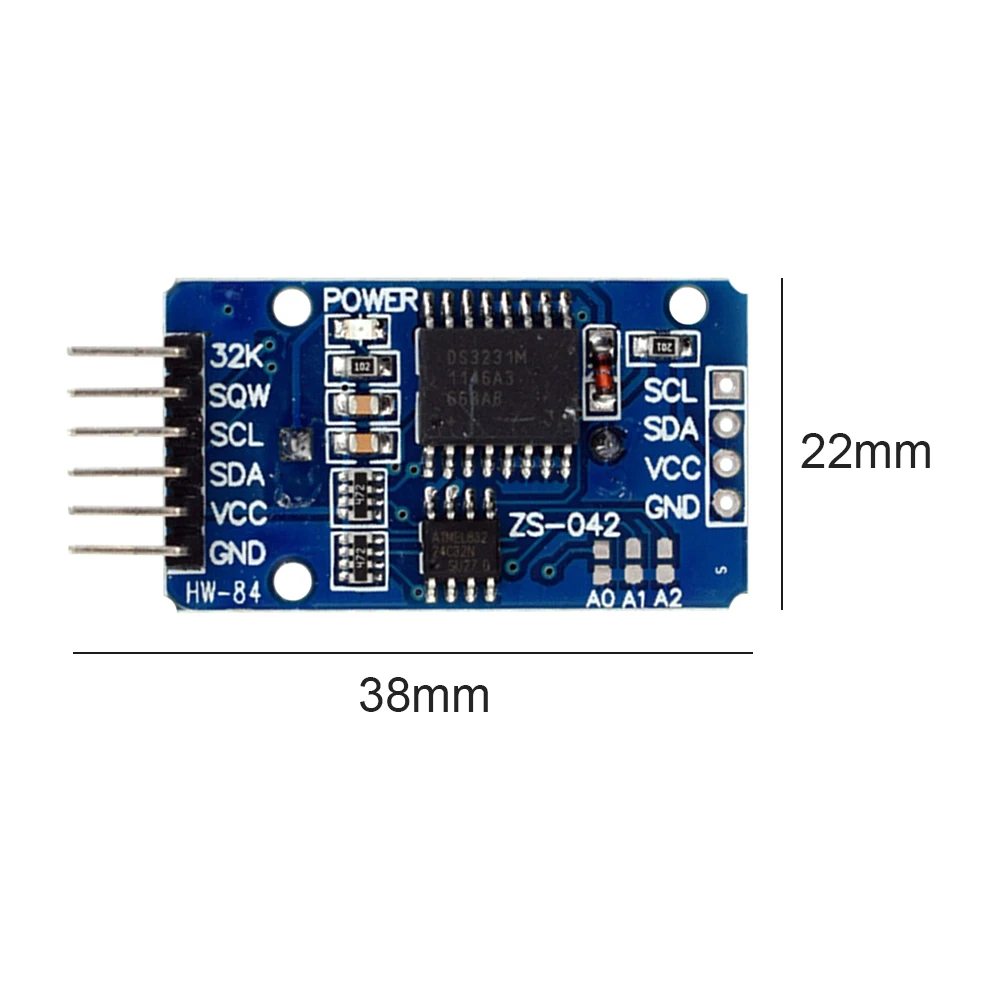

Размер изделия: 38*22*14 мм
Вес изделия: 9 г
Размер упаковки: 50*50*20 мм
Посылка Вес: 9 г
Примечание:
В связи с различиями мониторов и эффектами освещения реальный цвет товара может немного отличаться от цвета на фотографиях. Спасибо!
Возможны отклонения в 1-2 см вследствие измерений вручную.
Модуль DS3231-1 шт.
