Предназначено для включения/выключения устройств по радиосигналу от пульта управления (ПУ). Может работать в 3-х режимах: фиксированный двухкнопочный, фиксированный однокнопочный и “на удержание”.
Применяется в автомобилях любой марки.
В реле предусмотрены функции добавления нового пульта и выбора режима работы. Управление функциями осуществляется с помощью кнопки реле через отверстие в корпусе. Визуальная диагностика управления функциями обеспечивается за счет применения полупрозрачного корпуса и встроенного светодионого индикатора.

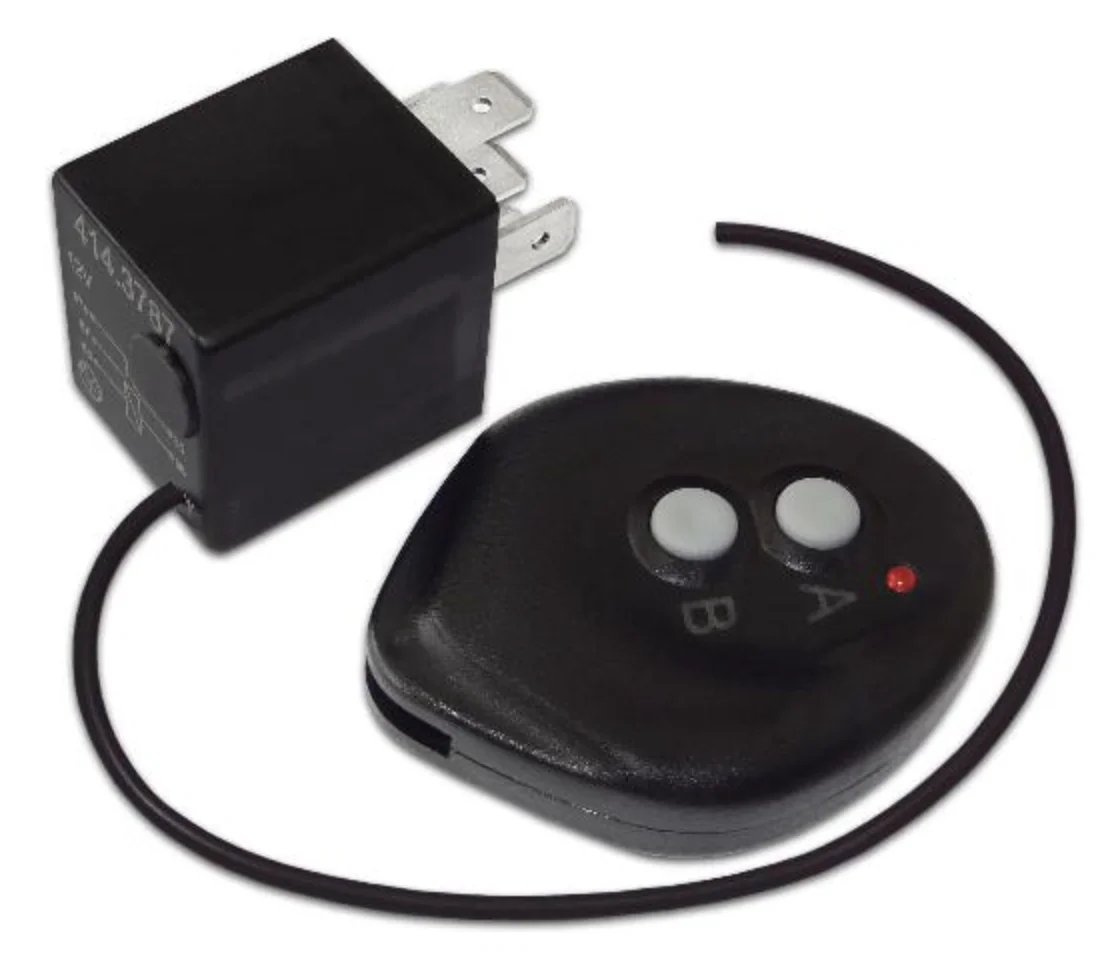

В комплект поставки входит ПУ с двумя кнопками (“А” и “В”), светодиодным индикатором и элементом питания.
Характеристики
Номинальное напряжение, В 12
Ток коммутации, не более, А 25
Ток потребления, выкл/вкл, мА 10/60
Дальность действия пульта (в прямой видимости), не менее, м 50
Частота радиосигнала, МГц 433,92
Габаритные размеры пульта, мм 52х42х13
Габаритные размеры реле, мм 40х28х25
Максимальное количество пультов, шт 10
Масса пульта, не более, кг 0,02
Масса реле, не более, кг 0,025
Тип элемента питания Батарея А27
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Добавление пульта
1.1 Извлечь заглушку из отверстия корпуса для доступа к кнопке.
1.2 Подать питание на контакты реле “85” и “86” в любой полярности.
1.3 Нажать кнопку реле кратковременно. Индикатор реле начнет мигать. Если память заполнена - индикатор мигнет 1 раз (1с) и выйдет из режима.
1.4 Нажать любую из кнопок (“А”, “В”) на ПУ кратковременно. Количество миганий индикатора ПУ свидетельствует:
1 раз (1с) - память заполнена;
2 раза (по 0,5с) - этот пульт уже в памяти;
3 раза - пульт добавлен и сохранен в энергонезависимой памяти.
Если индикация не изменяется, значит пульт не опознан или неисправен.
1.5 При необходимости, повторить п.1.4 с другим пультом.
1.6 Нажать кнопку реле кратковременно.
1.7 Отключить питание реле.
1.8 Установить заглушку на место.
2 Установка режима работы
Реле может работать в одном из трех режимов:
№1. Фиксированный двухкнопочный: кнопка “А” -включение, кнопка “В” - выключение;
№2. “На удержание”: любая кнопка (“А” или “В”) нажата - реле включено, отжата - реле выключено;
№3. Фиксированный однокнопочный: любая кнопка (“А” или “В”) - включение/выключение.
2.1 Повторить п.1.1, п.1.2.
2.2 Нажать и удерживать кнопку реле не менее 3с. Поочередно начнут переключаться режимы работы. Количество миганий индикатора реле соответствует режиму работы:
1 раз - режим №1;
2 раза - режим №2;
3 раза - режим №3.
2.3 Отпустить кнопку реле сразу после индикации нужного режима. Выбранный режим сохранится в энергонезависимой памяти.
2.4 Повторить пункты 1.7 и 1.8.
3 Стирание из памяти пультов
3.1 Повторить п.1.1.
3.2 Нажать и удерживать кнопку реле.
3.3 Повторить п.1.2.
3.4 Отпустить кнопку. Индикатор мигнет 5 раз, сигнализируя о стирании из памяти одновременной ВСЕХ пультов, и установится режим работы №1.
Невозможно частичное стирание пультов из памяти!
3.5 Повторить пункты 1.7 и 1.8.
4 Проверка работоспособности элемента питания пульта
Нажать любую кнопку на ПУ. Светодиодный индикатор ПУ должен мигать. Отсутстивие мигания свидетельствует об отсутствии (или неисправности) элемента питания.
