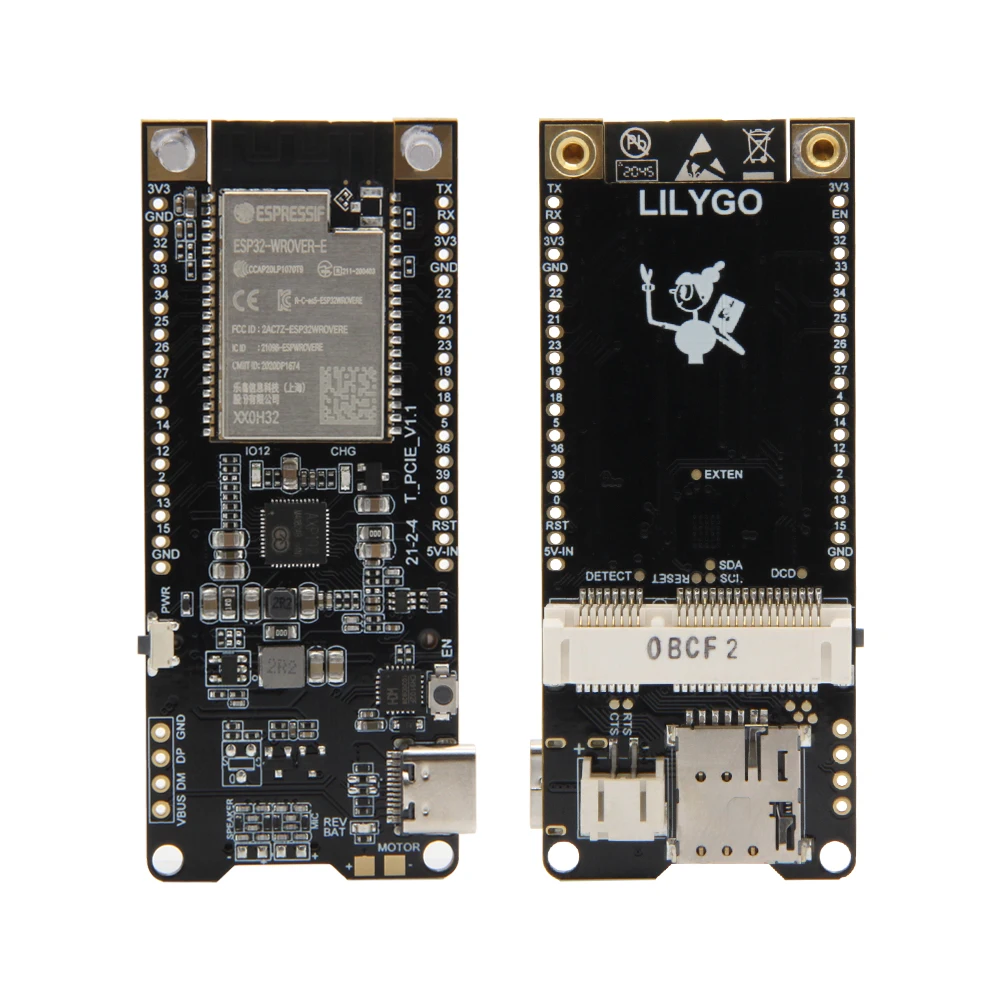

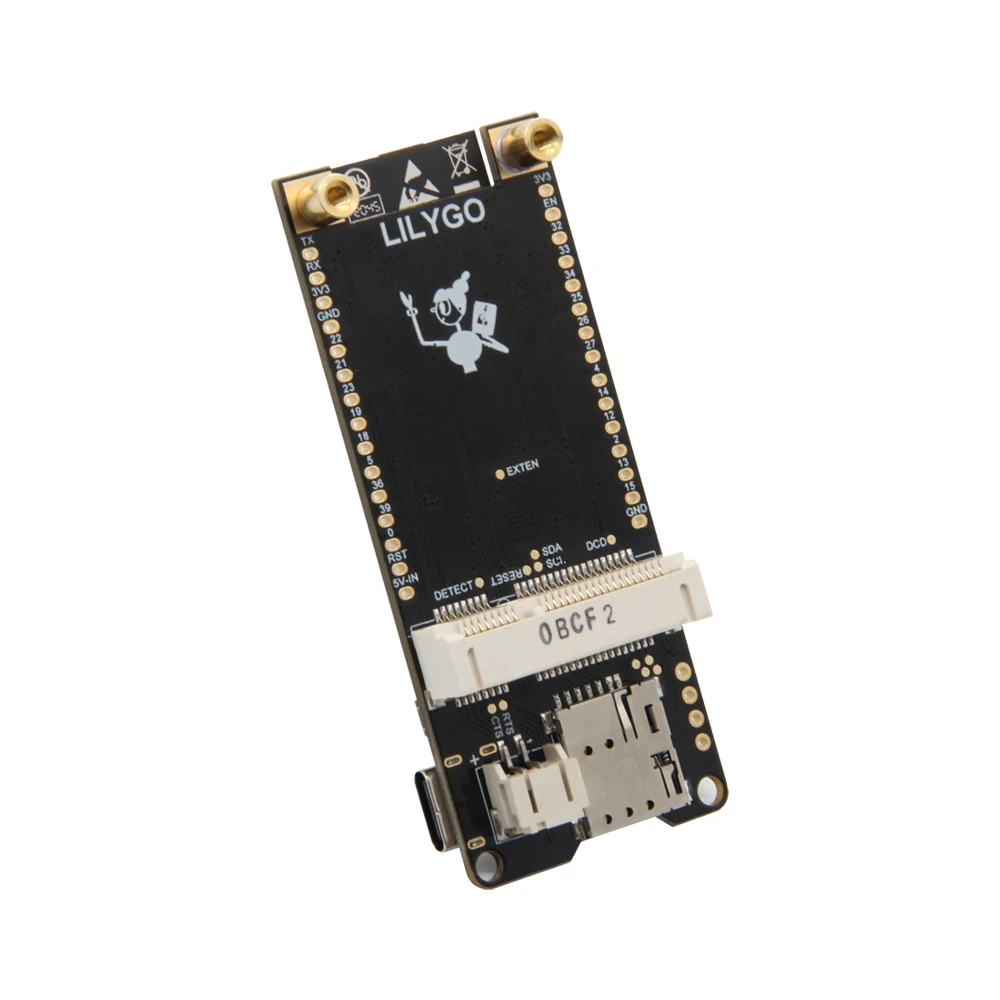

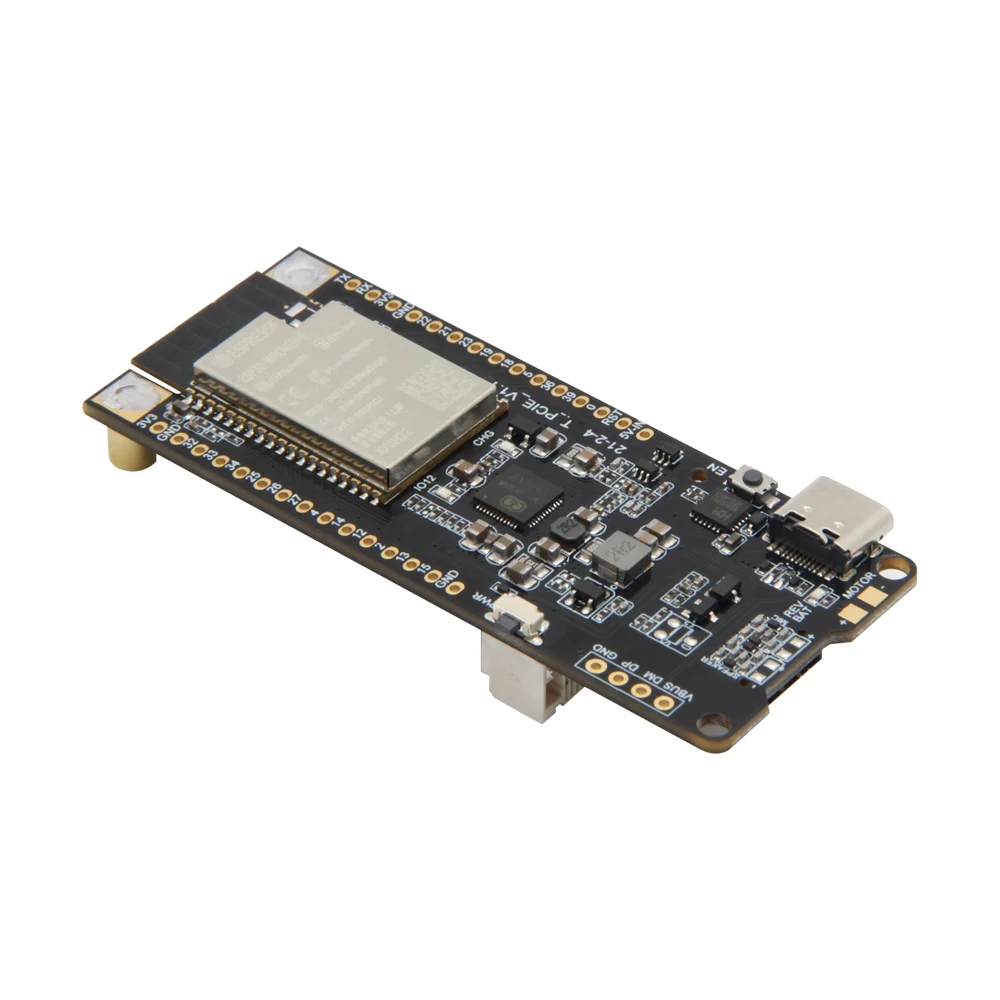

LILYGOTTGO T-PCIE AXP192 Чип WIFI Bluetooth Nano SIM серия компонентная макетная плата оборудование

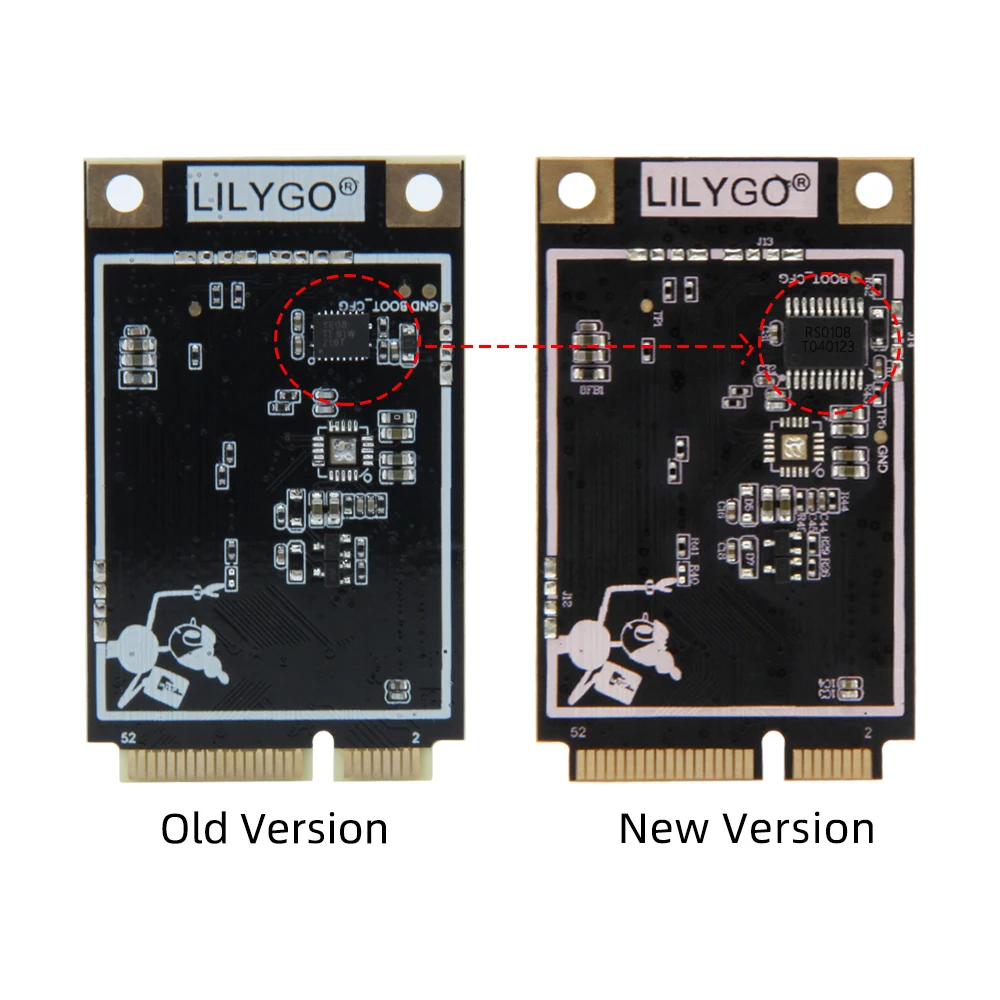

Примечание: плата TF обновлена до самостоятельного выскакивания

Описание товара

Технические характеристики оборудования

Чипсет

ESP32-WROVER-B, чип управления питанием AXP192

Вспышка

4 Мб

PSRAM

8 Мб

SRAM

520 КБ SRAM

Кнопка

PWR выключатель питания, сброс

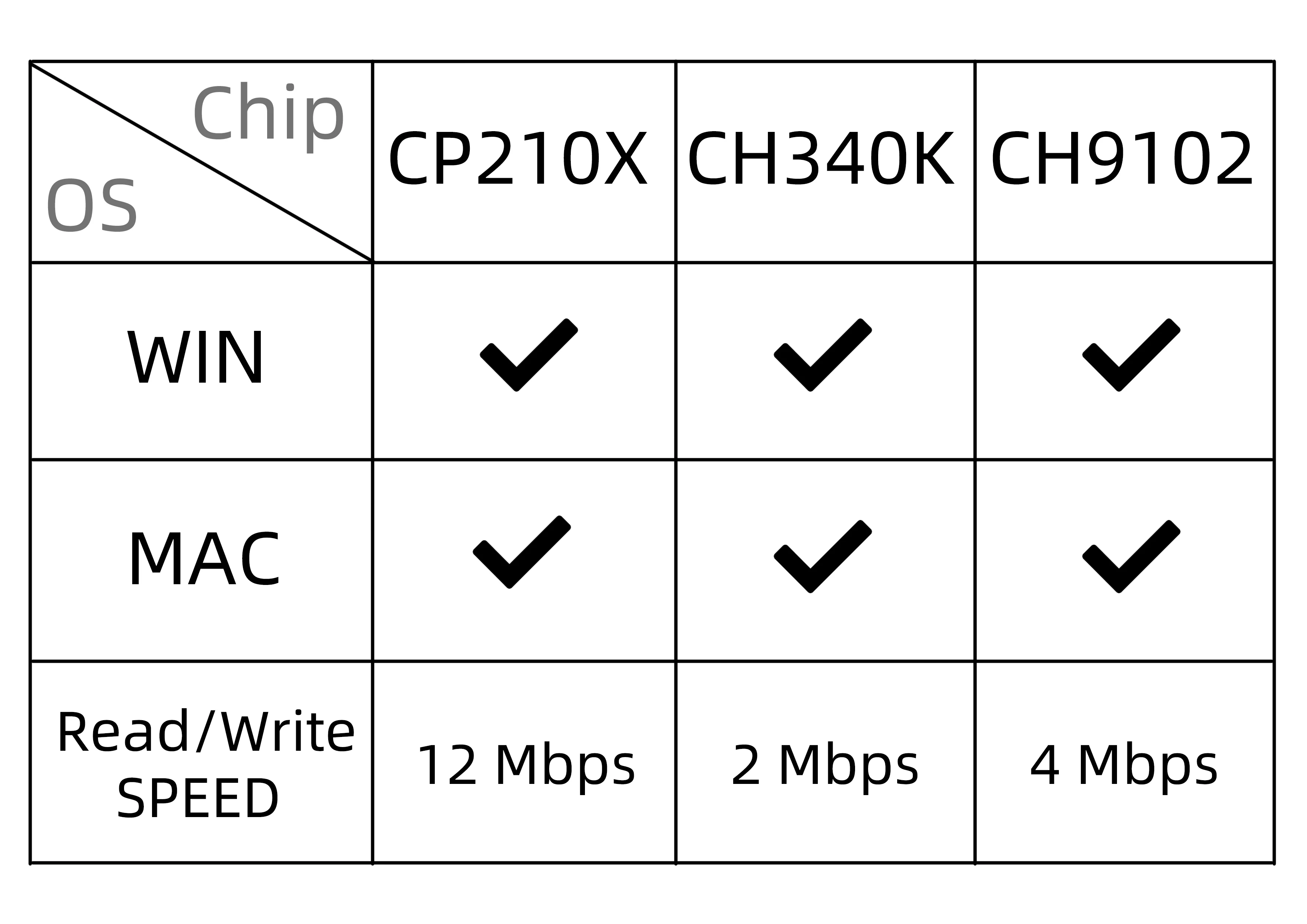

USB в TTL

CP2104 или CH9102F

Бортовые часы

40 МГц кристаллический осциллятор

Периферийные устройства

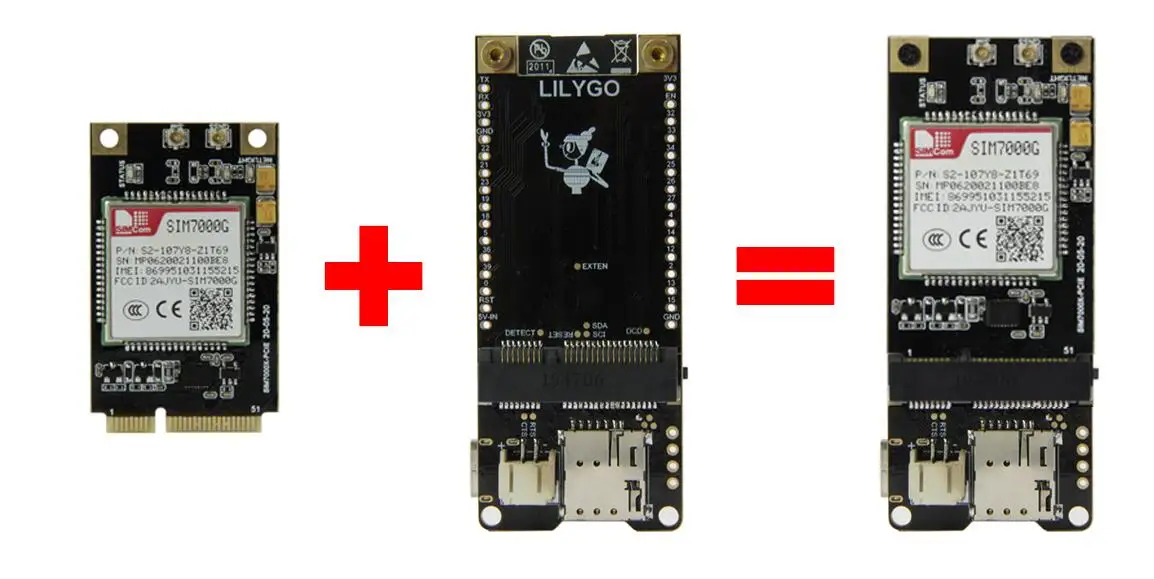

Слот для sim-карты Nano, Мини слот для карт PCIE

Антенна

Встроенная антенна (по умолчанию)

Рабочее напряжение

2,7 V-3,6 V

Рабочий ток

Ток сна

О 700uA

Диапазон рабочих температур

-40 ℃ ~ + 85 ℃

Размеры

75*33*10,5 мм

Вес

14,5 г

Характеристики источника питания

Вход источника питания

USB 5V/1A

Зарядный ток

500 мА

Вход батареи

3,7-4,2 V

Заряд ic

AXP192

JST Коннектор

2Pin 2,0 мм

USB

Тип C

Wi-Fi

Стандартный

FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC (чип ESP32)

Протокол

802,11 b/g/n(802.11n, скорость до 150 Мбит/с) A-MPDU и A-MSDU полимеризация, поддержка интервала защиты 0.4мкс

Частотный диапазон

2,4 ГГц ~ 2,5 ГГц (2400 м ~ 2483,5 м)

Мощность передачи

22dBm

Расстояние связи

300 м

Bluetooth

Протокол

Соответствует стандарту bluetooth v4.2BR/EDR и BLE

Радиочастота

С чувствительностью-97dBm NZIF приемник класса-1, класс-2 и класс-3 эмиттер AFH

Аудио Частота

CVSD & SBC Аудио Частота

Спецификация Программного Обеспечения

Режим Wi-Fi

Станция/SoftAP + станция/P2P

Механизм безопасности

WPA/WPA2/WPA2-Enterprise/WPS

Тип шифрования

AES/RSA/ECC/SHA

Обновление прошивки

UART скачать/OTA (через сеть/хост для загрузки и записи прошивки)

Разработка программного обеспечения

Поддержка разработки облачного сервера/SDK для разработки прошивки пользователя

Сетевой протокол

МР4, мр6, SSL,TCP/UDP/HTTP/FTP/MQTT

Конфигурация пользователя

Набор инструкций AT +, облачный сервер, android/iOSapp

ОС

FreeRTOS

Дополнительная информация:

Https://github.com/Xinyuan-LilyGO/LilyGo-T-PCIE

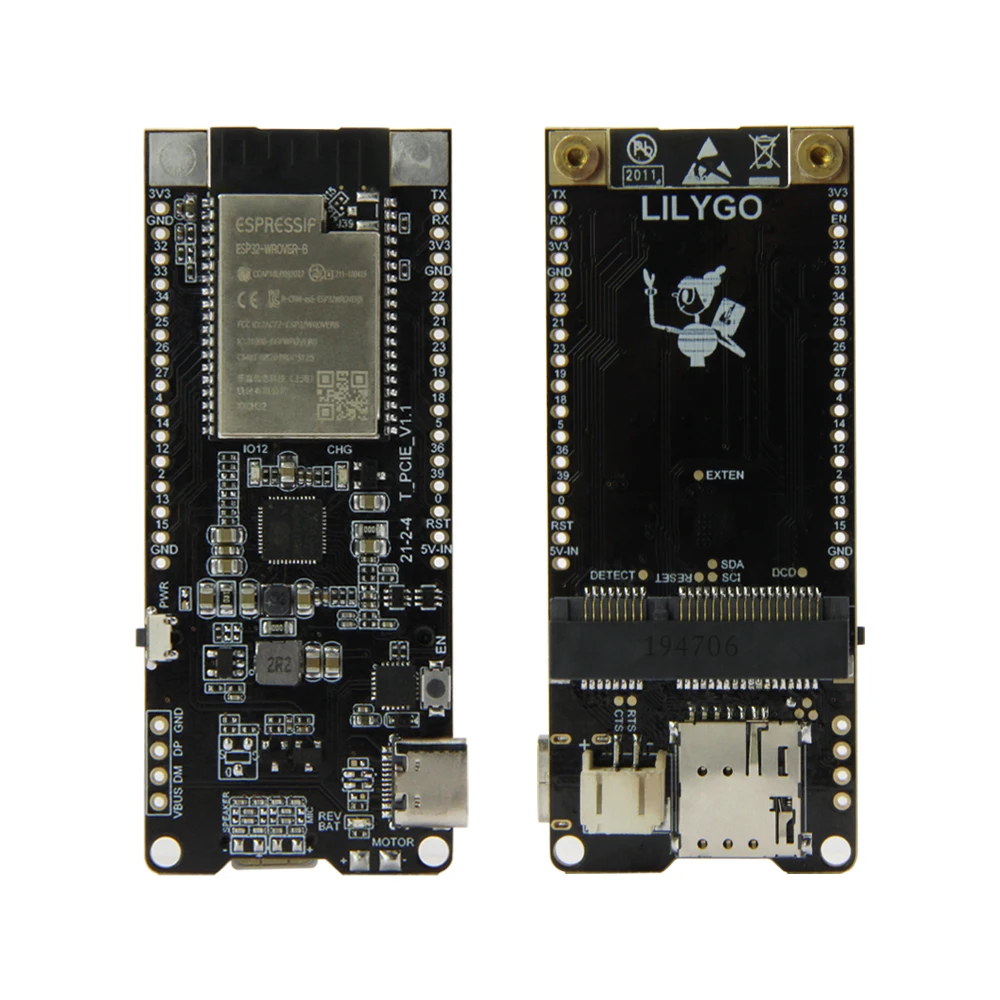

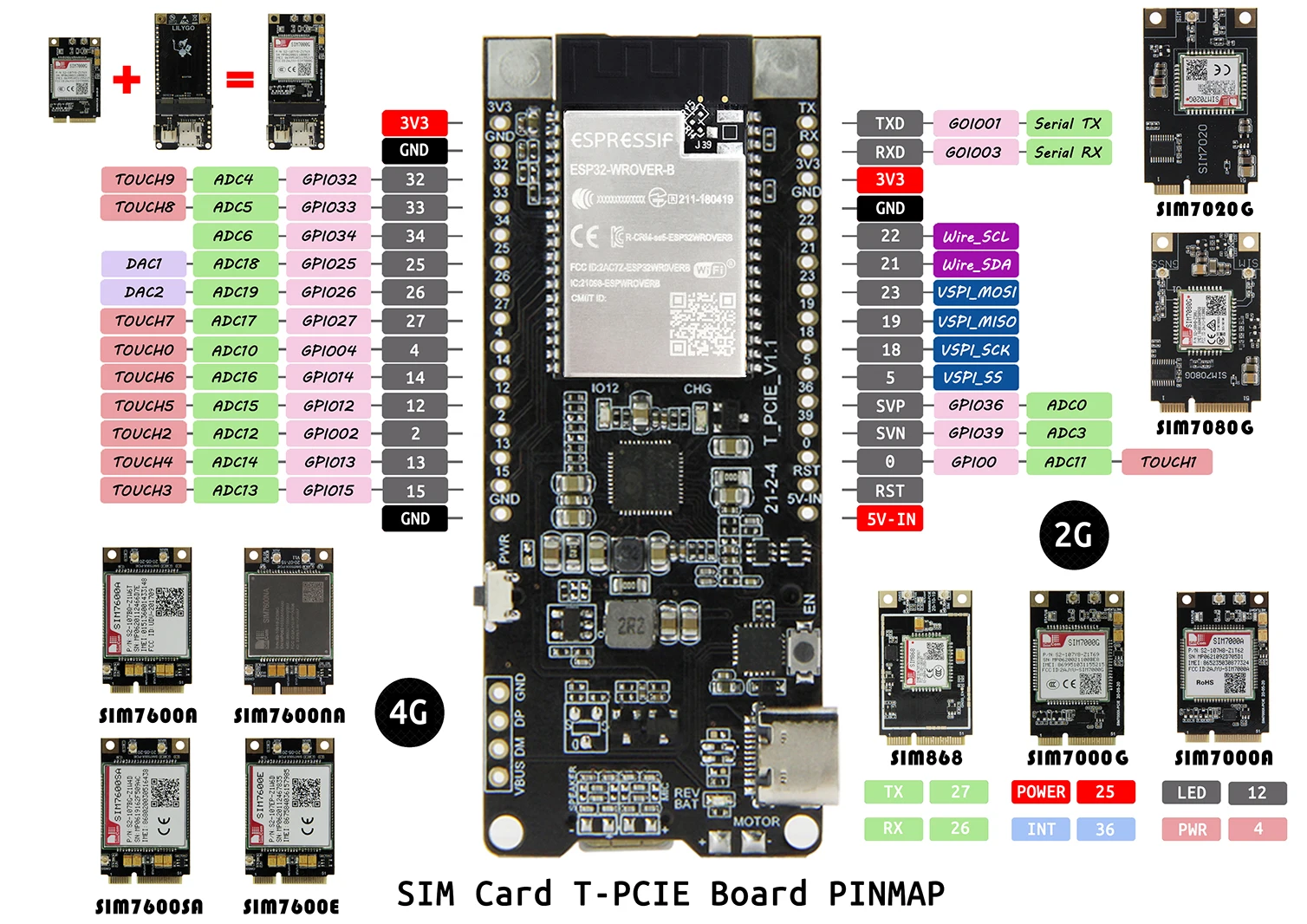

Штифт продукта:

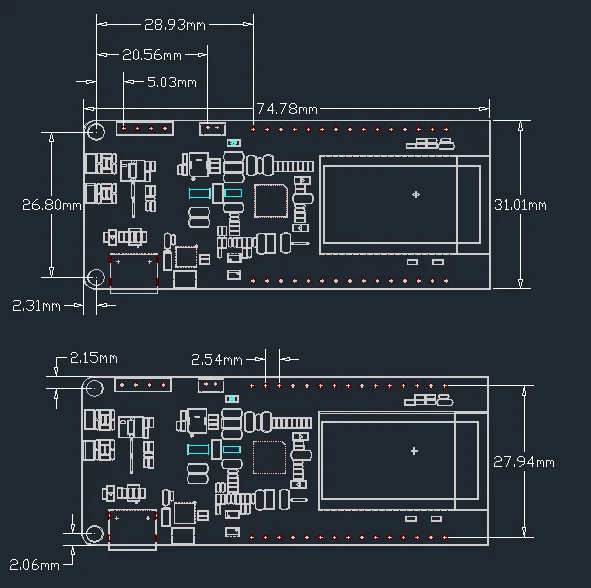

Размер изделия

Детали продукта

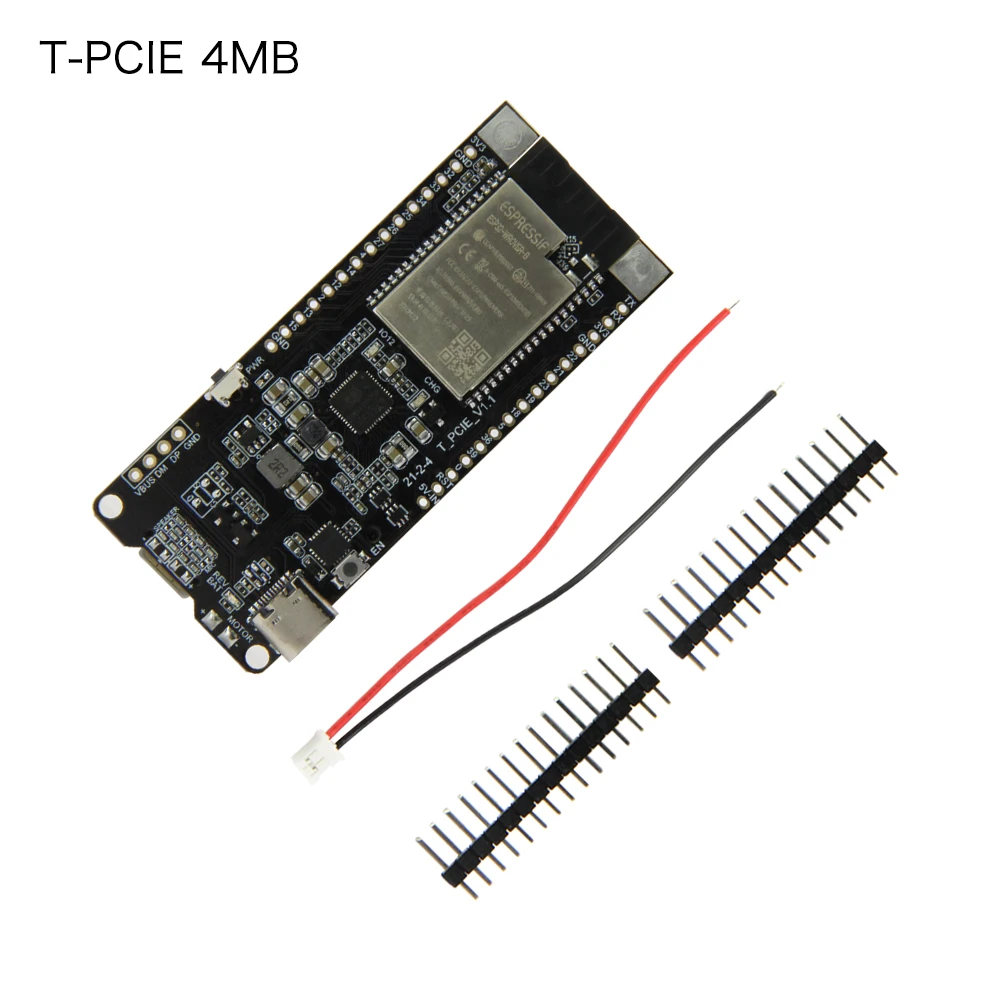

Список доставки

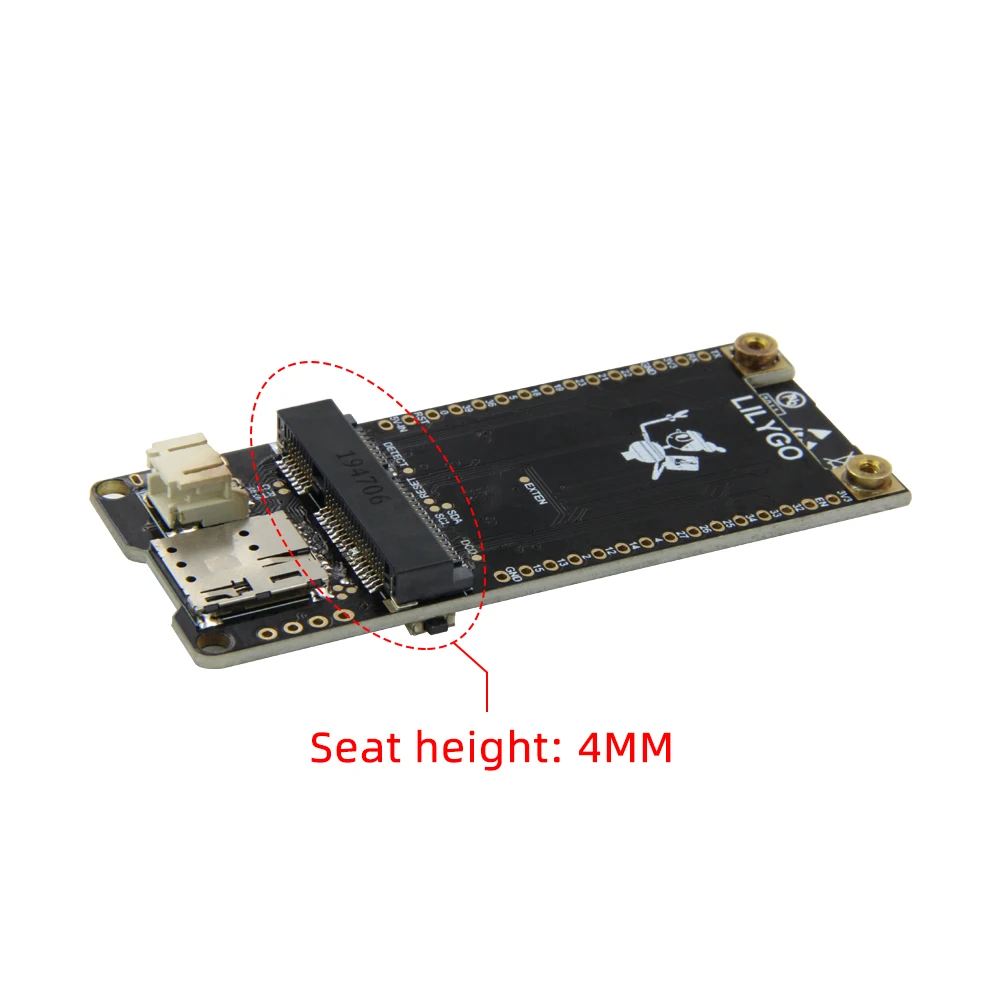

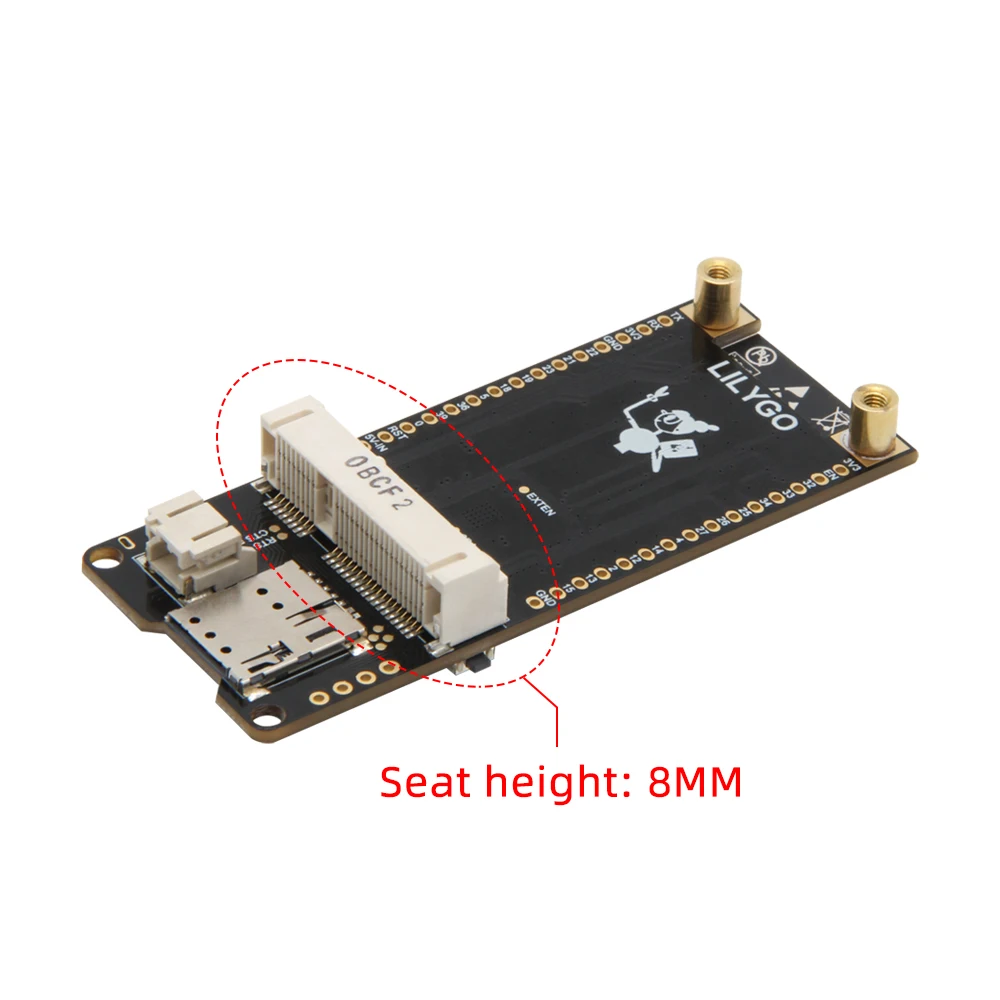

T-PCIE 4 Мб вариант (4,0 H сиденья/8,0 H сиденья)



T-PCIE 16 Мб(4,0 H сиденья/8,0 H сиденья)

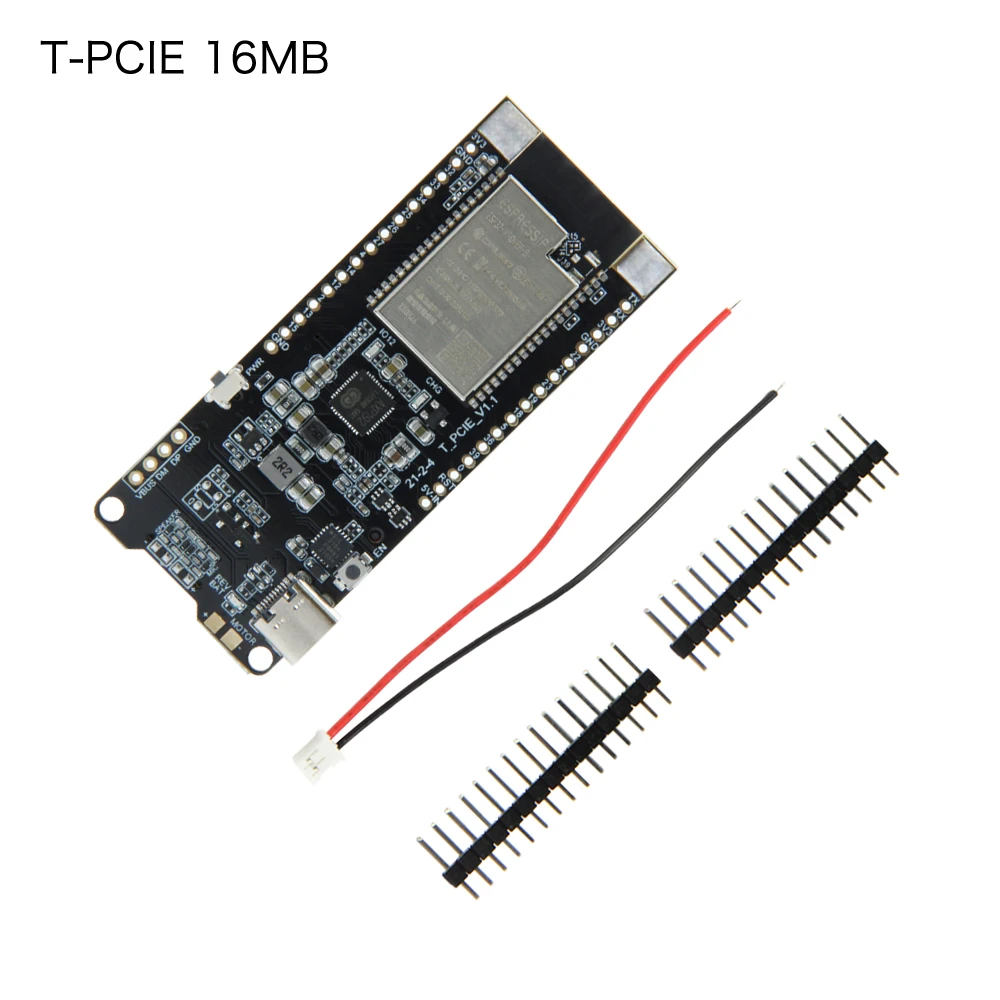

1 X T-PCIE 16 Мб

1 X зарядный кабель

2 X Pin
