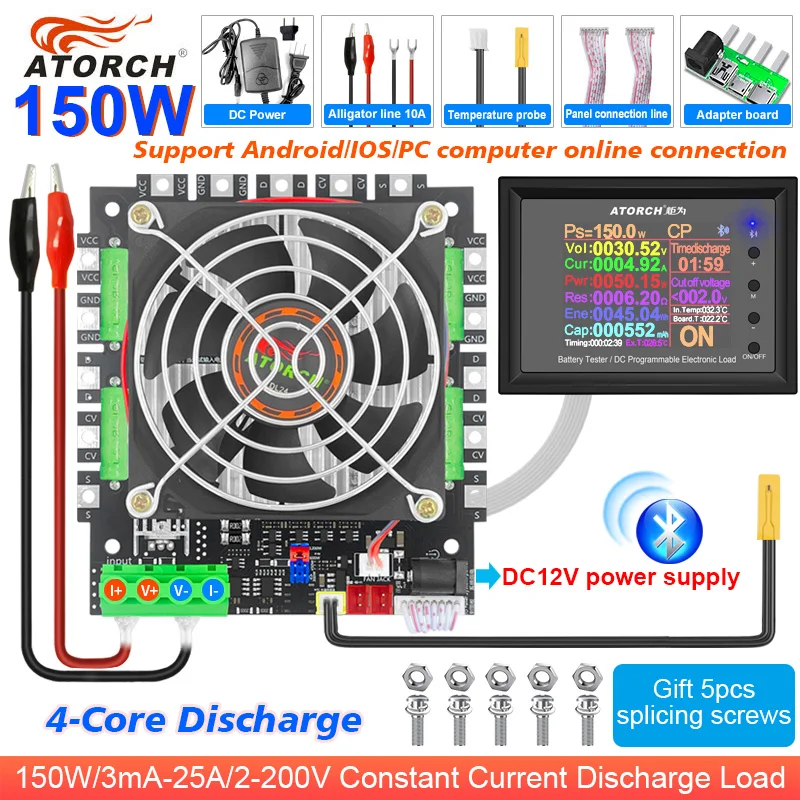

Регулируемый Многофункциональный тестер аккумулятора 150 Вт, 25 А

Способ загрузки файлов и DIY 150W 200V & 3mA ~ 25A

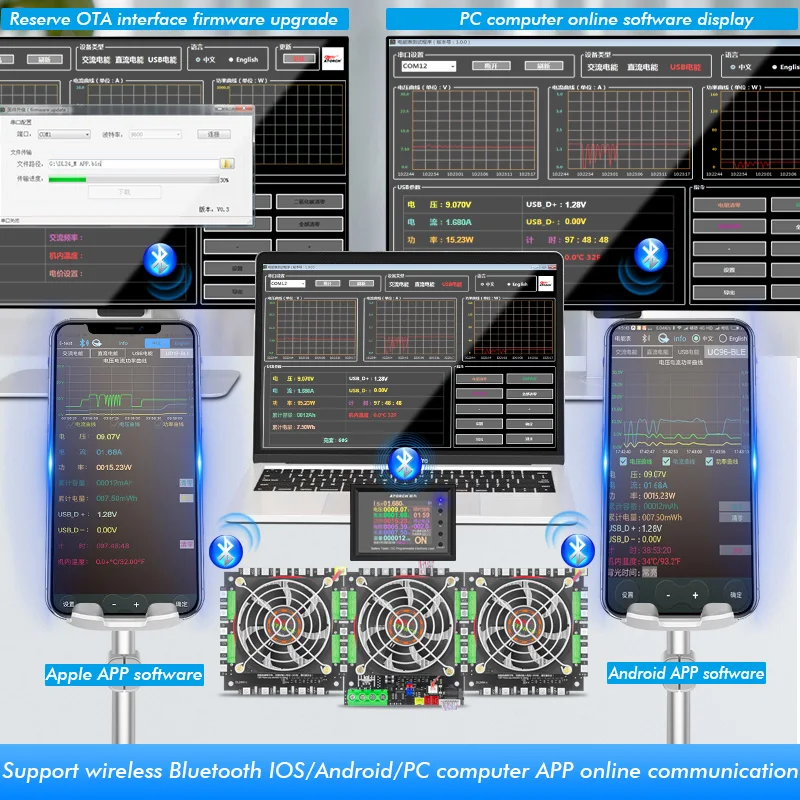

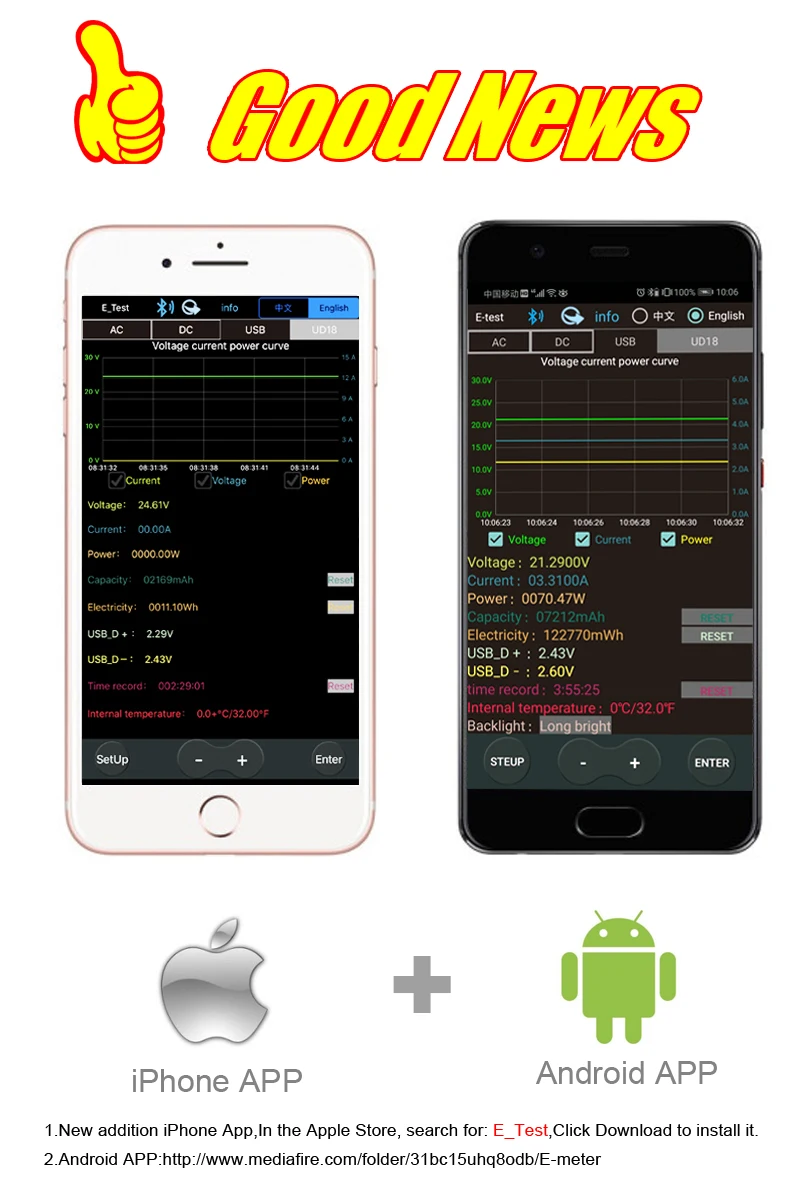

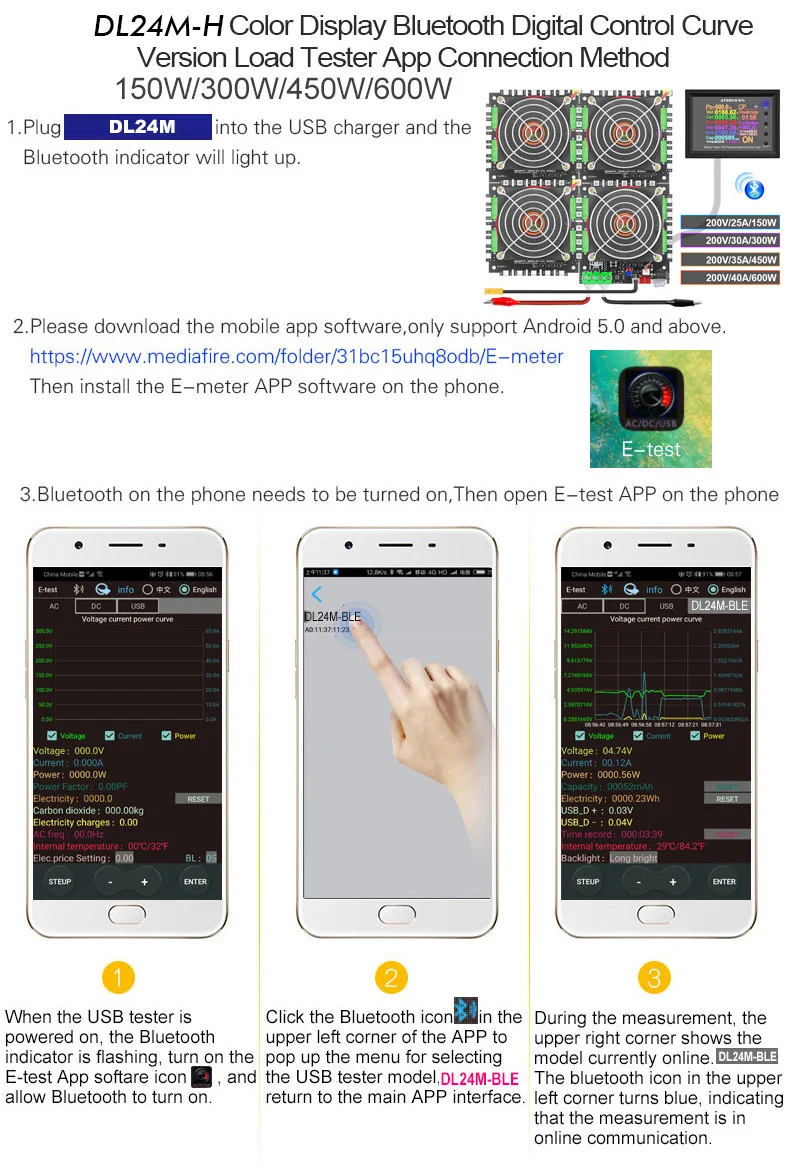

1. Руководство пользователя, Инструкция по установке программного обеспечения для ПК, программное обеспечение для ПК и приложение для Android Ссылка для скачивания: https://www.mediafire.com/folder/7mqy150hmfusv/DL24M2, приложение IOS: Поиск E_test на iphone APP store для загрузки3, приложение для Android: Найдите e-тест в Google play, чтобы загрузить вниз4, 150 Вт тестер батареи ограниченная по времени разрядка, отключение разряда, поддержка прошивка OTA обновления

-- Параметры продукта --

Электрические параметры (V * A

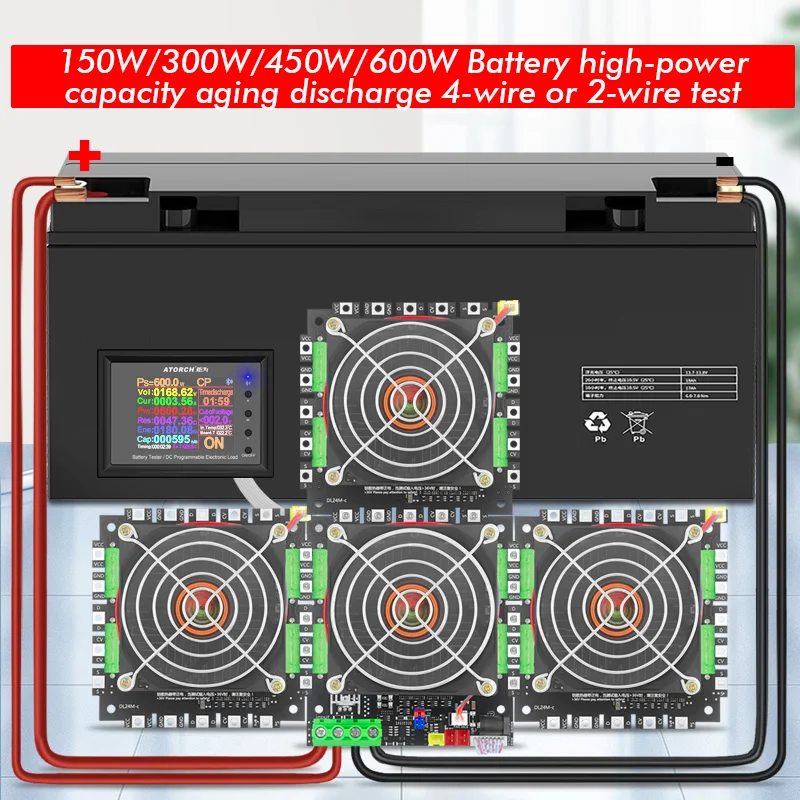

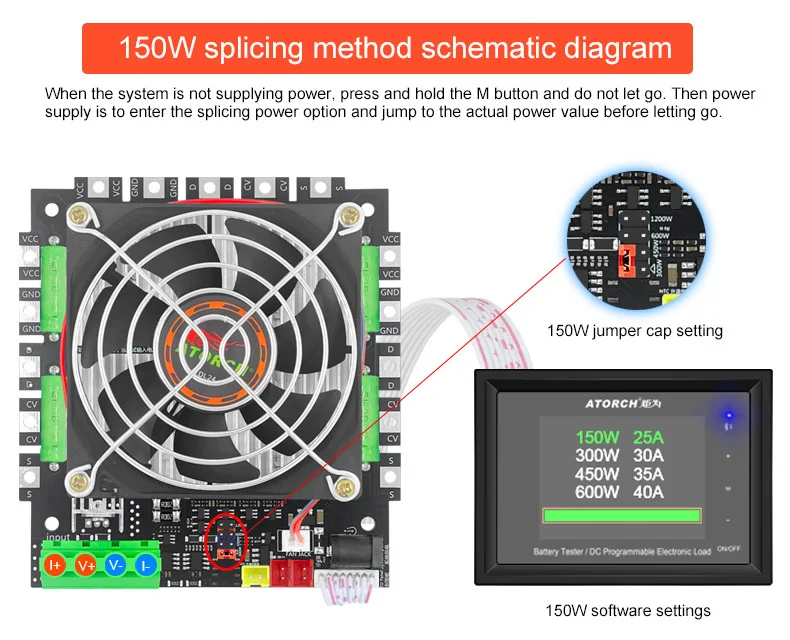

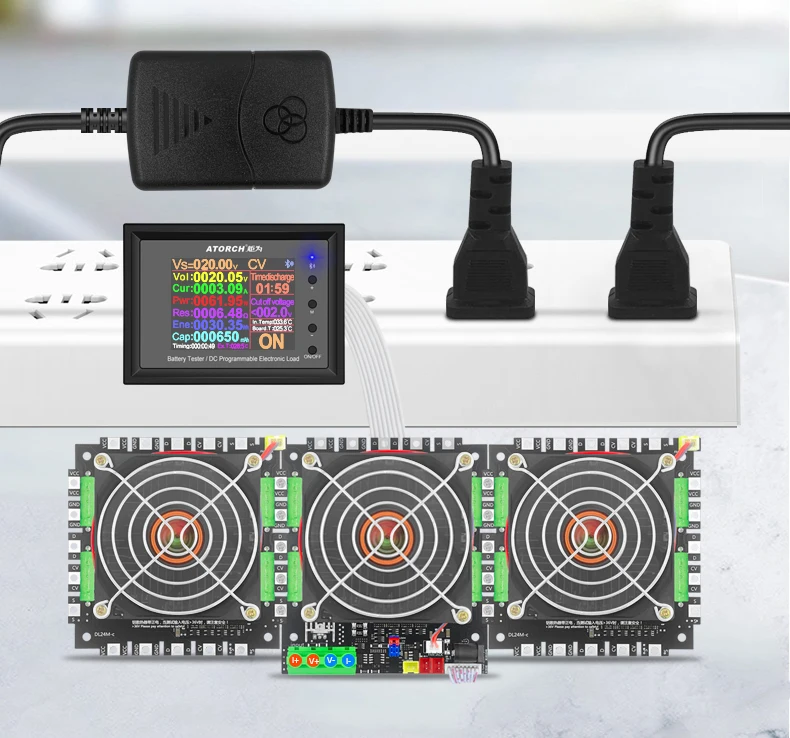

Расположение и способ установки перемычки продукта (150 Вт ~ 600 Вт)

(DIY 150 Вт/DIY 300 Вт/DIY 450 Вт/DIY 600 Вт)Когда продукт покидает фабрику, по умолчанию: 150 Вт (Перемычка была установлена до 150 Вт)Когда этот продукт имеет различные мощности, вам нужно установить перемычку, пожалуйста, следуйте следующему способу установки!@ 150W 3mA ~ 25A (V * A<150W)@ 300W 3mA ~ 30A (V * A<300W)@ 450W 3mA ~ 35A (V * A<450W)@ 600 Вт 3ма ~ 40А (V * A<600 Вт)

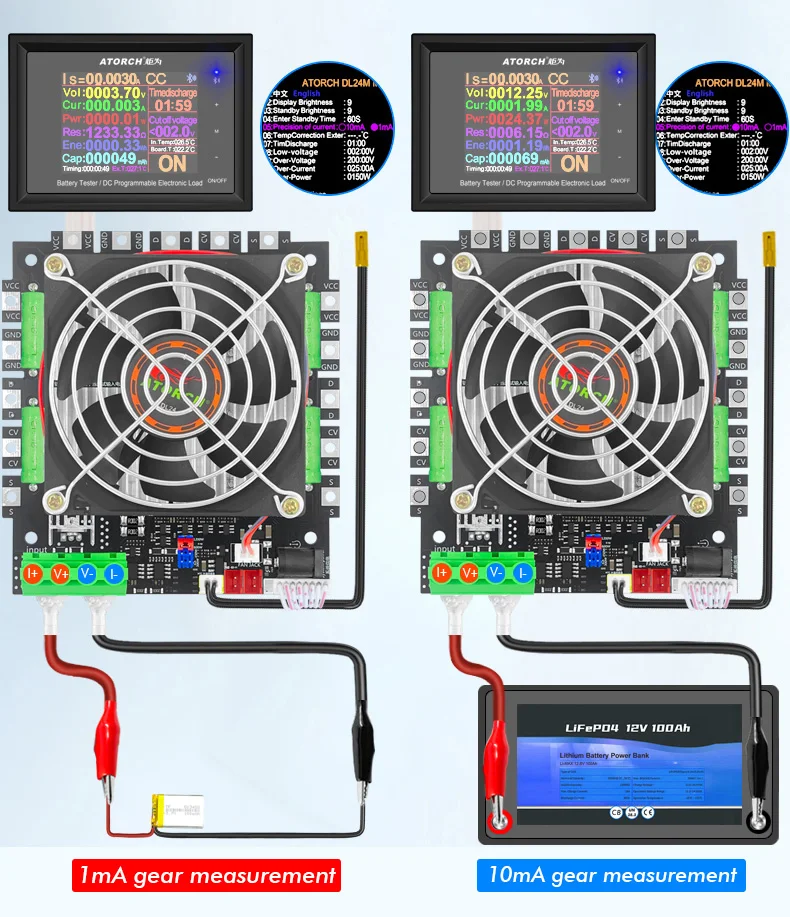

Два вида тестового механизма 1 мА или 10 мА

Способ работы: нажмите кнопку «Вкл/Выкл», чтобы войти в фон, нажмите кнопку «M», выберите пункт 05: точность тока: O10mA ● 1mA, набор "+" или "-"(Советы: Начните тест с минимум 3 мА)

Ознакомление с основными функциями часто используемых

1) Короткое нажатие кнопки «Вкл/Выкл» для запуска и остановки, короткое нажатие на верхний левый угол кнопки «M», чтобы перемещать курсор, а затем отрегулировать соответствующее значение с помощью кнопки «+/-»2) Нажмите кнопку «+/-» одновременно, чтобы очистить все накопленные данные, такие как емкость тока, Время работы батареи, И т. Д. (нажмите кнопку «Вкл/Выкл», чтобы войти в фон, также можно очистить в фоновом меню)3) Нажмите кнопку «M» и режим функции начнет мигать, затем нажмите кнопку «+/-», чтобы выбрать функцию (CC/CV/CR/CP/BRT/PT)4) В режиме выключения нажмите кнопку «Вкл/Выкл», чтобы войти в фоновый интерфейс, затем нажмите кнопку «М», чтобы переключить колонку настройки, И кнопка «+/-» для регулировки номера5) Короткое нажатие кнопки «+/-» в столбце точности постоянного тока интерфейса настройки фона для переключения точности постоянного тока (10мА или 1мА)6) Если система не обеспечивает питание, нажмите и удерживайте кнопку «M» и не отпускайте. Затем включите снова. Введите вариант питания сплайсинга и перейти к фактическому значению мощности, прежде чем отпускать7) нажмите кнопку «M», режим работы начнет мигать, нажмите кнопку «M» еще раз, чтобы ввести значение настройки ограниченного по времени разряда и выключить значение столбца напряжения

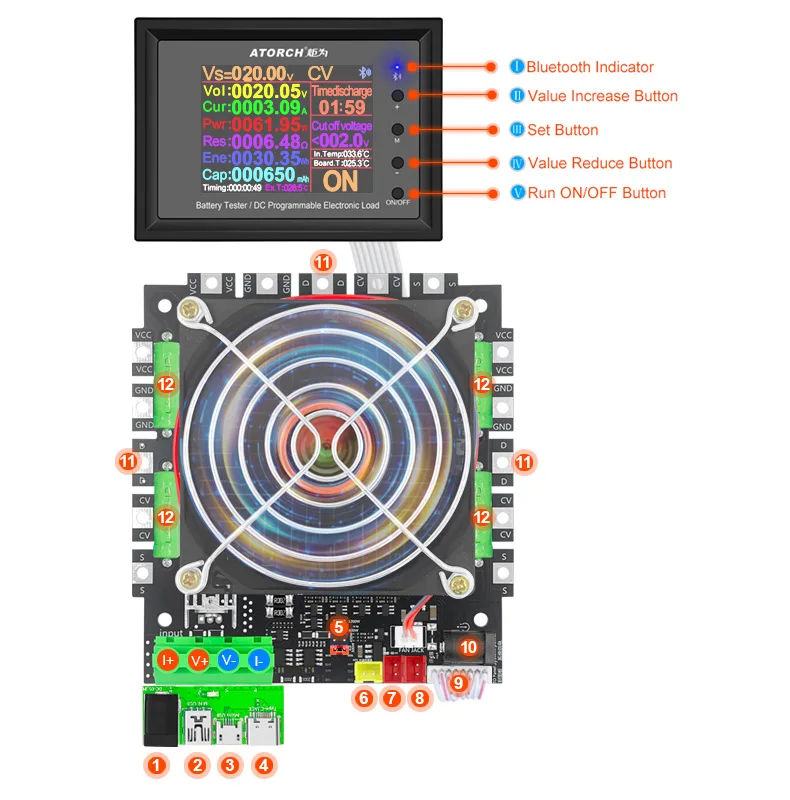

Основные кнопки и описание панели

Ⅰ: индикатор Bluetooth (мигает в ожидании подключения по Bluetooth, длинный светильник указывает на удачное соединение)Button: "+" Кнопка увеличения Vave (короткое нажатие кнопки для увеличения числа, длительное нажатие кнопки для непрерывного увеличения, когда режим мигает, короткое нажатие кнопки для переключения назад)Ⅲ:"M" набор бутон (Длительное нажатие кнопки "M" для запуска функционального режима, нажмите кнопку «+» или «-», чтобы переключить режим CC/CV/CP/CR/BRT/PT, нажмите кнопку «M» для запуска функционального режима, короткое нажатие «M» снова ключ для переключения между разрядом времени и отключением напряжения. Нажмите кнопку «+» или «-», чтобы установить значение, по умолчанию выключено)Ⅳ: «-» значение уменьшает бутон (короткое нажатие кнопки, чтобы уменьшить количество и длительное нажатие кнопки, чтобы уменьшить непрерывно. Когда режим мигает, короткое нажатие для переключения вперед)ВКЛ./ВЫКЛ. Кнопка ВКЛ./ВЫКЛ. (короткое нажатие кнопки, ВКЛ./ВЫКЛ.Удерживайте кнопку, чтобы войти в настройки фона продукта, и используйте кнопку «M» и кнопку «+» или «-» для настройки параметров)

Основные параметры и описание

1. Проверка различных входов питания постоянного тока2. Мини-usb порт обнаружения входов3. Входы порта обнаружения Micro USB4. Входы порта обнаружения USB Type-c5.DIY сборка различных позиций резерва мощности (150 Вт/300 Вт/450 Вт/600 Вт)6. Внешний датчик температуры NTC7. Прямой XH2.54-2P сиденья (пожалуйста, не обращайте внимания, не совпадают)8. Прямой XH2.54-2P сиденья (пожалуйста, не обращайте внимания, не совпадают)9,8 p кабель подключен к панели10.DC5.5 системный источник питания (должен поставлять DC12V 1A)11. Увеличить мощность и расширить интерфейс12. Сопротивление x4шт

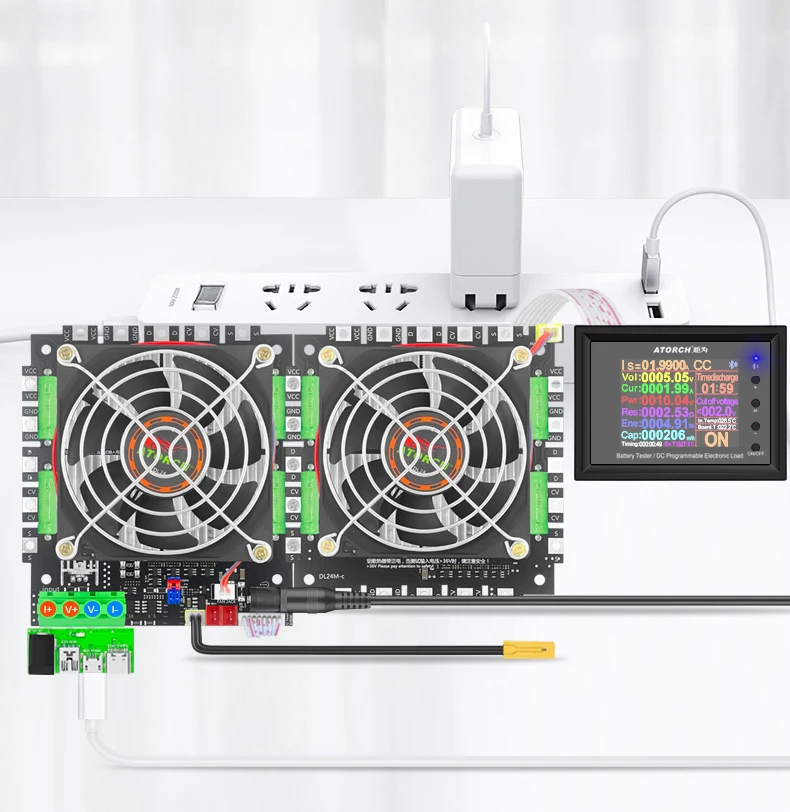

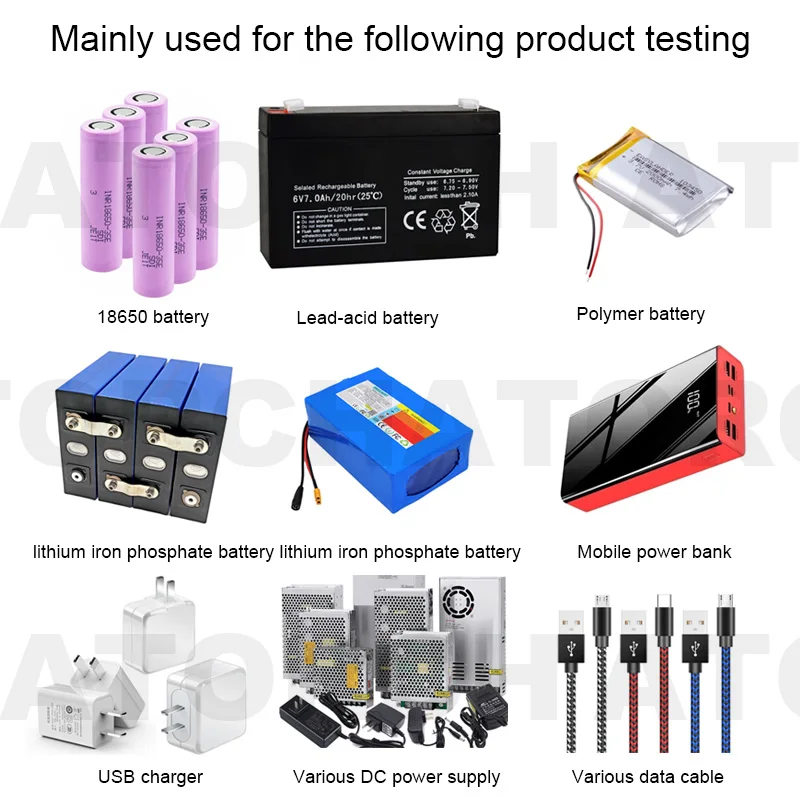

Протестируйте все виды кабелей данных/зарядных устройств

Тест/разрядка/старение/получить всеИграйте и Тестируйте различные usb-кабели для передачи данных/зарядные устройства, сначала используйте кабель для передачи данныхПодключите соответствующий интерфейс нагрузки, подключите, как показано на рисунке ниже, когда нагрузка включена в режиме постоянного токаОтрегулируйте ток так, чтобы падение напряжения было на 1 в меньше, чем условие без нагрузкиТекущее значение в это время-это текущее значение измеренной линии данных

Путем тестирования различных адаптеров питания постоянного тока

Воспроизведение и Измерение тока, напряжения, мощности и других параметров различных адаптеров питания постоянного токаИспользуйте источник питания постоянного тока для подключения постоянного тока к независимому порту источника питания счетчика нагрузки, а затем используйте кнопку «Настройки» для подключения, как показано на рисунке ниже.Точно Отрегулируйте ток, чтобы проверить напряжение и номинальный ток источника питанияИсточник питания постоянного тока также может выдерживаться в течение длительного времени, с прочными функциями, простой в эксплуатации, удобным и быстрым тестированием

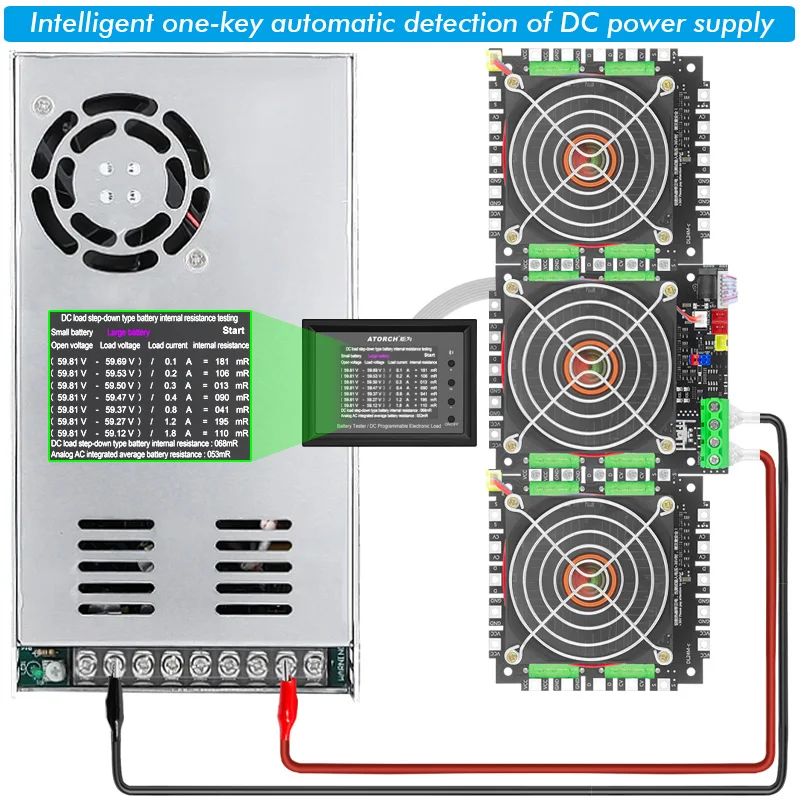

Интеллектуальное автоматическое обнаружение одного ключа источника питания постоянного тока

PT режим зарядки ток мощность производительностиНажмите и удерживайте кнопку M в меню до тех пор, пока индикатор режима не начнет мигать, подождите некоторое время после нажатия десяти клавиш PT modeАвтоматически введите источник питания/зарядное устройство постоянного тока в режим автоматического детектора, затем подключите проверенный источник питания иЗарядное устройство, затем нажмите кнопку Пуск, он автоматически начнет работать в течение определенного периода времени, а затем отчетОтображает 4 вида важных числовых результатов, что делает сложные тесты мгновенно упрощенными, точными и простыми в использовании

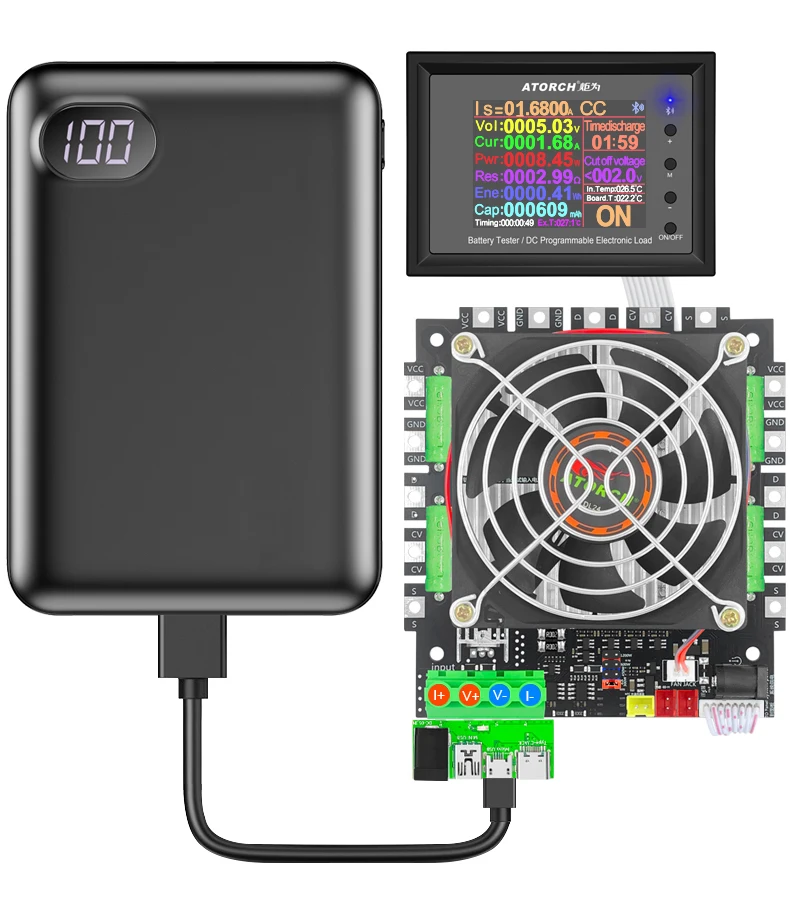

Протестируйте все виды мощности банка

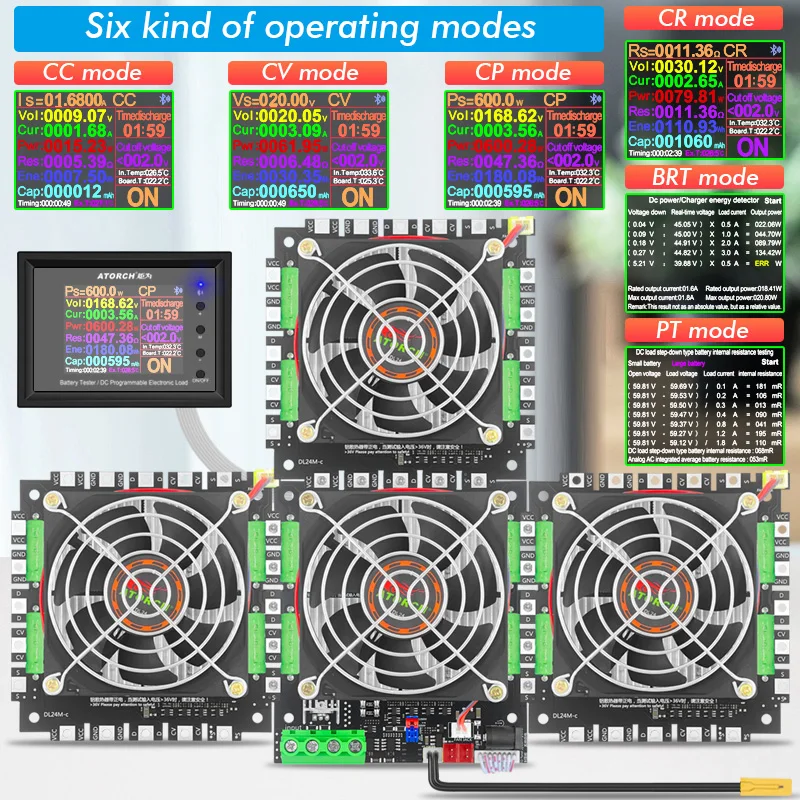

Четыре режима работы

1. Работа с постоянным током (CC)2. Постоянное сопротивление (CR)3. Постоянная мощность (CP)4. Постоянное напряжение (CV)

Фоновые настройки устройства (настройки на китайском/английском языках)

1. Китайские настройки2. Настройки на английском языке

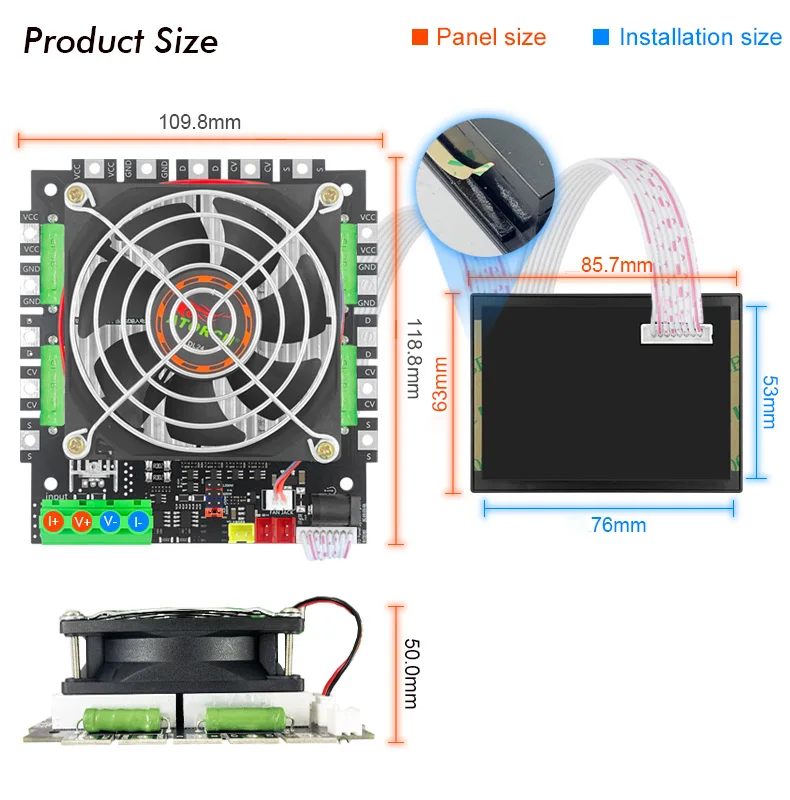

Размер и описание товара
