Высокомощный усилитель звука класса D 400 Вт печатная плата IRFP260N Mosfet Mono Audio Amp D400 DIY

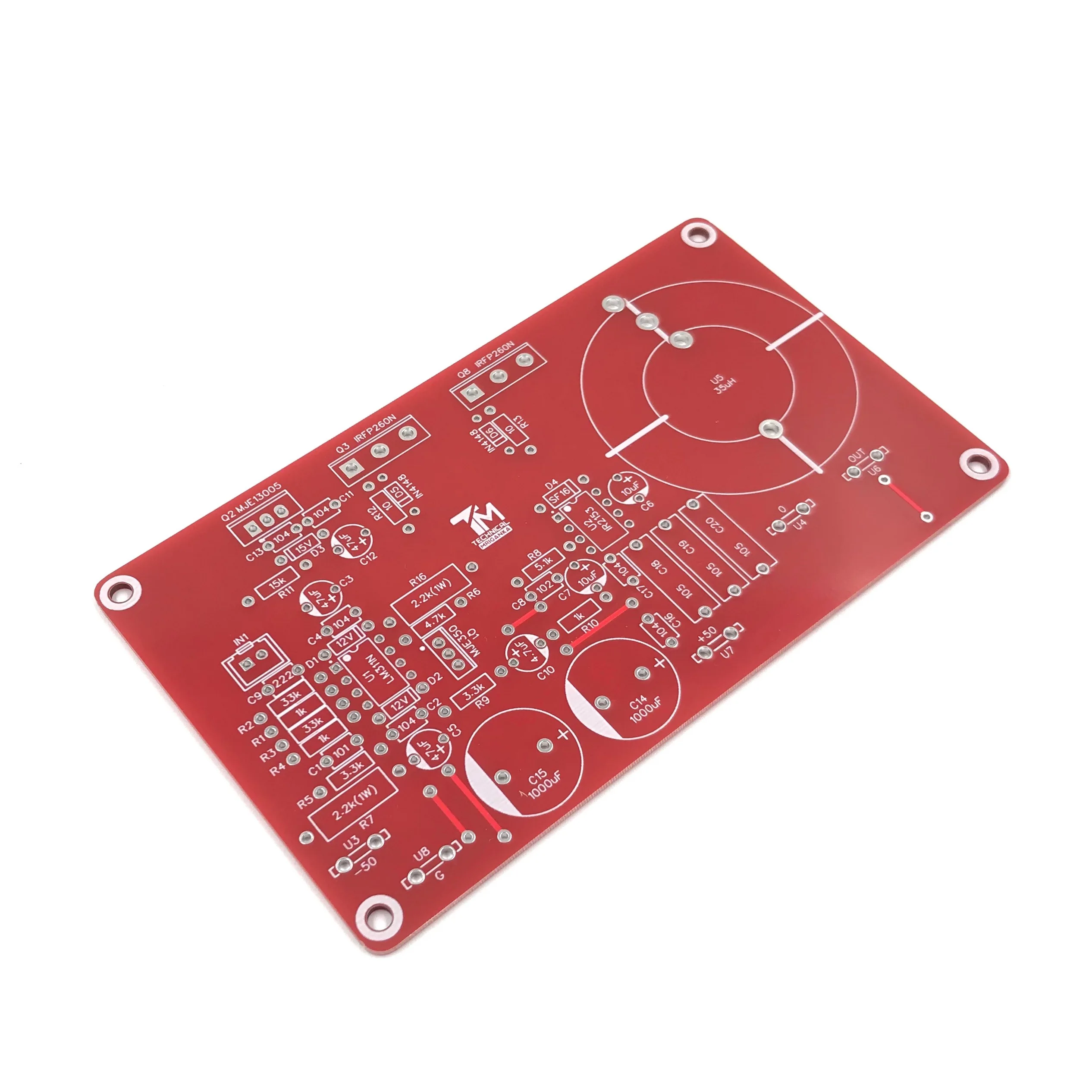

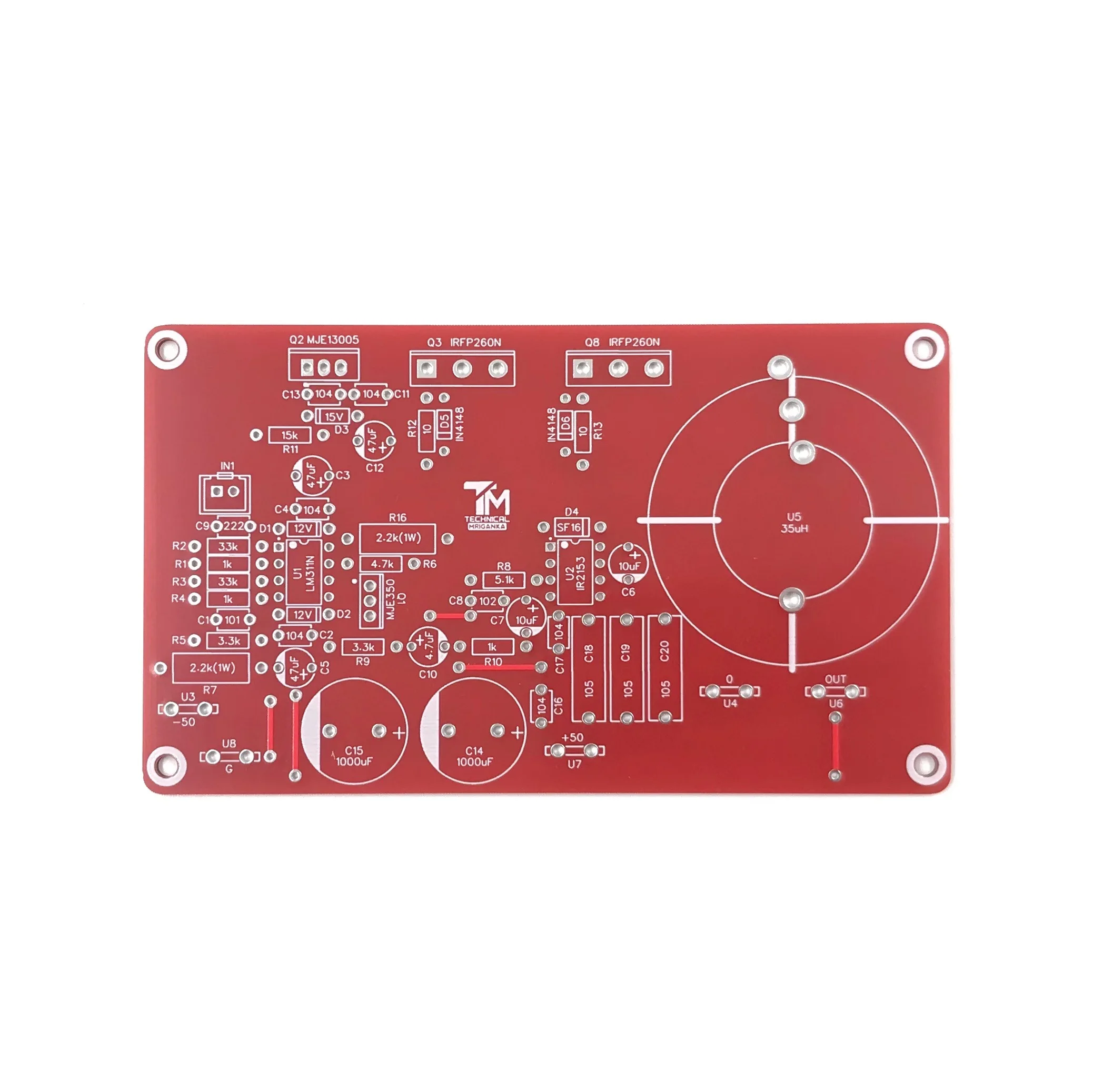

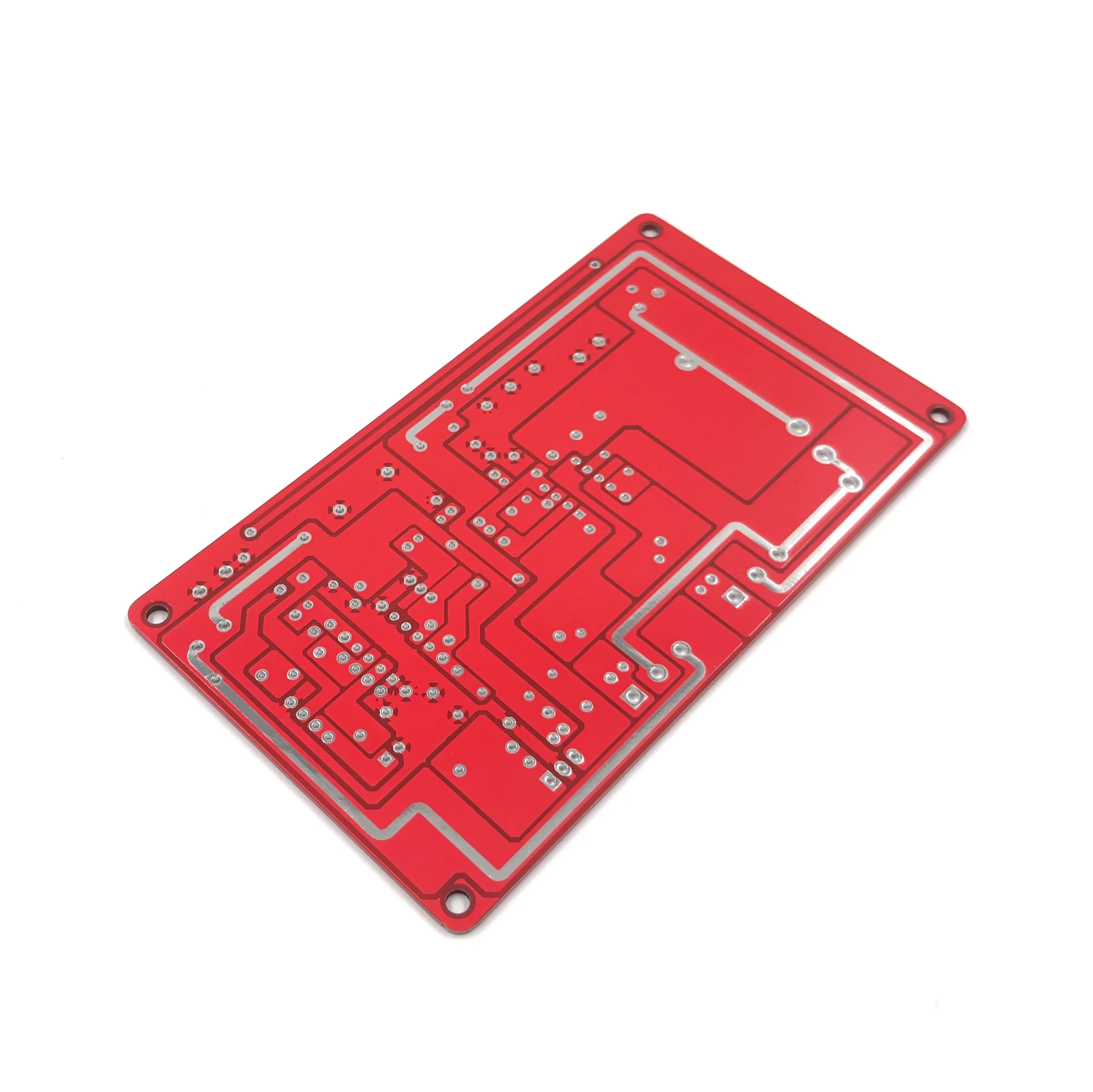

Продукт является пустой печатной платой. На этой печатной плате нет компонентов.
Особенности печатной платы:
-2 Слои печатной платы
-Материал: FR-4,
-Толщина меди: 1 унций
-Поверхность печатной платы: HASL с свинцом
-Цвет: красный
-Размеры: 122,70x71,60x1,6 мм
Супер качество PCB. Припой устойчив к коррозии. Качество пайки очень важно в аудио и высокочастотных схемах. Благодаря качественной отделке свинца на прокладках на печатной плате процесс пайки является высоким качеством. Качество печатной платы значительно повышает производительность работы таких схем.
Технические детали:

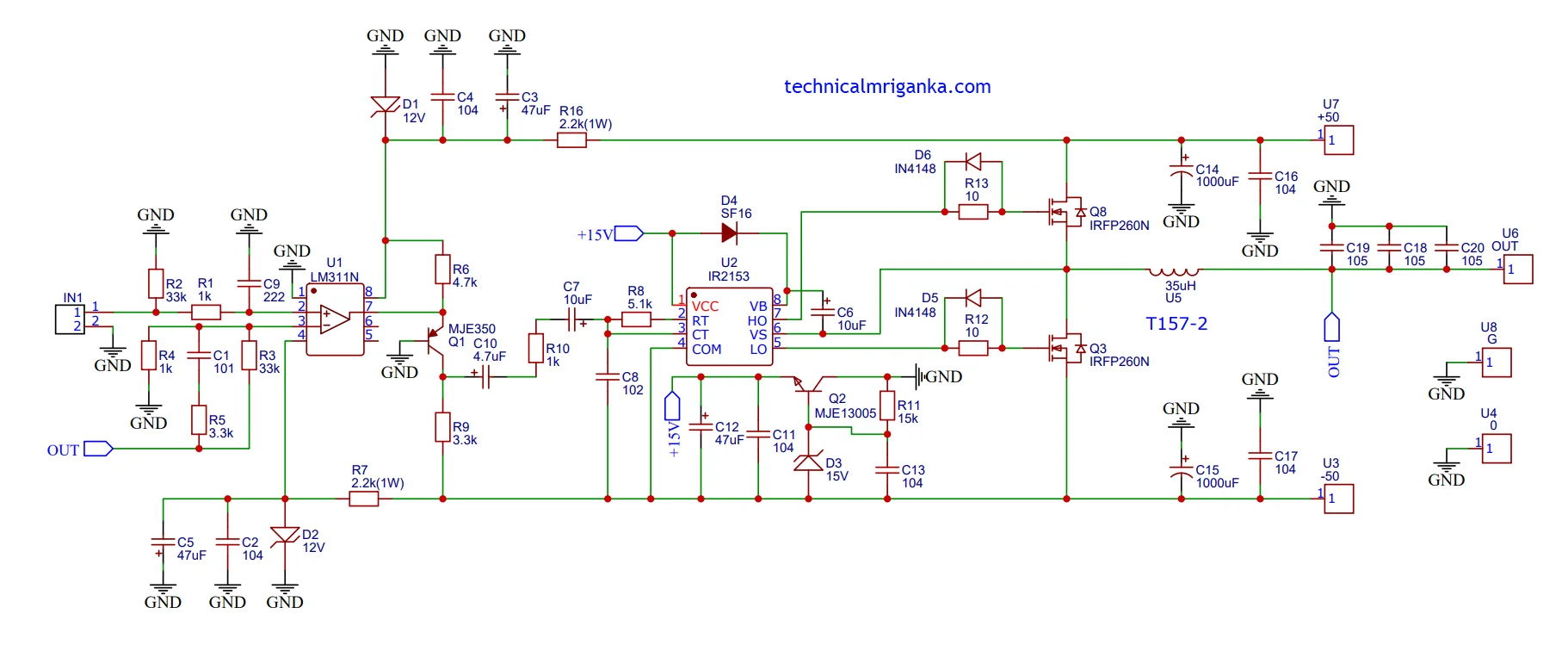

* С помощью этого проекта схемы усилителя вы можете легко получить высокую мощность и качественный Моно звук до 400 Вт.
* IC LM311 используется для аналого-цифрового преобразователя в конструкции усилителя.
* Вы должны использовать LCR метр, чтобы сделать катушку в этой цепи усилителя. Потому что качество звука на 50% зависит от катушки и на 50% от цепи усилителя.
* Тест на светильник серии:-после завершения тестирования этой платы не забудьте проверить светильник. Когда вы включите этот усилитель через светильник серии, он светится в течение некоторого времени (1 - 2 сек). Затем светильник серии полностью выключится. Если светильник серии полностью выключен, проверьте напряжение.
* Проверьте напряжение s:-проверьте Выход динамика и входное напряжение аудио. Здесь вы не получаете напряжения 0,00 в. Если вы получаете одинаковое напряжение, подключите преусилитель к входу и подключите динамик к выходу.
* Источник питания:-для получения лучшей производительности этого усилителя, вы используете трансформатор 30-0-30V 10A-12A.
Компоненты:
1. 1 × LM311N IC.
2. 1 × IR2153 IC.
3. 1 × MJE350 транзистор.
4. 1 × MJE13005 транзистор.
5. 2 × IRFP260N MOSFET.
6. 2 × 3.3KΩ резистор 1/4 Вт.
7. 2 × 33KΩ резистор 1/4 Вт.
8. 3 × 1 кОм резистор 1/4 Вт.
9. 1 × 5.1KΩ резистор 1/4 Вт.
10. 1 × 15 кОм резистор 1/4 Вт.
11. 2 × 10 Ω резистор 1/4 Вт.
12. 1 × резистор 4.7KΩ 1/4 Вт.
13. 2 × 2,2-4.7KΩ резистор 1 Вт.
14. 2 ×Zener диод 1N4740/ 1N4742 1 Вт (10V/ 12V).
15. 1 ×Zener диод 1N4744 15V 1 Вт.
16. 2 × Диод Зенера 1N4148.
17. 1 × Ультра быстрый диод SF16/ FR107.
18. 6 × 0,1 мкФ (104) конденсатор с алюминиевой крышкой, 50В/100V.
19. 1 × 0,001 мкФ (102) конденсатор с алюминиевой крышкой, 50В/100V.
20. 1 × 100pF (101) конденсатор с алюминиевой крышкой, 50В/100V.
21. 1 × 0,0022 мкФ (222) конденсатор с алюминиевой крышкой, 50В/100V.
22. 3 × 1 мкФ (105) конденсатор 250 В/400 В.
23. 3 × 47 мкФ конденсатор 63 В.
24. 1 × 4,7 мкФ конденсатор с алюминиевой крышкой, 63В.
25. 2 × 10 мкФ конденсатор 63 В.
26. 5 × 6,3mm Вертикальная клемма на печатную плату.
27. 1 × 2 контактный разъем база 2,54 мм.
28. 1 × 35uH катушка.
29. 2 × 1000 мкФ конденсатор 63 В.
Вы можете найти список BOM, установку цепи и все технические детали в видео.
