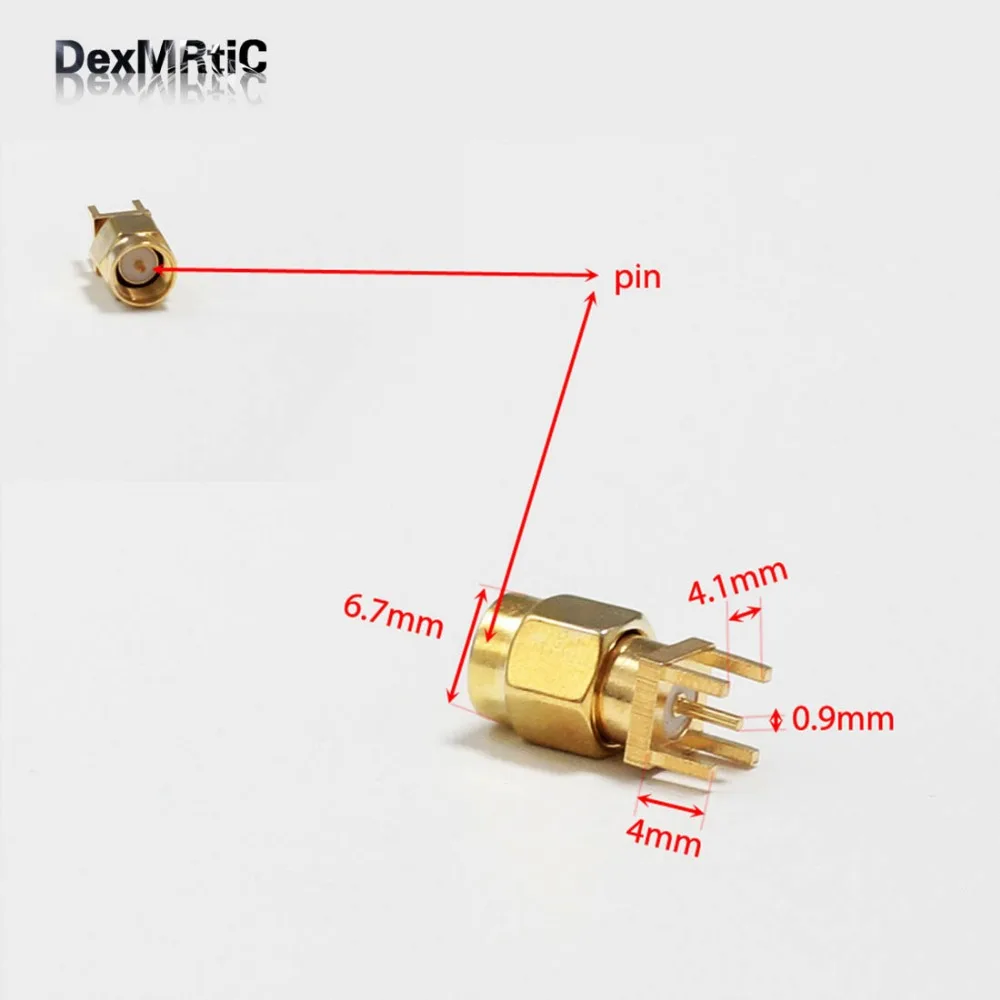

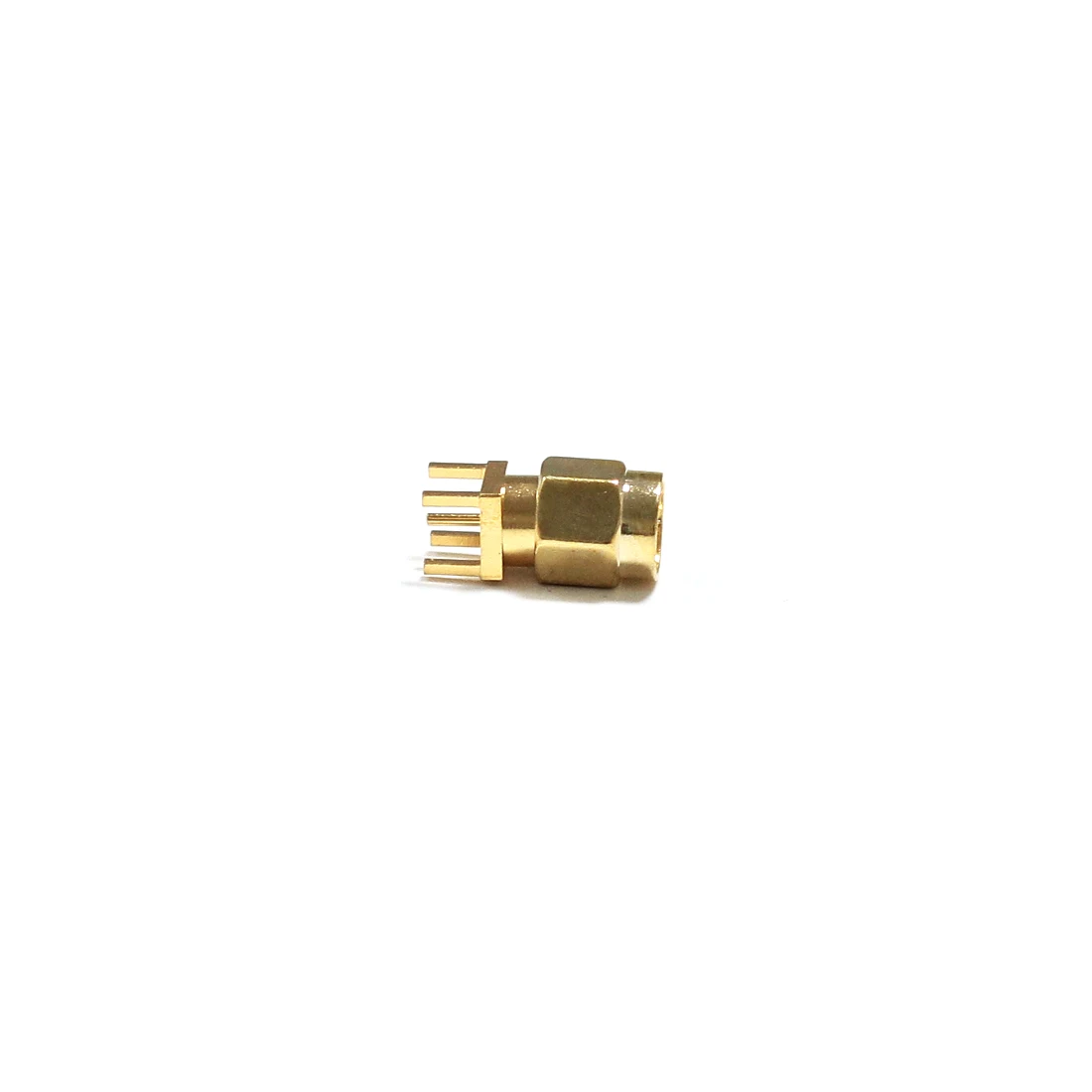

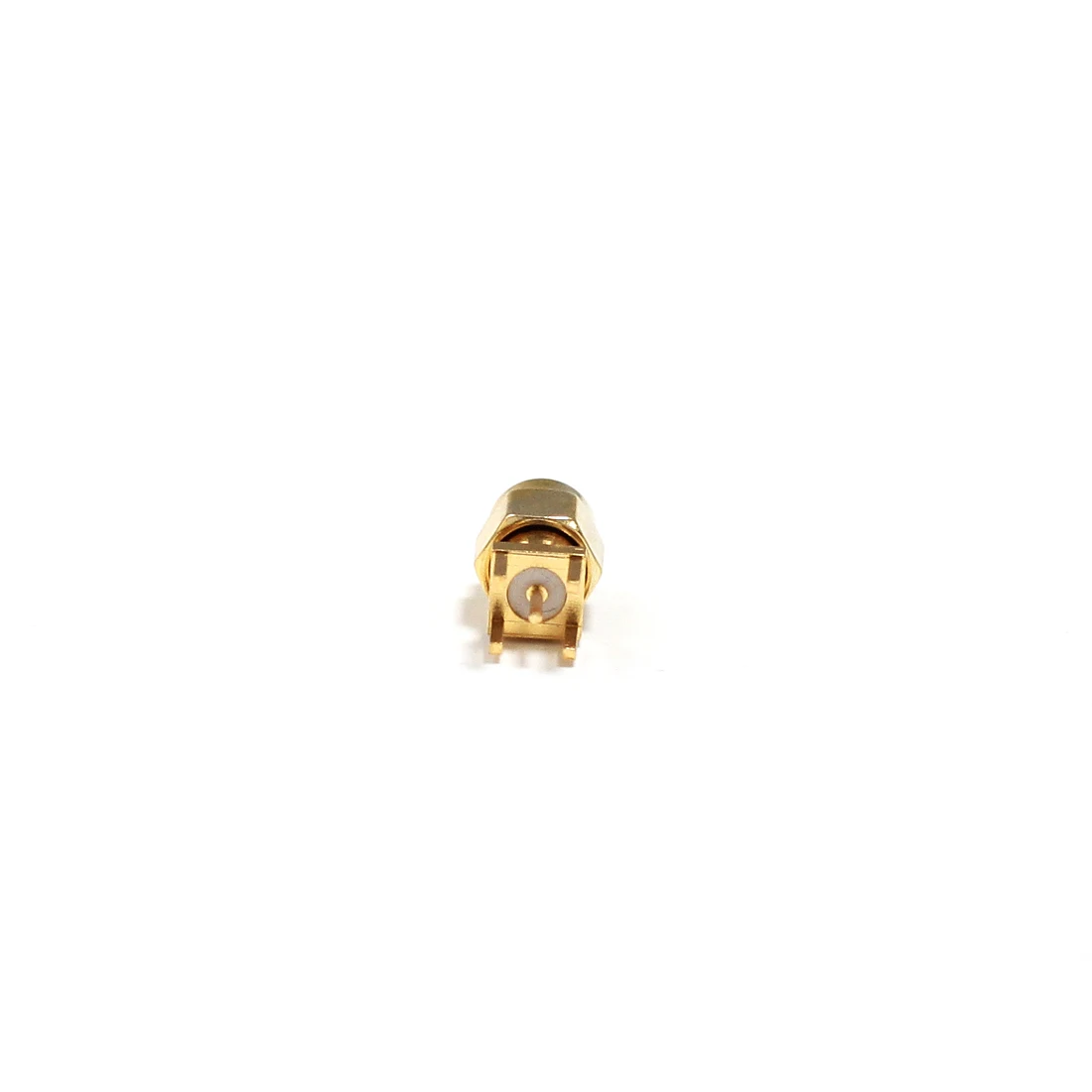

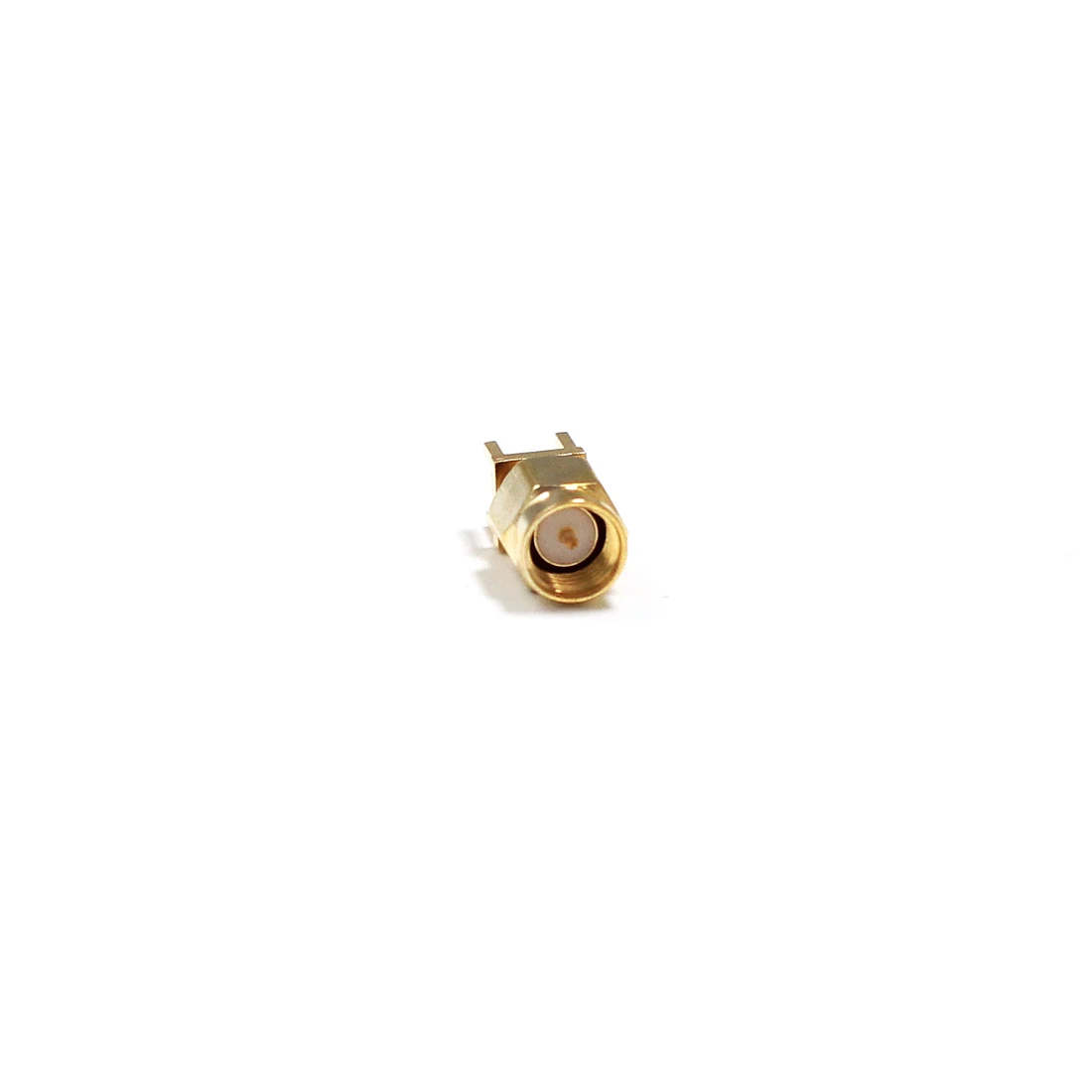

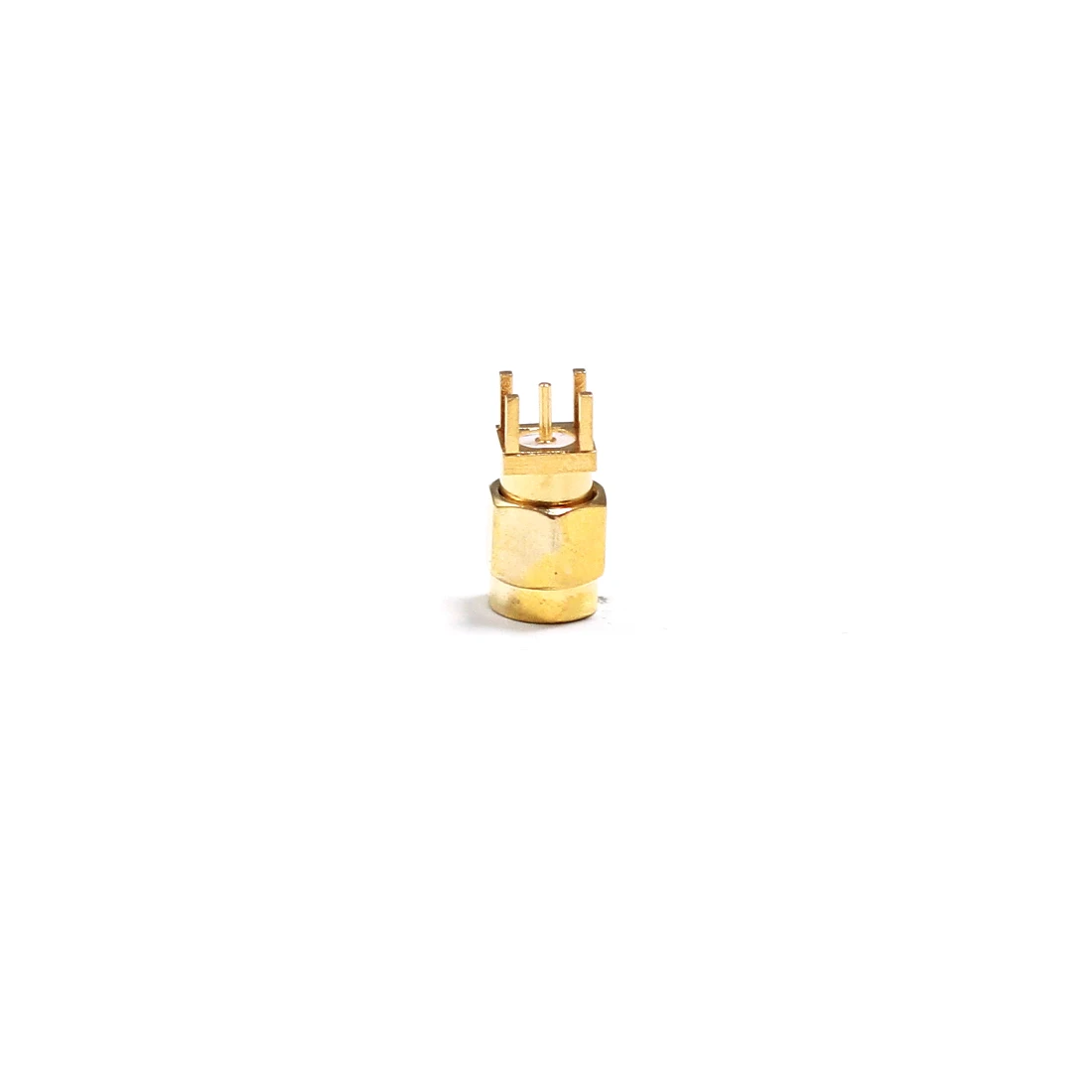

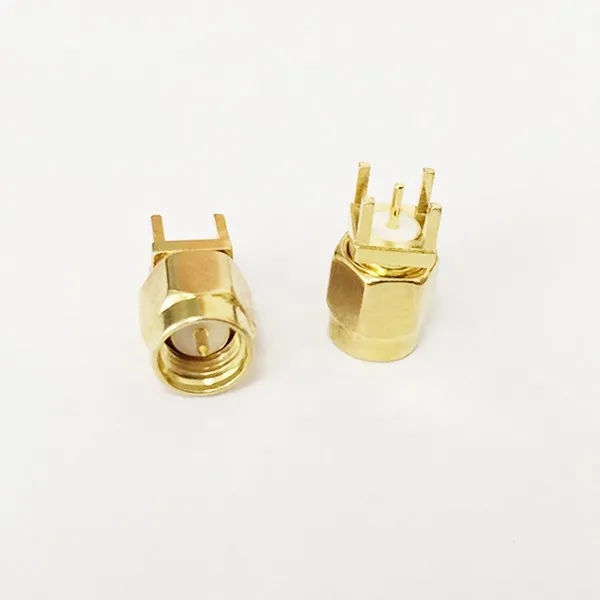

SMA штекер RF коаксиальный разъем Вертикальная печатная монтажная плата Сварка оптовая продажа быстрая доставка
Разъем SMAПродукт серии является широко используемым маленьким коаксиальным соединителем с резьбовыми соединениями. Резьбовые соединения серии SMA, высокая прочность, хорошая ударопрочность. Внешний проводник заканчивается прямым контактом, так что вставки потери к минимуму.
Применение
1. Антенны
2. Трансляция
3. Радио
4. Электронное испытательное оборудование
5. Серийный Цифровой и аналоговый интерфейс
6, непрофессиональные соединения радиоантенны
Характеристики 50Ω
Электрические
Сопротивление
50 Ом
Частотный диапазон
0-4 ГГц с низким отражением
Номинальное напряжение
Пик 500 вольт
Диэлектрическое выдерживающее напряжение
1500 вольт rms
VSWR
M39012 прямые разъемы: 1,3 max на возраст 0-4 года ГГц
M39012 угловые разъемы: 1,35 Макс 0-4 ГГц
MIL-C-39012 контактное сопротивление
Центральный контакт: ≤ 3 МОм; Внешний контакт: ≤ 2 МОм
MIL-C-39012 сопротивление изоляции
5,000 МОм
Долговечность
500 циклов
Применимый стандарт
IEC169-15 MIL-C-39012
Материал
Контакт
Латунь, позолота
Изолятор
ПТФЭ
Обжимной наконечник
Медь/латунь
Экологический
Диапазон температур
TFE изоляторы: от-65 °C до + 165 °C
Сополимер стирола: от-55 °C до + 85 °C
Примечание: Эти характеристики являются типичными, но могут не применяться ко всем разъемам.
-
Gendermale plug
-
GlatingGoldplated
-
Impedance50 Ohm
-
is_customizedYes
-
MaterialBrass
-
MountingPCB Mount
-
Place of OriginGuangdong, China (Mainland)
-
StyleStraight
-
TypeSMA PCB mount connector
-
Вес логистики0.006
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаDexMRtiC
-
Номер моделиSMA male PCB connector
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)1
-
Размер логистики - длина (см)5
-
Размер логистики - ширина (см)2
-
СертификацияRoHS
