Реальный OLED-дисплей, 1,511,54 "128*56 12856 12864, графическая прозрачная панель PMOLED, ЖК-модуль, экран SSD1309
Последнее обновление: 09.05.2022
☛(Графический oled-модуль серии руководство по выбору)☚
1,54/1,51 "128*64 Графический oled-панель

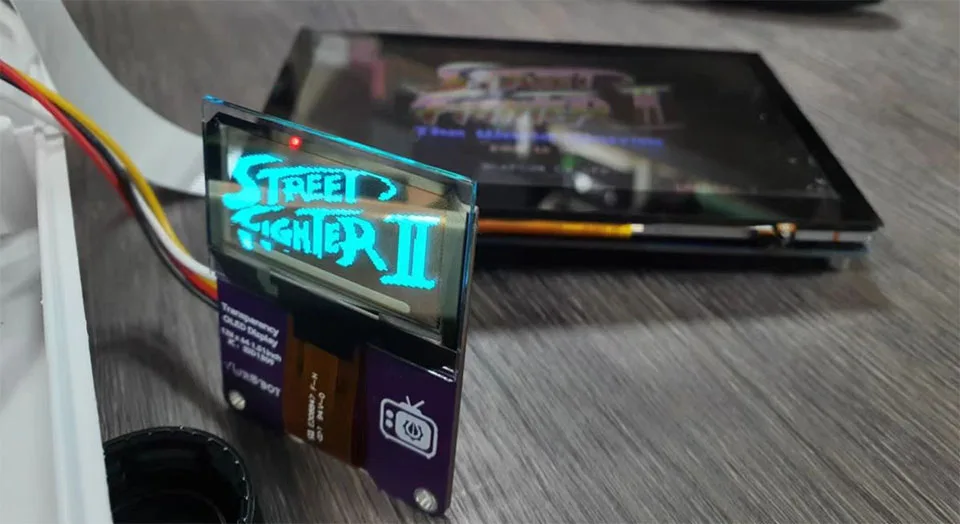

1,51 "128*56 прозрачный oled-экран приложение на Youtube Chanel

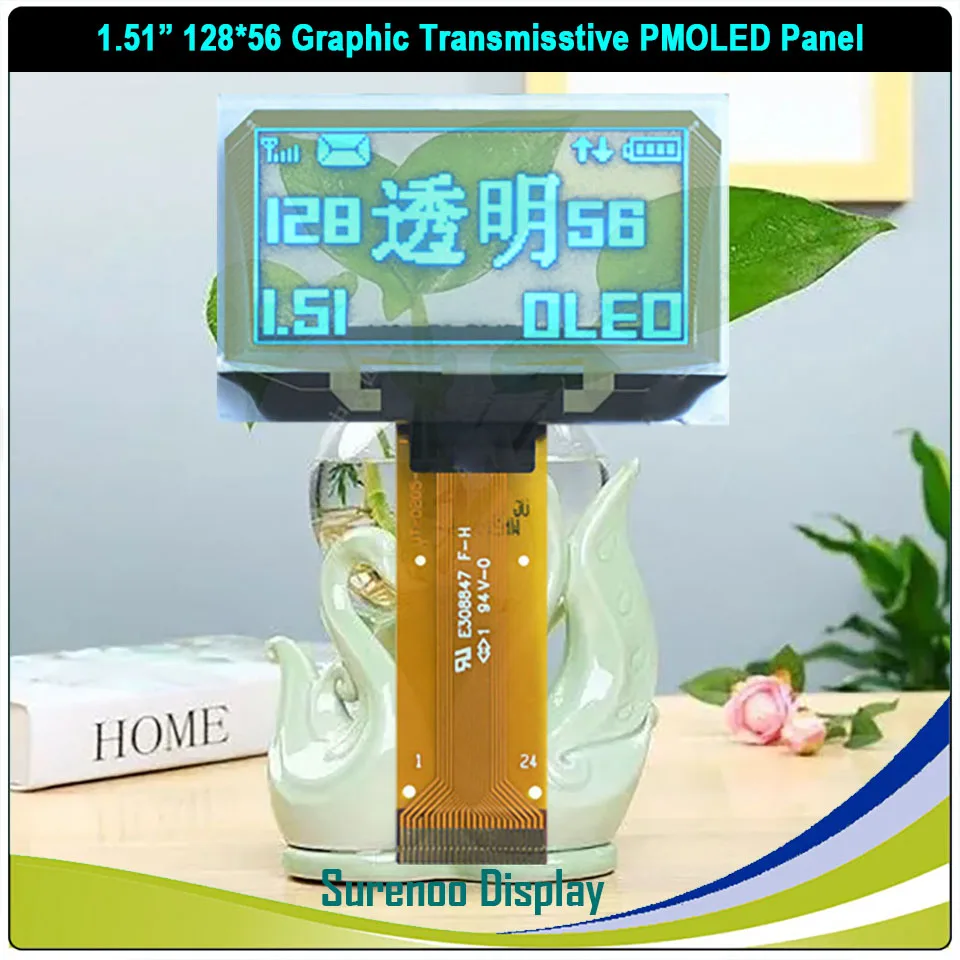

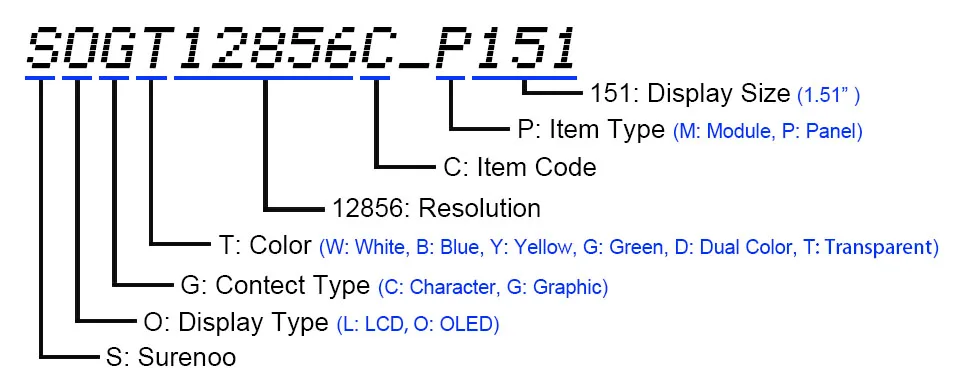

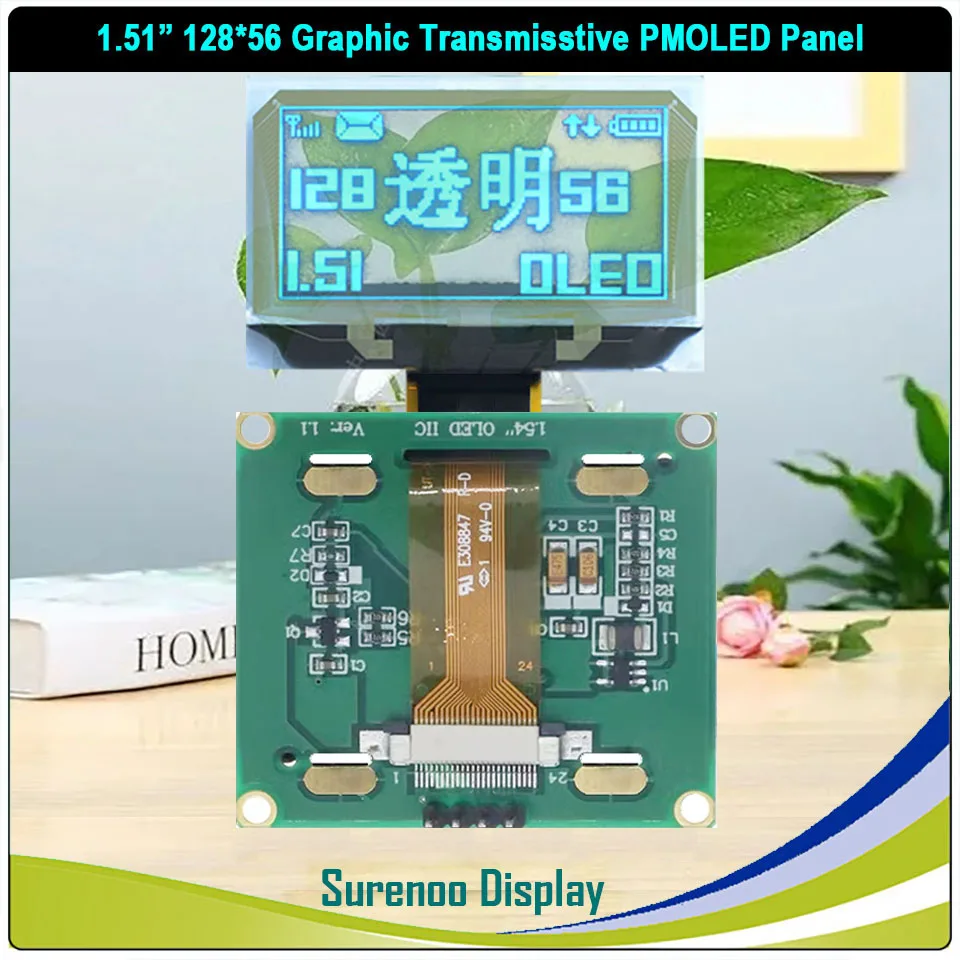

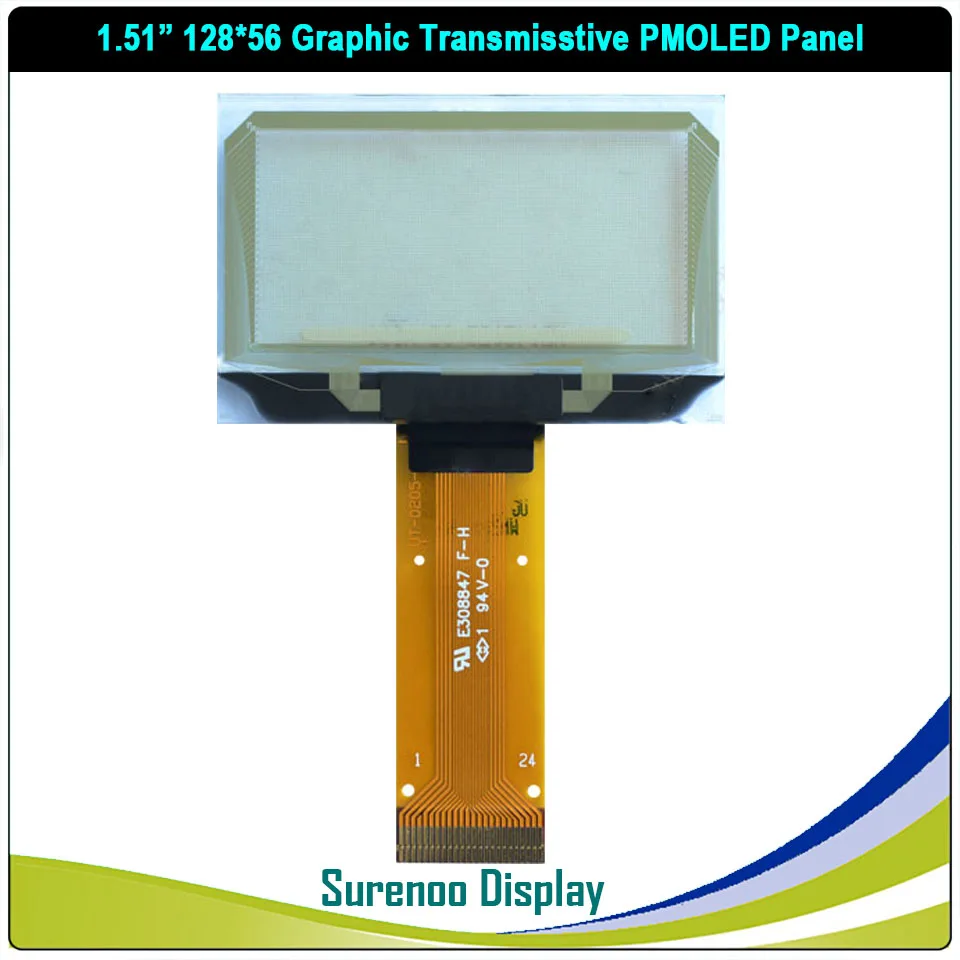

SOGT12856C_P151: 1,51 "128*56 синяя oled-панель (SSD1309)(точки передачи: 128*56)

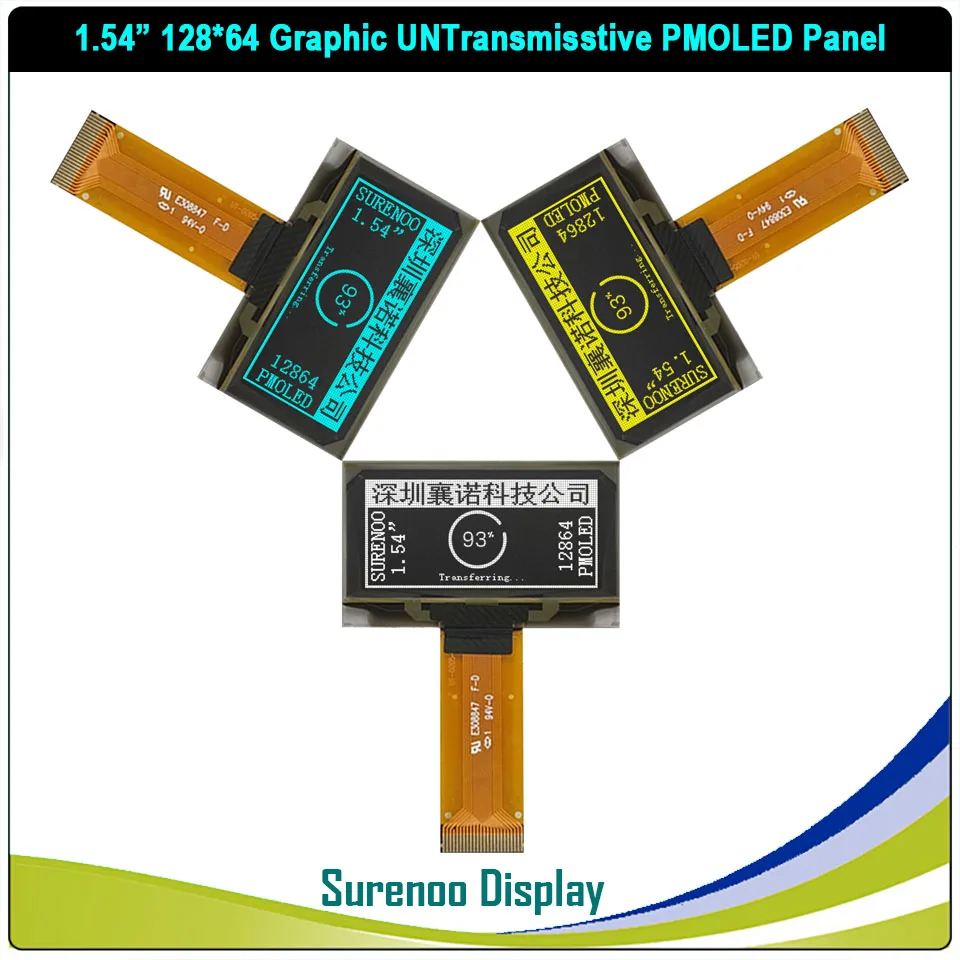

SOGW12864C_P154: 1,54 "128*64 непрозрачная белая панель OLED (SSD1309)
Основная информация> Размер модели. : 1,54 "/1,51"> Номер модели: SOG12864C_P154 / SOG12856C_P151> Тип продукта: графическая oled-панель> Бренд: Surenoo> Формат дисплея: 128*64 точек (прозрачные точки: 128*56)> Интерфейс: проверьте таблицу> IC или эквивалент: SSD1309 или равный> Размер контура: 42,00 (W)x27.22(H)x1.45(T) мм> Визуальная площадь: 37,05х19,52 мм> Активная площадь: 35,05x17,52 (15,32) мм> IC посылка: COG> Источник питания (тип): 3,3 В
Графический oled-код инструкции
➤ Техническое описание Engine Epson Stylus Prohttp:/surenoo.tech/)
1. Пожалуйста, просмотрите"Surenoo Technolgy"Веб-сайт технической поддержки;
2. Выберите"Серия OLED";
3. Нажмите"Стандартный Графический oled-модуль"Для загрузки руководства по выбору;
4. Поиск"SOG12864C"Или"SOG12856C«Чтобы направить его, а затем загрузить таблицу данных.

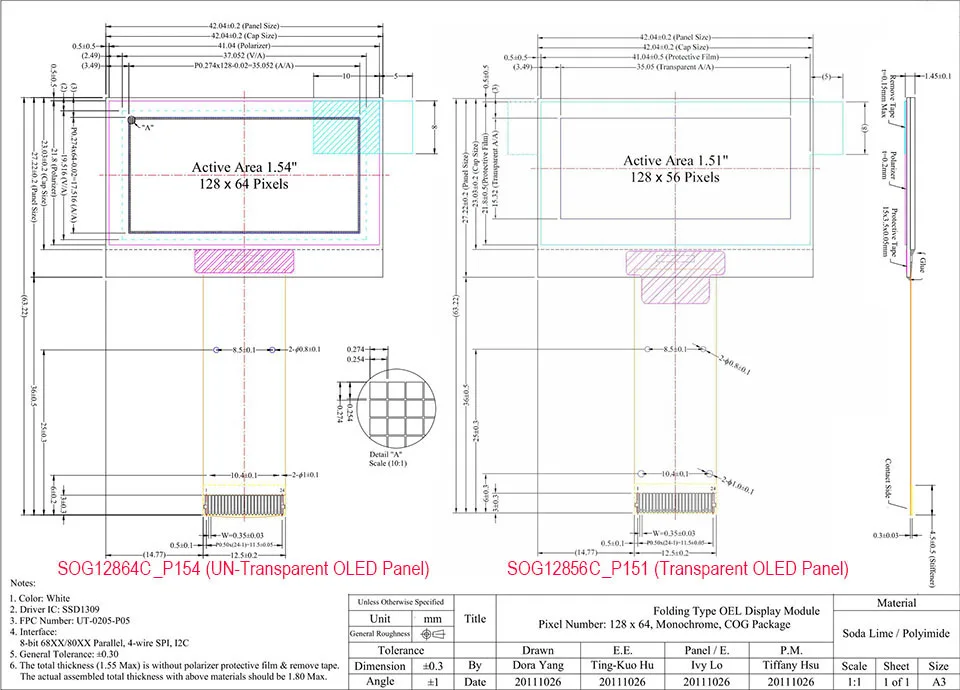

Drawing SOG12864C_P154/SOG12856C_P151 Контурный Рисунок

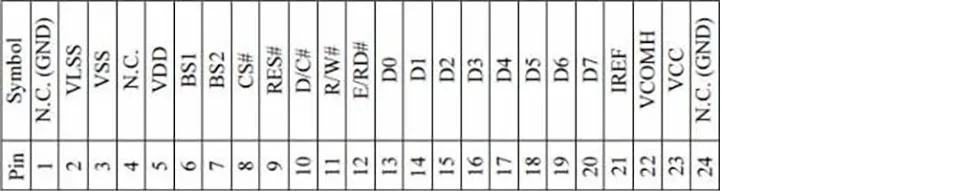

Configuration SOG12864C_P154/SOG12856C_P151 Конфигурация контактов
➤ Ссылке для скачивания

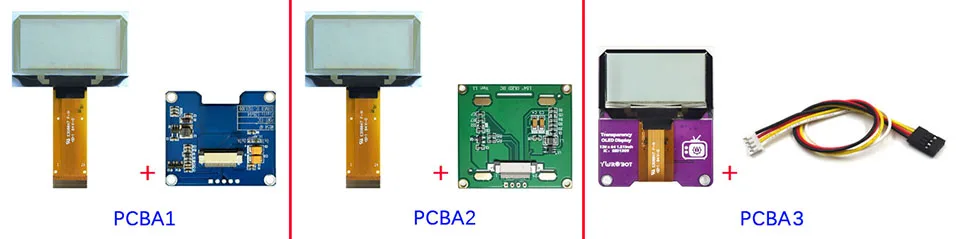

➤ PCBA Описание
> Contaoller: SSD1309
> I2C Адрес: 0X78
> Напряжение:

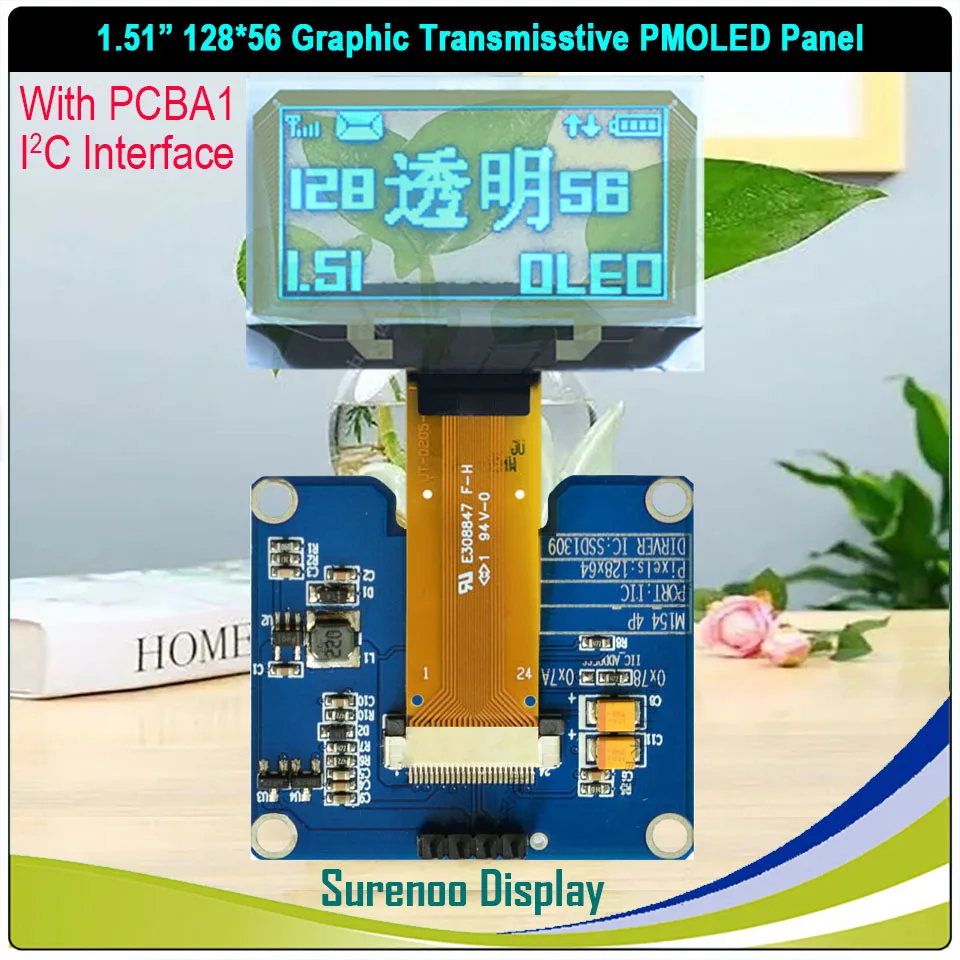

PCBA1: 3,3 V

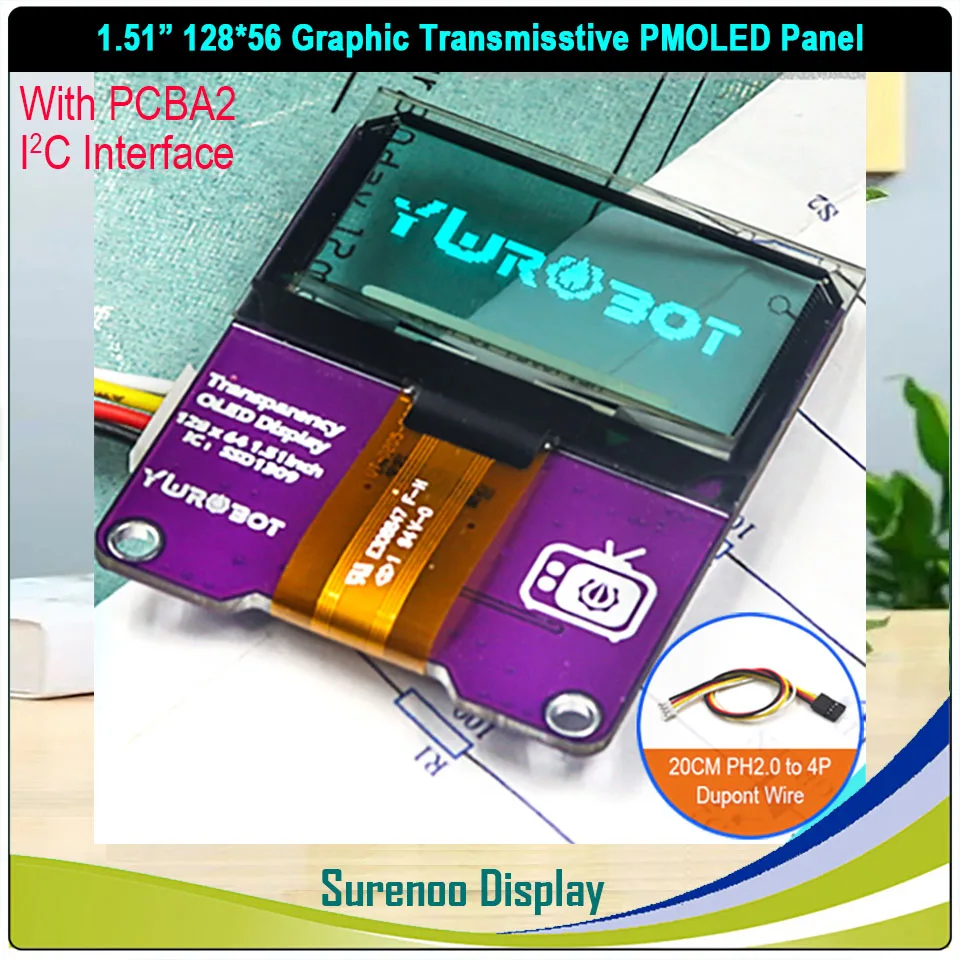

PCBA2: 3,3-5,0 V
PCBA3: 5,0 в

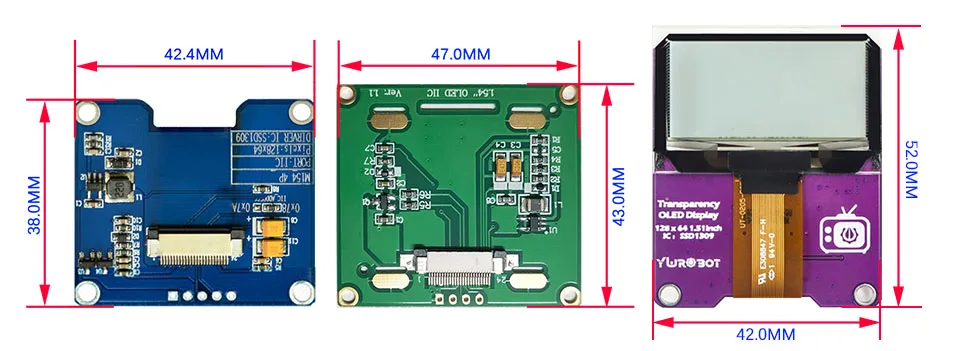

> Схема PCB:

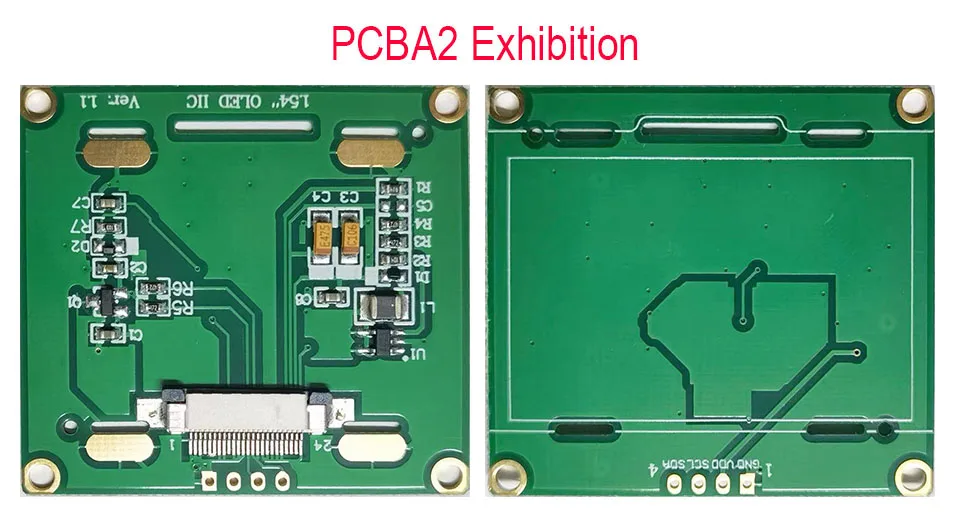

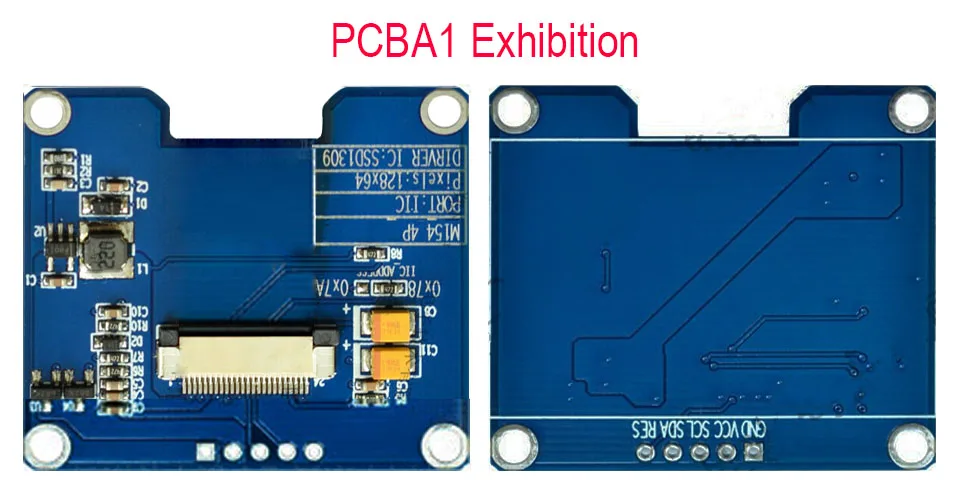

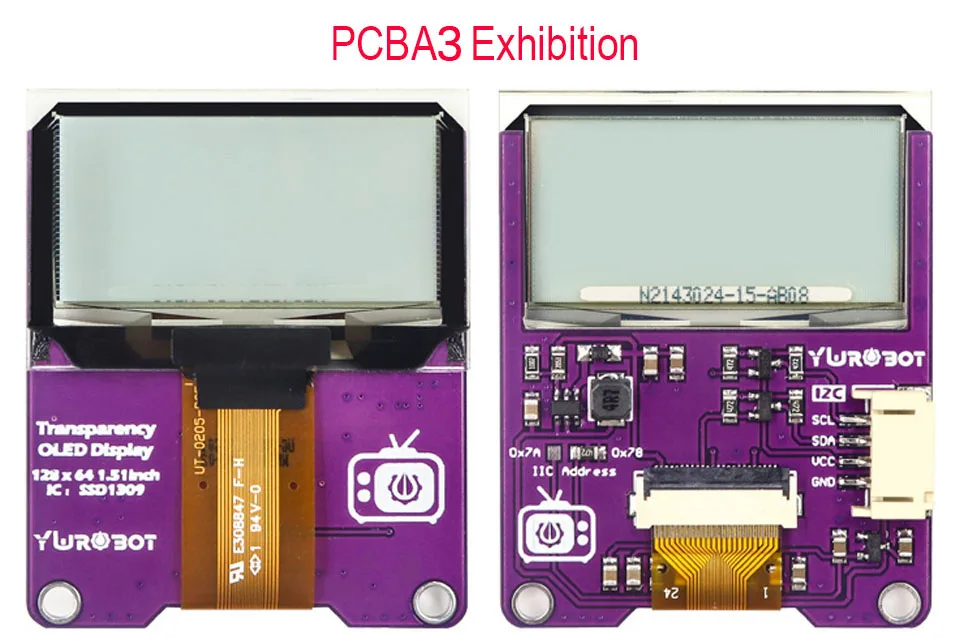

> Выставка PCBA
