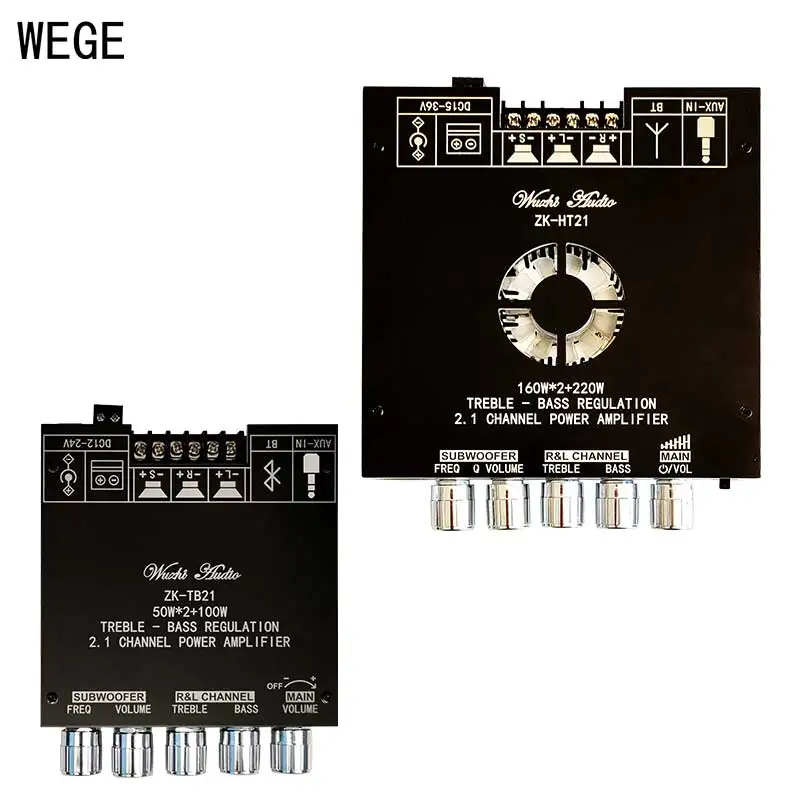

Усилитель мощности WEGE HT21 TB21 2*160 Вт + 220 Вт 2*50 Вт + 100 Вт, 2,1 каналов, Hi-Fi BT аудио, Плата усилителя мощности сабвуфера, TPA3116, высокие басы, AUX USB

Примечание!

Он должен быть собран самостоятельно, и посылка материала дана отверткой.

Цвет реального товара может быть s светильник ly отличается от изображения из-за различия в светильник, угол и съемочного оборудования.

Размер изделия измеряется вручную. Пожалуйста, допускайте небольшое отклонение в данных измерений и убедитесь, что вы не возражаете.

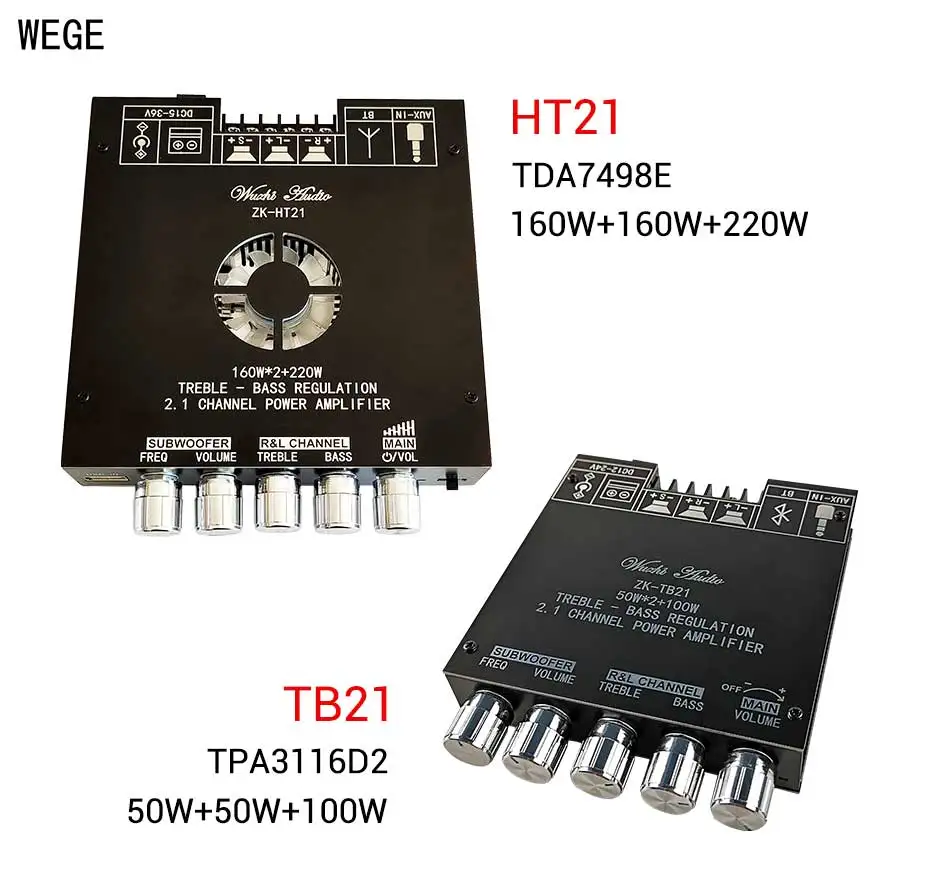

Модель

HT21

TB21

Особенности

1. Чип TDA7498E.

2. С фильтром,HIFI soundquality.

3. Тепловыделение с воздушным охлаждением, дополнительная мощность

1. Чип TPA3116D2.

2. С фильтром,HIFI soundquality.

3. Теплоотвод без воздушного охлаждения.

Аудио вход

BT + AUX + USB

BT + AUX

Кнопка колеса циферблата

Да

Нет

Мощность

Левый и правый каналы <160 Вт

Сабвуфер <220 Вт

Левый и правый каналы <50 Вт

Сабвуфер <100 Вт

Рассеивание тепла

Сверхтихий вентилятор с долгим сроком службы

50*25*10 мм радиатор

Источник питания

DC15-36V

DC12-24V

Динамик

30 ~ 200 Вт, 4 ~ 8 Ом

20 ~ 100 Вт, 4 ~ 8 Ом

Защита

Анти обратное соединение, подНапряжение, перегрев, перегрузки по току,

Защита от короткого замыкания

Анти обратное соединение, под напряжением,

Перегрев, обнаружение постоянного тока, короткое замыканиеЗащита

Размер изделия

145*126*28 мм

118*100*22 мм

Вес посылка

395 г

256 г

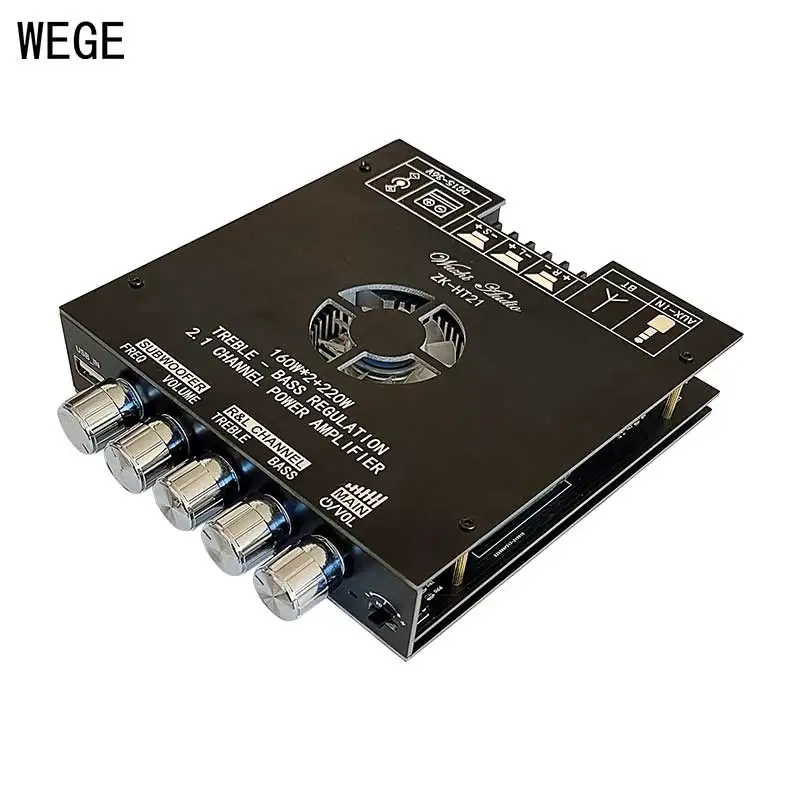

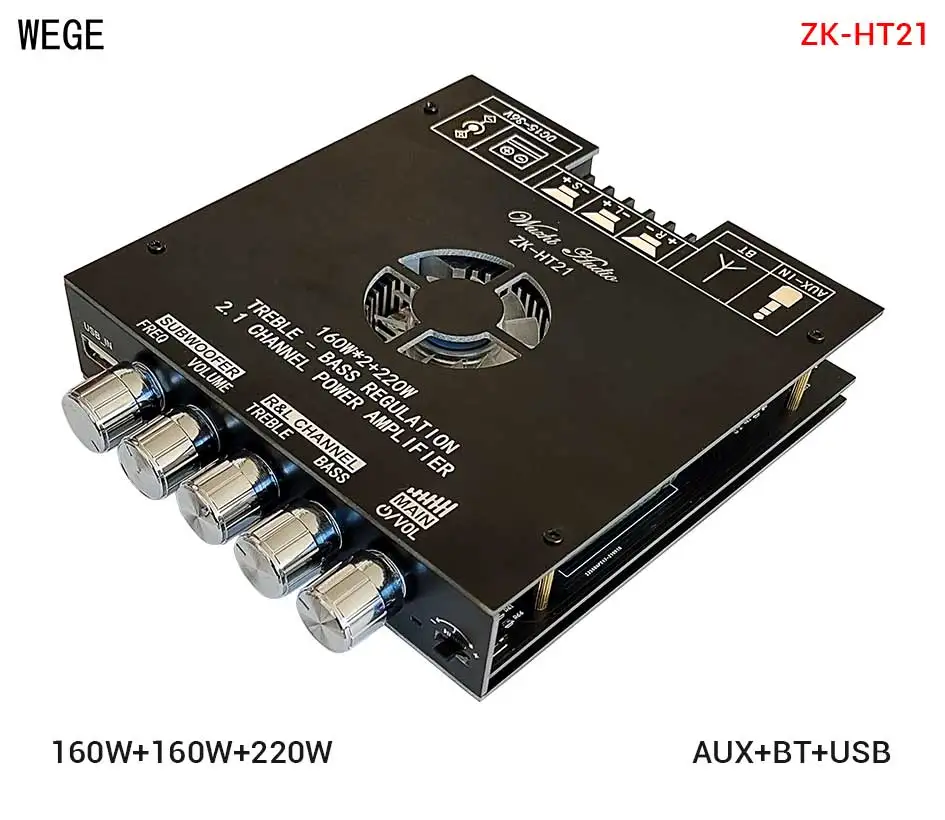

Модель:ZK-HT21TDA7498E 160 Вт + 160 Вт + 220 Вт

Особенности продукта:

Продукт использует чиповую схему TDA7498E, с выходным фильтром, качеством звука HIFI, воздушным охлаждением и рассеиванием тепла, а также супер мощностью. Высокие частоты, басы и сабвуфер регулируются независимо.

Интерфейс питания является общим разъем питания постоянного тока для мамы База 5,5*2,1 мм и Американская классификация проводов 2р терминал.

Параметры спецификации:

Название продукта: 2,1 канальный аудио усилитель модуль с тоновым

Модель изделия: ZK-HT21

Версия BT: 5,0 (без экранирования, 15 метров)

Аудиовход: AUX + BT + USB (кнопка «колесо циферблата» переключает режим songand)

Канал: 2,1 (левый канал + правый канал + сабвуфер)

Чип-решение: TDA7498E

Адаптивный Источник питания: 15 ~ 36 В постоянного тока (под защитой напряжения ниже 9 В, и 12 в источник питания также может быть поддержан)

Адаптер динамика: 30-200 Вт, 4-8Ω

Выходная мощность: Max160W @ R & L Канал

Max220W @ сабвуфер

Механизм защиты: анти-обратное соединение, понижение напряжения, перегрев, перегрузки по току, защита от короткого замыкания

Размер изделия: 145*126*28 мм

Вес изделия: вес нетто 327 г, посылка 395 г

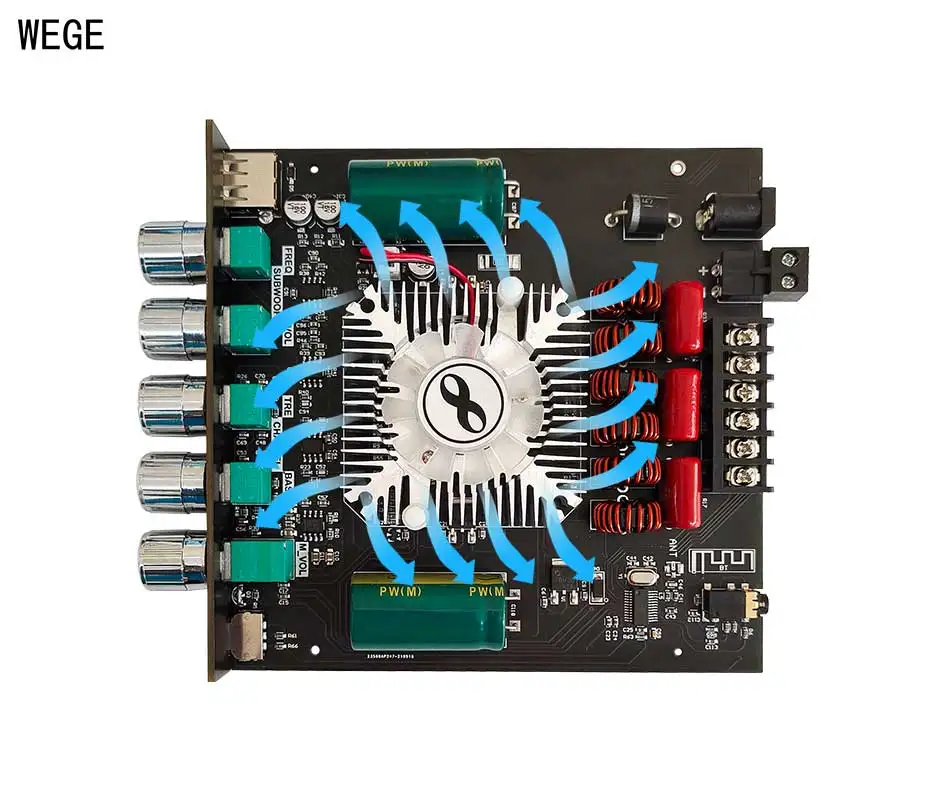

Функция вентилятора:

Уменьшите общую температуру модуля, чтобы предотвратить его нагревание. Рассеивайте тепло для источника питания, чипов усилителя мощности и фильтрующих конденсаторов, уменьшите повышение температуры и влияние повышения температуры на качество звука и Обеспечьте долгосрочную стабильную работу компонентов.

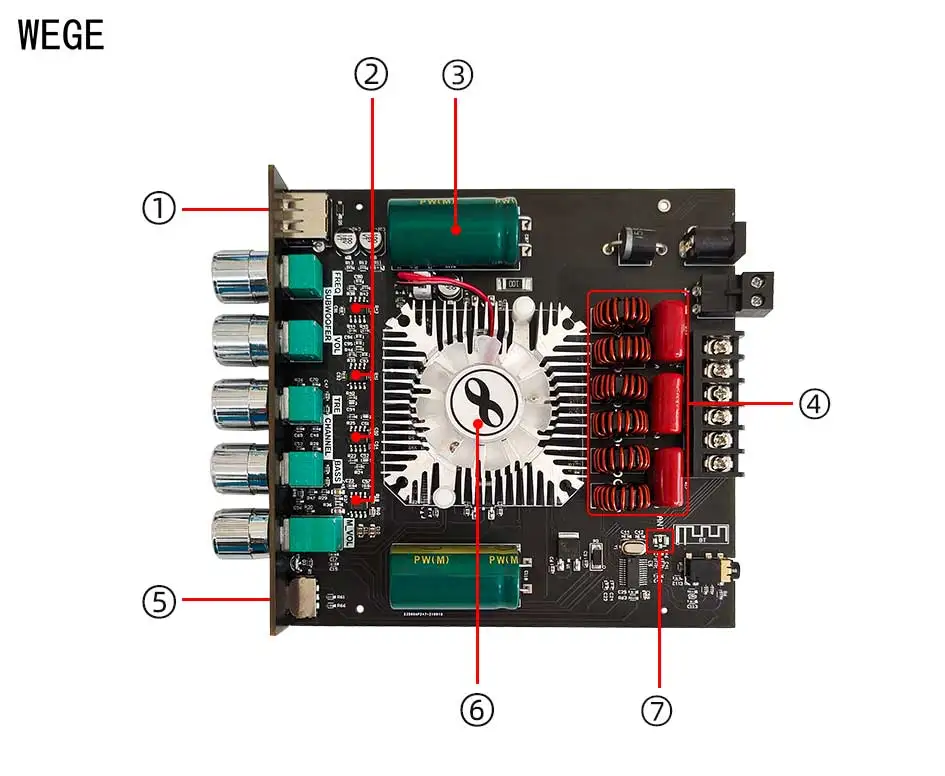

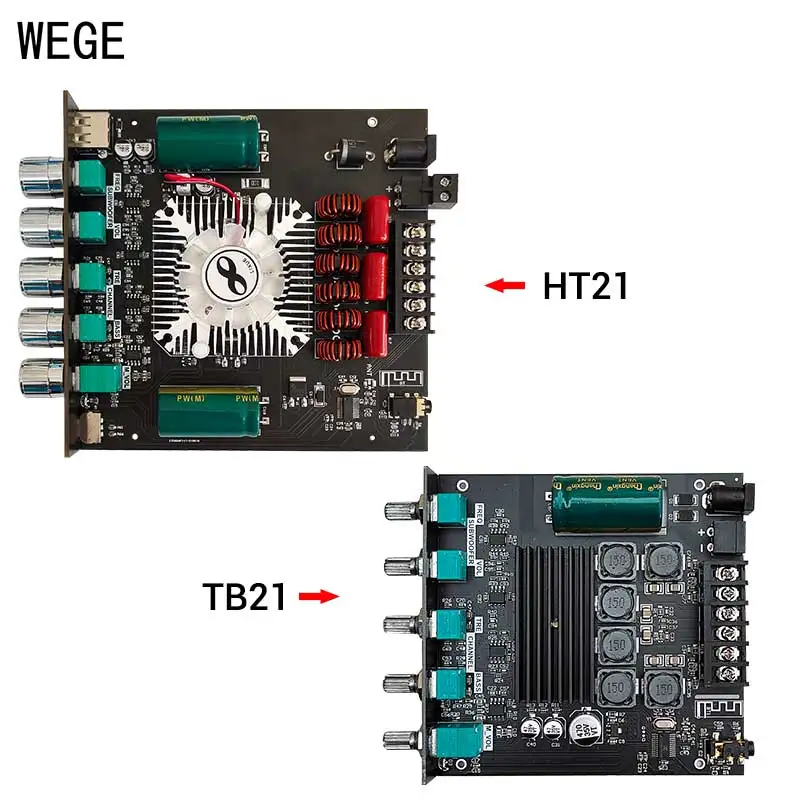

Информация о продукте:

① USB_IN

② Низкий уровень шума на передней стадии операционного усилителя

③ Конденсатор большой емкости для хранения энергии

④ Схема фильтра

⑤ Кнопка колеса циферблата

Ultra долгий срок службы ультра тихий вентилятор (заблокированный ротор, без горения, без шума)

⑦Основание антенны сварки (антенна и основание антенны могут быть сварены)

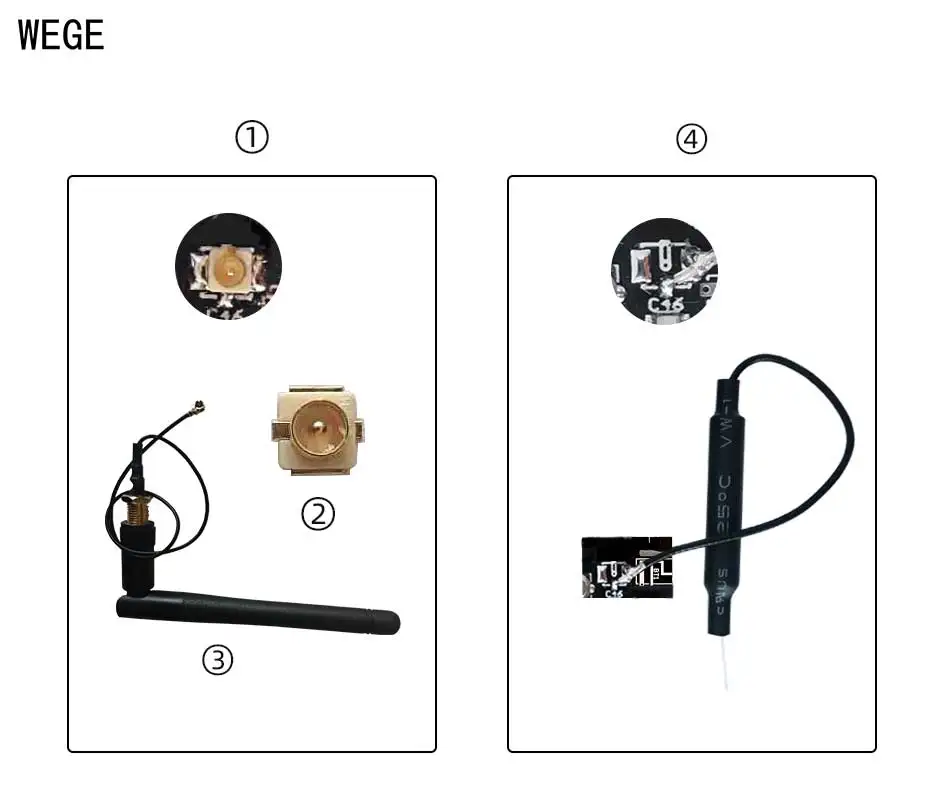

Пример сварки:

① Пример сварки антенны

② Основание антенны

③ Антенна 2,4G

④ Пример сварки антенны

Антенна и основание антенны должны быть приобретены самостоятельно.

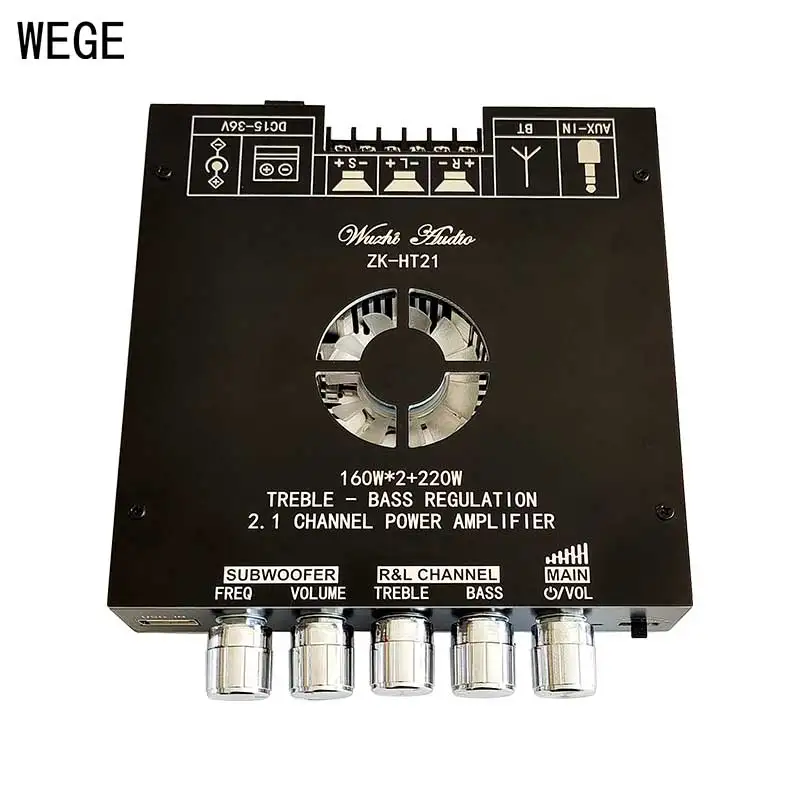

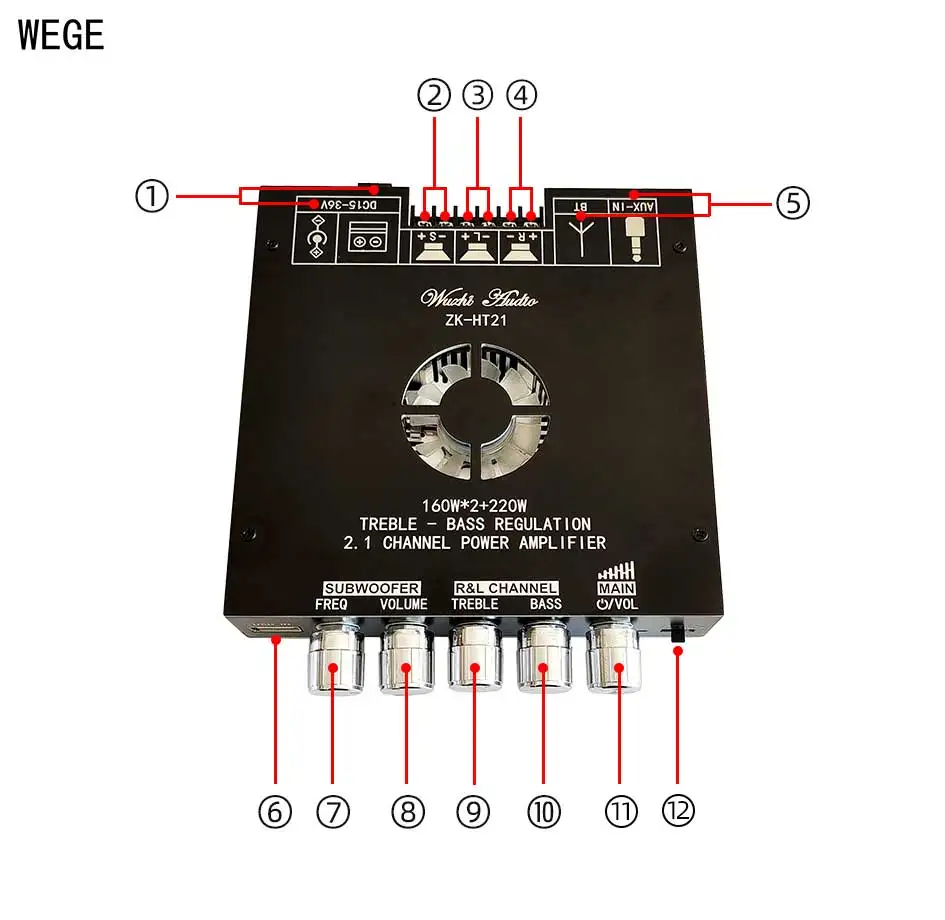

Введение продукта:

① Вход питания (5.5X2.1DC штекер и 2P терминал)

② Сабвуфер

③ Левый канал

④ Правый канал

⑤ Аудиовход (BT | AUX)

⑥ USB_IN

Subwoofer частота сабвуфера (20-200 Гц)

⑧ Кнопка громкости сабвуфера

Treтройник левого и правого канала

Bass левый и правый канальный бас

⑪ Общий объем/переключатель

⑫Dial и пуговицы

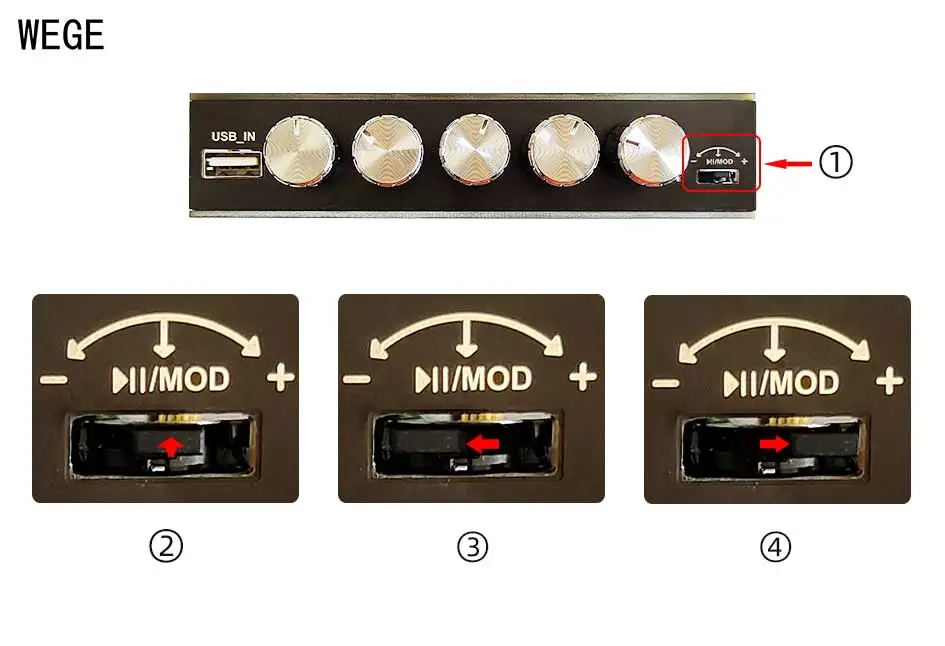

Кнопка колеса циферблата:

① Кнопка колеса циферблата

② Нажмите кнопку циферблата посередине:

Короткое нажатие:Пауза/воспроизведение

Длинный пресс:Режим переключения (USB/BT/AUX)

③ Поверните кнопку циферблата влево:

Короткое нажатие:Предыдущая песня

Длинный пресс:Объем-

④ Поверните кнопку циферблата вправо:

Короткое нажатие:Следующая песня

Длинный пресс:Объем +

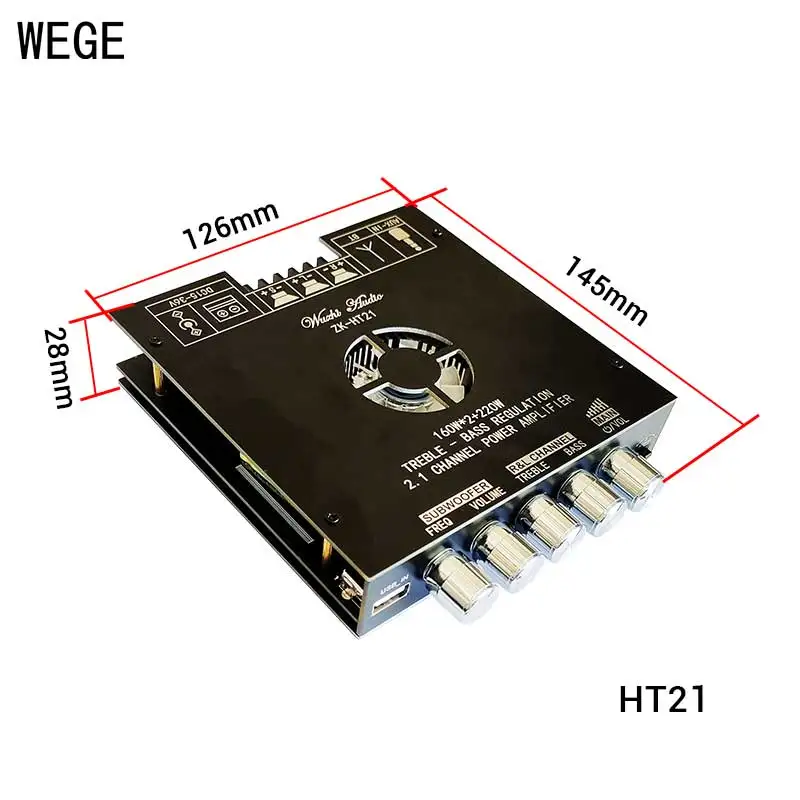

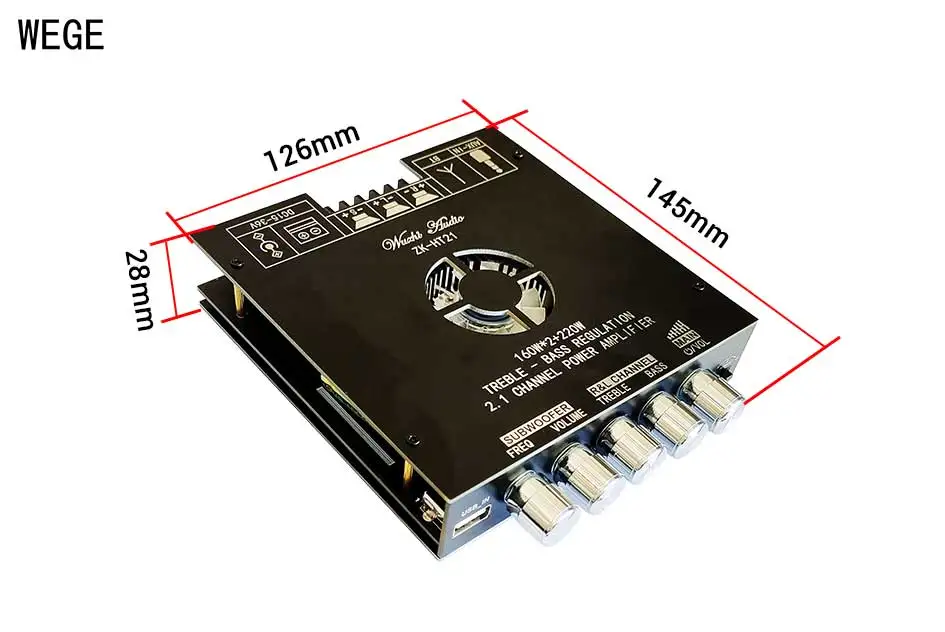

Размер продукта:

Вес нетто: около 327 г

Вес посылка: около 395 г

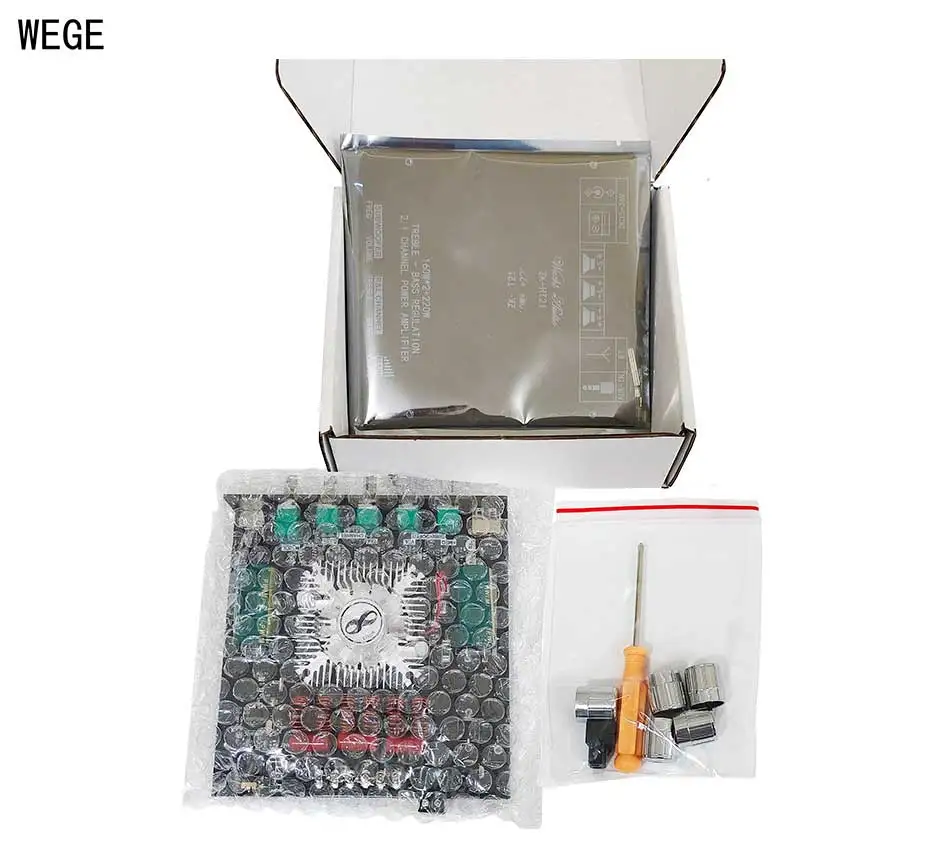

Форма упаковки:

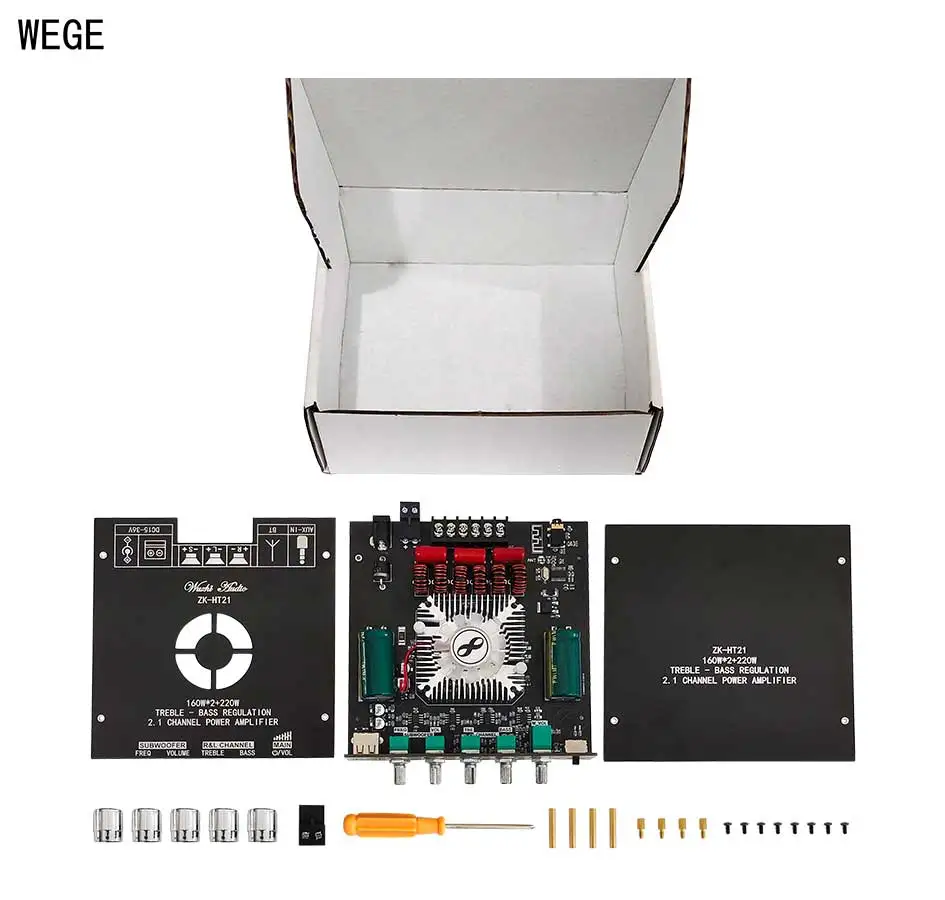

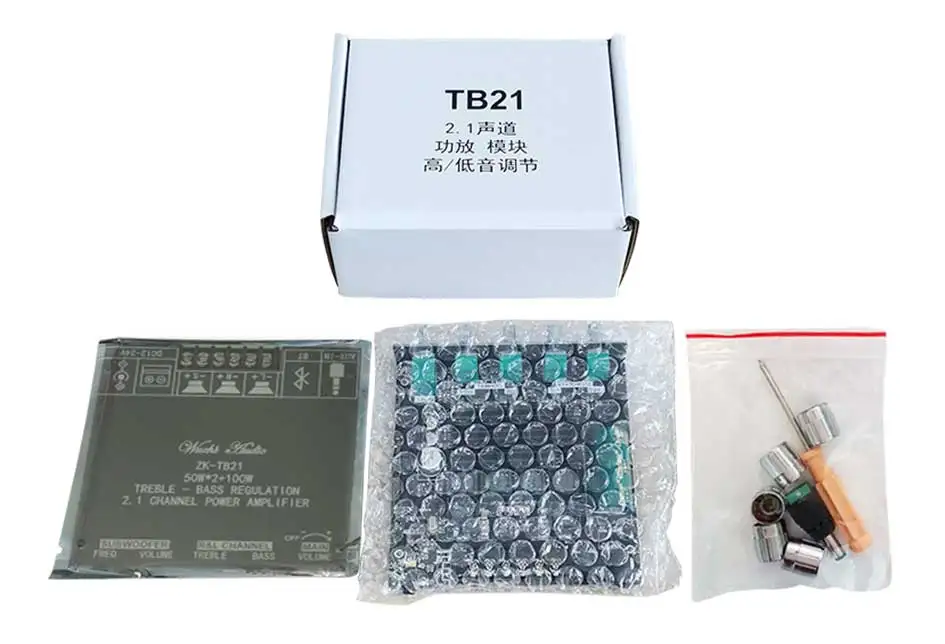

Упаковочный лист:

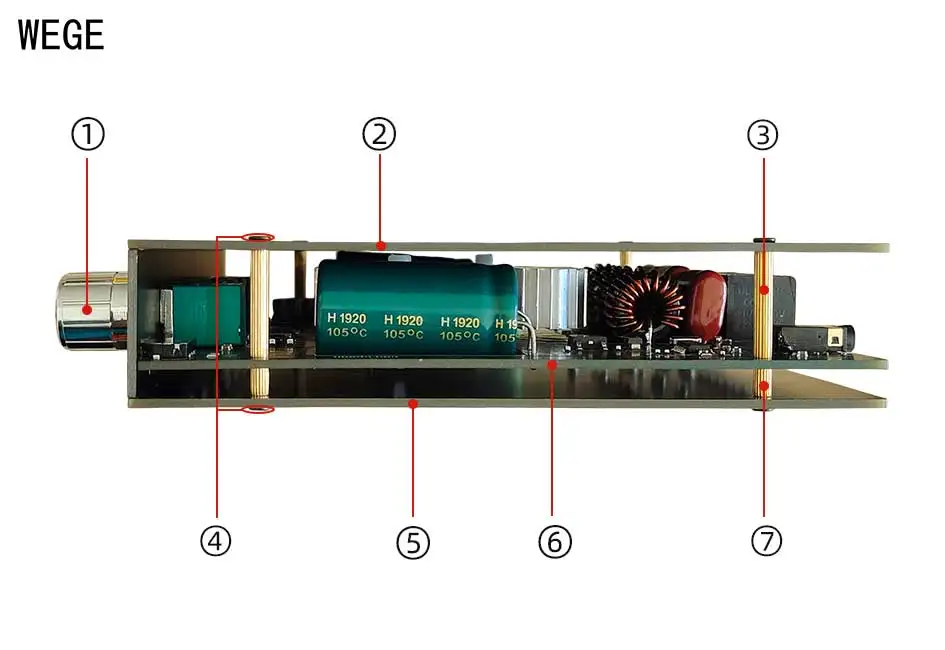

Схема установки:

① Ручка

② Верхняя панель

③ M2 * 18 Медный столб

④ Винт M2 * 4

⑤Lower покрытие доски

⑥PCB

M2 M2 * 5 + 4 Медный столб

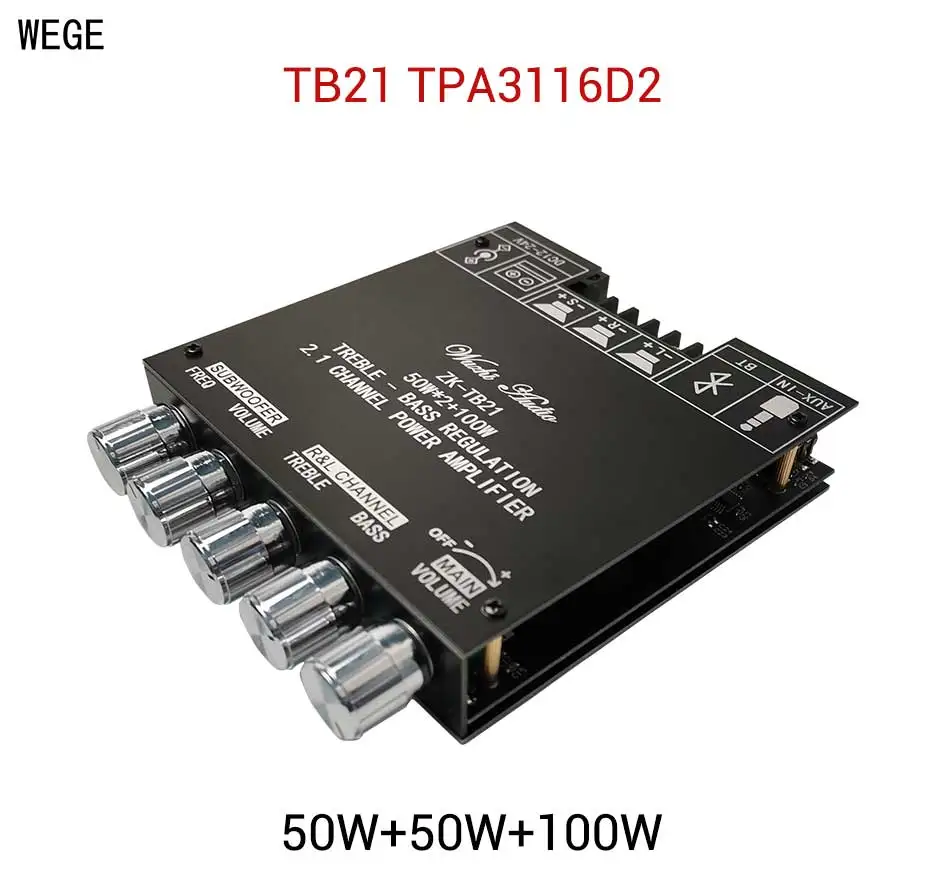

Модель: ZK-TB21TPA3116D2 50 Вт + 50 Вт + 100 Вт

Название продукта: 2,1 канальный TPA3116D2 BT-совместимый модуль усилителя с тоном

Модель изделия: ZK-TB21

Версия BT: 5,0 (без экранирования, 10 метров)

Аудио вход: AUX + BT 5,0

Каналы: 2,1

Чип-решение: TPA3116D2 (с подавлением помех AM)

Диапазон мощности: DC12 ~ 24V / 5A выше (рекомендуемое Высокое напряжение высокой мощности)

Адаптер динамика: 20 Вт ~ 100 Вт, 4 ~ 8 Ом

Выходная мощность:

Max50W @ R & L Канал

Max100W @ сабвуфер

Механизм защиты: Перенапряжение, понижение напряжения, перегрев, обнаружение постоянного тока, защита от короткого замыкания

Размер изделия: 118 мм * 100 мм * 22 мм

Вес изделия: около 195 г

Вес посылка: около 256 г

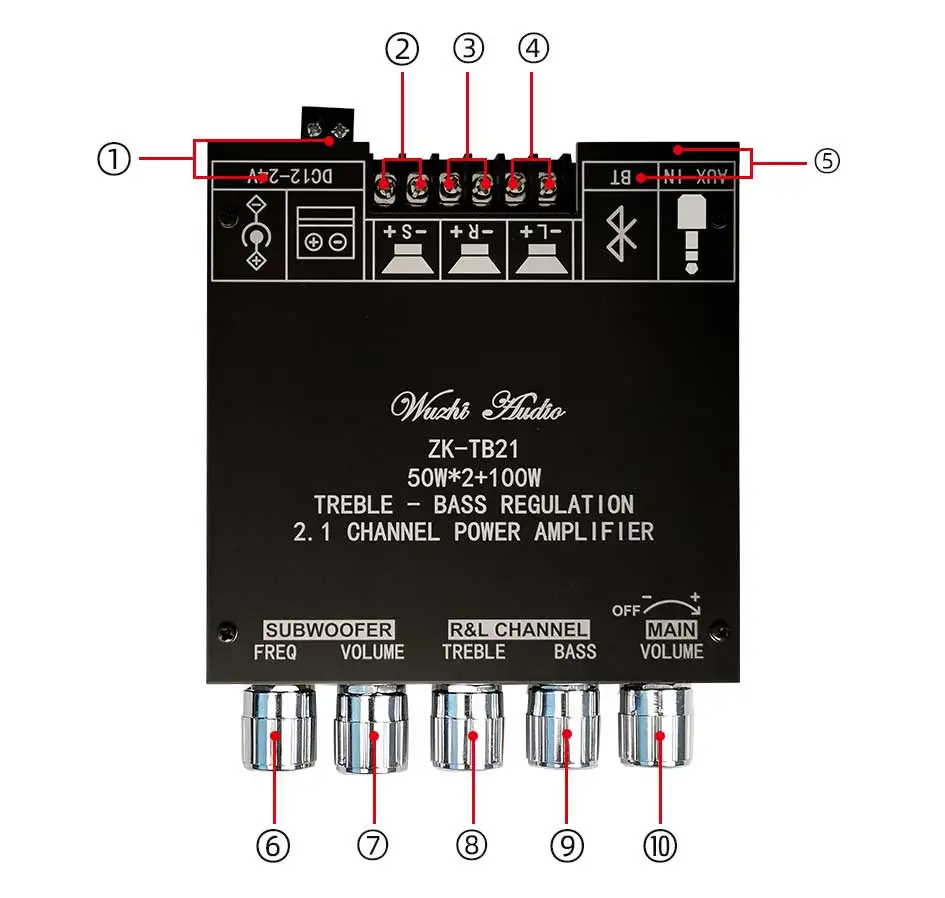

Введение продукта:

① Вход питания (5.5x2.1DC штекер и 2P клеммы)

② Сабвуфер

③ Правый канал

④ Левый канал

⑤ Аудиовход (BT | AUX)

Subwoofer частота сабвуфера (20-200 Гц)

⑦ Световой индикатор Subwoofervolume

Treтройник левого и правого канала

Bass левый и правый канальный бас

⑩ Основной объем

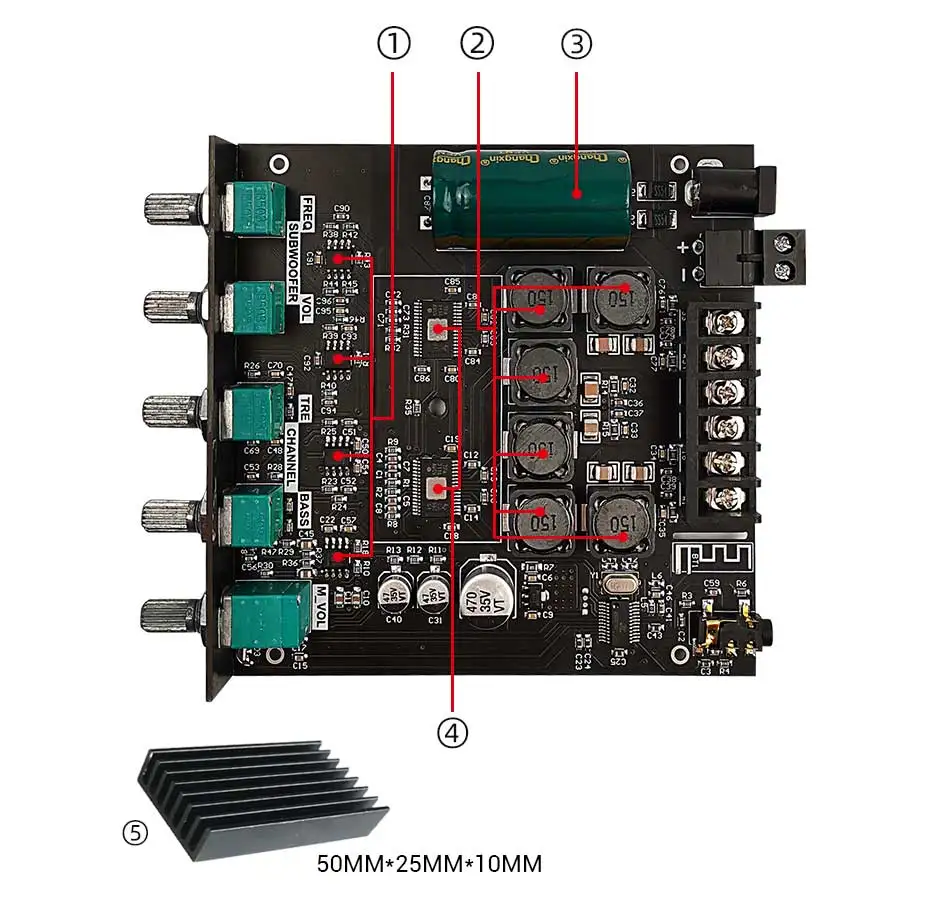

Информация о продукте:

① Низкий уровень шума на передней стадии операционного усилителя

② Защитная индуктивность

③ Большая емкость для хранения энергии

④ Оригинальный импортный усилитель 3116

⑤ Теплоотвод 50*25*10 мм

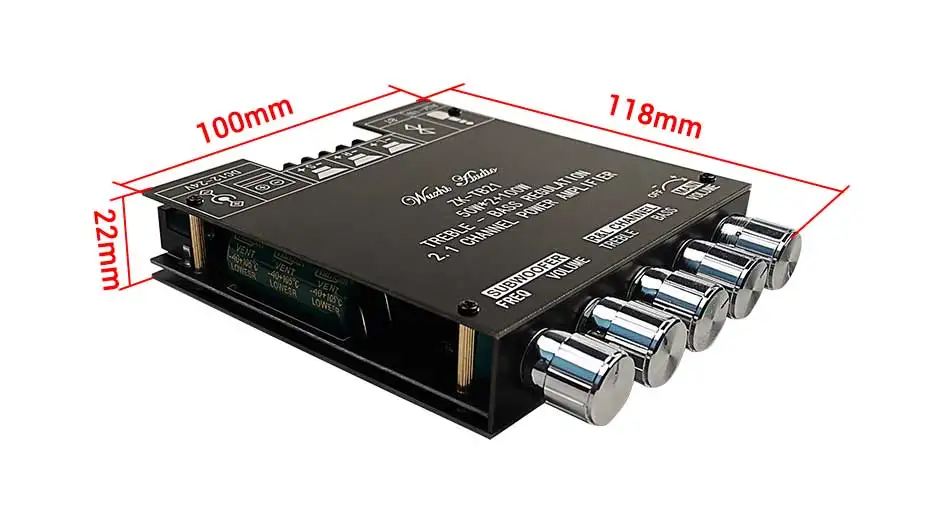

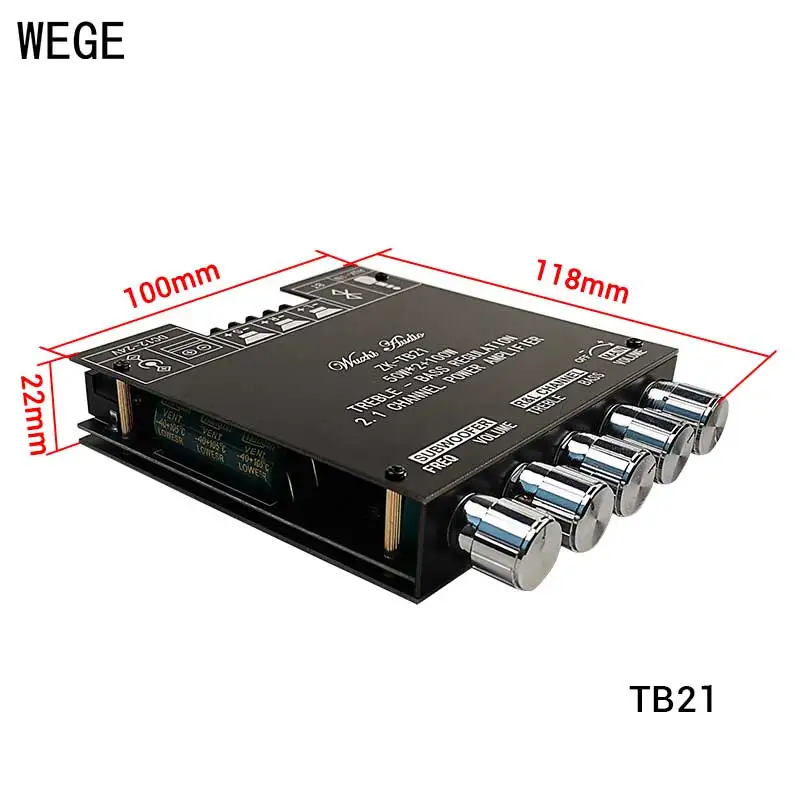

Размер продукта:

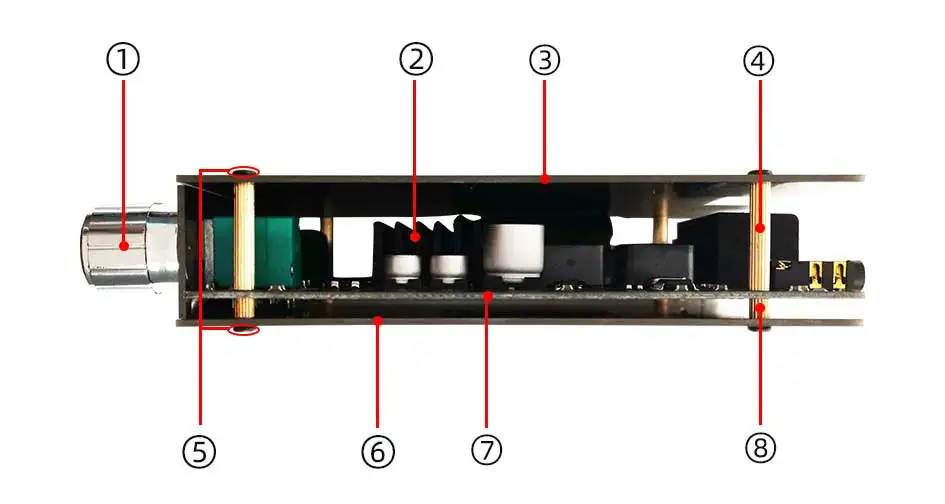

Схема установки:

①Knob

②Heat раковина

③ Верхняя панель

④ M2 * 16 Медный столб

⑤ Винт M2 * 3

⑥Lower покрытие доски

⑦PCB

M2 M2 * 3 + 3 Медный столб

Форма упаковки:
