WEGE 1602T 1002T 2*160W 2*100W HIFI стерео двухканальный BT аудио усилитель мощности плата TPA3116D2 AMP высокие басы AUX USB

Примечание!

Он должен быть собран самостоятельно, и посылка материала дана отверткой.

Цвет реального товара может быть s светильник ly отличается от изображения из-за различия в светильник, угол и съемочного оборудования.

Размер изделия измеряется вручную. Пожалуйста, допускайте небольшое отклонение в данных измерений и убедитесь, что вы не возражаете.

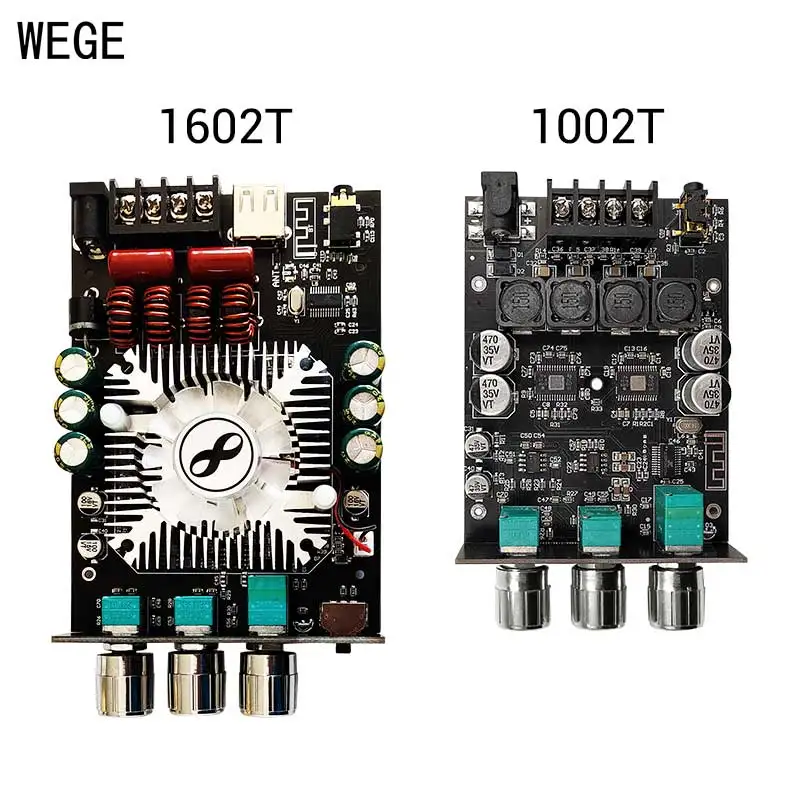

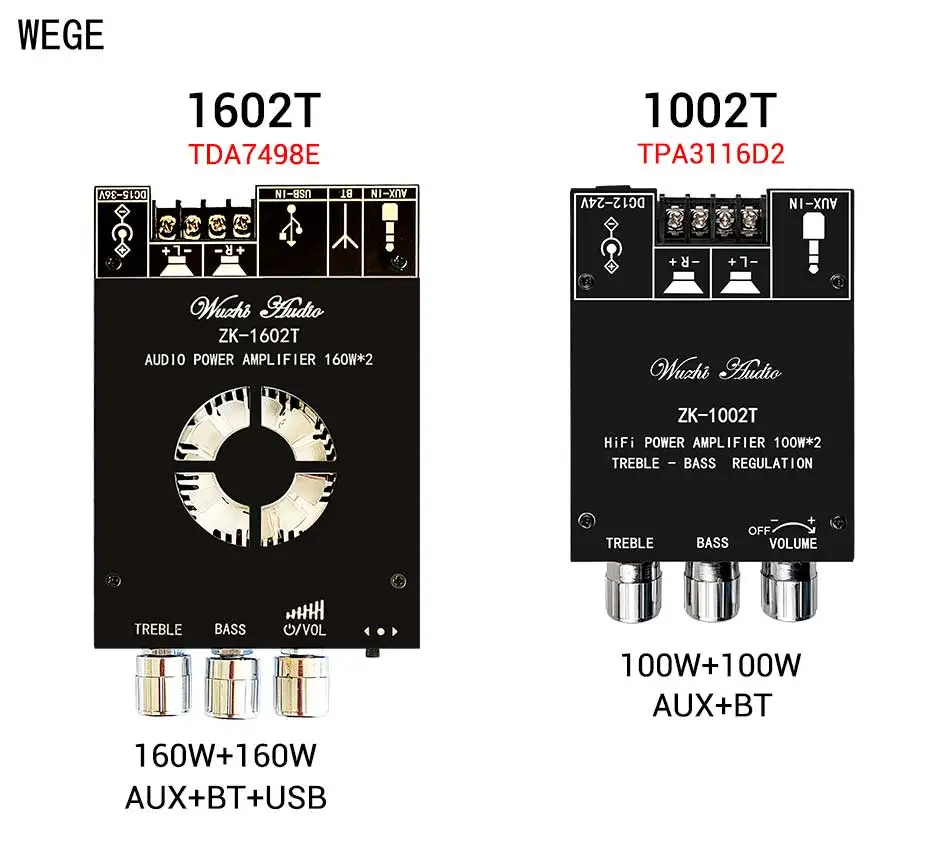

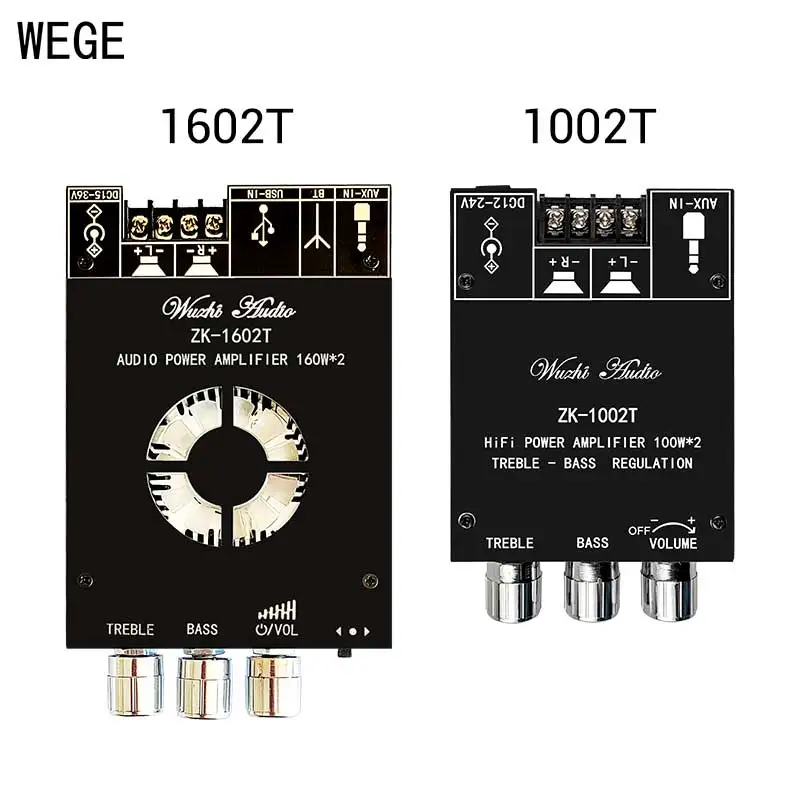

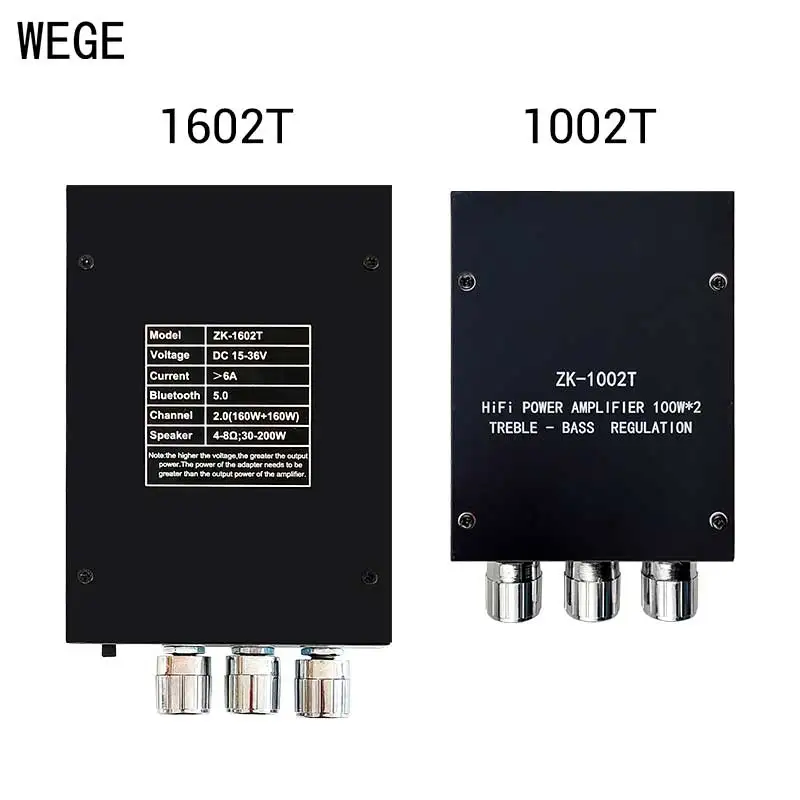

Модель

1602T

1002T


Особенности

1.Чип TDA7498E.

2.С фильтром, HIFI качество звука.

3.Тепловыделение с воздушным охлаждением,

3.Очень большая мощность.

1. Чип TPA3116D2.

2. С фильтром, хорошее качество звука.

3. Теплоотвод рассеивает теплоБез воздушного охлаждения.

Аудио вход

BT + AUX + USB

BT + AUX

Кнопка колеса циферблата

Да

Нет

Мощность

Левый и правый каналы<160 Вт

Левый и правый каналы<100 Вт

Рассеивание тепла

Сверхтихий вентилятор с долгим сроком службы

36*25*10 мм радиатор

Источник питания

DC15-36V

DC12-24V

Динамик

30 ~ 200 Вт, 4 ~ 8 Ом

20 ~ 200 Вт, 4 ~ 8 Ом

Защита

Анти обратное соединение,

Понижение напряжения, перегрев,

Перегрузки по току, короткого замыканияЗащита

Перенапряжение, под напряжением,

Перегрев, обнаружение постоянного тока,

Защита от короткого замыкания

Размер изделия

134*80*28 мм

110*70*21 мм

Вес посылка

257 г

161 г

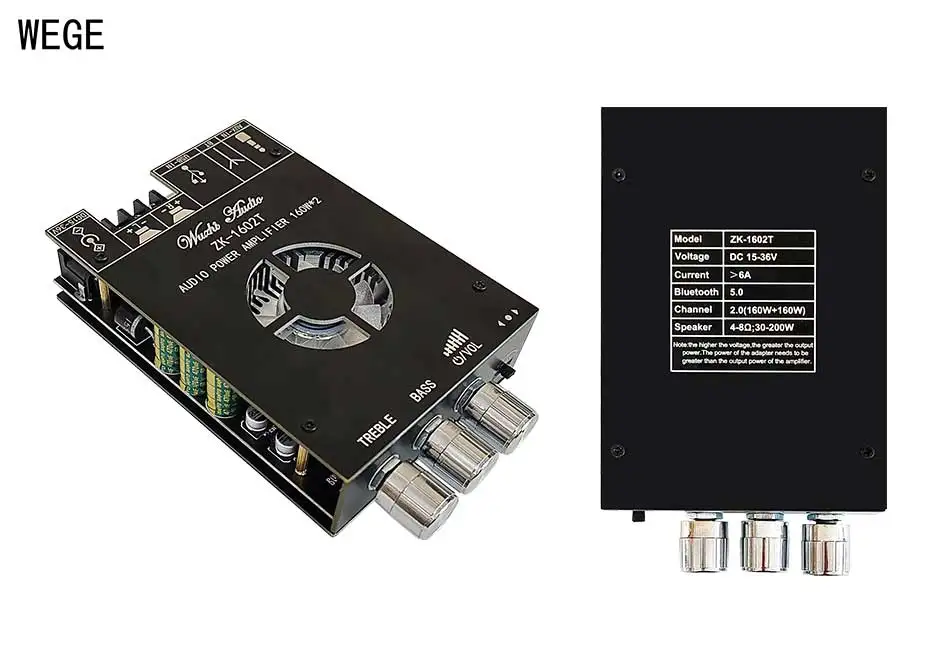

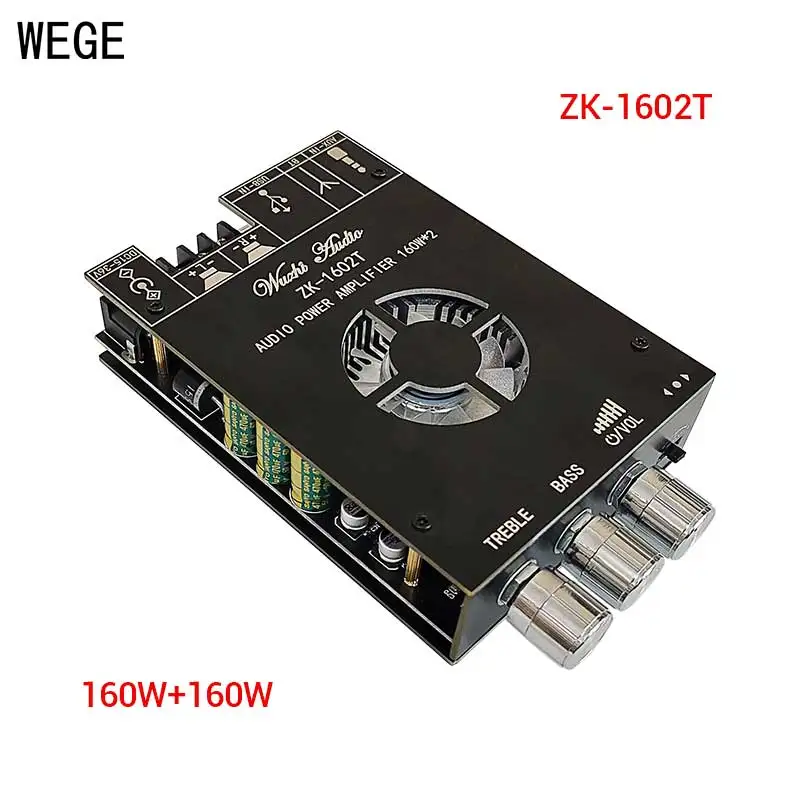

Модель:ZK-1602TTDA7498E 160 Вт + 160 Вт

Особенности продукта:

Продукт использует чиповую схему TDA7498E, с выходным фильтром, качеством звука HIFI, воздушным охлаждением и рассеиванием тепла, а также супер мощностью.

Высокие басы снимаются самостоятельно.

Интерфейс питания является общим разъем питания постоянного тока для мамы База 5,5*2,1 мм.

Параметры спецификации:

Название продукта: 2,0 канальный аудио усилитель модуль с тоном

Модель изделия: ZK-1602T

Версия BT: 5,0 (без экранирования, 10 метров)

Аудиовход: AUX + BT + USB (кнопка «колесо циферблата» переключает мелодию и режим)

Канал: 2,0 (левый канал + правый канал)

Чип-решение: TDA7498E

Адаптивный Источник питания: 15 ~ 36 В постоянного тока (под защитой напряжения ниже 9 В, и 12 в источник питания также может быть поддержан)

Адаптер динамика: 30-200 Вт, 4-8Ω

Выходная мощность: Max160W @ R & L Канал

Механизм защиты: анти-обратное соединение, понижение напряжения, перегрев, перегрузки по току, защита от короткого замыкания

Размер изделия: 134*80*28 мм

Вес изделия: вес нетто 209 г, вес посылка 257 г

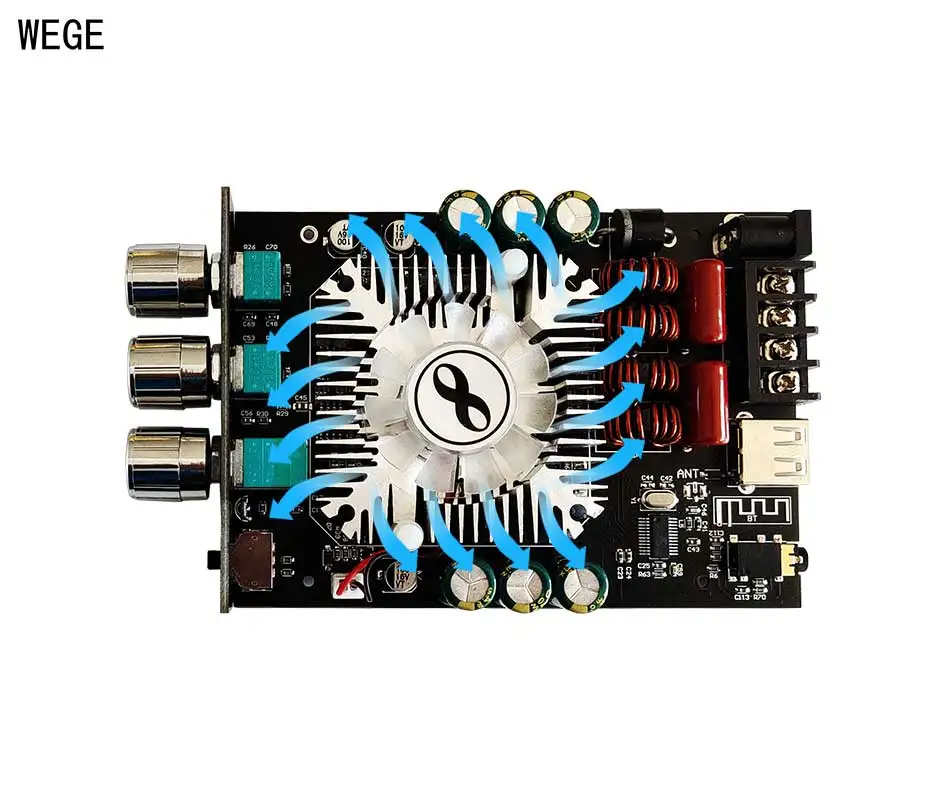

Функция вентилятора:

Уменьшите общую температуру модуля, чтобы предотвратить его нагревание. Рассеивайте тепло для источника питания, чипов усилителя мощности и фильтрующих конденсаторов, уменьшите повышение температуры и влияние повышения температуры на качество звука и Обеспечьте долгосрочную стабильную работу компонентов.

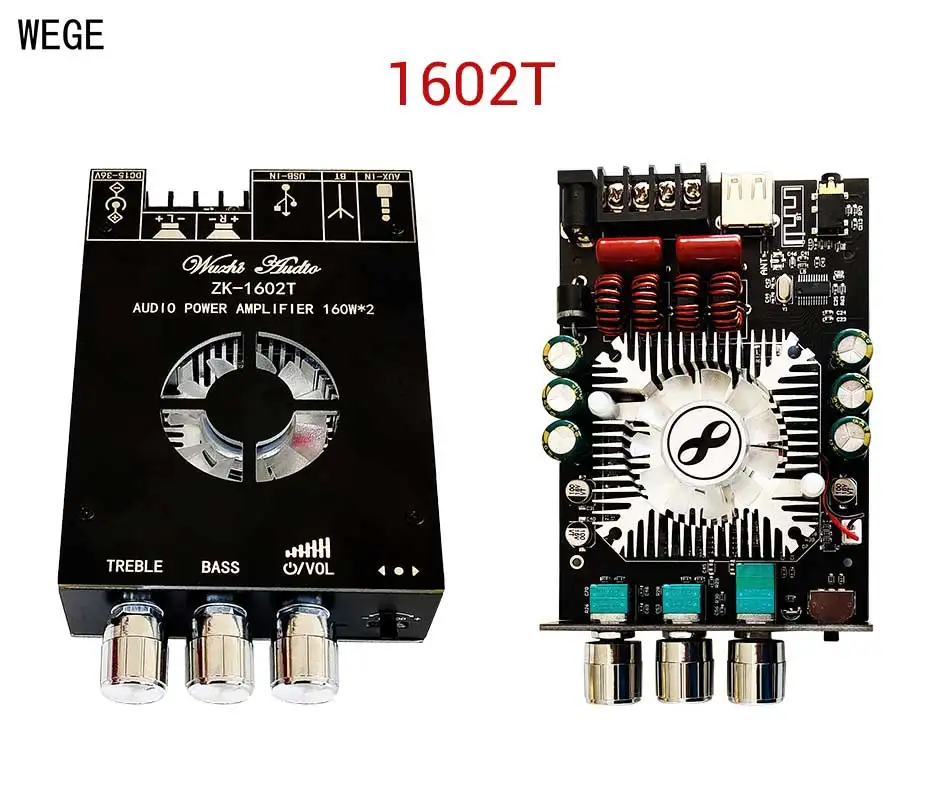

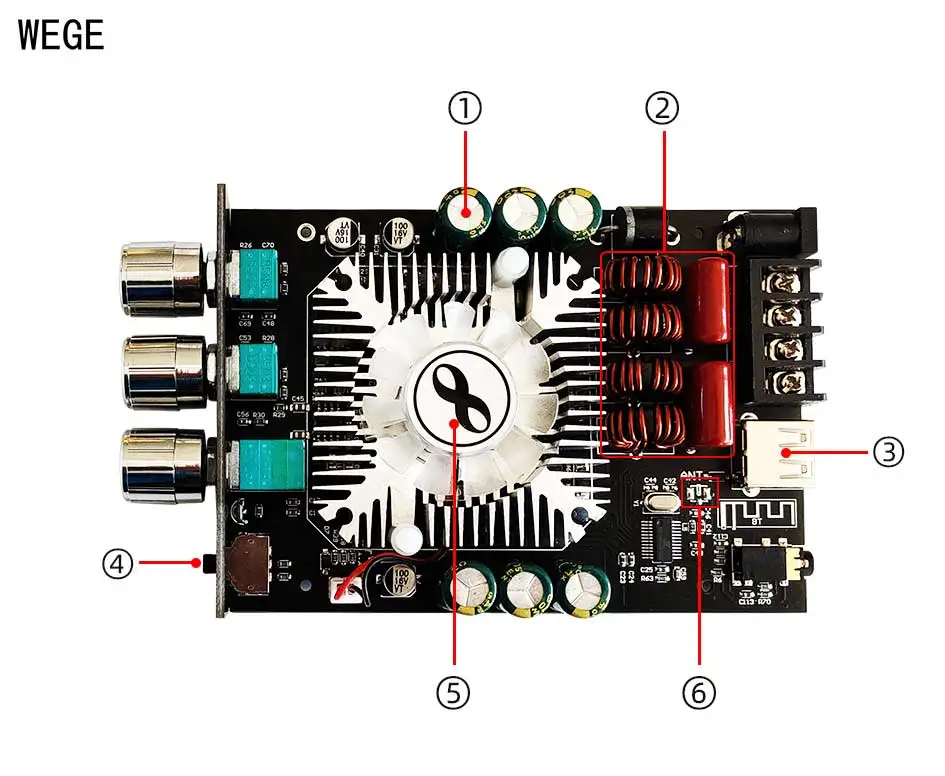

Информация о продукте:

① Конденсатор большой емкости для хранения энергии

② Схема фильтра

③ USB_IN

④ Кнопка колеса циферблата

⑤ Долгий срок службы ультра тихий вентилятор (заблокированный ротор, без горения, без шума)

Antenna основание антенны сварки (антенна и основание антенны могут быть сварены)

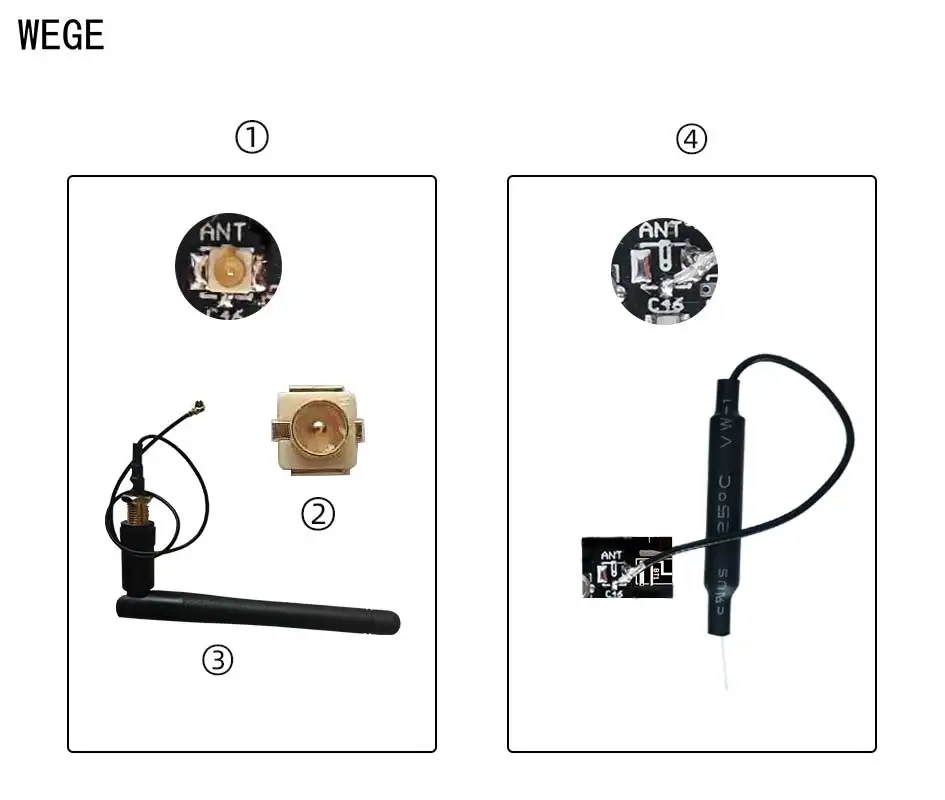

Пример сварки:

① Пример сварки антенны

② Основание антенны

③ Антенна 2,4G

④ Пример сварки антенны

Антенна и основание антенны должны быть приобретены самостоятельно.

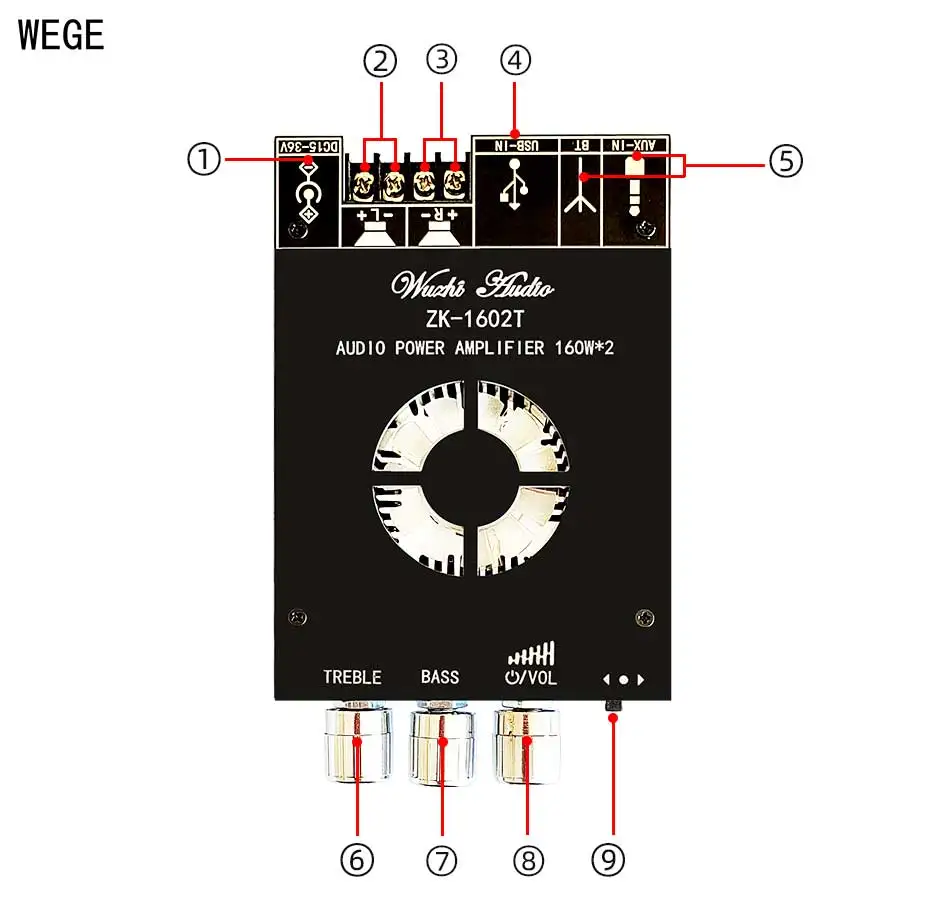

Введение продукта:

① Вход питания (5.5X2.1DC штекер)

② Левый канал

③ Правый канал

④ USB_IN

⑤ Аудиовход (BT | AUX)

⑥ ВЧ

⑦ Световой индикатор регулятор баса

⑧ Кнопка громкости/переключатель

⑨ Циферблат колеса кнопка

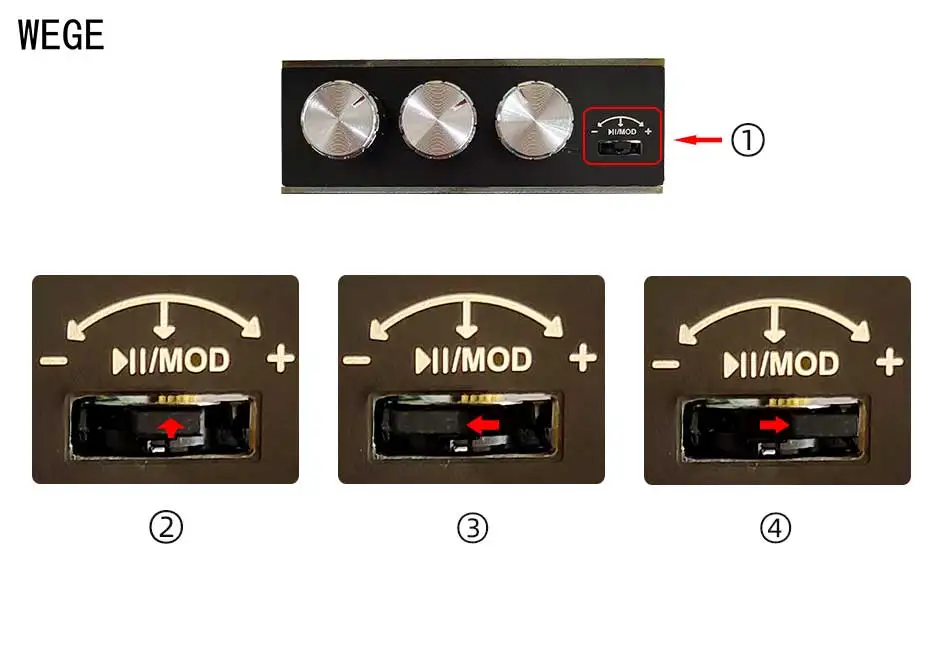

Кнопка колеса циферблата:

① Кнопка колеса циферблата

② Нажмите кнопку циферблата посередине:

  Короткое нажатие:Пауза/воспроизведение

   Длинный пресс:Режим переключения (USB/BT/AUX)

③ Поверните кнопку циферблата влево:

     Короткое нажатие:Предыдущая песня

    Длинный пресс:Объем-

④ Поверните кнопку циферблата вправо:

     Короткое нажатие:Следующая песня

     Длинный пресс:Объем +

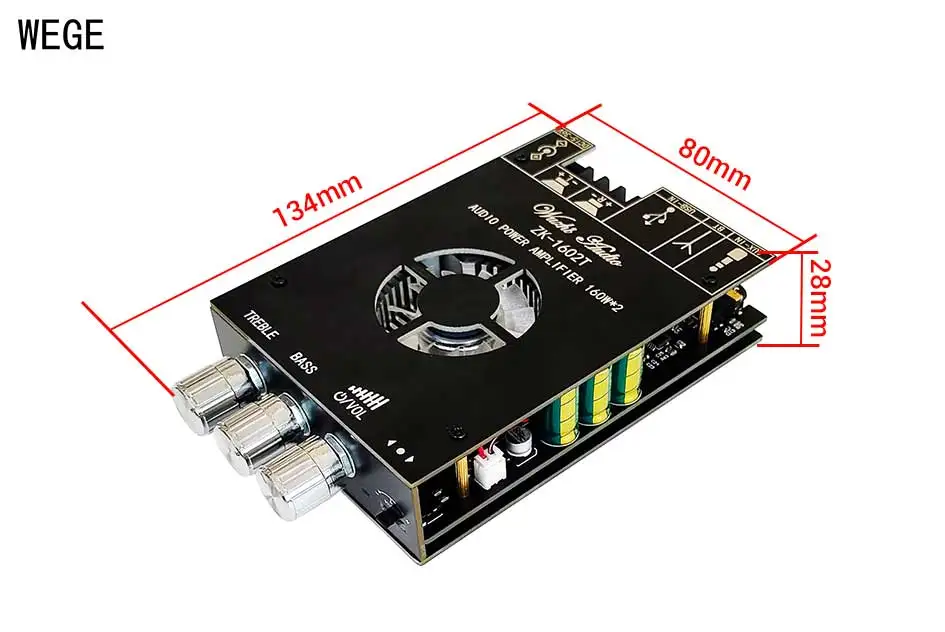

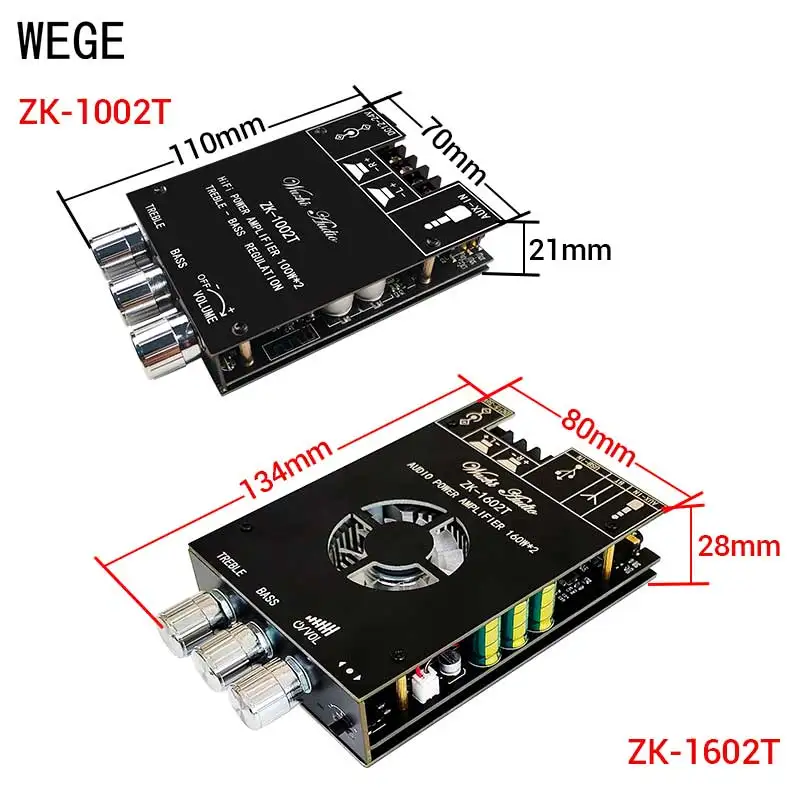

Размер продукта:

Вес нетто: около 209 г

Вес посылка: около 257 г

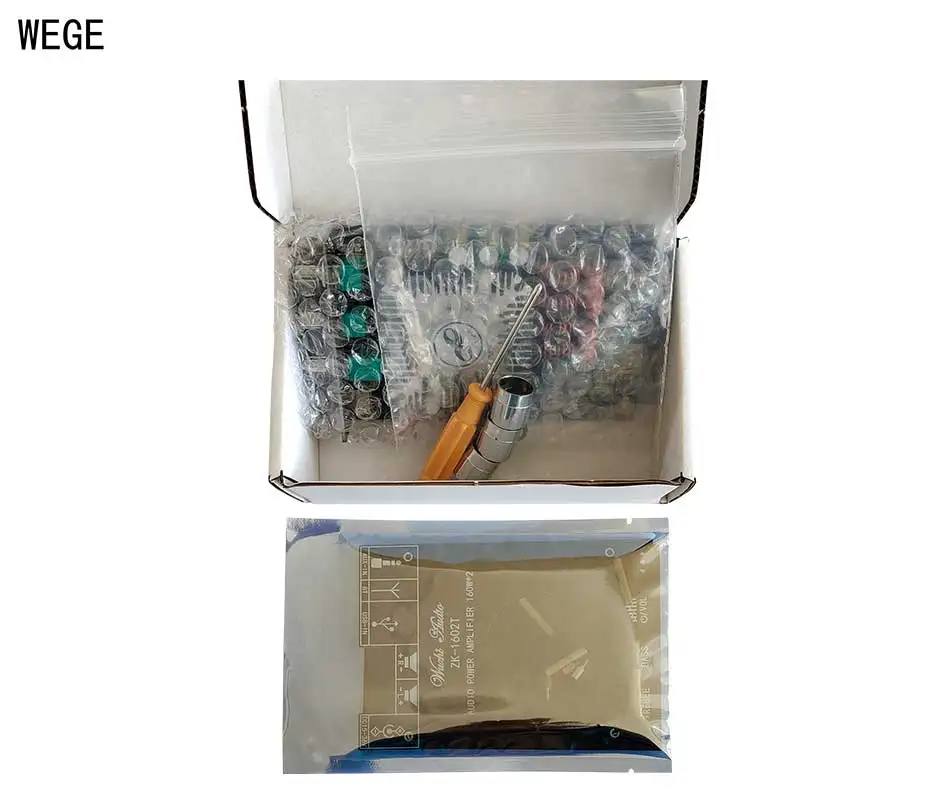

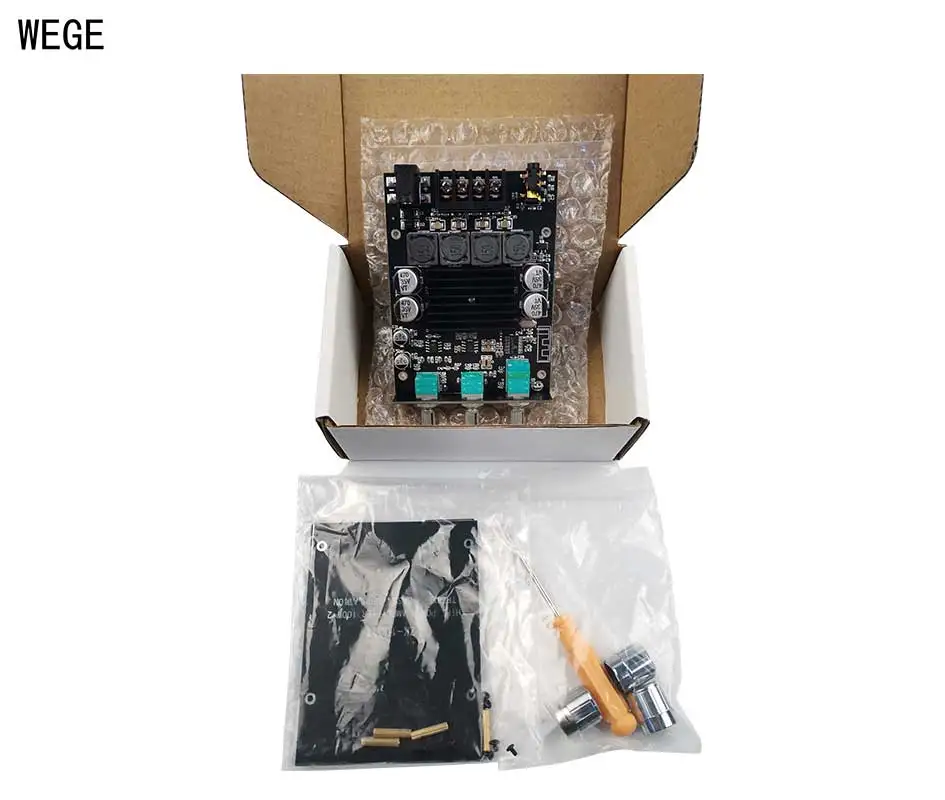

Форма упаковки:

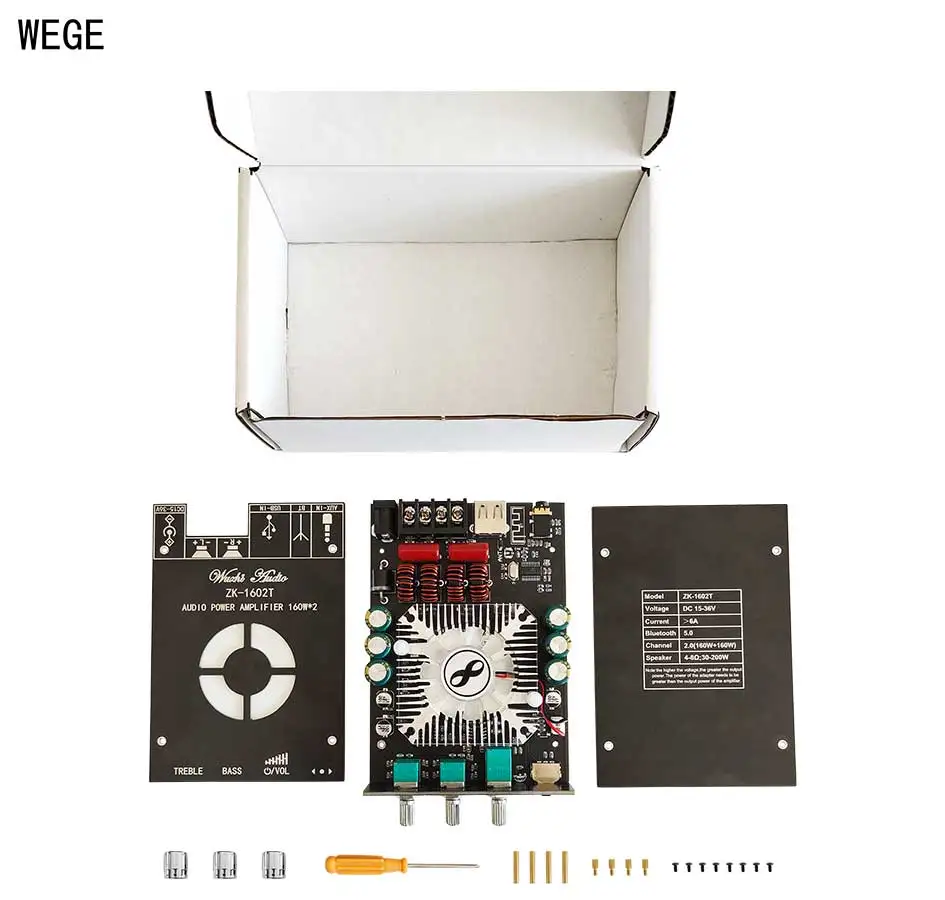

Упаковочный лист:

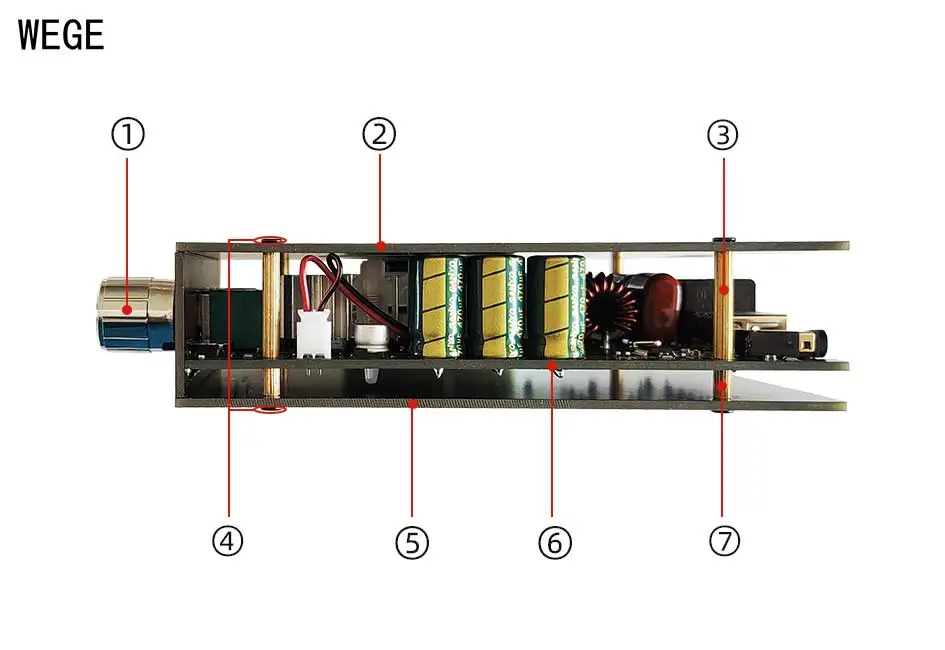

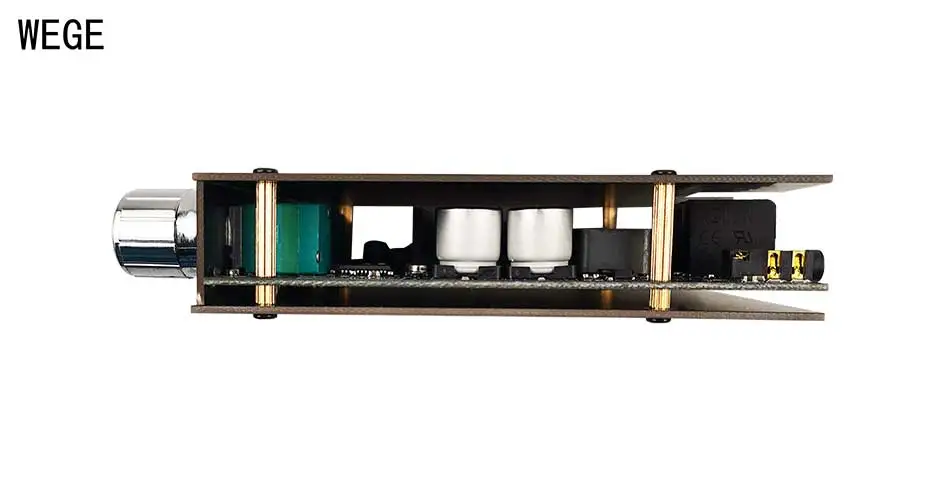

Схема установки:

① Ручка

② Верхняя панель

③ M2 * 18 Медный столб

④ Винт M2 * 4

⑤ Нижняя панель

⑥ Печатной платы

M2 M2 * 5 + 4 Медный столб

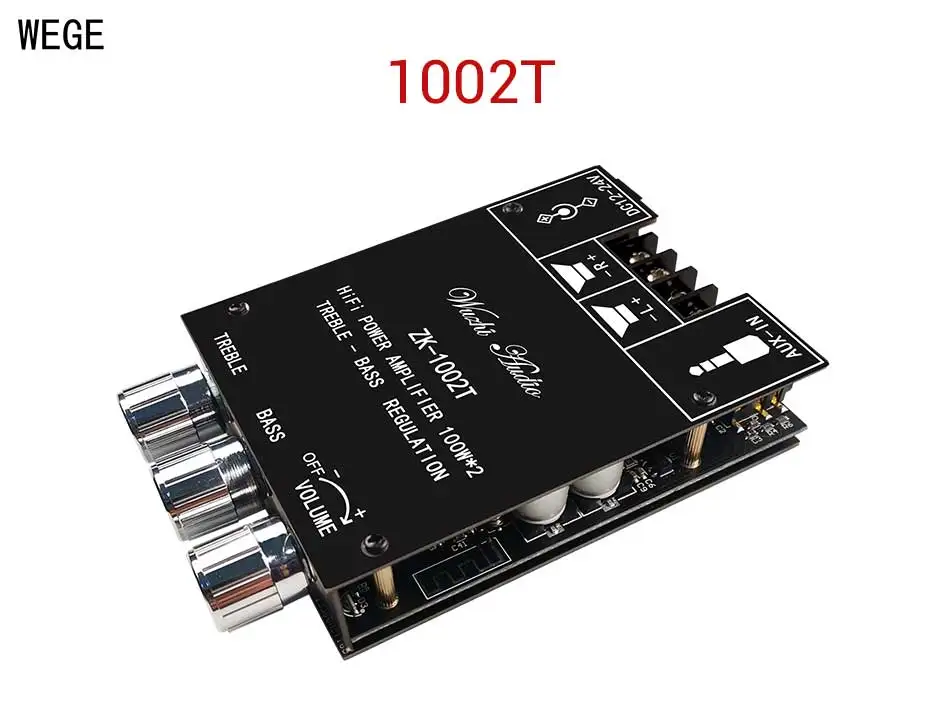

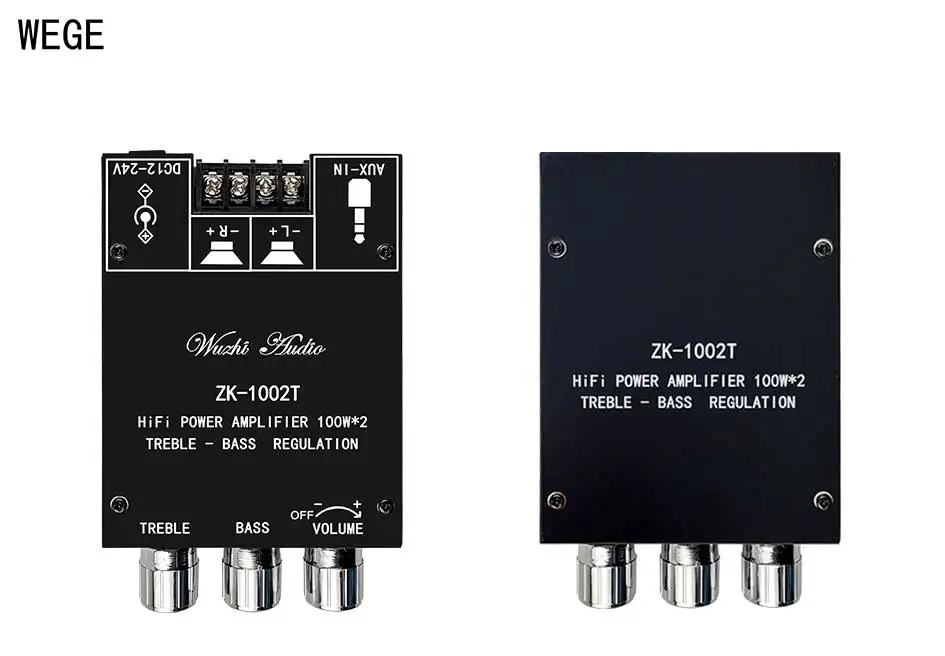

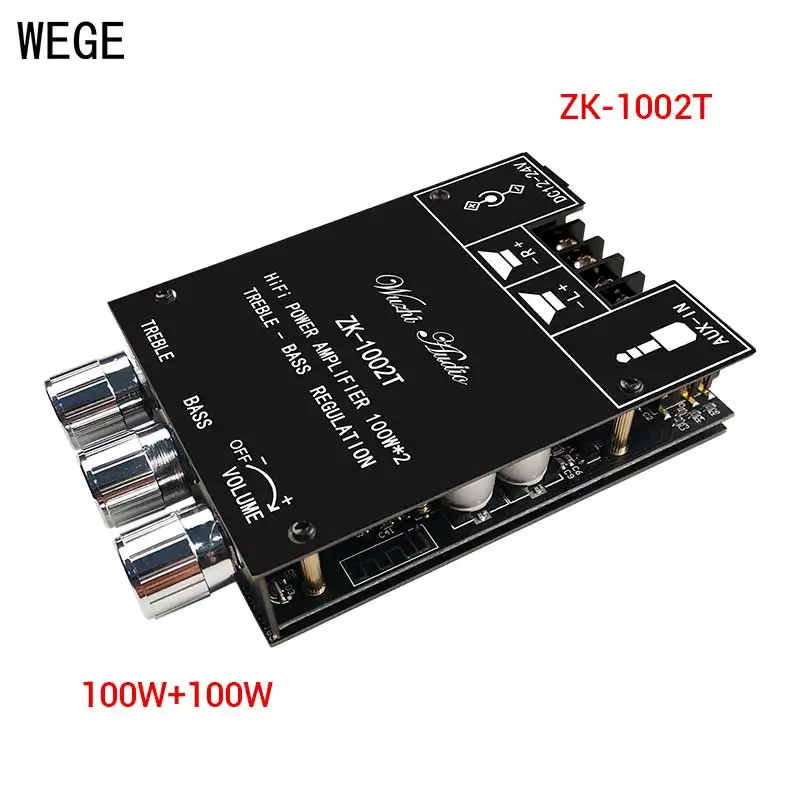

Модель: ZK-1002TTPA3116D2 100 Вт + 100 Вт

Название продукта: 100 Вт * 2 двухканальный TPA3116D2 BT5.0 аудио усилитель мощности плата с тоновым

Модель изделия: ZK-1002T

Версия BT: 5,0 (без экранирования, 10 метров)

SNR: >90 дБ

Аудио вход: AUX + BT

Канал: 2,0 (стерео)

Чип-решение: TPA3116D2 (с подавлением помех AM)

Диапазон мощности: DC12 ~ 24V / 5A выше (рекомендуемое Высокое напряжение высокой мощности)

Адаптер динамика: 20 Вт ~ 200 Вт, 4 ~ 8 Ом

Выходная мощность:

20 Вт * 2 @ 12 В, 8Ω35вт * 2 @ 12 В, 4Ω

35 Вт * 2 @ 19 в, 8Ω60вт * 2 @ 19 в, 4Ω

50 Вт * 2 @ 24 В, 8Ω100вт * 2 @ 24 В, 4Ω

Механизм защиты: Перенапряжение, напряжение под напряжением, перегрев, обнаружение постоянного тока, защита от короткого замыкания

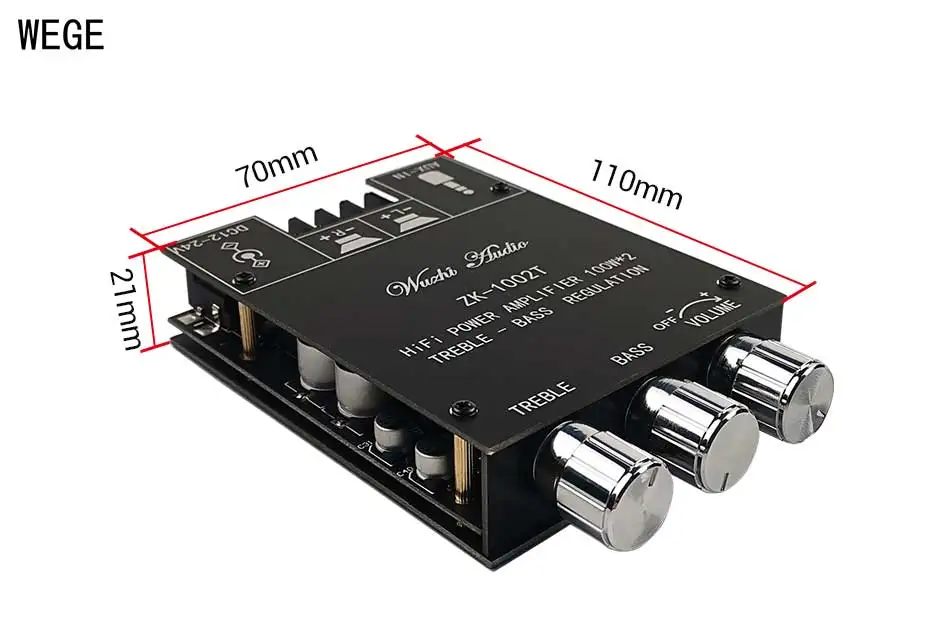

Размер изделия: 110 мм * 70 мм * 21 мм

Вес изделия: около 124 г

Посылка: about161g

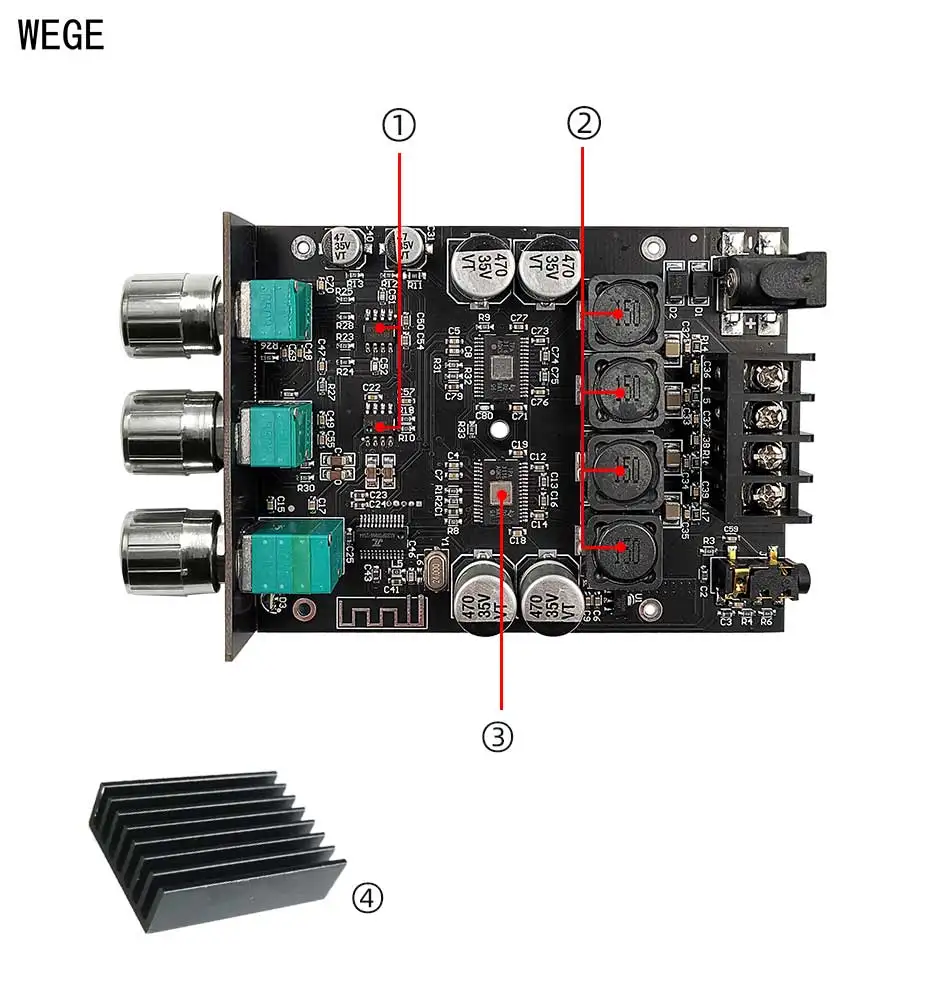

① Низкий уровень шума на передней стадии операционного усилителя

② Защитная индуктивность

③ Оригинальный импортный усилитель 3116

④ 36*25*10 мм радиатор
