Антенна QRPGuys 40m-10m UnUnTenna Plus, настраиваемая антенна с длинным проводом

Руководство по покупке:

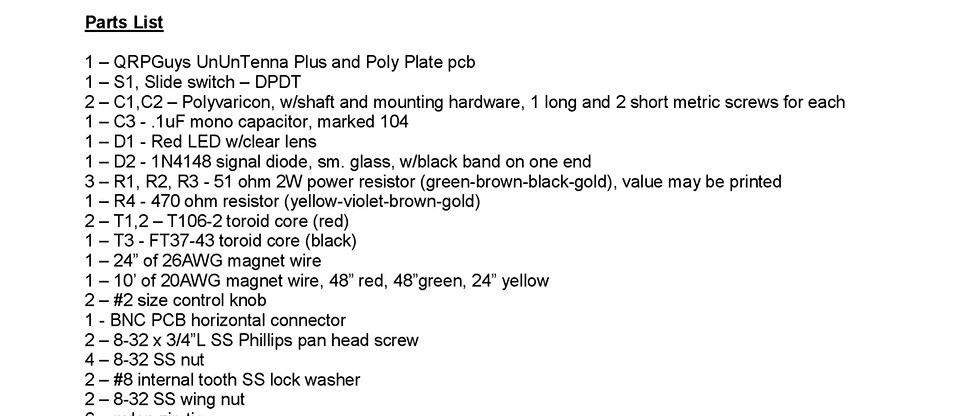

Набор «сделай сам»: содержит все детали на картинке, вам нужно собрать их самостоятельно;Готовая продукция: как показано на рисунке, сборка завершена.

Описание товара:

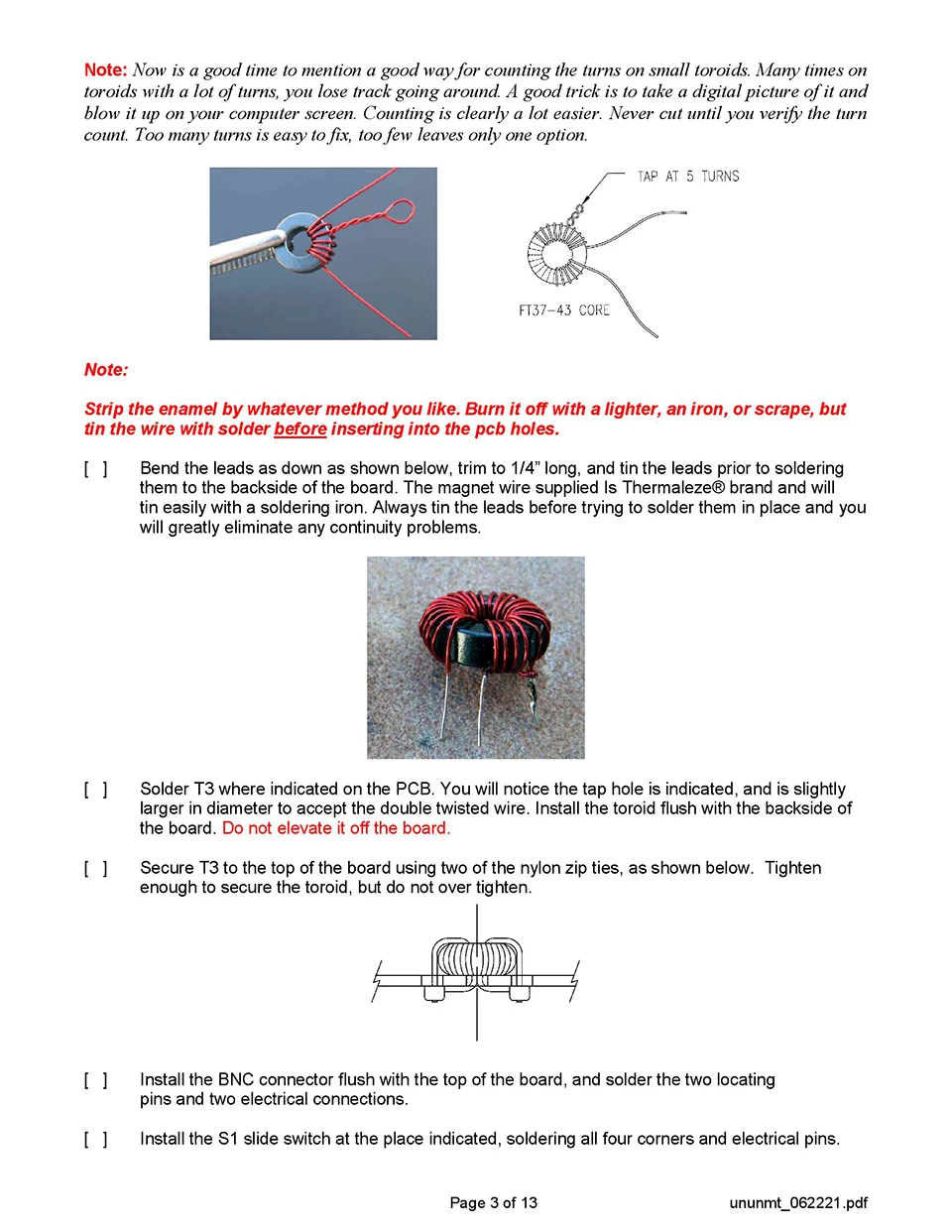

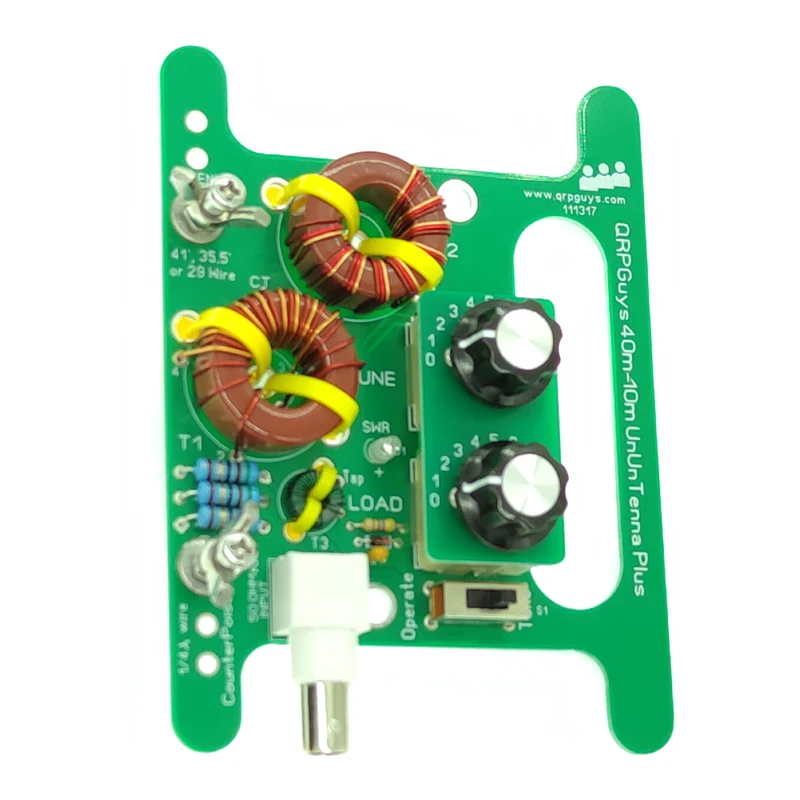

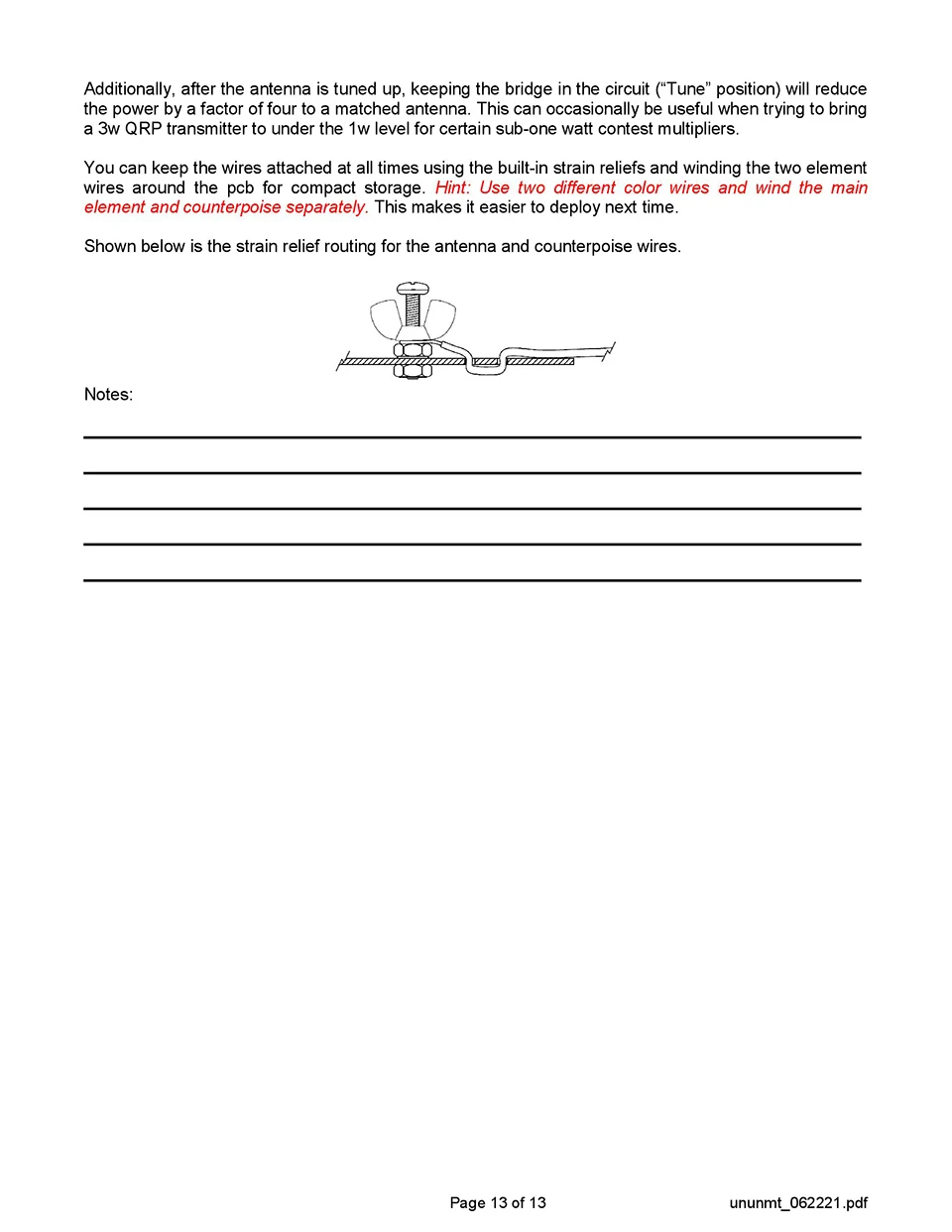

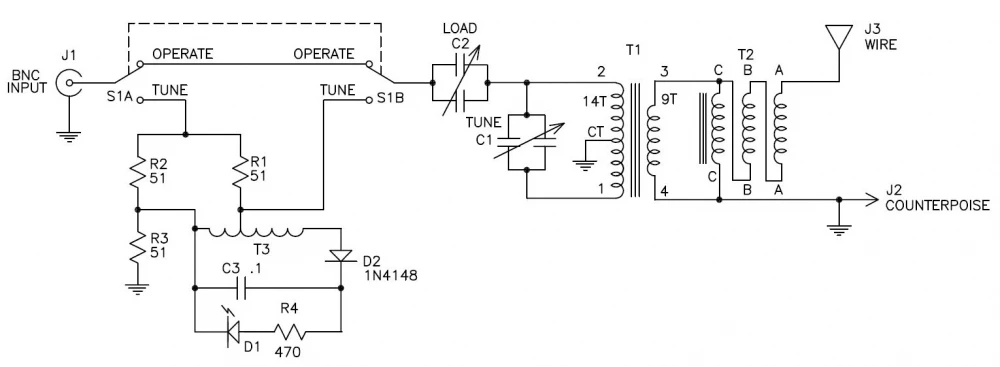

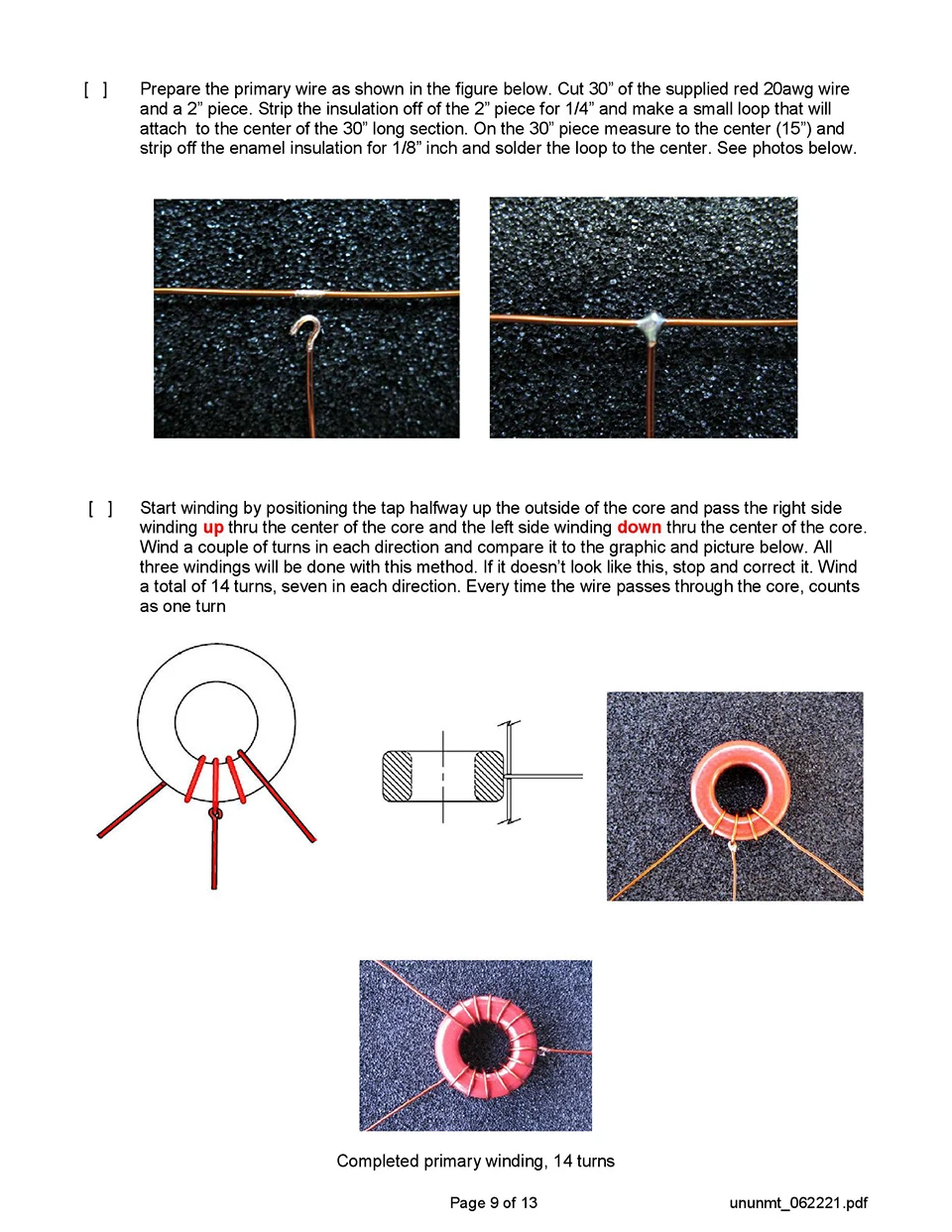

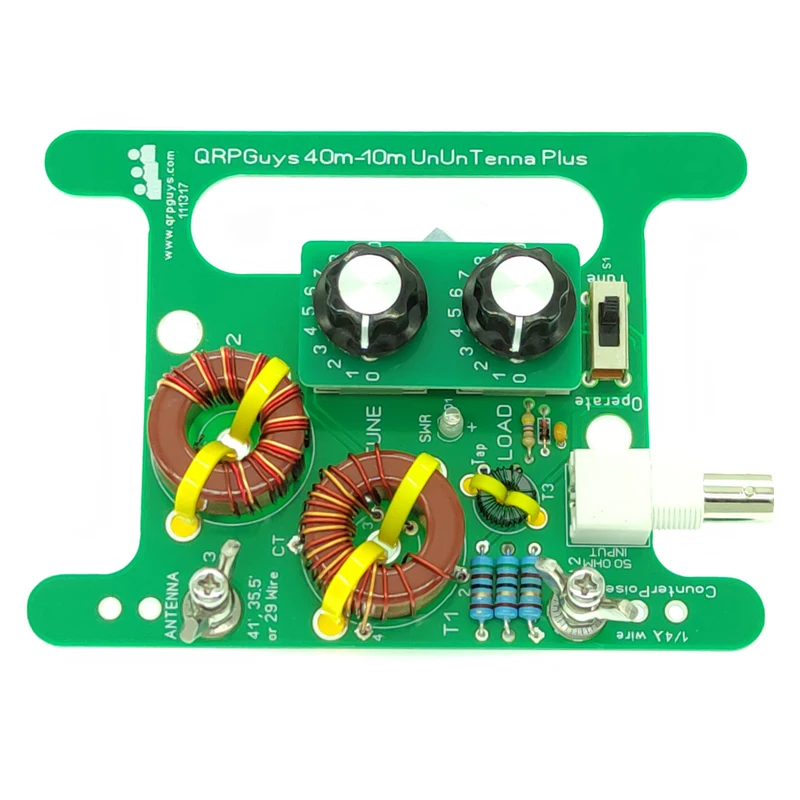

QRPGuys 40m-10m UnUnTenna Plus-это компактная портативная Проводная антенна со встроенным Тюнером для заднего двора или портативного использования SOTA. Он похож по дизайну на нашу UnUnTenna, но это устройство также содержит тюнер. Секция тюнера основана на цепи, разработанной Charlie Lofgren, W6JJZ, также включает светодиодный индикатор Dan Tayloe (N7VE) SWR. Оригинальная схема была впервые разработана для клуба Norcal QRP. Он рассчитан на 10 ватт оптопа и использует интегральный 9:1 балун напряжения, который соответствует вашему несимметричному 50 Ом входному сопротивлению до 450 Ом, несимметричному длинному проводу. Антенна имеет оптимальную эффективность на 20 м и будет S блок меньше в производительности на 40 м и 10 м концах. Вы используете нерезонансную длину провода для управляемого элемента, обычно 29 ′, 35,5 ′, или 41 ′, и выборочно провод 1/4 λ для противовеса. Он предназначен для подкручивания прикрепленных проводов на устройство, чтобы сохранить его как небольшой компактный блок. Мы предоставляем все компоненты, кроме антенного провода и потайного провода. Вы используете то, что у вас есть в наличии. Мы рекомендуем что-нибудь от 20awg до 26awg. Два отверстия предусмотрены для вас, чтобы связать или прикрепить устройство в зависимости от ваших обстоятельств. Мы обеспечиваем оборудование из нержавеющей стали для антенны и соединения с противовесом. Есть плата, установленная на гнездо BNC для подключения к вашей установке. На шкале сложности от 1 до 5, 5 является самым трудным, это оценивается в 2 или 3 в зависимости от вашего опыта.

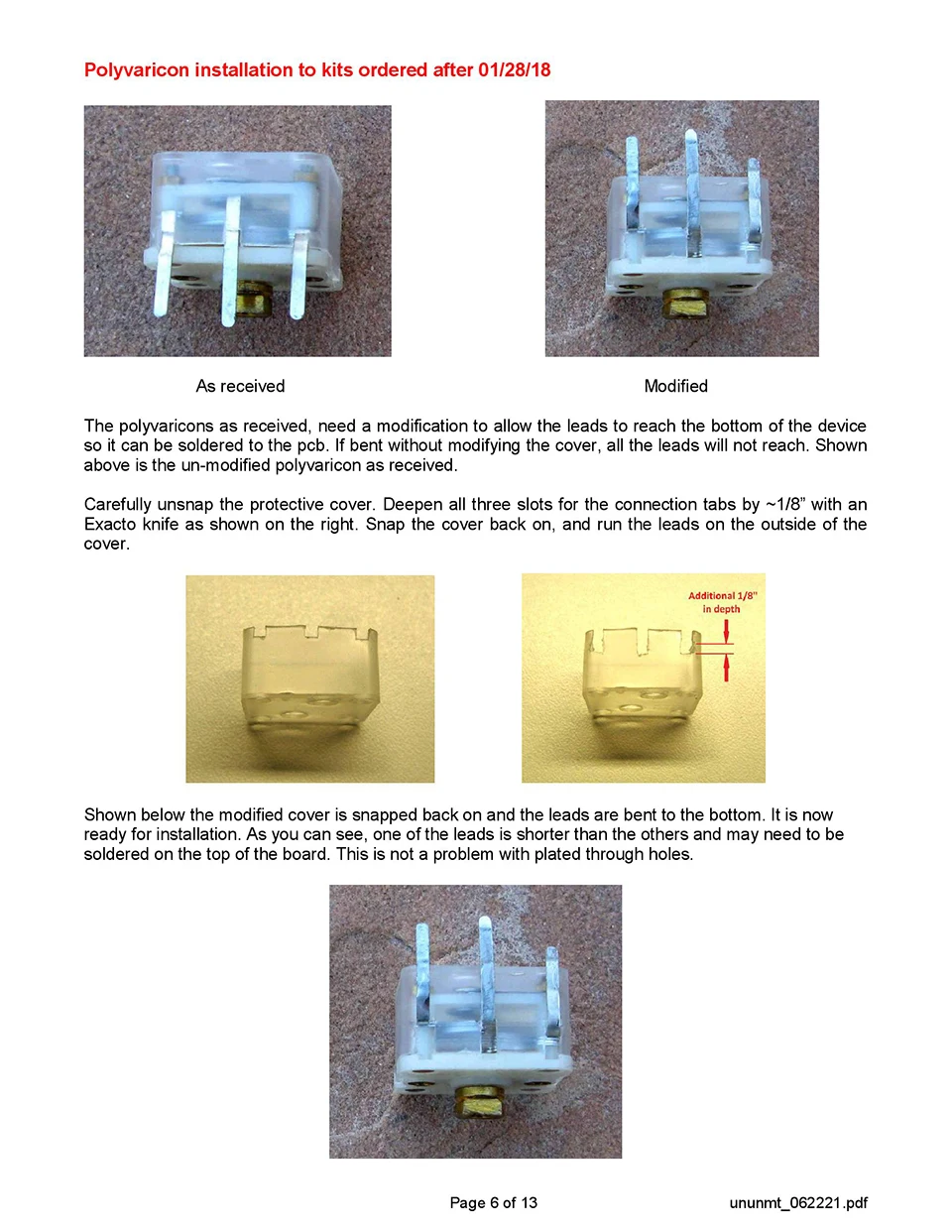

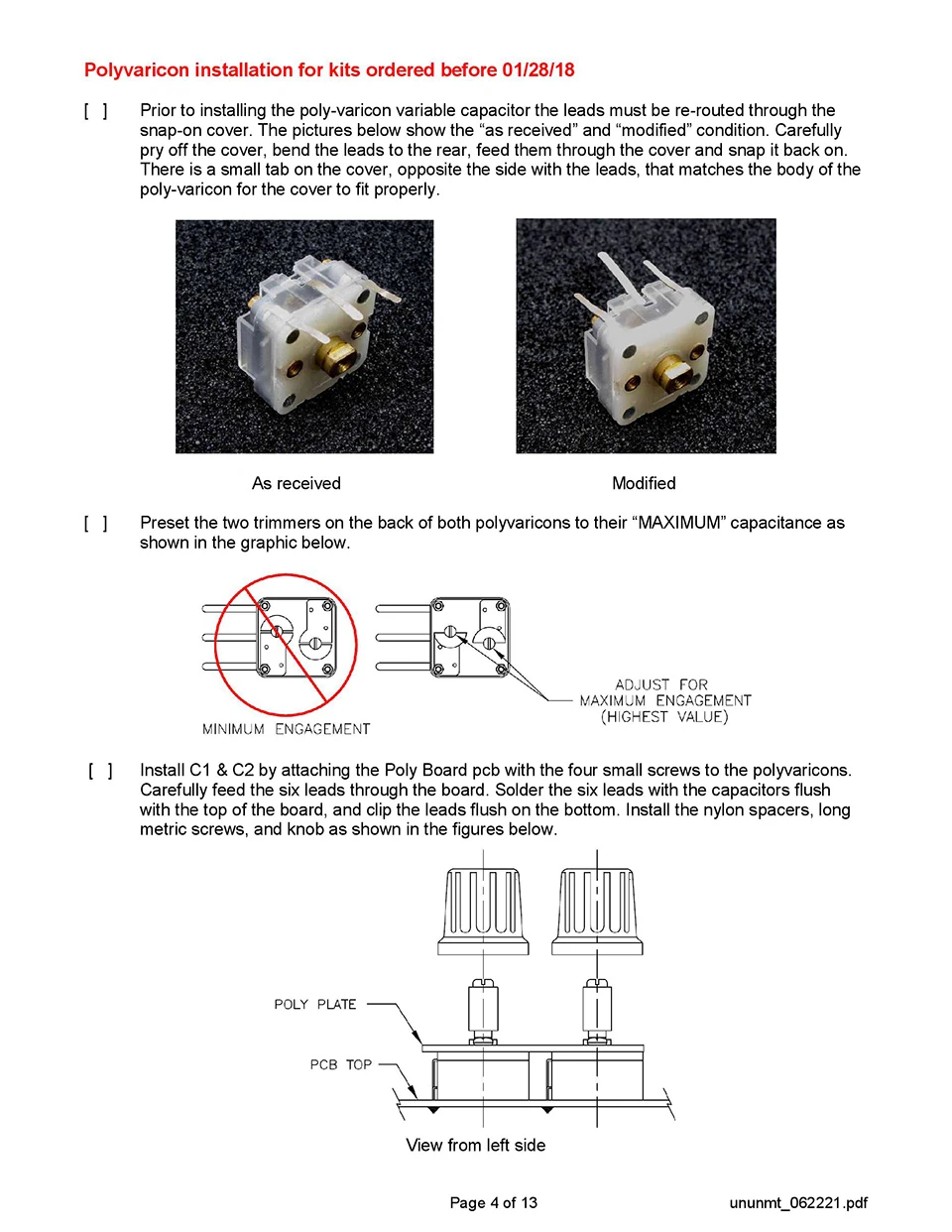

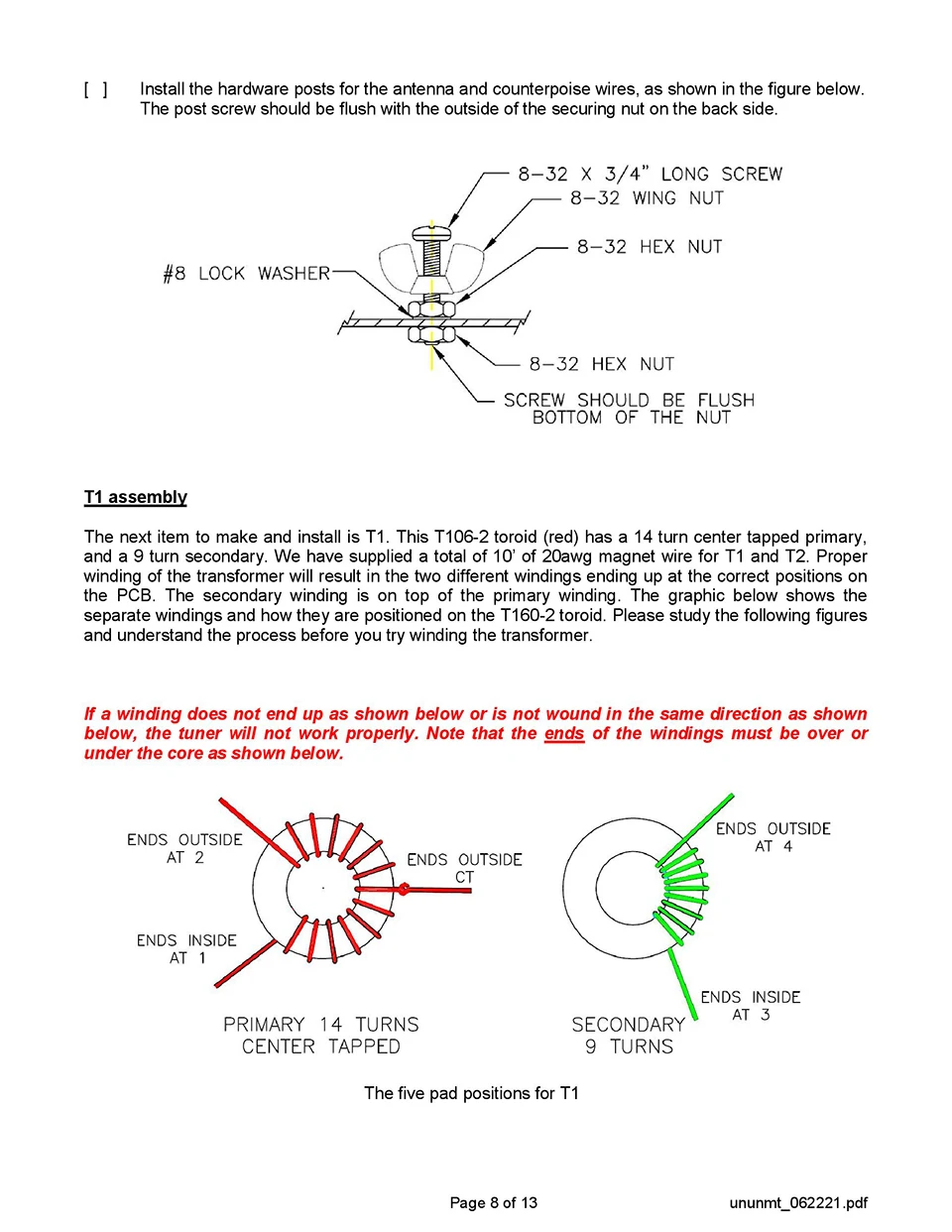

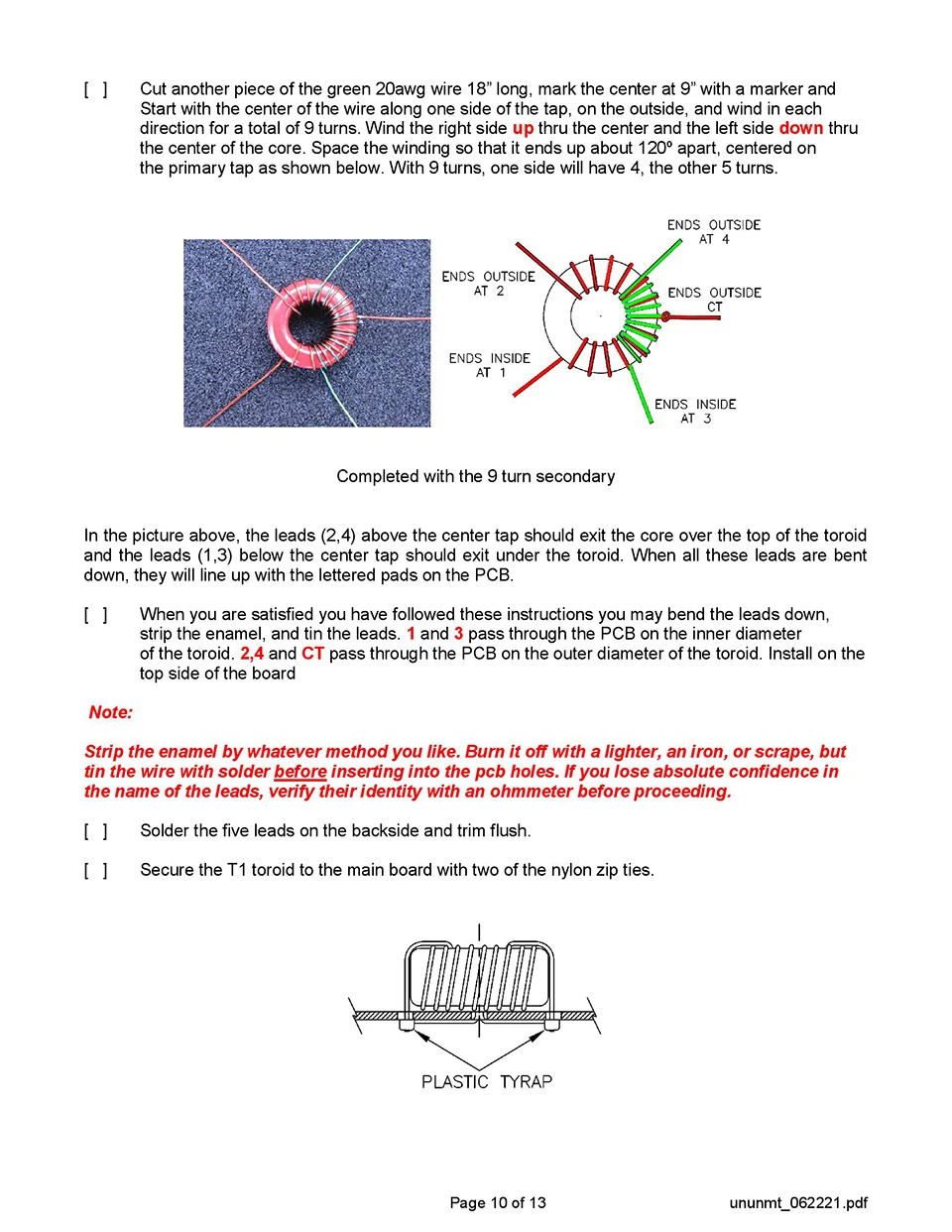

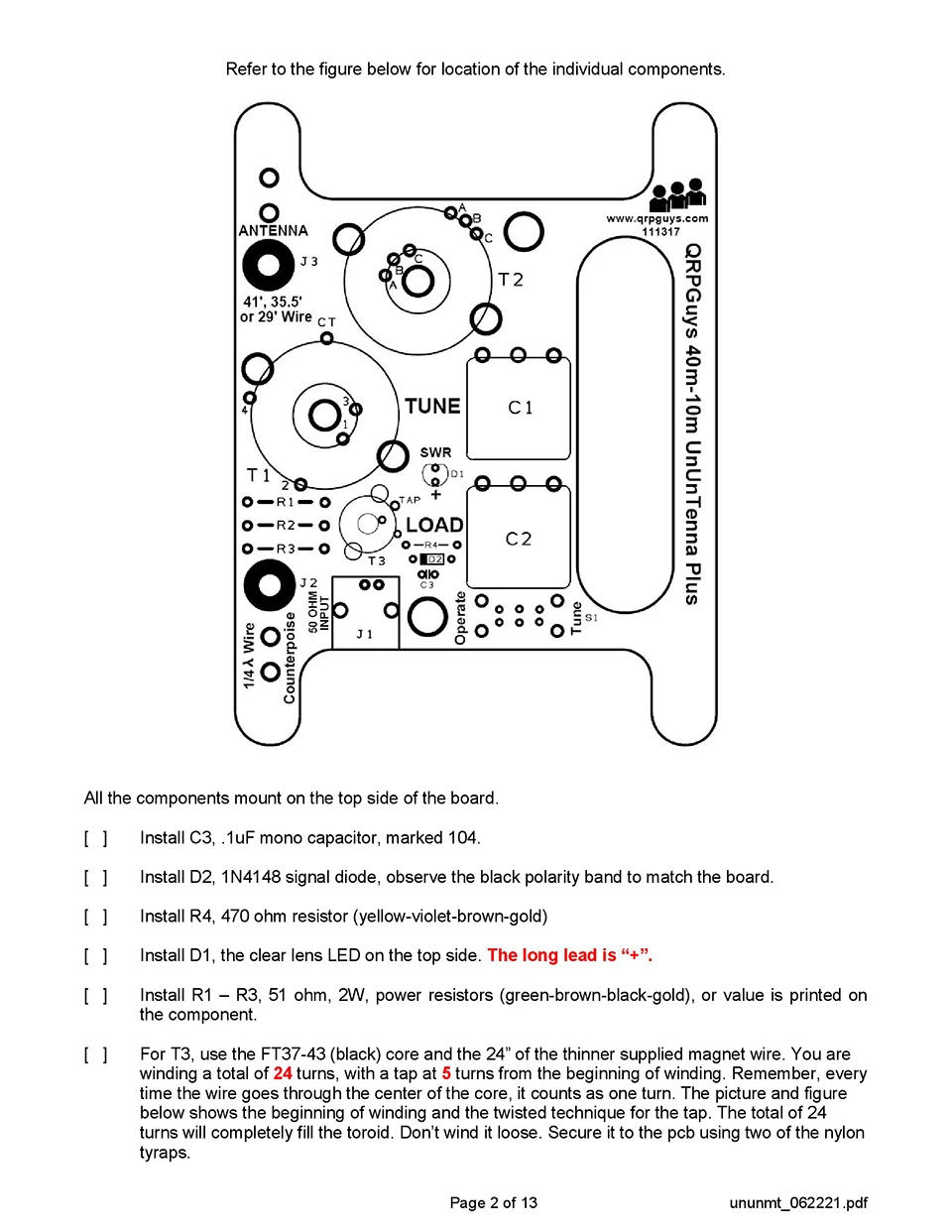

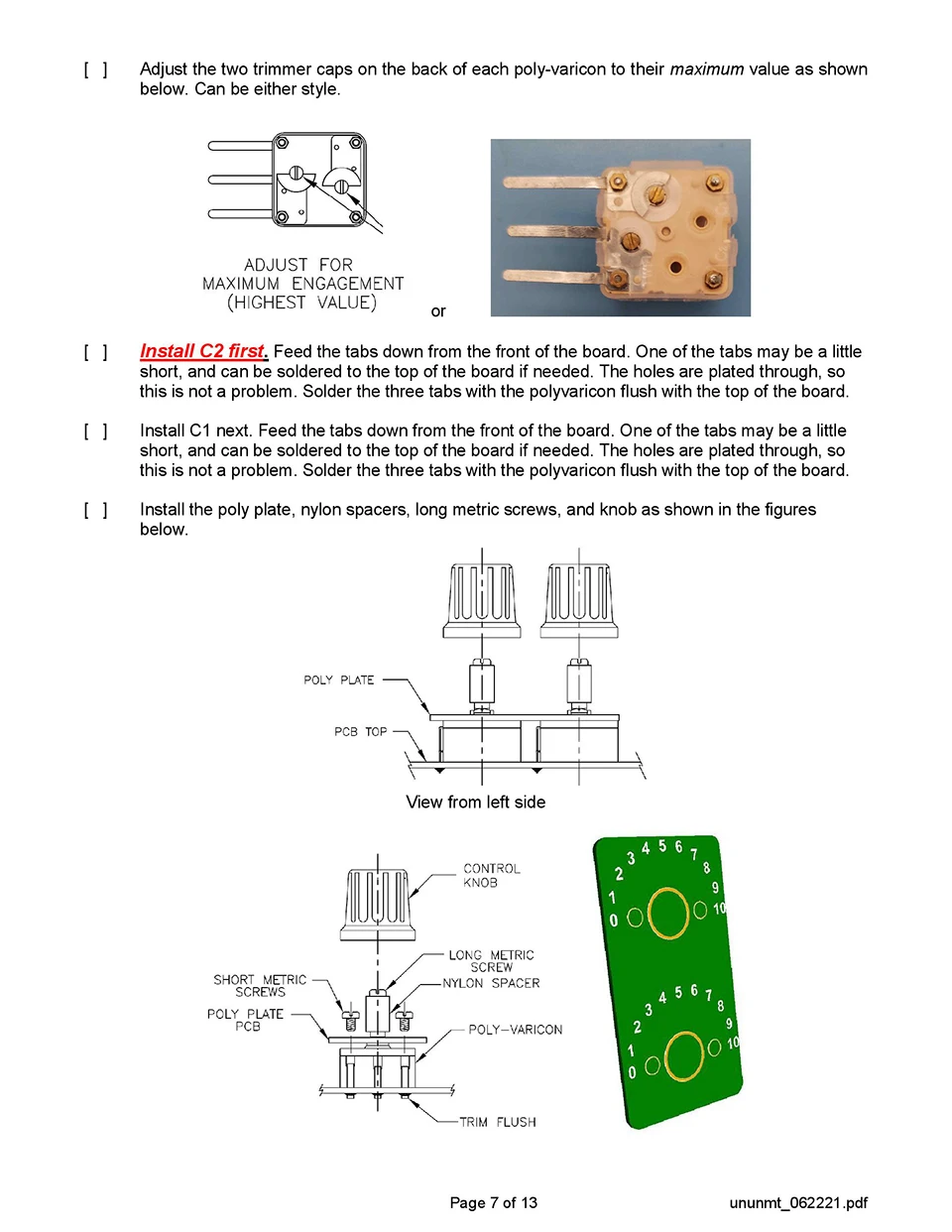

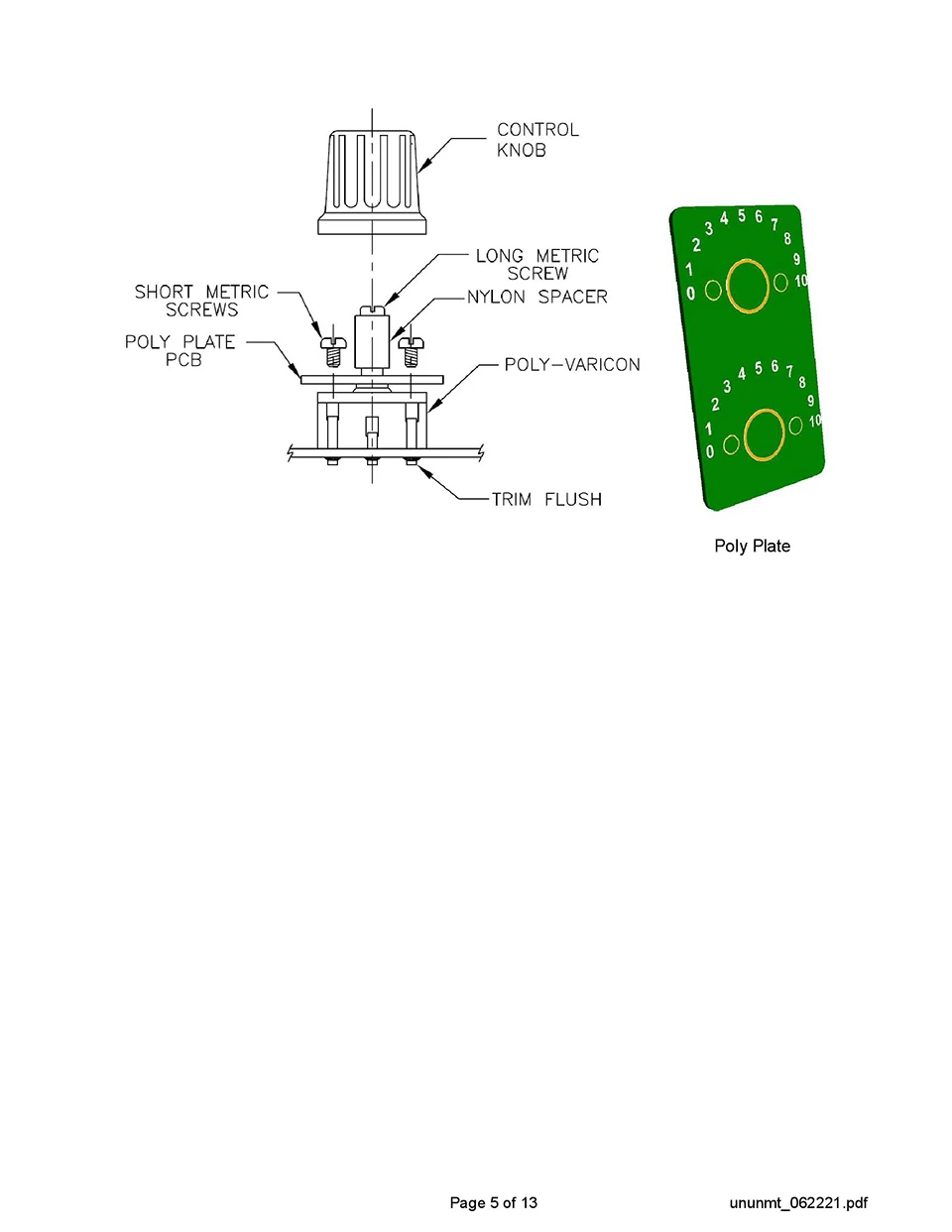

Антенна UnUnTenna Plus QRPGuys 40m-10m

Описание товара:1. Мощность: 10 Вт2. Вес: 135 г3. Размер: 128,3 × 95,3 мм × 39 мм4. Разъем: BNC

Использование антенны:

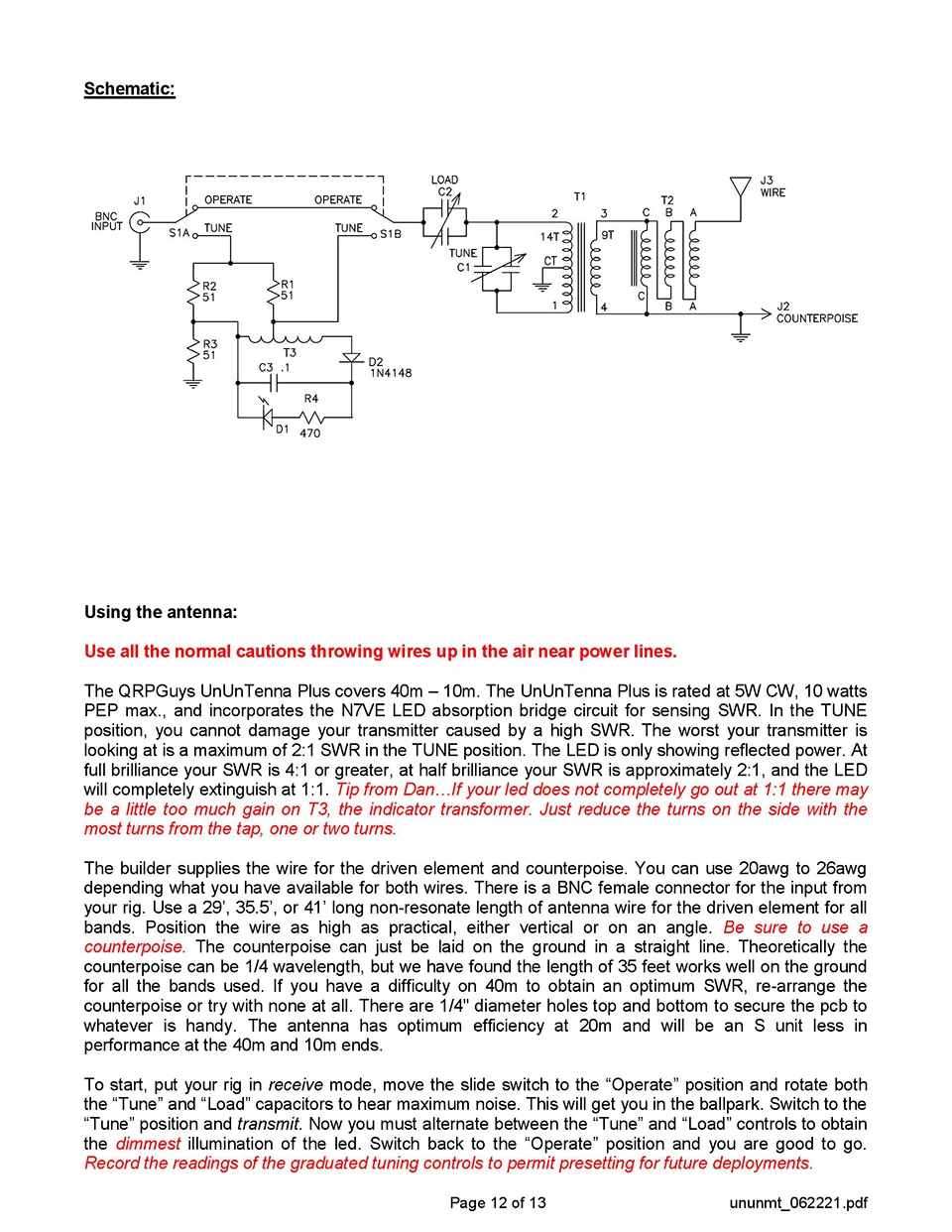

Используйте все обычные предостережения, забрасывающие провода в воздух возле линий электропередачи.QRPGuys UnUnTenna Plus охватывает 40 м-10 м. UnUnTenna Plus имеет оценку 5 Вт CW, 10 ВтPEP max., и включает в себя N7VE светодиодный мост поглощения цепи для зондирования SWR. В мелодииПоложение, вы не можете повредить свой передатчик, вызванный высоким SWR. Самое худшее, что Ваш передатчикСмотреть на это максимум 2:1 SWR в положении мелодии. Светодиодный индикатор показывает только отраженную мощность. AtПолный блеск ваш SWR 4:1 или больше, при половину яркости ваш SWR составляет около 2:1, и светодиодныйПолностью погаснет при 1:1. Наконечник от Дэна... если ваш светодиод не выходит полностью в 1:1, возможноНемного больше усиления на T3, индикатор трансформатор. Просто уменьшить развороты на стороне обеспечивают работу вБольшинство поворотов от крана, один или два поворота.Строитель поставляет провод для управляемого элемента и противовеса. Вы можете использовать 20awg до 26awgВ зависимости от того, что вы имеете в наличии для обоих проводов. Есть разъем BNC для входа отВаша установка. Используйте 29 ', 35,5' или 41 'длинную нерезонансную длину провода антенны для приводного элемента для всехПолосы. Расположите провод так высоко, как практично, либо вертикально, либо под углом. Обязательно используйтеПротивовес. Противень может быть просто установлен на земле в прямой линии. ТеоретическиПротивовес может быть длиной волны 1/4, но мы обнаружили, что длина 35 футов хорошо работает на землеДля всех использованных полос. Если у вас есть трудности на 40 м, чтобы получить оптимальный SWR, переорганизуйтеПротивовес или попробуйте ни с чем. Есть отверстия диаметром 1/4 "сверху и снизу, чтобы закрепить печатную платуВсе, что удобно. Антенна имеет оптимальную эффективность на 20 м и будет S единица меньше вПроизводительность на 40 м и 10 м заканчивается.Чтобы начать, поместите свою установку в режим приема, переместите скользящий переключатель в положение «работать» и поверните обаКонденсаторы «Настройка» и «нагрузка», чтобы услышать максимальный шум. Это доставит вас в ballpark. Переключение на«Настройте» положение и передавайте. Теперь вы должны чередоваться между элементами управления «Настройка» и «Загрузка», чтобы получитьНаивысшее освещение светодиода. Поверните назад в положение «Operate», и вам будет удобно.Записывайте показания градуированных регуляторов настройки, чтобы разрешить предустановку для будущих версий.Страница 13 из 13 ununmt_062221.pdfКроме того, после настройки антенны, сохранение моста в цепи (положение «Настройка») уменьшитМощность в четыре раза соответствует антенне. Иногда это может быть полезно при примеркеПередатчик QRP мощностью 3 Вт до уровня 1 Вт для некоторых множителей, работающих на пододном ватте.Вы можете постоянно прикрепить провода с помощью встроенных натяжных рельефов и намотки двух элементовПровода вокруг печатной платы для компактного хранения. Подсказка: используйте два разных цвета проводов и намотайте основнойЭлемент и противовес отдельно. Это упрощает использование в следующий раз.Показанная ниже схема сброса напряжения для антенны и проводов с противовесом.
