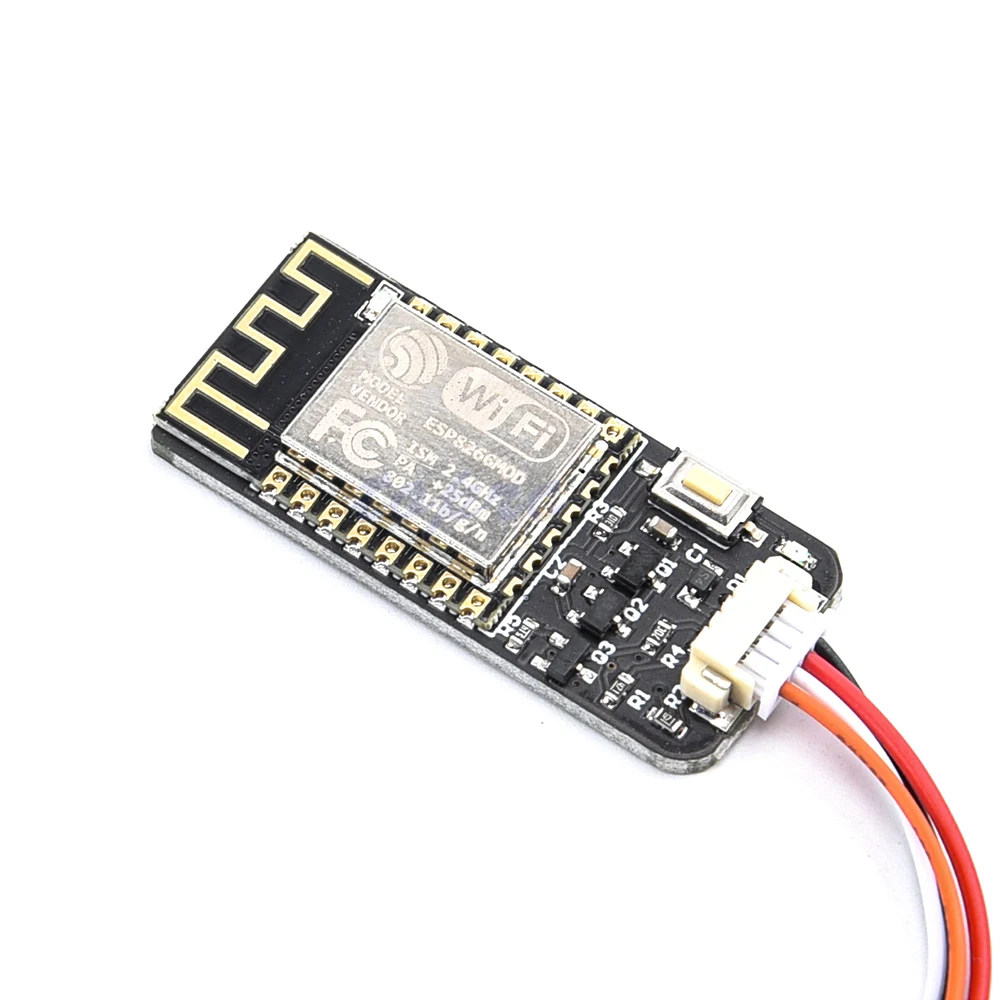

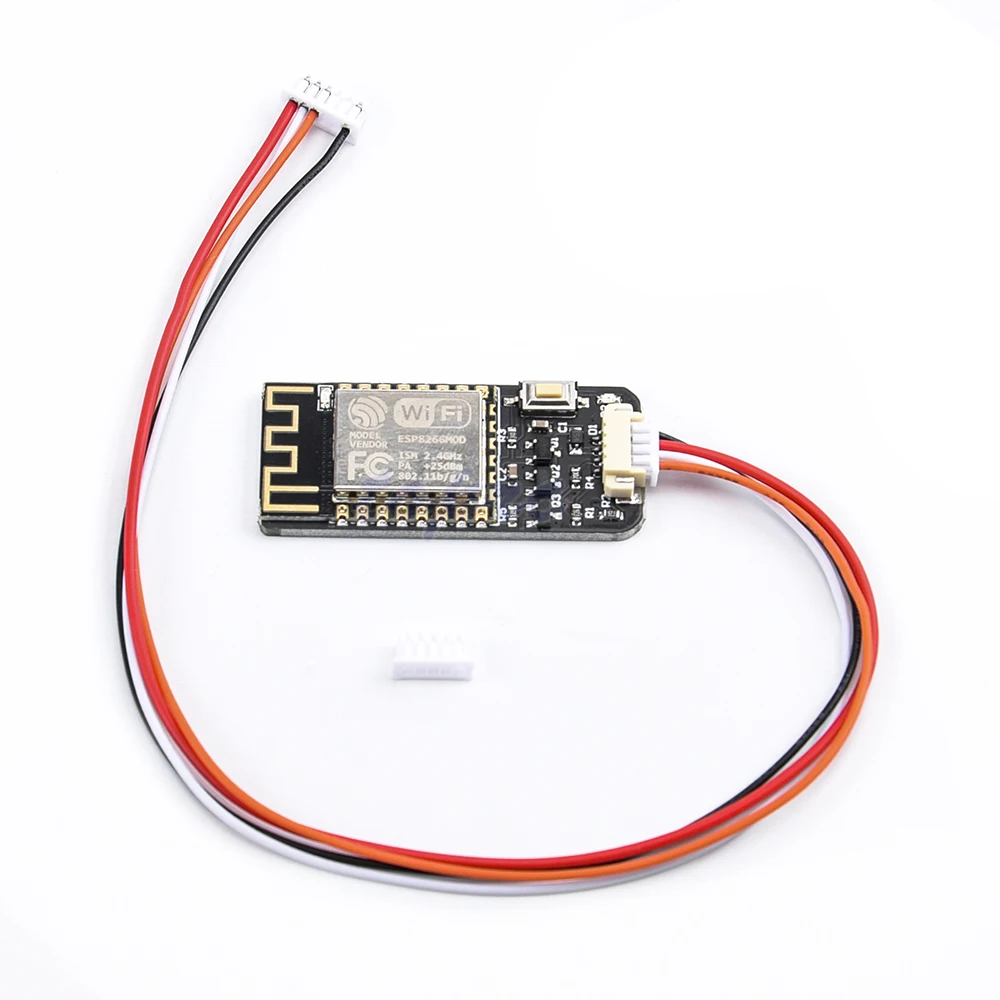

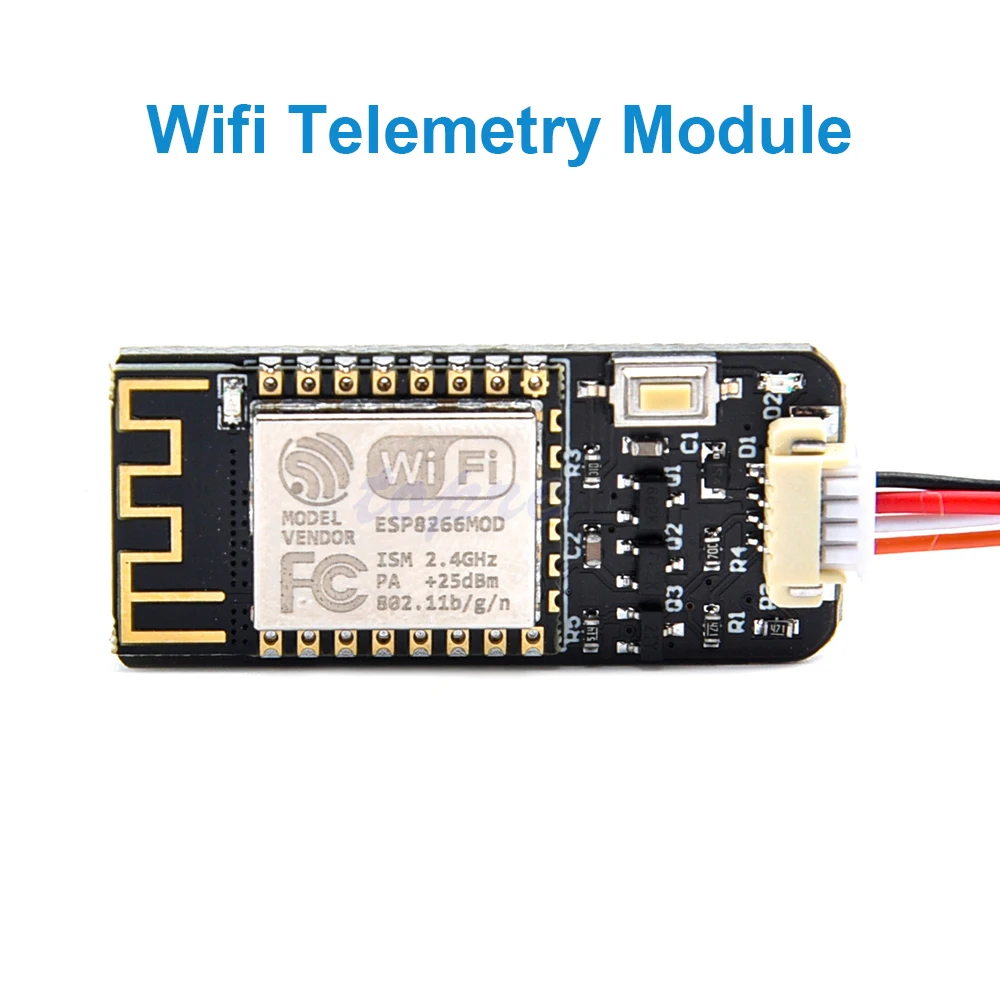

Беспроводной Wi-Fi радиотелеметрический модуль 2,4G с антенной для нового MAVLink2 Pixhawk APM Контроллер полета FPV Дрон стол для смартфона

Из-за разной прошивки, некоторые прошивки, два порта могут быть использованы, некоторые прошивки могут использовать только один из портов. Поэтому найдите один из доступных портов для подключения.

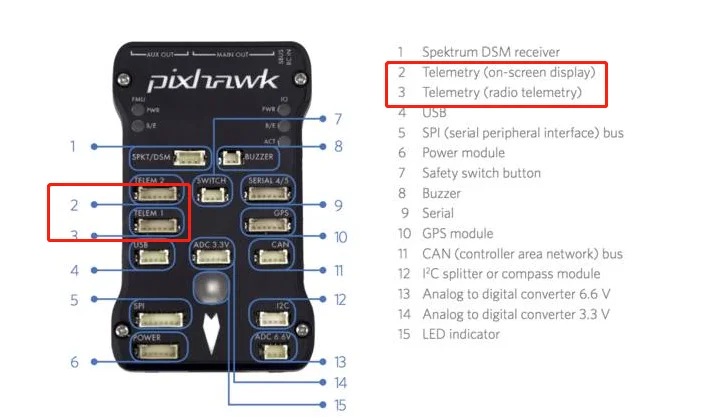

Если вы используете прошивку PX4, можно использовать только TELEM1, не использовать TELEM2.

Для прошивки Ardupilot рекомендуется использовать порт TELEM2. Или найдите один из доступных портов для подключения.

Для прошивки PX4 следует использовать порт TELEM1.

2. Как использовать?

Обратите внимание: при использовании Wi-Fi радио телеметрического соединения, он должен использовать модуль питания 3DR или 5 В ESC для питания управления полетом. USB не может быть вставлен, потому что приоритет USB выше, чем радио Телеметрия. Если usb-кабель подключен, он не может использоваться для радиопередачи телеметрии.

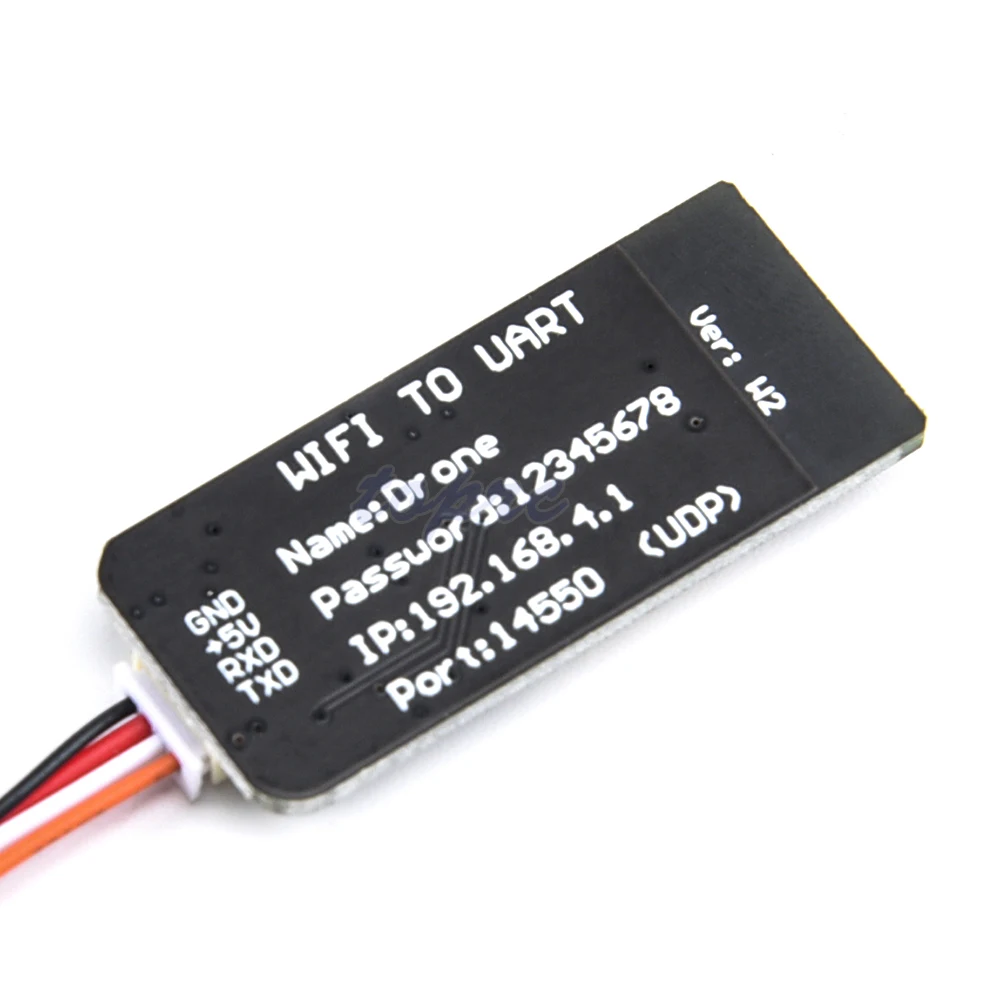

Имя точки доступа Wi-Fi-это Дрон, поэтому Используйте телефон или компьютер для подключения к этой точке доступа, пароль 12345678.

Примечание: некоторые устройства (например, некоторые iphone IOSsystem) не могут получить ip автоматически, вы должны установить руководство.

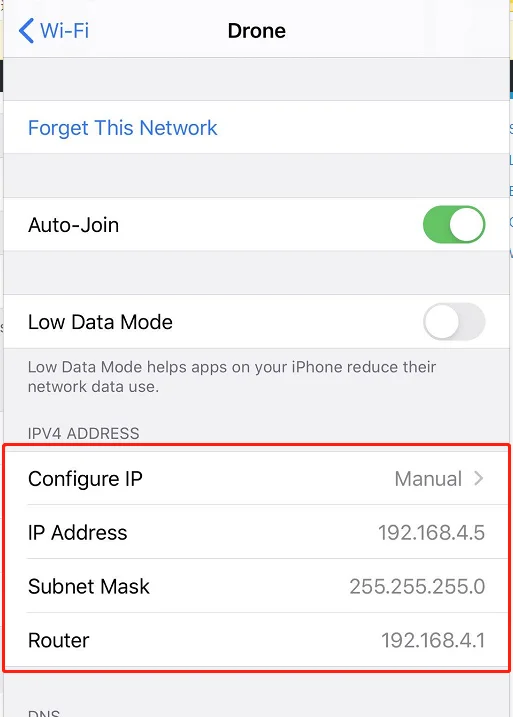

Установите настройки IP как руководство. Установите ip-адрес как «192.168.4.5» или другое, но не может установить как «192.168.4.1 ″, последнее число не может превышать 254.Set Маска подсети как «255.255.255.0» (следует установить это значение, не может быть другого). Установите маршрутизатор как «192.168.4.1» (должен установить это значение, не может быть другого)

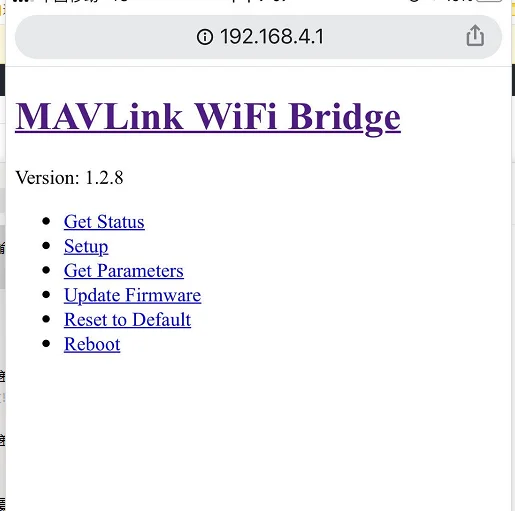

Когда ваше устройство успешно подключается к этой точке доступа, вы можете использовать браузер для просмотра http:/192.168.4.1, вы можете изменить параметр.

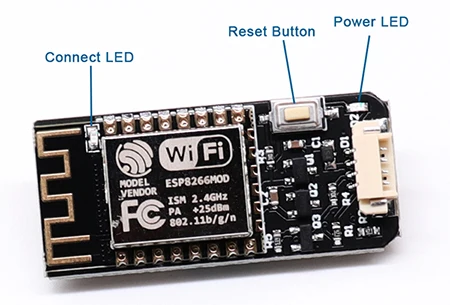

Обратите внимание, что кнопка сброса, а не Кнопка перезагрузки, когда нажмите кнопку, все параметры будут установлены по умолчанию, если вы измените некоторые параметры.

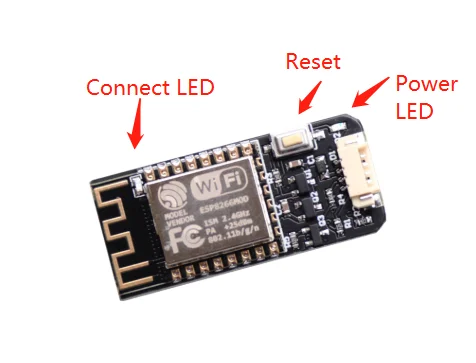

Светодиодный индикатор питания: при включении питания включается красный светодиодный индикатор.

Подключение светодиодный: при подключении к наземному управлению (например, планировщик Миссии или Qgroundcontrol) успешно синий светодиодный фонарик. При отключении с управлением заземлением включается синий светодиодный индикатор.

1. Как использовать для планировщика миссии?

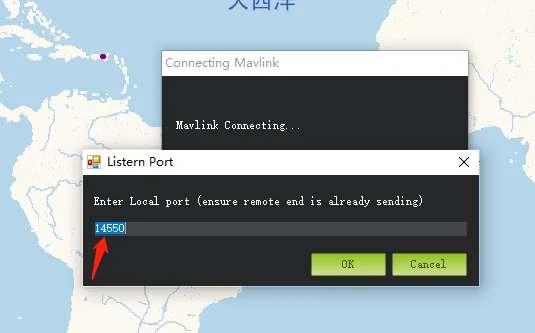

Во-первых, успешно Подключите компьютер к дрону hotspot. Выберите UDP. Затем нажмите кнопку «подключить», Используйте порт 14550. Нажмите «ок». Нет необходимости выбирать скорость передачи данных. Скорость передачи данных wifi по умолчанию составляет 57600. Но 115200 или другие могут также работать.

2. Как использовать телефон

Для Android: загрузка qgroundcontrol (только для pixhawk, не для APM)

Здесь,Http://qgroundcontrol.com/downloads/

Скачать DroidPlanner здесь,Https://github.com/DroidPlanner/Tower/releases

Для iphone(IOS): Поиск qgroundcontrol в app store.

Qgroundcontrol (только для pixhawk, не для APM) может подключаться автоматически, DroidPlanner должен выбрать порт «UDP» и «14550» перед подключением к groundcontrol.

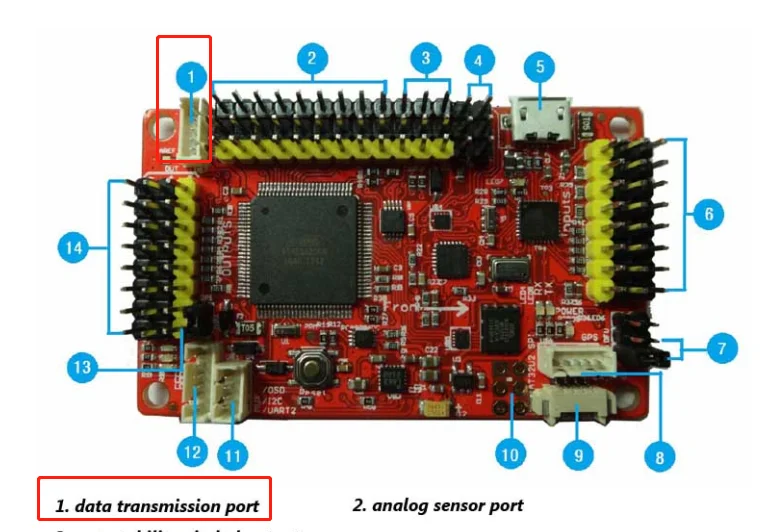

Как использовать WIFI модуль для APM?

Используйте 5-пиновую линию подключения к полетному контроллеру APM.
