Отличия от старой версии:
1. Уменьшен размер пробника2. Перенесены кнопки вкл/выкл, подача 12В.3. Изменена батарея4. Управление светодиодами с помощью микропроцессора5. Спящий режим6. Отсутствует мертвая зона + / - 7. Добавлены новые светодиоды ( под левшу )8. Возможность отключить звук9. Определение Lin шины10. Светодиодная индикация напряжения ( по нарастающей )11. Увеличено измерение частотомера до 1 кГц12. Отображение заряда батареи13. Вход для зарядки Type-C14. Более легкая смена проводаОписание будет дорабатываться! Видео с подробным описанием новой версии и принцип работы

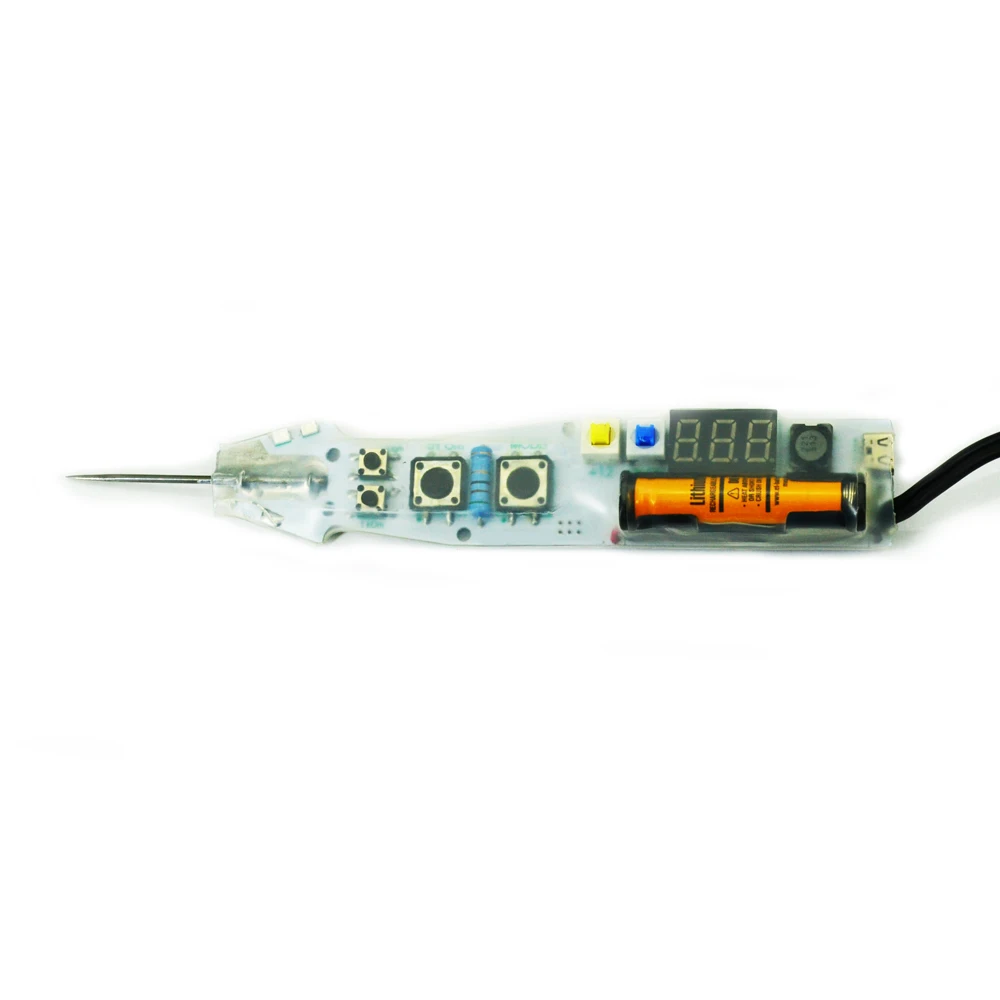

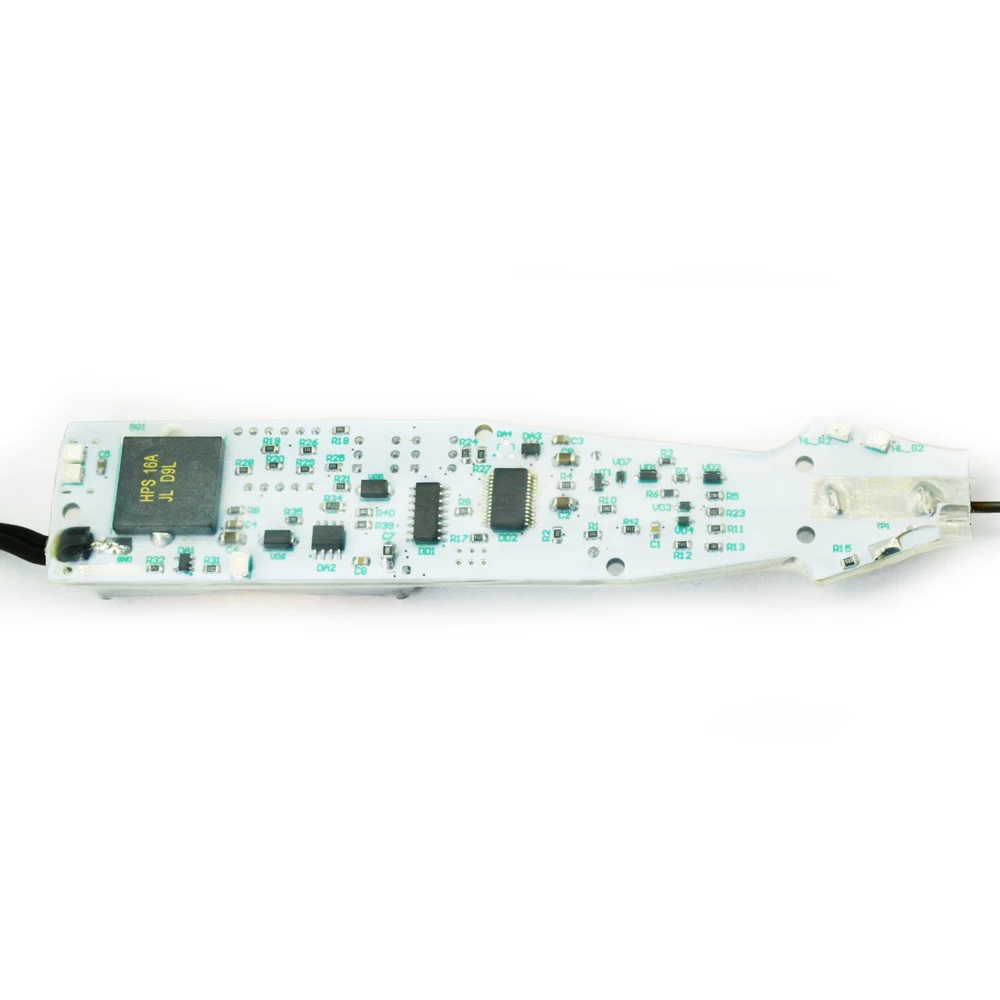

Второе поколение микропроцессорного светодиодного пробника. Новый пробник сохранил все достоинства GProbe и обзавелся новыми возможностями. Для размещения всех необходимых деталей была расширена плата в задней части пробника. GProbe+ так же удобно ложиться в руку как и его предшественник.
Превышение напряжения свыше 30 Вольт может привести к поломке.
ВНИМАНИЕ!
Пробник предназначен для работы с 12 и 24 вольтовыми автомобилями!!!
Обращаем Ваше внимание на одну особенность нового пробника. При подаче +12 на иглу, пробник имеет защиту от КЗ, Но работает эта защита ограниченное время. При расчетном токе свыше 0.5А держать такую нагрузку долго пробник не сможет и у него перегорит выходной диод с повышающей схемы. Например, если вы пытаетесь зажечь с него 50ватую лампу, делайте не больше пары секунд, этого вполне достаточно для диагностики.
Мы осознанно не стали жестко ограничивать выходной ток схемы до допустимого, так как рассчитываем, что данным инструментом пользуются профессионалы своего дела. Которые учтут особенности инструмента в запредельных режимах работы, которые иногда приходится применять в работе.
Технические характеристики:
Аналоговый пробник
Расширен диапазон рабочих напряжений до 30В
Литевая батарея с зарядкой через miniUSB
Возможность выдать по кнопке +12В на иглу, выходной ток 200мА
Нагрузка по кнопке 10uF (по заказу можно заменить емкость на резистор нужного номинала)
Звуковой излучатель(пищалка) при замыкании на массу
Цифровой вольтметр 1-30В
Цифровой частотомер 0-99Hz
Светодиодный фонарик (расположен под иглой)
Генератор минусовых импульсов от 10 до 100Hz с регулируемой скоростью измнения частоты
Допускается подключение к цепям форсунок. Пробник имеет защиту от коротких индуктивных выбросов.

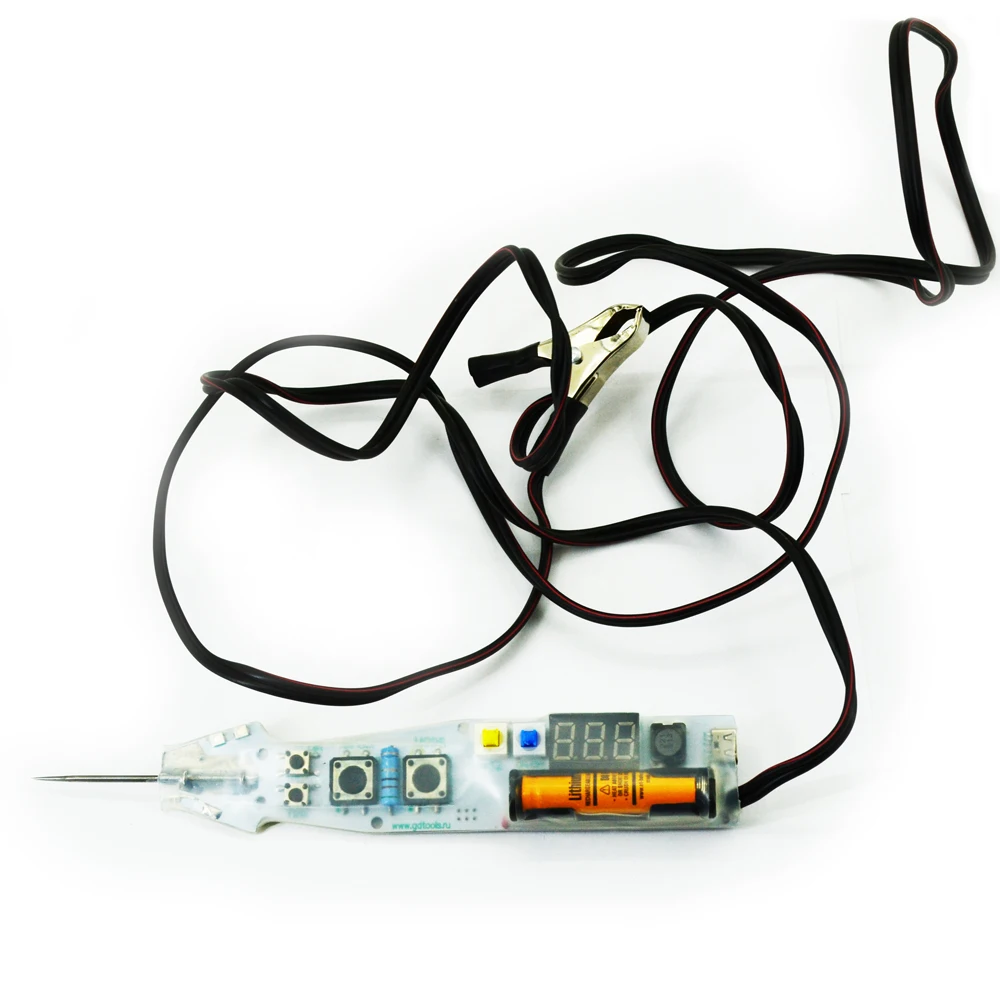

Для начала работы подключите зажим пробника на “массу” автомобиля и включите пробник кнопкой Вкл/Выкл.
Избегайте подключения зажима к плюсовой клемме АКБ.
В пробнике предусмотрено 4 режима работы.
1. Аналоговый
2. Режим вольтметра
3. Режим измерения частоты
4. Режим замера одиночного импульса
Сразу после включения пробник работает в аналоговом режиме, как обычный светодиодный пробник. Плюс отображается красными светодиодами, минус зелеными.
Если включен звук, минус сопровождается звуковым сигналом динамика. Кнопка MODE переключает режимы работы по кругу.
Вольтметр
В режиме вольтметра пробник отображает напряжение с точностью до десятых вольта. Измеряемые напряжения от 1 до 30 Вольт.
Частотомер
В режиме измерения частоты пробник отображает частоты до 99 Гц. Частоты измеряется только для импульсов положительной полярности. Замер одиночного импульса Для измерения времени одиночного импульса по плюсу нужно включить режим замера и подать на иглу плюс.
Пробник начнет отсчитывать время и остановит таймер после отключения плюса. Для замера времени одиночного импульса по минусу, необходимо подключить иглу пробника к цепи с плюсовой подтяжкой, включить режиме замера и при пропадании плюса на игле пробник включит таймер, который остановится при повторном появлении плюса.
Фонарик
Включение/Выключение фонарика осуществляется нажатием кнопки Light. Резистивная нагрузка Для подачи резистивной нагрузки (50 Ом) на иглу, нажмите и удерживайте кнопку LOAD. При корректной работе пробника загорятся зеленые светодиоды отображения “минуса” Емкостная нагрузка Для подачи емкостной нагрузки (10 uF) на иглу, нажмите и удерживайте кнопку 10uF.
Подача +12 Вольт
Пробник может выдавать на иглу напряжение +12 Вольт. Для этого нажмите и удерживайте кнопку +12. !!!ВНИМАНИЕ!!! Максимально допустимый ток при выдаче +12В - 0.5А. При необходимости можно давать на пробник большую нагрузку, с превышением номинального тока, но не более 2-3 секунд.
Режим генератора
Режим генератора включается только из аналогового режима. Генератор минусовых импульсов включается длительным нажатием на кнопку Light. Пробник начинает генерировать импульсы с качающейся частотой от 25 до 100гц.
Генератора имеет токовую защиту в виде резистора 150 Ом. Предусмотрено три скорости изменения скорости изменения частоты. Сразу после включения генератора изменяет частоты с минимальной скоростью. Нажимая кнопку MODE можно изменять скорость изменения частоты.
Индикация скорости отображается в виде точки на индикаторе пробника. Левая точка минимальная скорость, средняя точка – средняя скорость и правая точка это максимальная точка изменения частоты. Зарядка пробника
Внимание! Зарядка пробника осуществляется только при включенном пробнике в любом режиме его работы.

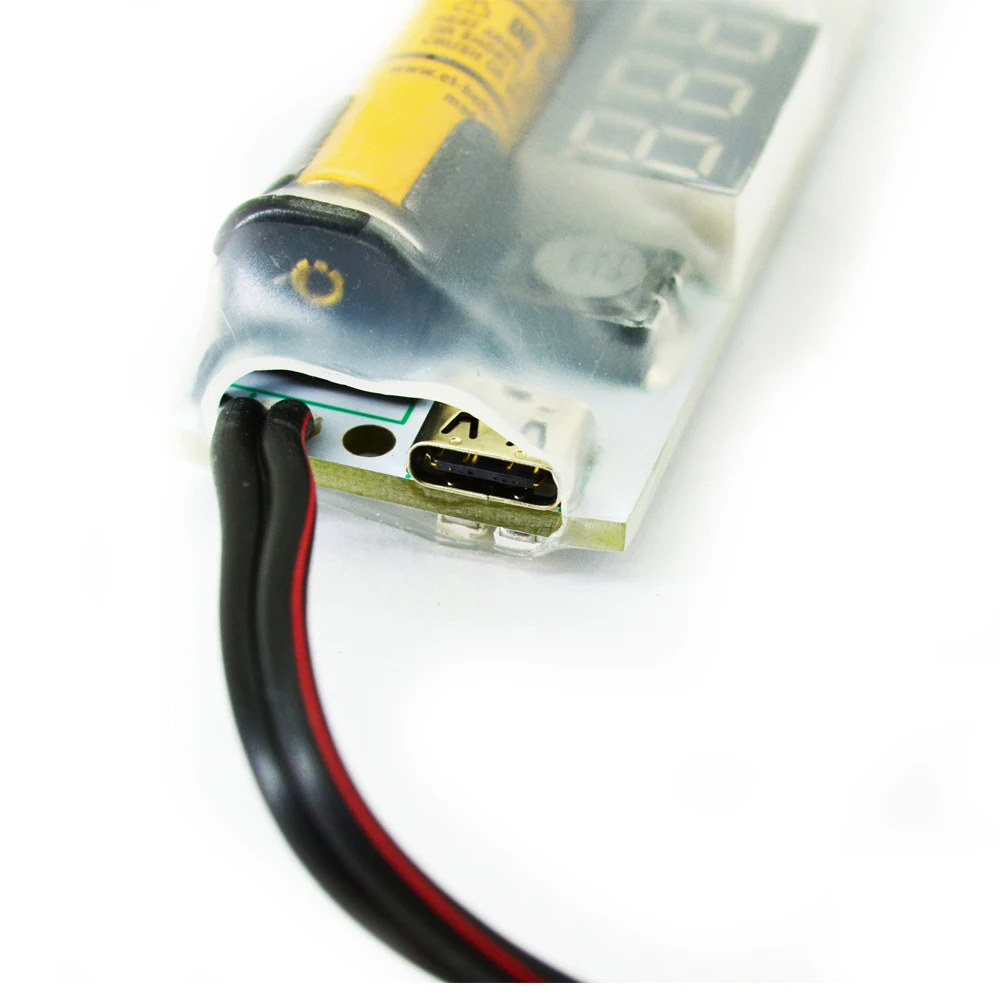

Когда встроенный АКБ пробника потребует зарядки на 3х сегментном индикаторе быстро моргает одна точка. Подключите пробник через USB разъем к зарядному устройство или к компьютеру. Загорится красный светодиод. Когда зарядка закончиться красный диод погаснет и загорится зеленый.
