Большая скидка EPEVER OEM TINGEN MPPT контроллер солнечного заряда 10 А 12 В 24 в автоматический рабочий Tracer1210A

12v 24v автоматический mppt Солнечный контроллер 100v 10A Tracer1210A Солнечный контроллер

Посылка включает:

1. 1 шт. со слежением за максимальной точкой мощности, контроллер солнечного заряда 10A 100V2. 1 шт. MPPT контроллер руководство пользователя

Серия Tracer-A основана на общем положительном дизайне и усовершенствованном алгоритме управления MPPT, с ЖК-дисплеем, показывающим статус работы, этот продукт является художественным, экономичным и практичным.

С помощью алгоритма управления MPPT, в любой ситуации, продукты этой серии могут быстро и точно отслеживать лучшие точки максимальной мощности (MPPT) фотоэлектрической массив, чтобы получить максимальную солнечную энергию во времени, что значительно повышает энергоэффективность. Есть функция двойного дисплея: локальная ЖК-панель или дистанционный счетчик (требуется дополнительная MT50). С интерфейсом Modbus communication protocol клиентам удобно расширять приложения и мониторинг в различных областях, таких как телекоммуникационная базовая станция, бытовая система, система уличного освещения, система мониторинга дикой природы и т. д.

Всесторонняя функция самостоятельного Тестирования электронных неисправностей и Улучшенная функция электронной защиты позволяют избежать повреждений компонентов системы в результате ошибок установки или сбоев системы.

Особенности:

1. Усовершенствованная технология отслеживания максимальной мощности (MPPT) с эффективностью не менее 99.5%.

2. Высококачественные компоненты, улучшенная производительность системы, с максимальной эффективностью преобразования 98%.

3. Ультра-быстрая скорость отслеживания и гарантированная эффективность отслеживания.

4. Точное распознавание и отслеживание нескольких точек питания.

5. Надежная Автоматическая ограничительная функция максимальной входной мощности PV, гарантирующая отсутствие перегрузки при любых обстоятельствах.

6. Широкий диапазон рабочего напряжения MPP.

7. 12/24VDC автоматической идентификации системы напряжения.

8. Дизайн ЖК-дисплея, динамическое отображение рабочих данных и условий работы инструмента.

9. Несколько режимов контроля нагрузки: ручное управление, светильник ВКЛ./ВЫКЛ., светильник + таймер и режим тестирования.

10. Поддерживает 3 варианта предпрограммы зарядки: герметичный, ГЕЛЕВЫЙ, затопленный.

11. Функция компенсации температуры батареи.

12. Функция статистики энергии в реальном времени.

13. С RS-485 интерфейсом шины связи и протоколом связи Modbus, он доступен для удовлетворения различных требований к связи в различных ситуациях.

14. Доступен для сетевого модуля (eBox -- 01) с протоколом TCP/UDP/SNMP, для реализации подключения к Интернету.

15. Доступен для мониторинга ПК и внешнего дисплея, соединяющего такие как MT50 и так далее, осуществляя проверку данных в реальном времени и настройки параметров.

16. Поддержка обновления программного обеспечения.

Электронная защита:

• Защита от обратной полярности PV

• Защита от короткого замыкания PV

• Защита от перегрузки по току PV

• Защита от перезаряда батареи

• Защита от перегрузки батареи

• Защита от обратной полярности аккумулятора

• Защита от короткого замыкания

• Защита от перегрузки

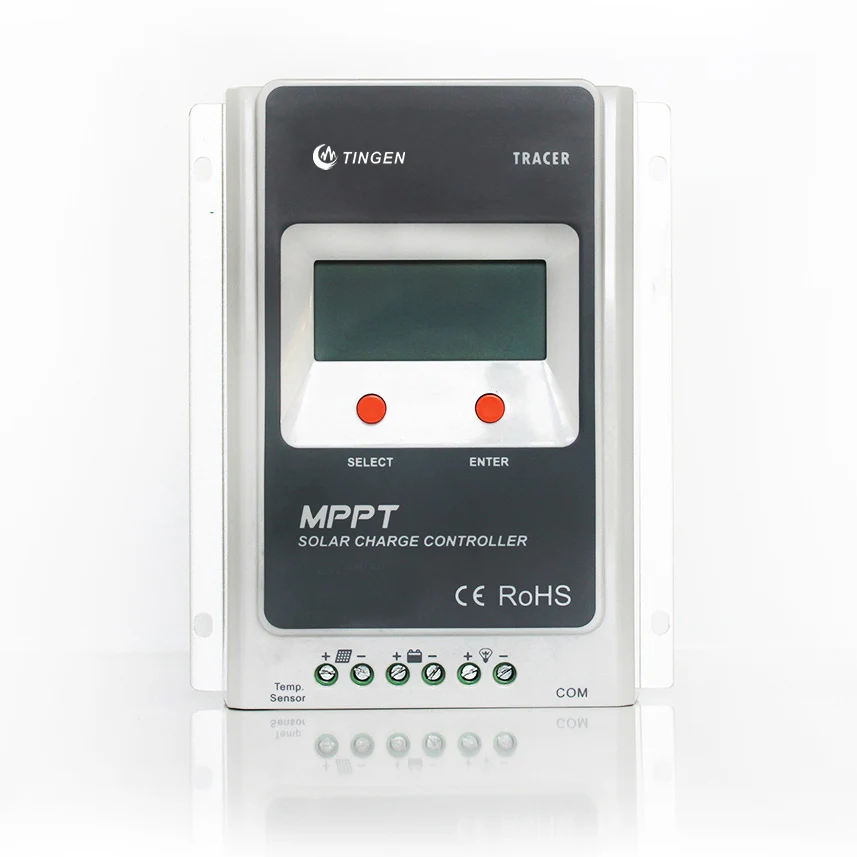

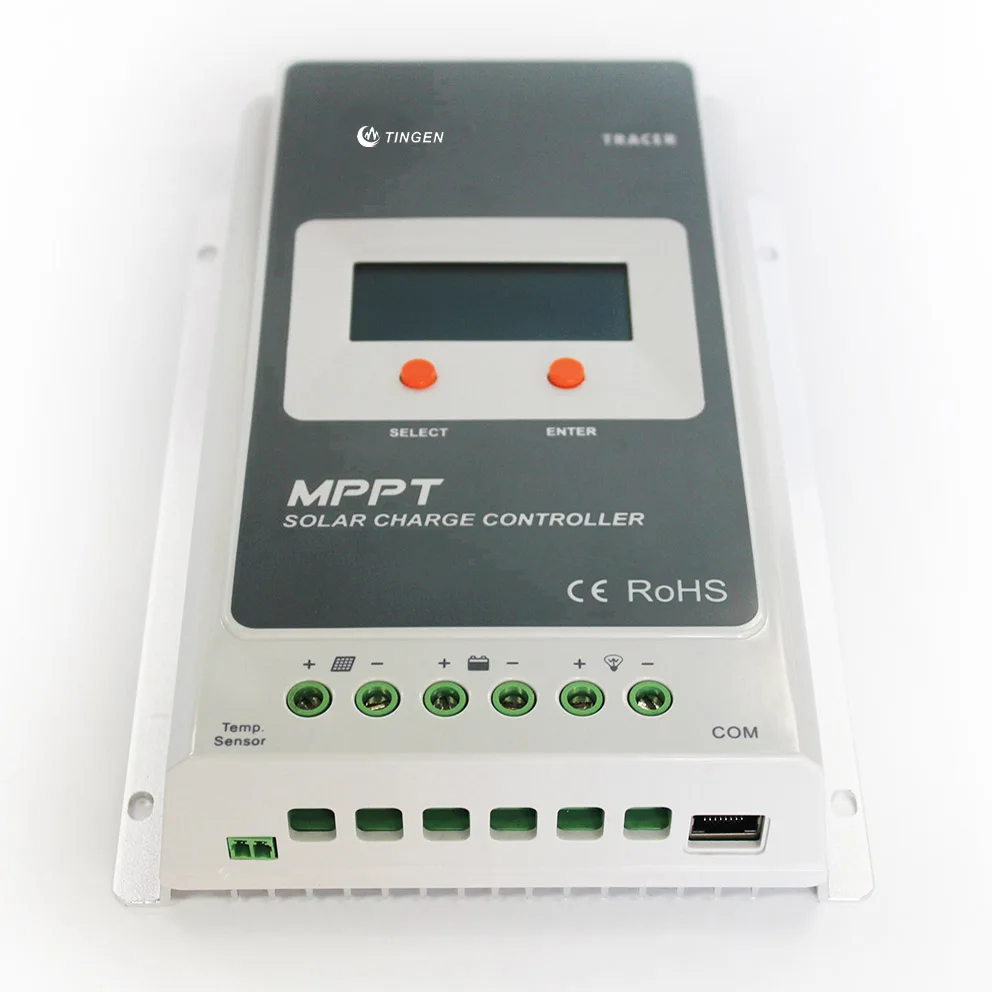

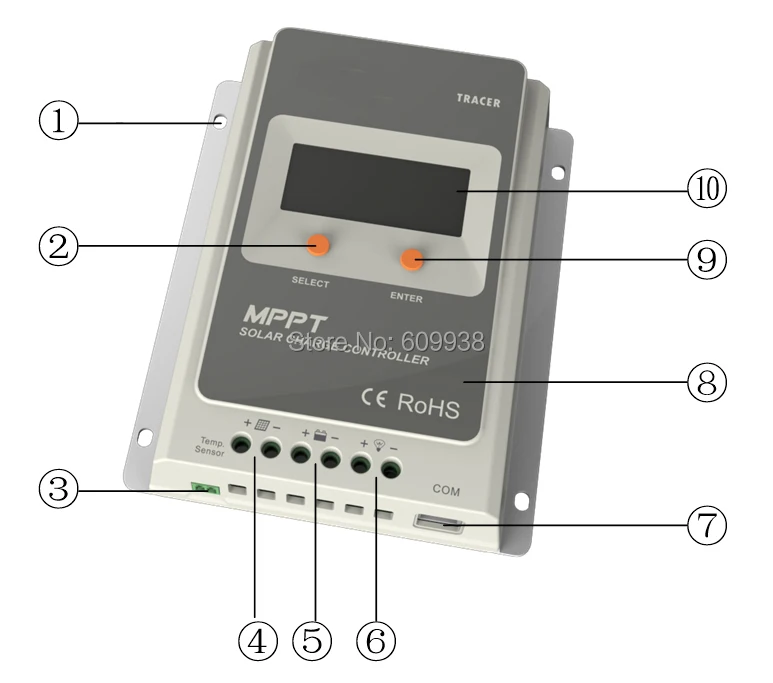

1-монтажное отверстие размер Φ5

2-Кнопка выбора

3-подключение для РТС (дистанционный Температура Сенсор) для дистанционного обнаружения батареи Температура.

4-модуля солнечной батареи клеммы: Подключите солнечных модулей.

5-Батарея клемм: Подключите батареи.

6: Доставка груза терминалы: подключите нагрузки.

Порт 7 RS-485 (интерфейс RJ45): Подключение к ПК или MT50 для мониторинга или обновления прошивки.

8-оболочка продукта

9-кнопка ввода

10-ЖК-дисплей

•Электрические параметры

• Экологические параметры

• Механические параметры (Tracer1210A)

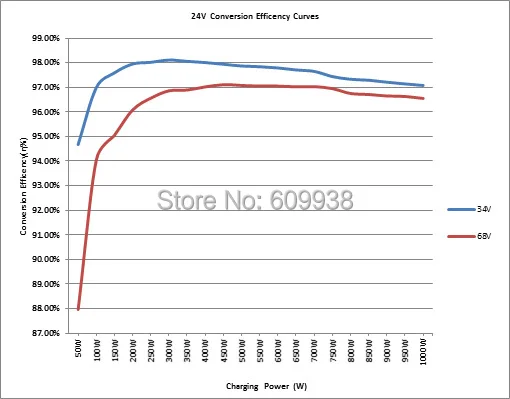

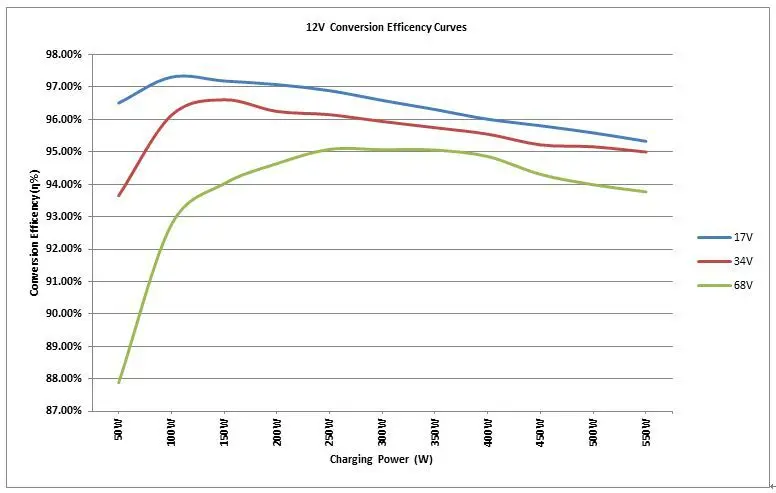

Приложение I кривые эффективности преобразования

Интенсивность освещения: 1000 Вт/м2 температура: 25С

Модель: Tracer1210A

Солнечный модуль MPP напряжение (17 в, 34 в, 68 в)/Номинальное системное напряжение (12 В)

Солнечный модуль MPP напряжение (34V, 68V) /Номинальное напряжение системы (24V)

Технология отслеживания максимальной мощности

Из-за нелинейных характеристик солнечной батареи на ее кривой находится Максимальная выходная точка энергии (максимальная точка мощности). Традиционные контроллеры, с технологией зарядки переключателя и технологией зарядки ШИМ, не могут заряжать аккумулятор в максимальной точке мощности, поэтому не могут собрать максимальную энергию, доступную от PV Массива, но контроллер солнечного заряда с отслеживанием максимальной мощности (MPPT) Технология может блокировать точку, чтобы собрать максимальную энергию и доставить ее к батарее.

Алгоритм MPPT нашей компании постоянно сравнивает и регулирует рабочие точки, чтобы попытаться найти максимальную точку мощности массива. Процесс отслеживания полностью автоматический и не требует настройки пользователя.

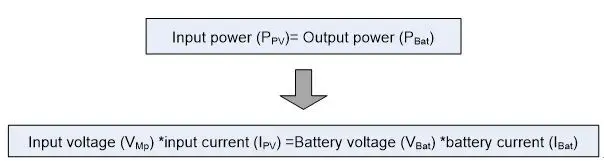

Как на рис. 1-2, кривая также является характерной кривой массива; Технология MPPT будет «загружать» ток заряда батареи через отслеживание MPP. Исходя из 100% эффективности преобразования солнечной системы, таким образом, устанавливается следующая формула:

Как правило, VMp всегда выше, чем VBat, из-за принципа сохранения энергии, IBat всегда выше, чем IPV. Чем больше расхождение между VMp и VBat, тем больше расхождение между IPV и IBat. Чем больше расхождение между массивом и батареей, тем больше снижается эффективность преобразования системы, таким образом, эффективность преобразования контроллера особенно важна в системе PV.

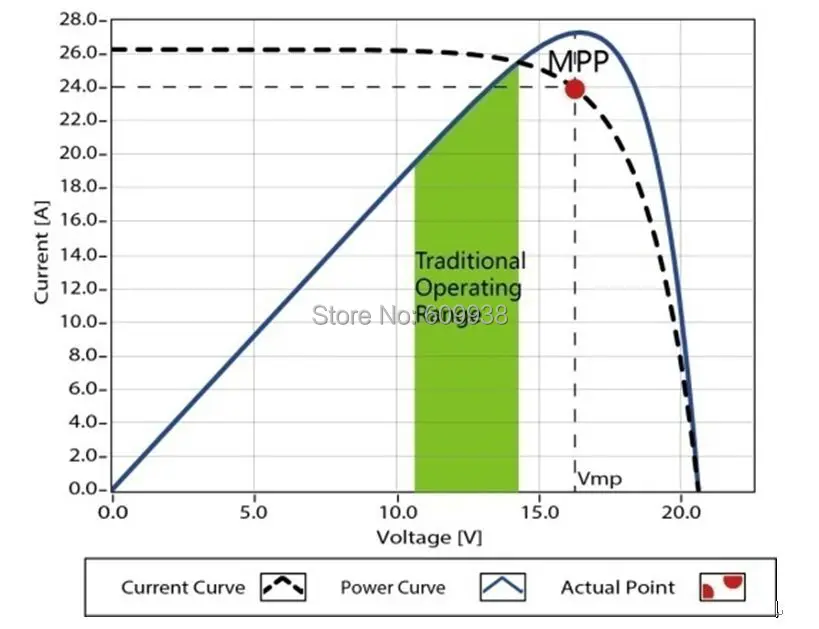

Рис. 1-2-Кривая максимальной мощности, затененная область-это диапазон зарядки традиционного солнечного контроллера заряда (режим зарядки ШИМ), очевидно, что режим MPPT может улучшить использование солнечного энергетического ресурса. Согласно нашему тесту, контроллер MPPT может повысить эффективность 20%-30% по сравнению с контроллером PWM. (Значение может колебаться из-за влияния окружающего обстоятельства и потери энергии.)

Рис. 1-2 кривая максимальной мощности

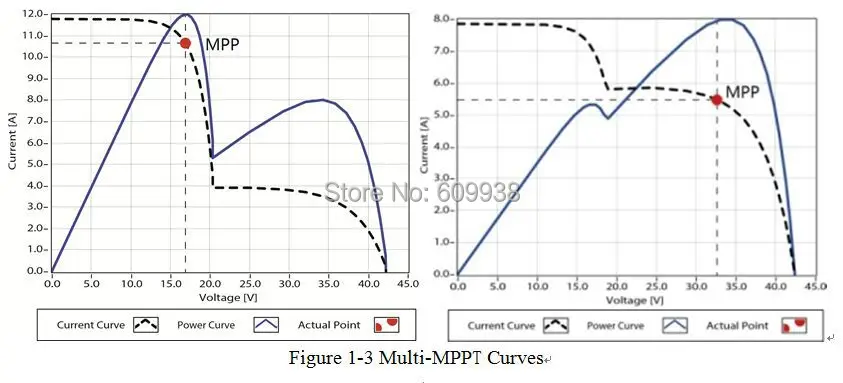

В фактическом применении, как затенение от облака, дерева и снега, панель может отображаться мульти-MPP, но на самом деле есть только одна реальная максимальная точка питания. Как показано на рис. 1-3 ниже:

Если программа работает неправильно после появления нескольких MPPT, система не будет работать на реальной максимальной точке питания, которая может тратить большинство солнечных энергетических ресурсов и серьезно повлиять на нормальную работу системы. Типичный алгоритм MPPT, разработанный нашей компанией, может быстро и точно отслеживать реальный MPP, улучшить коэффициент использования массива и избежать отходов ресурсов.

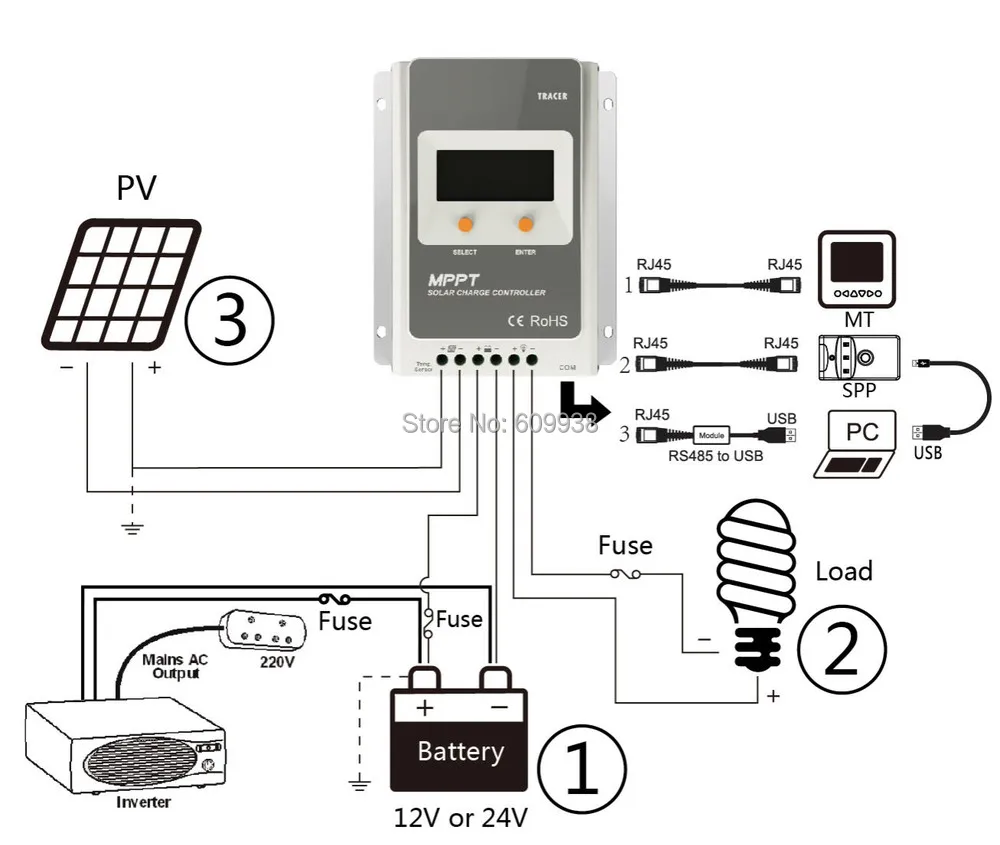

Подключение:
