Предварительный усилитель MOFI- PASS ALEPH ONO MM (RIAA) DIY KIT Project
В его основе лежит основная схема предварительного усилителя PASS ALEPH ONO Phono.Технические характеристики:Двухступенчатый понижающий Регулятор Фильтра, два фильтром нижних частот (с угловой частоты 1,6 Гц предотвращает мощность шум оказались в усилитель. Обеспечить более чистый источник питания (близко к батарее).Напряжение питания использует MOSFET в качестве транзисторов, которые имеют чувство трубчатых звуковых характеристик, но отвергая выпрямление и регулирование шума.Функция мягкого запуска напряжения включает в себя, что займет около 5 секунд, чтобы достичь разработанного напряжения.Все-в-одном, одноточечное заземление, сопротивление заземлению близко к значению сопротивления 0,02 Ом, низкая noisedesign.Более экономичный план модификации звука.Полностью дискретный усилитель.JFET вход имеет высокое входное сопротивление и малошумную характеристику.Выходной этап-это дополнительный пуш-ап-дизайн с MOSFETs.Чистый класс А.Входное сопротивление: 47KКоэффициент усиления: 36 дБ @ 1 кГцTHD:0.01% @ 1 кГцРазмер печатной платы: 115x153x1,6 мм 1oz Cu, HASL с свинцомТребования к питанию: лучшее: переменный ток 28-0-28в; I = 1A
Конфигурация продукта

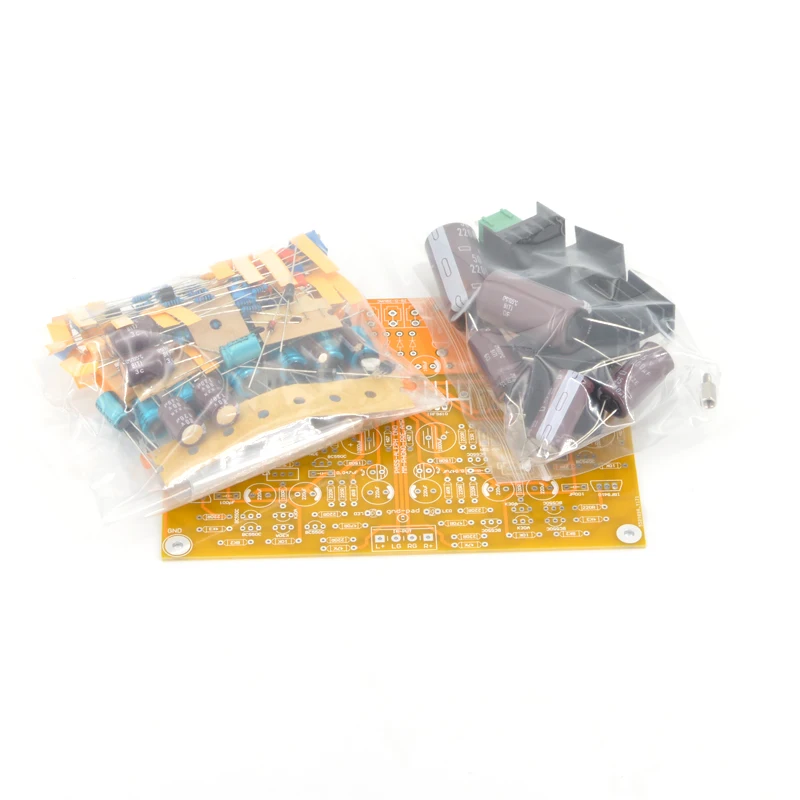

Набор DIY: содержит PCB и компоненты, необходимые на PCB.Готовая плата: на основе хорошо протестированной платы в стандартном наборе версий, мы проверили напряжение всех ключевых точек и использовали генератор сигналов и осциллограф для двойной проверки аналогового сигнала. Мы не будем использовать эту доску для проверки прослушивания.Все готовые печатные платы тщательно выпаиваются вручную и полностью тестируются, поэтому цена выше и ниже. Покупателям, чувствительным к цене, но с возможностью самостоятельной сборки рекомендуется выбрать комплект.
Схема и ключевые точки отладки
PCB поставляется с компонентными параметрами для легкой установки.Мы ссылаемся только на схему части усиления цепи. Если вам нужен полный параметр цепи, пожалуйста, прочитайте значение компонента с PCB самостоятельно; Мы не предоставляем дополнительно.Пожалуйста, держите тестовое напряжение достаточно близко к нему, +-20% также допускается.
DIY KIT инструкции
Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие.Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей.Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение.Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти.Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий. Как минимум, вы должны убедиться, что входы V + и V- DC не замыкаются на землю или друг к другу, и что выходная панель не замыкается на землю. Исправьте любые ошибки, прежде чем перейти к следующей фазе.

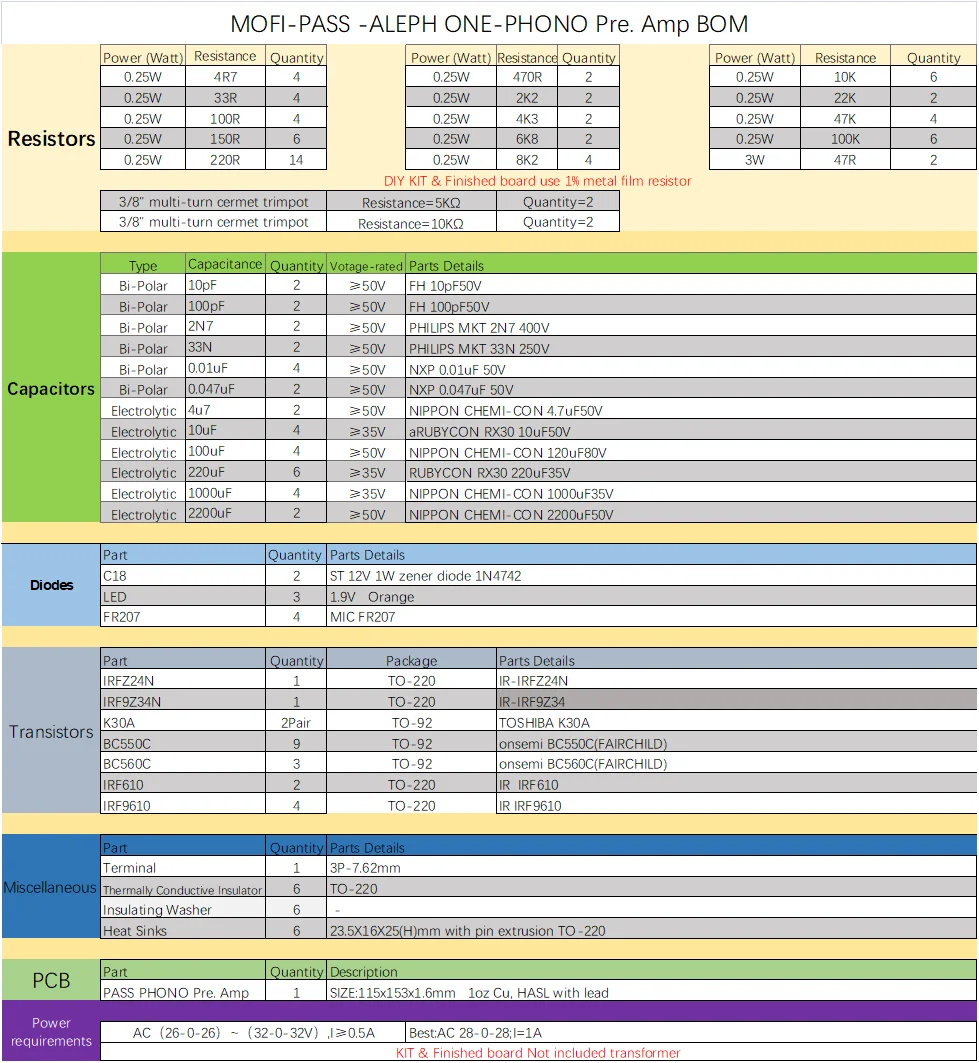

Список деталей

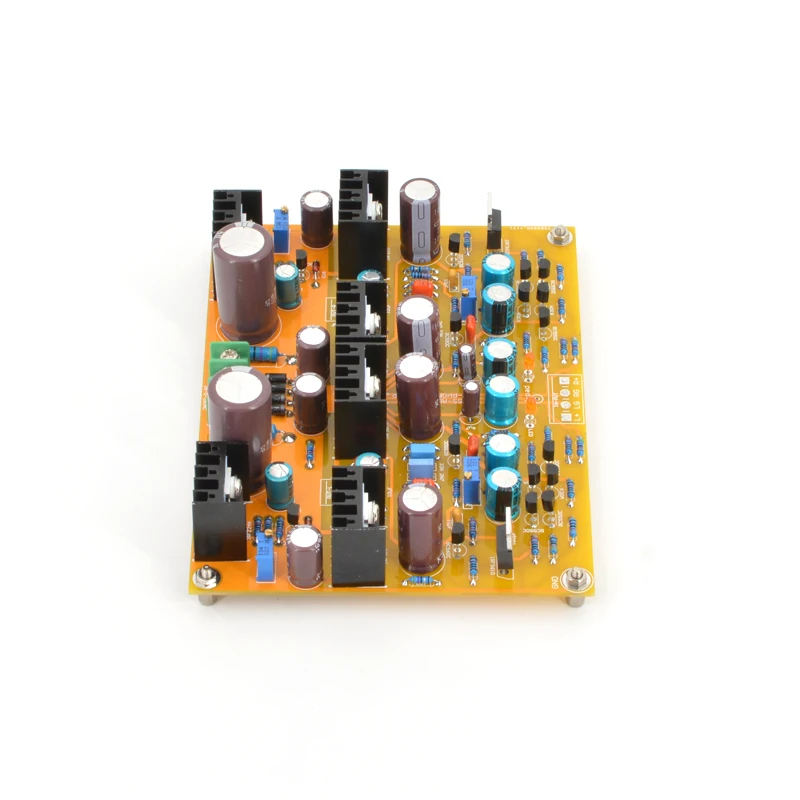

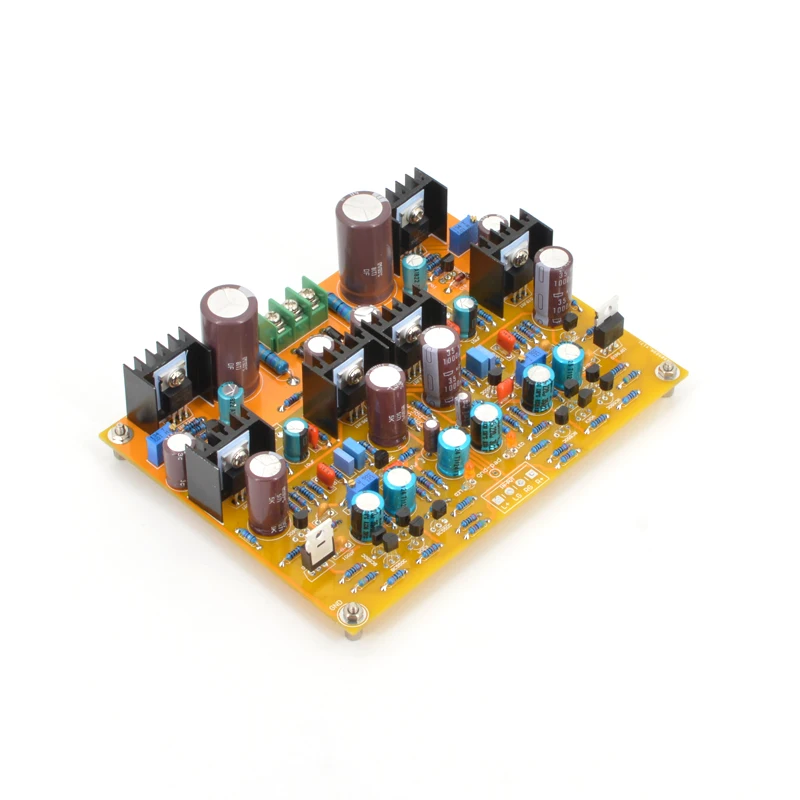

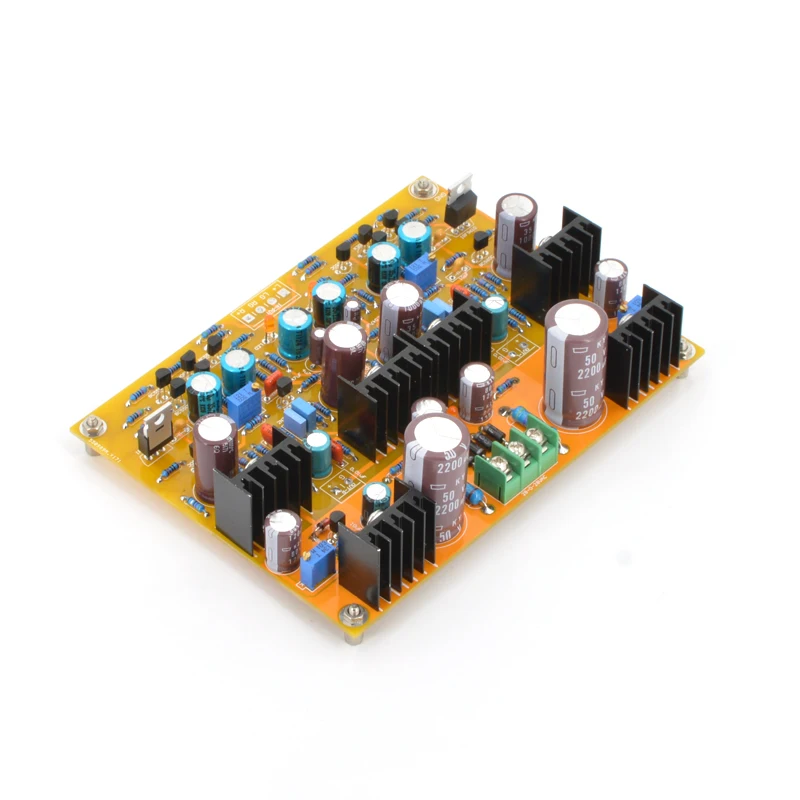

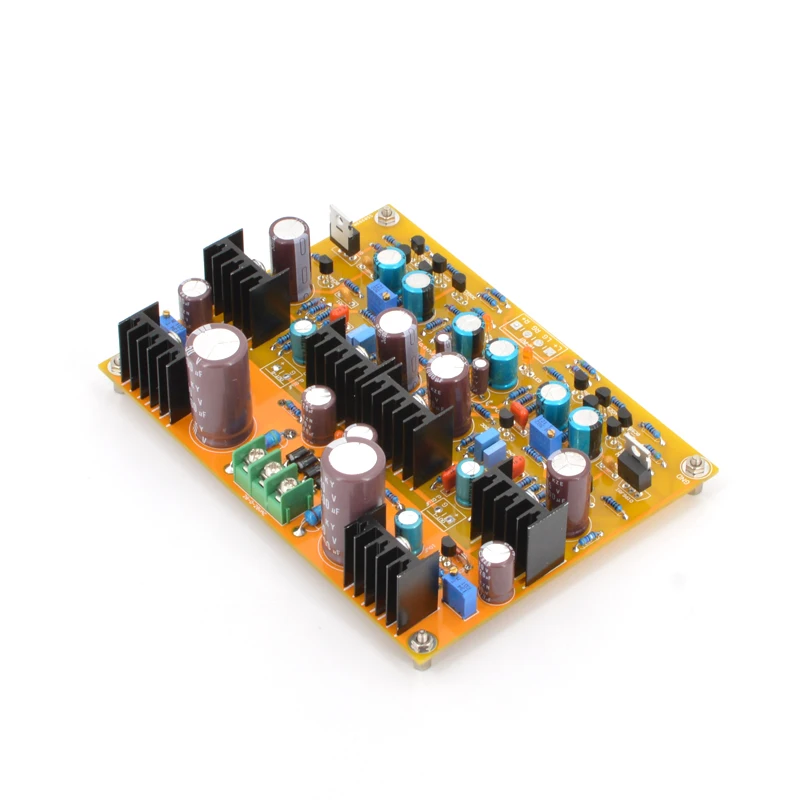

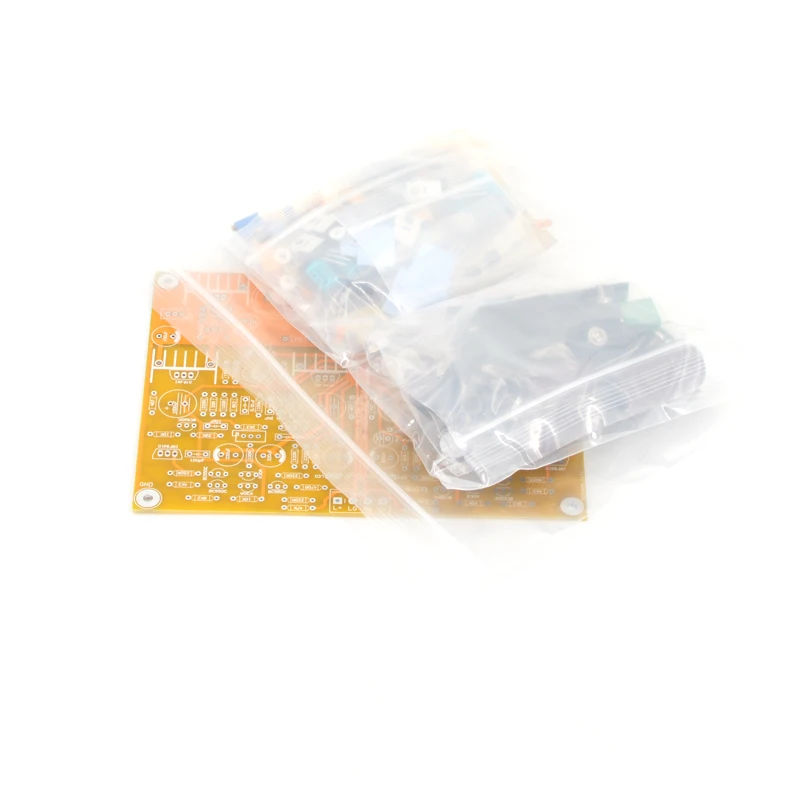

DIY KIT Pics

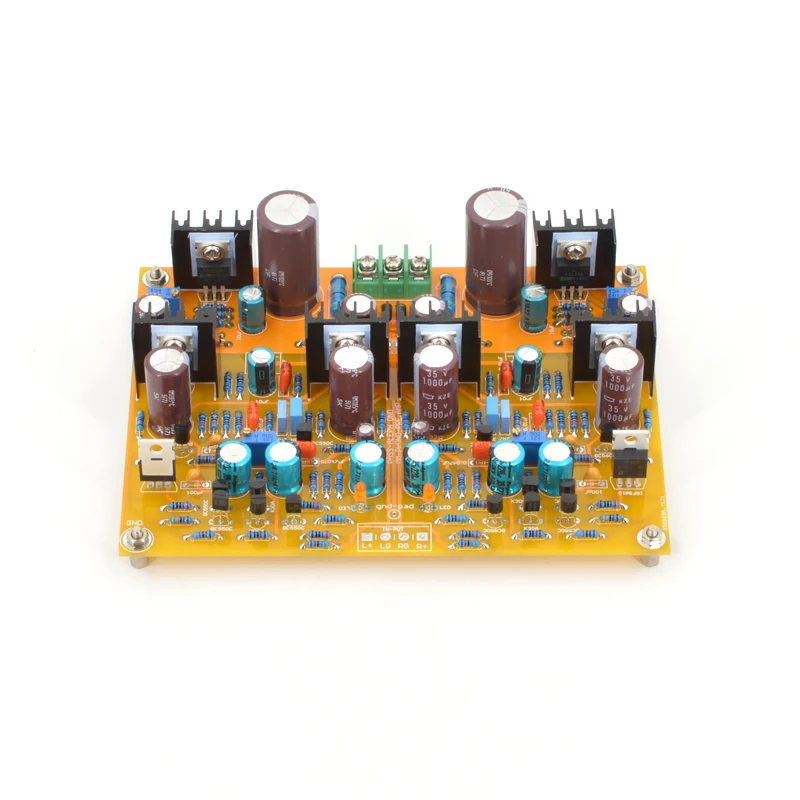

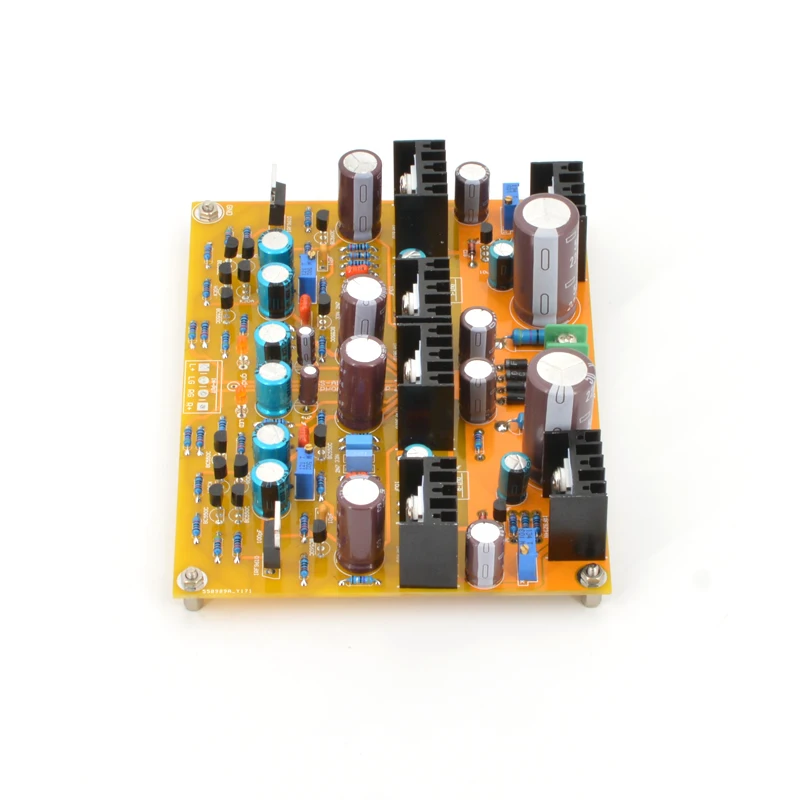

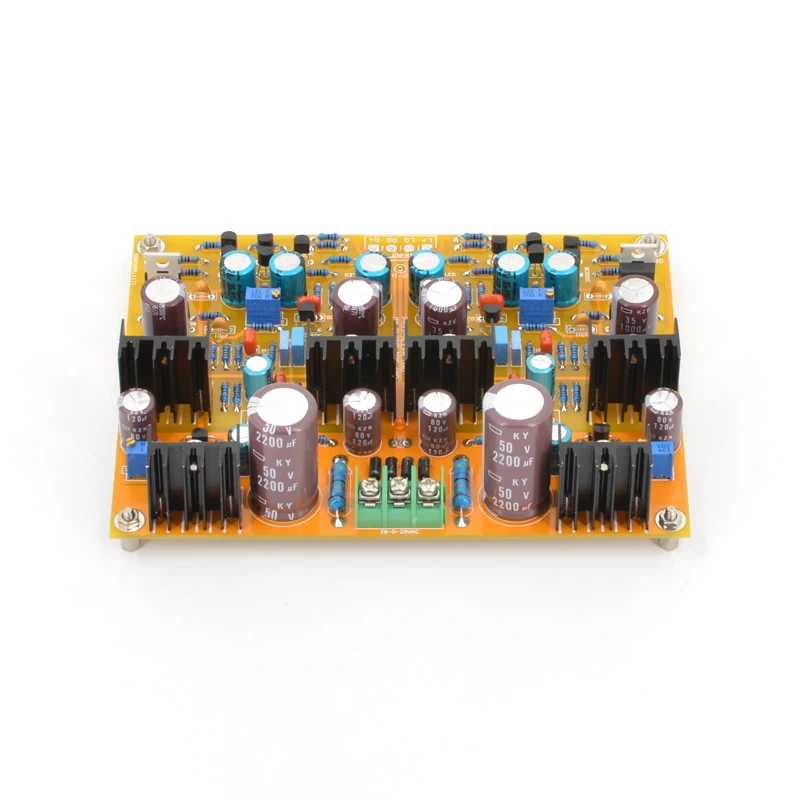

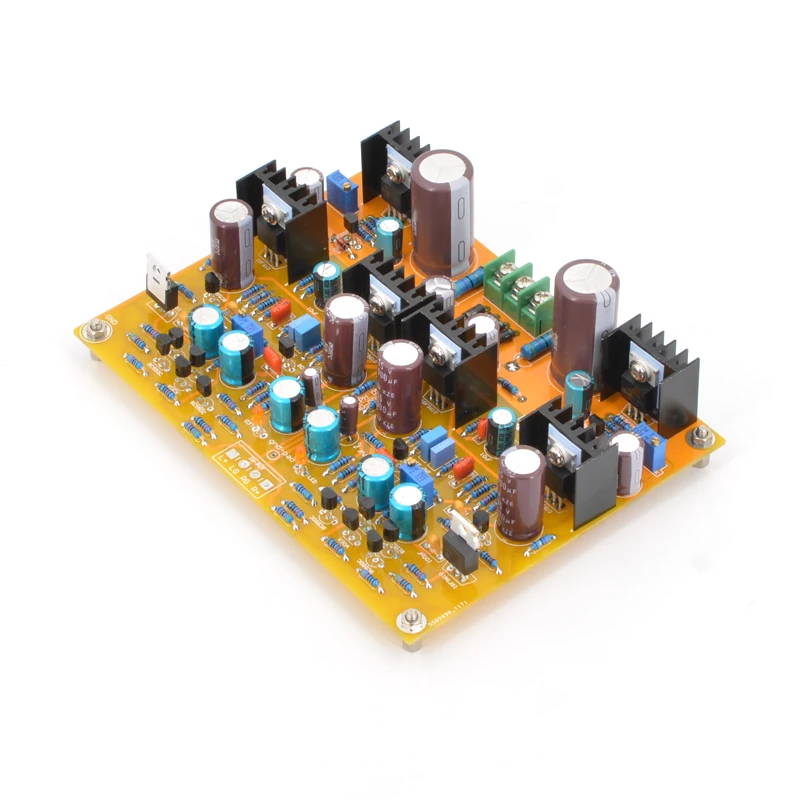

Фото готовой доски
