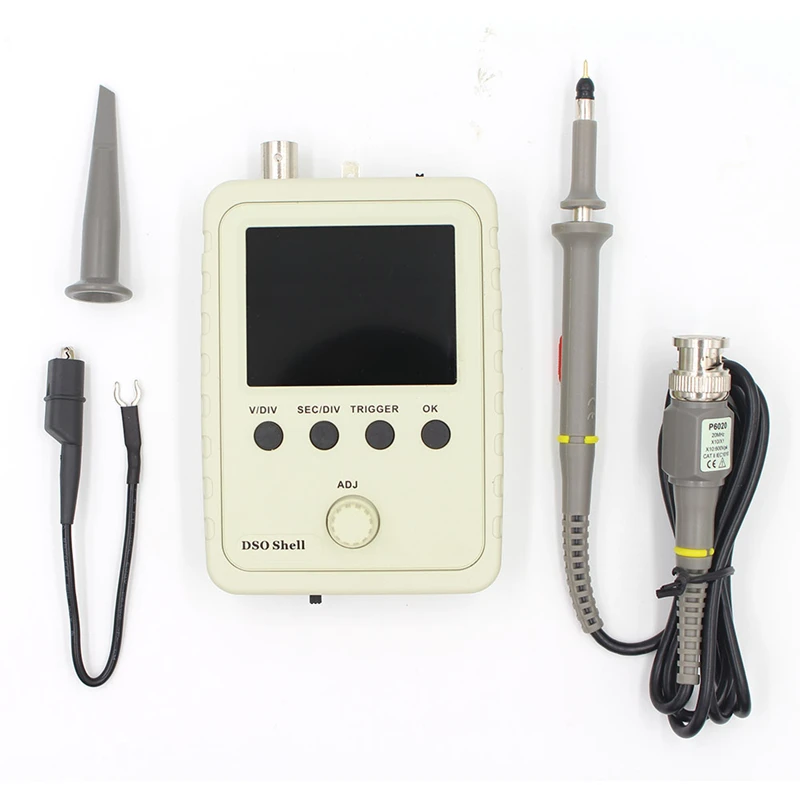

15001K DIY цифровой осциллограф в комплекте 1MSas 200 кГц аналоговая полоса пропускания поддержка 80 кГц PWM и обновление прошивки DSO FNIRSI-150
Asmile Living Store - Надежность 94.5%
Более 218 подписчиков, дата открытия магазина 13.09.2021
- Положительные оценки: 96% (358)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 06.05.2022
Особенности:

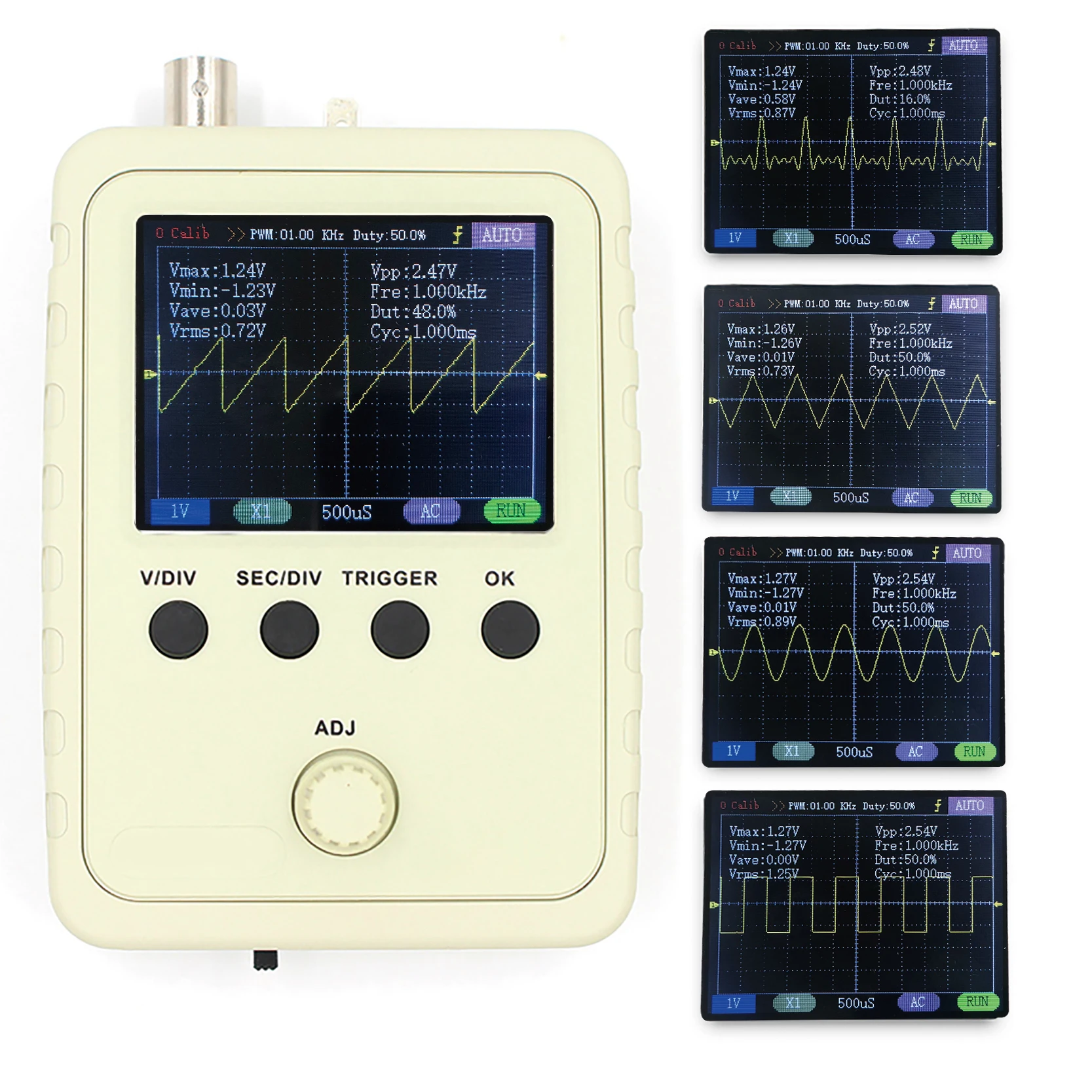

1. Принимает ARM Cortex-M3 процессор (STM32F103C8), и включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт).
2. Используется для вторичной разработки на основе этого набора, например, он может быть изменен на милливольтметр, регистраторы данных.

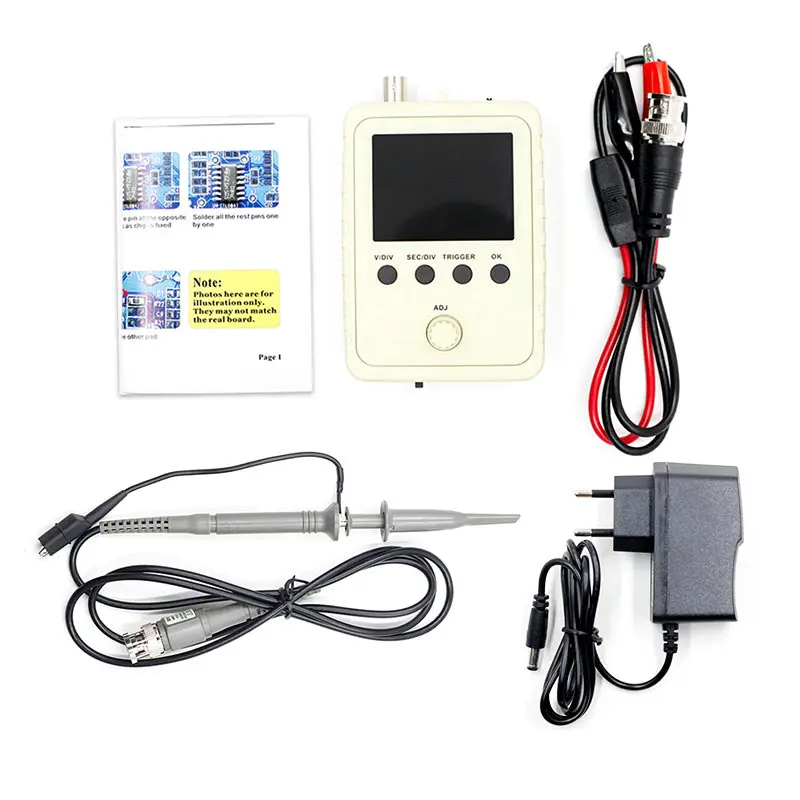

3. Поставляется с инструкциями, просты в установке и эксплуатации.
4. С автоматическими/обычными/одиночными режимами запуска, легко захватывать форму волны момента.
5. Доступный триггер подъема или падения кромки.
6. Наблюдательная предыдущая Форма волны перед триггером (отрицательная задержка).
7. Может замораживать дисплей формы волны в любое время (функция удержания).

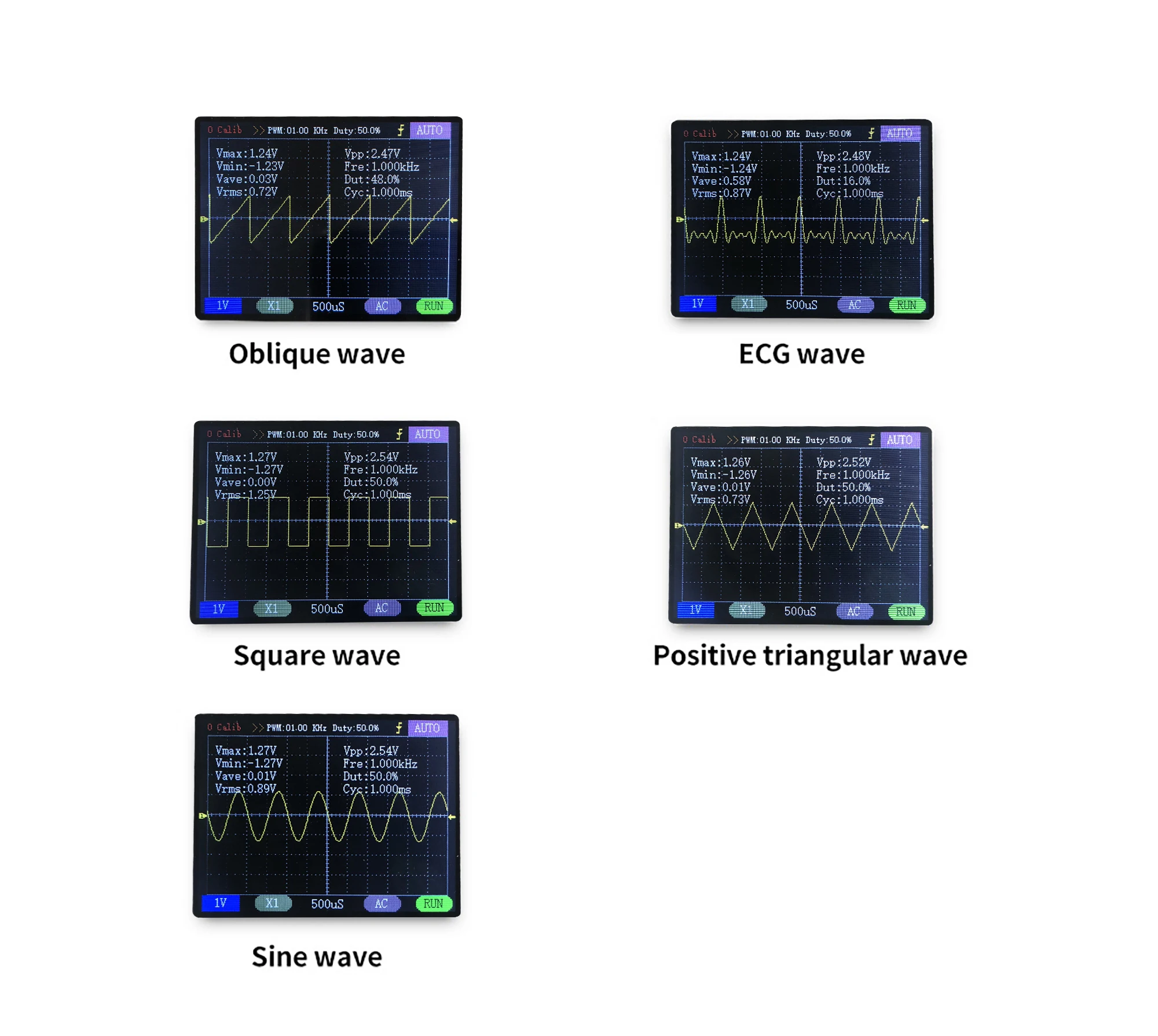

8. С цифровым дисплеем параметров формы волны, включая частоту, период, ширину импульса, коэффициент мощности, Макс./мин./AVG./пиковые/виртуальные значения.
9. Функция хранения сигналов: не потеряет форму сигнала после выключения питания.
10. Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.
11. Функция распознавания контроллера TFT.

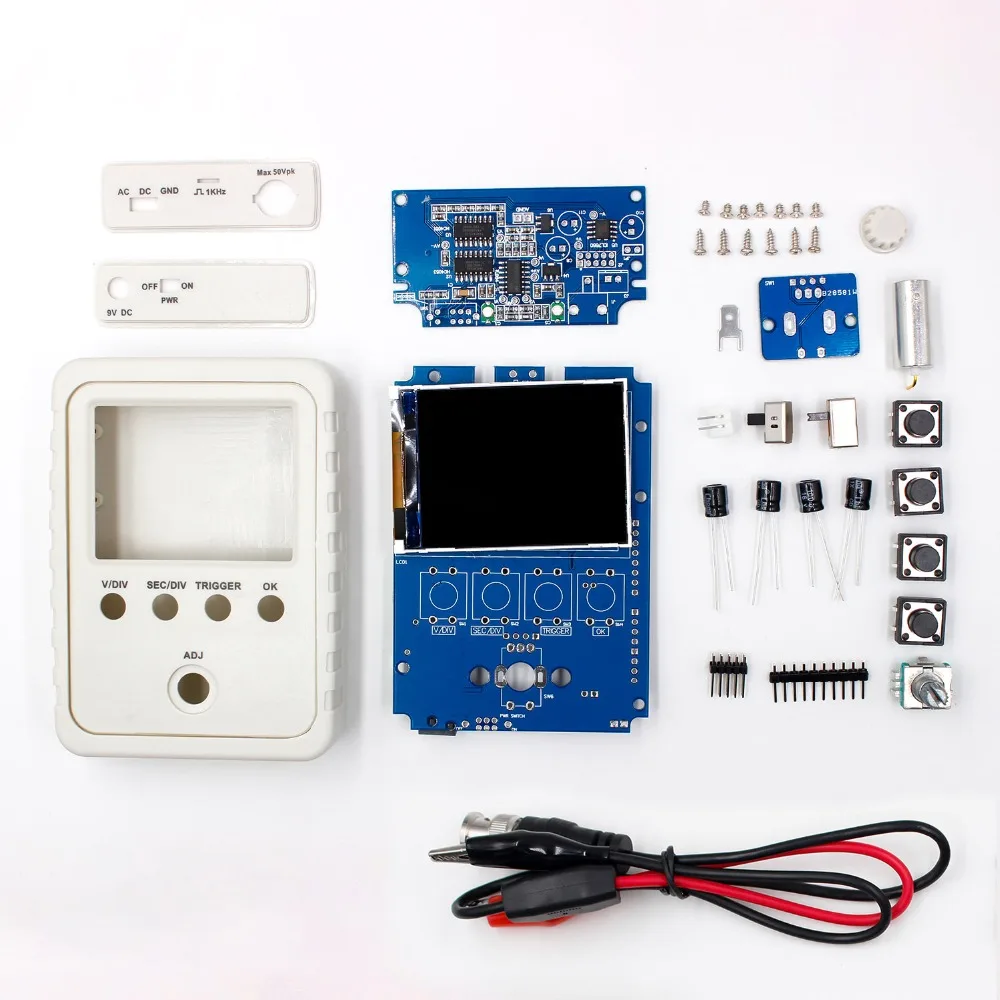

12. SMD был паян, больше подходит для начинающих электронных устройств.
Характеристики:
1. Максимальная частота дискретизации в реальном времени: 1MSa/s
2. Аналоговая полоса пропускания: 0-200 кГц
3. Диапазон чувствительности: 5мв/div-20mV/idv
4. Максимальное входное напряжение: 50Vpk (1X зонд)
5. Входное сопротивление: 1 м Ом/20 пФ
6. Точность: 12 бит
7. Длина записи: 1024 точек
8. Режимы соединения: DC / AC / GND
9. Диапазон времени: 500s/Div - 10us / Div
10. Режимы запуска: автоматический, нормальный и одиночный
11. Пусковое положение: Центр буфера
12. Напряжение питания: 9 В постоянного тока (8-10 В)
13. Потребление тока: ~ 120 мА @ 9 В

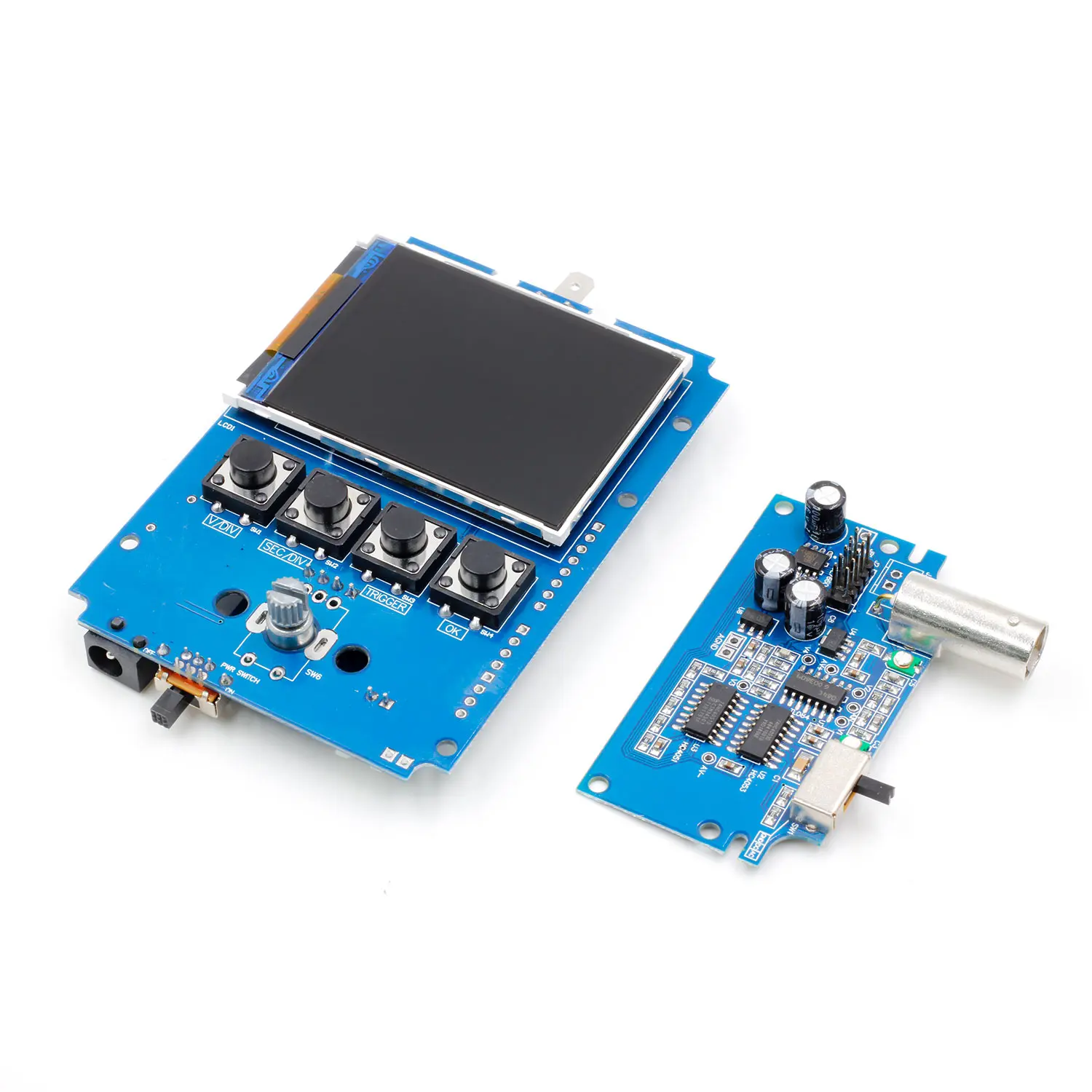

14. Основная плата Размеры: 94*65 мм/3,7 * 2.56in
15. Аналоговой платы Размеры: 65*47 мм/2,56 * 1.85in
16. Размер экрана: 52*40 мм/2*1,57 дюйма
-
Accuracy12 bits
-
Coupling modesDC / AC / GND
-
Sensitivity rangemv / div-20mV / idv
-
Supply voltageDC 9V (8-10V)
-
Time base range500s / div - 10us / div
-
Trigger modesAuto, Normal, and Single
-
Trigger positioncenter of buffer
-
Вес логистики0.200
-
Длина записи1024 points
-
Каждая упаковка1
-
Максимальная частота захвата осциллограммы4,000,000 кол./сек
-
Минимальная единица измерения100000015
-
Название брендаNoEnName_Null
-
Номер моделиDSO150 Digital Oscilloscope Kit
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер дисплея2.9 Дюйм(ов) и Под
-
Размер логистики - высота (см)5
-
Размер логистики - длина (см)15
-
Размер логистики - ширина (см)10
-
Разрешение экрана320*240 Пикселей
-
СертификацияNONE
-
Съемные элементы питанияНет
-
Товары для ремонтаЭлектрический
-
Цифровых каналов1
-
Частота дискретизации в реальном времени1MSa/S
-
Ширина браслета0-200KHz
