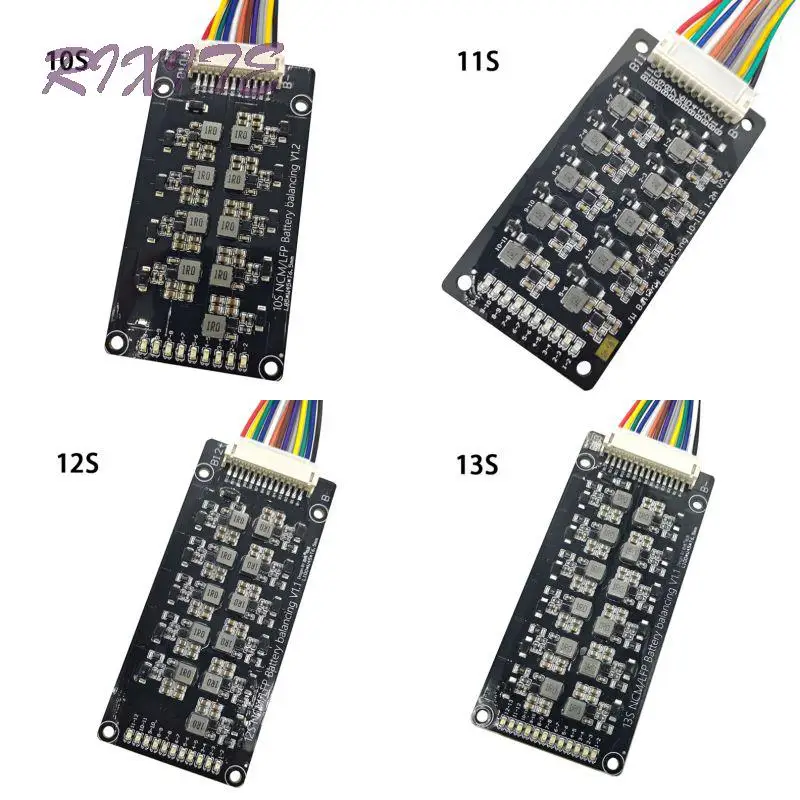

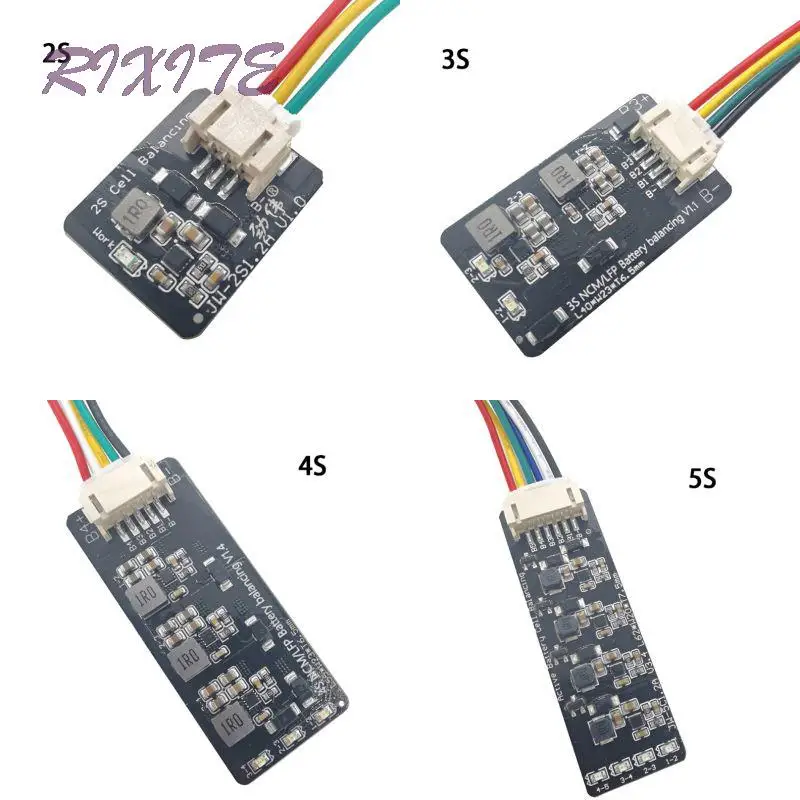

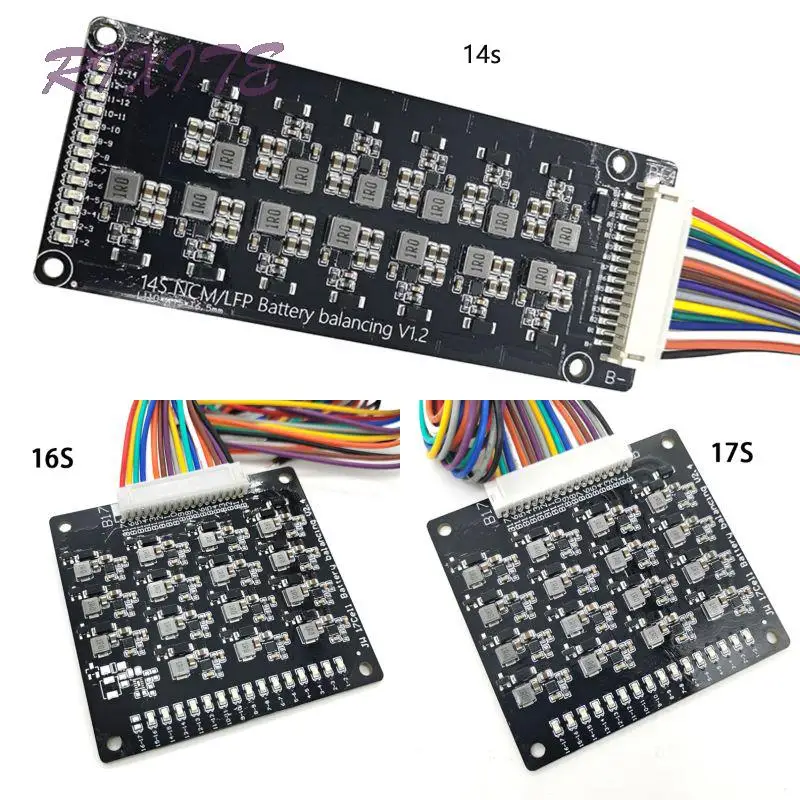

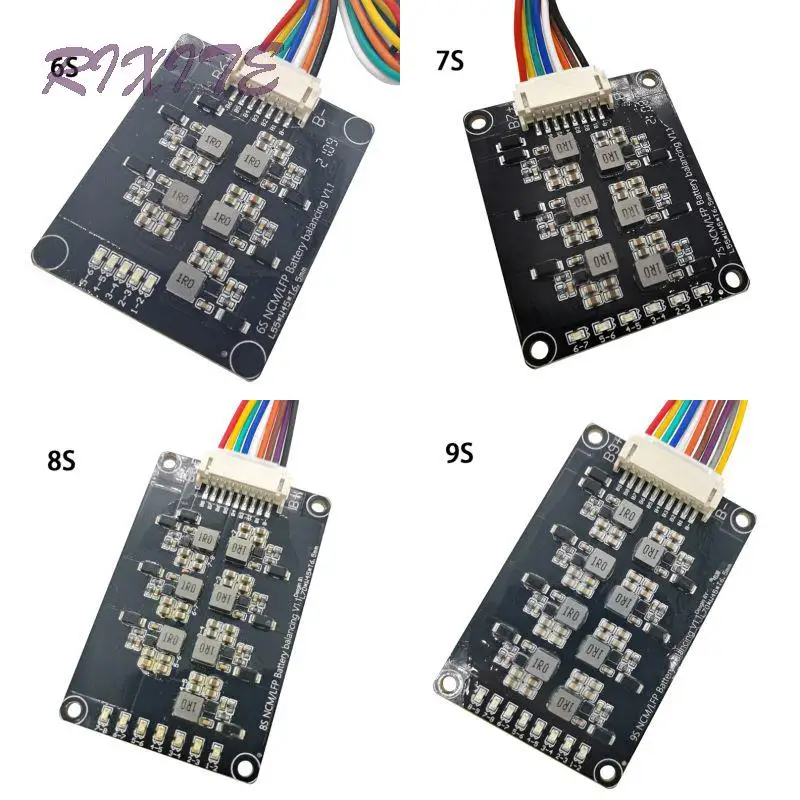

Силовой эквалайзер Bms 1,2a 2S-17S, литий-ионный Аккумулятор Lifepo4, активный балансир, передача энергии
Последнее обновление: 14.05.2022
Примечание: Эта плата основана на принципе прилегающей выравнивания и не может использоваться в качестве инструмента обслуживания. Для подключения аккумулятора он должен использоваться с защитой от литиевых батарей. Разница в давлении, Генерируемая зарядкой и разрядкой, вызывает работу эквалайзерной платы для достижения баланса передачи энергии.
Из-за различных производственных циклов размер платы может иногда меняться, пожалуйста, свяжитесь с клиентской службой заранее, если вам нужно указать размер
Инструкции по балансировке:
1. Когда светильник выравнивания включен, работа по выравниванию включена,
2. Светильник выравнивания выключается, и схема выравнивания спит,
3. Светильник выравнивания мигает, струна выпадает, или цепь неисправна.
Принцип равновесия:
Этот модуль прилегающий разница напряжения выравнивания, прилегающий напряжение батареи разница достигает более 0,1 V, И чип внутри запускает работу выравнивания до тех пор, пока соседняя разница напряжения батареи не будет в пределах 0,03 в и перестанет работать. При использовании на батарейном блоке, существует соседняя разница напряжения, вызвавшая работу выравнивания, ошибка напряжения аккумуляторного блока также будет возвращена к более идеальному значению, уменьшая затраты на обслуживание батареи.
Технические параметры:
Рабочее напряжение 2,0 V-4,5 V, трехкомпонентная литиевая батарея универсальна, LTO литиевая батарея, не является приемлемым.
Баланс тока:
Прилегающий напряжение разница выше 0,1 V (ток составляет около 0,5-0.7A);
Прилегающий напряжение разница заключается в более, чем 0,2 V (достичь максимальной выравнивания ток 1.2A);
Чем меньше разница в давлении, тем меньше равный ток.
Определение проводки:
B-, полный отрицательный полюс аккумуляторной батареи (отрицательный полюс первой батареи)
В1, положительная клемма первого аккумулятора
В2, положительная клемма второго аккумулятора
В3. И так далее.
Аксессуары:
Длина проводки составляет 30 см Чистая медь 22awg Клеммная линия!
Высокоточный баланс передачи энергии, эксклюзивный баланс IC!
Схема проводки четырех струн выглядит следующим образом, и количество других струн может быть вычтено по аналогии!
Примечание (штепсельная вилка кабеля с 13 струнами или более должна быть вставлена по диагонали, сначала коснитесь B-pin и вставьте его по диагонали, в противном случае это может привести к сгоранию платы)
