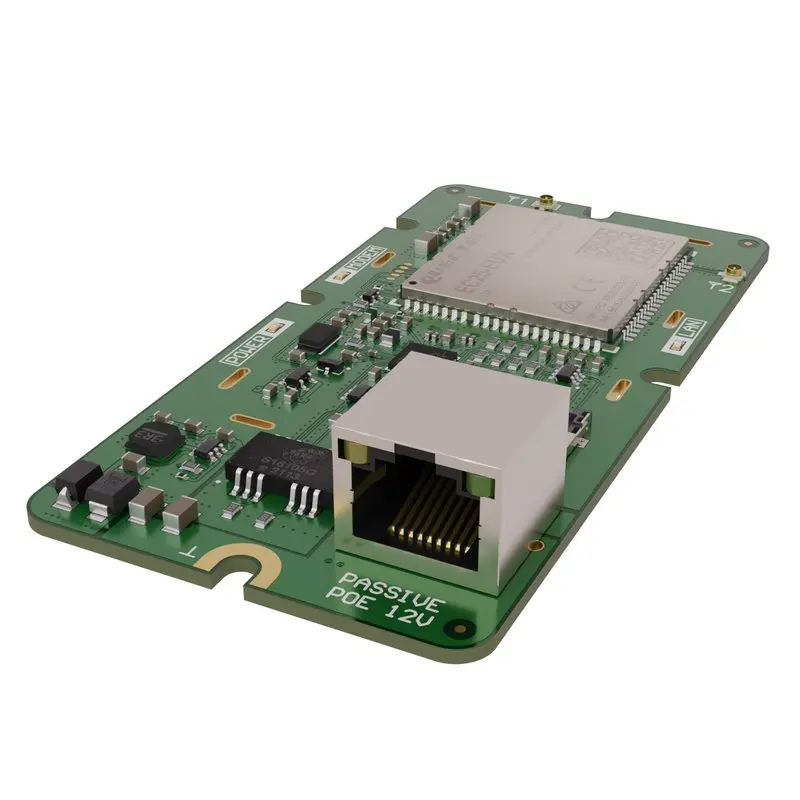

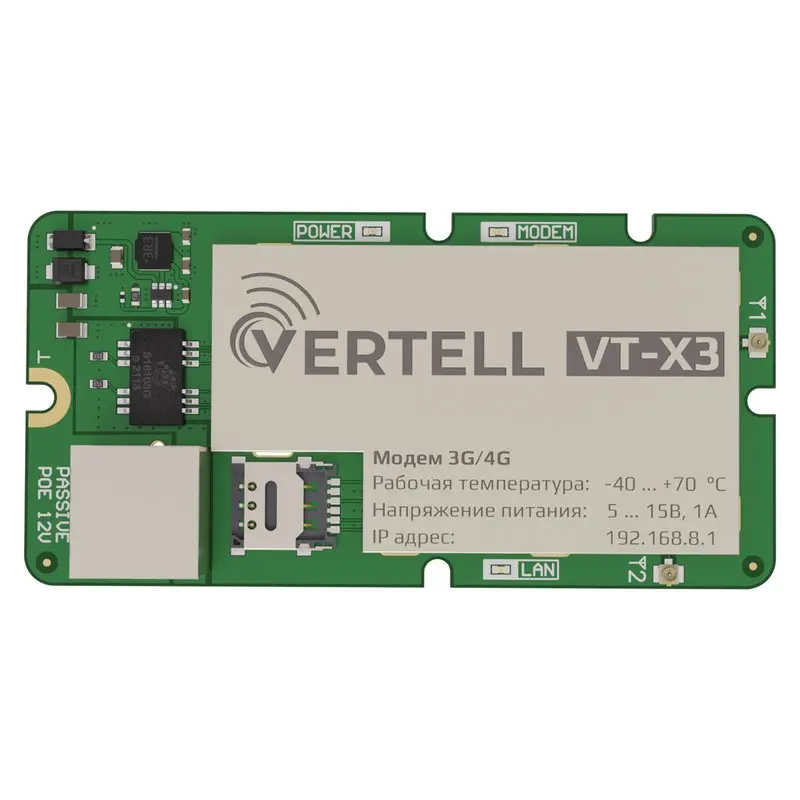

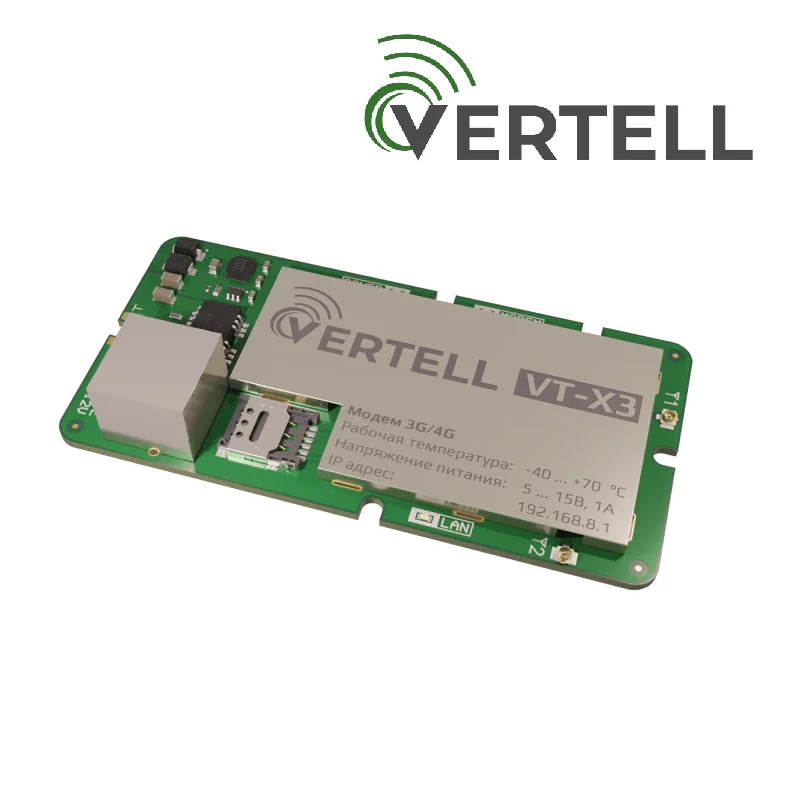

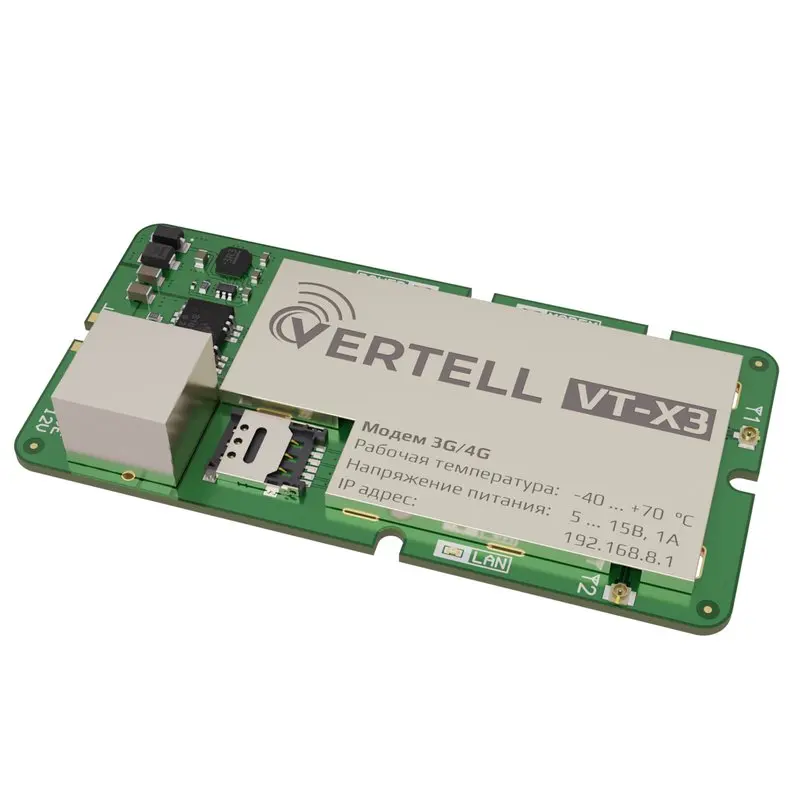

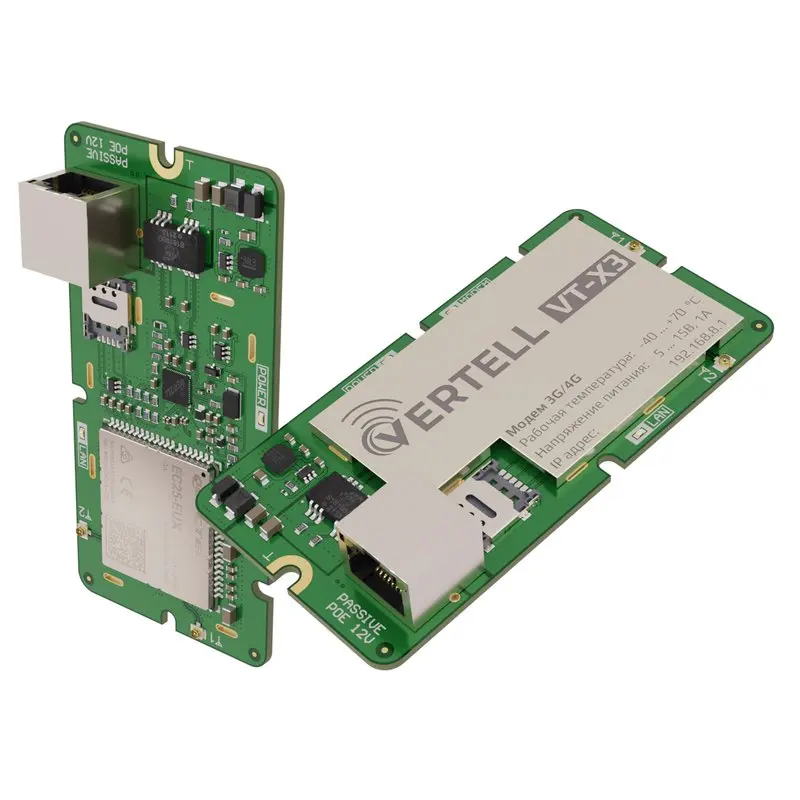

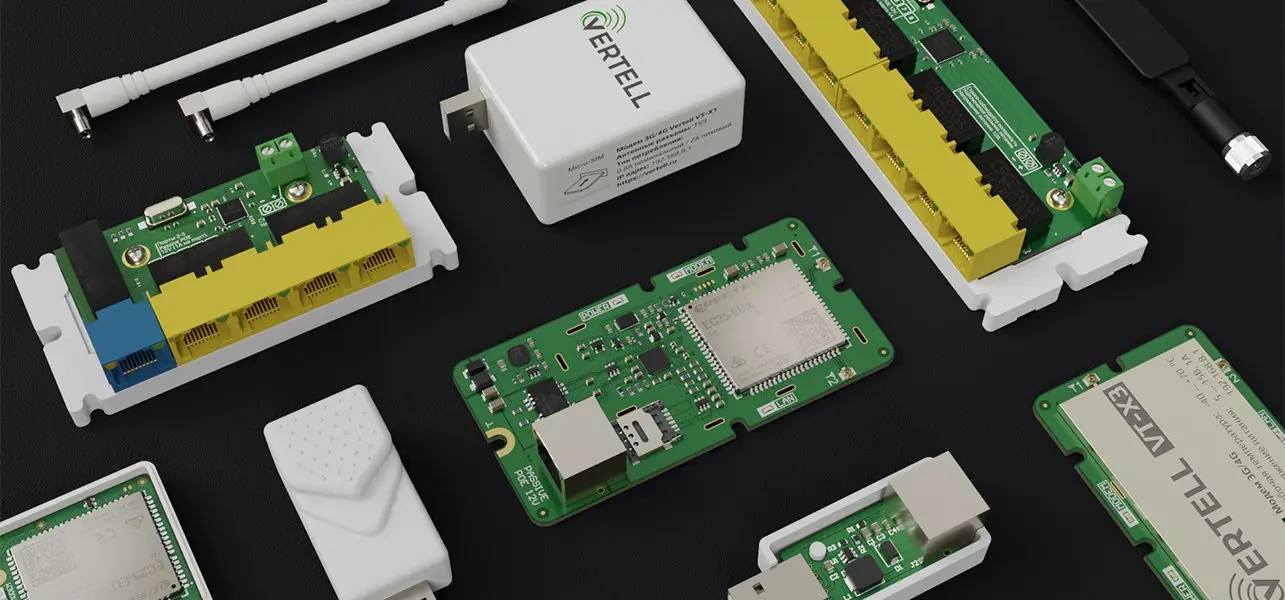

Встраиваемый 3G4G роутер VERTELL VT-X3-E

Схема подключения

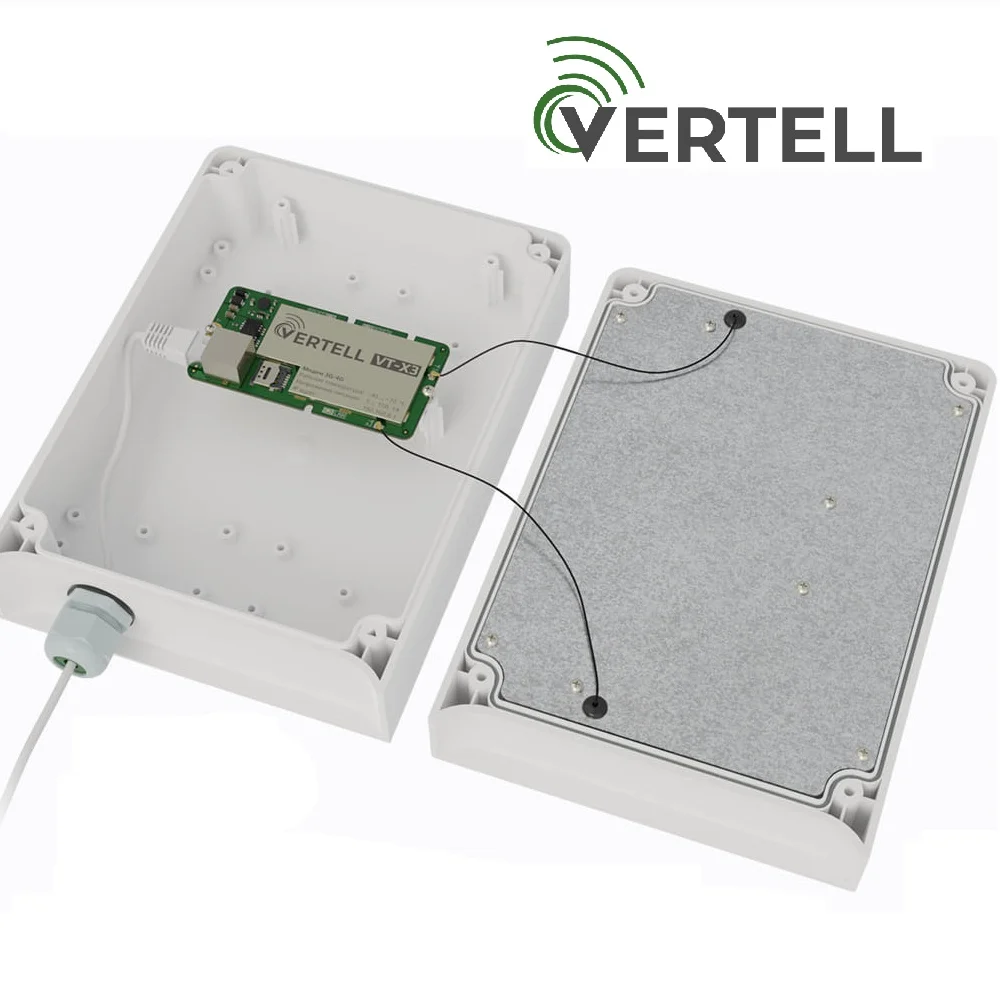

Роутер оснащен двумя разъемами U.FL (IPEX1) для подключения внешних антенн. При использовании антенны с технологией MIMO подключаются оба разъема. Разъем №1 подключается к разъему вертикальной поляризации антенны, разъем №2 - к разъему горизонтальной поляризации антенны. При подключении антенны с одним выводом подключается разъем №1.

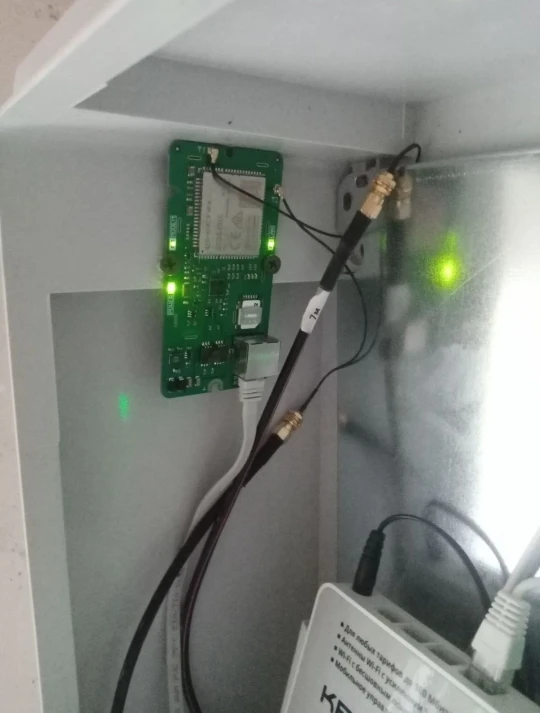

Подключение роутера Vertell VT-X3-E к коммутатору или домашнему роутеру производится патч-кордом из витой пары через пассивный POE-инжектор совместно с подачей напряжения на роутер с помощью блока питания 12 - 15V. При больших длинах патч-корда (свыше 40 м.) рекомендуется использовать блоки питания с напряжением 15V. Для стабильной работы рекомендуется использовать витую пару из медного кабеля с сечением жилы AWG 24. Расшивка разъема витой пары допускается по стандарту T568A и T568В (прямой обжим).

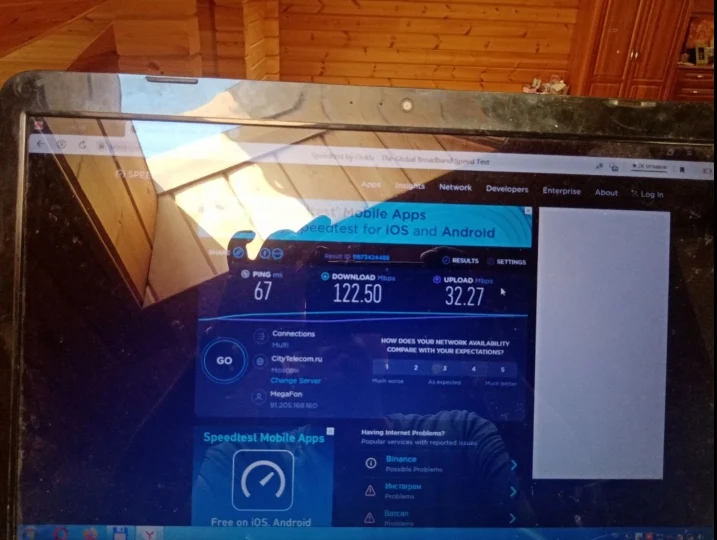

Настройка и управление

Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета от оператора.

Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удаленной работе, когда нет доступа для возможности физической перезагрузки оборудования.

В настройках также реализованы функции: проброс портов, смена IP адреса, отправка SMS сообщений и USSD команд.

Технические особенности

Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 70 м. по витой паре.

Технология подачи питания и данных по одному кабелю Passive-POE 12В.

Компактный размер роутера – 100x50 мм

Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.

Наличие механической защиты – металлическая крышка модема.

Стандартизация кабельных соединителей, отсутствие винтовых разъемов

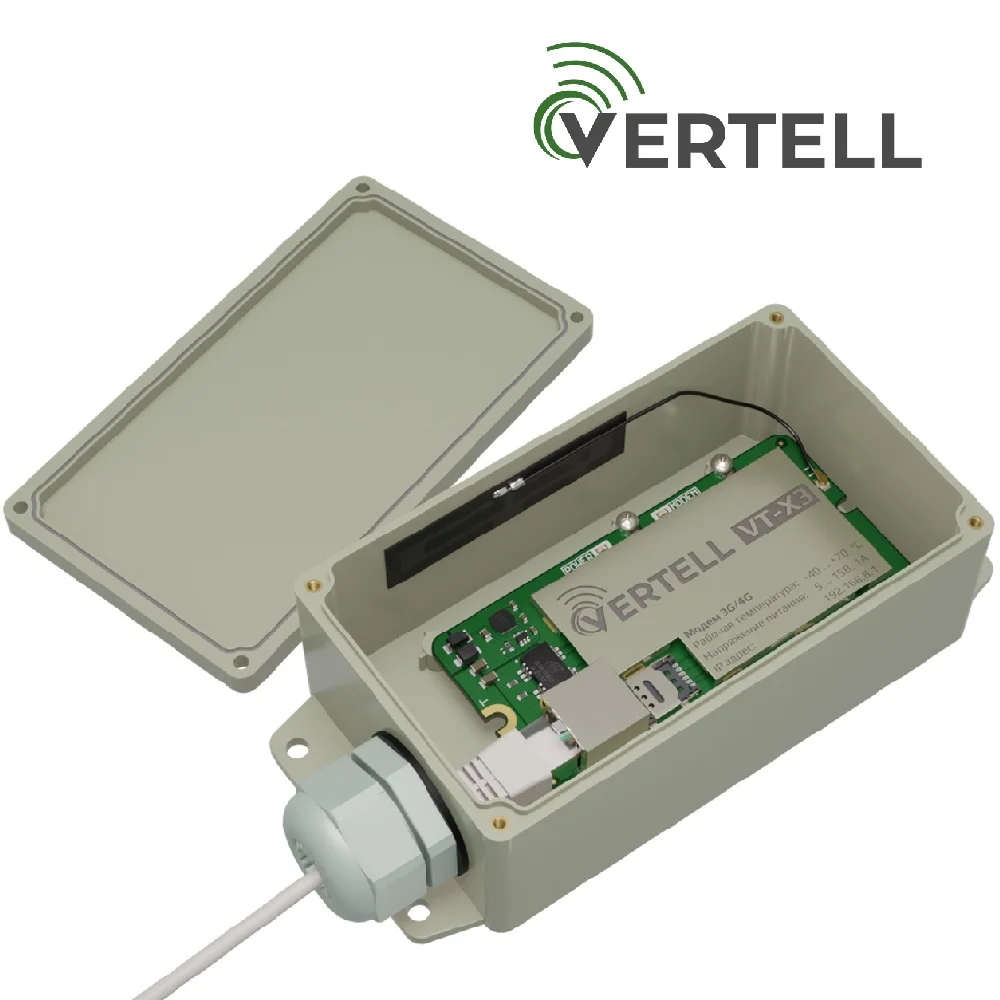

Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, KROKS, VERTELL

Интерфейс:

Ethernet

Диапазон температур:

-40 ... +70 °C

Гарантия:

12 месяцев

Диапазон частот:

LTE FDD: B1, B3, B7, B8, B20, B28A;

LTE TDD: B38, B40, B41;

UMTS: B1, B8;

GSM: B3, B8

Скорость передачи данных:

LTE: 150 Mbps (DL) 50 Mbps (UL),

DC-HSPA+: 42 Мbps (DL) 5.76 Mbps (UL),

UMTS: 384 Kbps (DL) 384 Kbps (UL),

EDGE: 236.8 Kbps (DL) 236.8 Kbps (UL)

Чувствительность:

LTE: -102.5  dBm, UMTS: -110.5 dBm

Выходная мощность:

LTE: 23±2 dBm

Категория LTE:

4

Скорость LAN:

10/100 Мбит/с

Тип антенных разъемов:

U.FL (50 Ом)

Слот SIM-карты:

Nano-SIM

Номинальный ток потребления*:

0.35 А

Пиковый ток потребления*:

1 А

Напряжение питания:

7 - 15 В Passive PoE (контакты 4,5,7,8)

Страна изготовления:

Россия

*Номинальный и пиковый ток потребления указаны для напряжения питания 12В.
