MOFI- Accuphase E350 120, Wate, 4 Ом, фотолампа

Добро пожаловать в магазин MOFI-Acoustics. Для того, чтобы обеспечить лучший опыт покупок, позвольте мне уточнить эту информацию, чтобы избежать ненужной неудобства:1. Все товары в магазине не включены: таможенные пошлины, таможенные сборы и налоги. Без специальных требований, мы объявим их в соответствии с ценой продукта.2. Мы надеемся, что вы сможете понять соответствующую налоговую политику вашей местной таможни. Мы не принимаем ваш отказ от товаров из-за проблем с таможенным налогом; (в некоторых странах платформа имеет возможность предварительного сбора тарифов)3. Чтобы не повлиять на получение товаров, после покупки товаров, пожалуйста, обратите больше внимания на информацию, такую как электронные письма, сообщения на платформе и т. д. Если есть какая-либо информация о неясном адресе или изменении логистической политики, мы сообщим вам как можно скорее, И с нетерпением ждем вашего ответа.

Проект печатной платы

1. ПХД, продаваемые в магазине, не содержат каких-либо компонентов, и вы должны подготовить их самостоятельно.2. Для завершения этого проекта требуются высокоуровневые знания в области электроники и богатый опыт в области пайки и тестирования.3. Из-за временных зон и ограничений языковой связи мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно.4. Мы не предоставляем информацию, кроме страницы введения продукта.

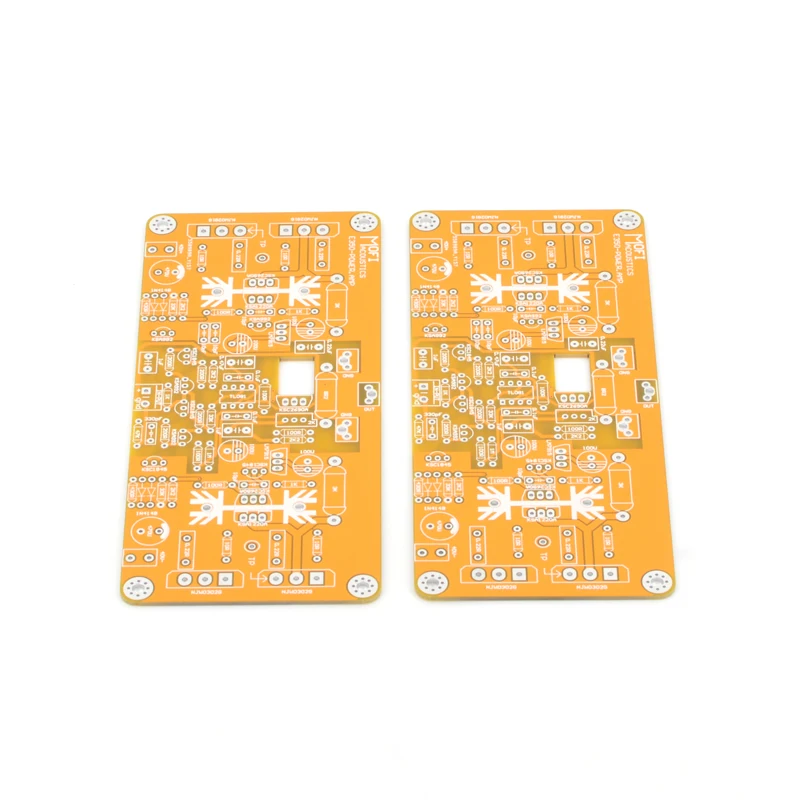

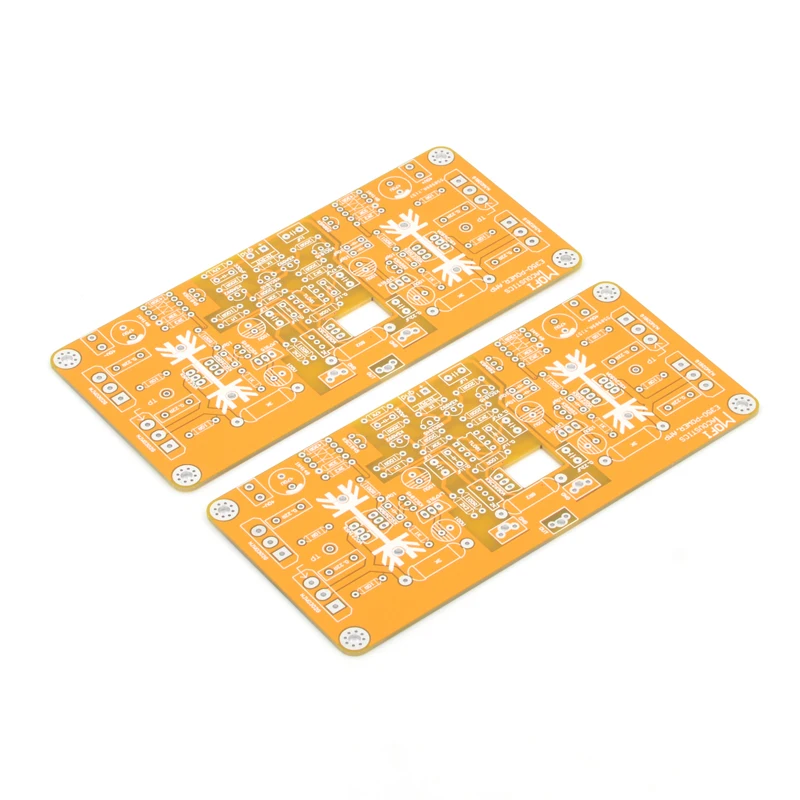

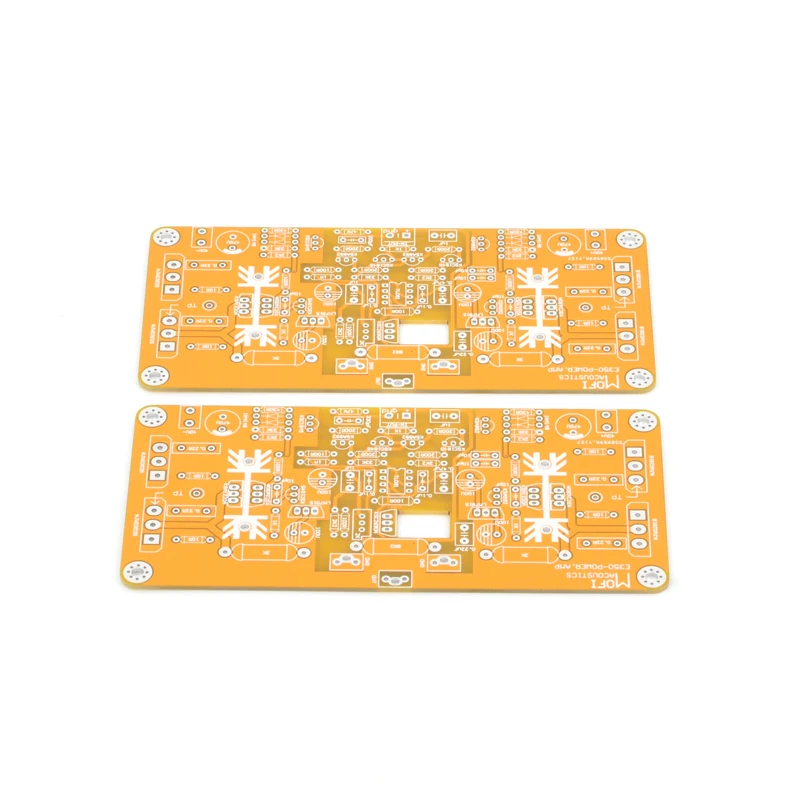

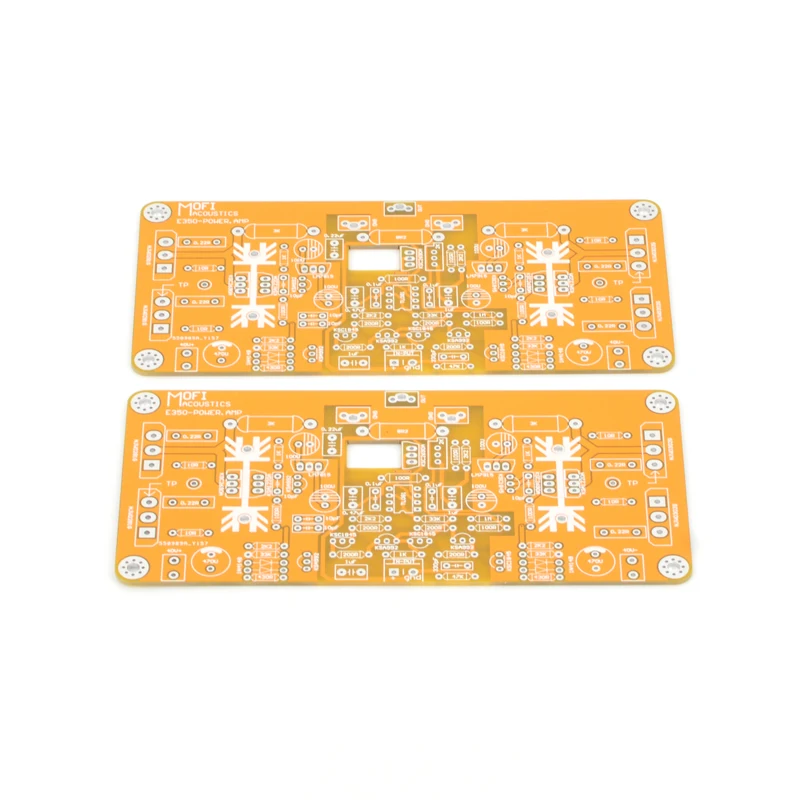

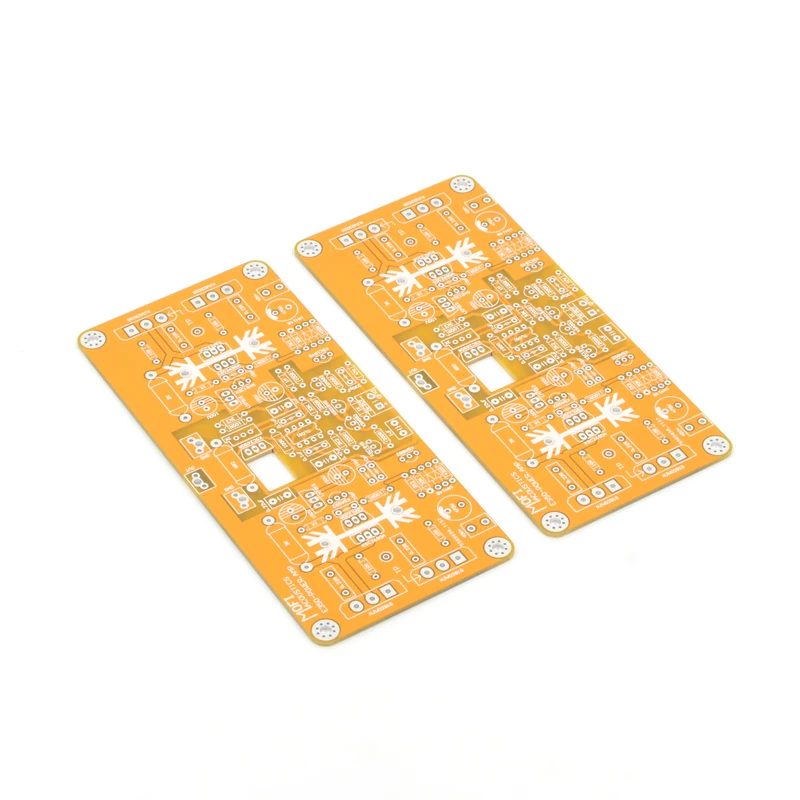

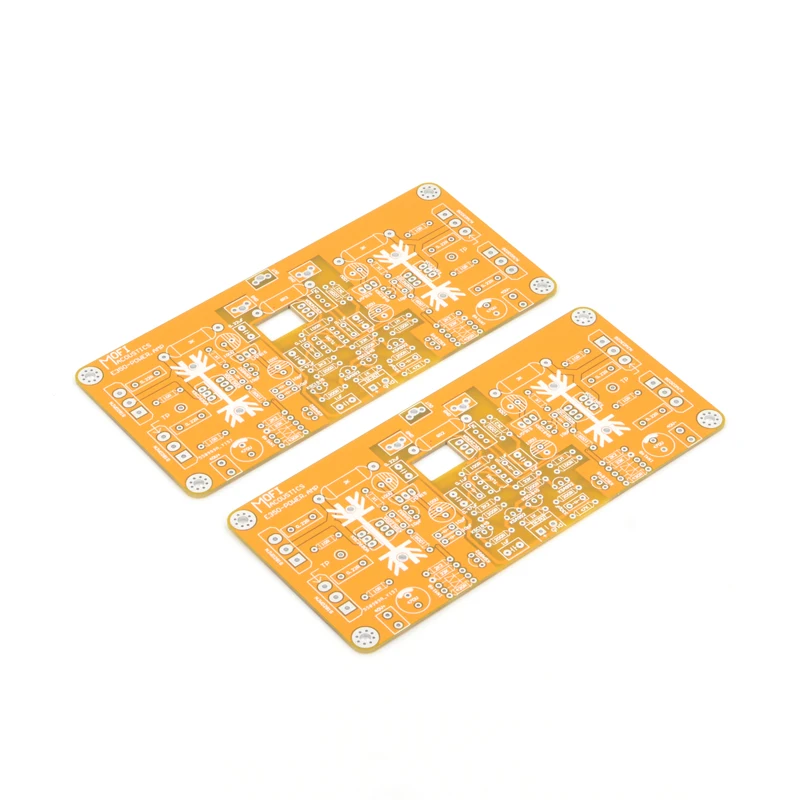

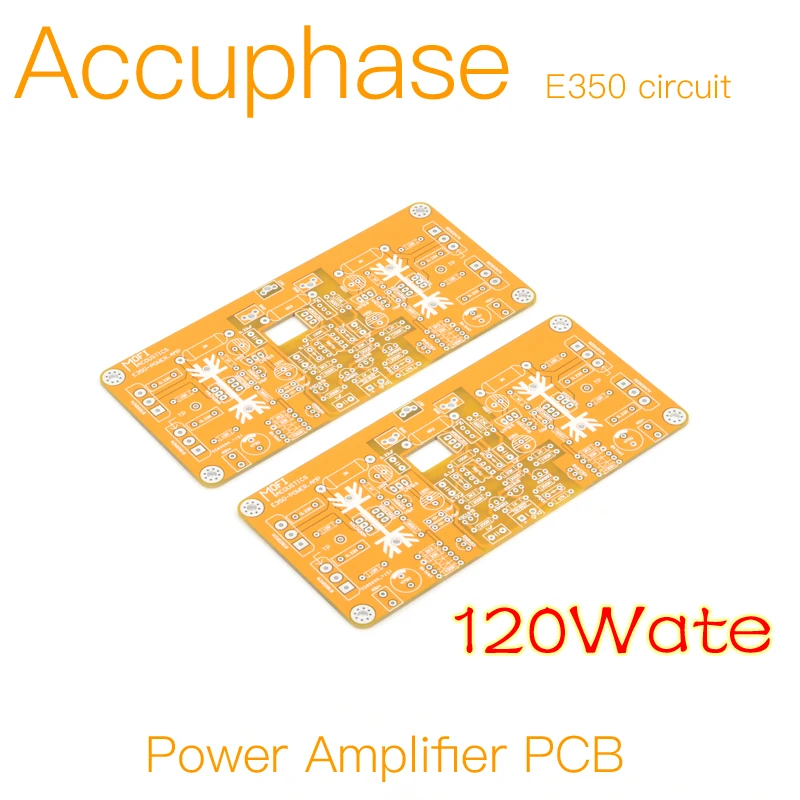

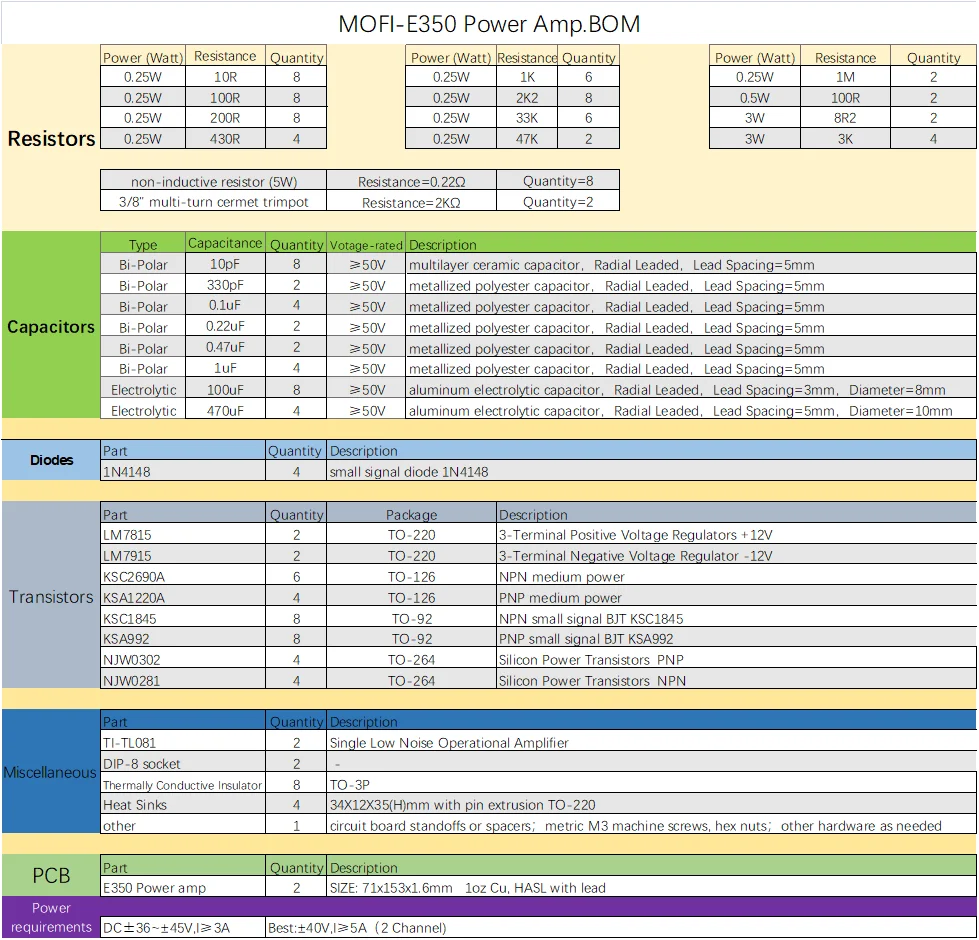

MOFI- Accuphase E350 120Wate 4 Ω печатная плата усилителя мощности проекта

Он основан на основной цепи усилителя мощности Accuphase E350.Технические характеристики:Полностью дискретный.Сервопривод постоянного тока.120 ватт 4ом (± 40В постоянного тока).75 ватт 8 Ом (± 40 В постоянного тока).Monarual дизайн.Одноточечное заземление, сопротивление заземления близко к 0,02 Ом, низкий уровень шума.PCB небольшой и гибкий, очень дружелюбный для всех видов установки шасси.Более экономичный потенциал для модификации звука.Всего 4 силовых транзистора на канал для выходной мощности.Максимальное входное напряжение: 3VPPКоэффициент усиления: 22xВходное сопротивление: 47KВыходная мощность:120 ватт 4ом (± 40В постоянного тока)75 ватт 8Ω (± 40VDC)Размер печатной платы:71x153x1,6 мм 1oz Cu, HASL с свинцом

Инструкции

Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие.Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей.Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение.Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти.Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий. Как минимум, вы должны убедиться, что входы V + и V- DC не замыкаются на землю или друг к другу, и что выходная панель не замыкается на землю. Исправьте любые ошибки, прежде чем перейти к следующей фазе.Советы:Пожалуйста, подготовьте внешний радиатор.Отрегулируйте 2K-VR по часовой стрелке до максимального значения сопротивления перед включением.После включения, Медленно отрегулируйте 2K-VR против часовой стрелки до 22mVDC может быть измерен между BC,DC,EJ,FJ.
