Фильтр электромагнитных помех, Высокочастотный фильтр электромагнитных помех для автомобилей 12 В, 24 В, 2 А, 4 а, 10 А, 20 А, DC LC

Фильтр электромагнитных помех, Высокочастотный фильтр электромагнитных помех для автомобилей 12 В, 24 В, 2 А, 4 а, 10 А, 20 А, DC LC

Name: 🛍 Фильтр электромагнитных помех, Высокочастотный фильтр электромагнитных помех для автомобилей 12 В, 24 В, 2 А, 4 а, 10 А, 20 А, DC LC
Brand: Разное
SKU: 1005003436542711
Price: 735.30 RUB
Availability: InStock
Rating: 5 (78 reviews)

26 Отзывов

77 Заказов

735,30₽

В наличии!

Перейти

Последнее обновление: 22.04.2022

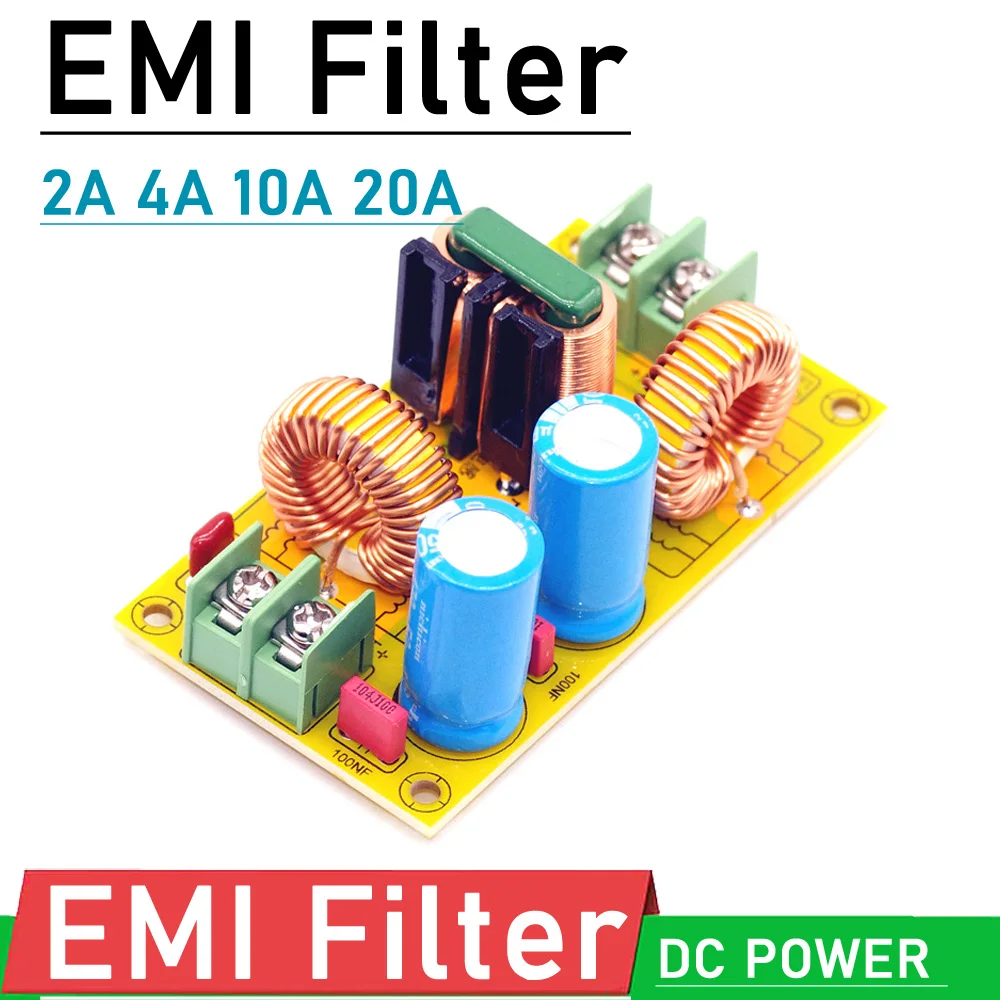

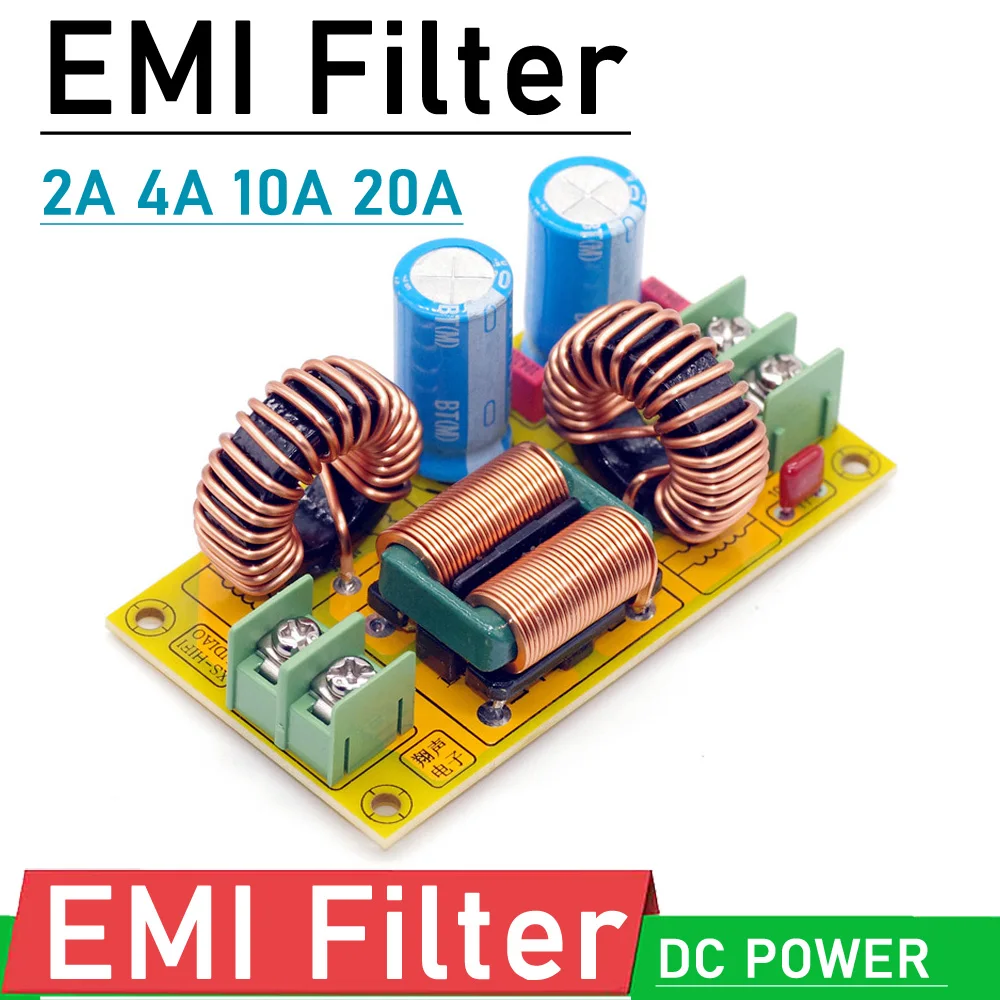

2A 4A 10A 20A DC LC фильтр EMI электромагнитный интерференционный фильтр EMC FCC безопасный высокочастотный Фильтр

Схема фильтра питания постоянного тока: схема состоит из трех частей, первая часть-это фильтр первого уровня LC, вторая часть-фильтр EMI общего режима, И третья часть-это схема фильтра LC второго уровня.

Фильтр LC обычно называется пассивным фильтром. Это традиционное гармоническое устройство компенсации мощности постоянного тока, состоящее из индукторов и конденсаторов. Он может фильтровать гармоники в источнике питания один или несколько раз. Очистите источник питания постоянного тока

Фильтрация в обычном режиме. Его можно использовать для подавления проблем быстрой Переходной группы импульсных помех с частотой повторения нескольких килогерц на некоторых сайтах пользователей. 0

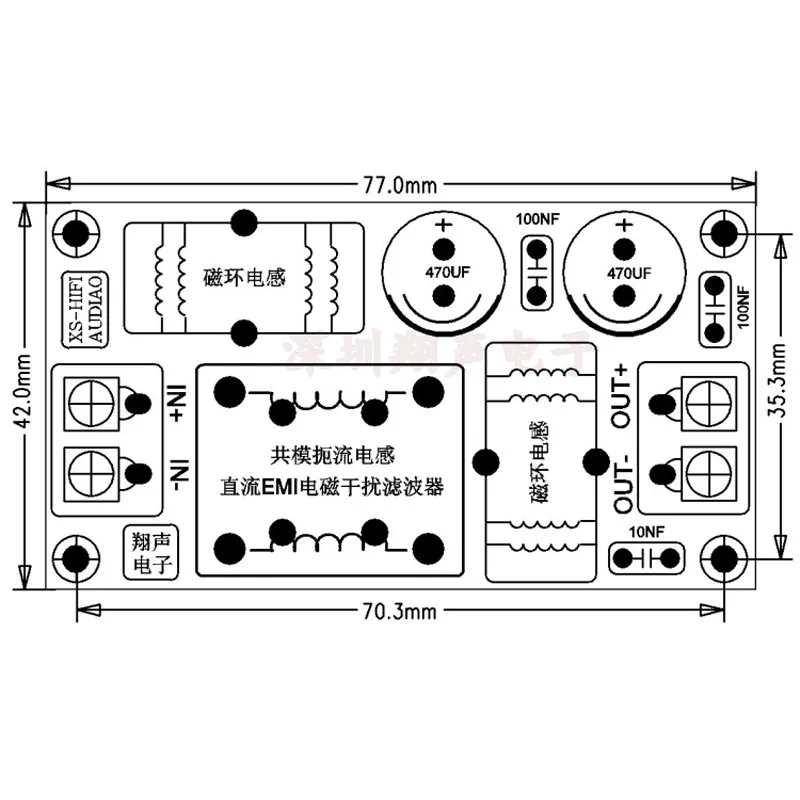

Спецификация PCB FR4 42x77x1.6 мм, самый короткий дизайн цепи высокого тока, короткий путь, может выдерживать более высокий ток и иметь меньше помех во внешнем мире.

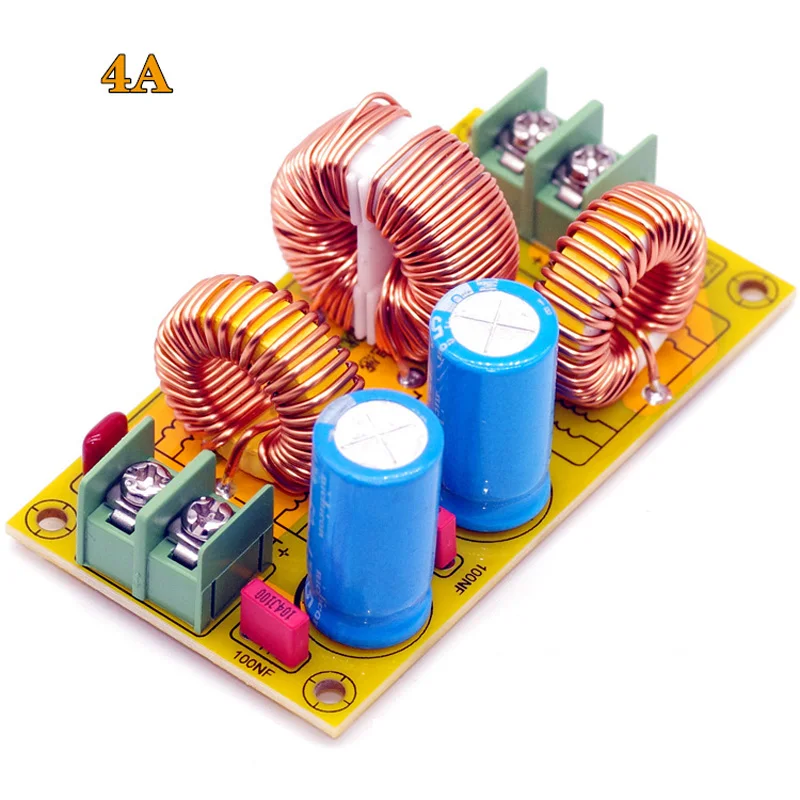

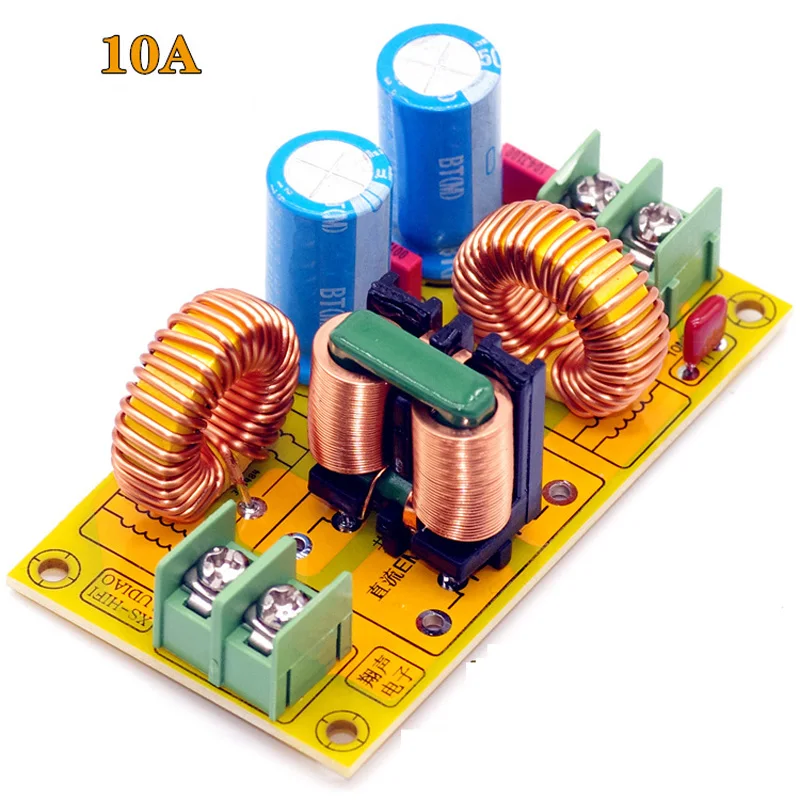

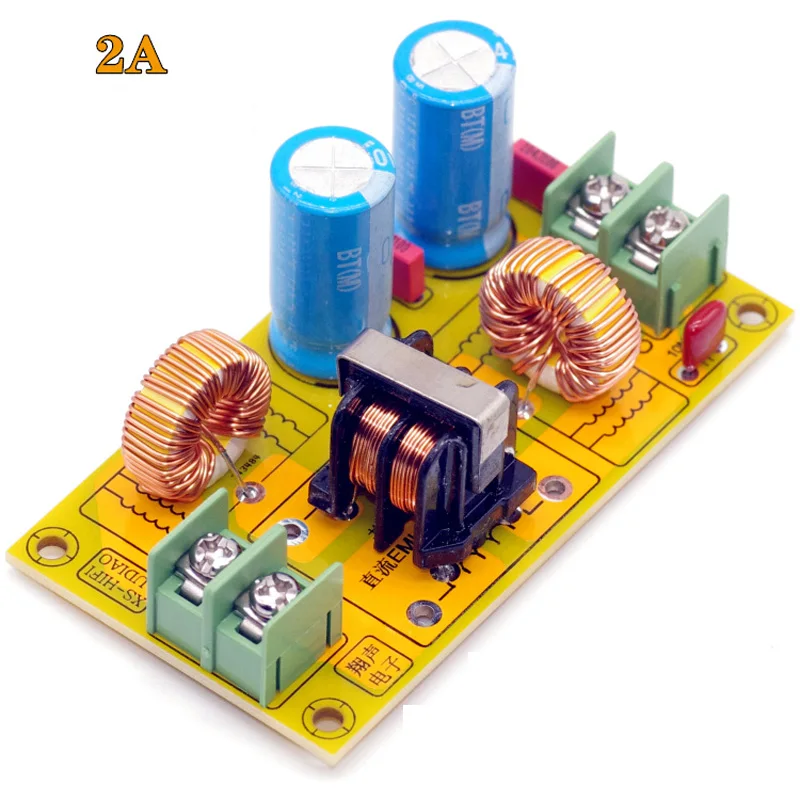

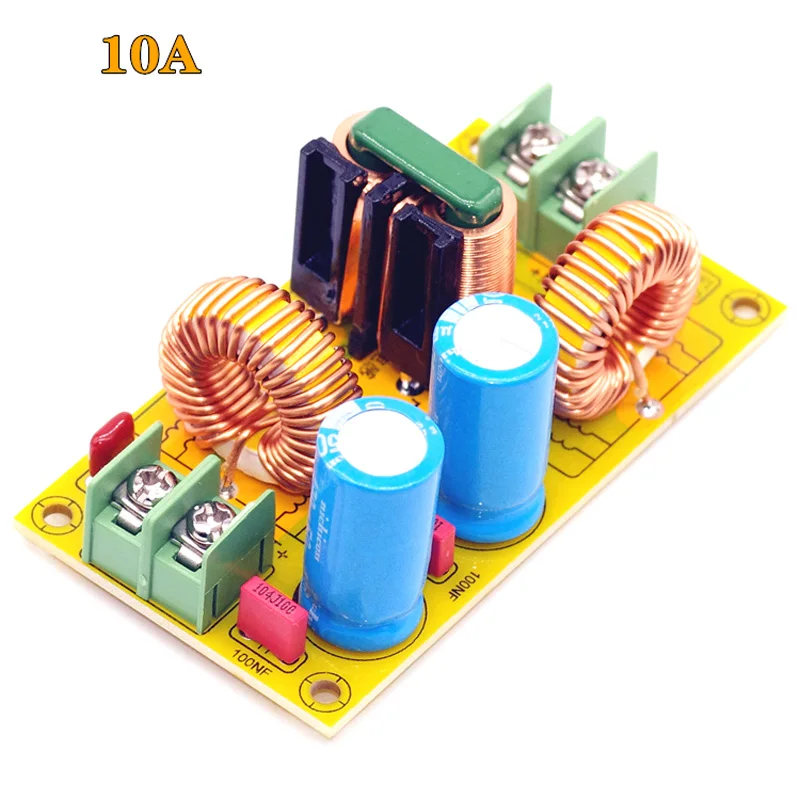

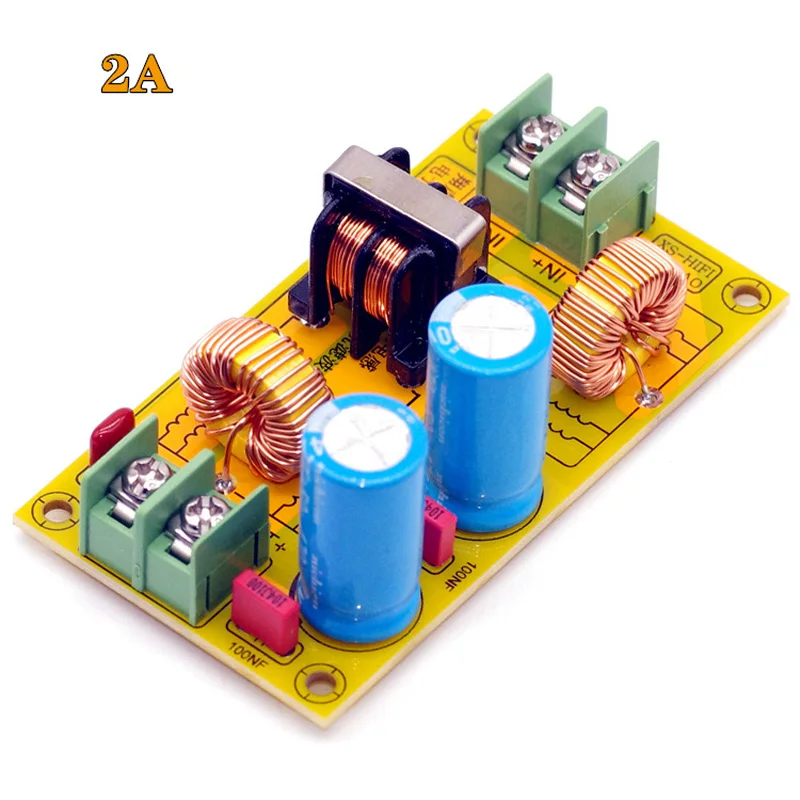

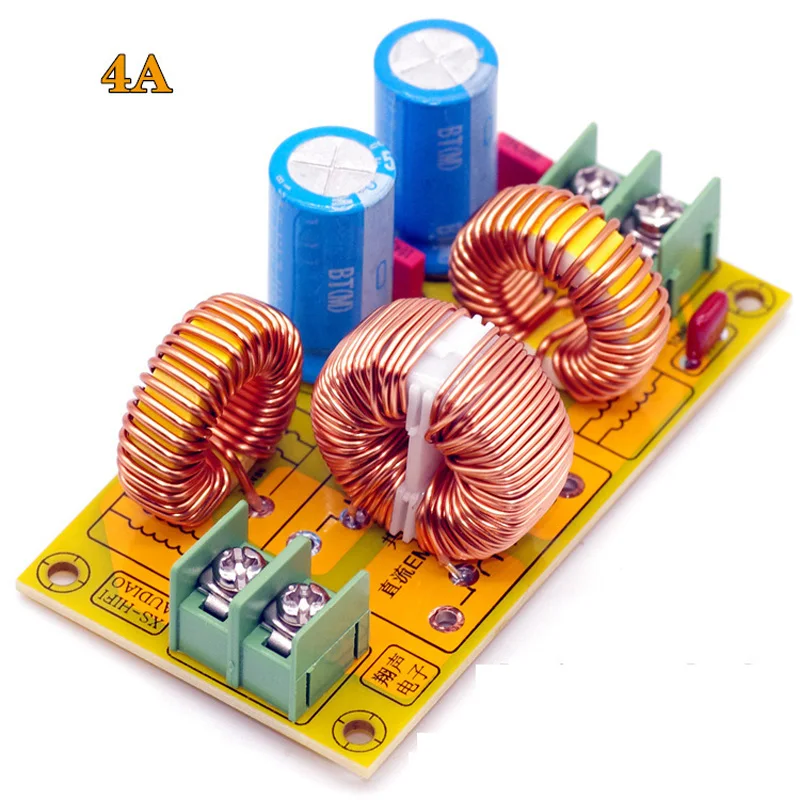

Индукторы доступны в четырех спецификациях: 2A, 4A, 10A и 20A.

Вход: постоянный ток не превышает 50 в (более высокое напряжение может быть улучшено путем замены электролитических конденсаторов)

Выход: постоянный ток.

Ток: Выберите для обеспечения 2A.4A.10A.20A по требованию

Характеристики основных частей:

Монтажная плата: двухсторонняя FR4 Стекловолоконная доска

Электролитический конденсатор: 50 в 470 мкФ потребление 2 шт.

Пленочные конденсаторы: 100NF 2 шт. 470 PF 1 шт.

Магнитное кольцо самоиндукции: 2 шт потребление, (20A высокий ток выберите железо кремний алюминий),

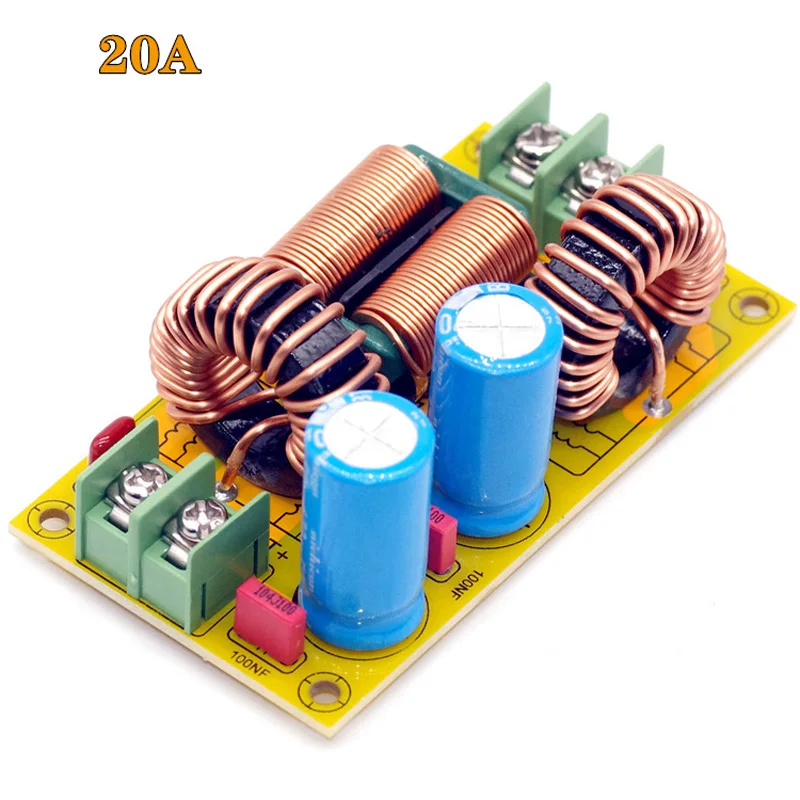

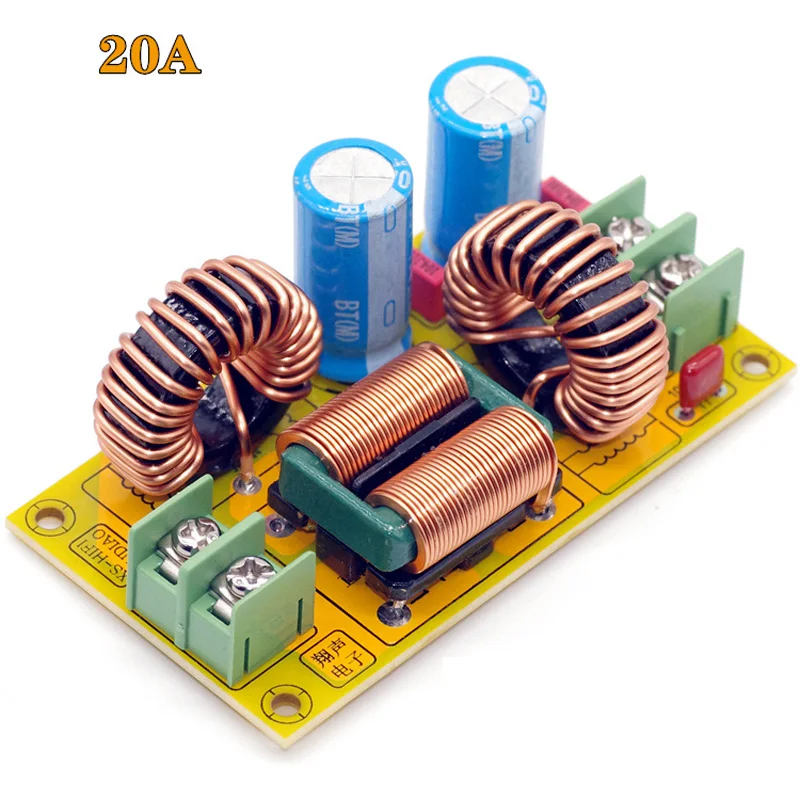

Индуктивность в обычном режиме; Количество 1 шт. (индуктивность плоской медной полосы с высоким током 20A)

Гнездо: 7,62 гнездо 2pin 3pin 1 шт каждый

Этот модуль подходит для устранения использования источника питания постоянного тока с электромагнитными помехами и может использоваться в автомобилях, мотоциклах и цепях постоянного тока с относительно сильными электромагнитными помехами.
