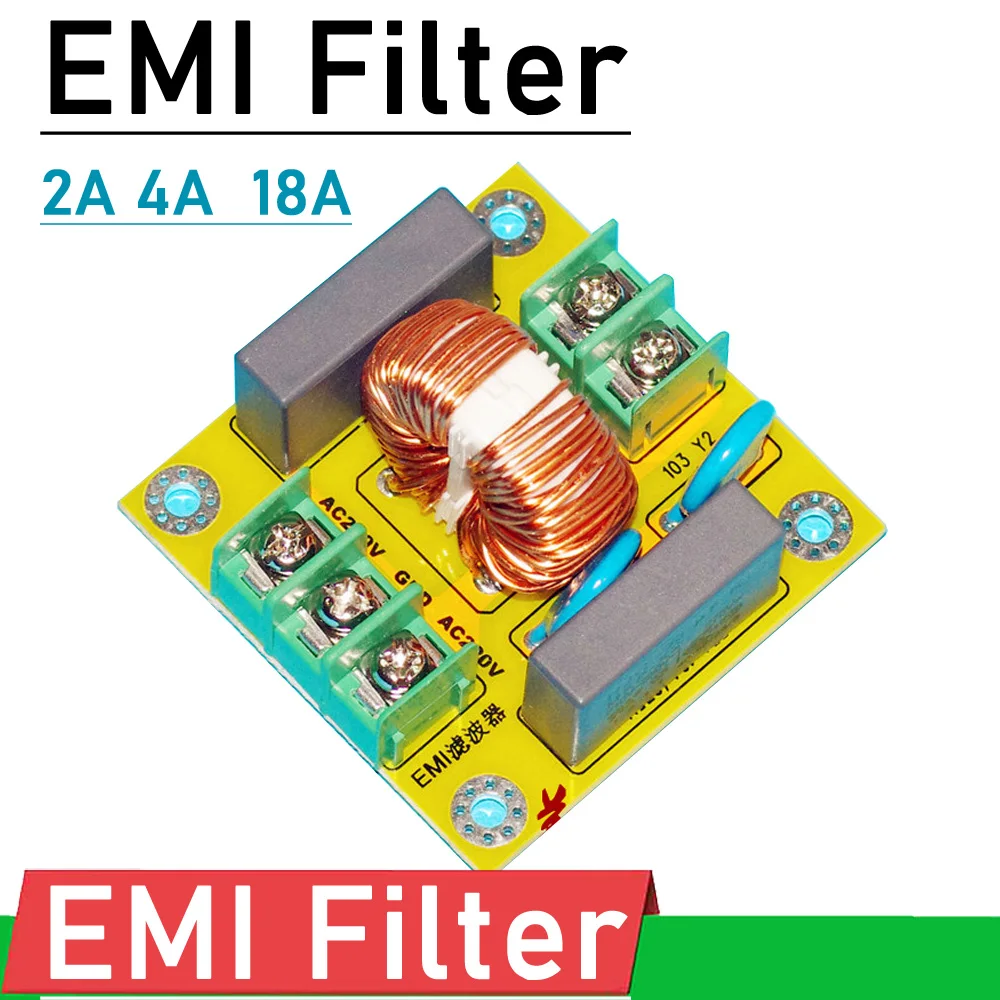

Модуль фильтра EMI 2A 4A 18A очиститель питания AC 220V плата фильтра для усилителя декодера аудио мощности

2А 4А 18А EMI фильтр EMI высокочастотный Фильтр модуль EMI блок питания фильтра

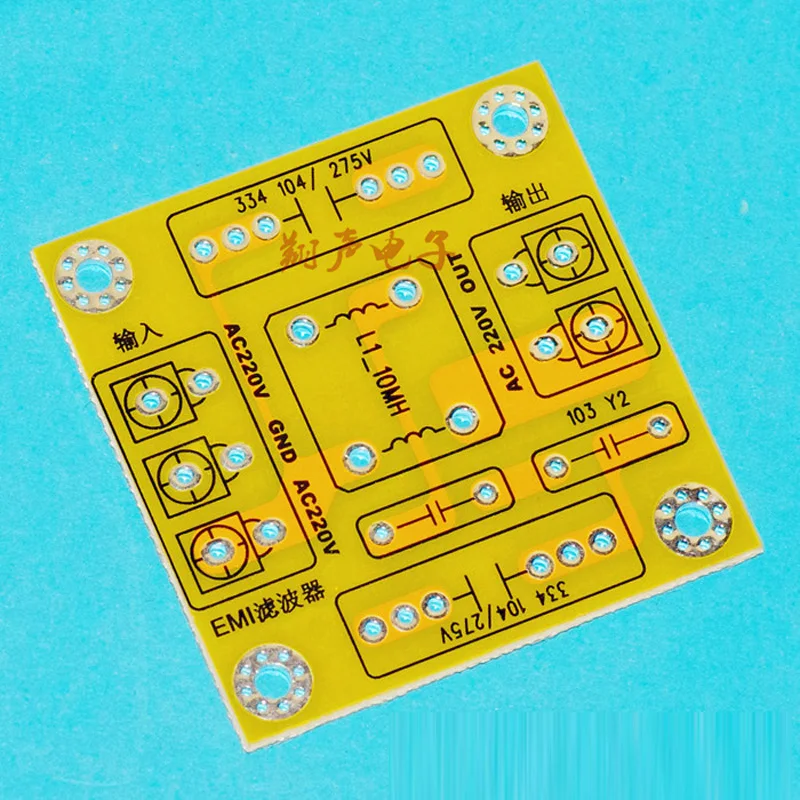

Спецификация EMI filter PCB FR4 50x50x1.6 мм, которая может быть объединена в многоступенчатый фильтр EMI, самый короткий дизайн большой линии тока, короткий путь, может выдерживать большие токи, И имеет меньше помех внешнему миру, что лучше, чем дизайн общей длинной полосы. Квадратная пластина 50х50 мм обладает высокой механической прочностью, ее нелегко сгибать и деформировать, и ее удобно добавлять защитную крышку.

Индукторы общего режима имеют три характеристики 2A, 4A и 18A.

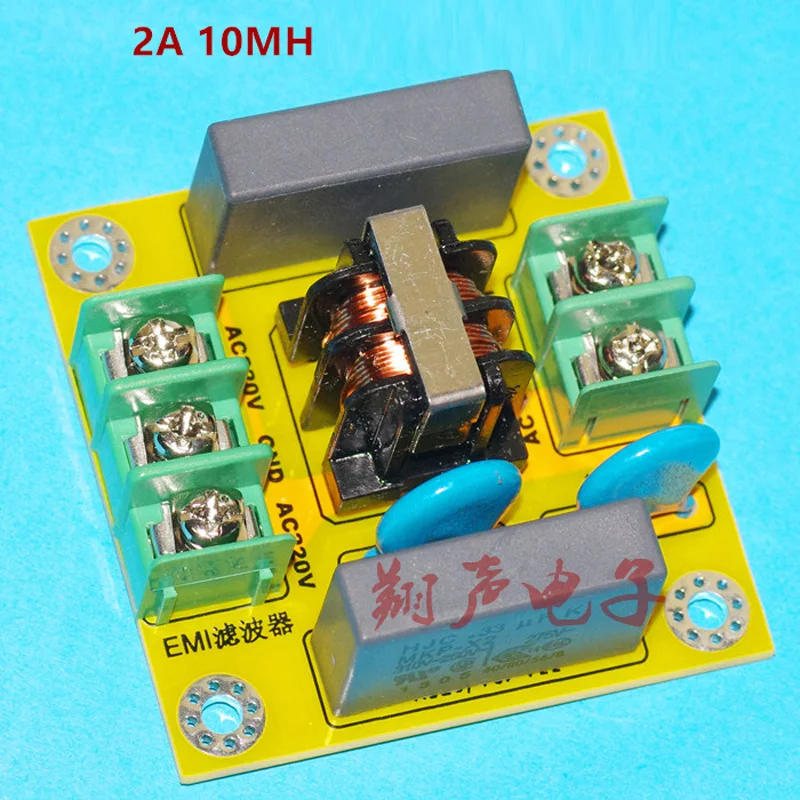

2а: индуктор общего режима фильтра, мощность нагрузки 440 Вт.

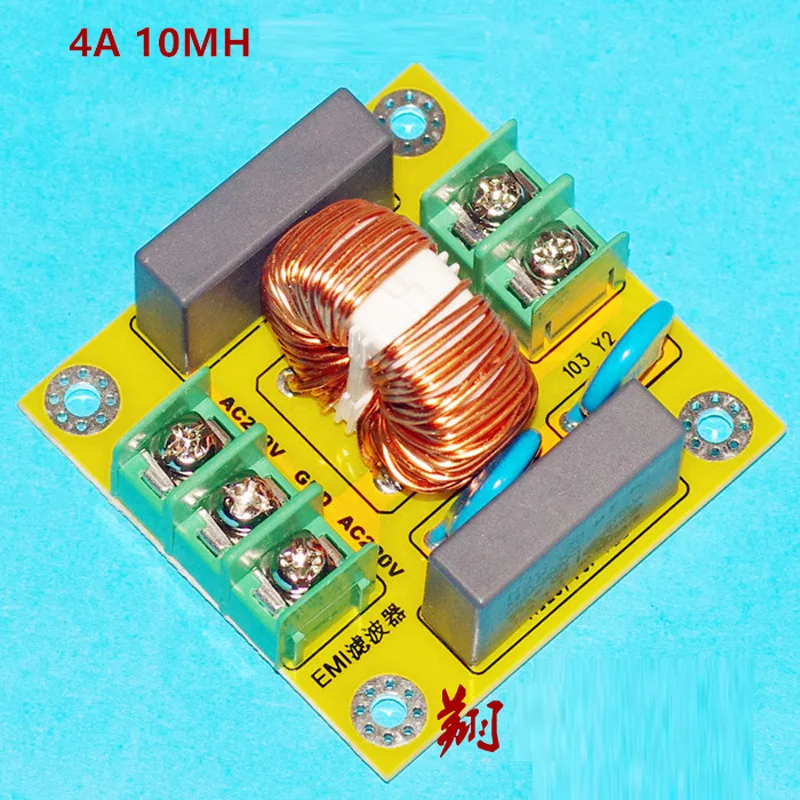

4A: индуктор общего режима фильтра, мощность нагрузки 880 Вт.

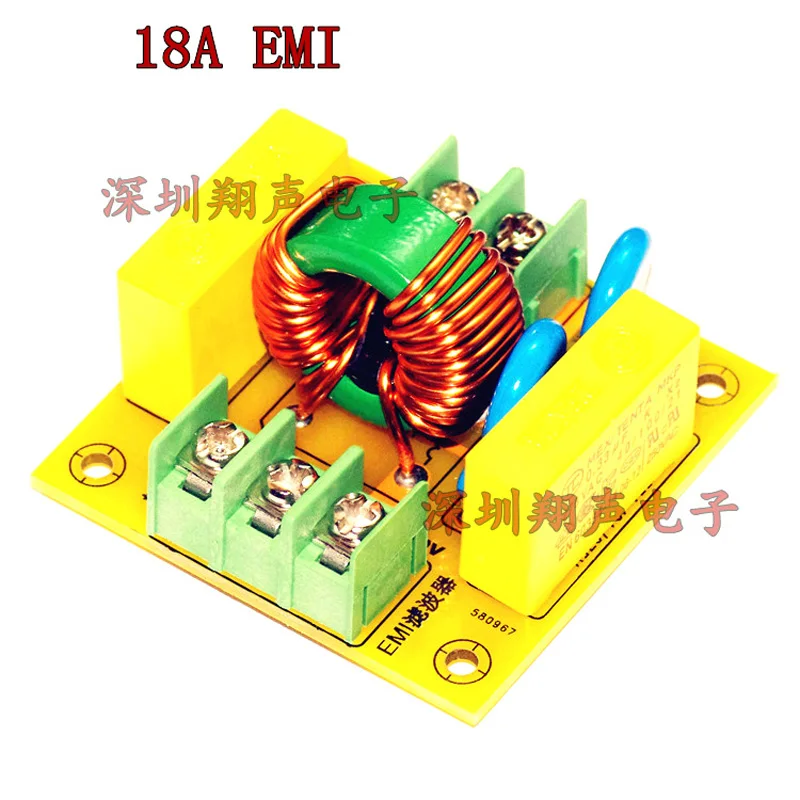

18A: EMI фильтр, мощность нагрузки 3960 Вт.

Этот модуль может использоваться с декодером или усилителем мощности для фильтрации высокочастотного шума источника питания, устранения помех от сети и очистки источника питания. Он может значительно улучшить качество звука усилителя мощности, увеличить разрешение и сделать задний план тихим.

Вход GND должен быть подключен к заземляющему проводу шнура питания, а также может быть подключен к корпусу шасси. В зависимости от конкретной ситуации, пожалуйста, обратите внимание на направление при пайке 4A индуктор общего режима. Пожалуйста, установите и припайте в соответствии с этикеткой на печатной плате и изображением ребенка.

Ниже приводится некоторое чувство высокой частоты электромагнитных помех EMI фильтра.

Для высокочастотных электромагнитных помех (EMI), как правило, три технологии используется для фильтрации мощности для подавления помех. При фактическом использовании, две или даже несколько технологий часто смешиваются. Они:

1. Добавьте конденсатор между живым проводом и нейтральным проводом источника питания, то есть конденсатор X. Выберите X2 типа, основная функция заключается в том, чтобы устранить общего режима помех, диапазон мощности 0,01 мкФ --- подача заявки на 0,47 мкФ.

2. Добавьте конденсатор между линией питания и линией заземления, то есть конденсатор Y. Тип Y2 выбран для главным образом устранения помех перекрестного разговора, и диапазон мощности 2200pF ~ 0.1μF. Для того, чтобы уменьшить ток утечки, постоянной ёмкости, универсальный конденсатор не должна превышать 0.1μF, данная схема выбирает 0,01 мкФ.

3. Подавление общего режима, индуктивность общего режима (подавление катушек на двух линиях электропитания), когда Номинальный ток большой, диаметр проволоки в общем режиме дроссельной катушки должен быть соответственно увеличен, чтобы иметь возможность выдерживать большой ток. Кроме того, соответствующее увеличение индуктивности может улучшить низкочастотные характеристики затухания. Эта линия использует 10mh
