Название продукта: 5-24 В постоянного тока 2A флип-флоп защелка мотора Реверсивный контроллер самоблокирующийся бистабильный релейный модуль обратной полярности
Посылка:
1 шт.
Самоблокирующийся (бистабильный) контроллер обратной полярности 5 В-24 В постоянного тока
Описание:
Самоблокирующийся (бистабильный) Регулятор обратной полярности 1 Входное напряжение: 5 В постоянного тока (версия 5 В); 6-24 В постоянного тока (версия 12 В) 2 модуля Рабочий ток: Вперед 2 мА; реверс: 35-40 мА; 3 напряжения нагрузки: равное входному напряжению 4 тока нагрузки: максимум 2 А (двигатель <= 1 а)

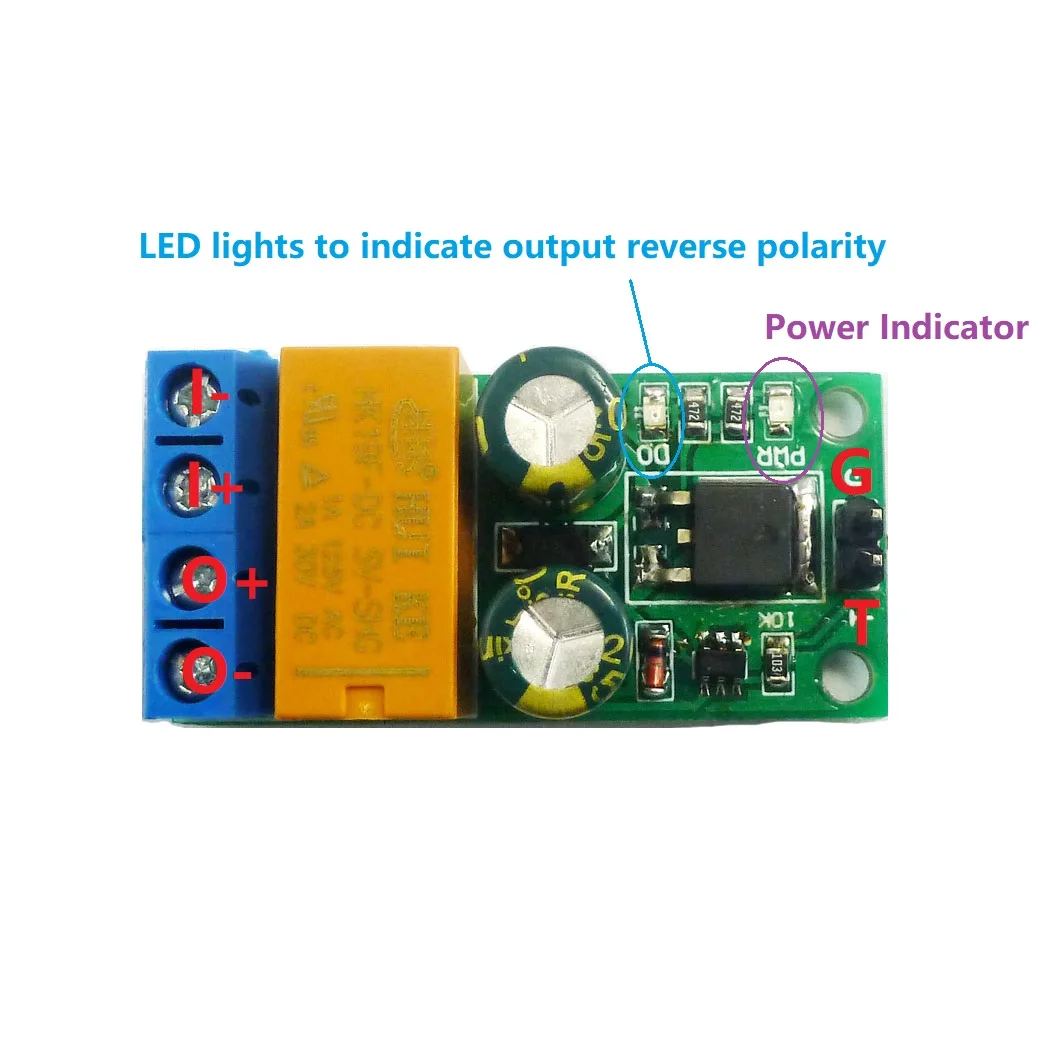

5 индикатор питания и индикатор обратной полярности
6 Управление метод: низкий импульсный trigger7 Размеры: 43 мм X 21 мм X 16mm 8 Вес: 13,5 г
Это бистабильный (самоблокирующийся) релейный модуль обратной полярности, триггер один раз, Выходная обратная полярность (и удерживает); Триггер снова, выход = вход (и удерживает)

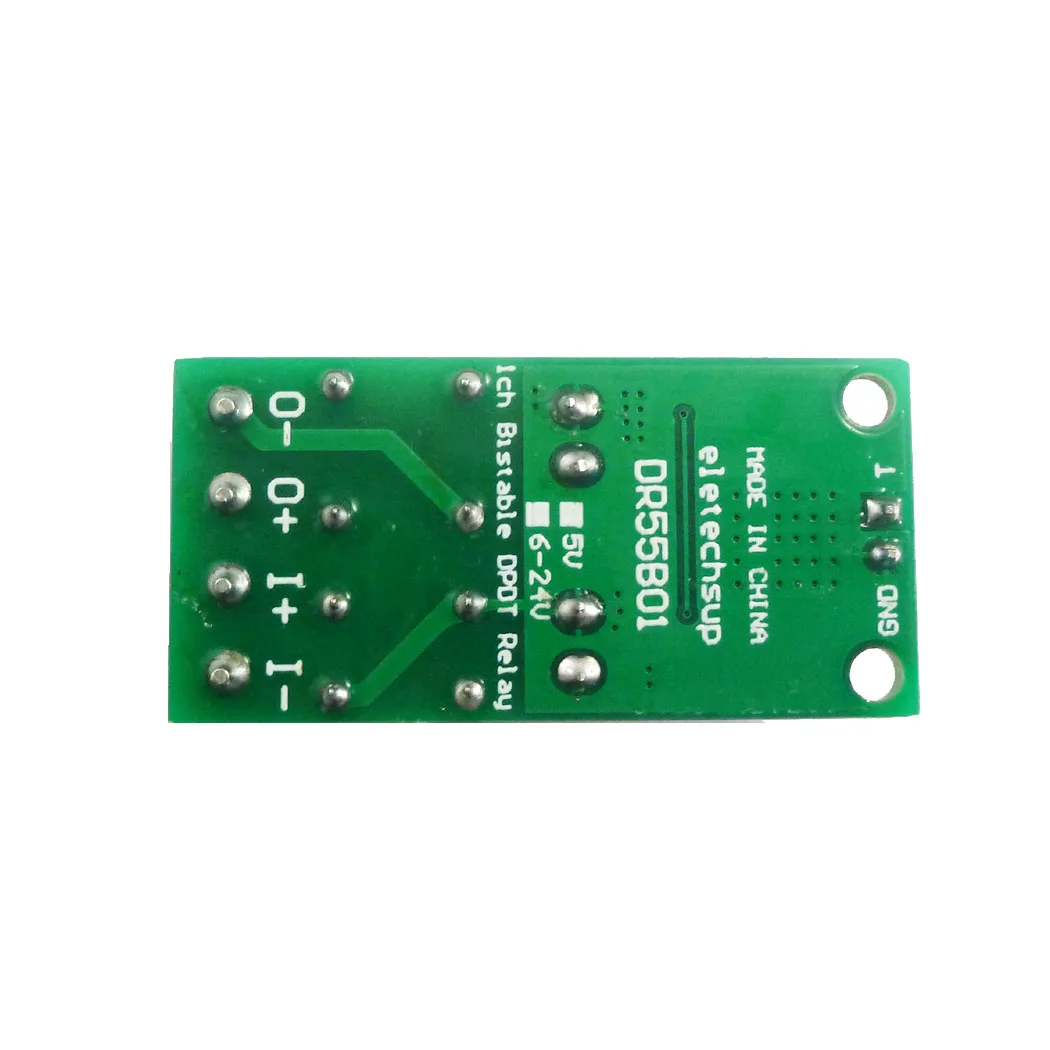

Описание штифта: I +: вход питания +;I- : вход питания-;O +: выходная мощность + (при обратном направлении-Выходная мощность);O- : мощность Выход-(при заднем ходе лента является Мощность Выход +); Г: триггер сигнала Вход земли; T: триггер сигнала Вход терминал (0,2-2 секунды низкий импульсный триггер).
Примечание: 1. Чтобы модуль работал стабильно, обязательно используйте источник питания с достаточным током. Ток источника питания больше, чем в 2 раза больше нагрузки 2 максимальный ток нагрузки 2А, если это двигатель, Максимальный ток нагрузки 1A3 может управлять только вперед и назад (запуск и остановка при включении и выключении питания)

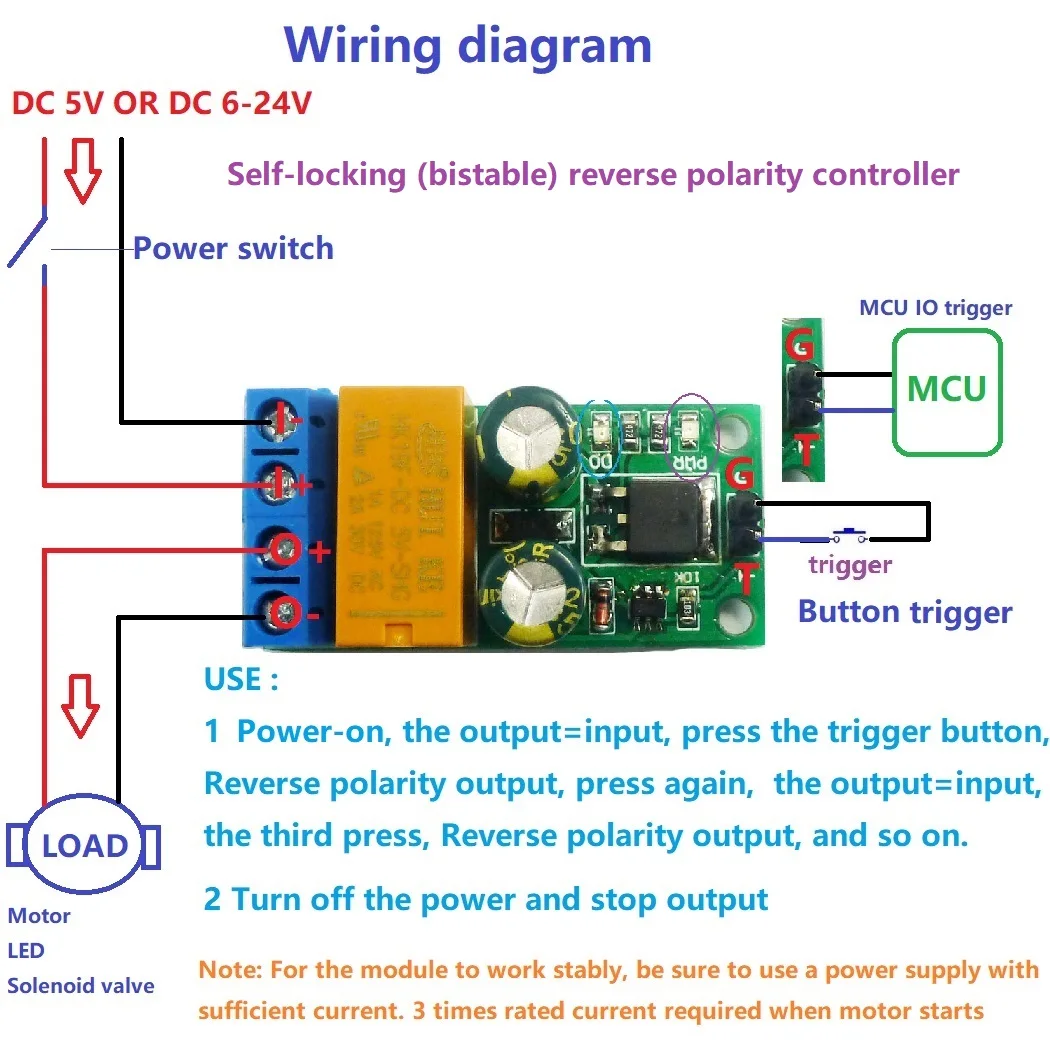

Как использовать:
Включение питания, выход = вход, нажмите кнопку триггера, выход обратной полярности, нажмите снова, выход = вход, третье нажатие, выход обратной полярности и так далее. Выключите питание и остановите выход
