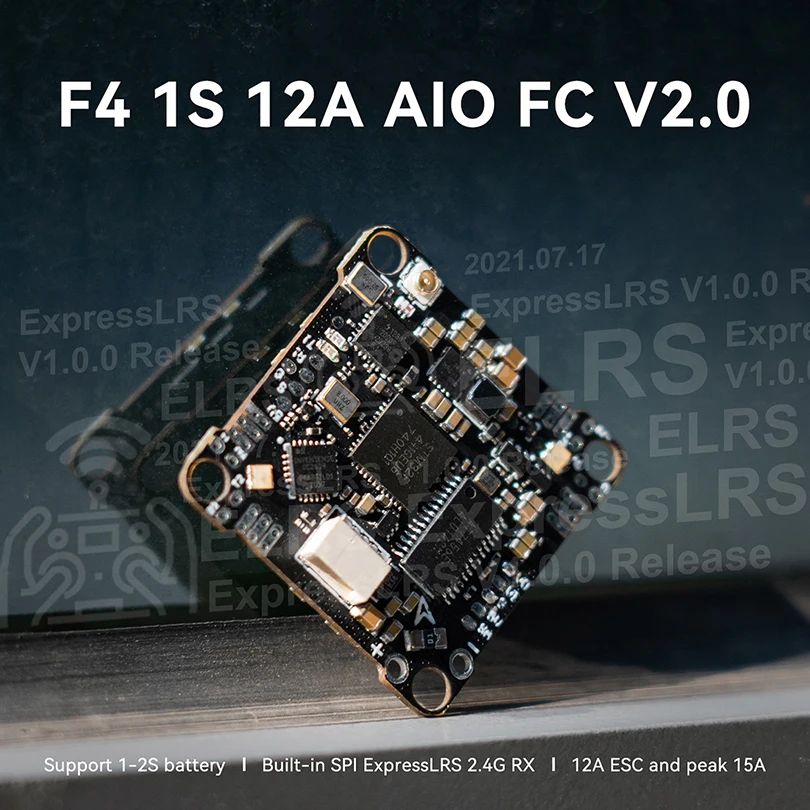

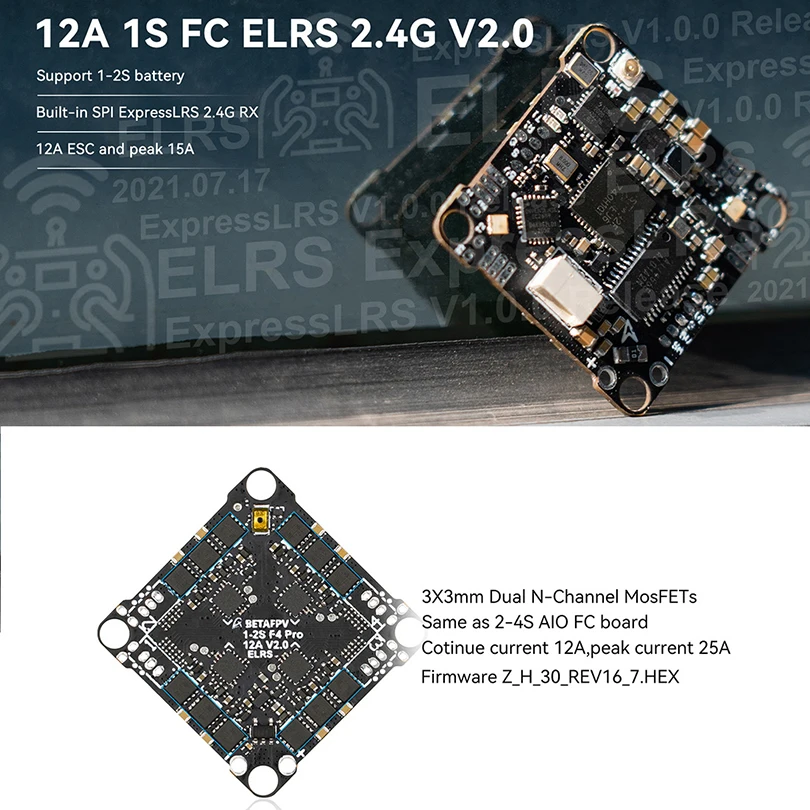

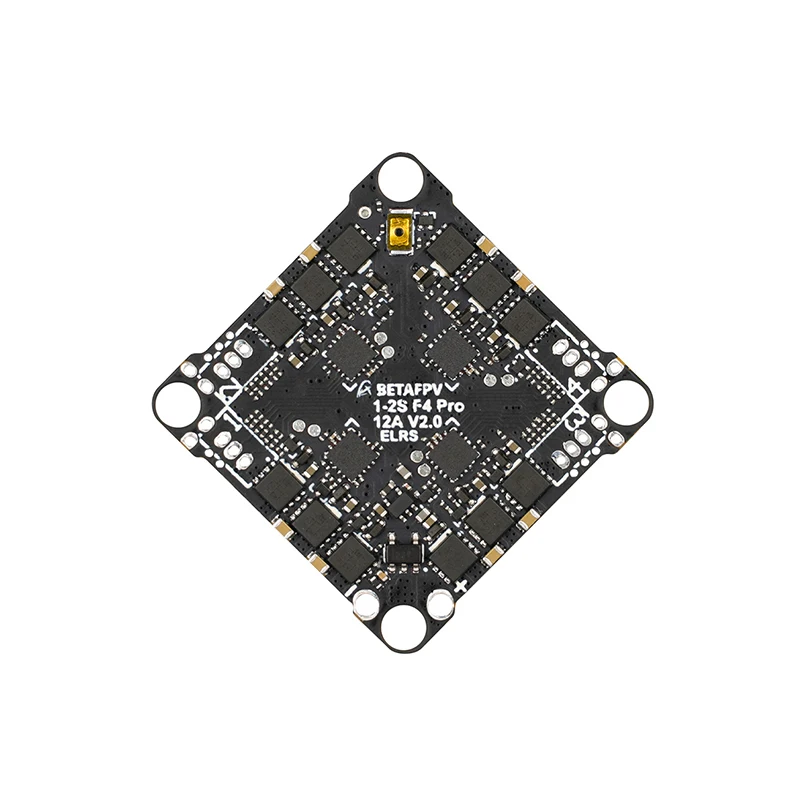

Какое обновление платы ELRS 2,4G V2.0?
Поддержка аккумулятора 1S и 2S. Только 1S поддерживается на V1.0.
Используйте приемник SPI ExpressLRS 2,4 с прошивкой Betaflight.
Измените форму платы для поддержки оправы whoop 85 мм. Только рамка зубочистки поддерживается на V1.0.
Используйте зажигалку и меньший разъем типа SH вместо USB Type-C.
F4 1S 12A AIO Полетный контроллер-A 1S 12A FC для строительства легких 3 "зубочистки дронов, какHX115 SE зубочистка ДронИДрон с зубочисткой HX115 LR. Если вы хотите попробовать большой Дрон FPV, чем 65 мм/75 мм на 1S мощности, и все еще хотите плавные и мощные летающие действия, этот FC, который объединяет 1S 12A ESC, определенно является вашим лучшим выбором.
Точка пули
F4 1S 12A AIO Контроллер полета является лучшим выбором для строительства ультра-легкий3 "зубочистки дронов likeHX115 SE FPV Quad.
Большинство полетных контроллеров 1S на рынке уже имеют 5А ESC, но этот FC особенно интегрирует 1S 12A ESC, он может обеспечить более достаточную мощность для 3 "дронов-зубочисток.
Встроенный измеритель тока, 2 программируемых светодиода RGB и приемник SPI Frsky. В то же время, все колодки остаются для внешних приемников с UART1 и UART2, для гудков и т. Д.
Whoop монтажное отверстие шаблон, быть совместимым с большинством 1S 3 "кадров. Большие прокладки предназначены для кабелей паяльного двигателя, эта конструкция облегчит пайку.

Спецификация FC
Товар: F4 1S 12A AIO FC (Frsky)

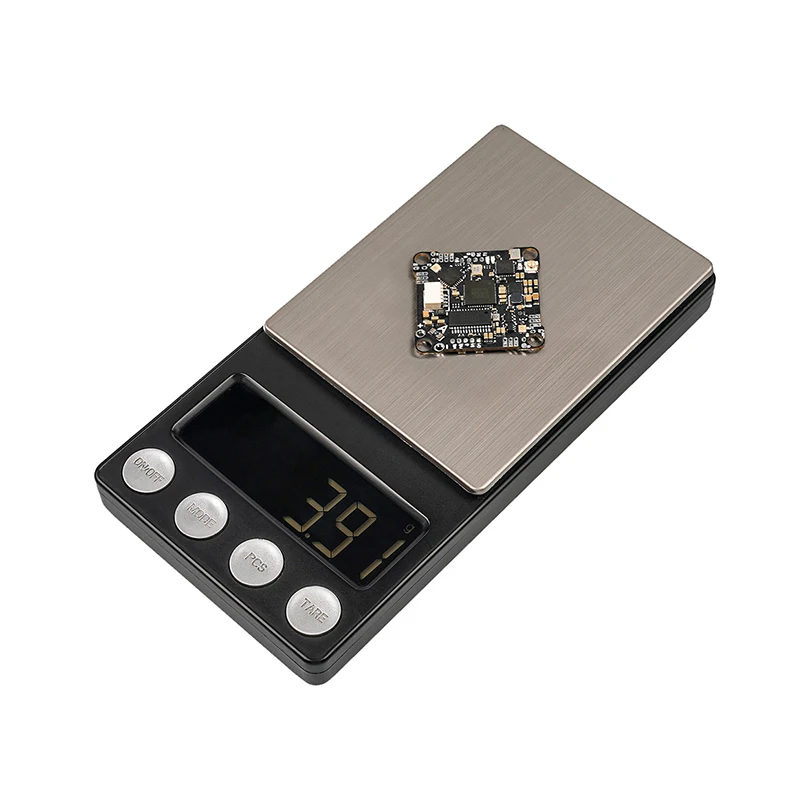

Вес: 4,74 г (без кабеля питания и разъема BT2.0)
CPU: STM32F411CEU6 (100 МГц)
Шесть осей: MPU6000 (SPI соединение)
Версия прошивки: betaflight_4.2.0_STM32F411
OSD: Встроенный BetaFlight OSD (STM32 контролирует чип OSD через SPI в режиме DMA)
Приемник: интегрированный SPI Frsky приемник/приемник Futaba
Моторный штифт разъем: 1,25 мм заголовка шпильки

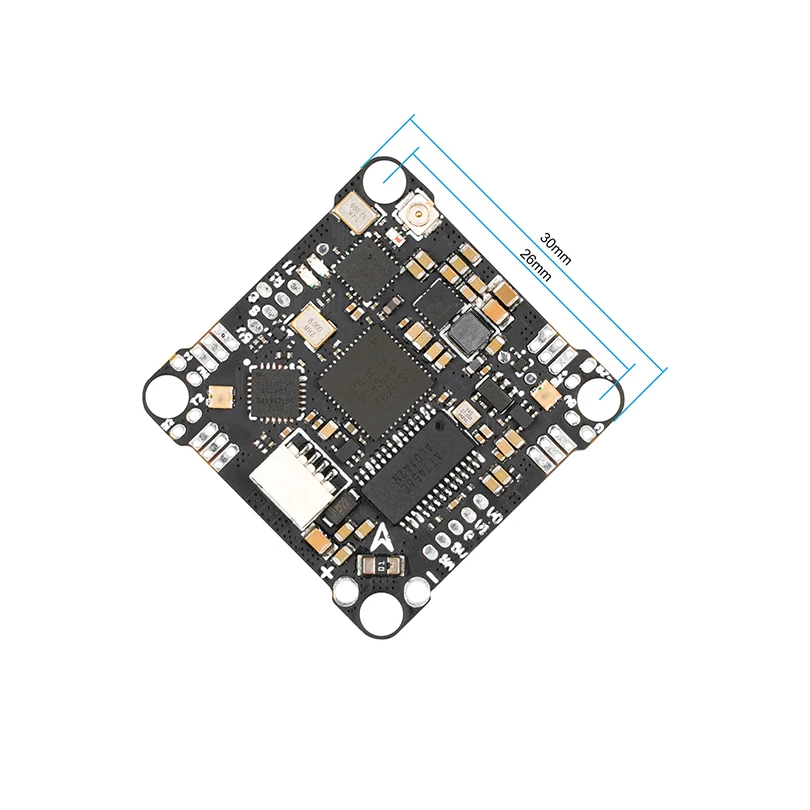

Размер монтажного отверстия: 26 мм x 26 мм (подходит для монтажного отверстия с узором whoop)
Usb-порт: Type-C
Спецификация 1S 12A ESC

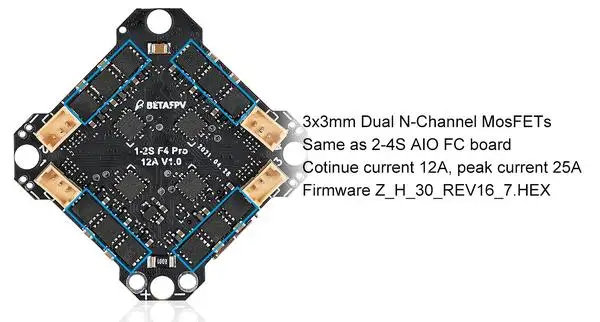

Встроенный ESC с 12A непрерывным и пиковым током 25A
Входное напряжение: 1S Lipo
Прошивка ESC: Z_H_30_REV16_7.HEX
Поддержка сигнала: D-shot150, D- shot300, D-shot600, Oneshot125, Multishot, PWM
Эта новая прошивка BLHeli_S (имя Z_H_30_REV16_7.HEX) поддерживается конфигуратором BLHeli, blhelisuit и конфигуратором Bluejay для установки.
Для загрузки и вспышки, обновите новейший BLHeliSuite-16714902a для поддержки этой прошивки ESC онлайн. Для BLHeli Configurator или Bluejay Configurator, вам нужно загрузить его локальный. Прошивка ESC доступна для загрузки здесь.

Схема для F4 1S 12A AIO FC

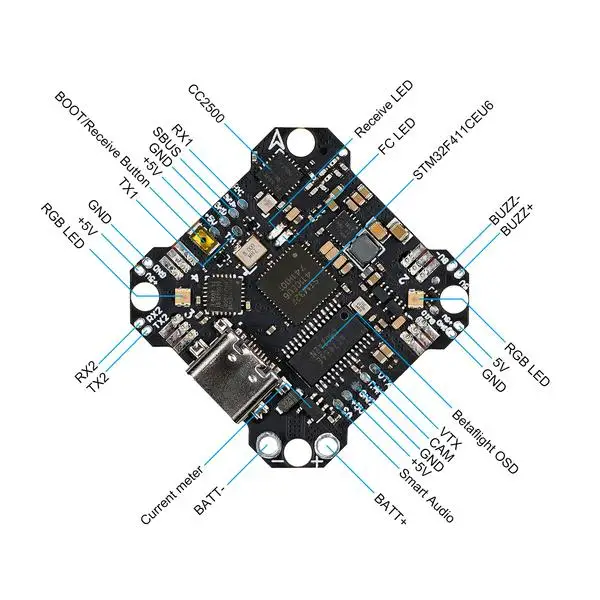

Ниже приведена схема для платы SPI Frsky version. UART1, UART2 и SBUS прокладки оставляются для внешних приемников, таких как Frsky XM +, TBS Nano ресивер, так что доступен большой диапазон приемника.
Накладки Buzz (BUZZ + и BUZZ-) недействительны напрямую. Он нуждается в некоторых модификациях, чтобы он работал.

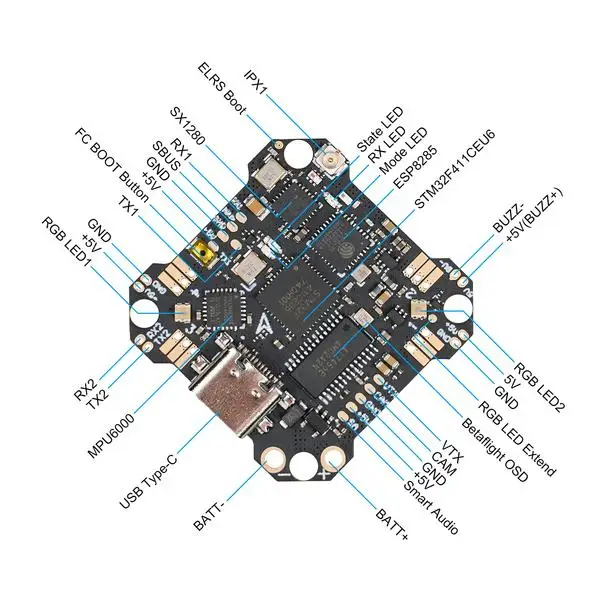

Ниже приведена Схема платы ELRS 2,4G V1.0.

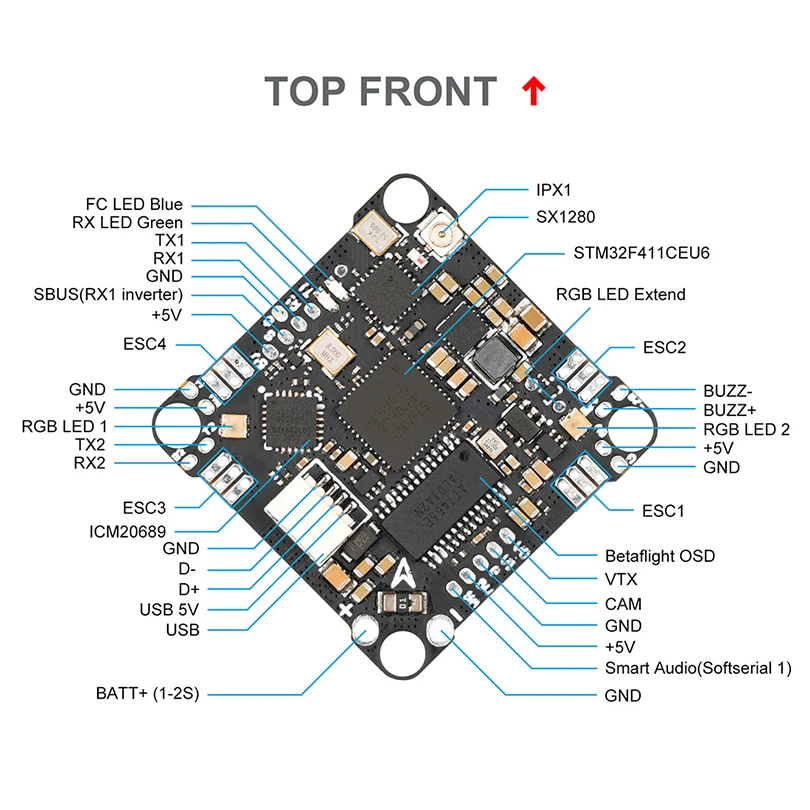

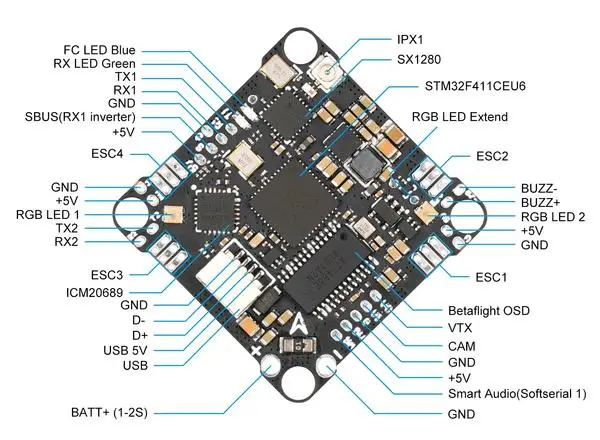

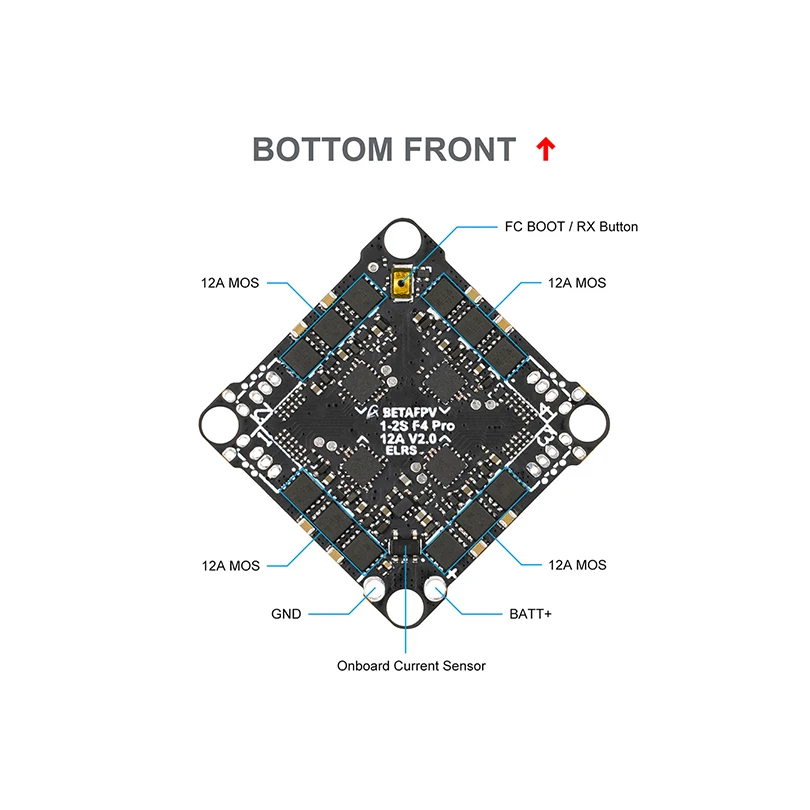

Ниже приведена Схема платы ELRS 2,4G V2.0.

Измеритель тока интегрирован в плата FC. Вот конфигурация в Betaflight Configurator.

12A 1S ESC
Нам действительно нужно 12A ESC для 1S дронов? Если это Дрон 65 мм или 75 ммМетеор65, 5А ESC достаточно для всех действий. Но как насчет 3 "пропеллеров и 1102/1202.5 двигателей? Все-таки хотите плавные и мощные летающие действия? 5А ESC разработали около 3 лет назад и был разработан для Дронов whoop с 0603/0802 двигателями. В прошлом году команда BETAFPV сотрудничает с BLHeli author Steffen на 12A 1S ESC для 3 "дронов зубочистки. Наконец, он здесь!

Это отметит «1-2S» на плате, может ли эта плата FC поддерживать 2S?
Плата V1.0 не поддерживает аккумулятор 2S. Пожалуйста, выберите плату V2.0 для 1S и 2S.

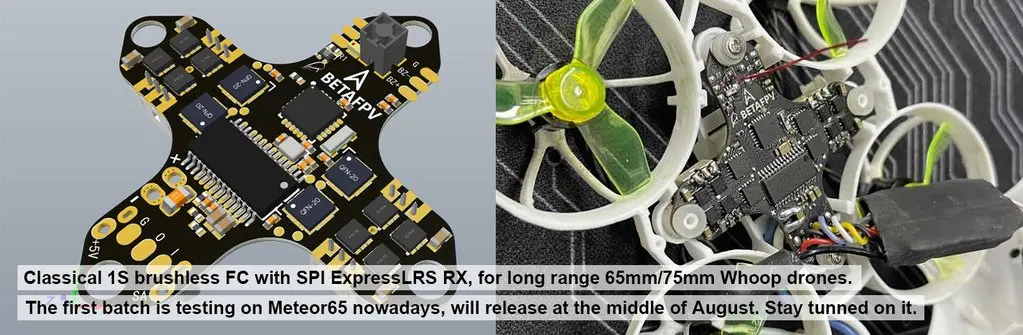

Эта плата предназначена для дальних 3 дюймовых сверхлегких дронов зубочистки или 2S дронов whoop. Если вы хотите попробовать ExpressLRS на 65 мм/75 мм дроны whoop, пожалуйста, следите за обновлениями на нашемПлата FC F4 1S со встроенным приемником SPI ExpressLRS.
SPI Frsky RX

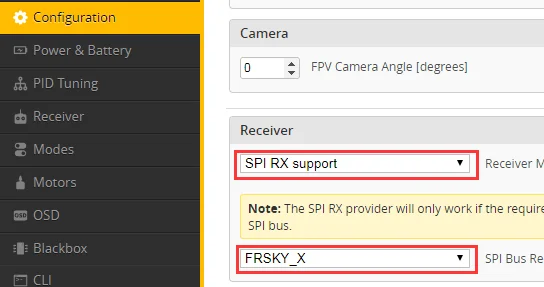

Поставляется со встроенным SPI Frsky приемником (чип CC2500), F4 1S 12A AIO FC может быть совместим с Futaba S-FHSS, Frsky D8 и D16 протоколом. Протокол по умолчанию настроен на FCC Frsky D16 с завода. Пилоты могут настроить Протокол в соответствии с вашими потребностями в конфигураторе Betaflight.
Конфигурация
Протокол
FRSKY_D
Frsky D8
FRSKY_ X
Frsky D16 FCC (ACCST 1.X версия)
FRSKY_X_LBT
Frsky D16 LBT (ACCST 1.X версия)
SFHSS
S-FHSS Futaba

Рекомендуемые детали
Если вы хотите попробовать популярную версию приемника ExpressLRS для дальней производительности, настоятельно рекомендуем вам проверить детали дляСерия ExpressLRS.
Рекомендуется для Дронов, таких как HX115 SE зубочистка Drone / HX115 LR зубочистка Drone
Батарея: BT2.0 450mAh 1S 30C батарея
Мотор: 1102 18000кв мотор
Пропеллер: HQ3020 2-blade подпорки
Посылка
1 * F4 1S 12A AIO FC
4 * антивибрационные резиновые демпферы
Винты 4 * M2 x 10 мм
Винты 4 * M2 x 10 мм
Винтовая гайка 8 * M2
1 *BETAFPV дипольная T антенна(2,4 г/46 мм, только для ELRS RX доска версии)
8 * PH-1.25 разъем для двигателя (не спаянный, только для ELRS RX version board)
