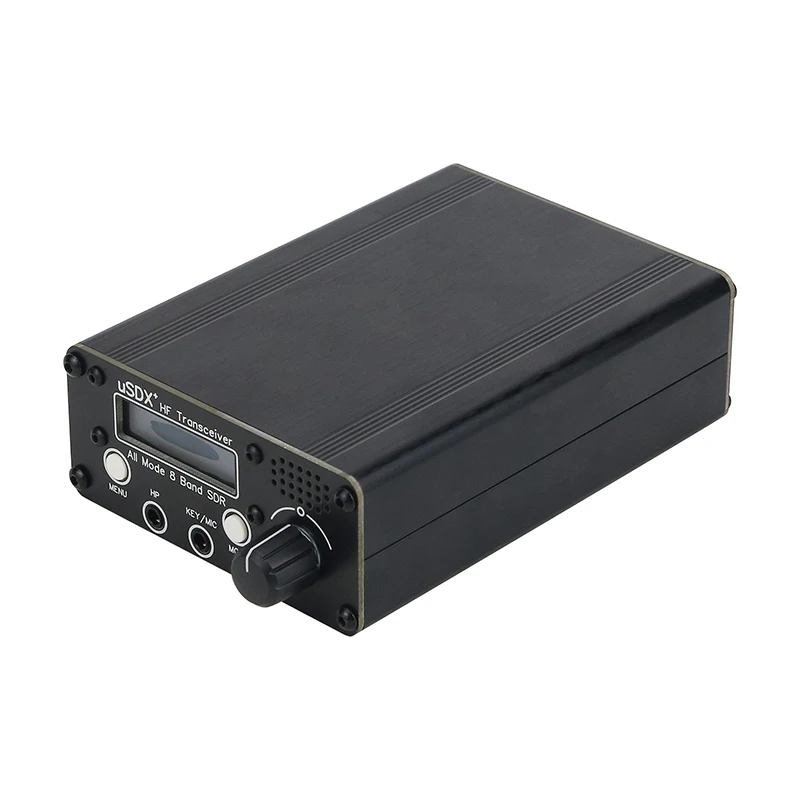

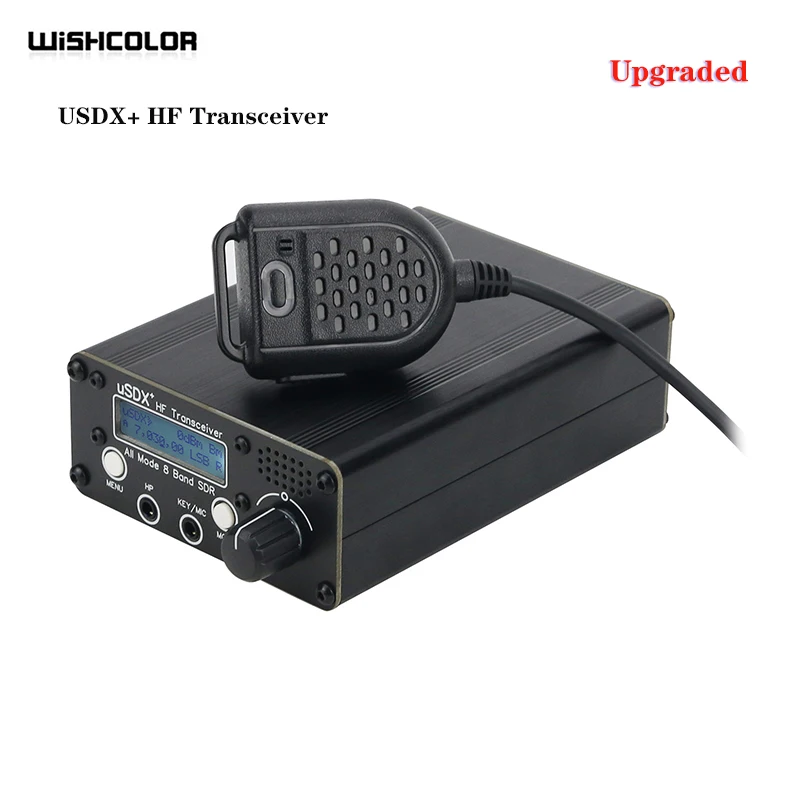

Новинка, трансивер Wishcolor USDX + HF, коротковолновый QRP SSBприемопередатчик непрерывного действия 3 Вт-5 Вт, все режимы, 8 полос, обновленная версия USDX

USDX/QCX-SSB GitHub:

Https://github.com/threeme3/QCX-SSB/tree/feature-rx-improved

Описание:

Это коротковолновый QRP SSB/приемопередатчик непрерывного действия. Ультра-маленький размер позволяет легко носить с собой для использования на открытом воздухе. Он имеет встроенный литиевый аккумулятор 4000 мАч, ЖК-экран 1602N, встроенный динамик. Он поддерживает подключение к ПК и использует управление программным обеспечением FT8, JS8, FT4 и другим цифровым режимом и поддерживает автоматическое декодирование CW.

Особенности:

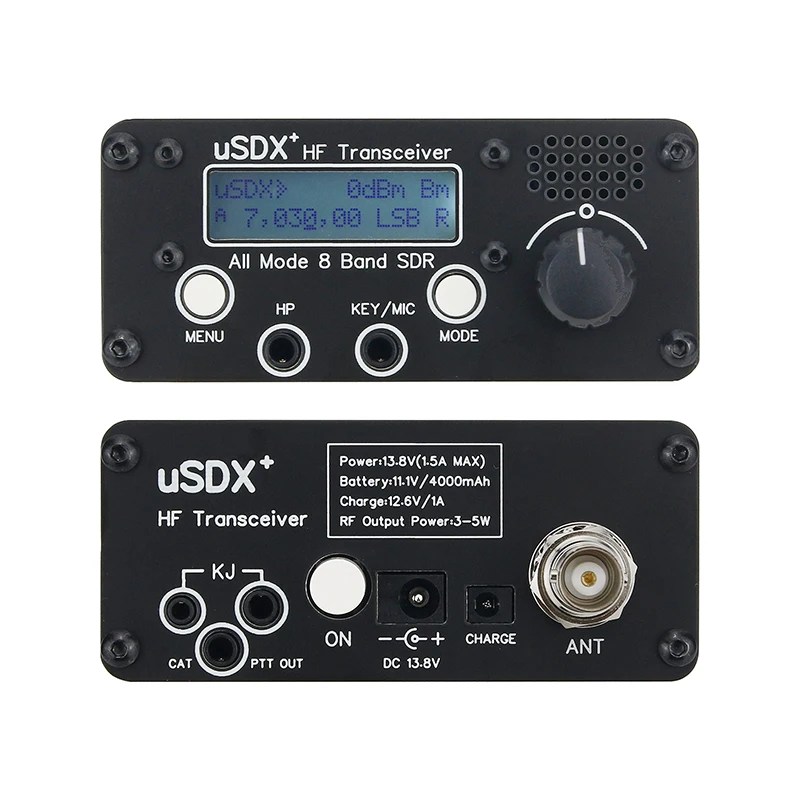

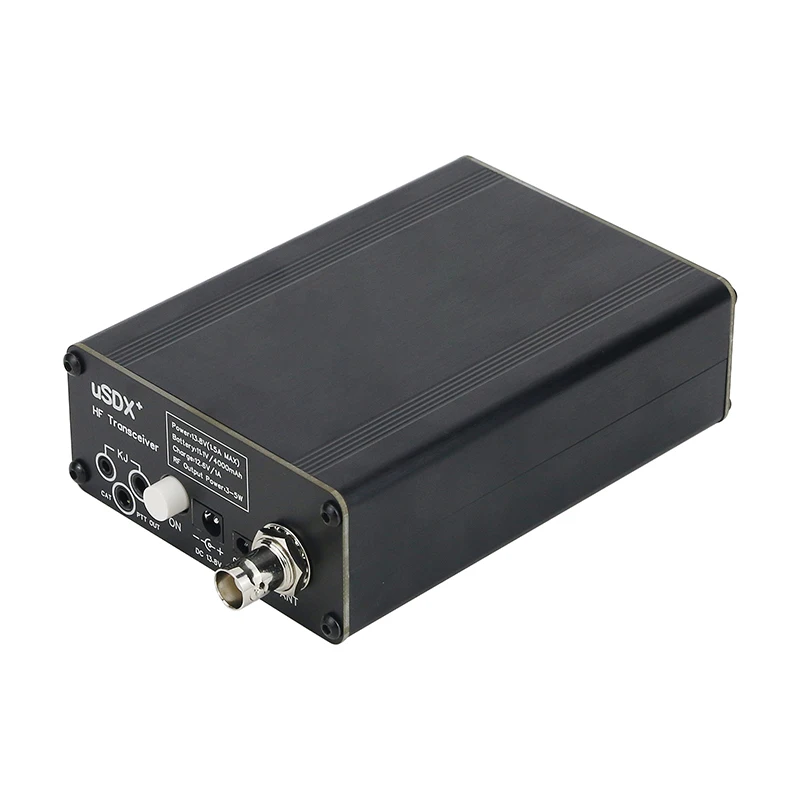

-8 полос крышка 80 м/60 м/40 м/с возможностью погружения на глубину до 30 м/20 м/17 м/15 м/10 м-Отличная печатная плата, дизайн макета в соответствии с высокочастотными схемами, чтобы обеспечить отличную производительность-Независимо от того, используется ли внутренний аккумулятор или внешний источник питания 13,8 В, он может достигать 3-5 Вт мощности в 8 диапазонах, и оставляет за собой SOT-223 и TO-220 посылка колодки, необходимые для обновления-Высокая эффективность выбросов, 80 м/60 м/40 м/30 м/20 м эффективность выше 80%, 17 м эффективность выше 70%, эффективность 15 м/10 м выше 60%-Высокоточный бренд KDS TCXO, точность частоты лучше, чем 1ppm, стабильность частоты лучше, чем 0,5 ppm-Ультра-маленький размер: 83*38*124 мм (за исключением выступающих частей)-Множество интерфейсов (CAT, PTT OUT, MIC/KEY, K-head микрофон)-Все ЛПФ деталях используются 100V C0G/NP0 конденсаторы-Использовать оригинальные Omron магнитные защелкивающиеся реле-Используйте чип op amp с более низким уровнем шума, чем LM4562-Встроенный динамик с полостью-Встроенный 11,1 В (12,6 в) литиевый аккумулятор-Интерфейс антенны BNC

Характеристики:

-Тип: приемопередатчик HF QRP SDR-Режим: SSB/CW-Выход Rf: 10 Вт Макс при выходе 13,8 В постоянного тока-Диапазон частот: 3,5-30 МГц-Встроенный микрофон-Антенна/разъем: 50 Ом/SO-239

Список функций:

-Простой, веселый и универсальный QRP SSB HF трансивер со встроенными функциями DSP и SDR;-EER Class-E управляемый SSB передача-этап-Около 5 Вт PEP SSB выход от 13,8 V питания-Поддержка всех режимов: USB, LSB, CW, AM, FM-Фильтры DSP: 4000, 2500, 1700, 500, 200, 100, 50 Гц полоса пропускания-Особенности DSP: автоматическое управление коэффициентом усиления (AGC), шумоподавление (NR), голосовое срабатывание Xmit (VOX), аттенюаторы RX (ATT), ворота TX Noise gate, Управление приводом TX, регулятор громкости, дБм/с-метр-SSB противоположный боковой диапазон/подавление передачи: лучше, чем-45dBc, IMD3 (двухцветный) -33dBc, получение: лучше, чем-50dBc-Многополосная поддержка, непрерывная настройка через полосы 160-10 м (и от 20 кГц .. 99 МГц с потерей производительности)-Прошивка с открытым исходным кодом, построенная с Arduino IDE; Позволяет экспериментировать, могут быть добавлены новые функции, материалы могут быть разделены через Github, программное обеспечение-Сложность: 2000 строк кода-VOX на базе программного обеспечения, который может использоваться как быстрый полный пробой (QSK и semi-QSK операции) или помощь в переключении RX/TX для работы с цифровыми режимами (не требуется интерфейс CAT или PTT), внешний выход PTT/PA контроль с TX-задержкой-Простая установка модификации с 8 сменными компонентами и 8 проводами-Легкий и недорогой дизайн трансивера: из-за сцены EER-transmitter class-E Высокая энергоэффективность (не требуется громоздких радиаторов), И имеет простой дизайн (не требуется сложный сбалансированный линейный усилитель мощности)-Полностью цифровая и программная SSB передача-этап: образцы микрофона-вход и реконструкция ssb-сигнала путем управления фазой SI5351 PLL (через крошечные изменения частоты более 800 кбит/с I2C) И амплитуда па (через ШИМ цепи формирования ключа PA)-Полностью цифровой и программный SDR приемник-этапы (дополнительно): образцы I/Q (сложный) сигнал от квадратурыОтбора проб детектор цифровым микшером, а также выполняет под углом 90 градусов; Фазового сдвига математическим в программном обеспечении (Гильберта-преобразования) и прекращает одну сторону ремешка, добавив их-Три независимых переключаемых аналоговых переднего конца приемника аттенюаторов (0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ)-Уровень шума приемника MDS: -135 ДБм на 28 МГц (в 200 Гц BW)-Селективность переднего приемника: Крутой-45 дБ/десятилетний скручивающийся +/-2 кГц от настроенной частоты-Блокирующий динамический диапазон: 20 кГц смещение 123дб, 2 кГц смещение 78дб-CW декодер, прямой/Iambic-A/B keyer-VFO A/B + RIT и Split, и соответствующий релейный диапазон-Переключение фильтра через I2C-Поддержка CAT (поднабор TS480)

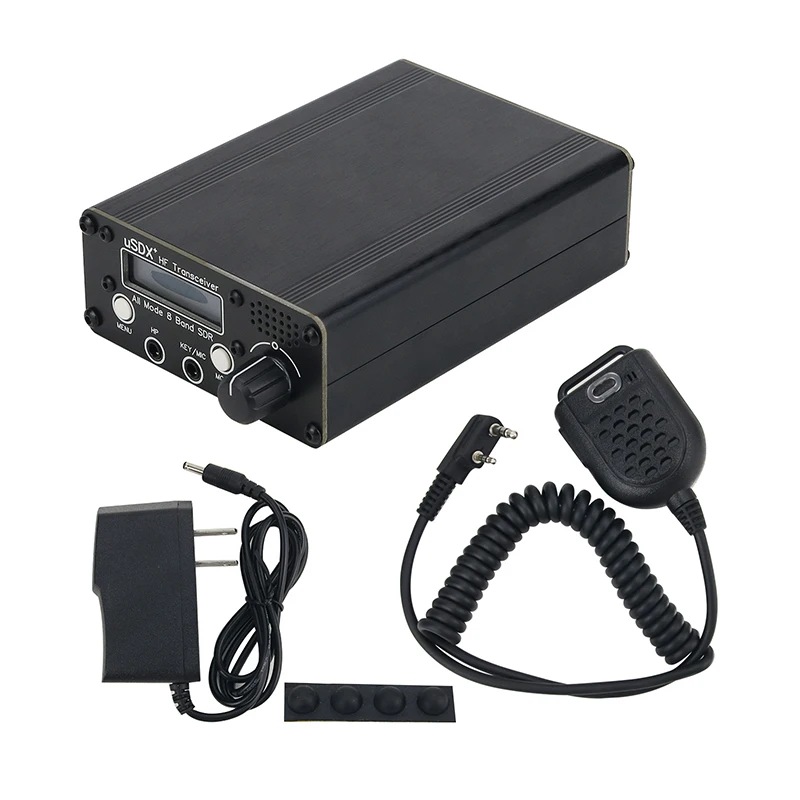

Посылка включает в себя:

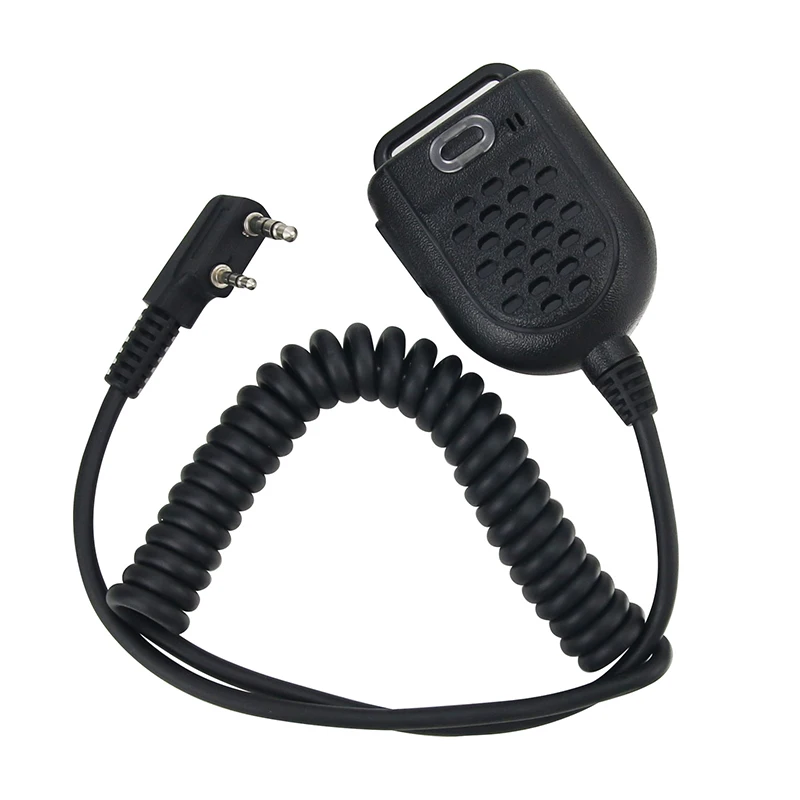

-1 хост USDX +-1 микрофон-Зарядное устройство-1 шт.
