Последнее обновление: 28.03.2022
Информация о продукте:
На основе известной схемы усилителя мощности Accuphase A100.Схема шунтовой стабилизатор ± 15 в Легче регулировать и легче контролировать, напряжение более стабильное, и звуковой эффект слуха.Добавлен интерфейс регулировки громкости, и принимается Параллельная схема регулировки громкости шунта. Когда громкость регулируется, она более естественная и гладкая, без раздражающего шума.Функция баланса добавлена. Плата по умолчанию для одностороннего усиления. Если вы хотите изменить на сбалансированное усиление, это легко достичь и действительно сбалансировано.Левый и правый каналы заземлены самостоятельно, а левый и правый основания изолированы, что еще больше увеличивает степень разделения.Размер основного конденсатор с алюминиевой крышкой, увеличивается, и Он совместим с конденсаторы с шагом 7,5 мм и 10 мм.Размер и штыревое отверстие диода выпрямителя увеличены, и более крупный текущий диод может быть выбран для выпрямления.Вход и выход сигнала имеют четырехпроводный формат, а заземляющие провода левого и правого каналов являются независимыми.После подключения трансформатора сначала Отрегулируйте выходное напряжение, буферное напряжение ± 15 в, а Основное напряжение рекомендуется ± 24 В. Повторите регулировку несколько раз, пока напряжение не будет стабильным. Другие не требуют корректировки, и сигнал может быть подключен к работе.Эта плата также может использоваться в качестве усилителя для наушников для регулировки сопротивления выходному току и приводных наушников с различными характеристиками.Размер печатной платы: 180*180 мм
Посылка:

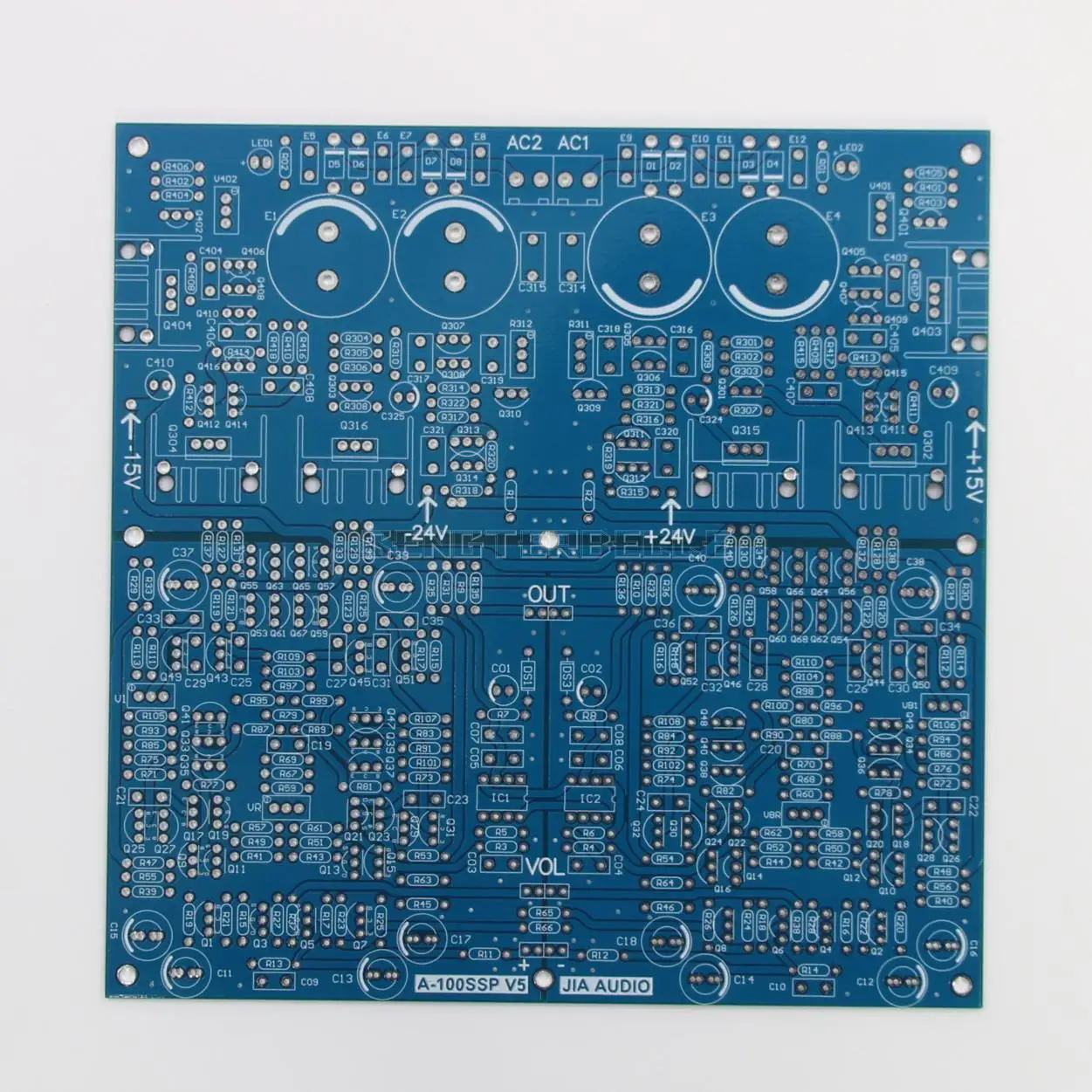

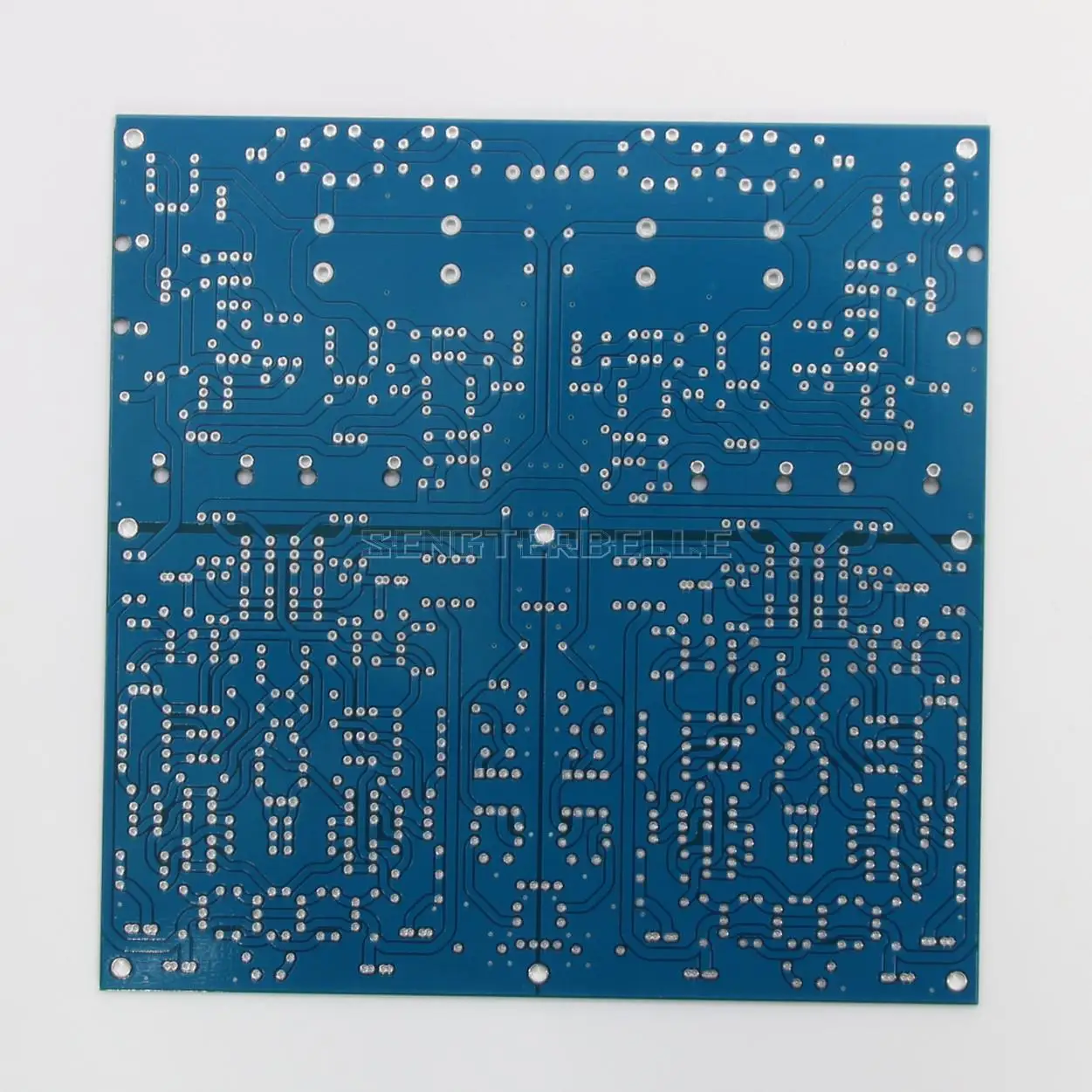

1 × голая печатная платаМожет предоставить схему цепи и СПИСОК КОМПОНЕНТОВП. С. Мы также можем предоставить готовые доски или полные комплекты, если вам нужно, пожалуйста, свяжитесь с нами. Спасибо!
Образец дисплея:

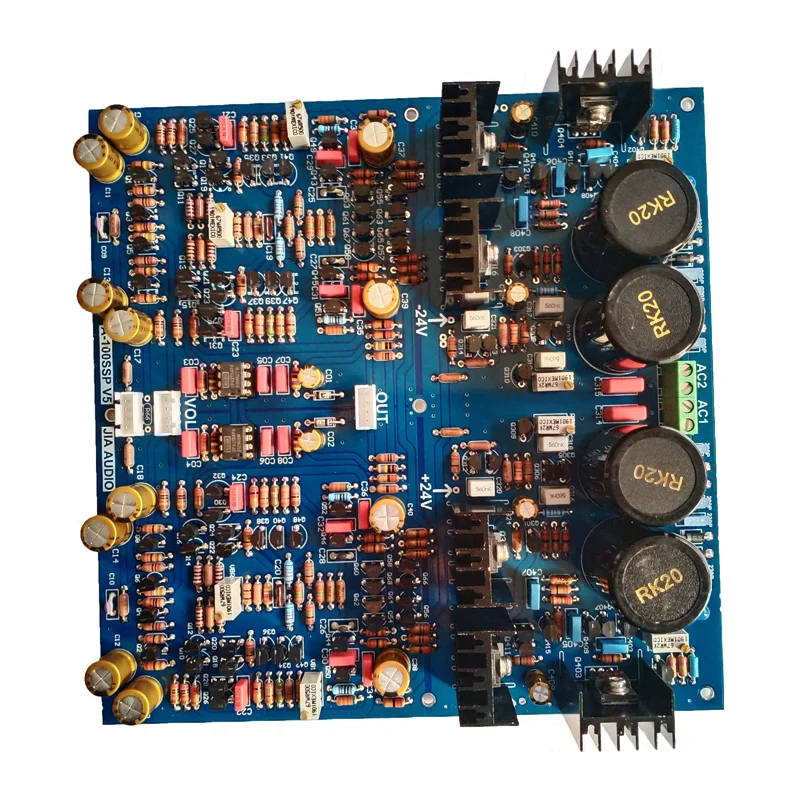

Ниже приведен наш готовый продукт для вашей справки
