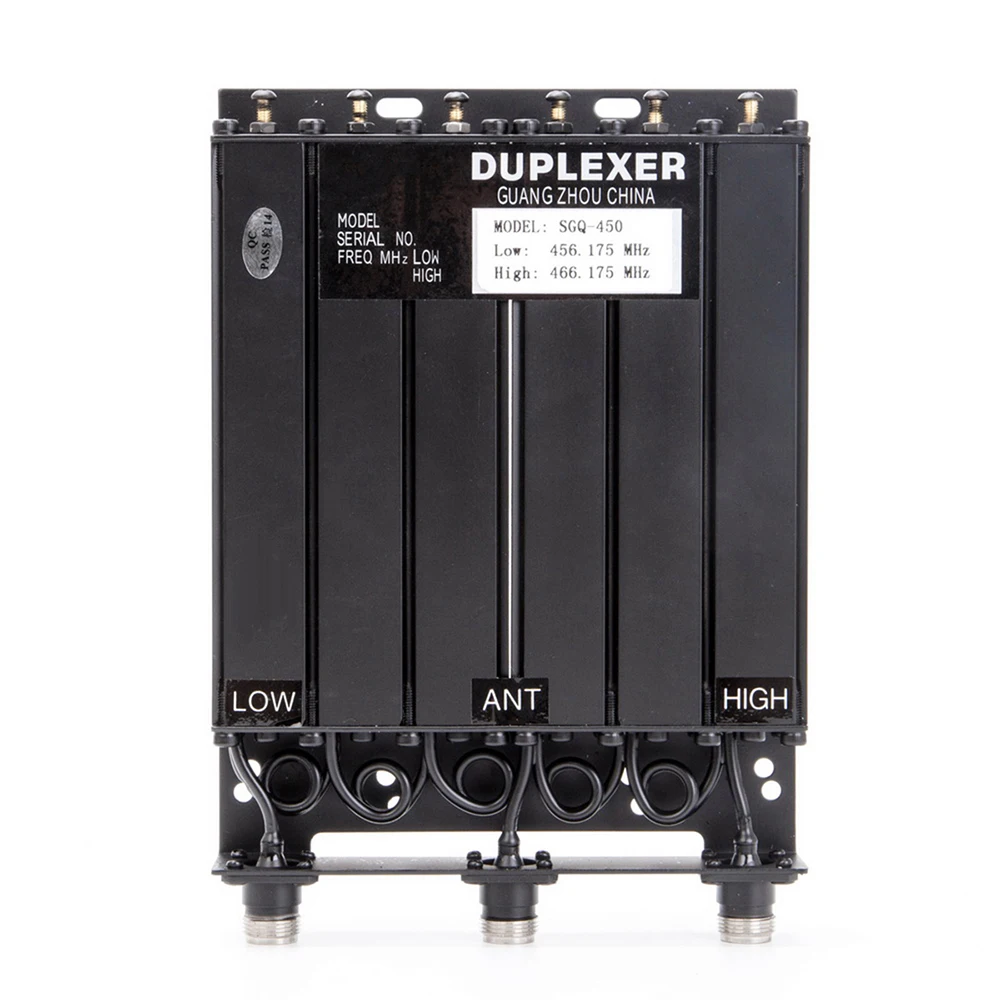

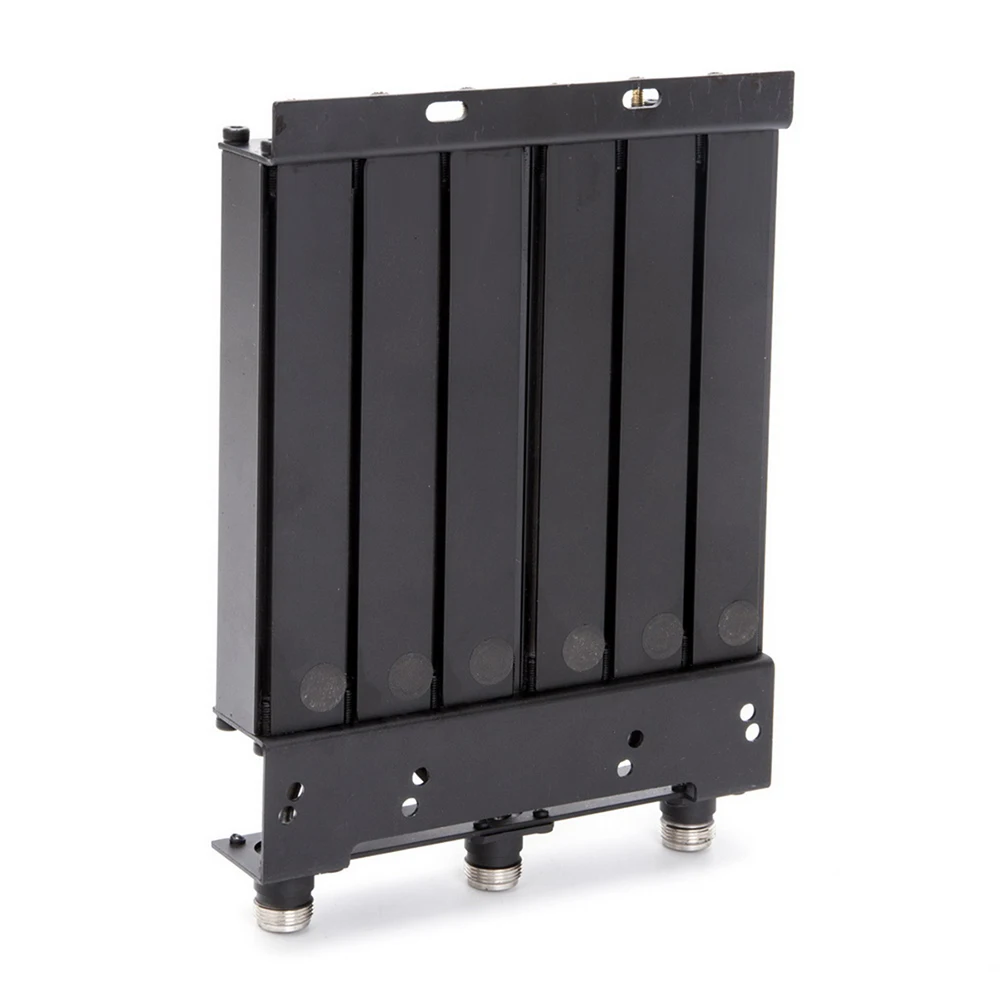

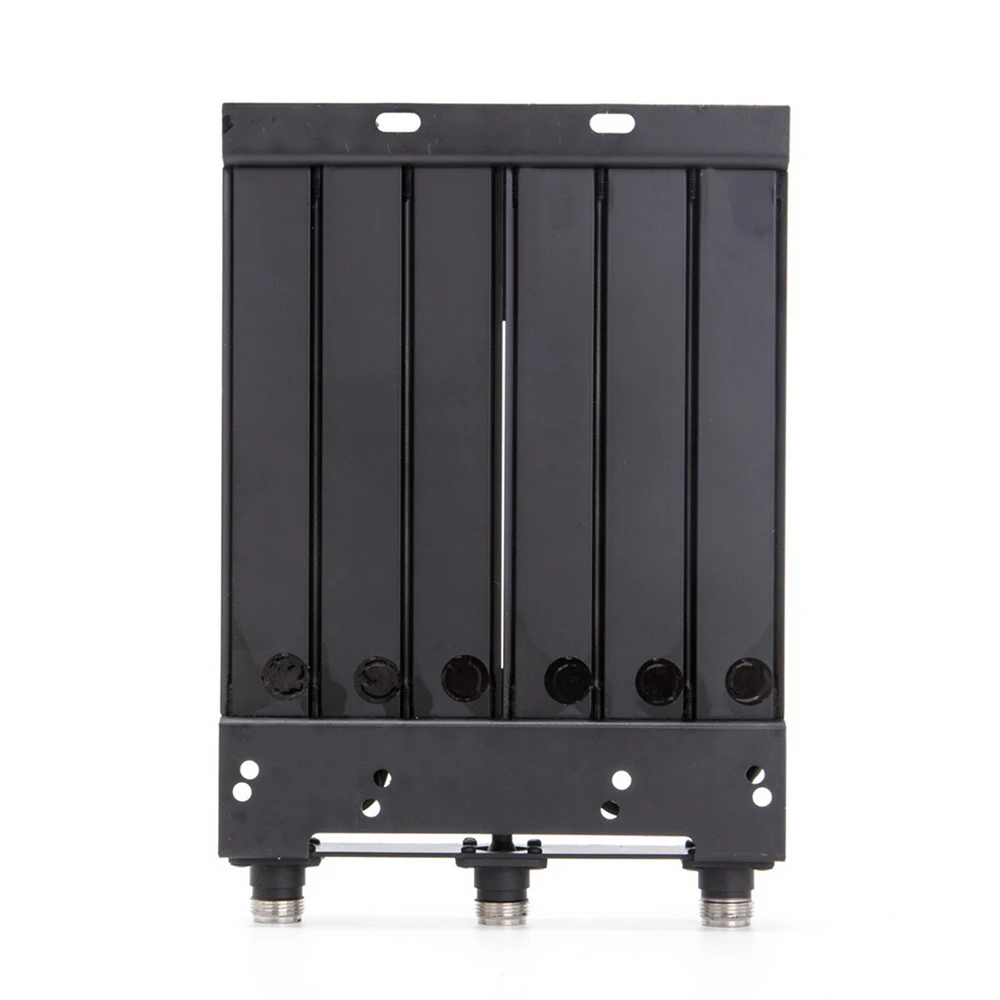

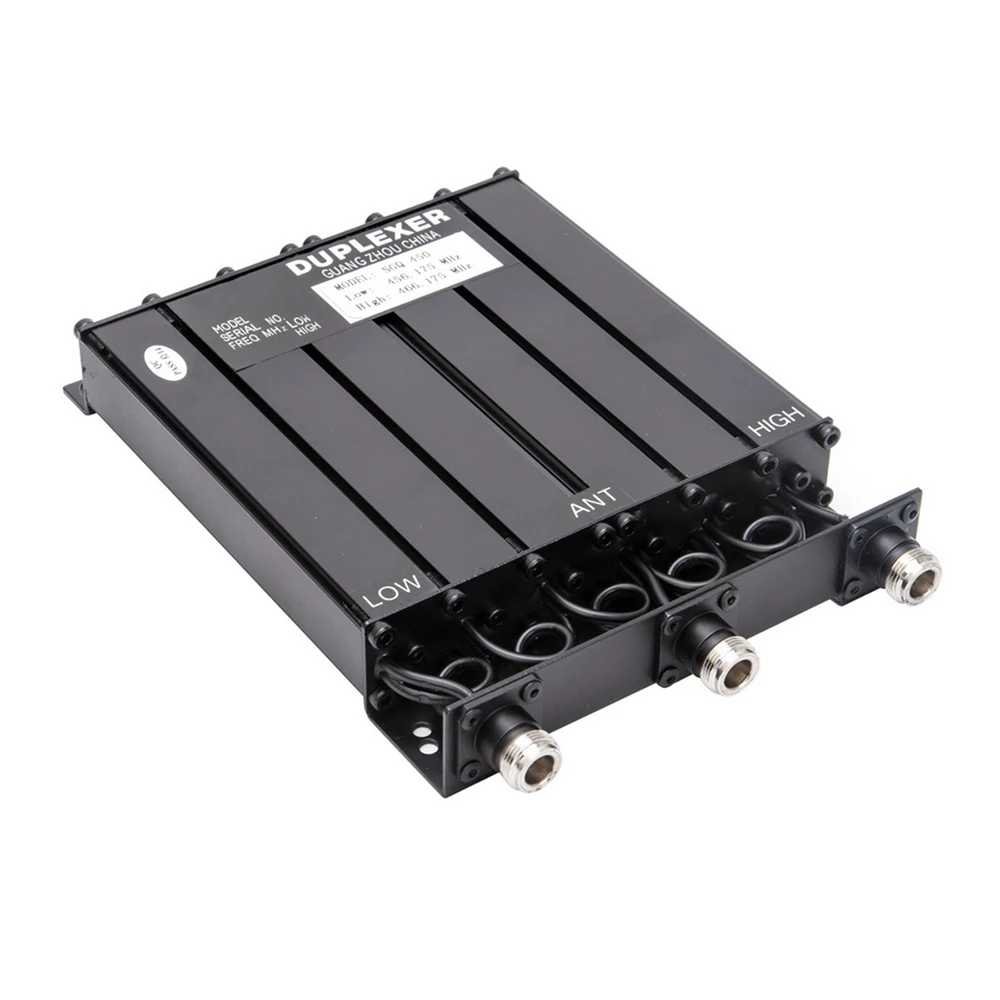

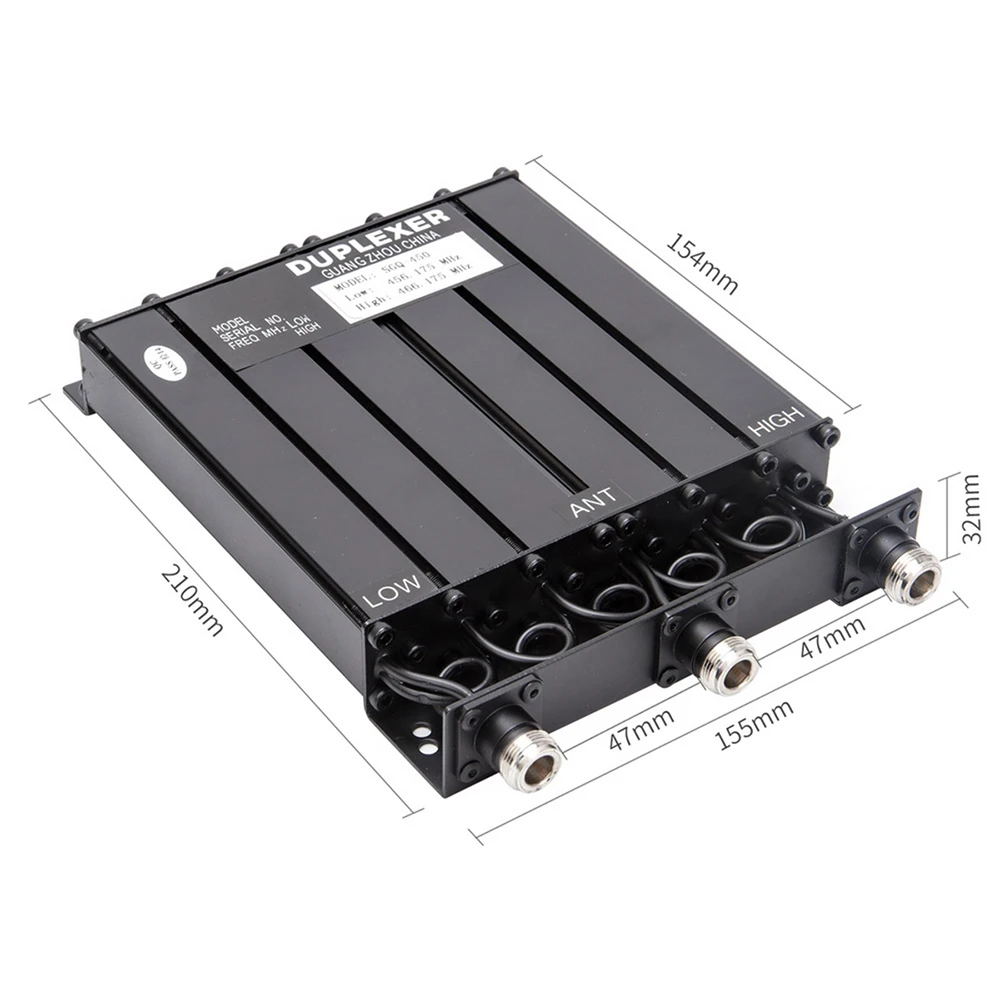

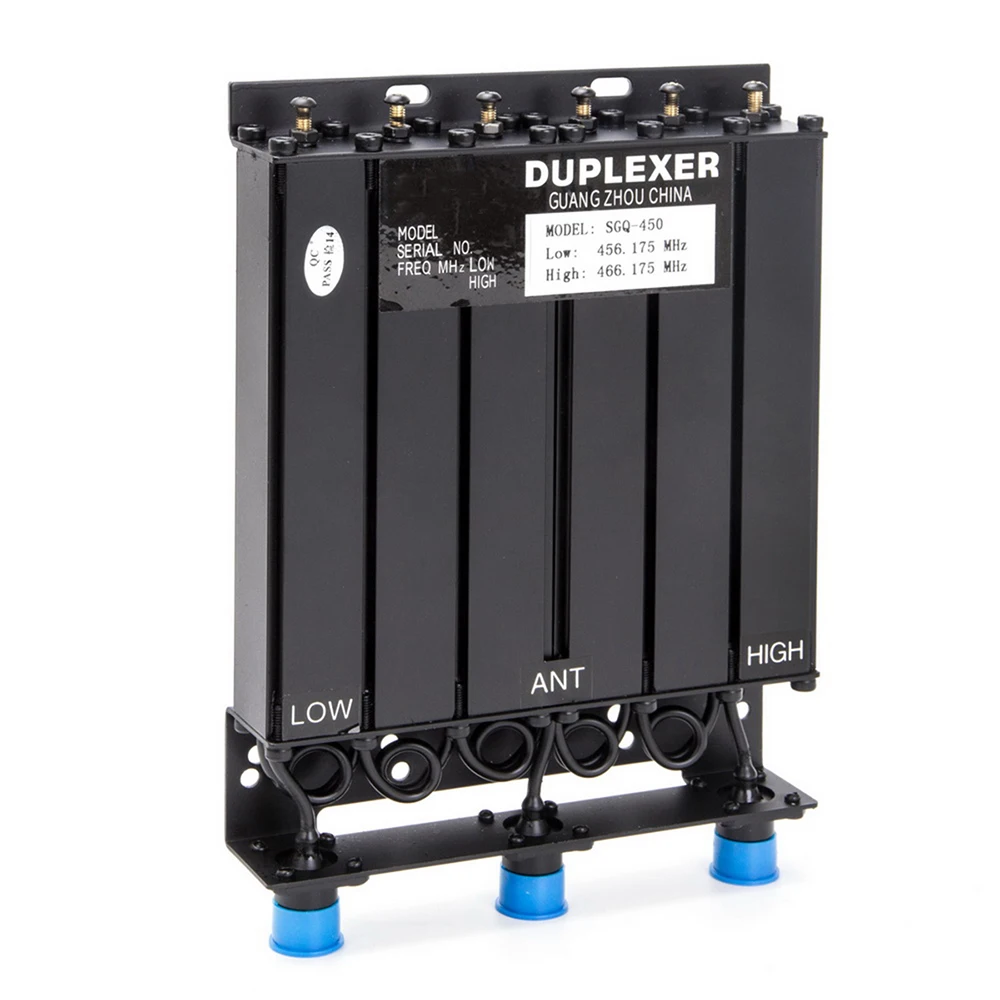

УВЧ 400-470 МГц 30 Вт дуплексер для радиоповторителя с предустановленными низкочастотными 462 МГц и высокочастотными 467 МГц и N гнездовыми разъемами

UHF 400-470MHz 30W Duplexer для ретранслятора радио с предварительно установленной низкой частотой 462MHz и высокой частотой 467MHz & N гнездовые разъемы

Опишите:

1: Изготовлен из железа, этот продукт имеет высокое качество, прочный и долговечный.

2: этот товар был установлен фабрикой с низкой частотой 462 МГц, высокой частотой 467 МГц и гнездовым разъемом N, легко построить ваш ретранслятор.

3: он настраивается между 400-470 МГц, вы можете повернуть его самостоятельно, когда у вас есть инструменты.

4: Диплексер для радио повторитель N женским коннектором, подходит для оборудование для беспроводной связи в больших местах, таких как жилые помещения, торговые центры, гостиниц и т. д.

Характеристики:

30 Вт RF Мощность обработки 6 полости дизайн

Диапазон Fequency: 400-440 МГц/440-470 МГц

Полоса пропускания: ± 200 кГц

Стандартное прерывание: N-female или BNC-female

Диапазон частот: 5-20 МГц для УВЧ

Потеря вставки: ≤ 1,2 дБ

Номинальное сопротивление: 50 Ω

КСВ: ≤ 1,4

Подавление:>80

Изоляция:>80 дБ

Шаги для настройки частоты

1. Подготовьте инструменты:

* Трехпортовый сетевой анализатор

* Макетная Нагрузка 30 Вт с разъемом N

* 2 x RF кабель от duplexer до сетевого анализатора (от N Female до N/M/BNC разъем базы на вашем сетевом анализаторе Тип разъема)

* Шлицевая отвертка

* Гаечный ключ

2. Подключите кабели

Если вы хотите настроить низкую частоту, подключите низкий порт с макетной нагрузкой 30 Вт и Подключите два других порта на duplexer к сетевому анализатору.

Если вы хотите настроить высокую частоту, подключите высокий порт с макетной нагрузкой 30 Вт и Подключите два других порта на duplexer к сетевому анализатору.

3. Настройте частоту на своем сетевом анализаторе, в соответствии с руководством по частотной сети, используя его для контроля частоты, отрегулируйте шесть винтовых полюсов на двухполюсном с щелевой отверткой на частоту, которую вы хотите.

4. Закрепите винты с помощью гаечного ключа, чтобы закрепить винты на вышеуказанном шаге.

Посылка включает в себя:

1*30 Вт UHF duplexer
