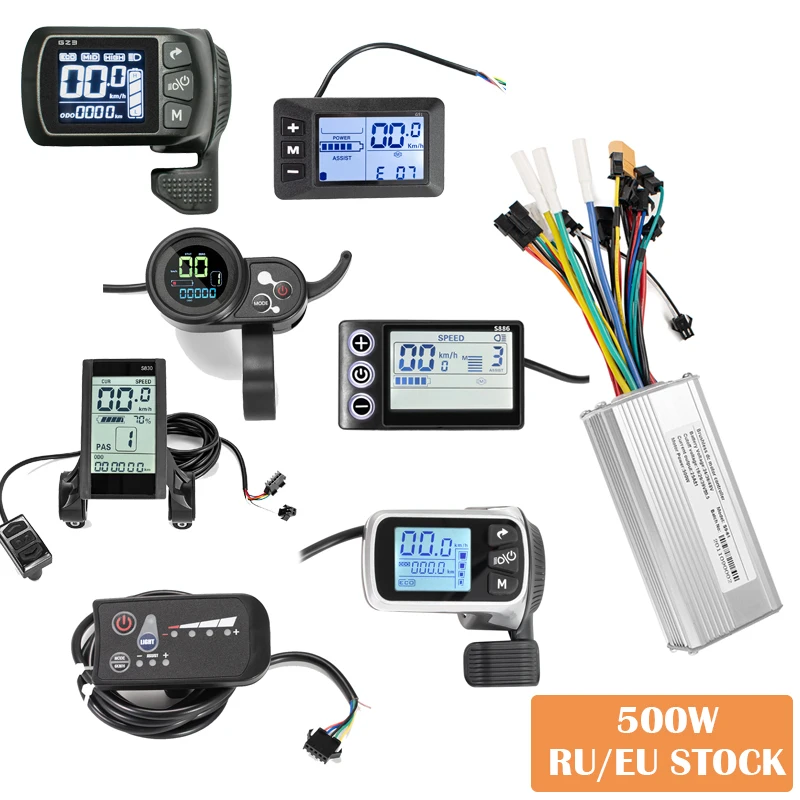

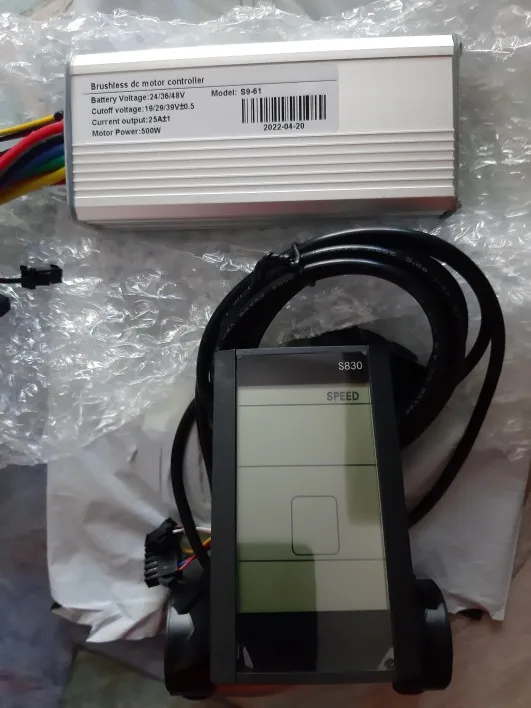

Электрический велосипедный контроллер BLDC 24 В36 В48 в 350 Вт500 Вт бесщеточный контроллер с ЖК-дисплеем для электровелосипеда

Контроллер

Стиль двигателя: бесщеточныйНоминальное напряжение: 24 В 36 в 48 вНоминальная мощность: 250 Вт 350 Вт 500 ВтТок: 13A ± 1A(250 Вт), 15A ± 1A(350 Вт), 25A ± 1A(500 Вт)Размер контроллера: 86 мм * 53 мм * 30 мм (250 Вт, 350 Вт), 121 мм x 50 мм x 30 мм (500 Вт)Использование для: электровелосипеда, ebike, e-scooter, e-car, e-golf car и т. д.

Как использовать самостоятельное обучение:

При использовании контроллера и двигателя для работы в первый раз, следует сначала использовать самообучающийся провод.Шаг 1. Подключите провод двигателя, провод холла, провод батареи и другие функциональные провода.Шаг 2, подключите самообучающийся провод, Двигатель вращается вперед, пусть он учится автоматически в течение 10-20 секунд, отсоедините самообучающийся провод, подключите к другим функциональным проводам, завершите самостоятельное обучение и не нужно использовать его в будущем.

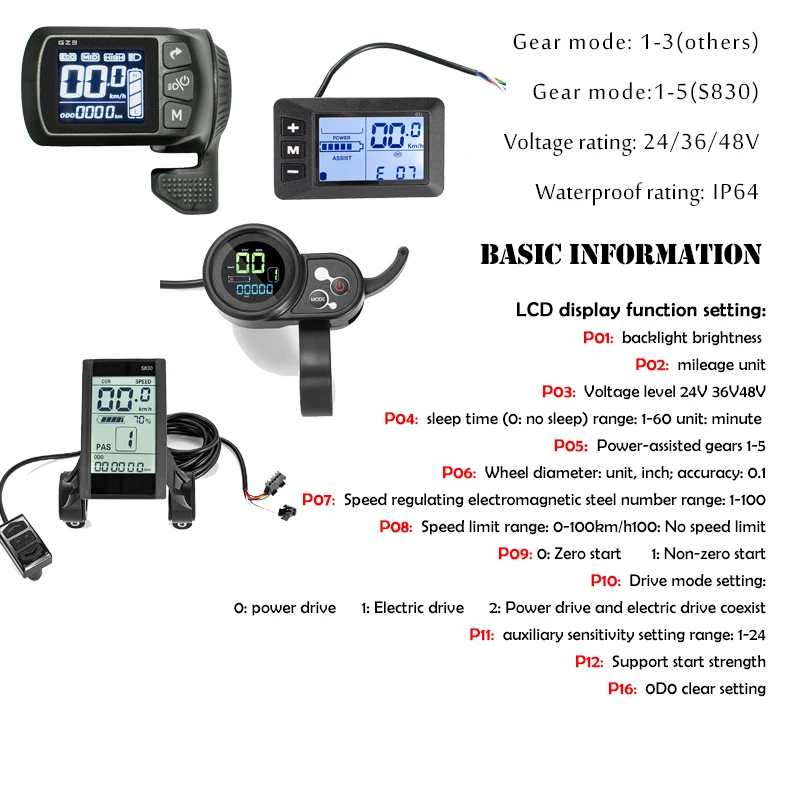

Как установить P07:

1. Если у вашего двигателя есть провод датчика скорости (некоторые-белая проводка в холле), набор P07-1.2. Если ваш двигатель без провода датчика скорости (зал 5 проводов), вы должны знать номер магнита двигателя и Передаточное отношение двигателя.P07 = магнит • передаточное число (например: магнит = 20 передаточное число = 1:4.5, таким образом, P07 набор до 20*4,5 = 90

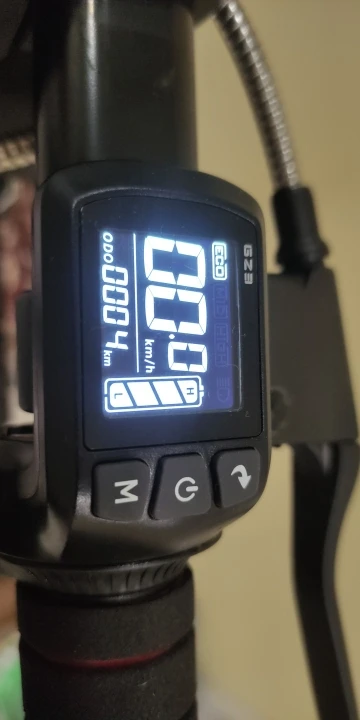

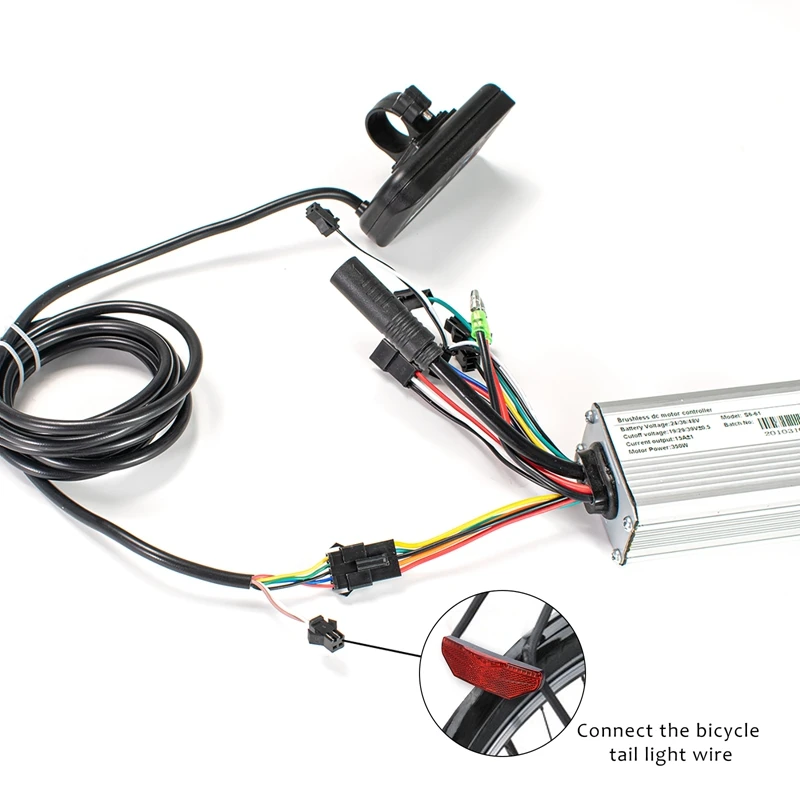

Дисплей фары

(Включение питания) нажмите и удерживайте кнопку «+» 3 секунды, чтобы включить/выключить;

Общее Устранение неполадок

2.E06, низкое напряжение батареи: Пожалуйста, проверьте, правильно ли установлен элемент P03 настройки напряжения счетчика и является ли напряжение батареи нормальным.

3.E07, отказ двигателя: нормально ли подключен провод фазы двигателя и провод холла, и есть ли плохой или свободный контакт.

4.E08, отказ руля: Проверьте руль. (Руль должен быть заменен, если есть проблема с рулем)

5. E09, сбой контроллера: Проверьте, коротка ли линия фазы контроллера с положительными и отрицательными линиями, проверьте, является ли выходное напряжение сигнальной линии 5 в нормальным. Отсоедините другие линии, контроллер подключает только аккумулятор и счетчик, а затем включите контроллер, чтобы посмотреть на контроллер будет ли отправлен ошибка E07? Если ошибка E07 отправлена, вы можете быть уверены, что контроллер и инструмент являются нормальными, а затем повторно подключить другие аксессуары, чтобы увидеть, какие аксессуары подключены к E09. Узнайте причину неисправности (Определите проблему контроллера, вам нужно заменить соответствующий контроллер)

6.E10-E11, Сбой связи: Проверьте, является ли напряжение батареи нормальным, проверьте, имеет ли счетчик и контроллер плохой контакт или ослабление, И используйте метод устранения неполадок, чтобы контроллер подключался только к источнику питания и счетчику, а затем, есть ли еще Сбой связи при запуске, Если ошибка связи решена и отображаются другие сбои. Это означает, что связь была нормальной, указывая, что защита контроллера вызвана другими аксессуарами или проблемами линии. (Если это действительно Сбой связи, инструмент и контроллер должны быть заменены. Специфика зависит от того, сломался ли контроль или сломался инструмент.
