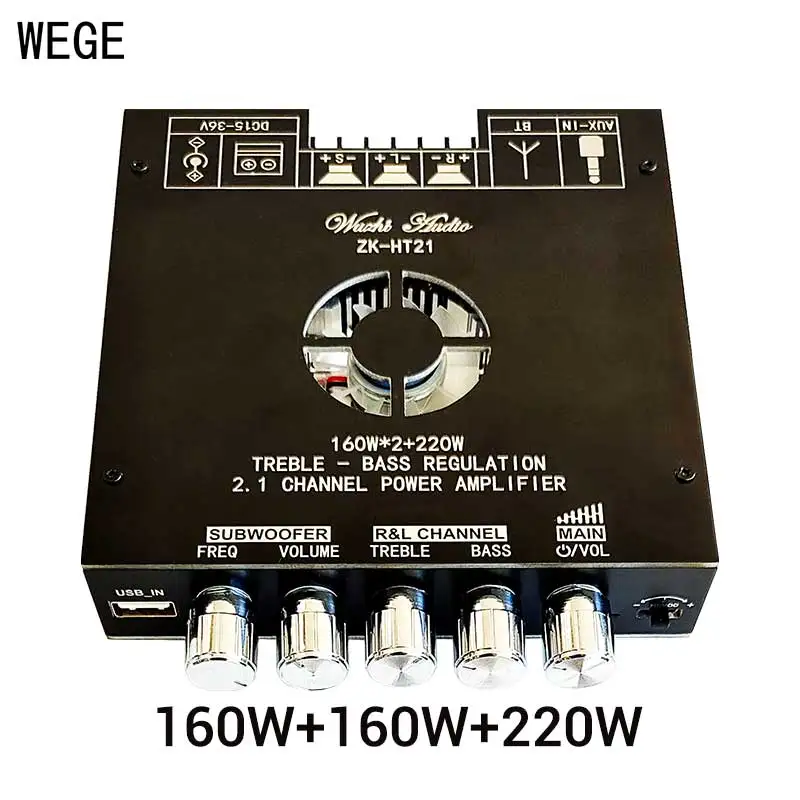

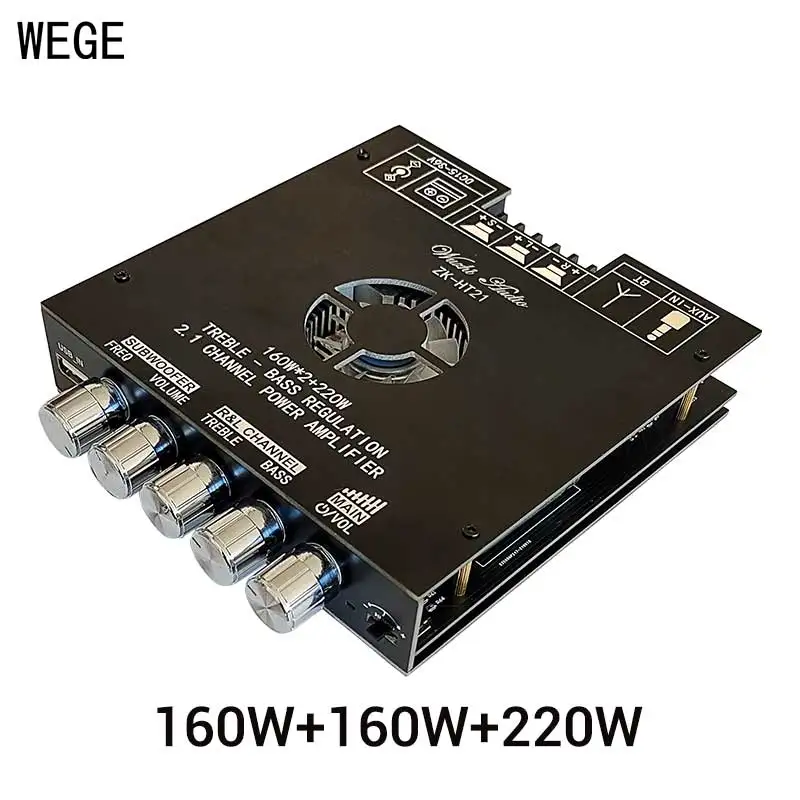

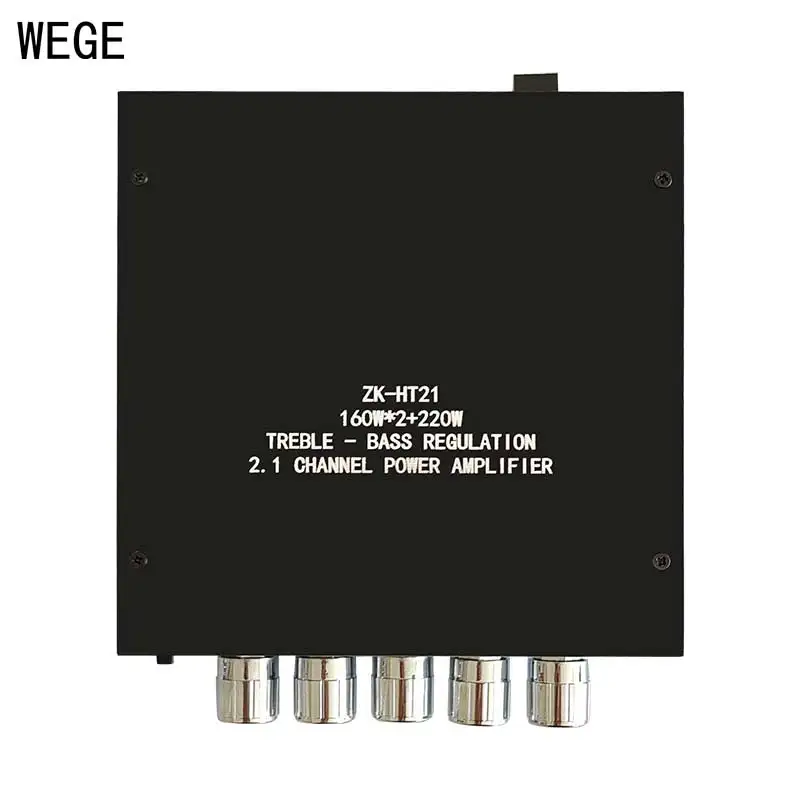

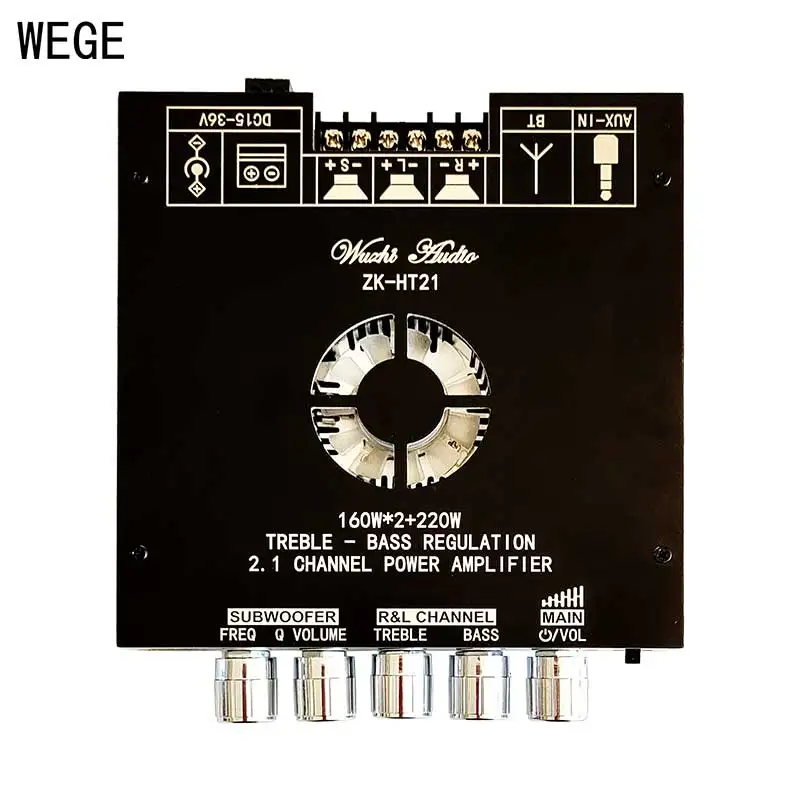

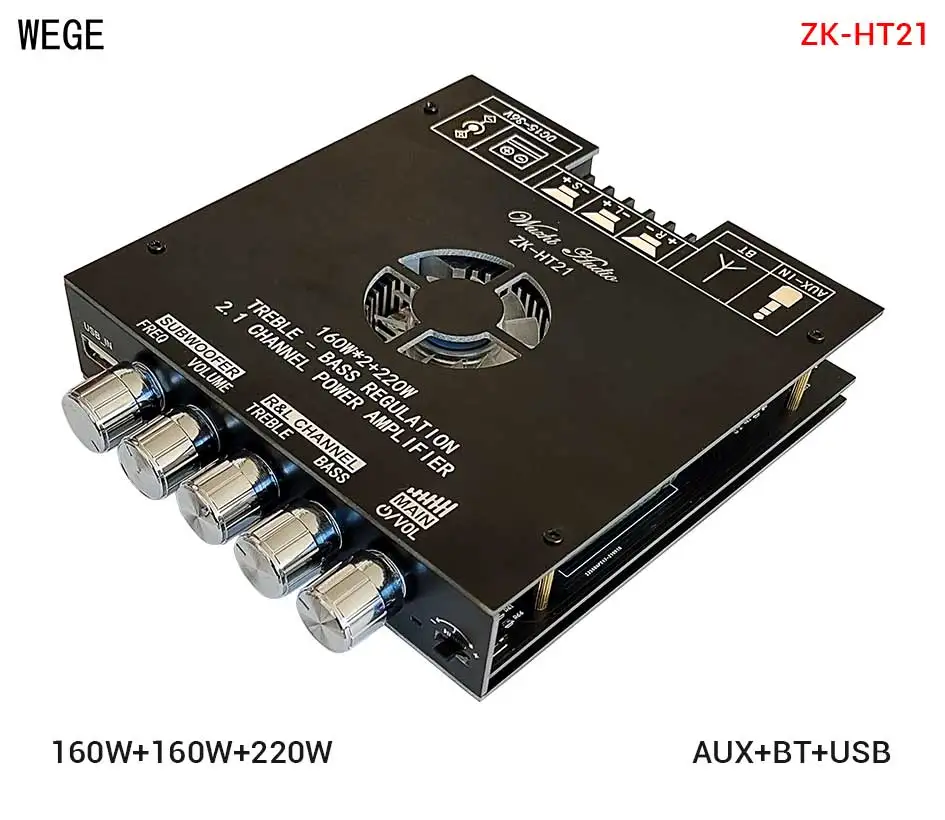

WEGE ZK-HT21 2*160 Вт + 220 Вт HIFI аудио 2,1 канальный сабвуфер BT плата цифрового усилителя мощности TDA7498E усилитель с высокими басами тоном AUX USB

Примечание!

Он должен быть собран самостоятельно, и посылка материала дана отверткой.

Цвет реального товара может быть s светильник ly отличается от изображения из-за различия в светильник, угол и съемочного оборудования.

Размер изделия измеряется вручную. Пожалуйста, допускайте небольшое отклонение в данных измерений и убедитесь, что вы не возражаете.

Особенности продукта:

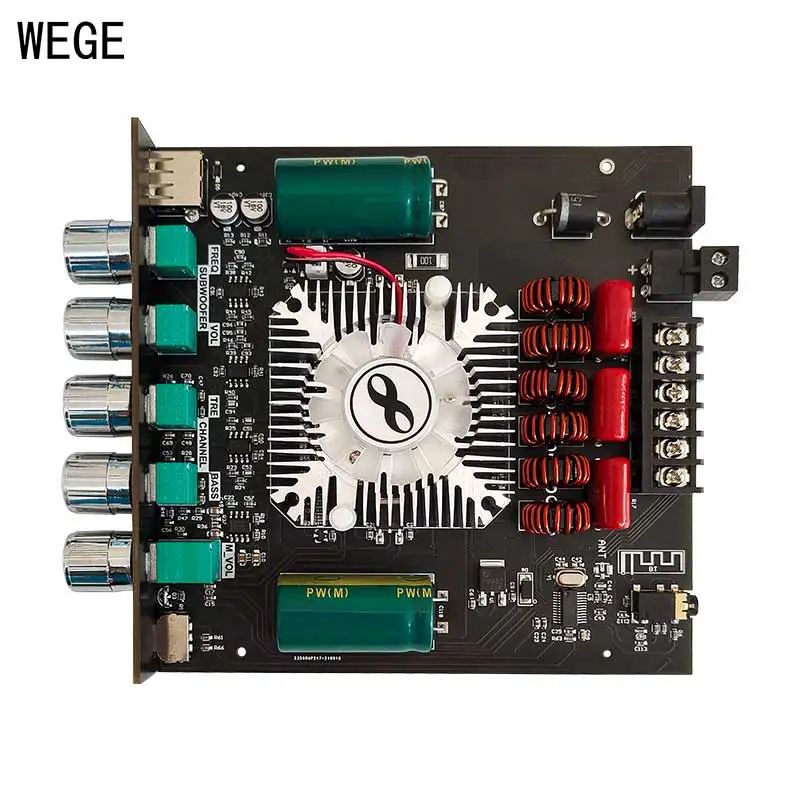

Продукт использует чиповую схему TDA7498E, с выходным фильтром, качеством звука HIFI, воздушным охлаждением и рассеиванием тепла, а также супер мощностью. Высокие частоты, басы и сабвуфер регулируются независимо.

Интерфейс питания является общим разъем питания постоянного тока для мамы База 5,5*2,1 мм и Американская классификация проводов 2р терминал.

Параметры спецификации:

Название продукта: 2,1 канальный аудио усилитель модуль с тоновым

Модель изделия: ZK-HT21

Версия BT: 5,0 (без экранирования, 15 метров)

Аудиовход: AUX + BT + USB (кнопка «колесо циферблата» переключает режим songand)

Канал: 2,1 (левый канал + правый канал + сабвуфер)

Чип-решение: TDA7498E

Адаптивный Источник питания: 15 ~ 36 В постоянного тока (под защитой напряжения ниже 9 В, и 12 в источник питания также может быть поддержан)

Адаптер динамика: 30-200 Вт, 4-8Ω

Выходная мощность: Max160W @ R & L Канал

Max220W @ сабвуфер

Механизм защиты: анти-обратное соединение, понижение напряжения, перегрев, перегрузки по току, защита от короткого замыкания

Размер изделия: 145*126*28 мм

Вес изделия: вес нетто 327 г, посылка 395 г

Совет: когда вход аудиосигнала достаточно большой, а напряжение питания/ток достаточно велик, будет достаточно выходной мощности!

Чем выше напряжение источника питания, тем выше выходная мощность, тем меньше сопротивление динамика и тем больше выходная мощность!

Убедитесь, что мощность адаптивного источника питания больше фактической рабочей мощности усилителя мощности!

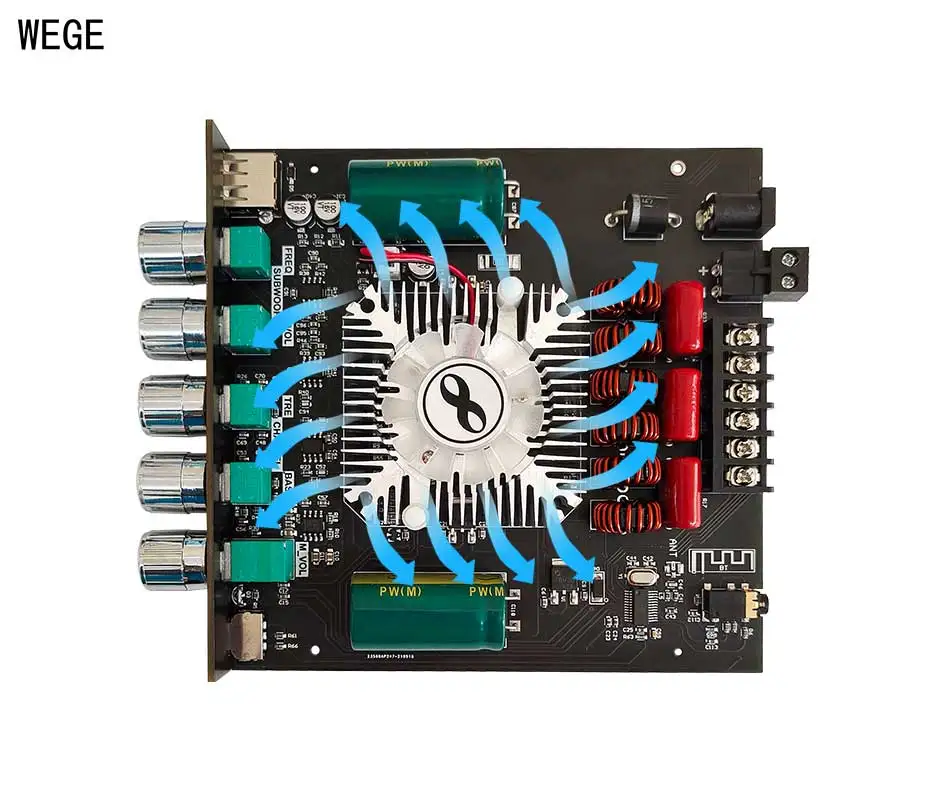

Функция вентилятора:

Уменьшите общую температуру модуля, чтобы предотвратить его нагревание.

Рассеивайте тепло для источника питания, чипов усилителя мощности и фильтрующих конденсаторов, уменьшите повышение температуры и влияние повышения температуры на качество звука и Обеспечьте долгосрочную стабильную работу компонентов.

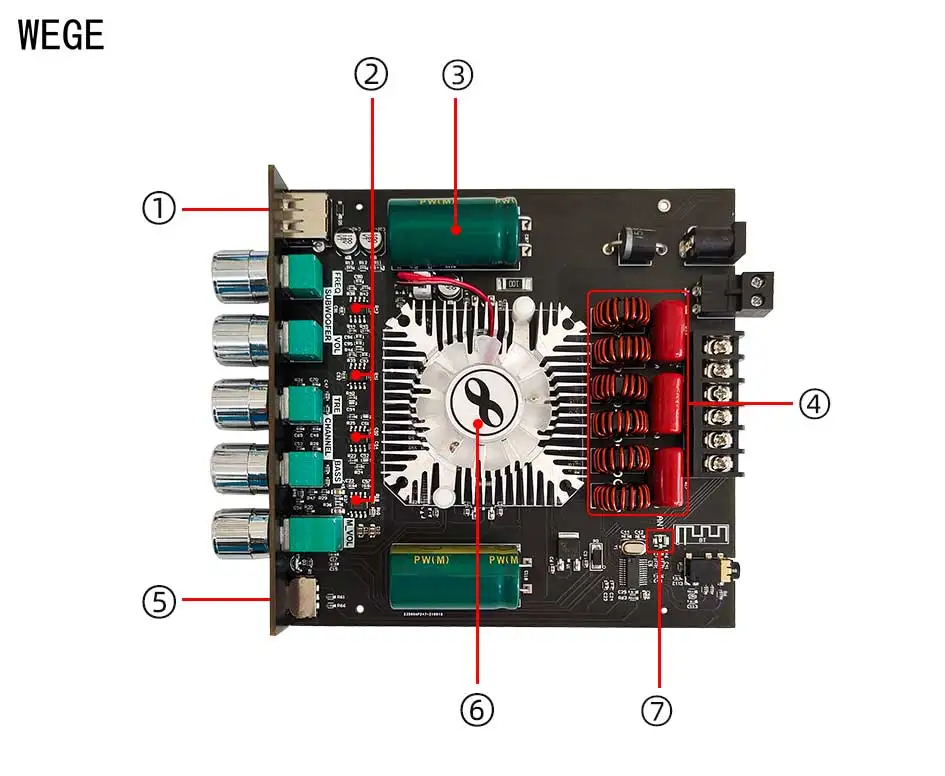

Информация о продукте:

① USB_IN

② Низкий уровень шума на передней стадии операционного усилителя

③ Конденсатор большой емкости для хранения энергии

④ Схема фильтра

⑤ Кнопка колеса циферблата

Ultra долгий срок службы ультра тихий вентилятор (заблокированный ротор, без горения, без шума)

⑦Основание антенны сварки (антенна и основание антенны могут быть сварены)

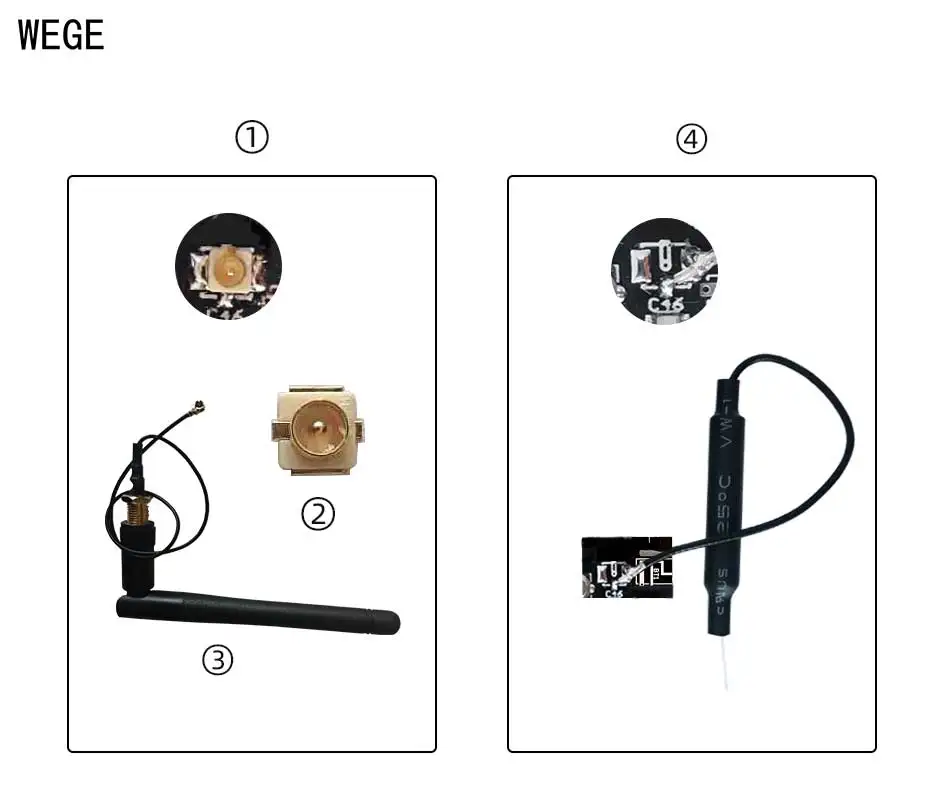

Пример сварки:

① Пример сварки антенны

② Основание антенны

③ Антенна 2,4G

④ Пример сварки антенны

Антенна и основание антенны должны быть приобретены самостоятельно.

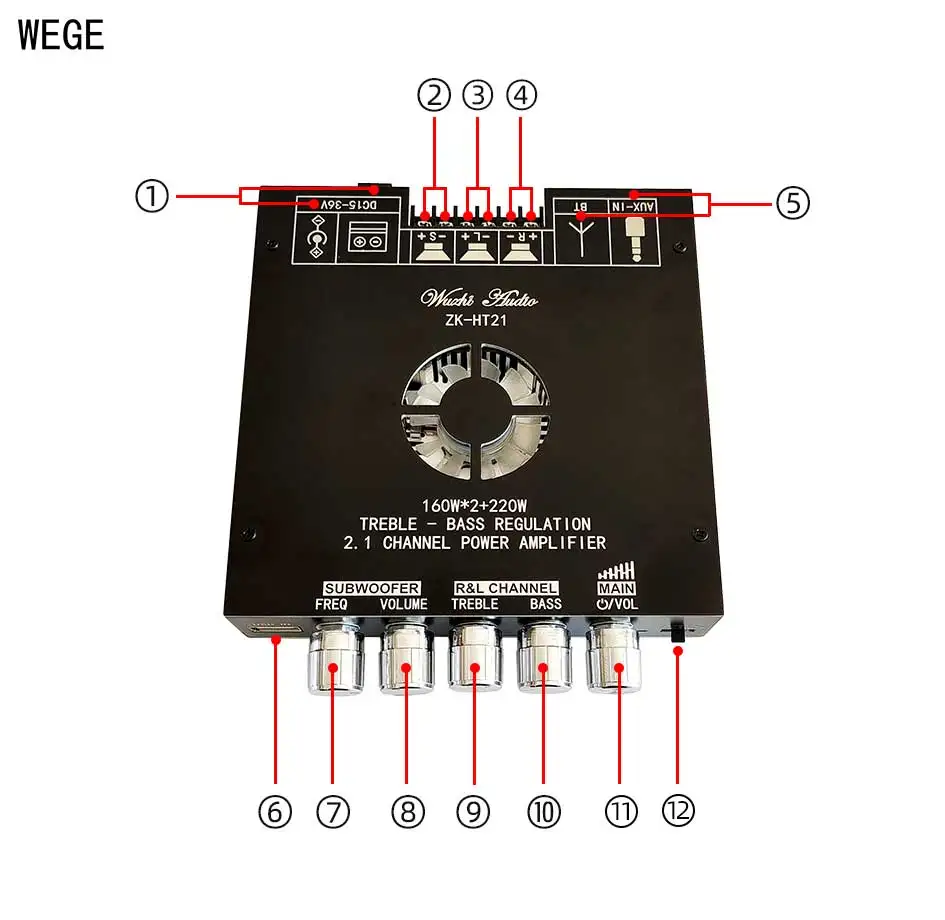

Введение продукта:

① Вход питания (5.5X2.1DC штекер и 2P терминал)

② Сабвуфер

③ Левый канал

④ Правый канал

⑤ Аудиовход (BT | AUX)

⑥ USB_IN

Subwoofer частота сабвуфера (20-200 Гц)

⑧ Кнопка громкости сабвуфера

Treтройник левого и правого канала

Bass левый и правый канальный бас

⑪ Общий объем/переключатель

Кнопка колеса с циферблатом ⑫

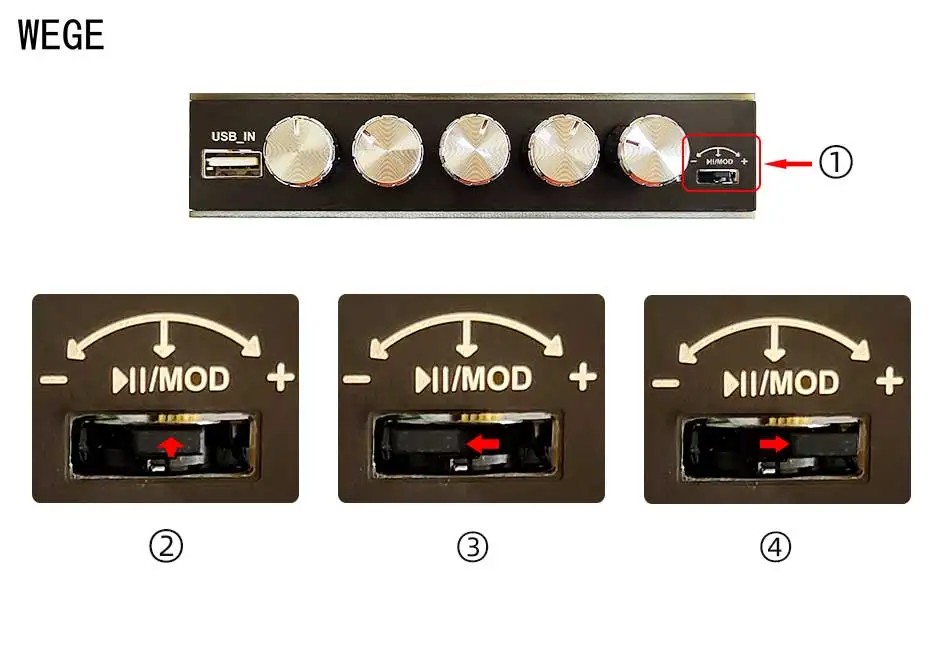

Кнопка колеса циферблата:

① Кнопка колеса циферблата

② Нажмите кнопку циферблата посередине:

Короткое нажатие:Пауза/воспроизведение

Длинный пресс:Режим переключения (USB/BT/AUX)

③ Поверните кнопку циферблата влево:

Короткое нажатие:Предыдущая песня

Длинный пресс:Объем-

④ Поверните кнопку циферблата вправо:

Короткое нажатие:Следующая песня

Длинный пресс:Объем +

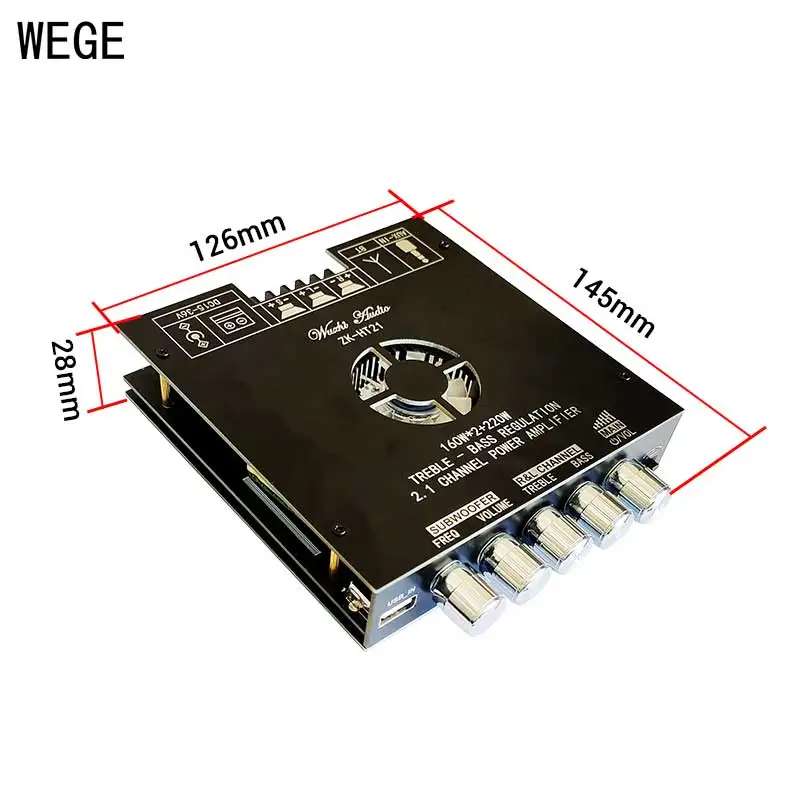

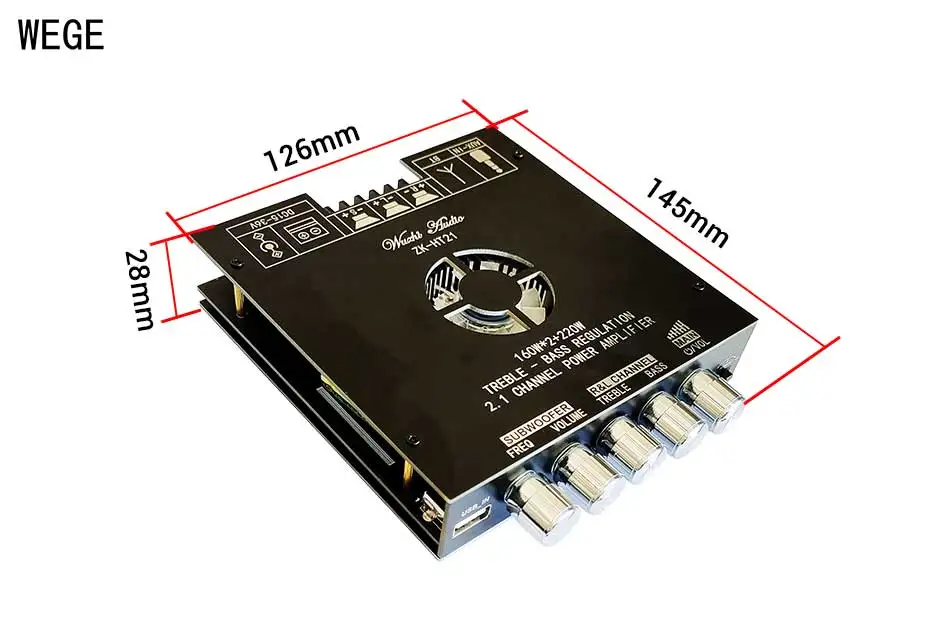

Размер продукта:

Вес нетто: около 327 г

Вес посылка: около 395 г

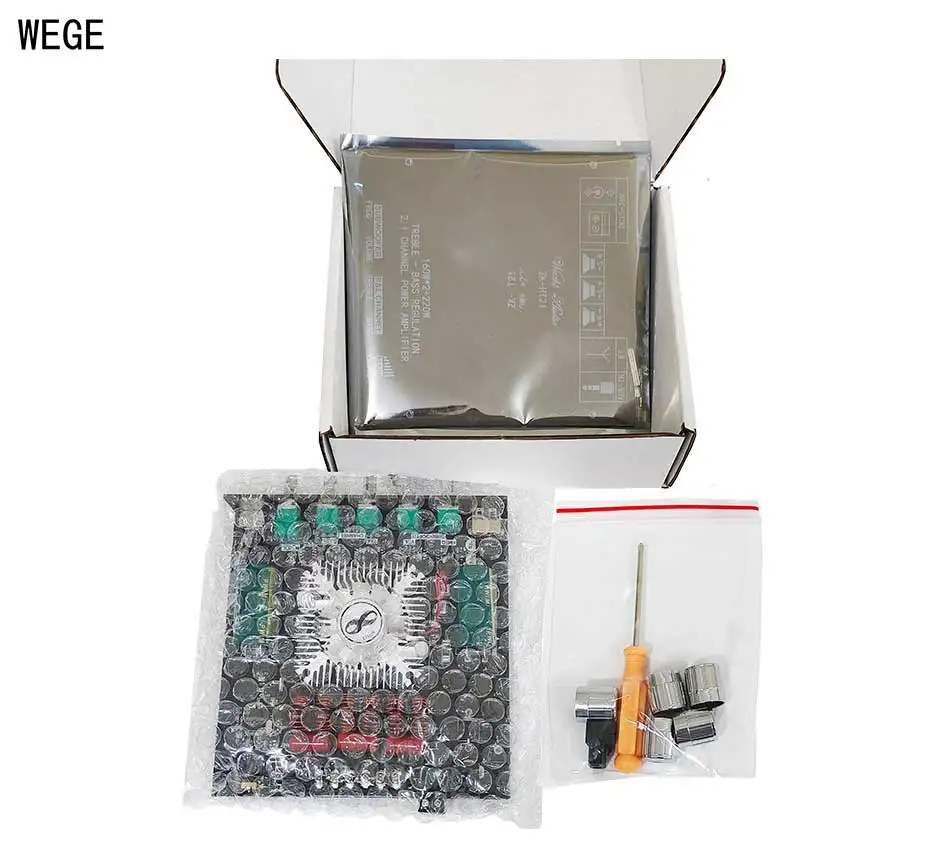

Форма упаковки:

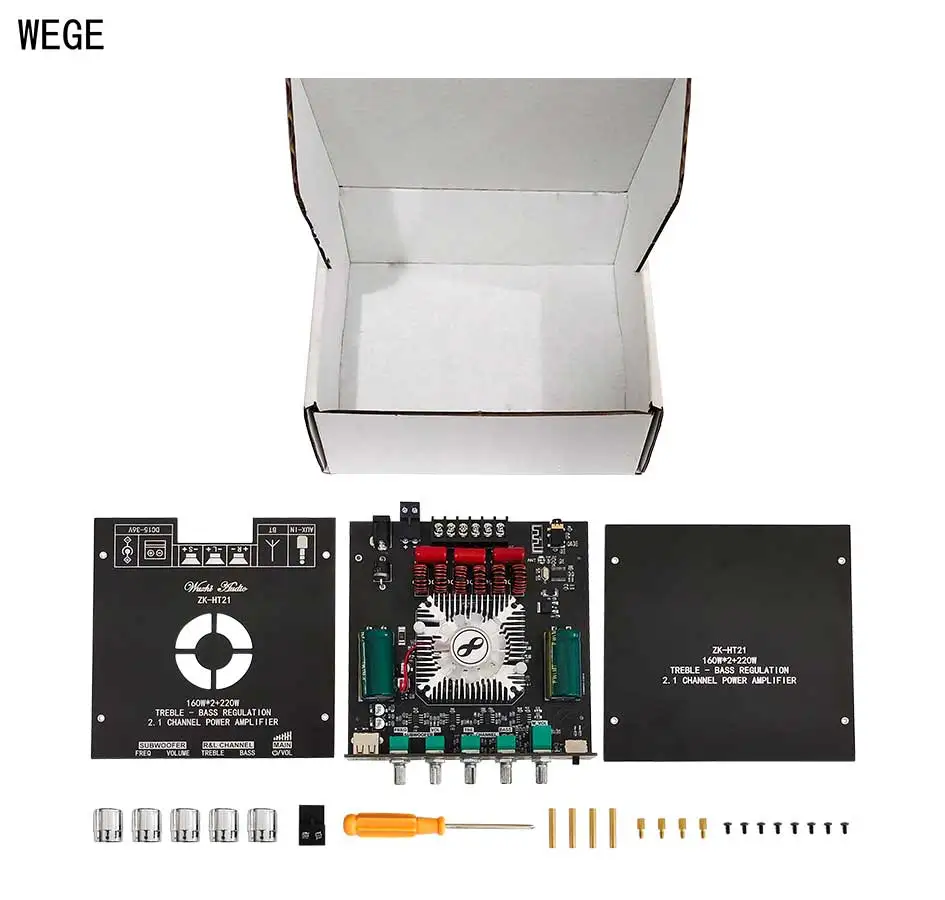

Упаковочный лист:

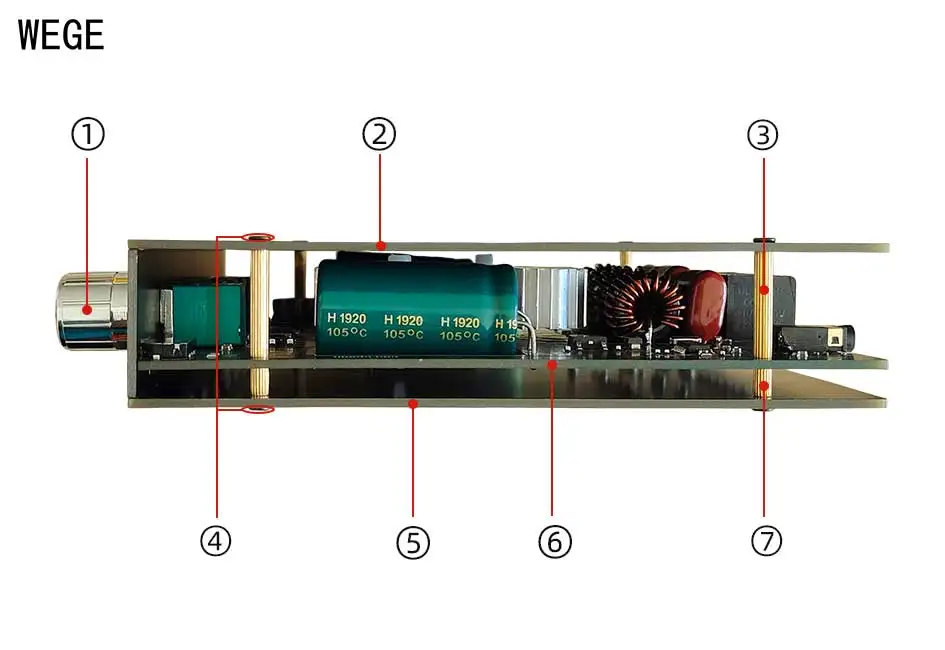

Схема установки:

① Ручка

② Верхняя панель

③ M2 * 18 Медный столб

④ Винт M2 * 4

⑤ Нижняя панель

⑥ Печатной платы

M2 M2 * 5 + 4 Медный столб

Вопрос и ответ:

1. Как выбрать источник питания?

Источник питания, соответствующий плате, очень важен. Пульсация выбранного источника питания должна быть небольшой. Источник питания с большой пульсацией вызовет шум в нижней части платы усилителя мощности, чтобы стать больше, и есть текущий звук. Чем выше напряжение, тем выше ток и тем больше выходная мощность. Если у вас есть только 12V 1A, можно взять с собой в течение 3-4 дюймовый динамик. Если вы выше 19 в 5А, нет проблем с 8-10 дюймами. Вы должны обратить большое внимание на источник питания. Если напряжение слишком низкое, его легко вызвать искажение звука после усиления звука. Если ток слишком мал для поднятия, рог потянет напряжение, работает аномально или качество звука ухудшится.

Рекомендуется использовать источник питания 18V19V2 4V с током выше 8A или 32V1 0A. Если у вас есть только источник питания 12 В 15 в 2 А, вы также можете использовать его, но мощность мала. Когда вы используете его, громкость близка к максимуму, что может искажать и повлиять на качество звука. Если вы хотите получить максимальную выходную мощность, рекомендуется использовать адаптер выше 36V10A, динамик 160 Вт ~ 200 Вт 4Ω и настроить громкость на максимум.

2. Как выбрать динамик?

О типе динамика: обычно используемые динамики обычно 4-8 Ом, которые могут быть использованы. Левый и правый канальный динамики должны быть подключены к полночастотным динамикам или средне-и высокочастотным динамикам, а мощность составляет от 30 Вт до 200 Вт. Динамик сабвуфера не может быть подключен к обычному динамику, но должен быть подключен к динамику с сабвуфером, с мощностью 50-200 Вт. Частота погружения сабвуферного динамика должна составлять не менее 50 Гц.

Если мощность динамика небольшая, например, от 20 Вт до 50 Вт, ее также можно использовать. Вам нужно уменьшить напряжение источника питания, чтобы предотвратить сжигание динамика после громкого. Например, выберите источник питания ниже 15 В. Чем выше выбранное напряжение, тем выше звук или мощность, которые могут быть выходными. Мощность динамика не превышает 200 Вт, в противном случае качество звука будет зависеть.

3. Введение в режим аудиовхода.

Модуль усилителя мощности звука имеет три режима аудиовхода: вход BT, аудиовход AUX и вход USB flash disk. В режиме BT, если вставлен аудиокабель или USB флэш-диск, он автоматически переключается в режим ввода аудио или режим ввода USB флэш-диска, а режим BT имеет самый низкий приоритет. При вставке аудиокабеля или USB флэш-диска, вы также можете использовать клавишу набора для переключения режима.

4. Как настроить общий объем?

Ручка основного громкости используется для регулировки общего объема. Общий объем правой руки увеличивается, а общий объем левой руки уменьшается. Общий объем влияет на громкость левого и правого каналов и сабвуфера.

5. Как настроить левый и правый Канальные высокие частоты и басы?

Регулятор басов R & L channel контролирует басы. Басы правой руки усилены, а басы левой руки ослаблены. Когда ручка находится вСреднее положение, бас не усиливается и не ослабляется.

Тройная ручка R & L channel контролирует высокие частоты. Тройник правой руки усилен, а тройник левой руки ослаблен. Когда ручка находится вСреднее положение, высокие частоты не увеличиваются и не ослабляются.

Примечание: Если высокие частоты и общий объем настраиваются на максимум одновременно, это легко вызвать защиту усилителя мощности и помех звука.Понизьте тройник или поверните ручку главного громкости справа налево, чтобы уменьшить общий объем.

6. Как настроить сабвуфер?

Регулятор громкости сабвуфера контролирует громкость сабвуфера. Объем правой руки увеличивается, а объем левой руки уменьшается.

Регулятор сабвуфера-freq контролирует частоту отключения сабвуфера.Правая частота вращения увеличивается, а левая частота вращения уменьшается. Диапазон регулировки частоты составляет 20-200 Гц. Нормально, что частота правшей увеличивается, а часть с высокой частотой выпускается, и звук сабвуфера станет больше.

7. Нормально иметь небольшой голос, но после того, как голос становится громче, будет явление мутности звука.

Звук искажен, пожалуйста, выключите общий объем или измените адаптер на более высокий уровень напряжения.

8. Это нормально, чтобы иметь небольшой голос, но когда голос становится громче, будет явление задержки звука.

Если Входная мощность недостаточна, а мощность защищена от прерывистого сбоя, замените ее на более мощную. Или мощность слишком большая, усилитель мощности нагревается серьезно, возникла ситуация с защитой тепла, уменьшением использования энергии или усилением рассеивания тепла.

9. Какие факторы связаны с качеством звука?

Качество звука не только связано с модулем усилителя мощности, но и с источником питания, источником звука и всей звуковой системой. В основном каждое звено звуковой системы повлияет на качество звука, среди которых основное звено-линия передачи звука, источник питания аудио, тональная схема, схема усилителя, динамики и окружающая среда. Качество звука лучше всего, когда сочетаются источник звука, источник питания, модуль усилителя и динамик.
