Последнее обновление: 23.04.2022

Особенности:
1: широко используется
2: Максимальная нагрузка: максимальный ток нагрузки каждого канала составляет 300 мА
3: есть два варианта с направляющими и без них
4: простой в использовании и легко понять
5: Класс изоляции: огнестойкий класс VO
Описание:
1: Рабочее напряжение: постоянный ток, 6,5-30V (7,5 V 9V 12V 15V 24V)
2: Рабочий ток: 8-50 мА

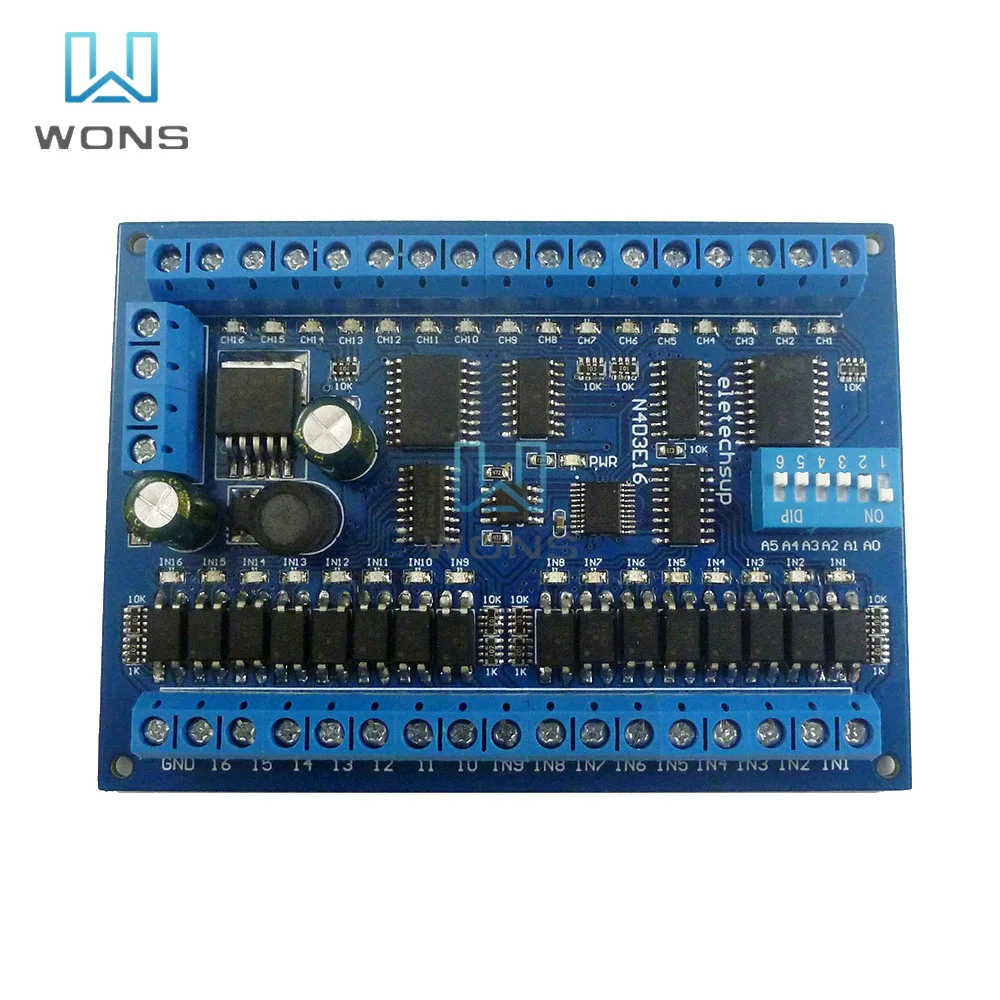

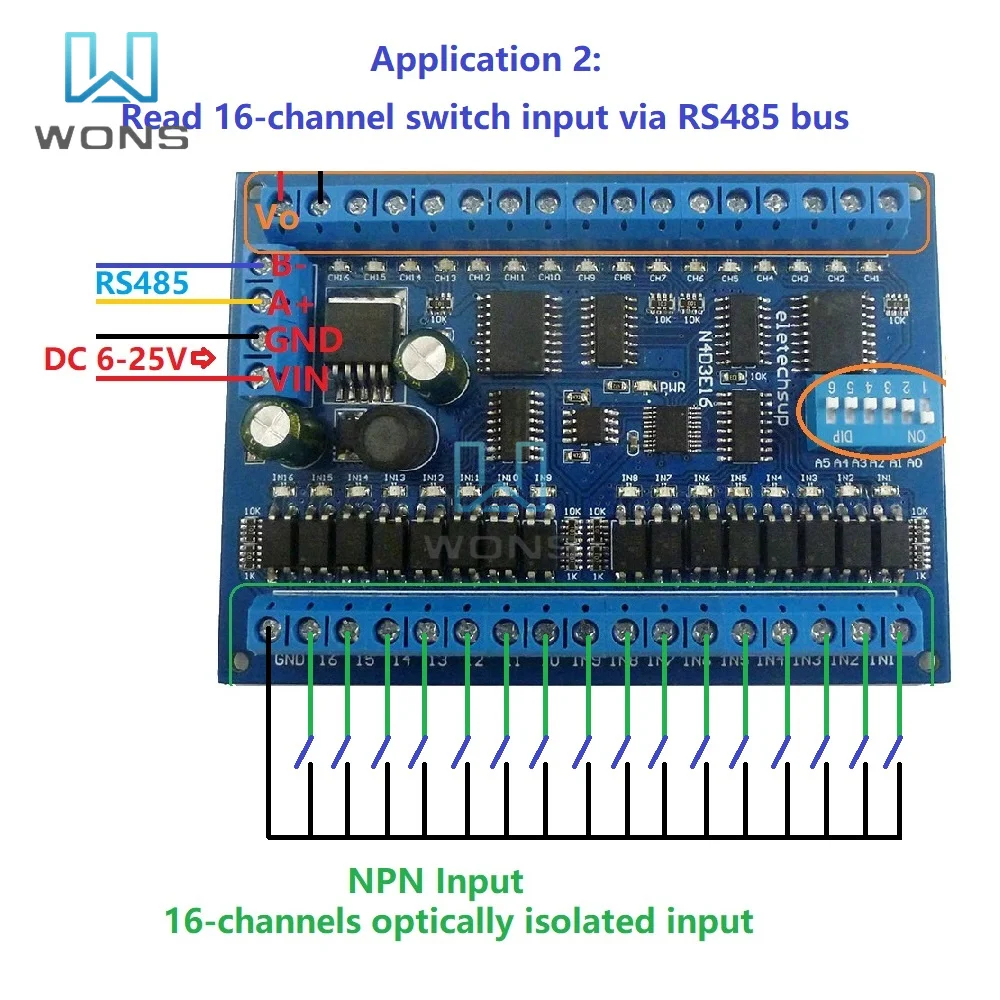

3: 16 оптически изолированных входных портов (NPN активен на низком уровне)
4: 16 Выход Дарлингтона (ULN2803 Выход NPN)
5: 6 команд ''open'', '' close'', ''Momentary'', ''self-locking'', ''Interlocking'', ''Delay''

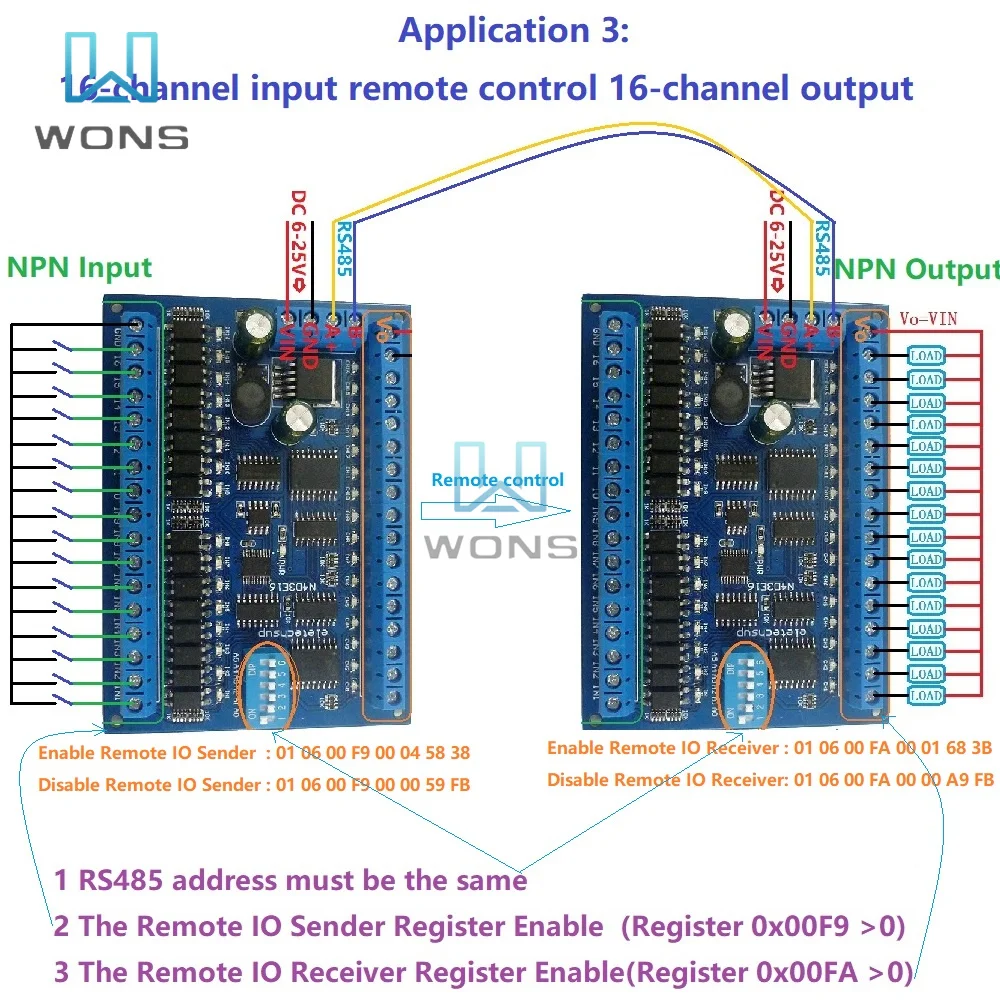

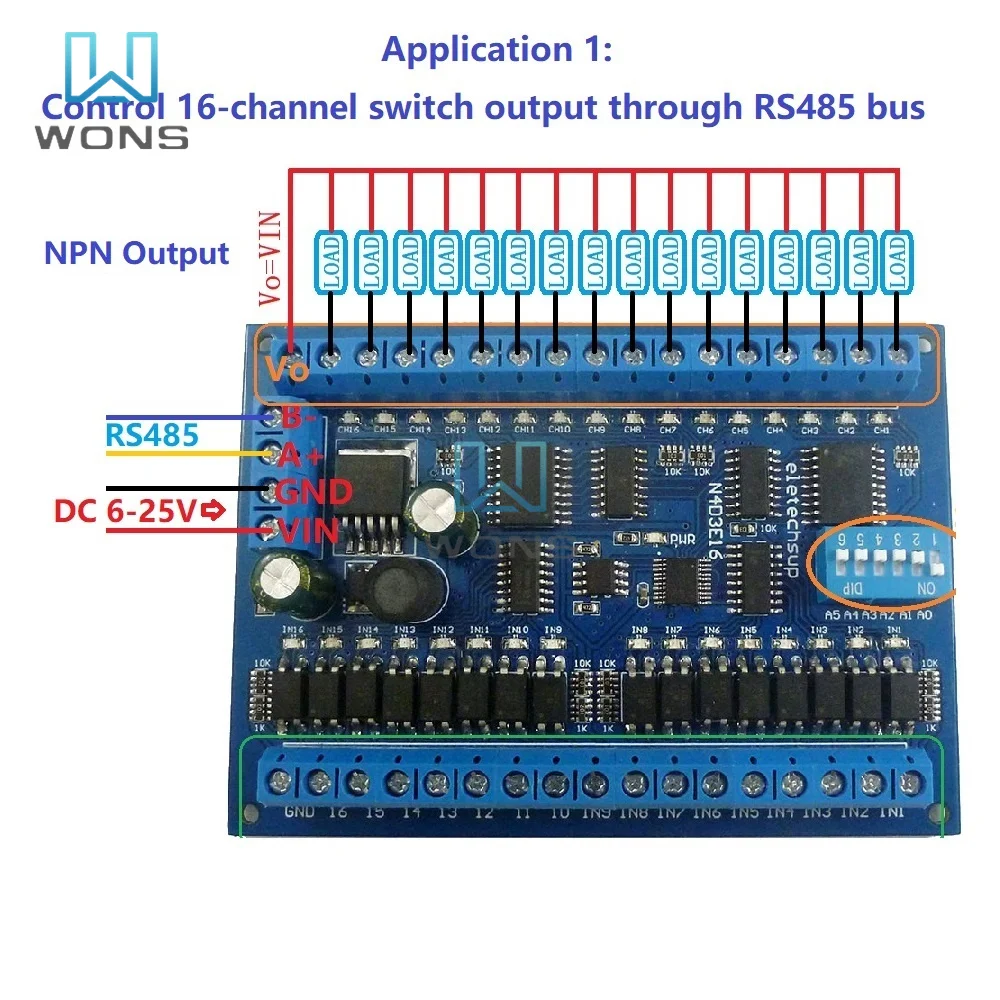

6: 16-входной канал может удаленно Управляйте 16-канальный выход другого доска через RS485 автобус (соответствующие регистрирует должны быть установлены на основании)
7: инструкция MODBUS RTU, поддержка кода функции 03 06 (некоторые регистры поддерживают код функции 16)
8: при помощи команды «задержка» максимальная задержка составляет 255 секунд;
9: команды MODBUS можно вводить в последовательный порт hyper terminal (помощник последовательного порта) OR''Modbus Poll'';
10: в режиме команды MODBUS можно подключать до 64 устройств параллельно

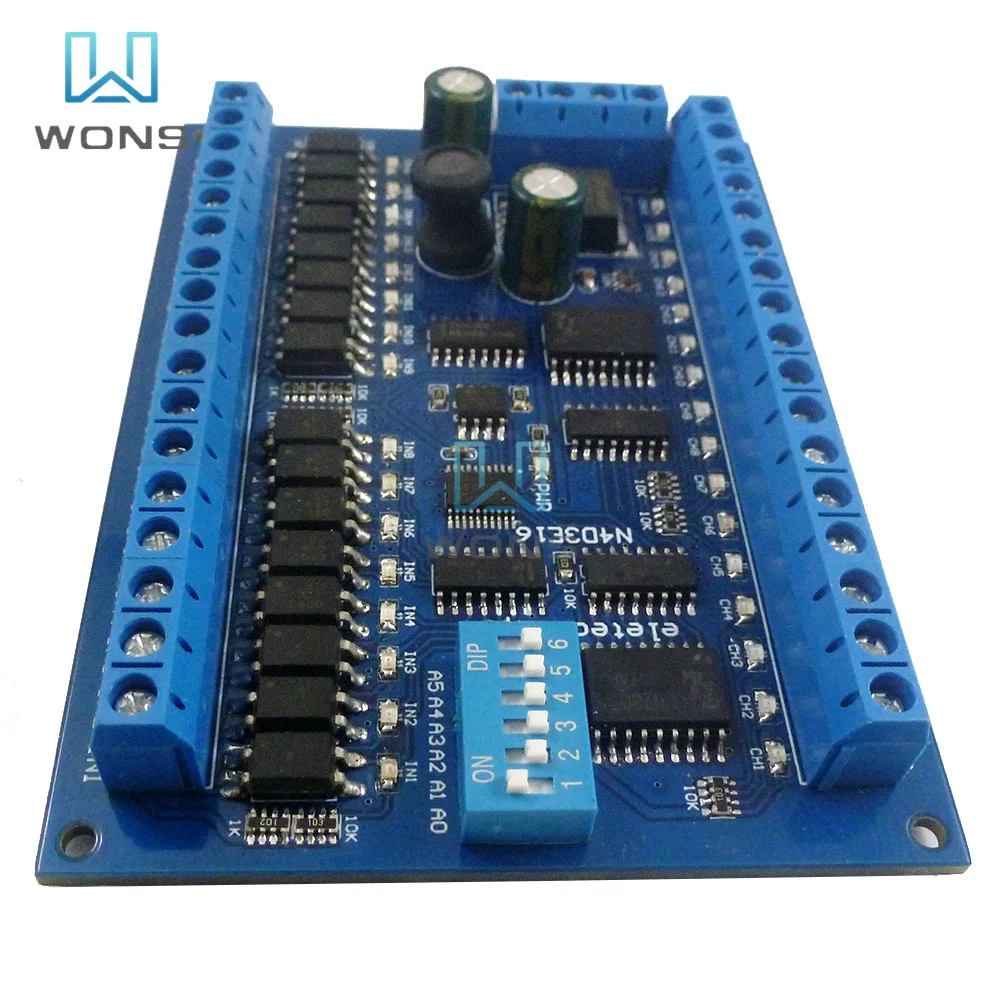

11: скорость передачи данных по умолчанию составляет 9600BPS. Скорость передачи данных может быть выбрана перемычкой: 2400 4800 9600 19200BPS

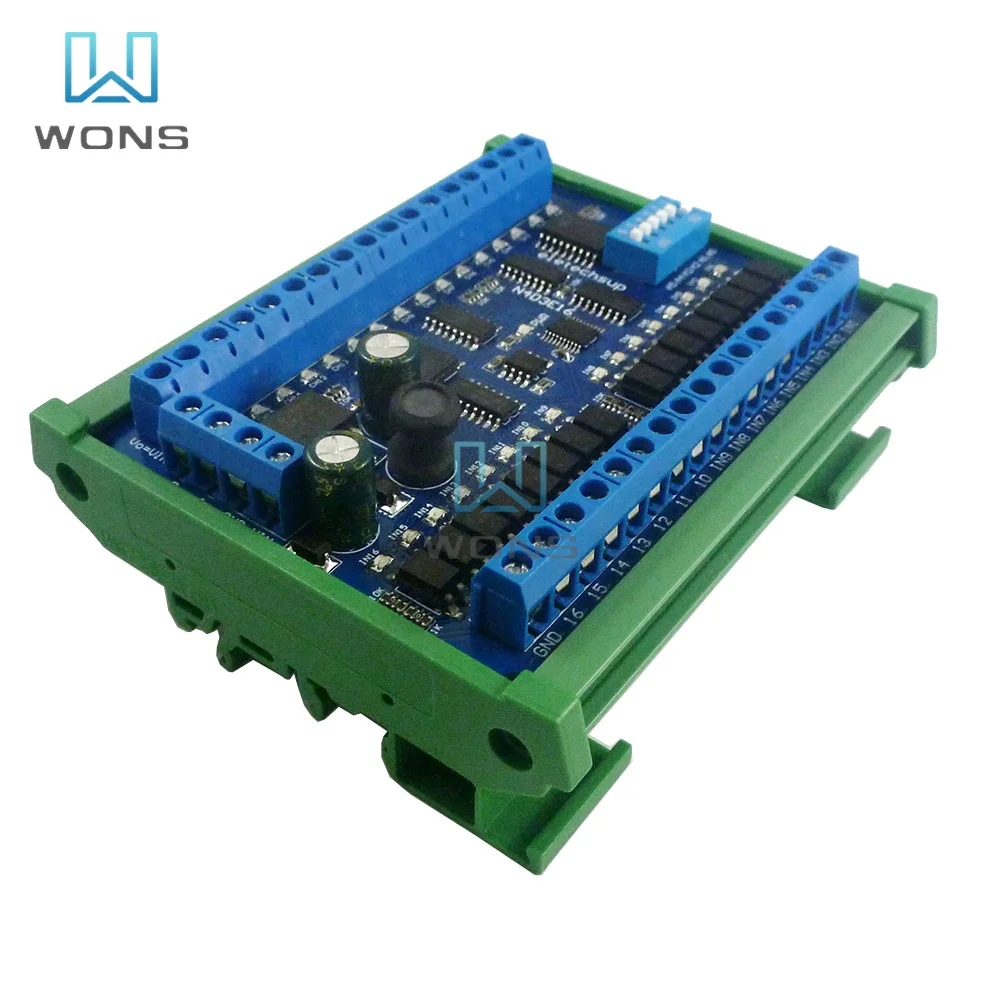

12: Размер: 100*72*20 мм (только печатная плата); 120*88*42 мм (с din-рейкой)
13: Вес: 64 г (только печатная плата); 143 г (с рамкой)
14: Максимальная нагрузка: максимальный ток нагрузки каждого канала составляет 300 мА

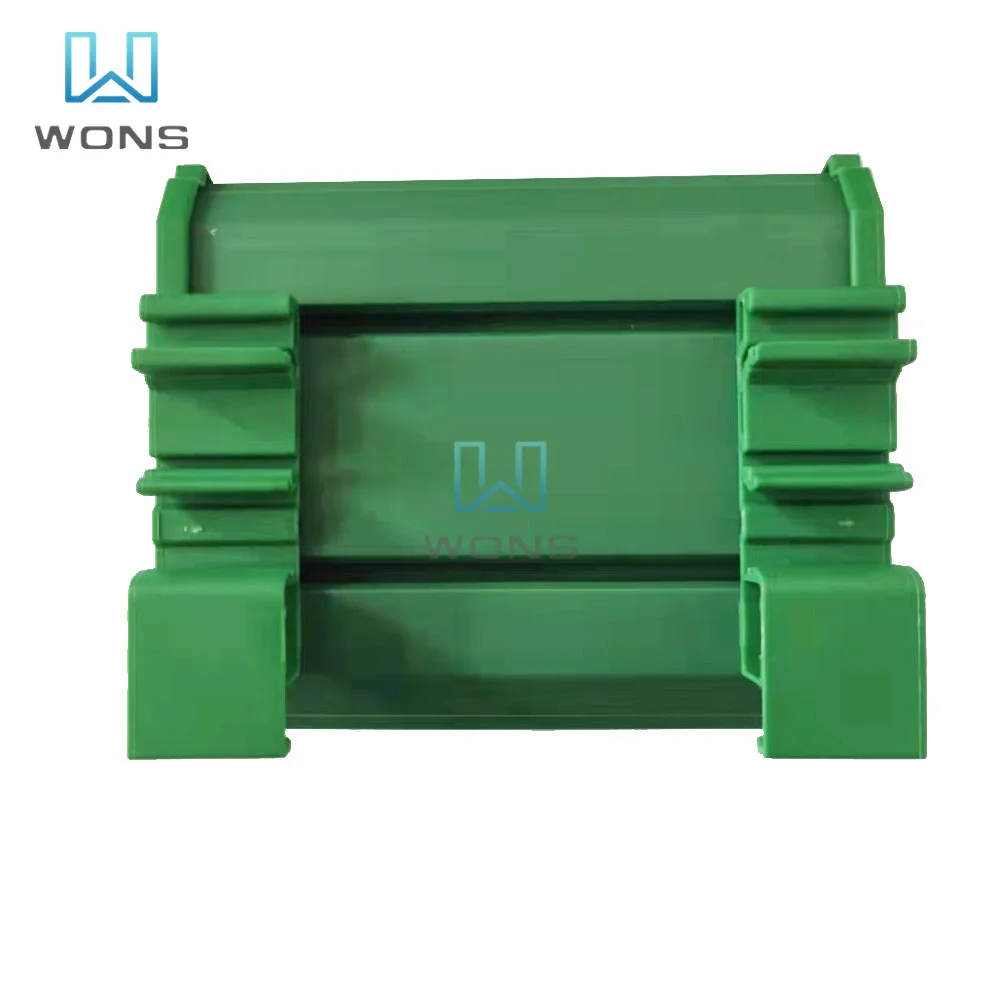

Din-рейка параметры коробки:
Модель продукта: UM72
Цвет: зеленый
Ширина: подходит для ширины печатной платы UM72 (72 мм)
Класс изоляции: огнестойкий класс VO
Длина задней панели: подходит для платы PCB 100 мм
Вес нетто: 72 г

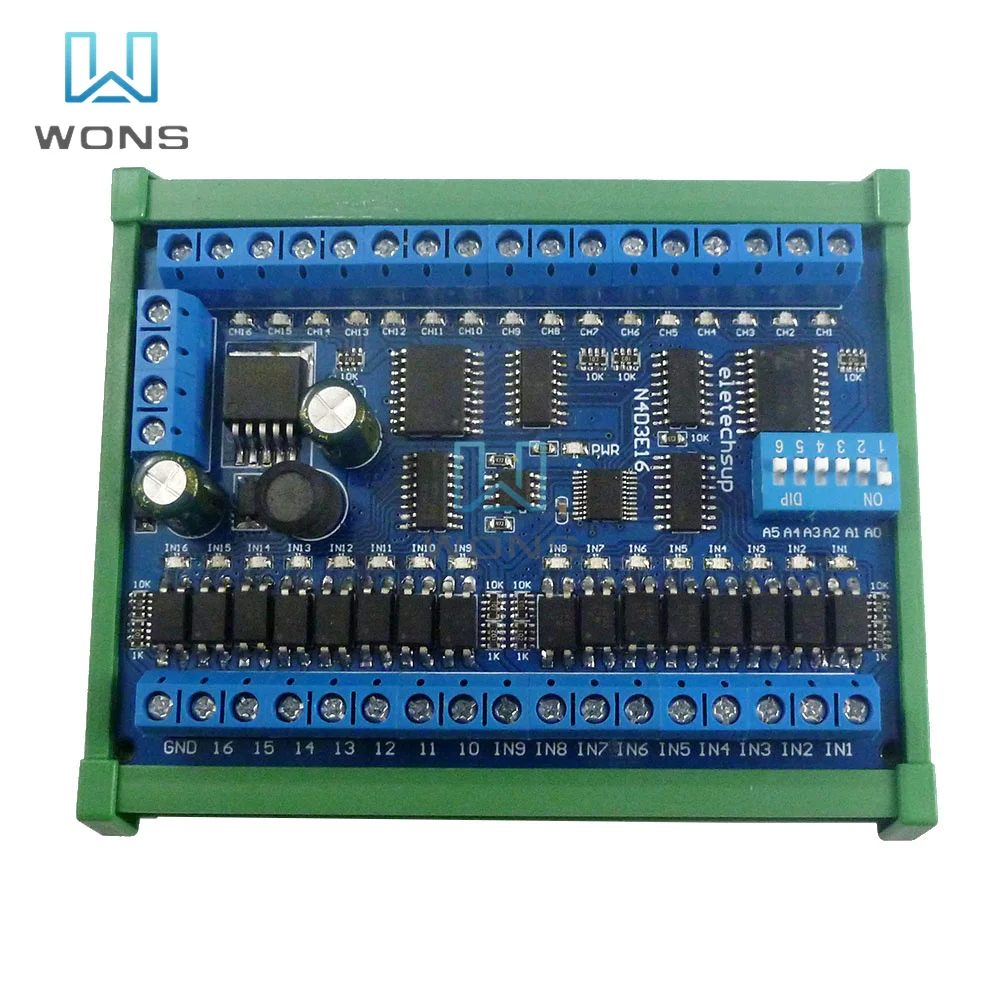

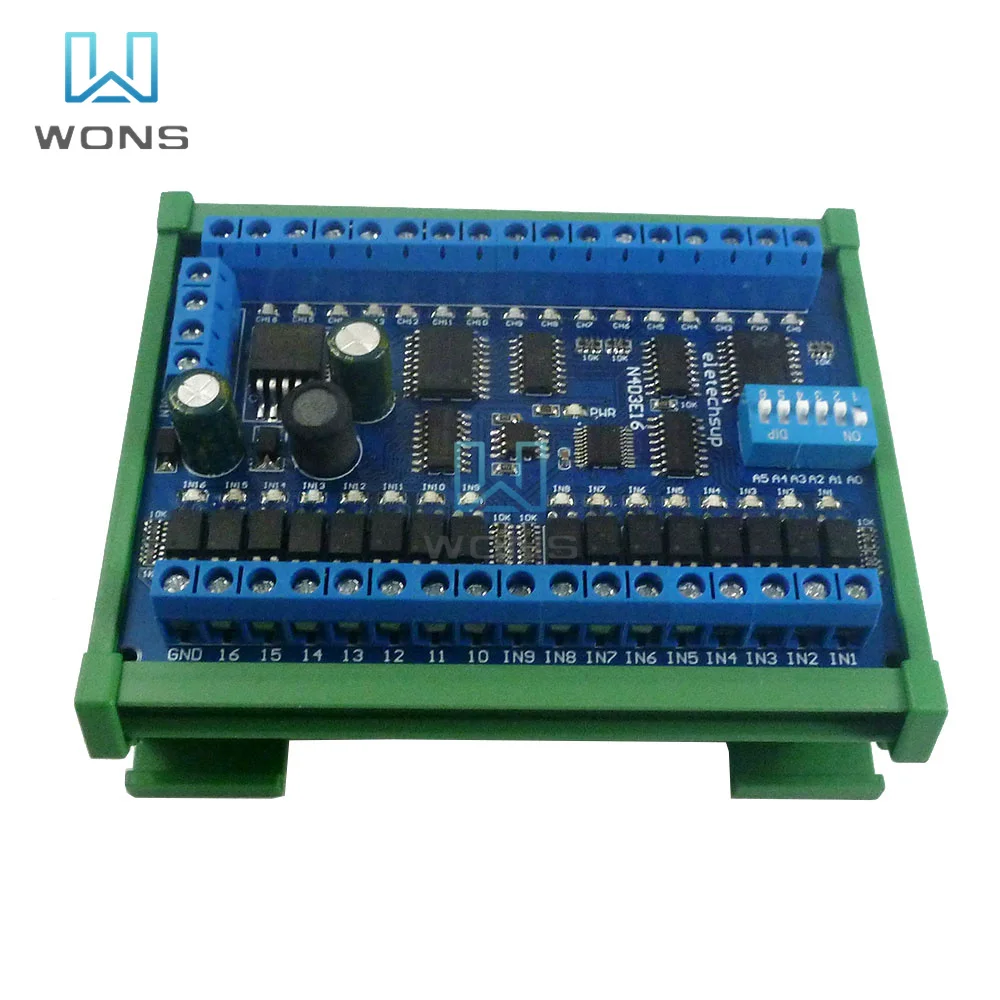

Способ установки: DIN35 и C45 рельсы
Применение:
Плата расширения PLC IO
Умный дом, домашняя Автоматизация, умный дом;
PTC камера
Мониторинг безопасности
Система распознавания;
Веб-видеокамера
Светодиодный светильник-драйвер
Автоматическое управление занавеской
Контрольный список
1 * DC 12V 24V 16 in 16 out RS485 пульт дистанционного управления PLC IO Плата расширения Modbus RTU модуль
