OWON 2 + 1 многоканальный Высокоточный осциллограф 25 МГц 100MSa/s частота дискретизации ПК цифровой осциллограф с зондами
Особенности:
+ Полоса пропускания 25 МГц и скорость 100MSA/ssample
+ 2/ 4 канала
+ Длина записи 5K
+ Дружественный интерфейс: FFT, или X-Y, и сигнал 2 вида, отображаемые на одном экране
+ Опция мульти-триггера: кромка, видео, наклон, импульсный и альтернативный
+ Изоляция USB-меньше вывода сигнала, больше защиты ПК
+ Питание от USB шины

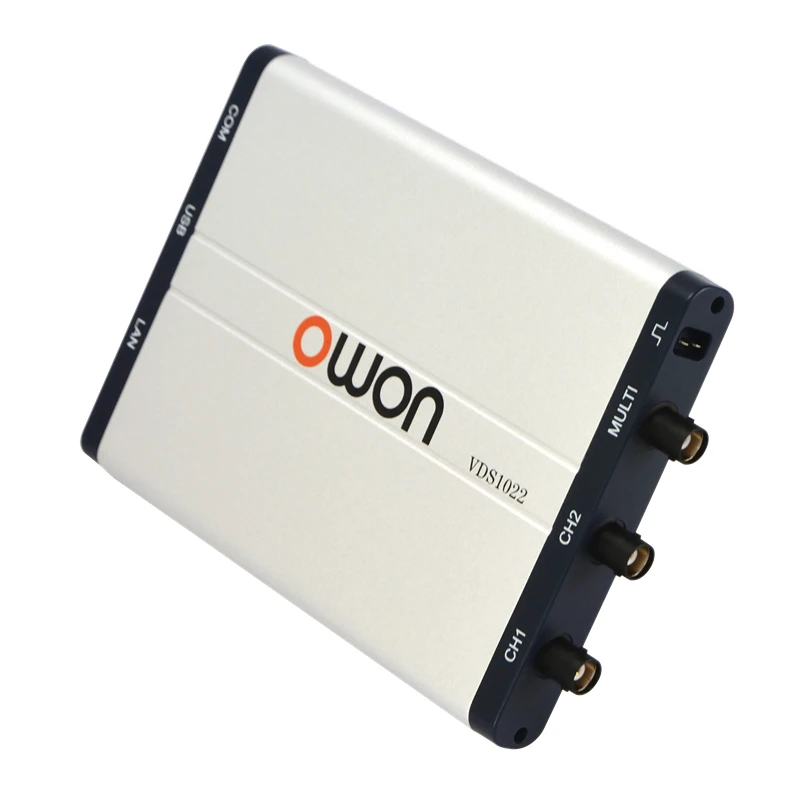

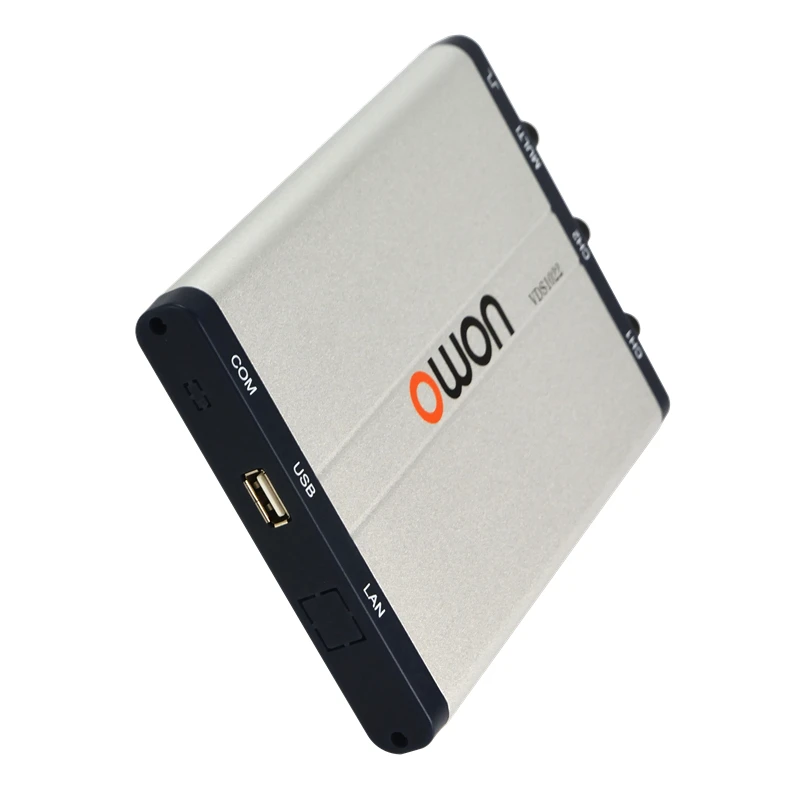

+ Ультратонкий дизайн корпуса, удобная портативность
1.Ультратонкий дизайн корпуса, удобная портативность

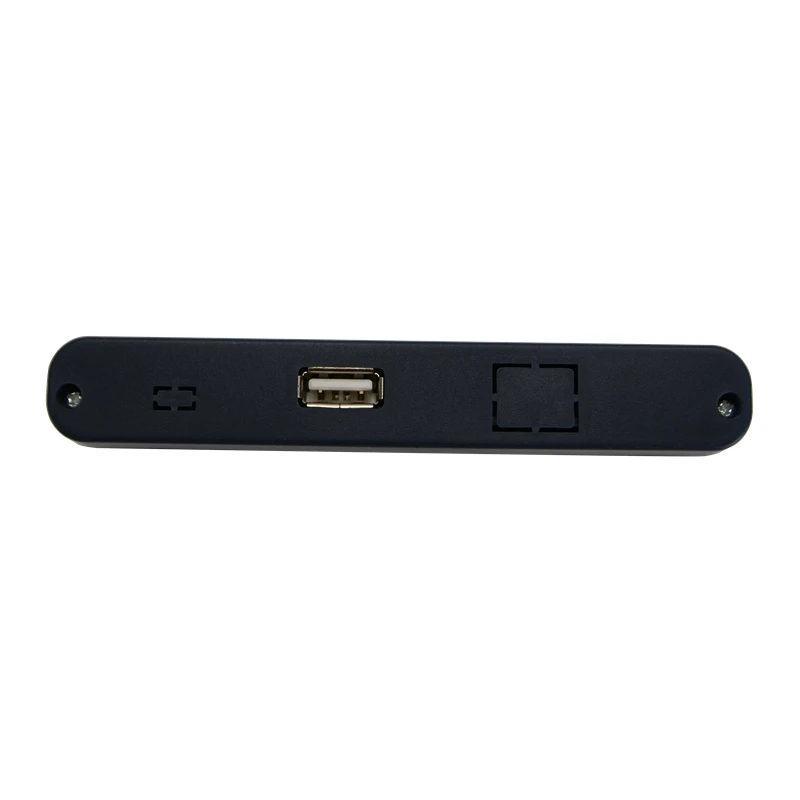

1. Порт RS232 (опционально)
2. Usb-порт: питание через usb-шину, общение с ПК
3. Порт локальной сети (опционально): пульт дистанционного управления

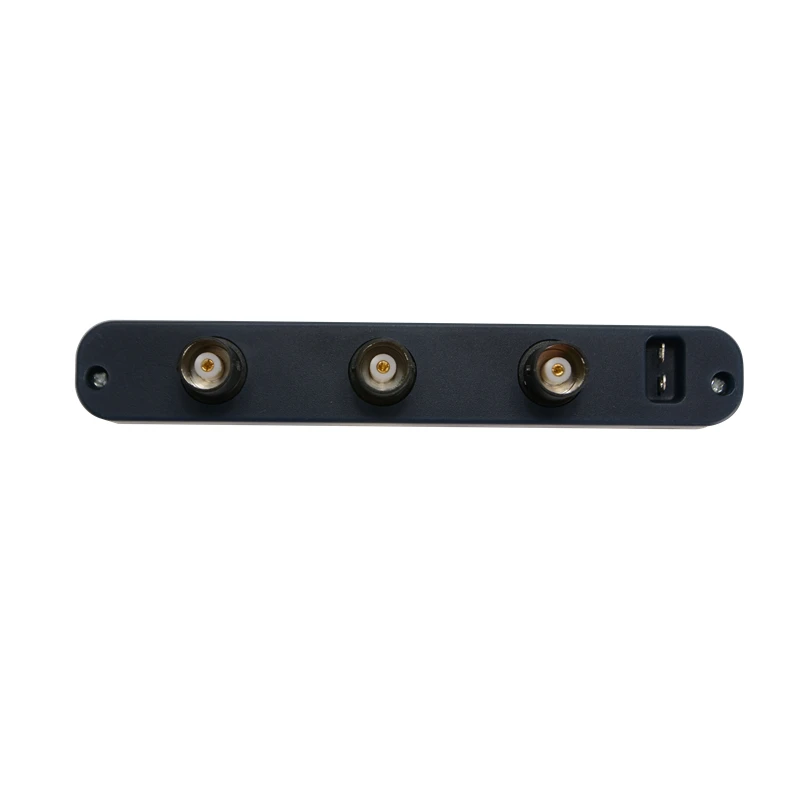

4. Канал 1 вход сигнала
5. Канал 2 Вход Сигнала
6. EXT механизм запуска входного сигнала, триггерного выхода или пропуска/выхода из строя
7. Зонд компенсации: измерение сигналов (3,3 V/1 кГц) выход
Примечание: При общении с ПК через LAN осциллограф должен питаться от адаптера.
2.Длина записи до 10 м
Различные варианты длины записи, макс. 10 м.
3.Опция мульти-триггера
Края, видео, наклон, импульсный и альтернативный
4.Режим X-Y, режим FFT с формой волны, отображаемой на одном экране
Технические характеристики производительности
Модель
VDS1022
Полоса пропускания
25 МГц
Канал
2 + 1 (мульти)
Частота образцов
100MSa/s
Горизонтальные весы (s/div)
5ns/div ~ 100s/div, шаг на 1 ~ 2 ~ 5
Время подъема
≤ 14 нс
Длина записи
5K
Входное соединение
DC, AC, GND
Входное сопротивление
1MΩ ± 2%, параллельно с 10pf ± 5pF
Изоляция каналов
50 Гц: 100 : 1, 10 МГц: 40 : 1
Макс входное напряжение
400 В (PK-PK) (DC + AC,PK-PK)
Точность усиления постоянного тока
± 3%
Точность постоянного тока
Среднее значение ≥ 16: ±(3% при чтении + 0.05div) для △T
Коэффициент затухания зонда
1X, 10X, 100X, 1000X
LF ответ (AC, -3 дБ)
≥ 5 Гц (на входе, AC муфта, -3 дБ)
Частота дискретизации/точность реле времени
150ps
Интерполяция
Sin (x) /x
Интервал (△T) точность
(Полная полоса пропускания)
Один: ± (1 интервал времени + 100ppm × Чтение + 0.6ns), средний> 16: ± (1 интервал времени + 100ppm × Чтение + 0.4ns)
Вертикальное разрешение (A/D)
8 бит (2 канала одновременно)
Модель
VDS1022
Вертикальная чувствительность
5 мВ/div ~ 5V/div
Тип триггера
Края, пульс, видео, наклон, альтернативный
Режим запуска
Авто, нормальный, одиночный
Уровень триггера
± 5 делений от центра экрана
Режим приобретения
Образец, пиковое определение и среднее
Линейный/FieldFrequency (видео)
Стандарт NTSC, PAL и SECAM
Измерение курсора
△V и △T между курсоры
Автоматическое измерение
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA to B,+ Width, + обязанность,-обязанность
Математика формы волны
+, -, ×, ÷, Invert, FFT
Лисаджус фигурка
Полоса пропускания
Полная пропускная способность
Разница в фазе
± 3 градуса
Интерфейс связи
USB2.0
Многофункциональный
Интерфейс
Тип сигнала
Синхронизированный вход/выход, пропуск/сбой, внешний триггер
Стандарт Уровня
TTL
Питание
5,0 V/1A
Энергопотребление
≤ 1,5 W
Размеры (W×H×D)
170 × 120 × 18 (мм)
Вес (без посылка)
Около 0,26 кг

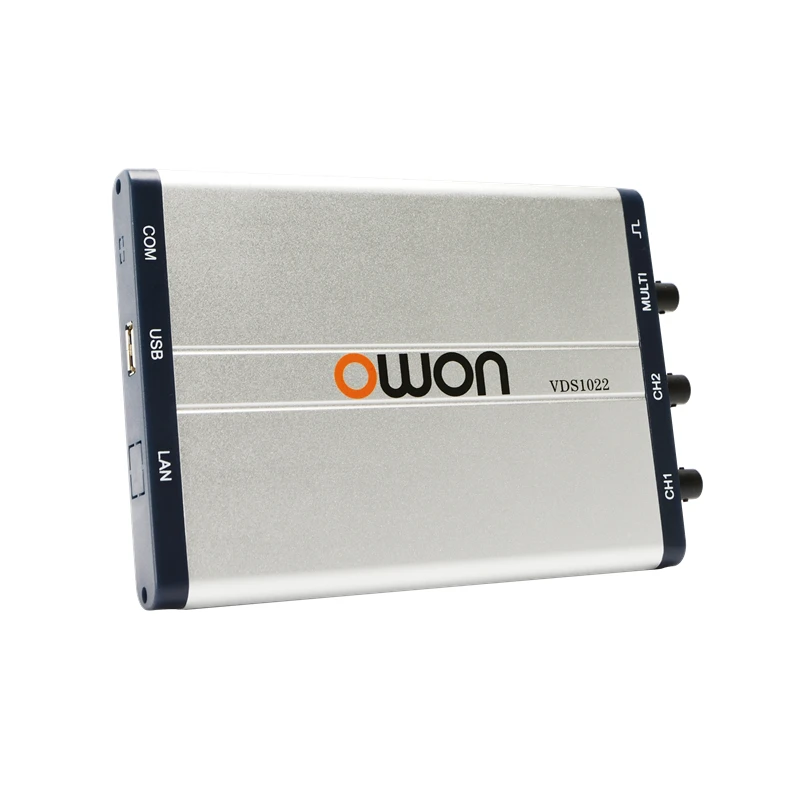

Дисплеи продукта:
