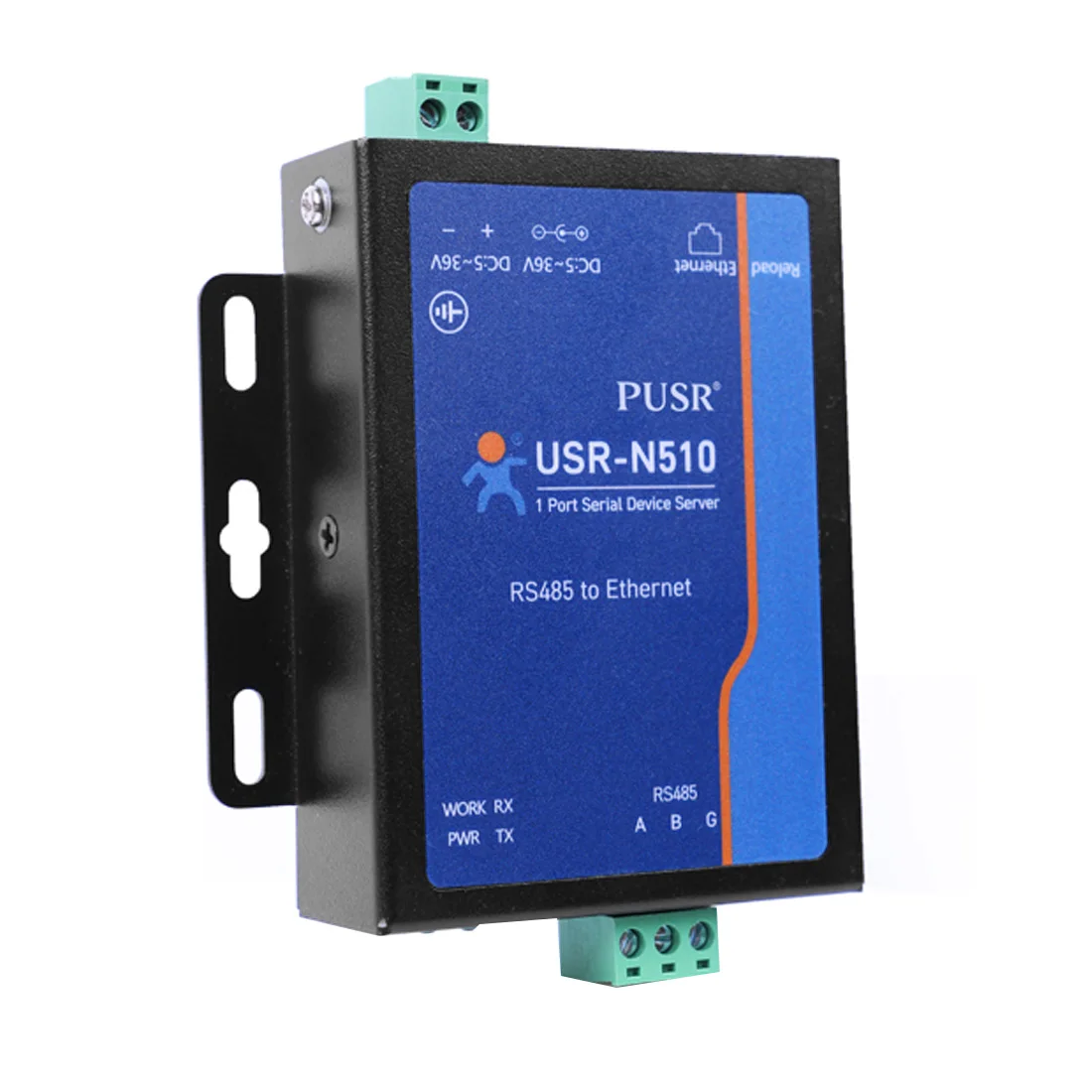

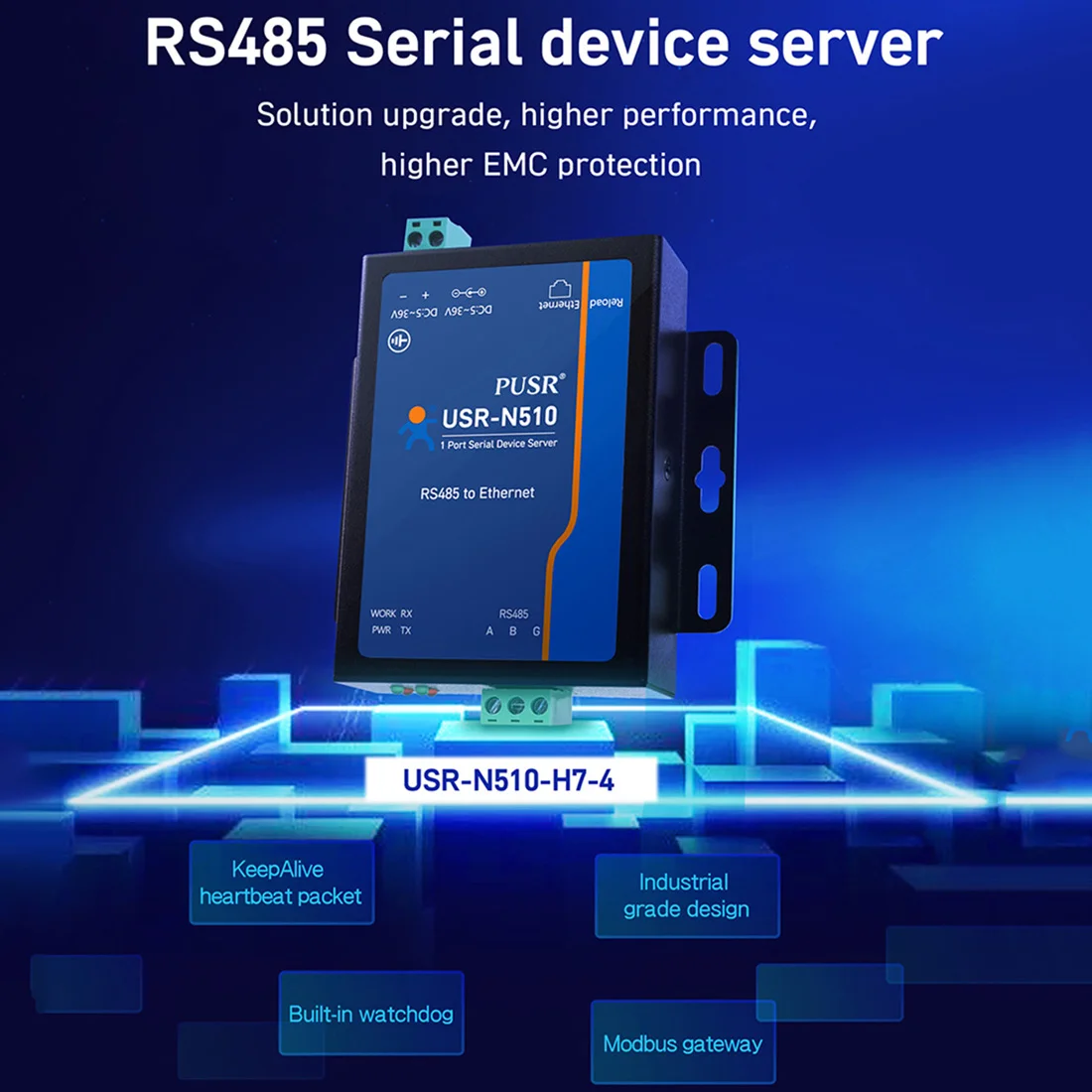

USR-N510 (версия H7)
1 порт Последовательный RS485 в Ethernet конвертер MQTT шлюз
Modbus Gateway USR-N510 (версия H7)-новая модель, которая увеличивает функции Modbus RTU до MQTT, SSL/TLS. Он также может осуществлять двунаправленную прозрачную передачу между RS232/RS485/RS422 и сетью.● Функция MQTT, печать и подписка тем могут быть подтверждены до 16● Функция обработки данных EDGE, Поддержка конфигурации 32 узлов. Данные могут быть сообщены на сервер● Функция SSL/TLS, поддерживает двунаправленный контроль для обеспечения безопасности передачи данных● Шлюз Modbus: Modbus RTU в TCP, Modbus RTU в json-адрес, Modbus омоложение, Edge computing● Поддержка подключения к AWS ( Aazon Cloud) под MQTT + SSL
Промышленный грMQTT/SSL/TLSПодключитесь к AWSUSR-N510 (версия H7) Шлюз Modbus1 порт последовательный конвертер Ethernet
RS232/485/422 3 в 1
Функция SSL/TLS,Поддерживает двунаправленный контроль
Modbus RTU к конвертеру TCPModbus RTU в JSON
Modbus для голосованияПериферийных вычислений

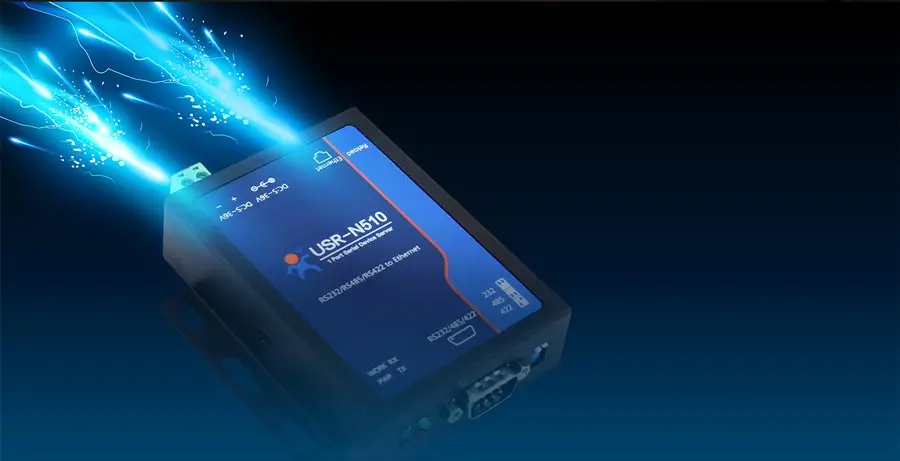

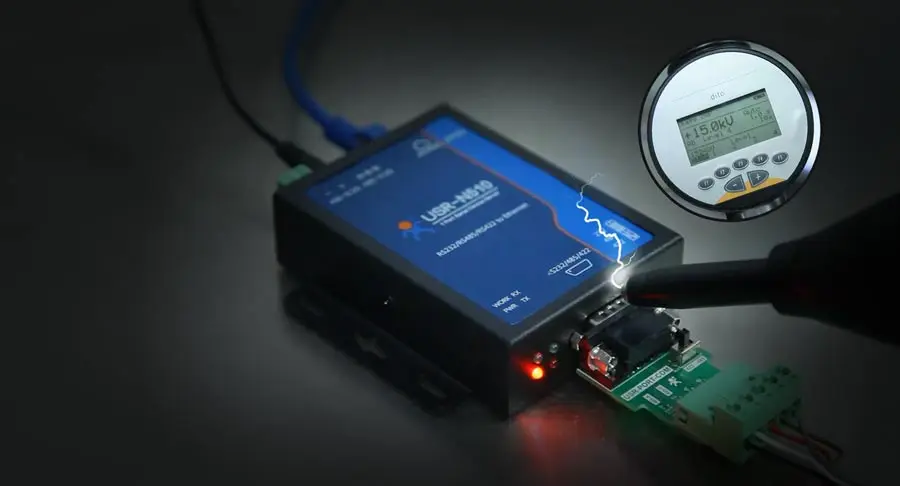

Защита от статического электричестваУровень 3
Воздушное охлаждение +-8KVКонтакт +-8KV
Защита от скачков напряжения:Уровень 3ЭПС защиты:Уровень 3

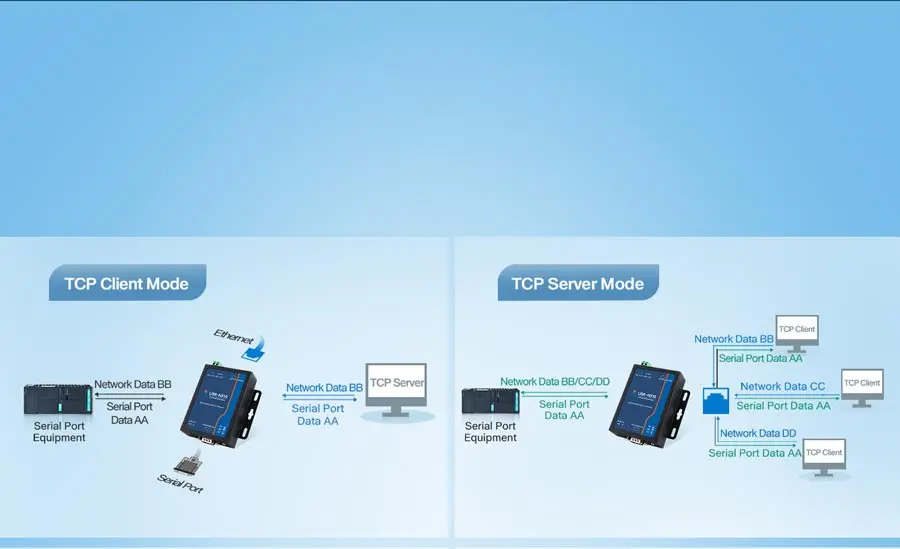

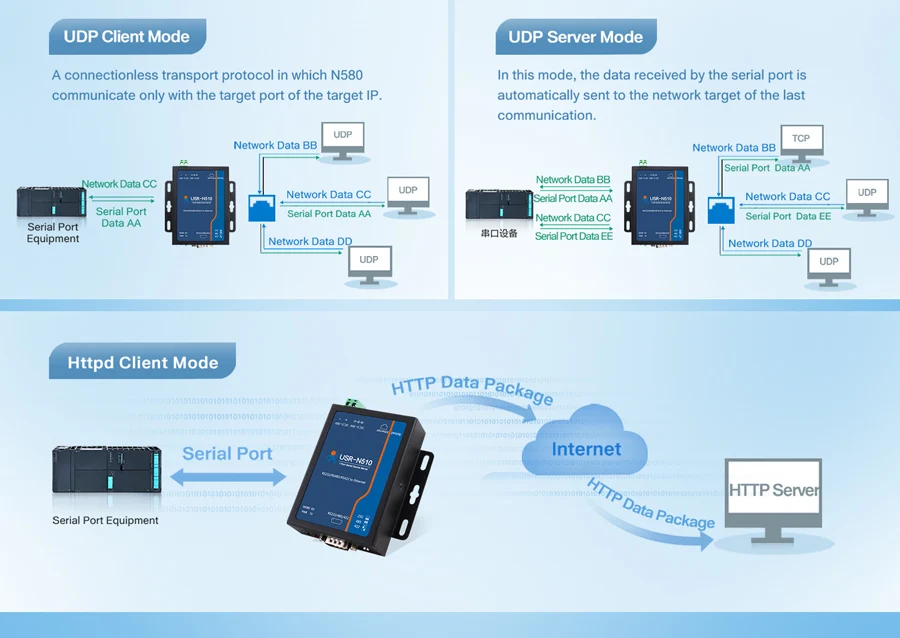

Свободный выбор нескольких режимов работы
Шлюз Modbus N510 поддерживает TCP клиент, TCP сервер, UDP клиент, UDP серверHttpd Client (позже поддерживает MQTT Client) и другие режимы; Только Простая конфигурация,Вы можете достичь функции передачи данных.
Легкий протокол MQTT
MQTT 3,1 и 3.1.1 оба поддерживаются, имеет SSL/TLS безопасность,Поддерживает максимум 16 тем одновременно,16 тем подписки одновременно.

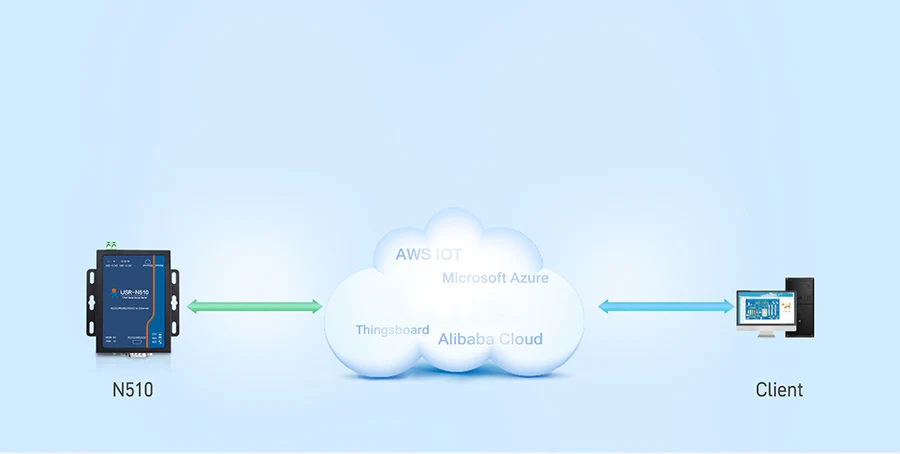

MQTT посредника

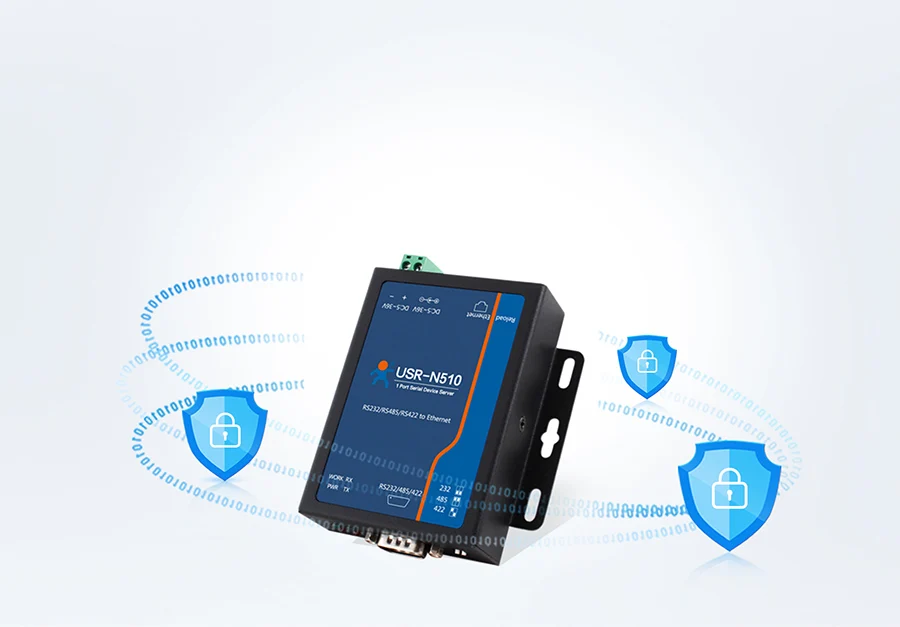

Шифрование связи, безопасность и надежность
Поддержка шифрования SSL/TLS в TCP клиенте, клиенте HTTP и MQTT режимах работыПоддерживает двухсторонние сертификаты аутентификации Безопасная передача данных пользователя,Применимо к конфиденциальности сценариев

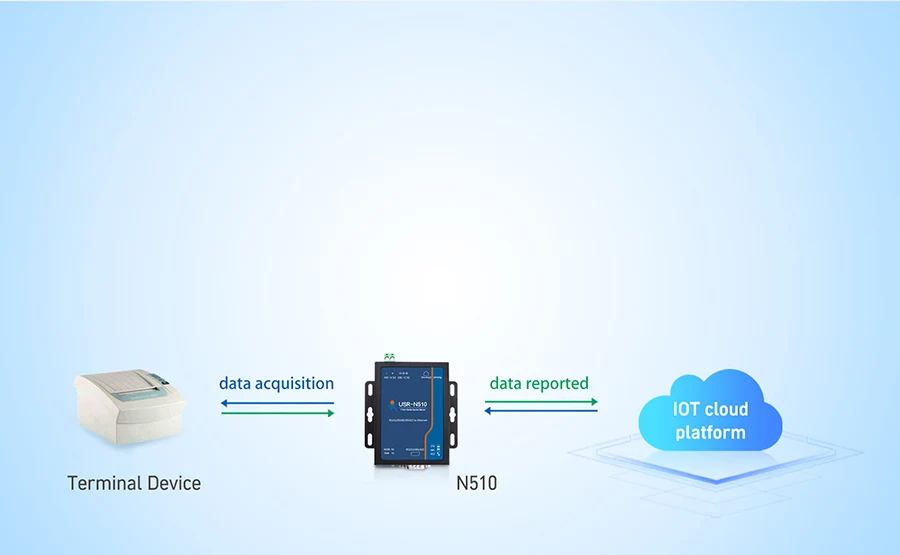

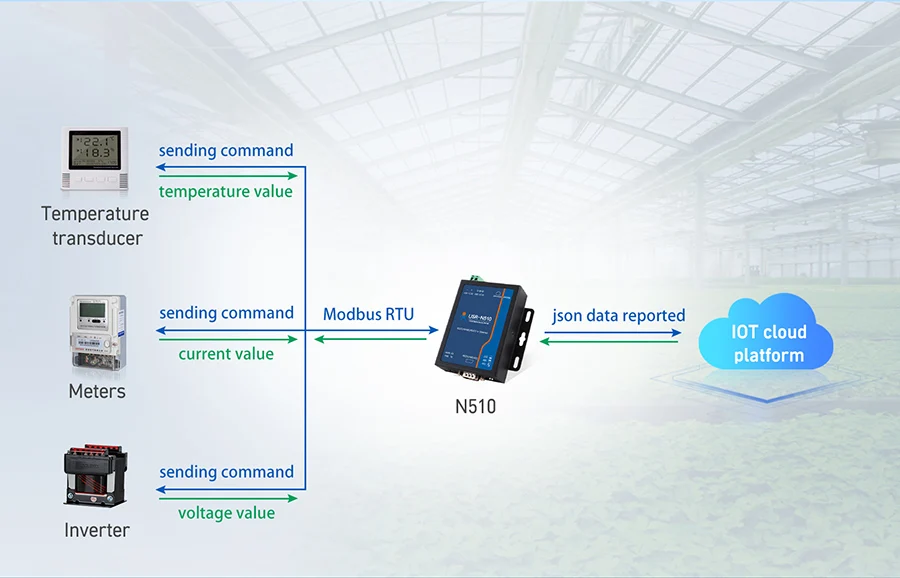

Простая и быстрая функция обработки кромок
Поддерживает json-формат, Простая конфигурация,Шлюз Modbus N510 может активно собрать необходимые данные и отчетДо 32 узлов могут быть сообщены, вы можете выбрать для меняя или меняя отчет.Когда данные нескольких устройств сообщаются одновременно,Edge computing gateways может эффективно уменьшить давление на сервер.
Блок-схема

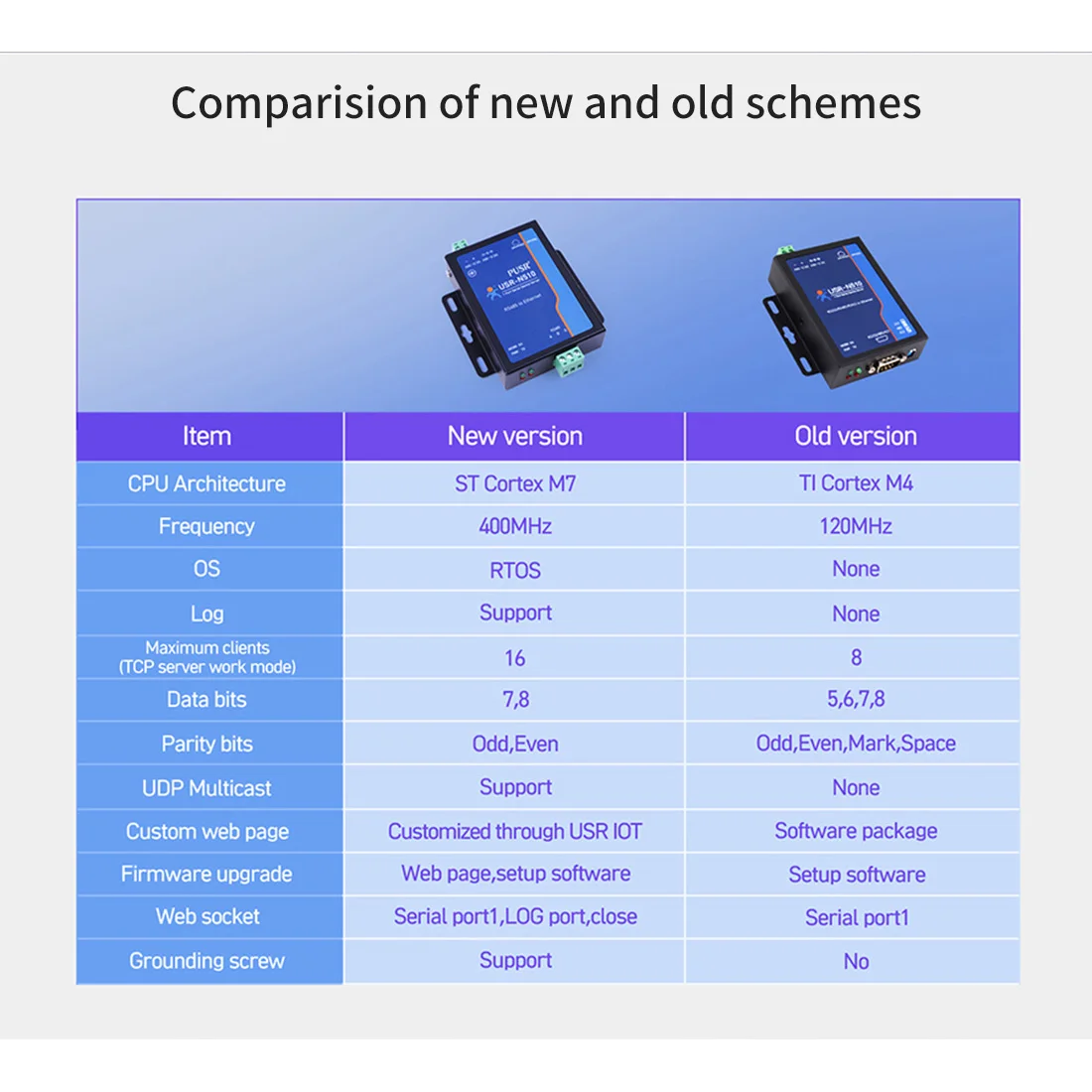

Soc core STMicroelectronics

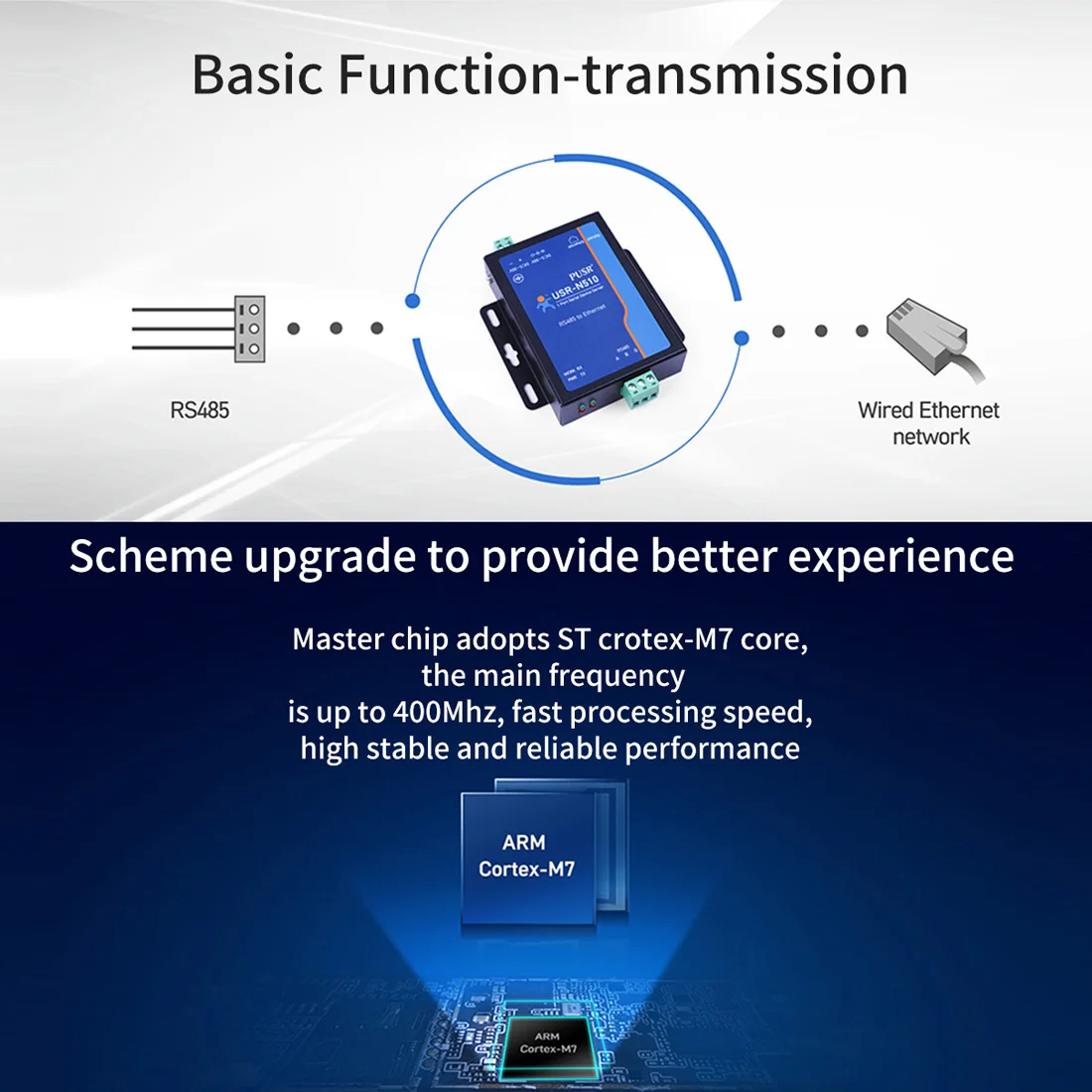

Промышленный гигантский ST чип схема, ARM архитектура Cortex M7,Более высокая масштабируемость, достаточные ресурсы, низкая задержка
Информация о системеПроцессорCortex-M4Основная частота120 МГцФлэш-память512K байт
EthernetНомер порта1Стандарт резьбового соединения8 pin RJ45Скорость10/100 Мбит/с, MDI/MDIX, автоматическое переключение между перекрестным и прямым соединениемЗащита2КВ электромагнетизм изоляции, оболочки изоляции блокировкиСетевой протоколIP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP, веб-розетка, Httpd client,SSL/TLS. MQTTПолучить буферМакс буфер 16k байт
Серийный номерНомер порта1Стандарт резьбового соединенияRS-232: DB9 контактный тип, RS-485: 2 провода (A +,B-), RS-422 (A,B,Y,Z)Скорость передачи информации в5,6,7,8Стоп-бит1,2Проверьте БитНет, ровный, нечетный, пробел, отметкаСкорость передачи данных600bps ~ 230,4 кбит/сРегулятор давления газаRTS CTSБуфераОтправка и получение 2k байтов соответственноЗащитаRS-485: Антистатический 2КВ, молниезащитаRS-485 выдвижной и выдвижной резистор2,2 KΩ
Программное обеспечениеВиртуальный Серийный (USR-VCOM)Windows 2000 или выше (32 бит/64 бит)КонфигурацияВстроенная веб-страница, программное обеспечение компьютерной настройки, последовательная команда

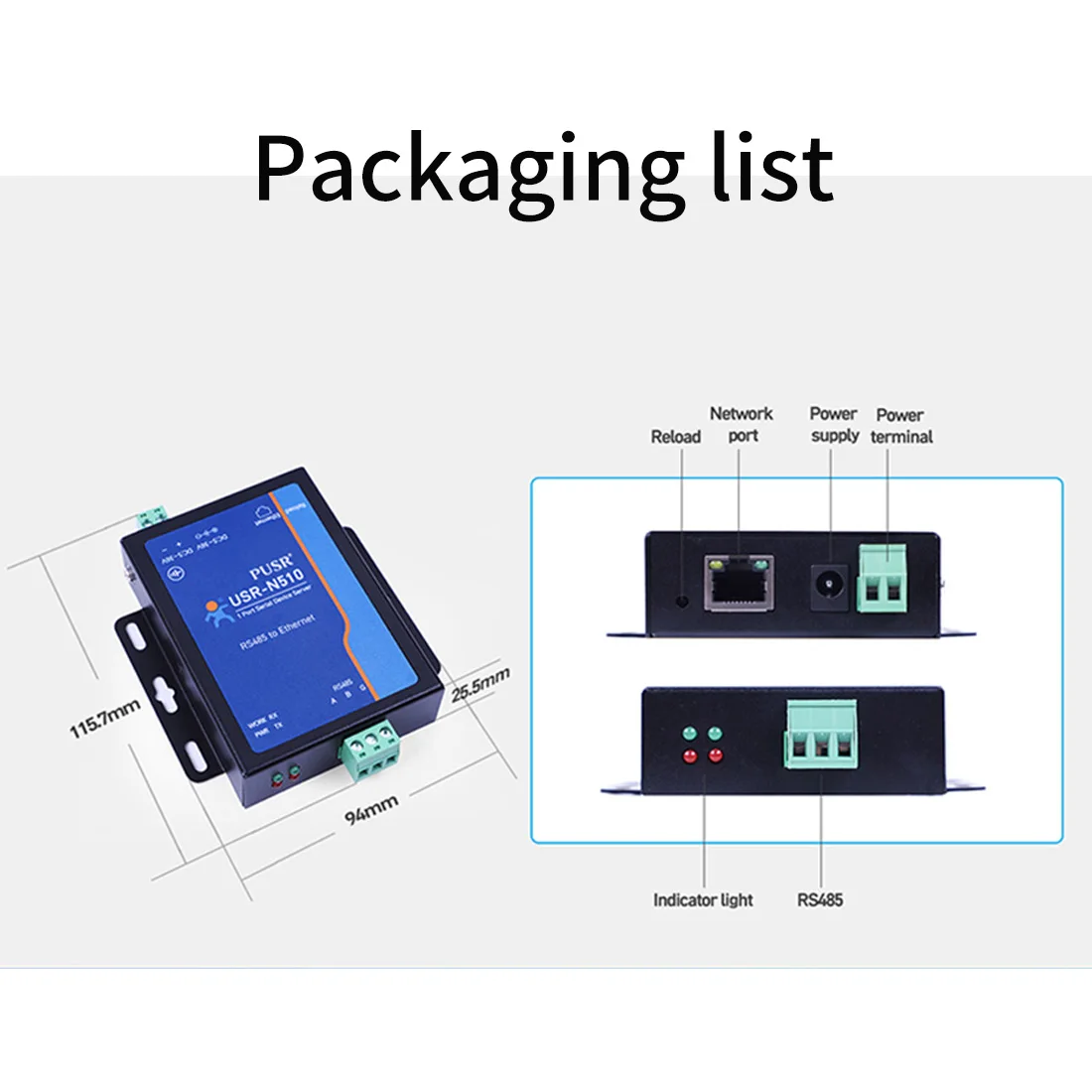

Основной параметрРазмер88x81x24 ммРаботая Temp.-40 ~ 85 °C (промышленность)Температура хранения.-40 ~ 85 °C, 5 ~ 95% RH (без конденсации)Входное напряжениеПостоянный ток 5 ~ 36 ВРабочий ток53mA @ 12 ВМощность<1 Вт
ПодробнееСертификатCE,FCC,ROHSГарантия2 года
