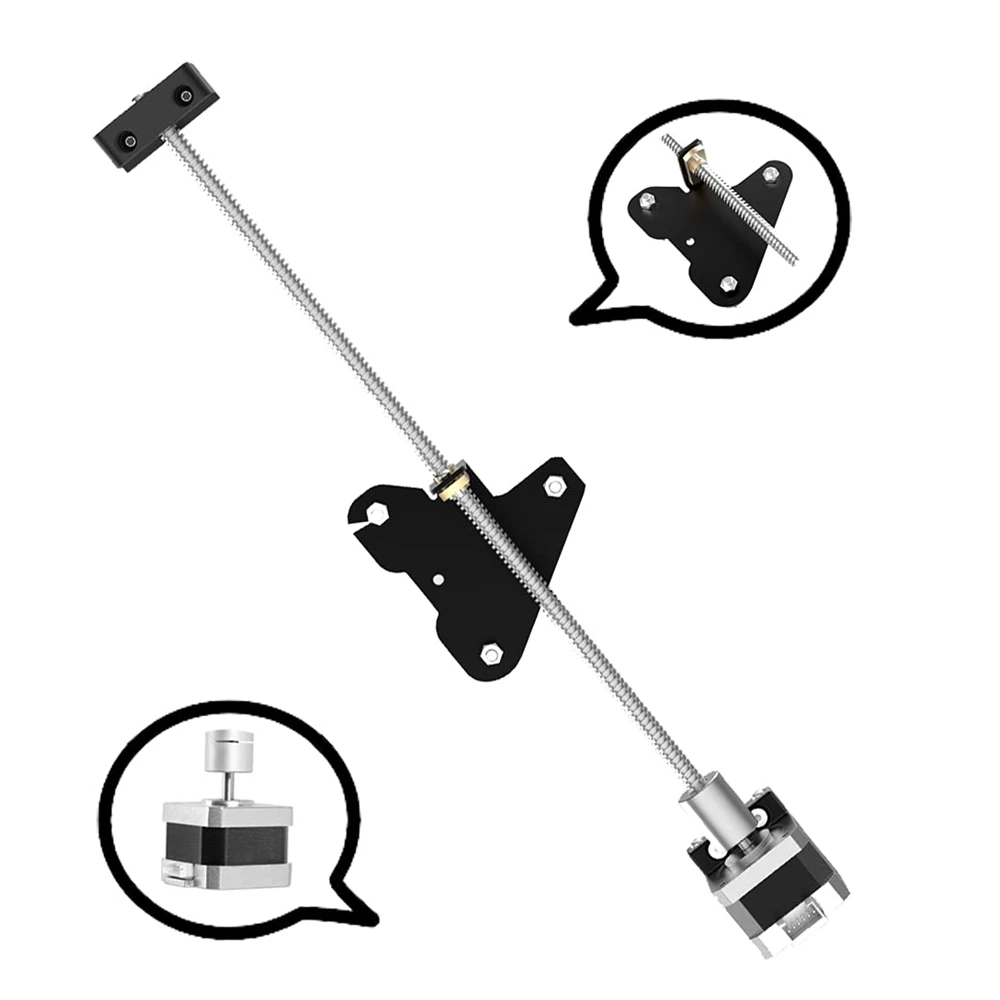

Комплект для модернизации двойной оси Z с шаговым двигателем со свинцовым винтом для Creality Ender 3Ender 3 ProEnder 3 V2, детали для 3D-принтера

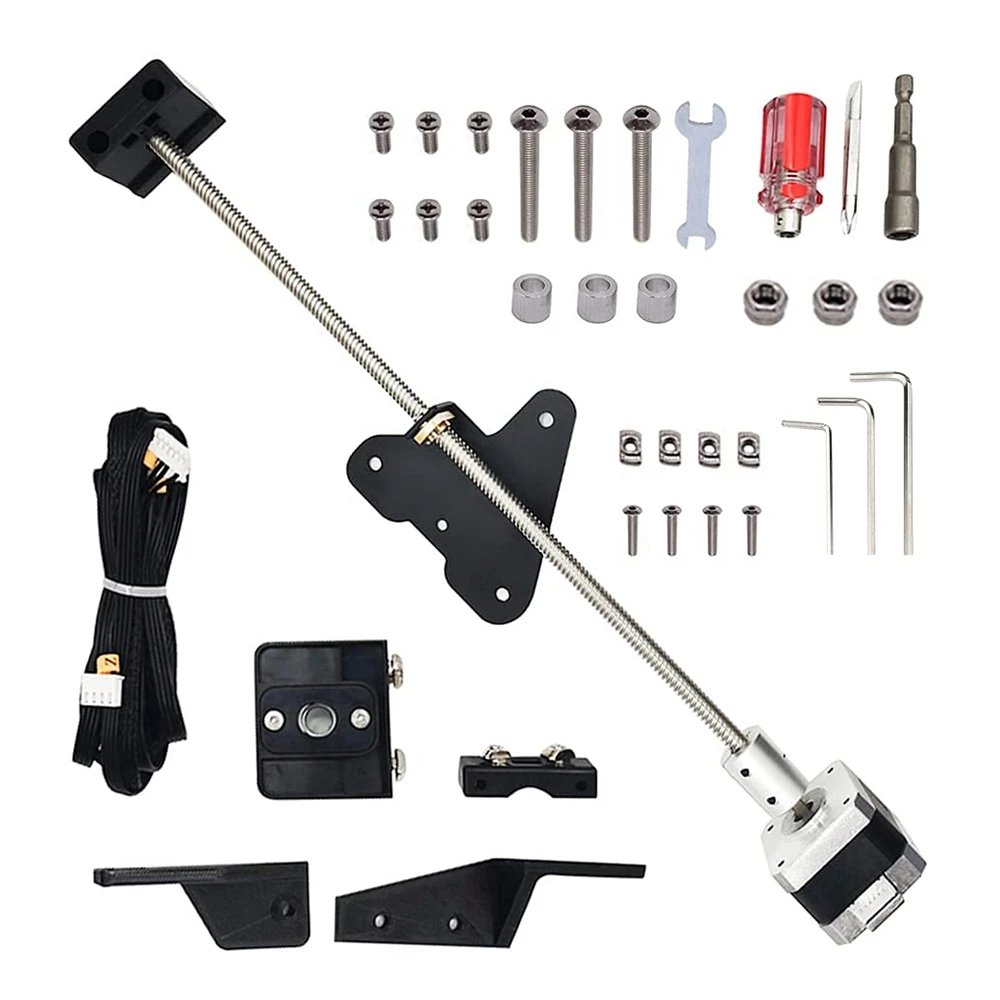

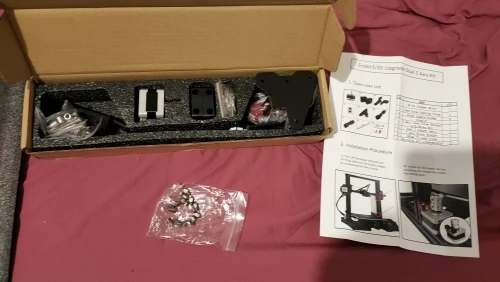

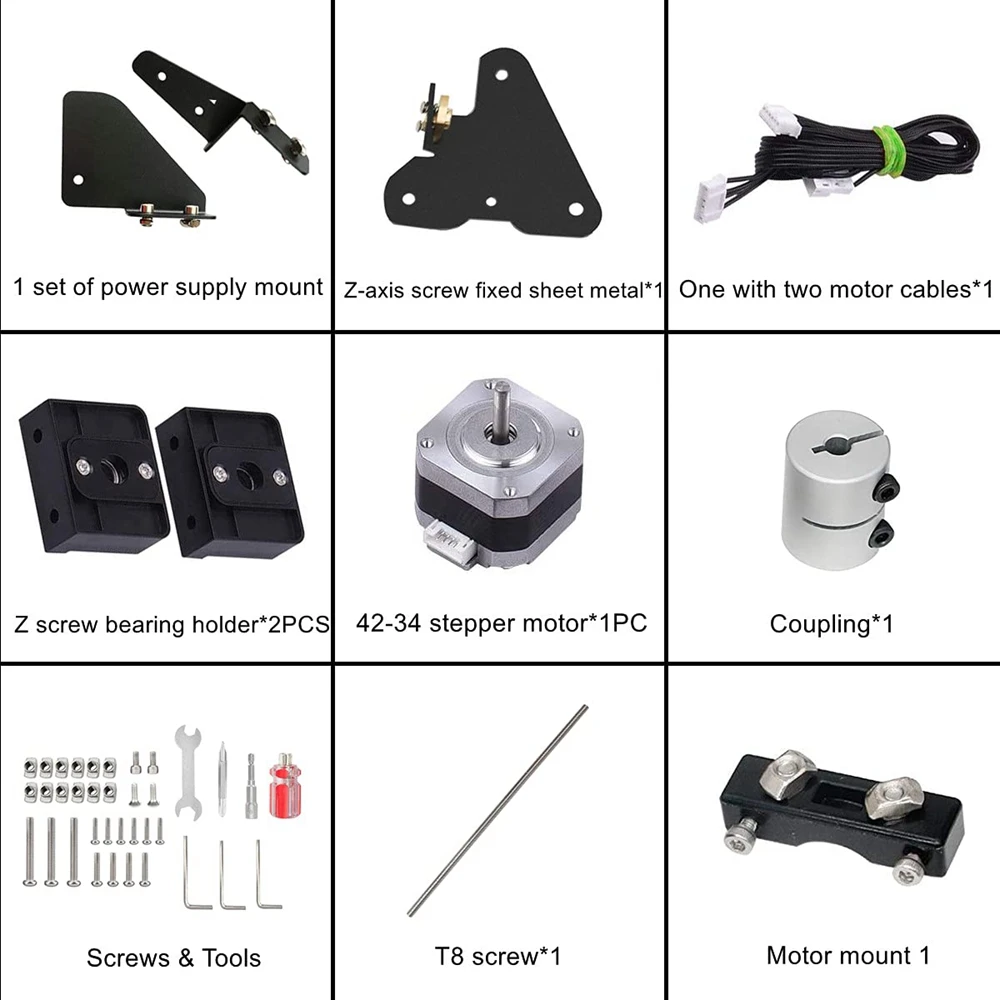

Посылка включает в себя:

1 шт. 42-34 шаговый двигатель

2 шт. свинцово-винтовой подшипник

1 комплект держателя блока питания

1 шт. муфта

1 шт. z-осевой свинцовый винт кронштейн

1 шт. двойной Z шаговый кабель

1 шт. Z Кронштейн двигателя с винтами и Т-образными гайками

1 шт. 365 мм T8 свинцовый винт

1 комплект, соответствующие всем Винтам и инструментам

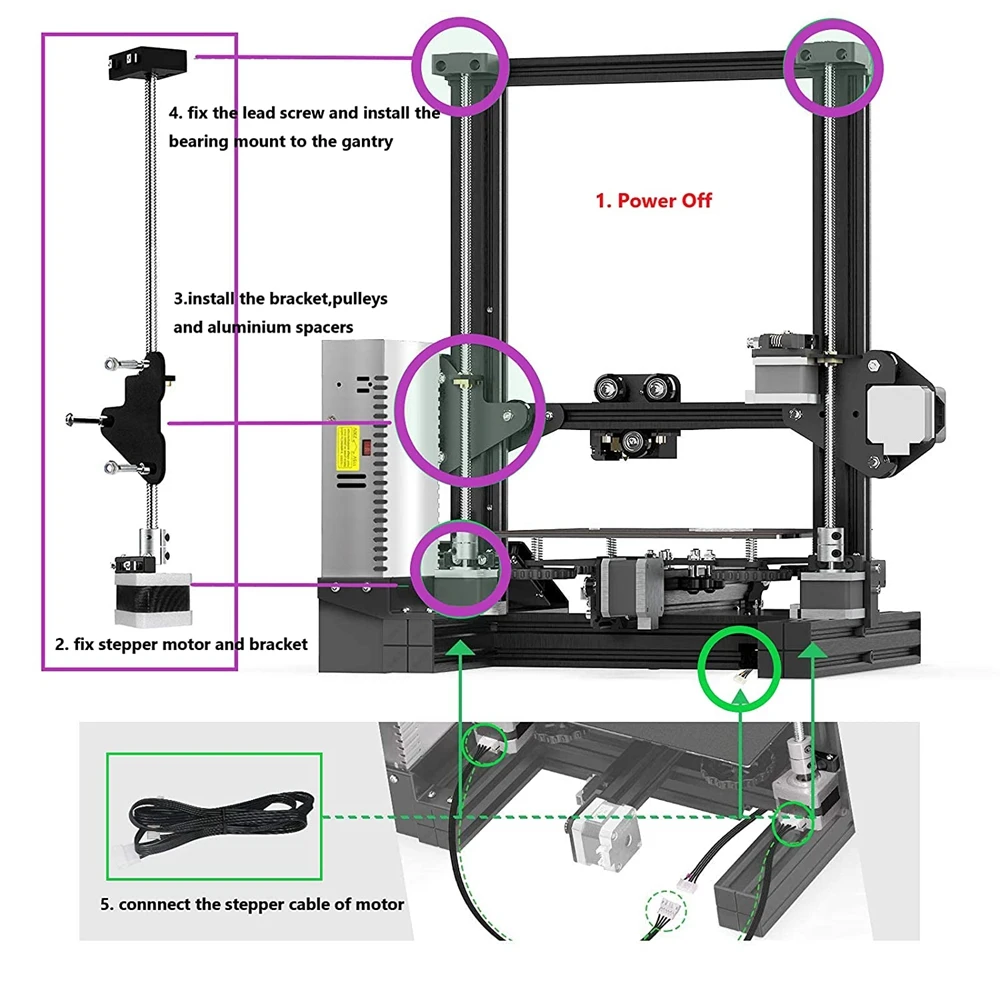

Шаг установки:

1) Выключите принтер, отсоедините шнур питания, затем используйте шестигранный ключ, чтобы ослабить два винта, которые фиксируют источник питания, а затем удалите источник питания.

2) Установите муфту на шаговый двигатель и затяните винты. Используйте винты с шестигранной головкой и кронштейн для оси Z для фиксации двигателя на алюминиевом профиле.

3) Снимите все винты шкива листового металла с правой стороны оси X.

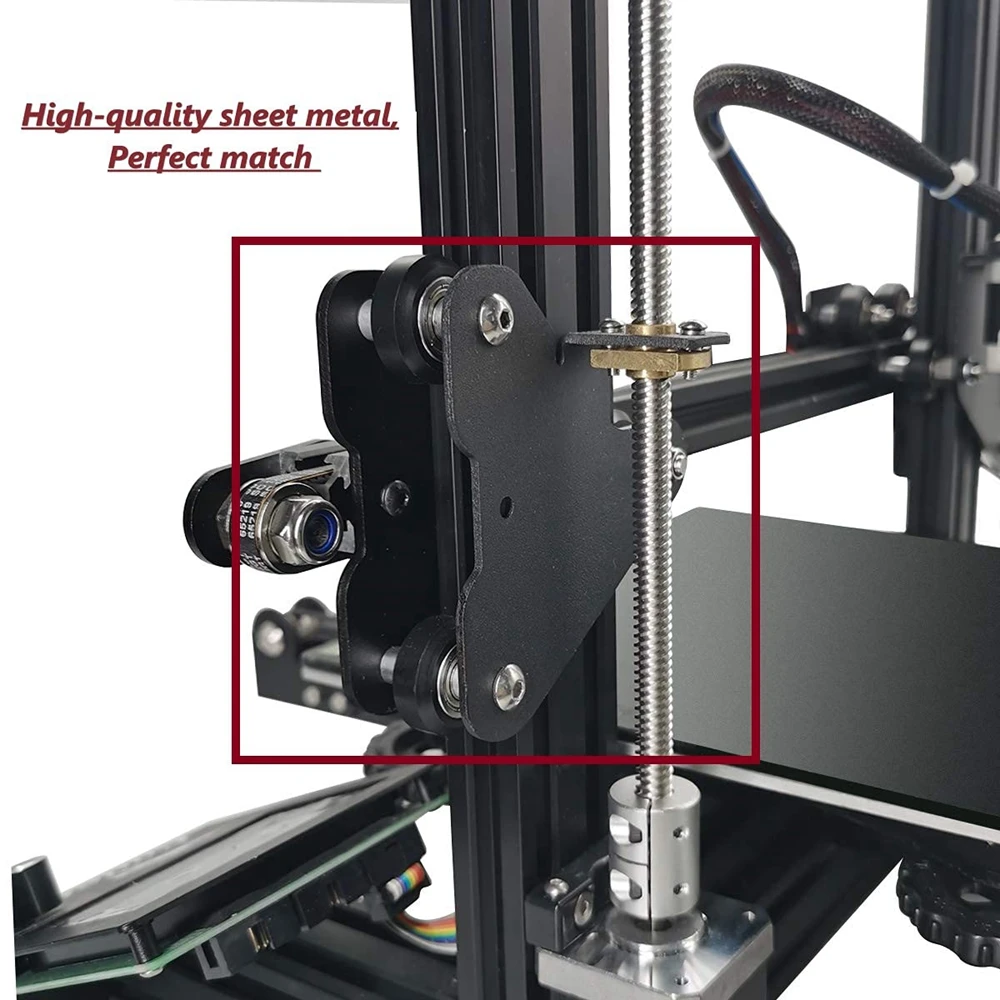

4) Закрепите металлический лист оси Z с помощью длинных винтов и установите его на правый металлический лист оси X. Вкрутите винт T8 в гайку муфты и затяните винт муфты.

5) Установите двойной шаговый кабель Z на материнскую плату и Подключите два Z мотора.

6) Установите винт Phillips и гайку лодки на Держатель источника питания для установки источника питания.

7) поместите направляющую подшипника винта свинца на левую и правую стороны алюминиевого профиля оси X и дайте оси Z подняться до самого высокого положения. Если одна сторона неровная, поверните соответствующий соединитель по часовой стрелке.

8) Установите направляющую подшипника свинцового винта и затяните винты, обратите внимание на положение выравнивания монтажного основания.
