Конфигурация машины:
1. Все продукты оснащены 2 линиями BNC.
2. Запасные части не оснащены внешним источником питания 24 В. Источник питания положительный и отрицательный.
3. Изделия из алюминиевого сплава не подходят для шнура питания 220 В.
4, с функцией автоматического сканирования, внешний переключатель запуска не подходит!
Движение кривой
Функция сканирования
Истинный двойной канал
Одновременный дисплей
Программный контроль
Внутреннее сопротивление
Частота
Напряжение
Питание
Прочие Функции

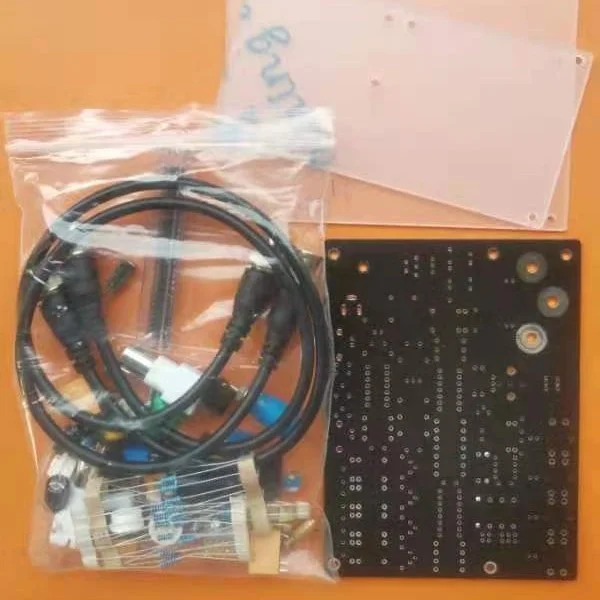

Чехол

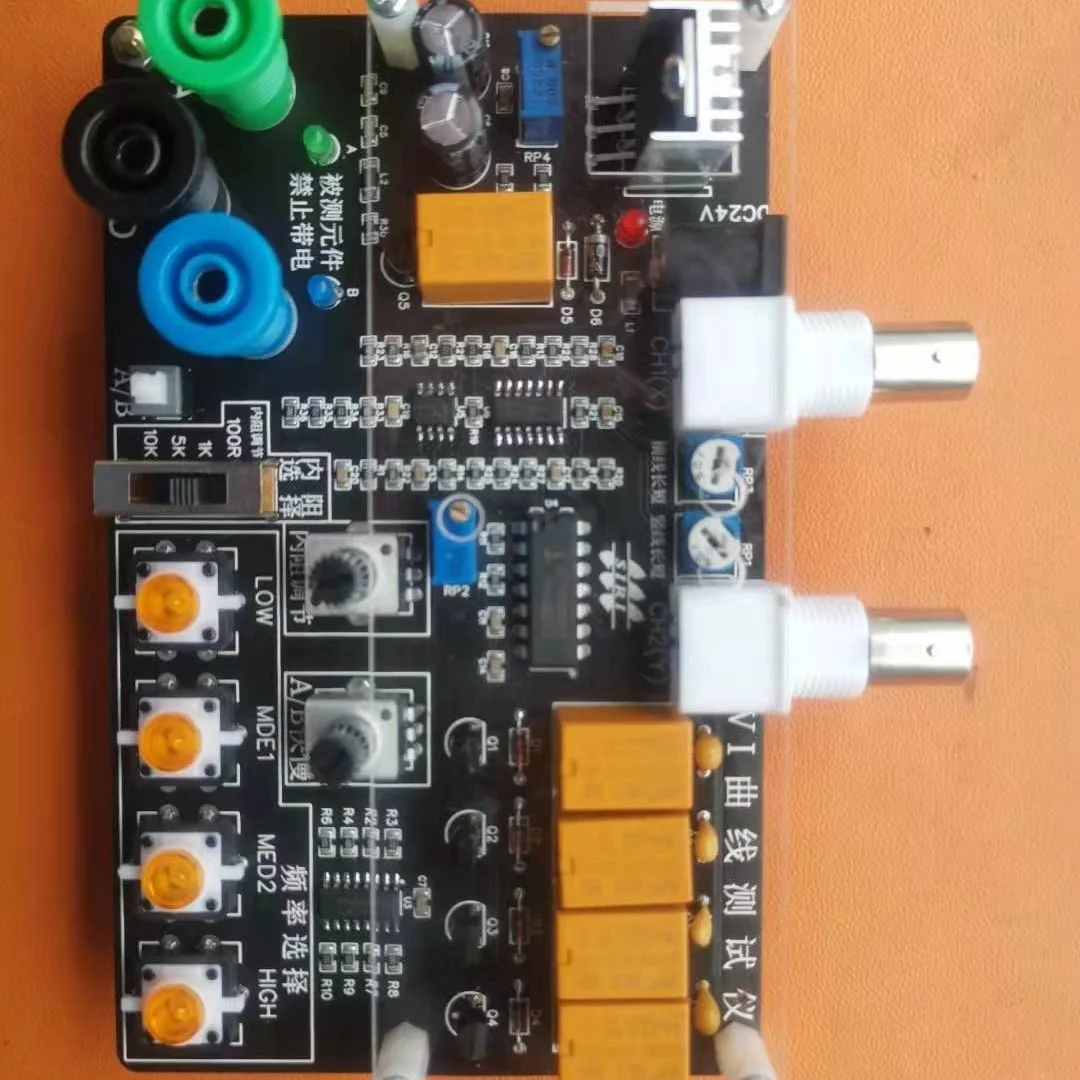

Модель 3
4 + 1
4
1
Outside24V
Бесступенчатое регулируемое внутреннее сопротивление
Верхний и нижний акрил

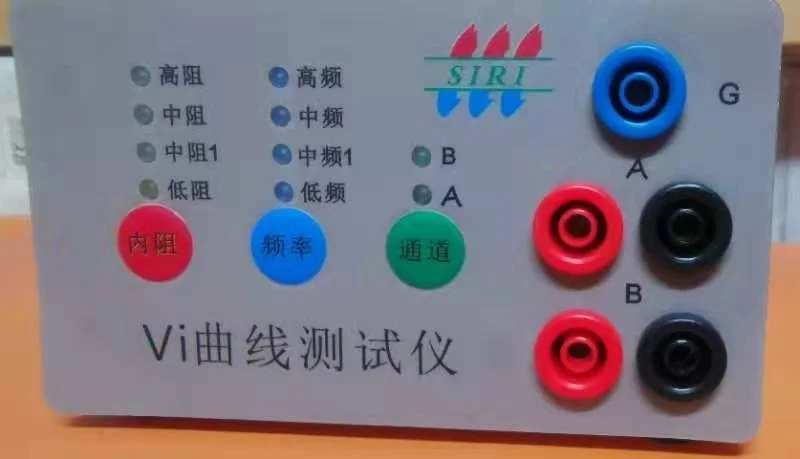

Модель 1
Да
Да
4
4
1
Within220
Алюминиевый сплав

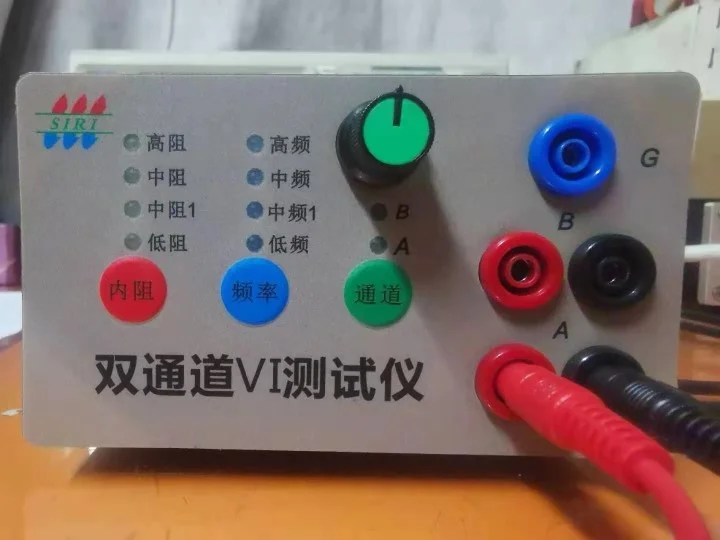

Модель 2
Да
Да
Да
Да
Да
4
4
1
Within220
Алюминиевый сплав
Анализ кривой VI, также известный как ASA, не включает принцип цепи и не требует, чтобы цепь была в рабочем состоянии, таким образом, он используется для обнаружения неисправностей плат без чертежей и оборудования (без онлайн-обнаружения). Печатная плата безопаснее, потому что нет необходимости заряжать печатную плату. Не включает функцию устройства на печатной плате, поэтому независимо от того, какой тип устройства состоит из цифровой, аналоговой, цифровой-аналоговой смеси, известной функции, неизвестный (например, специальный, программируемый) и так далее, может быть протестирован; Он протестирован узлом цепи (Штырь устройства), в основном не ограничивается упаковкой компонентов на печатной плате. Так как одно устройство можно рассматривать как самую простую печатную плату, технология ASA также может использоваться для обнаружения качества крупных, сложных или функционально неизвестных интегрированных устройств. На самом деле, из-за ограничений ASA является единственным способом для многих пользователей для обнаружения таких устройств. Кроме того, ASA удобен и интуитивно понятен, когда он используется для обнаружения функции дискретных компонентов.
Тип метода сопротивления VI и мультиметр, но сопротивление мультиметра низкое, и прибор использует сигнал переменного тока для стимуляции узла цепи, из-за амплитуды, регулировки частоты, может использоваться близко к амплитуде рабочего напряжения для стимуляции, измеренный график более реальный, С помощью сравнения можно найти узел неисправности. Из-за ограниченного тока, применяемого к компонентам, этот метод не влияет и не повреждает любые компоненты. ASA имеет много преимуществ, и было доказано, что он является быстрым и эффективным методом диагностики неисправностей!
1. Подключите XY осциллографа в соответствии с маркировкой с BNC линией.
2. Установите вертикальную чувствительность 2 В/сетка, горизонтальное основание 5 мс/сетка (цифровой осциллограф в зависимости от разной частоты для регулировки основания, горизонтальная линия не будет отображаться как точка), триггер, если кривая отображается как линия 45 градусов, выберите другой канал триггера. Рисунок: x - y
3, выберите низкое сопротивление, низкую частоту, подключите тестовую ручку, отрегулируйте горизонтальное положение, так что открытая горизонтальная кривая расположена на горизонтальном поперечном валу, короткое Соединение ручки, экран будет отображать вертикальную линию, регулировать вертикальное положение, Так что вертикальная линия расположена на вертикальном поперечном валу.
4, машина имеет 4 внутреннее сопротивление, 4 частоты на выбор, нажмите кнопку, чтобы выбрать внутреннего сопротивления и частоты индикатор светильник будет светильник или похода по магазинам. Нажмите клавишу канала, и он будет мигать в A, B и A/B, который является двойным каналом.
5, другие детали внутреннего сопротивления VI, выбора частоты и определения кривой см. Электронную почту, TSH-210-это руководство зарубежного продукта, также можно сказать, что это учебник, мы предлагаем вам внимательно прочитать.
6. Выбор внутреннего сопротивления очень важен, неправильное внутреннее сопротивление сделает кривую открытой или короткой кривой, наиболее чувствительной является 45 градусов кривой, для сопротивления, диода, кривая синтеза индуктивности конденсатора, попробуйте сделать кривую синтеза на 45 углов.
Tr-210 Спецификация роли внутреннего сопротивления есть много примеров, пожалуйста, будьте внимательны, чтобы прочитать и понять! Внутреннее сопротивление похоже на файл сопротивления мультиметра указателя, вы используете R1 файл, измерительная игла сопротивления справа, 10K,20K сопротивление, в VI кривой является горизонтальной линией, вы не можете отличить, с большим внутренним измерением сопротивления небольшого сопротивления, указка слева, в VI warp-это вертикальная линия, Вы также не можете быть разделены. Инструмент имеет 4 внутренних сопротивления, установить опыт отечественных заводов, и те только 1 внутреннее сопротивление инструмент эффект отличается, некоторые выглядят одинаковой кривой, вы найдете его с различным внутренним сопротивлением. Привычные вещи, рекомендуется покупать больше, прежде чем, например, официальный сайт, чтобы посмотреть на кривую VI этого аспекта, меньше объездов.
