Последнее обновление: 04.04.2022

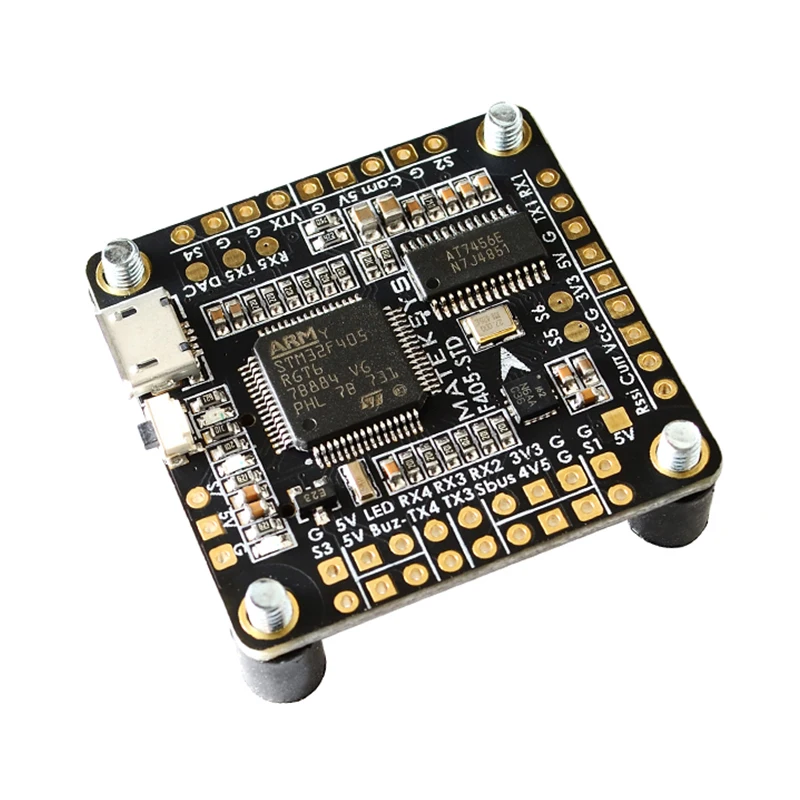

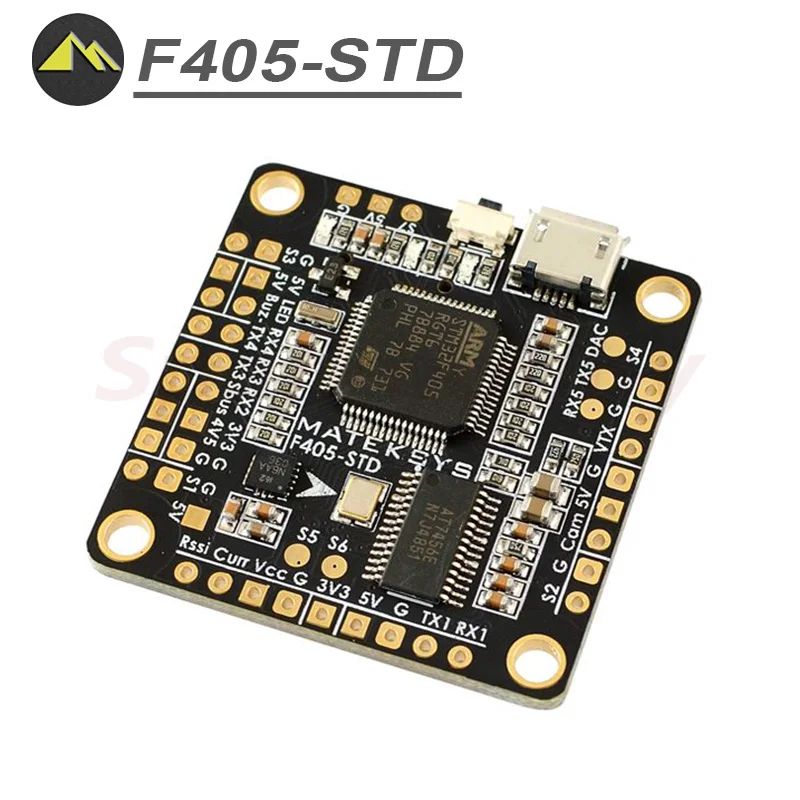

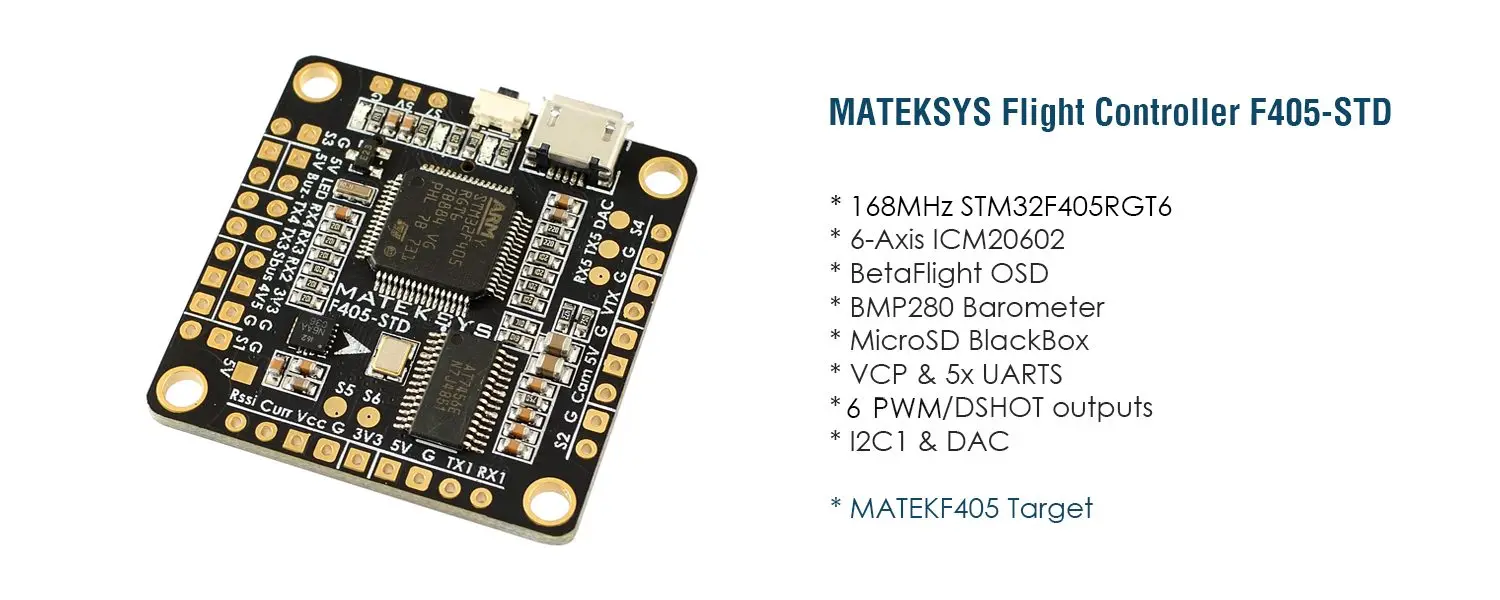

Товар: Полетный контроллер Matek F405-STD

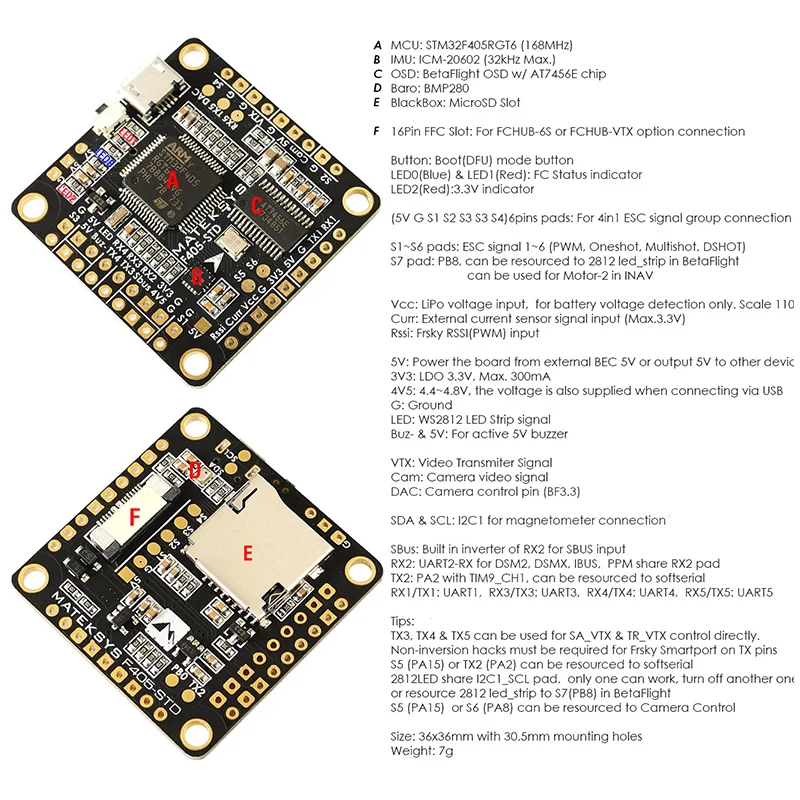

Параметры:

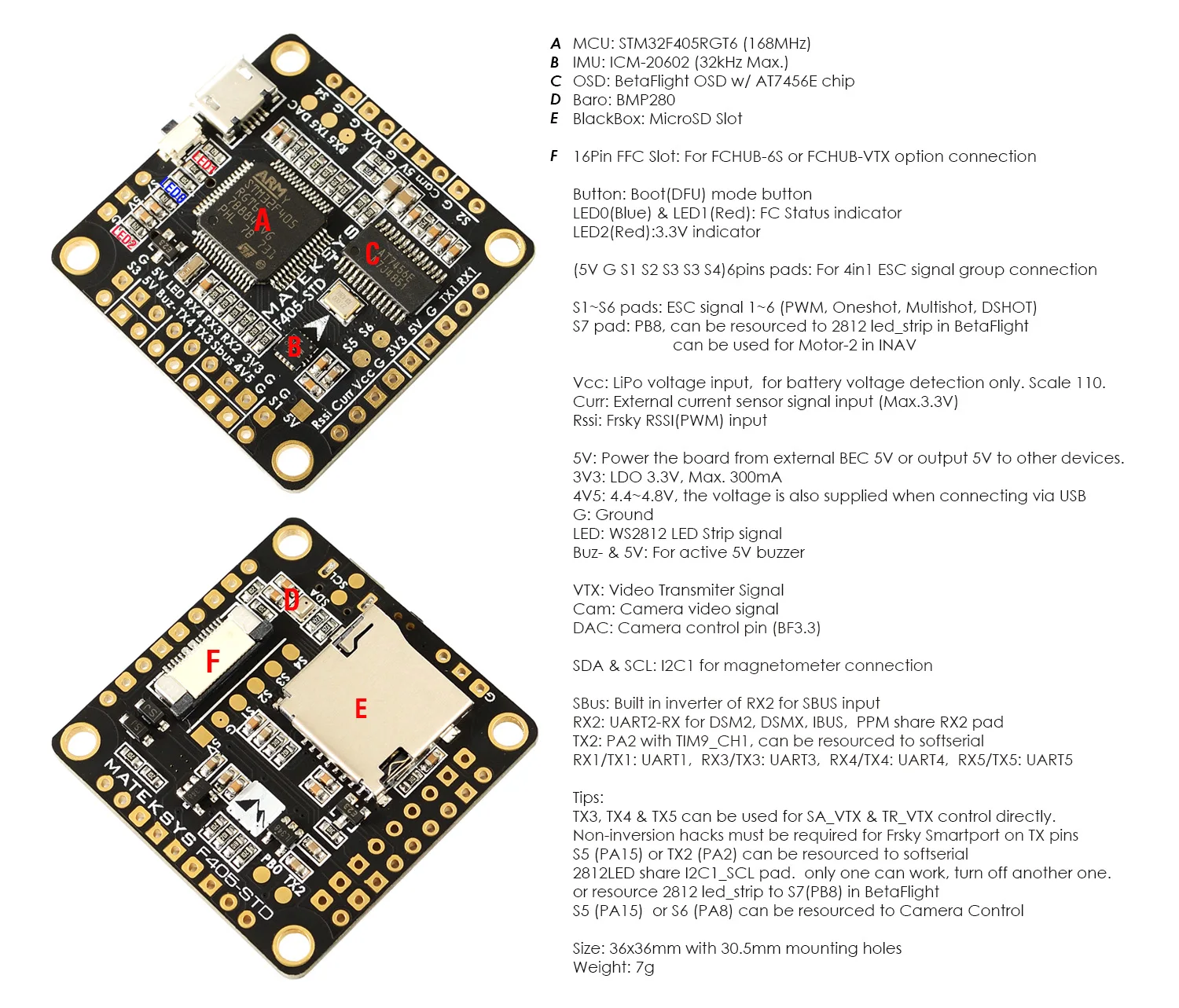

MCU: 168 МГц STM32F405RGT6
IMU: 32K ICM20602 гироскоп/акселерометр (SPI)
Баро: BMP280 (I2C)
OSD: BetaFlight OSD w/ AT7456E чип
Черный ящик: слот для карты MicroSD (SD/SDHC)
VCP, UART1, UART2, UART3, UART4, UART5
Встроенный инвертор для ввода SBUS (UART2-RX)
PPM/UART общий: UART2-RX
SoftSerial на TX2, S5 или S6 опционально
Управление камерой на S6 или DAC опционально
Поддержка протокола Smartaudio и Tramp VTX
Датчик напряжения батареи: 1:10
Датчик тока: нет (FCHUB-6S, FCHUB-VTX, FCHUB-W вариант)
BEC 5В: нет (FCHUB-6S, FCHUB-VTX, FCHUB-W вариант)
LDO 3,3 V: Max.300mA
I2C1 SDA & SCL: Да
WS2812 Светодиодная лента: Да
Бипер: Да
RSSI: Да
3x светодиодов для FC статус (синий, красный) и 3,3 V Индикатор (красный)
6x PWM / DShot выходы без коллизии
2x 2812LED выходы опция
5x UARTs
1x группа 5 В/g/S1/S2/S3/S4 колодки для 4в1 ESC сигнала/GND
4x пар угловых подушечек для ESC сигнала/GND соединений (DSHOT совместимый)
1 пара подушечек I2C1
1x Боковая кнопка для режима загрузки (DFU)

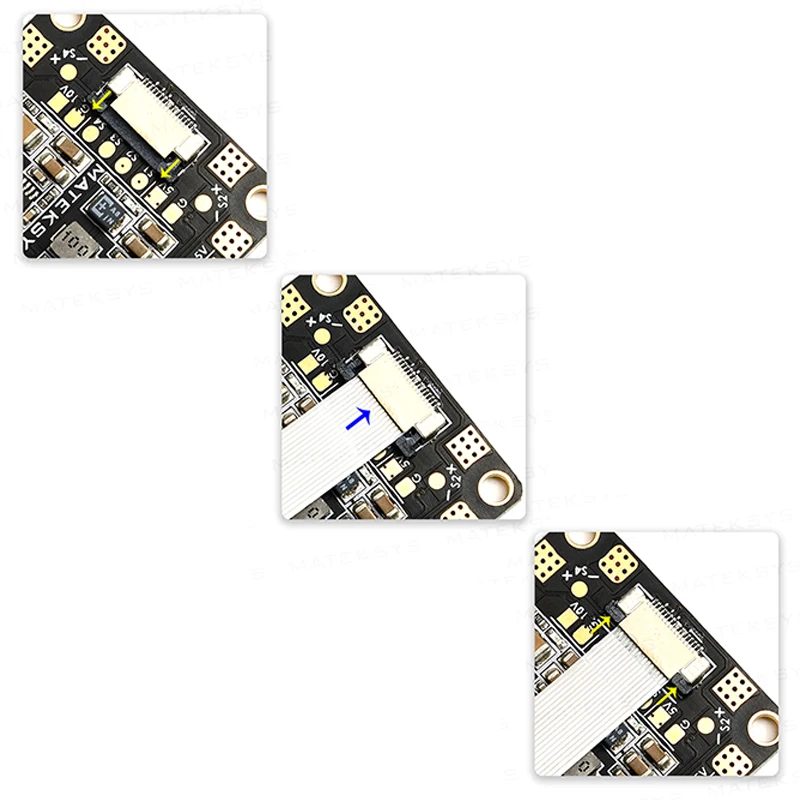

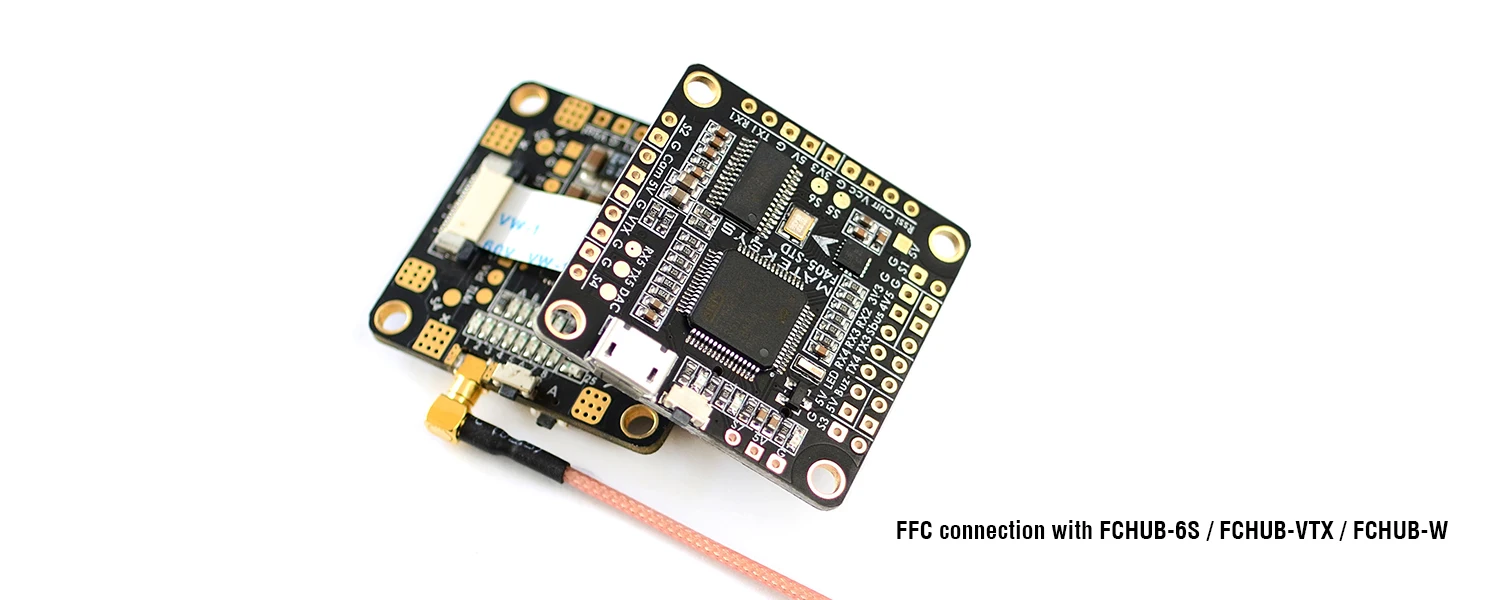

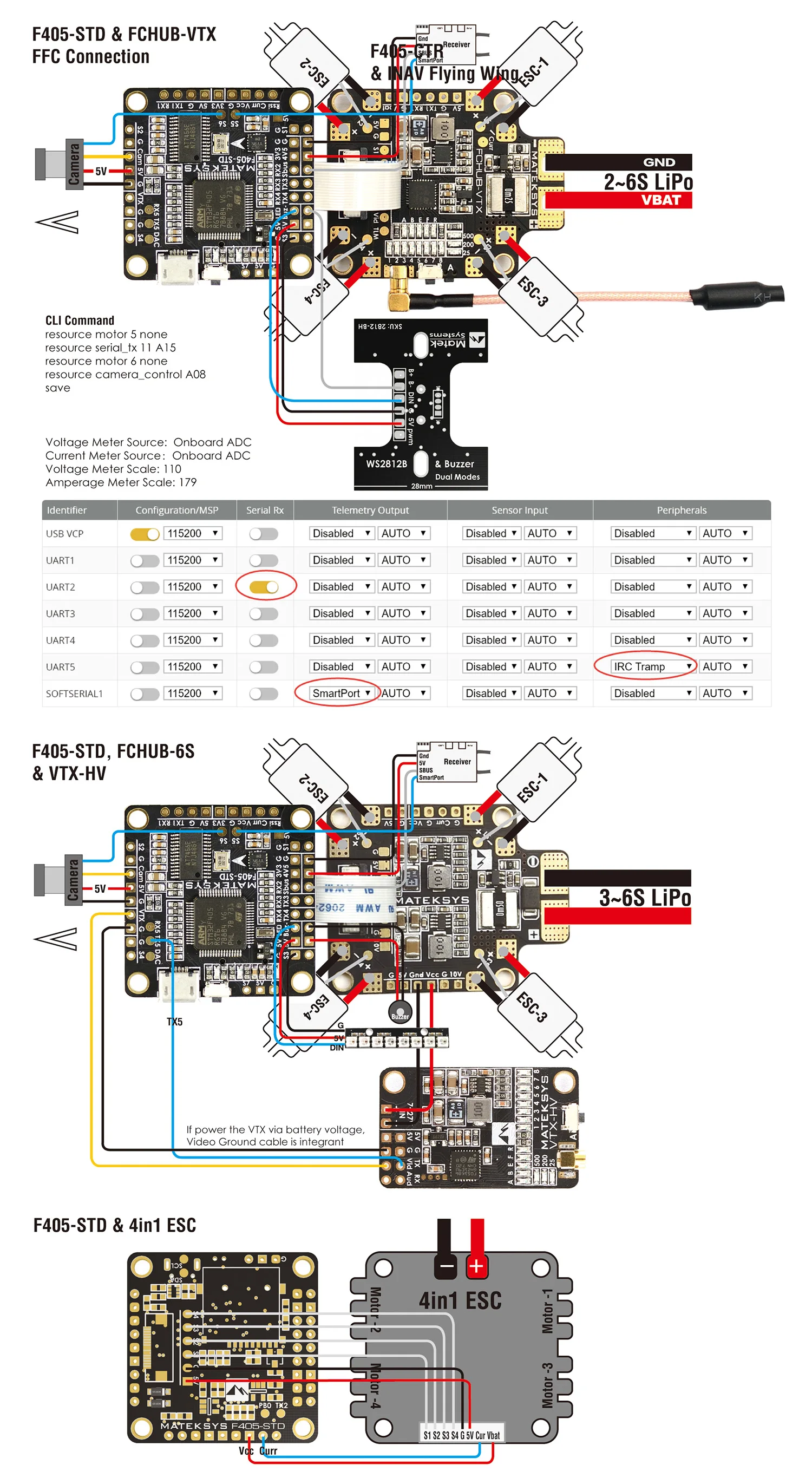

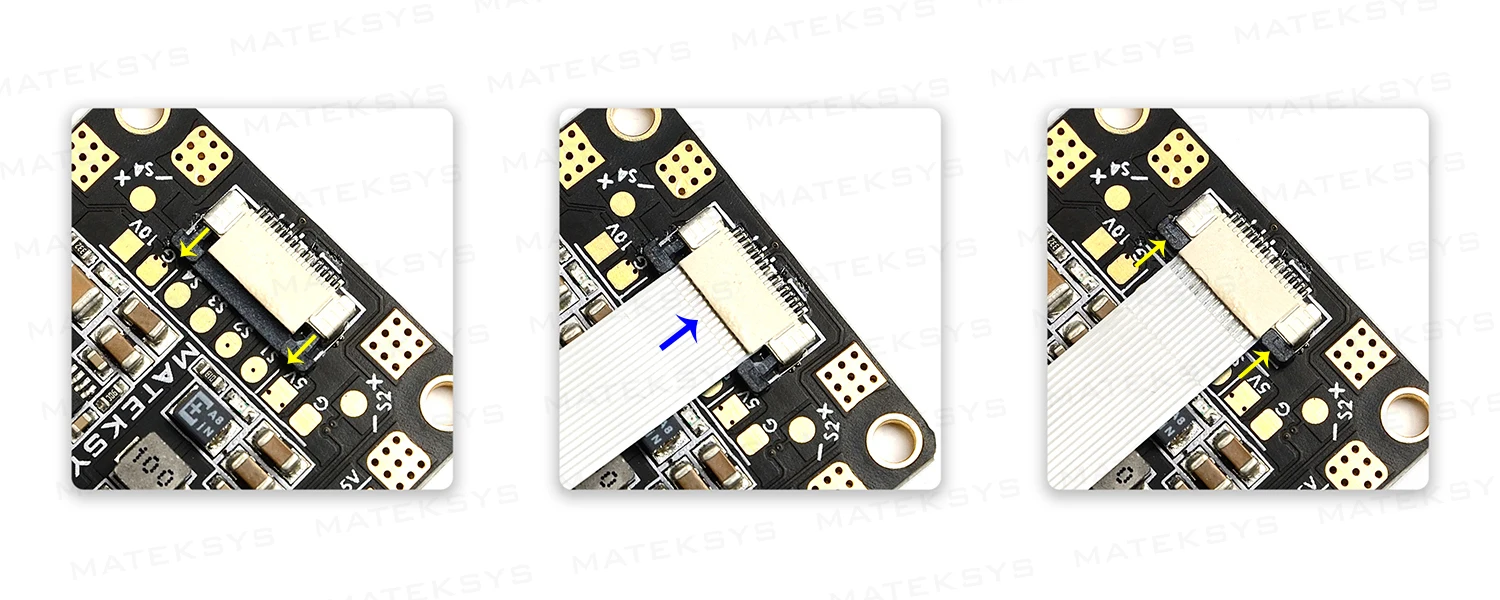

1x 16pin нижний установленный FFC слот для FCHUB-6S, FCHUB-VTX или FCHUB-W соединения
36x36 мм PCB с 30,5 мм монтажные отверстия

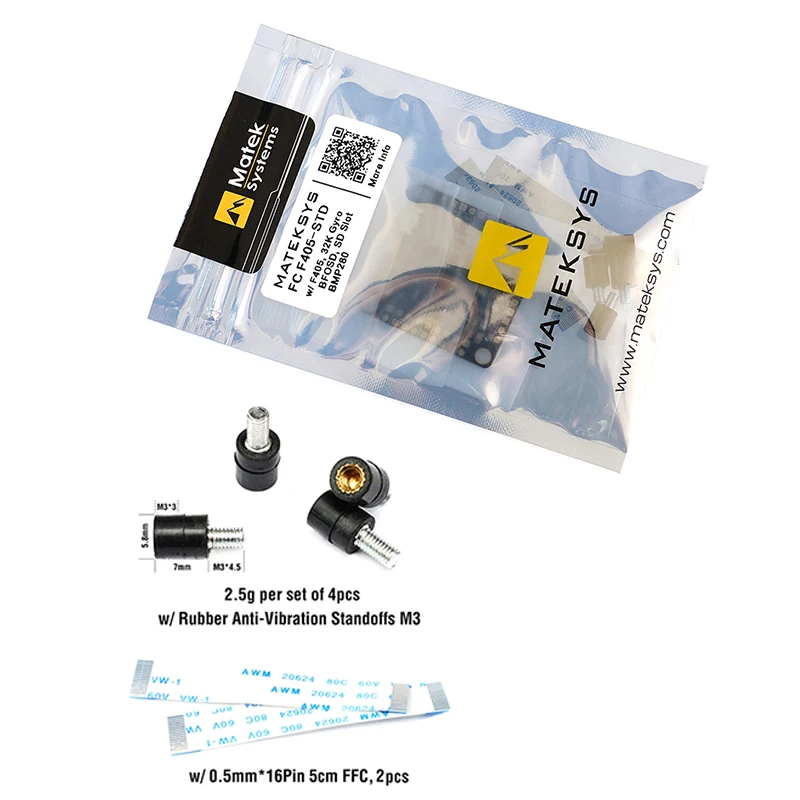

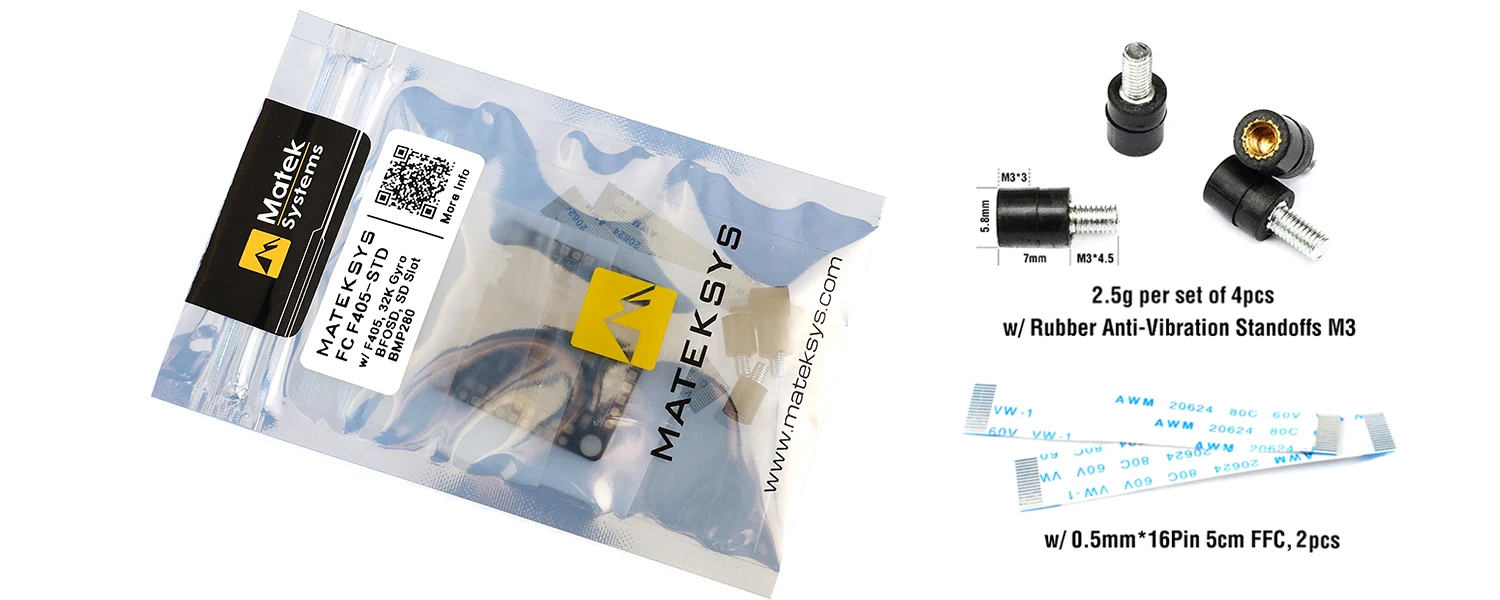

W/2x 0,5 мм * 16pin 5 см Гибкий плоский кабель

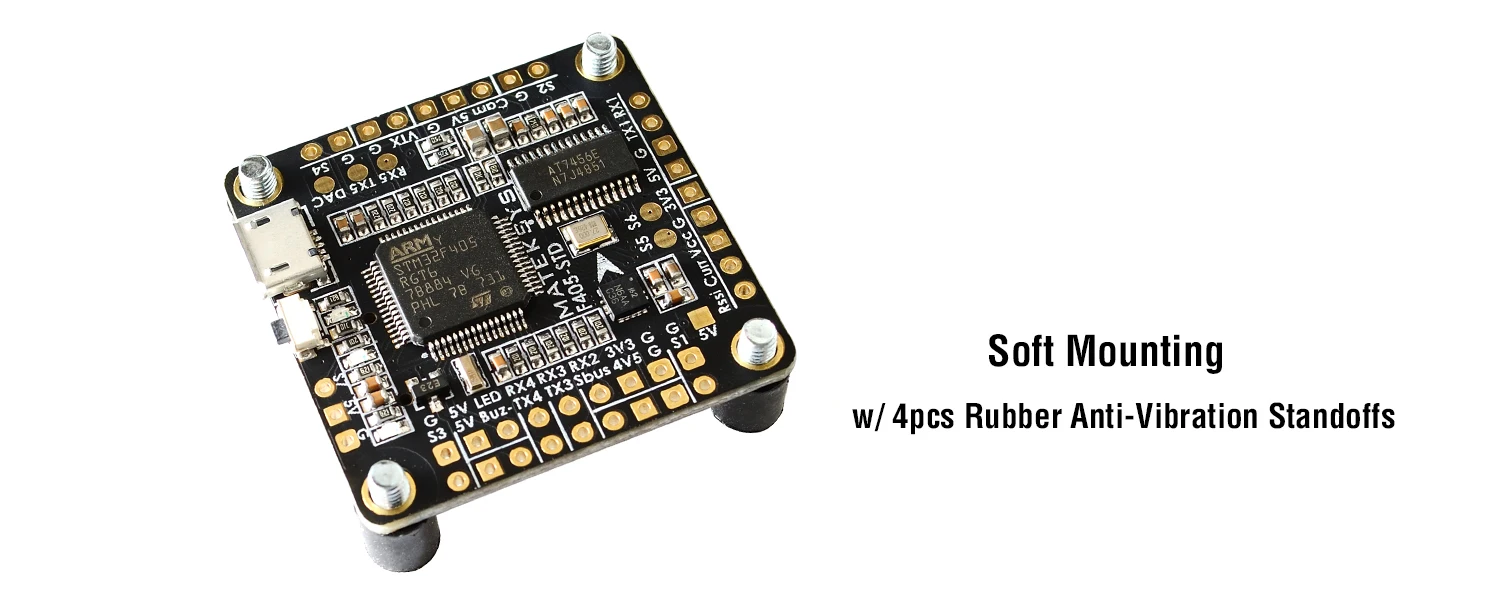

W/4 шт M3 антивибрационные стойки
