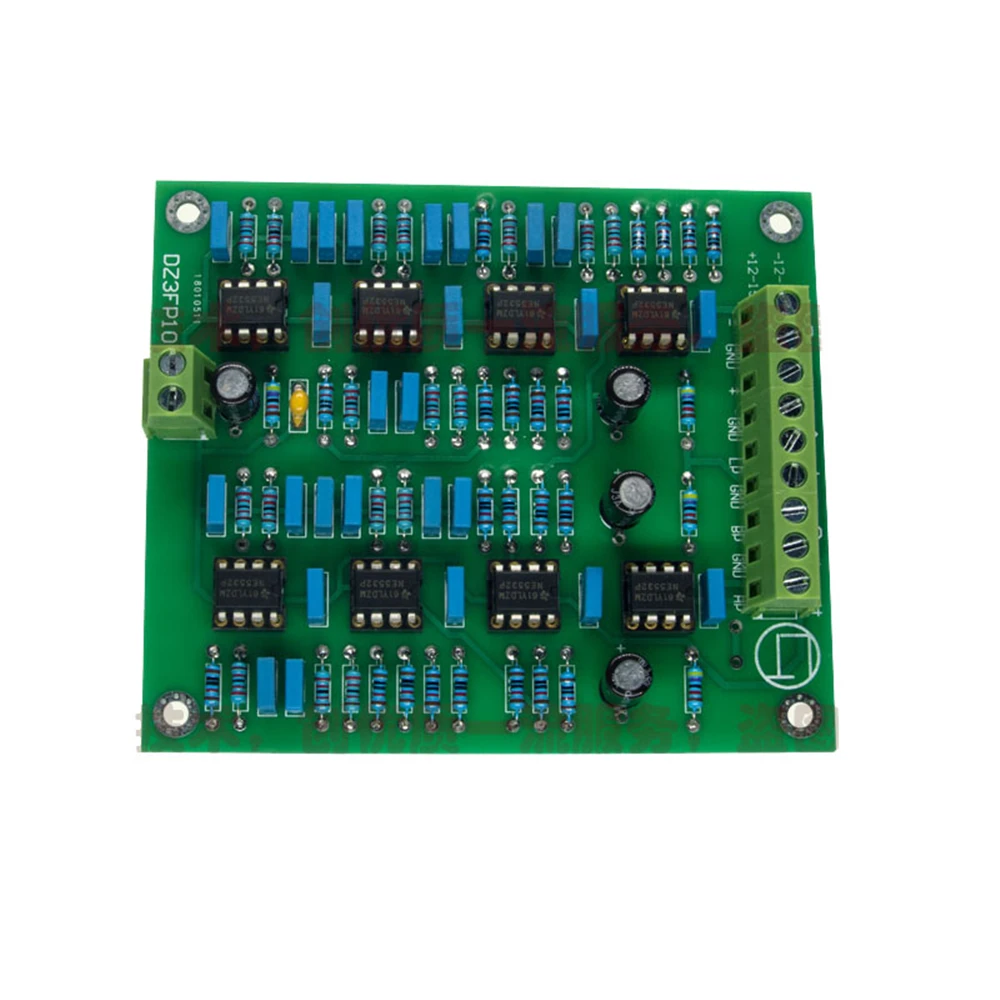

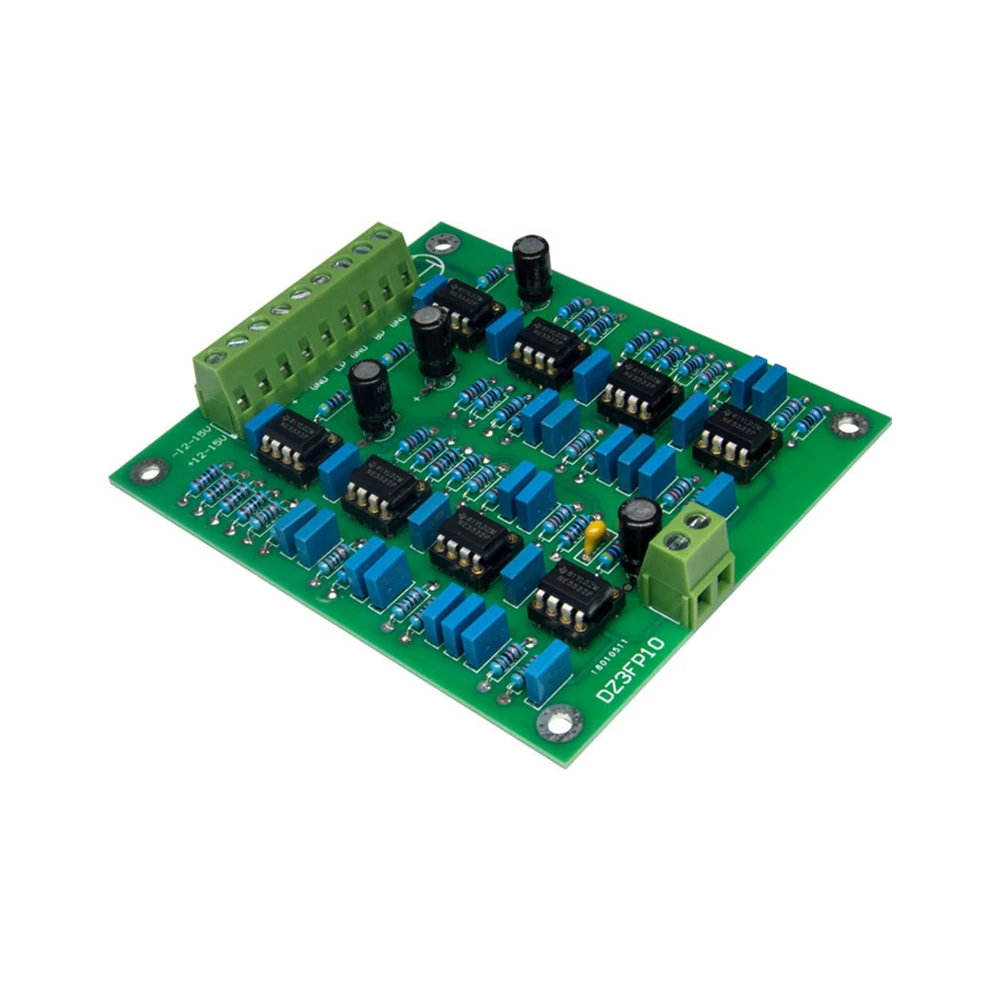

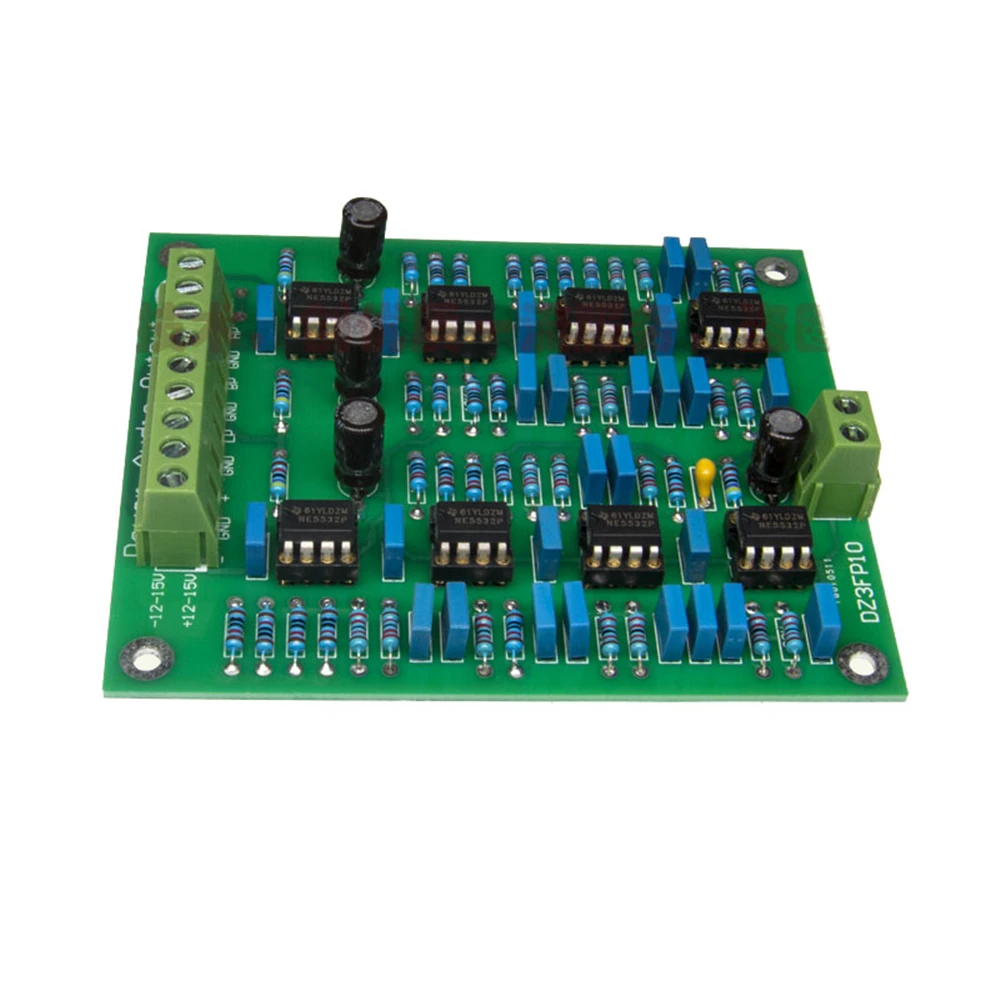

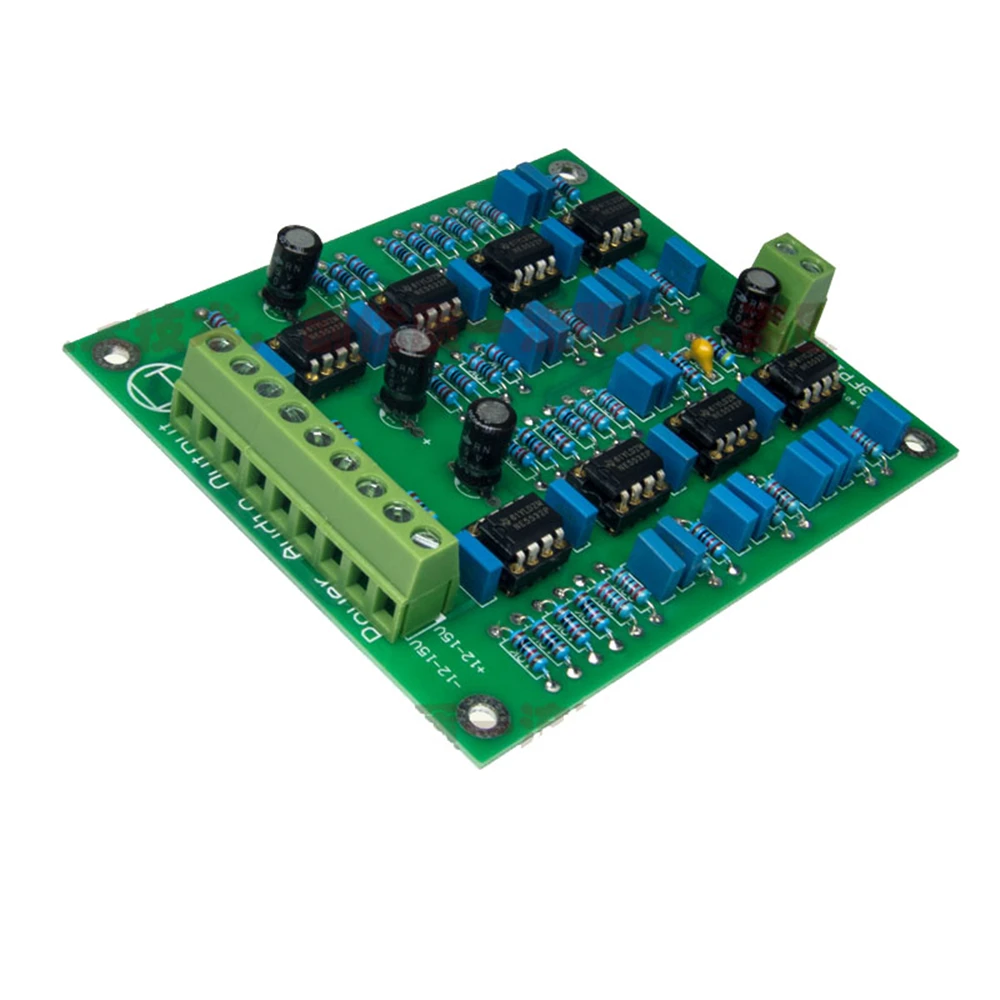

Предусилитель NE5532 Op может регулироватьизготовить на заказ три-яркий Средний Бас выход

Preamp NE5532 Op может настроить/настроить три-кроссовер с делителем частоты тройной Среднечастотный басовый выход

Характеристика:

1 Тип фильтра: вычитательный разделитель

2. Точка кроссовера: точка кроссовера 500 Гц, 5 кГц (то есть 20 Гц-500 Гц-выход баса, 500 Гц-5 кГц-Средний выход, 5 кГц-20 кГц-тройной выход)

3. Уклон затухания: -24 дБ/октября

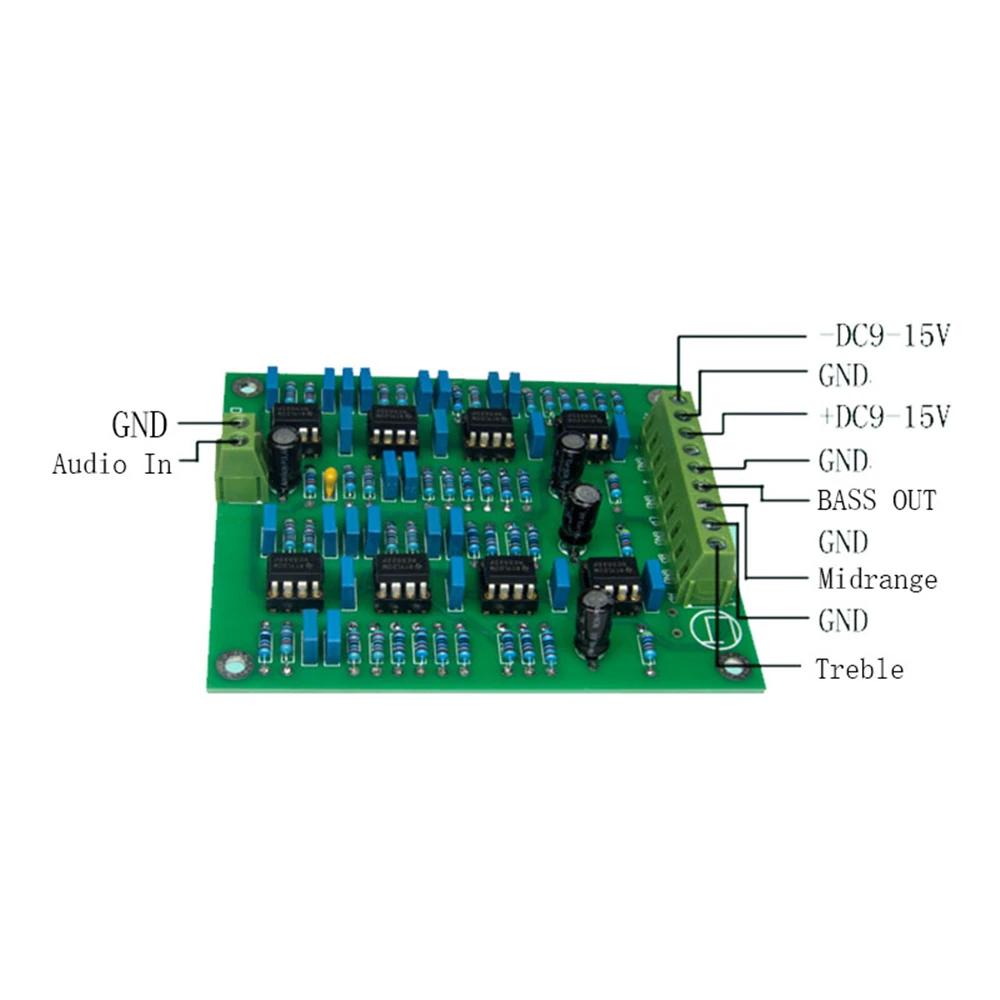

4. Структура платы: 3-канальный выход, ВЧ, бас, средние частоты

5. Чип Op amp: NE5532P (другие Op amp s, такие как OPA2604AP OP275G TL072 и т. д. также могут быть заменены)

6. Размер печатной платы: 98*84 мм

7. Постоянный ток положительный и отрицательный двойной 9-15 в

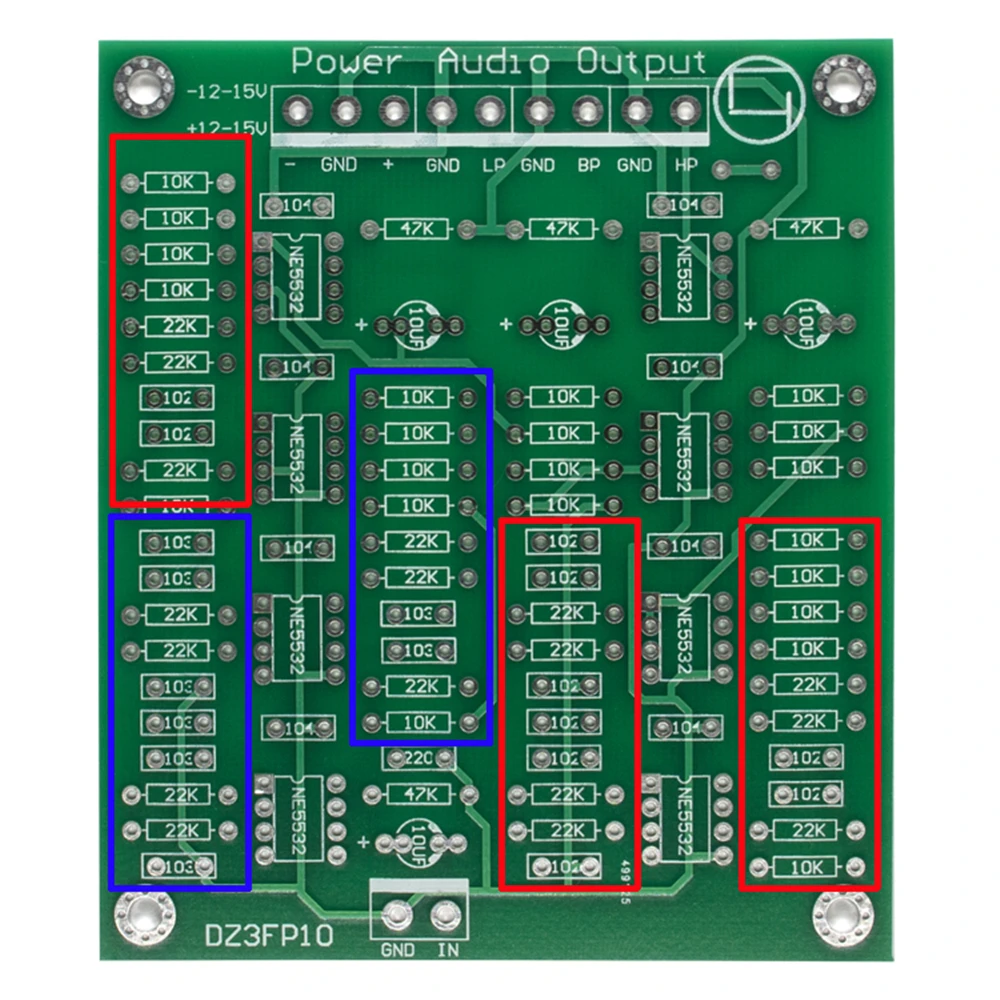

Резистор 10k на изображении выше не может быть изменен

R, рассчитанный по расчета, слишком велик, например, C = 1nF, f = 5 кГц; В соответствии с формулой f = 0,707/(2X314Rc) данные очень точные) R = 22k. Таким образом, следующий номер

Согласно (увеличение C в 10 раз, R остается неизменным, f становится 1/10 от оригинала) только для справки

Когда C = 1nF, f = 5 кГц, R = 225k (точные данные должны быть 22k)

C = 1nF, f = 4,7 кГц f, R = 24K.

C = 1nF, f = 4,4 kHz # f, R = 256k.

C = 1. nF, f = 4,1 кГц f, R = 183k

C = 1.nF, f = 3,8 кГц Hf, R = 19,7 k.

Когда C = 1.5nF, f = 3.5kH, R = 214kC = 1.5nF

Когда f = 35 кГц, R = 21,4 k

Когда C = 15nF,= 32 кГц, R = 235k (я использовал C = 15nF, R = 22k, используйте формулу f = 3333 Гц, используйте мягкую

Штука f = 3410 Гц)

C = 2,2nf, f = 3 кГц Hf, R = 17k

C = 2.2nF, f = 2,8 kHz Hf, R = 183k

C = 2.2nF, f = 2,5 kHz f, R = 20,5 k.

C = 2.2nF, f = 2,2 KHz Hf, R = 233k

C = 2.7nF, f = 2,2 kHz Bf, R = 19k.

C = 2,7nf, f = 2 кГц Hf, R = 20,8 k.

C = 3.3nF, f = 1,8 kHz Hf, R = 19k.

C = 3.3nF, f = 1,5 kHz f, R = 22,7 k

Когда C = 47nF = 1.3kH, R = 184k

C = 4,7

При 1 кГц, R = 24k

C = 6,8nf, f = 1 кГц f, R = 16,6 k.

Когда C = 68nF, f = 900Hz, R = 18,4 k

C = 6,8nf, f = 800Hz f, R = 20,7 k

C = 6,8nf, f = 700 кГц Hf, R = 23,6 K.

Когда C = 10nF, f = 700Hz, R = 16,1 k

C = 10nF, f = 600Hz Hf, R = 18,8 k.

Когда C = 10nF, f = 500Hz, R = 225k (точные данные должны быть 22k)

Хороший эффект связан с относительной точностью данных о сопротивлении и емкости, особенно сопротивление должно быть относительно последовательным по размеру. Выберите самую большую и наименьшую емкость в параллельном месте подключения, чтобы ошибка была меньше.

Посылка включает:

Преамп * 1
