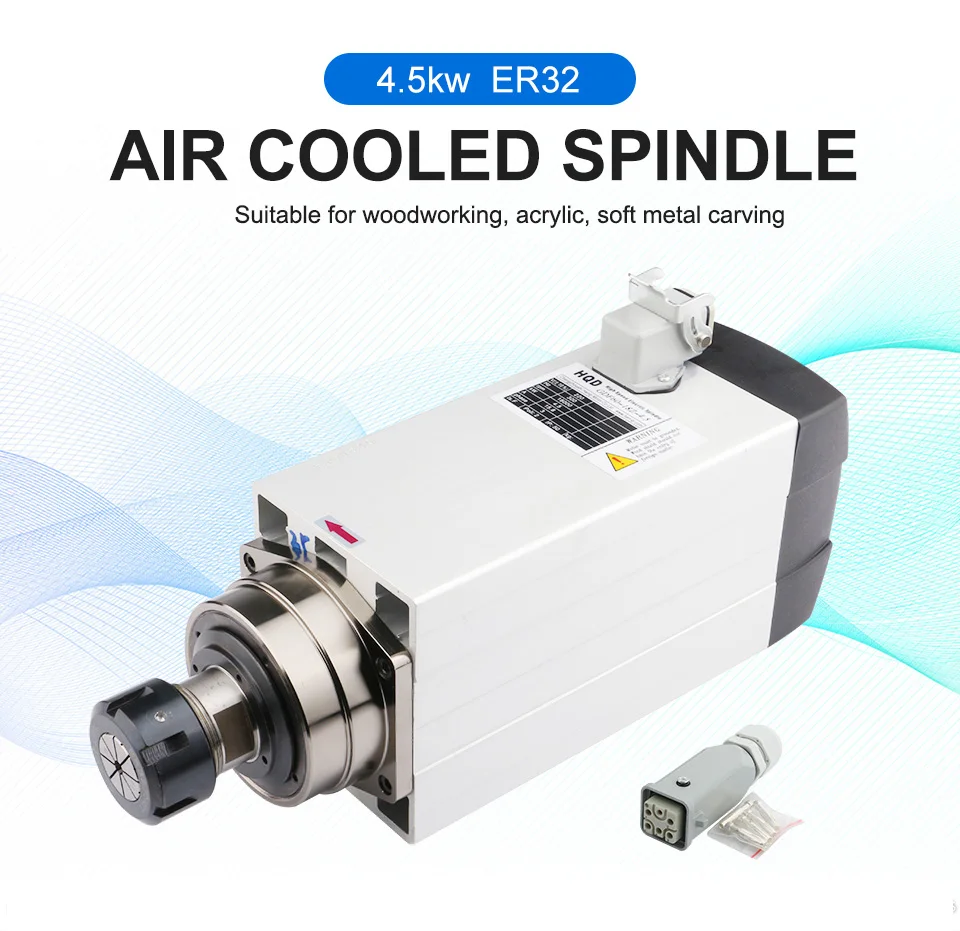

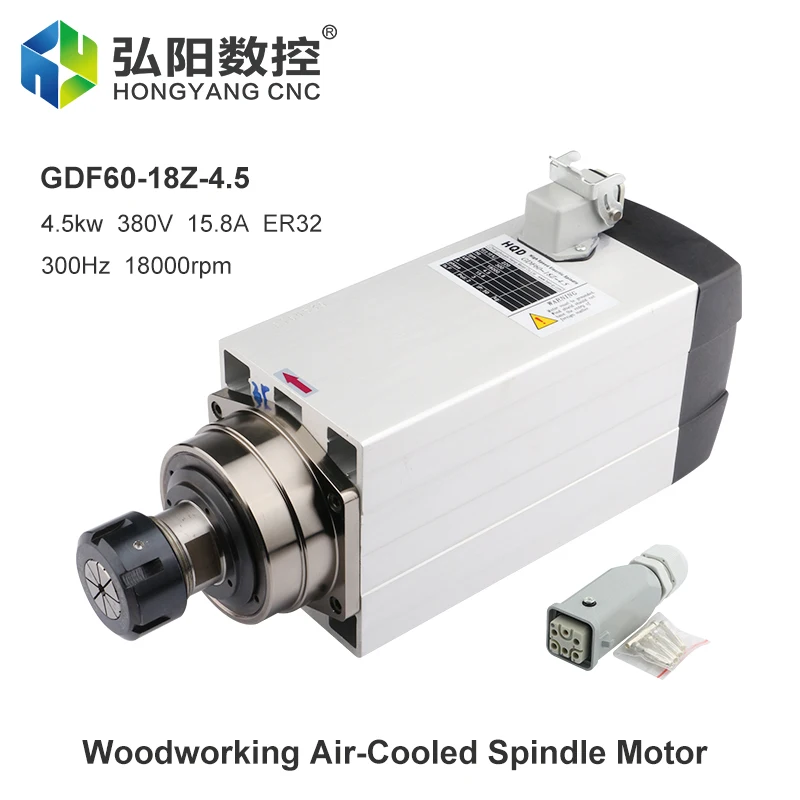

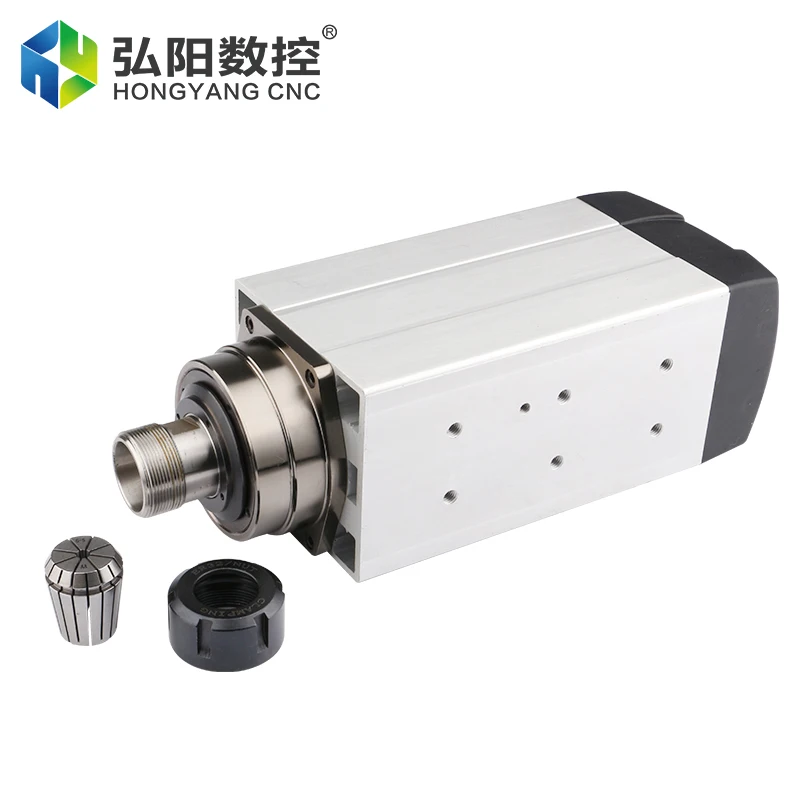

1 шт. 380v 4.5kw ER32 с воздушным охлаждением мотор шпинделя без монтажного фланца 4 подшипника

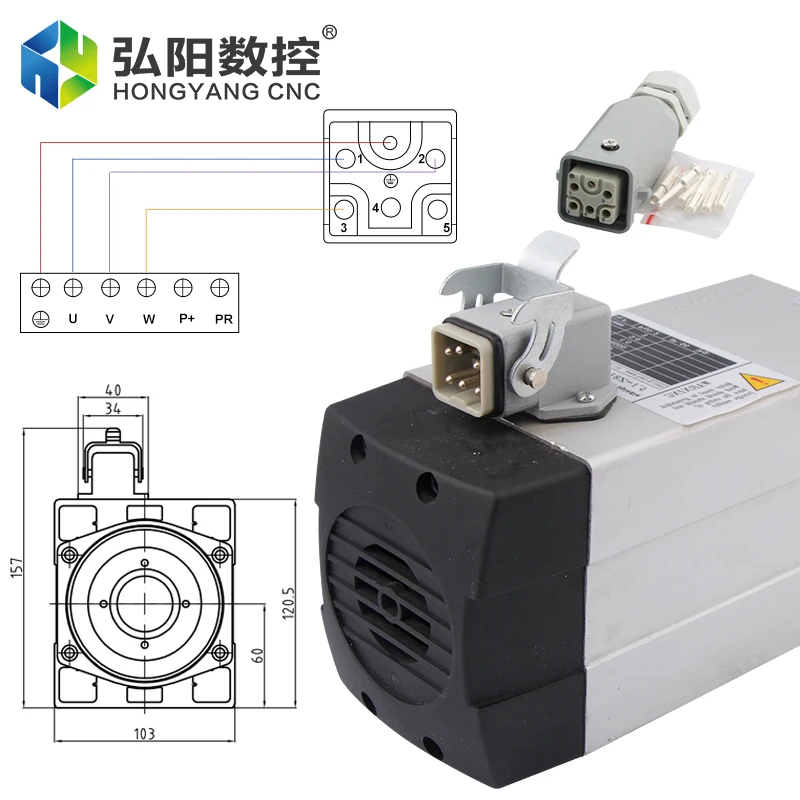

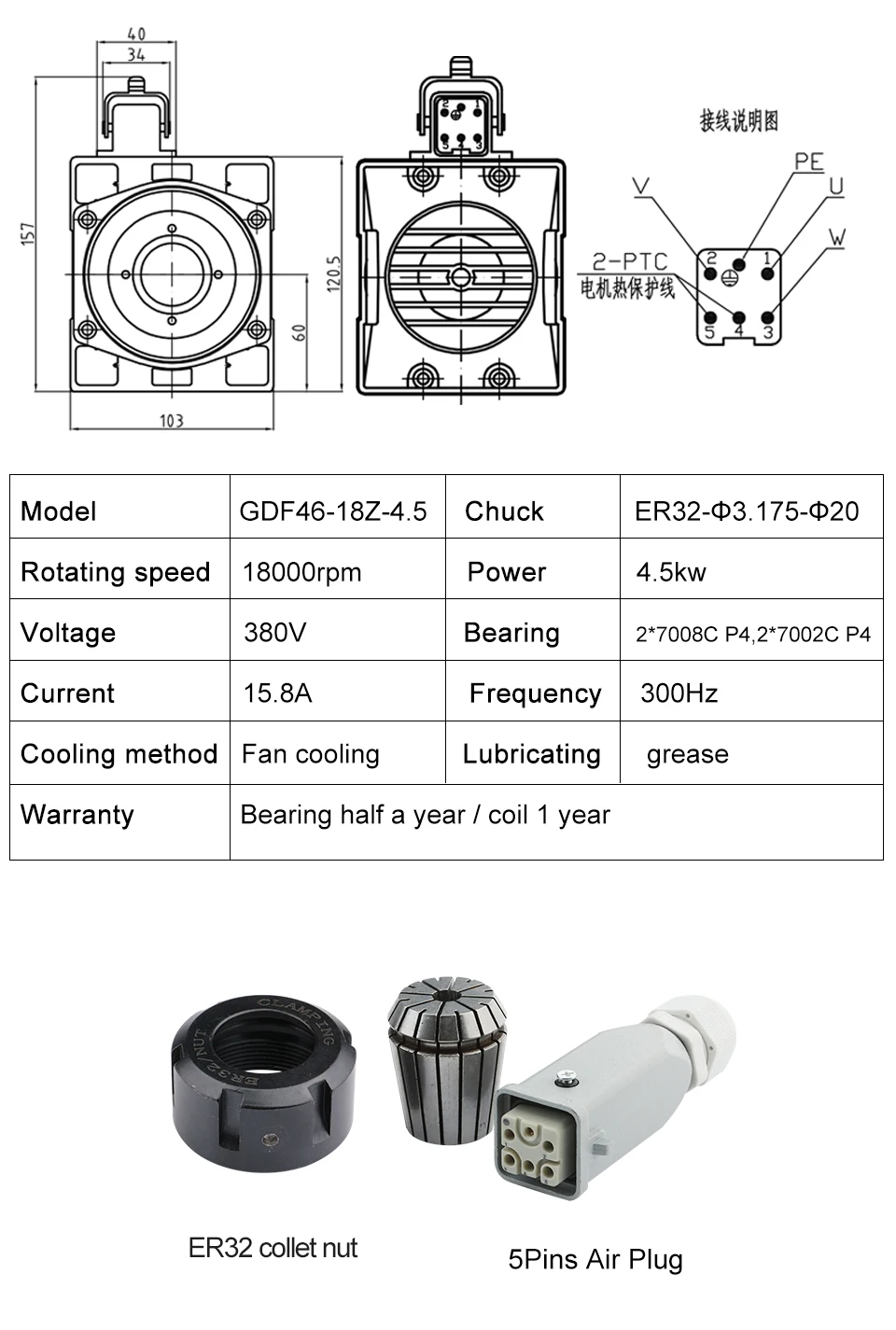

Размер: 201x103x120.5мм
Режим регулирования скорости: измените скорость шпинделя через трехфазный выходной инвертор и отрегулируйте частоту инвертора.
Метод охлаждения: воздушное охлаждение
Мощность интерфейс: опционально 5-контактный разъем водонепроницаемый авиационный разъем. Авиационные вилки маркируются «1», «2», «3», «4», «5», «GND». «1», «2» и «3» подключены к инвертору (U, V, W), и «GND» подключен к земле инвертора.)
Мощность: 3,5 кВт (1 л.с. = 0,735 Вт)
Напряжение: 380 В (пожалуйста, оставьте сообщение, если вам нужен шпиндель 220 В, спасибо)
Ток: 15,8 A
Частота: 0-300 Гц
Скорость: 0-18000 об/мин
Крутящий момент: 2,39 нм
Прыгать закрыть: менее 0,01 мм
Вал резьбовые соединения: ER32-Φ3.175-Φ20
Тип подшипника: 2 * 7008C P4, 2 * 7002C P4 (4 шариковых подшипника)
Патрон: ER32
Диаметр зажимного инструмента: 17 мм, 16 мм, 15 мм, 14 мм, 13 мм, 12,7 мм, 12 мм, 11 мм, 10 мм, 9 мм, 8 мм, 7 мм, 6,35 мм, 6 мм, 5 мм, 4 мм, 3,175 мм, 3,0 мм, 2, 5 мм, 2,0 мм, 1,5 мм, 1 мм (стандарт 4 мм)
Смазка для смазки

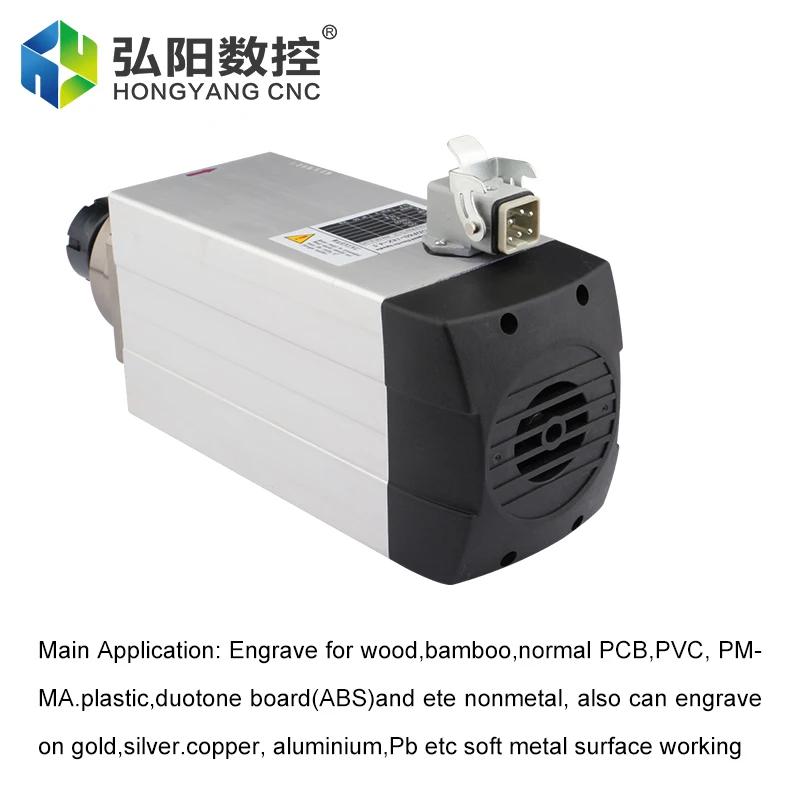

Основное использование: резьба по дереву, бамбуку, обычной печатной плате, ПВХ, ПММА, пластику, двухцветную доску (АБС) и другие неметаллы, А также может вырезать мягкие металлические поверхности, такие как золото, серебро, медь, алюминий и свинец. (Обратите внимание, что это деревообрабатывающий шпиндель, который может использоваться только для деревообработки и алюминиевых изделий, а не для стальных изделий. Если вам нужны стальные изделия, пожалуйста, проверьте металлический шпиндель, спасибо!)
● Рабочая температура шпинделя обычно составляет-10 ~ 40.
● Перед установкой первого электрического шпинделя для вращения головки шпинделя вручную, вы должны чувствовать гибкость и отсутствие блокировки.

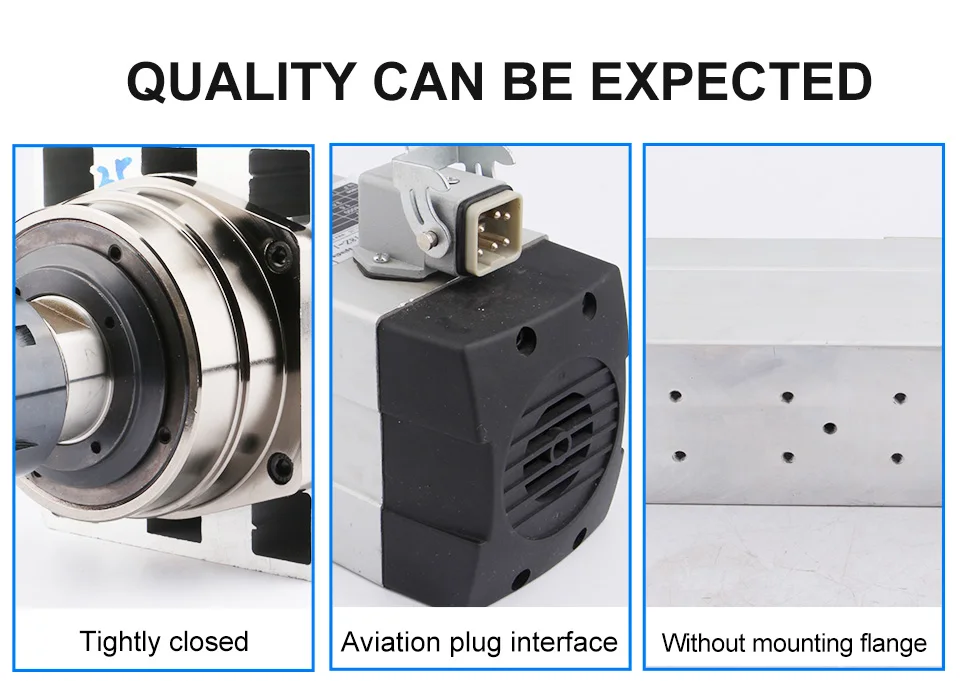

P4 Полностью герметичные Угловые подшипники могут продлить срок службы шпинделя.
Чем длиннее длина, тем больше крутящий момент и чем больше мощность.

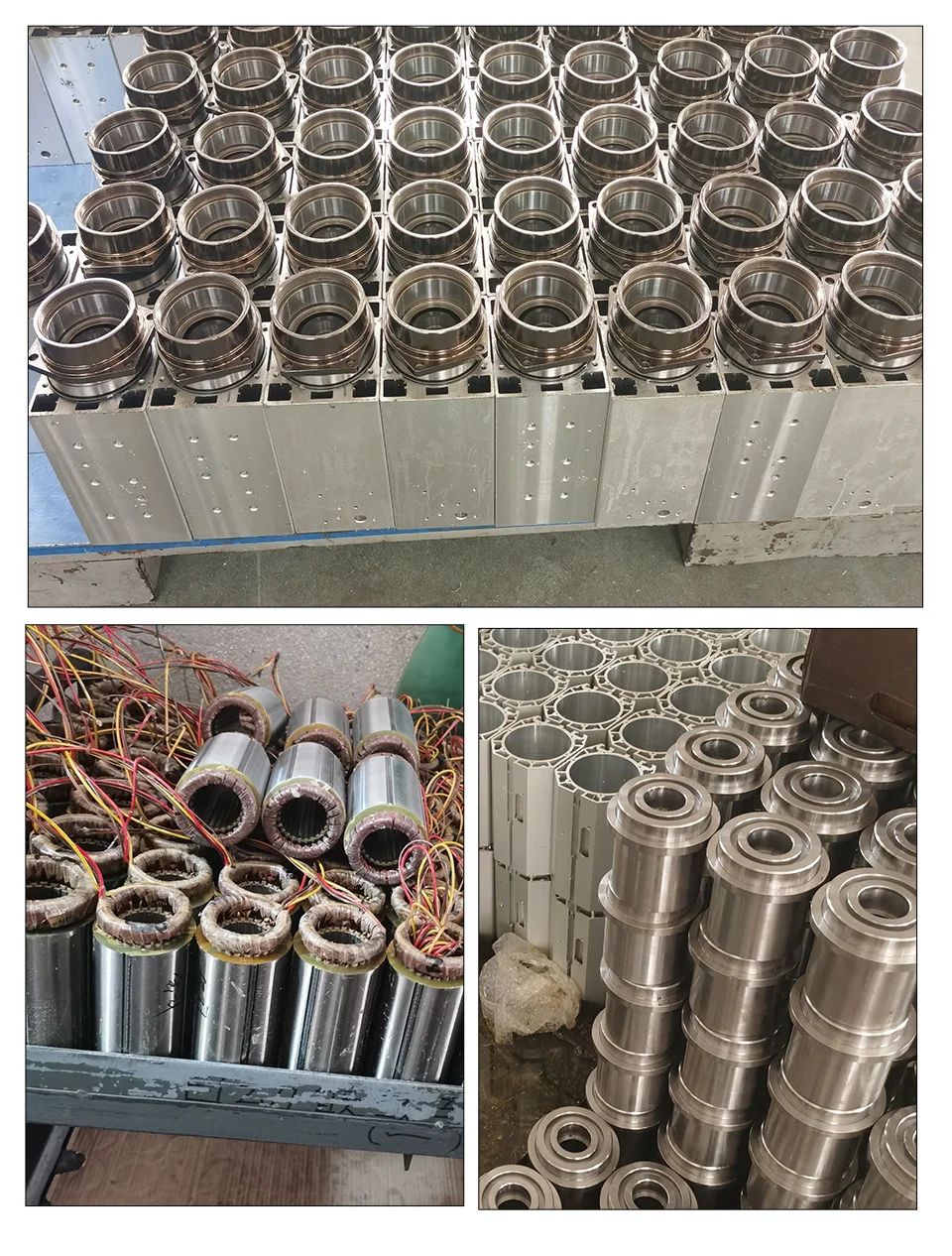

Тщательная сборка делает шпиндель более точным.
Точность определения его местонахождения составляет 0,01 мм, а также коаксиального кабеля составляет менее 0,0025 мм

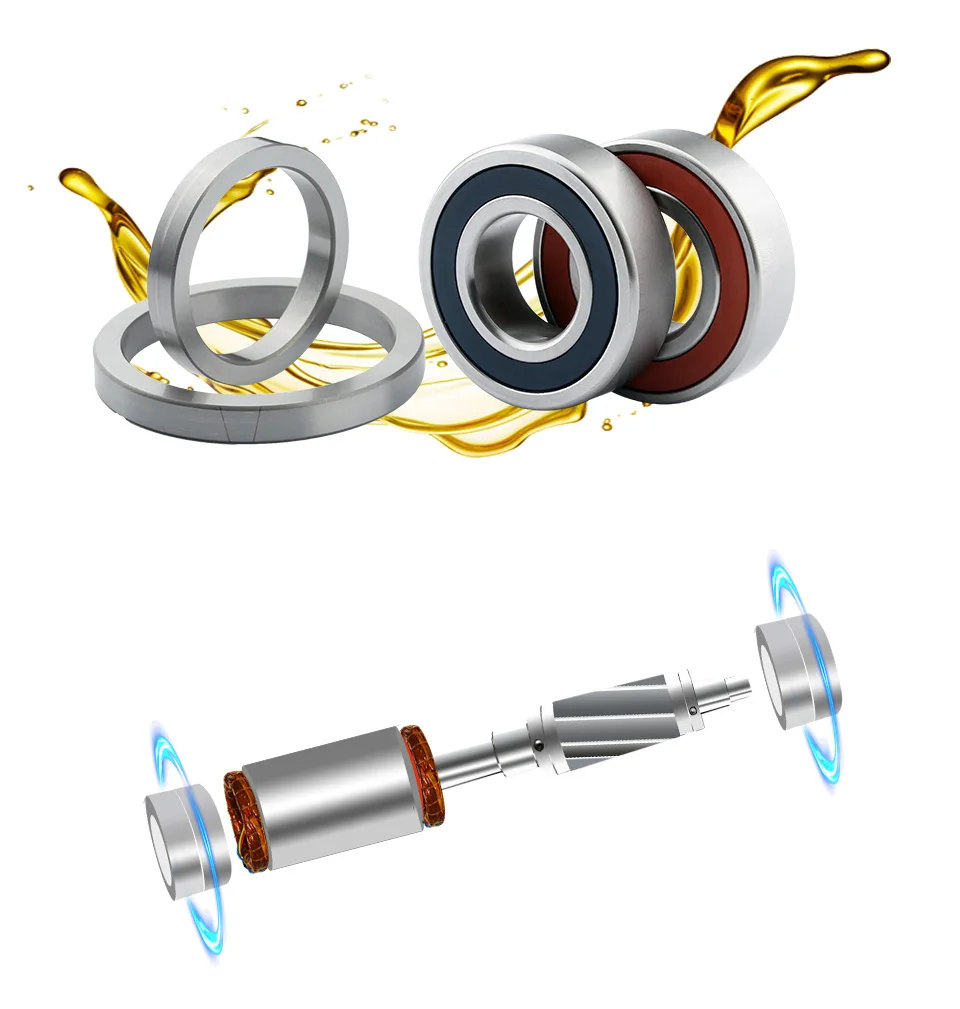

1. Наш главный вал использует 4 подшипника.
2. Подшипники устойчивы к высокой температуре и низкой температуре
3. Шариковый подшипник имеет низкое трение, низкий уровень шума и длительный срок службы.

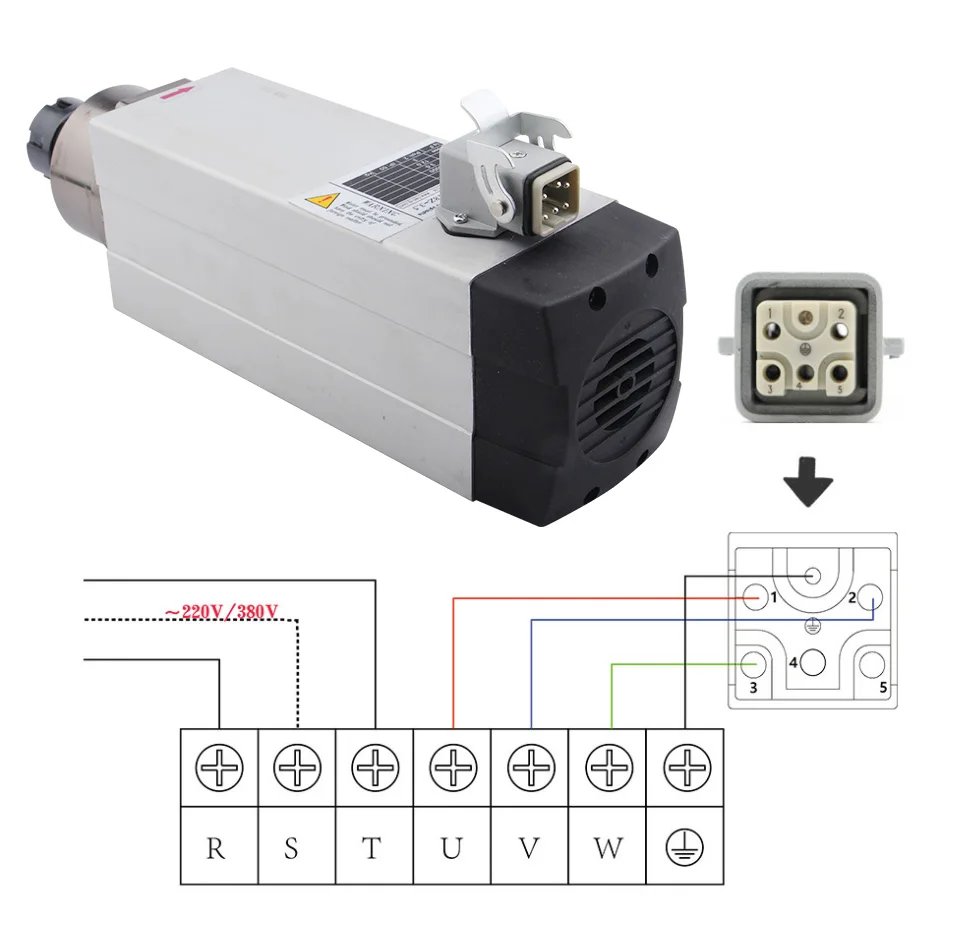

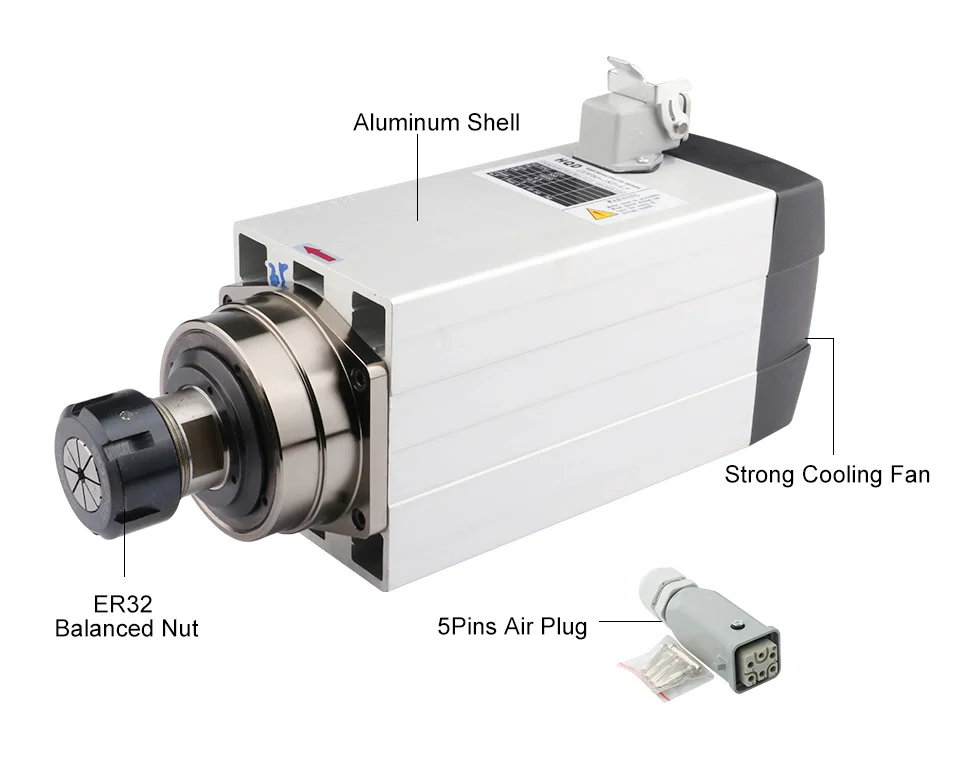

5 контактов воздушная вилка: No.1,2,3 подключения к инвертору U,V,w. Шпиндель Gnd подключение к инвертору Gnd.
ER32 Колле гайка балансировочная гайка высокая точность шлифования внутреннего конуса 0,01 мм.
● Когда шпиндель хранится и транспортируется, состояние подшипника внутри высокоскоростной смазки изменится, и клиент должен запускать его на низкой скорости в течение 30 минут. Затем медленно увеличивается со скоростью 3000 об/мин, работает в течение 20 минут каждый раз. Шпиндель и инвертор должны работать вместе. Характеристики и параметры инвертора соответствуют параметрам шпинделя.
● Чтобы подключить главный вал инвертора, трехфазный шнур питания инвертора должен быть приварен к штепсельной вилке 1 (U), 2 (V), 3 (W) pin, И Заземленный штифт 4. После включения питания, наблюдайте, всегда ли ось вращения шпинделя Показывает направление. Если это несовместимо, немедленно выключите его и замените два провода трехфазного источника питания, подключенного к инвертору и шпинделю.
● Перед использованием шпинделя каждый день, он должен работать на низкой скорости в течение 15-20 минут. Зажмите резец на шпинделе, гайка патрона, патрон и резак должны быть достаточно чистыми. Хвостовик, вставленный в патрон, должен быть больше 15 мм.
