Универсальный приемник дистанционного управления 433,92 МГц Doorhan, AN-motors, BFT, Came статический и динамический код (CXRE-2

Полное наименование изделия

Универсальный двухканальный радиоприемник RINDY CXRE-2, память 400 кнопок (200 пультов по 2 кнопки), обучаемый код

Краткое наименование изделия

Радиоприемник RINDY CXRE-2

Назначение изделия

Прием команд по радиоканалу на открытие-закрытие шлагбаумов и ворот, передача команд на плату управления шлагбаумами или воротами

Рабочая частота

433,92 МГц ±0,2МГц

Питание

12В или 24В, переменный или постоянный ток. Сила тока ≤6mA. Питание может быть от платы управления шлагбаумом или воротами, либо от внешнего блока питания.

Количество каналов

2 канала (LEARN1, LEARN2) – для открытия и закрытия, либо оба для открытия-закрытия в пошаговом режиме управления шлагбаумом или воротами «Step-By-Step»

Дальность действия

30-100 метров

Температура окружающей среды

-40С..+60С

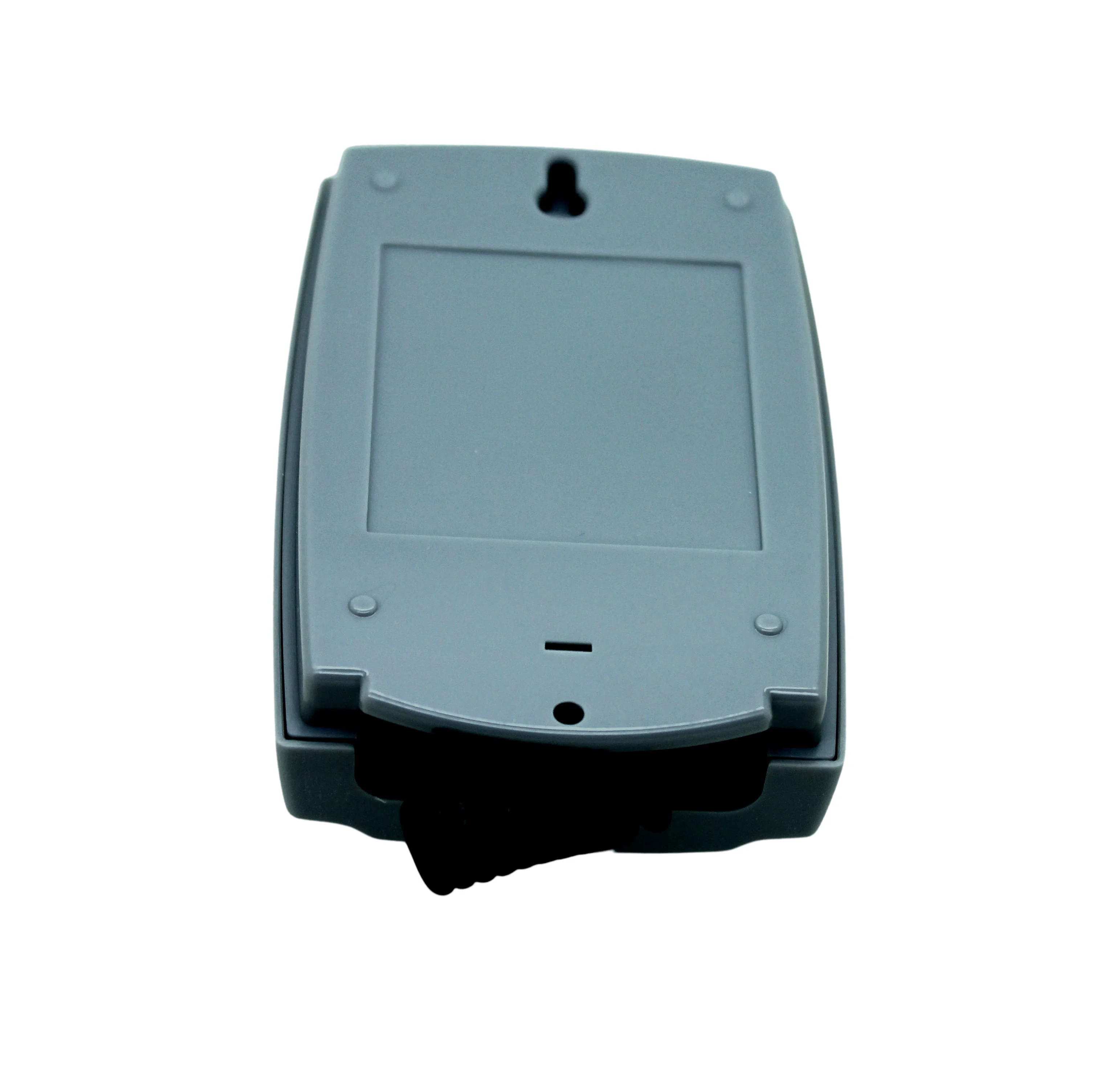

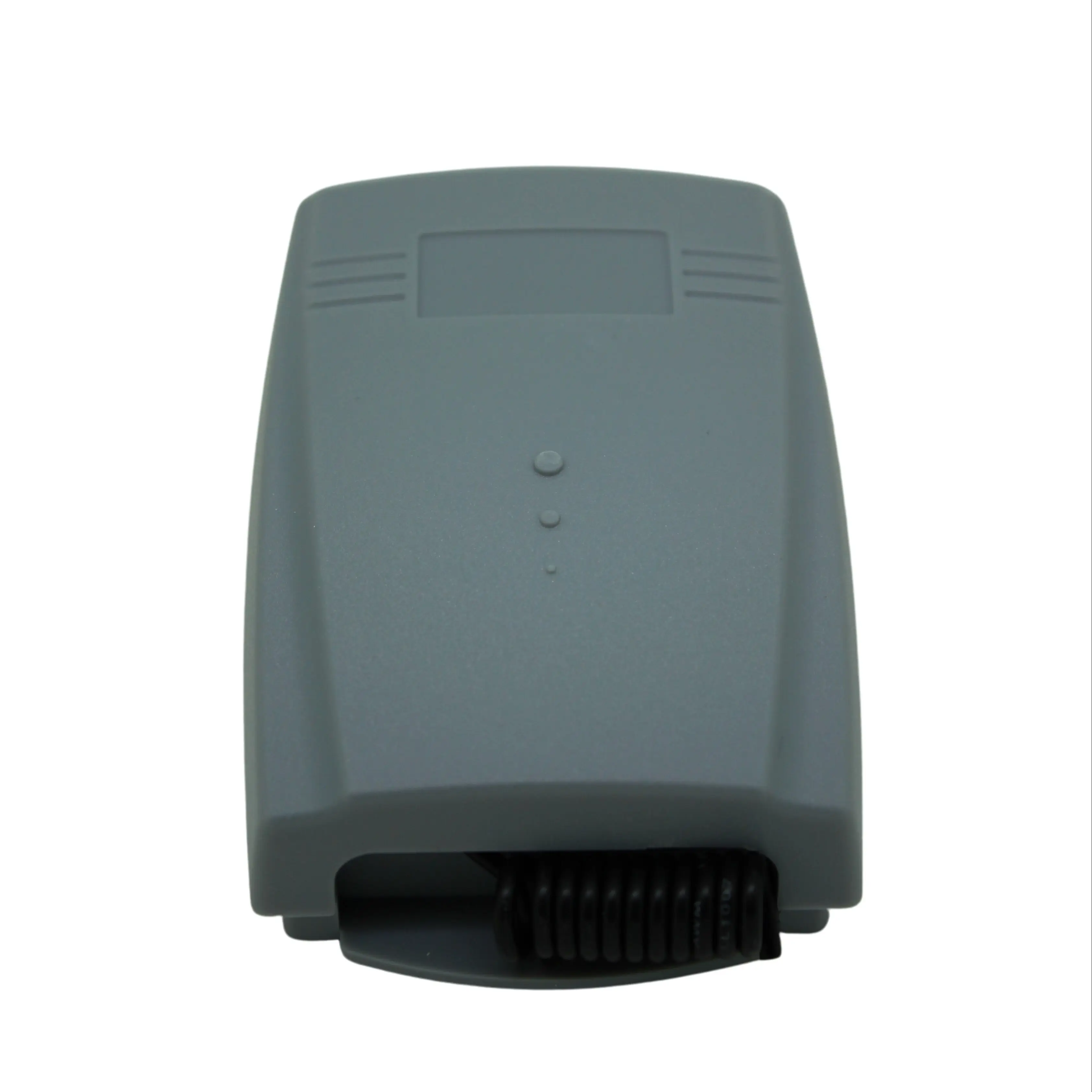

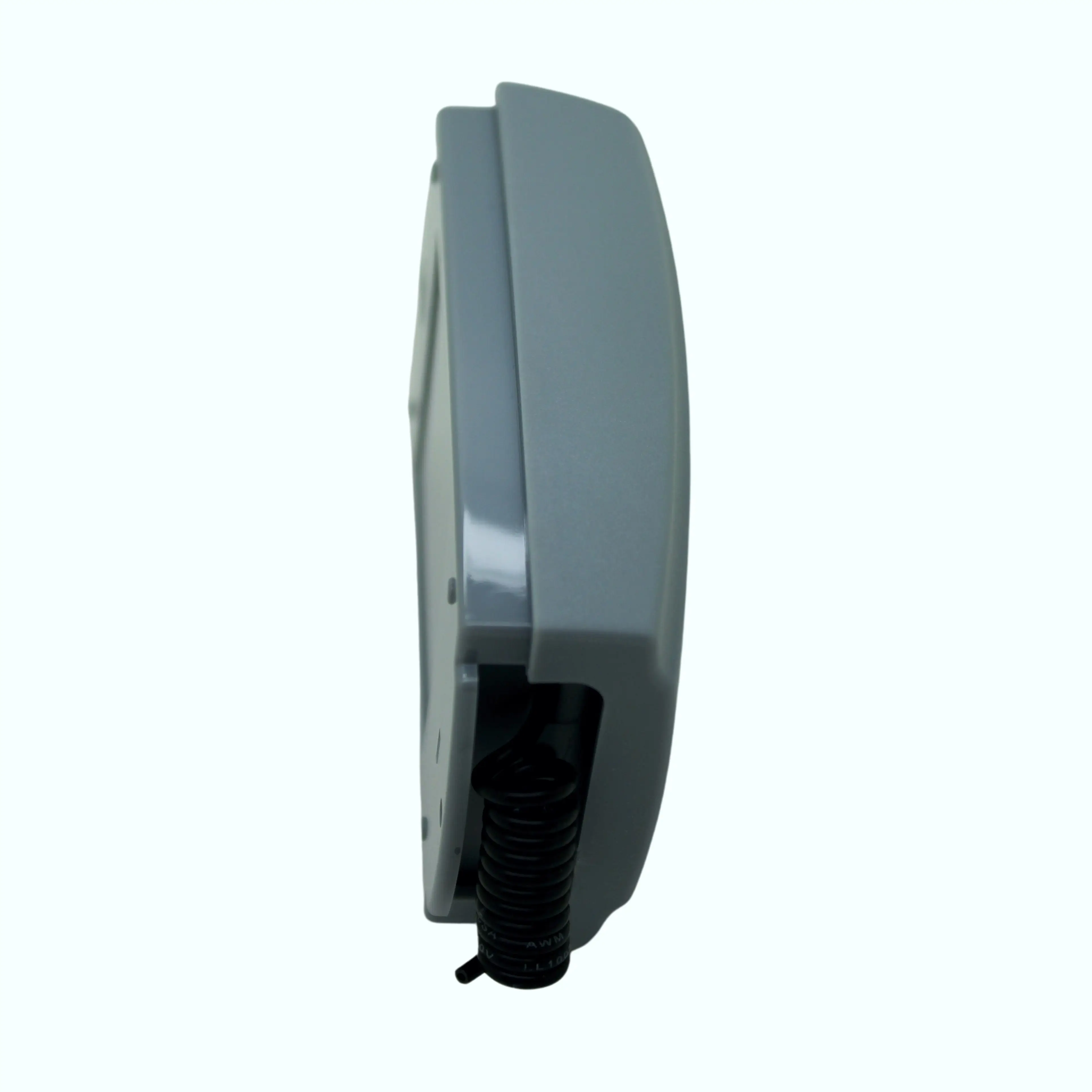

Размеры корпуса

75х55х27мм

Предназначен для работы с пультами-брелками

Doorhan, Nice, Came, BFT, Apollo и др.

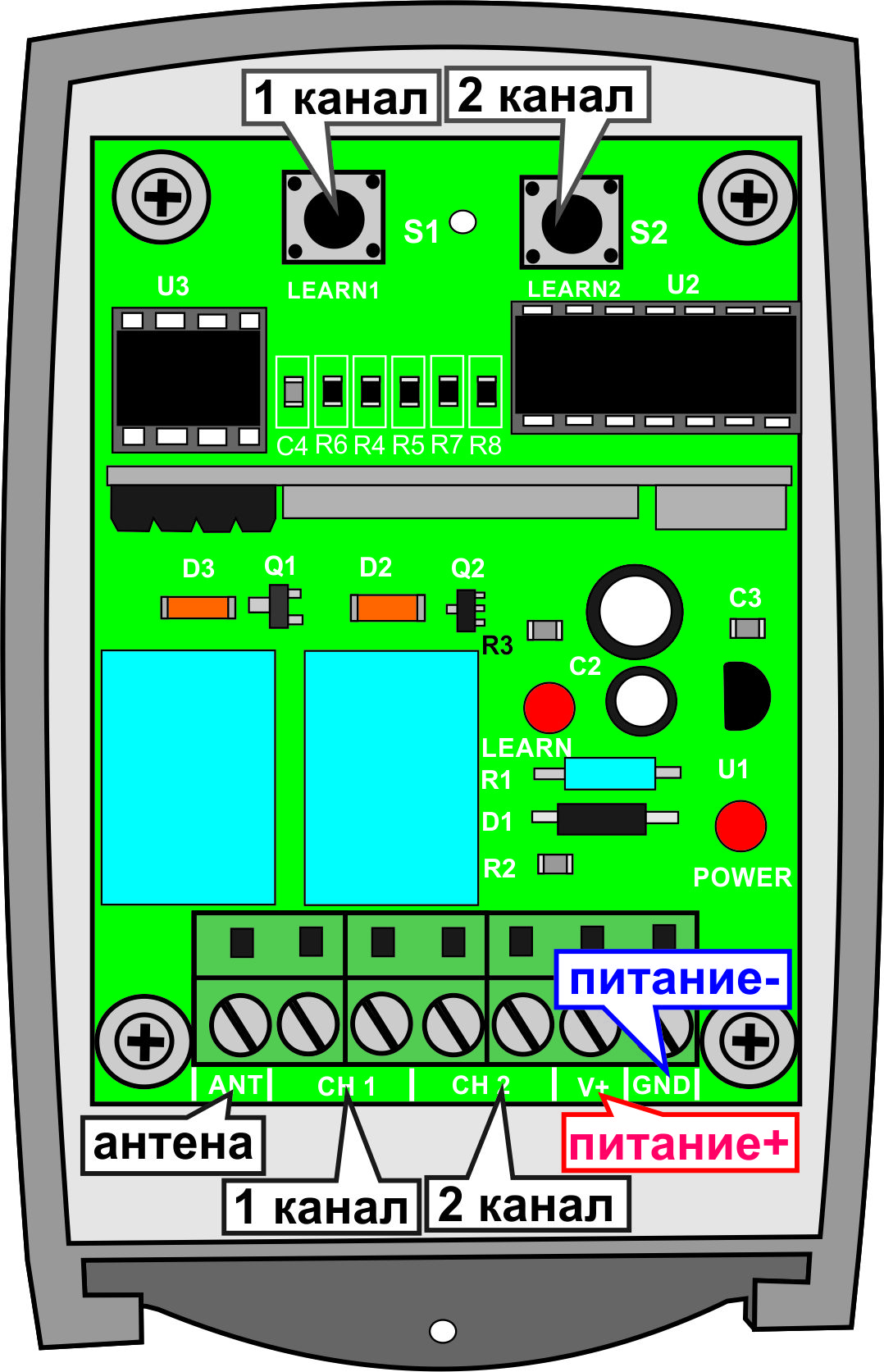

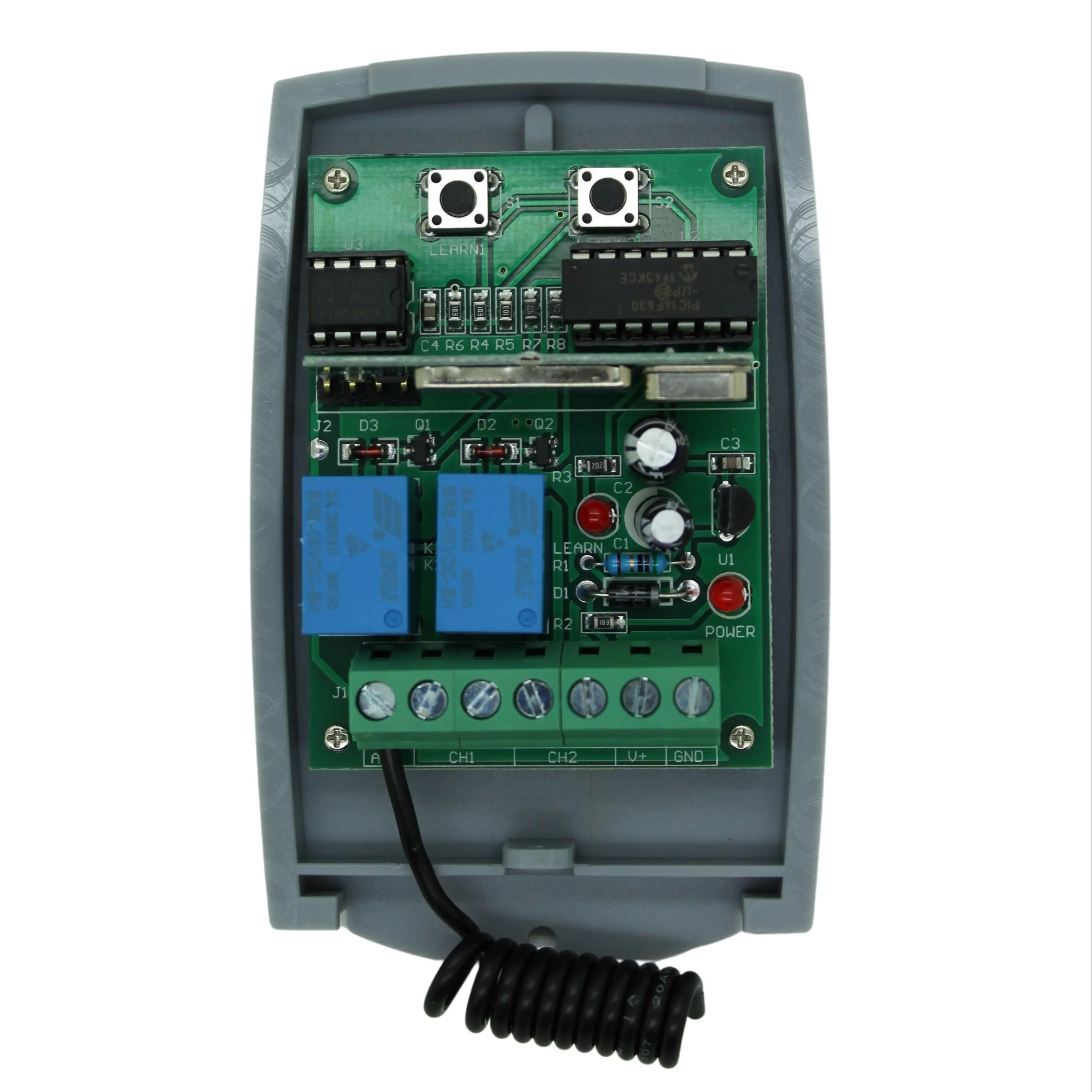

Клеммы на радиоприемнике RINDY CXRE-2 означают:«ANT» - подключение антенны;«CH1» - «канал 1» — открытие шлагбаума;«CH2» - «канал 2» — закрытие шлагбаума;«V+» и «GND» - питание 12-24В, постоянный либо переменный ток.Общий контакт с блока управления шлагбаумом подключается к «CH1». Общий контакт на «CH2» можно подключить при помощи перемычки.ПРОГРАММИРОВАНИЕ:1. Для очистки памяти на радиоприемнике RINDY CXRE-2 одновременно нажмите две кнопки «LEARN1» и «LEARN2» и держите их 10 секунд, пока не погаснет красный светодиод («LEARN»). Память радиоприемника будет очищена.2. Запоминание пульта на радиоприемнике RINDY CXRE-2 происходит следующим образом:

Кратковременно нажмите и отпустите кнопку «LEARN1» на радиоприемнике RINDY CXRE-2. Загорится красный светодиод «LEARN», означающий начало записи кода кнопки радиопульта RC-1.

Выберите и нажмите кнопку на радиопульте, которая будет означать поднятие стрелы шлагбаума или открывание ворот. Светодиод «LEARN» начнет мигать и погаснет. Это означает, что код кнопки радиопульта распознан и записан в память радиоприемника.

3. Для других радиопультов повторите процедуру, описанную в пункте 2.ПРИМЕЧАНИЯ:1. Один радиоприемник RINDY CXRE-2 может запомнить до 200 кнопок в памяти «LEARN1» и до 200 кнопок в памяти «LEARN2». Таким образом, один радиоприемник RINDY CXRE-2 может запомнить до 200 пультов.2. Если необходимо использовать большее количество радиопультов с одним шлагбаумом или воротами, то необходимо параллельно подключить несколько радиоприемников RINDY CXRE-2.3. Если ваш шлагбаум или ворота поддерживает функцию «Step-by-Step», т.е. может открываться и закрываться с одной кнопки. То контакты «CH1» и «CH2» можно подключить параллельно, и запомнить до 400 пультов на одном радиоприемнике RINDY CXRE-2 (200 пультов на «LEARN1» и 200 пультов на «LEARN2»).
