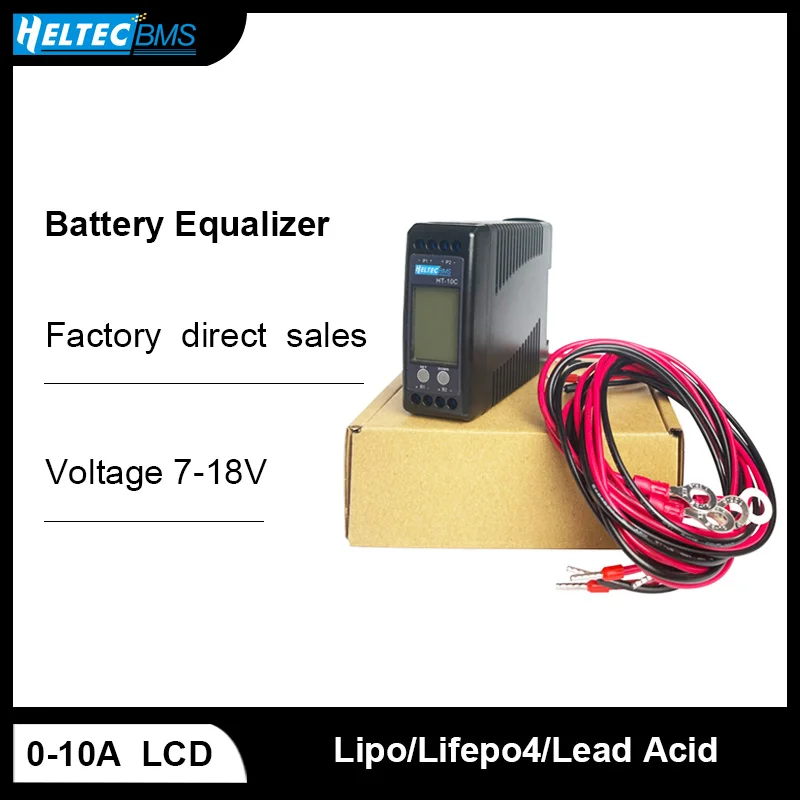

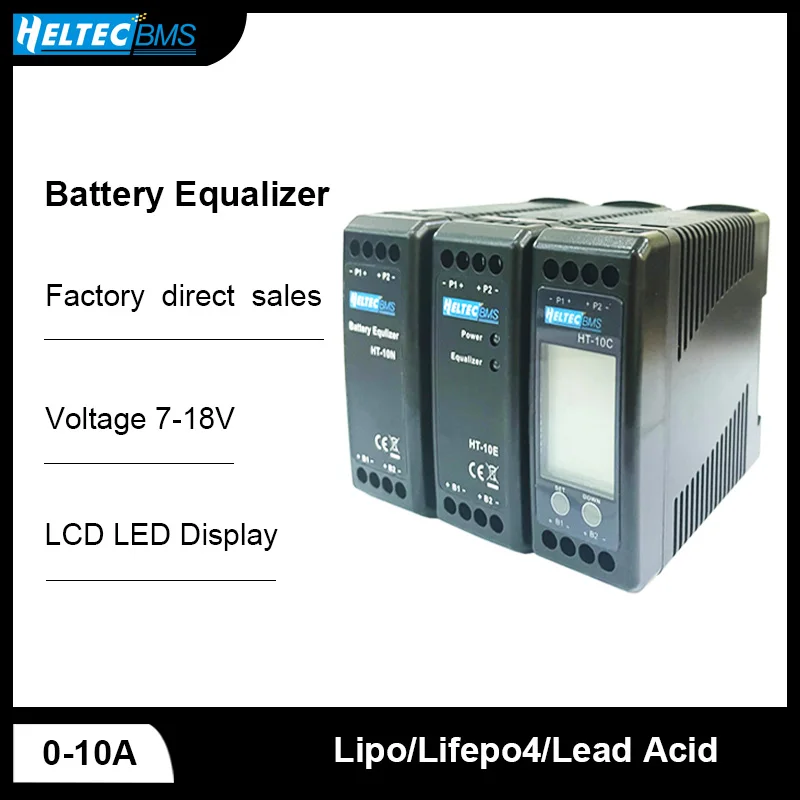

Эквалайзер Heltec для свинцово-кислотной батареи, 12 В, 10 А, активный стабилизатор LipoLifepo4, подключен к параллельной серии, ЖК-измеритель для 243648 В96 в

Эквалайзер батареи используется для поддержания баланса заряда и разряда каждого аккумулятора, подключенного в серии или параллельно. Во время

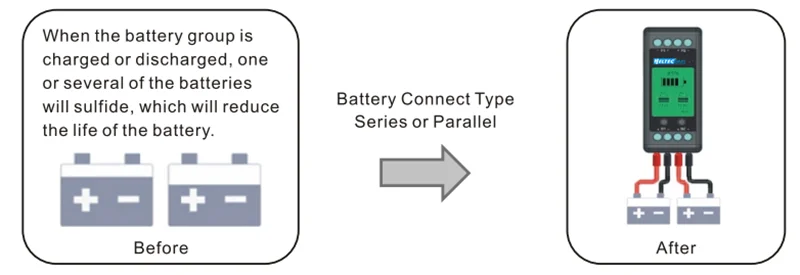

Работа аккумулятора, подключенного последовательно или параллельно, из-за разницы в химическом составе и температуре аккумуляторов, это приведет к разряжению и разрядке двух батарей. Даже когда батарея не работает, из-за разной степени саморазряда, это вызовет анимбаланс между батареями, подключенными в серии. В процессе зарядки, из-за разницы, одна батарея будет перезаряжена или разряжена, а другая не полностью заряжена или разряжена. Поскольку процесс зарядки и разрядки повторяется, эта разница будет постепенно усиливаться, в итоге привести к преждевременному отказу батареи.

Как работает эквалайзер батареи Heltec?

Эквалайзер батареи Heltec-это эквалайзер передачи энергии, который может компенсировать батарею в обоих направлениях. Когда разница в напряжении между батареями, подключенными в серии, превышает 50 милливольт, эквалайзер батареи начинает работать, и ток будет течь от аккумулятора с более высоким напряжением до низкого напряжения. Аккумулятор Thelow в конце концов сбалансирует батарею. Он может быть подключен к аккумулятору серии в течение длительного времени, чтобы автоматически поддерживать баланс батареи без обслуживания.

Эквалайзер батареи Heltec подходит для свинцово-кислотных батарей, литий-ионных батарей, литий-фосфатных батарей железа, никель-кадмиевых или никель-гидрогенных батарей. Он может работать, когда напряжение выше 7 в, то есть, аккумулятор используется для батарей с одним аккумулятором в диапазоне 7-18 в, И любое количество батарей может быть подключено параллельно или серии.

Эквалайзер батареи может быть установлен в нескольких параллельных соединениях, и может использоваться с батареями 48v 6ov 72v 96V 110V 220V 240V. Каждый эквалайзер батареи соответствует 2 батареям. Рельсового типа пряжки установки, может easilyinstall модуль в распределительной коробке.

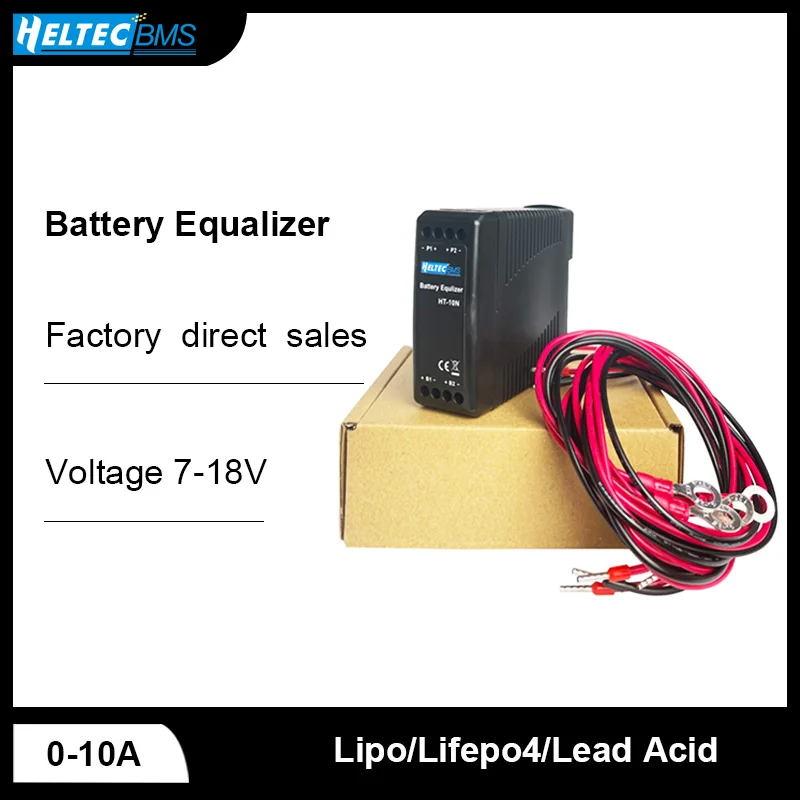

Две пары проводов для подключения аккумулятора и одна пара параллельных проводов включены в посылка продукта, что удобно для клиентов быстро установить.

2. Измерьте напряжение двух батарей ① отдельно, чтобы убедиться, что напряжение двух батарей находится в пределах нормального рабочего диапазона.

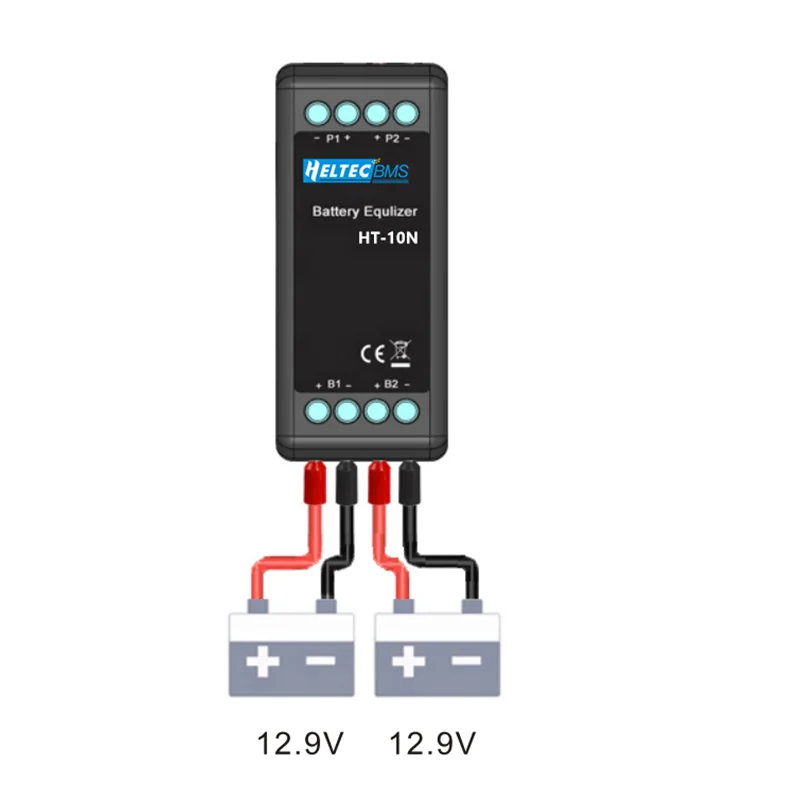

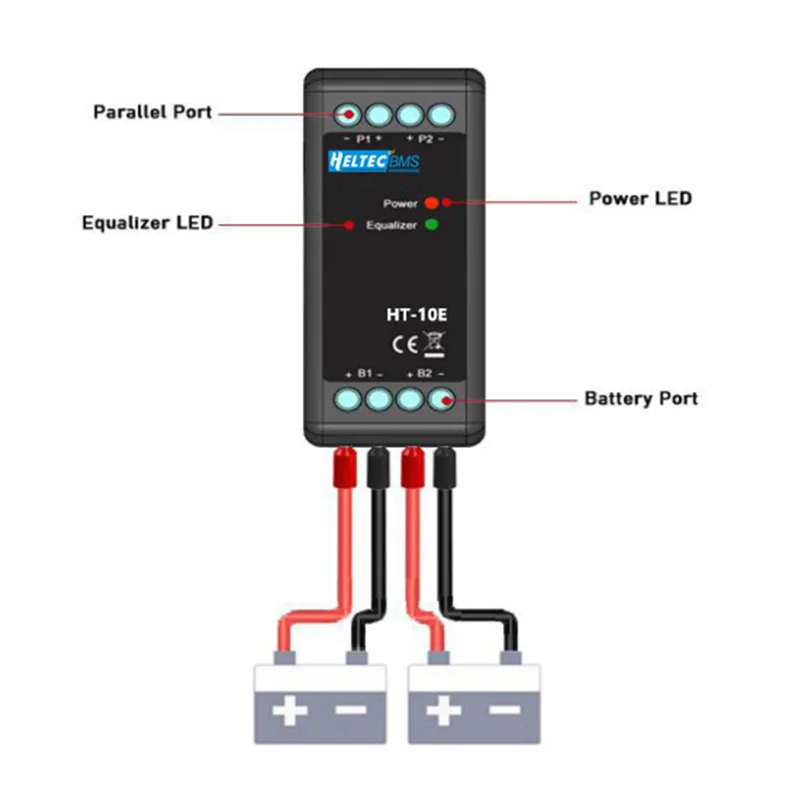

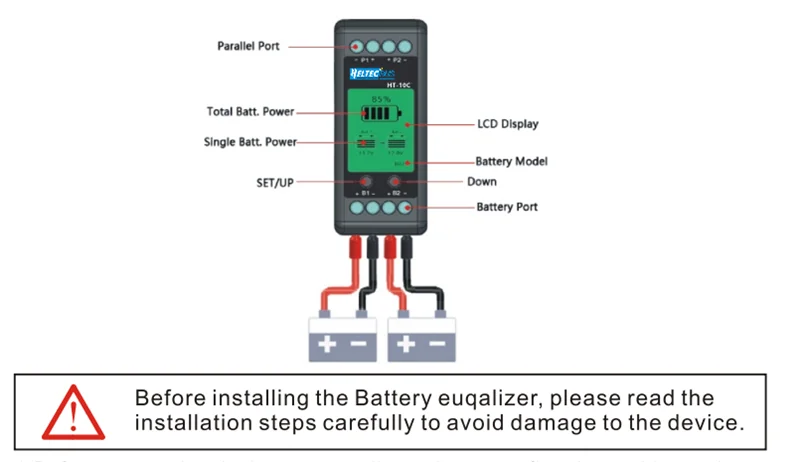

3. Подключите эквалайзер B1 + и B1-терминал к Bat-1 и Установите тип батареи. Нажмите и удерживайте кнопку SET 5s(pic1 ), затем B00 начнет мигать. Нажмите кнопку theset или dowm и выберите правильную модель аккумулятора No (режим B03 по умолчанию). После того, как кнопка не работает в течение 5 секунд, Система автоматически проверяет и установка напряжения батареи завершена, затем подключите аккумулятор equalizerB2 + и B2-терминал к Bat-2 ②.(pic.2)

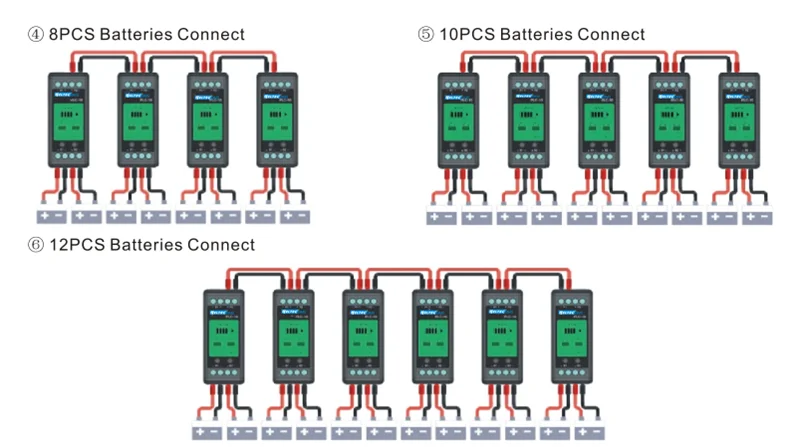

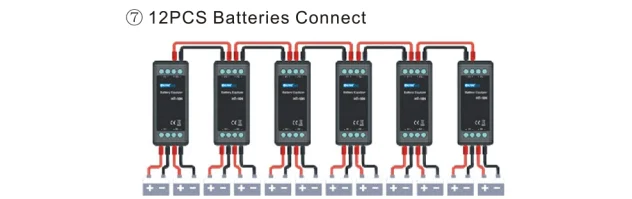

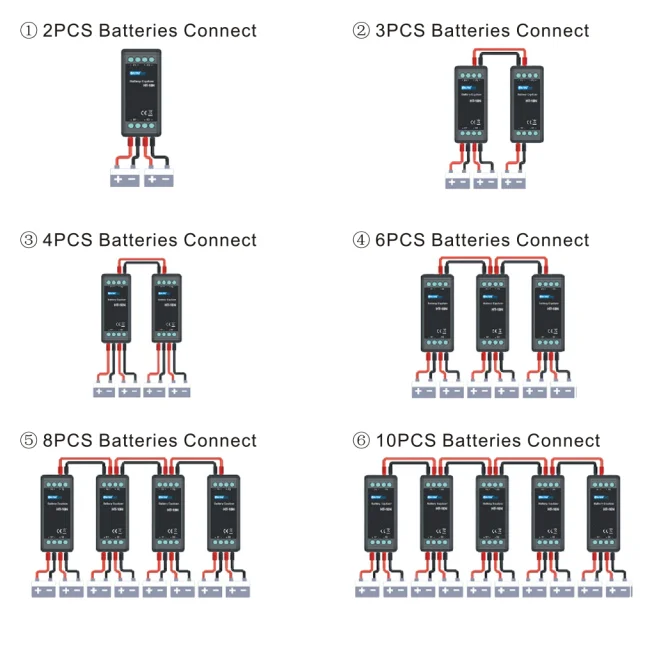

4. Если вам нужно подключить больше батареи, вы можете подключить несколько аккумуляторов (pic3). Пожалуйста, подключите P1 и P2 клеммы двух прилегающих batteryequalizers в параллельном режиме 3. После завершения подключения нескольких модулей batteryequalizer, вам нужно подождать несколько часов, чтобы достичь полного баланса напряжения среди эквалайзеров батареи.

Примечание:

①Две батареи должны быть одного типа. Емкость или Новая Старая батарея отличается, что повлияет на эффект эквалайзера батареи.

②Каждый эквалайзер соответствует двум аккумуляторам.

③Несколько эквалайзеров батареи могут быть использованы параллельно для решения напряжения

Баланс нескольких батарей в аккумуляторной упаковке. Теоретически, бесчисленные батареи могут быть подключены параллельно.

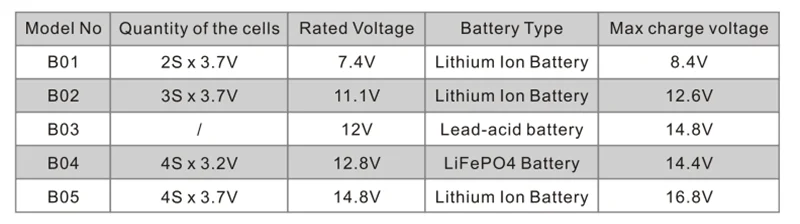

Таблица типа батареи

* Режим B03 по умолчанию

Схема установки проводки

HT-10C/HT-10E
