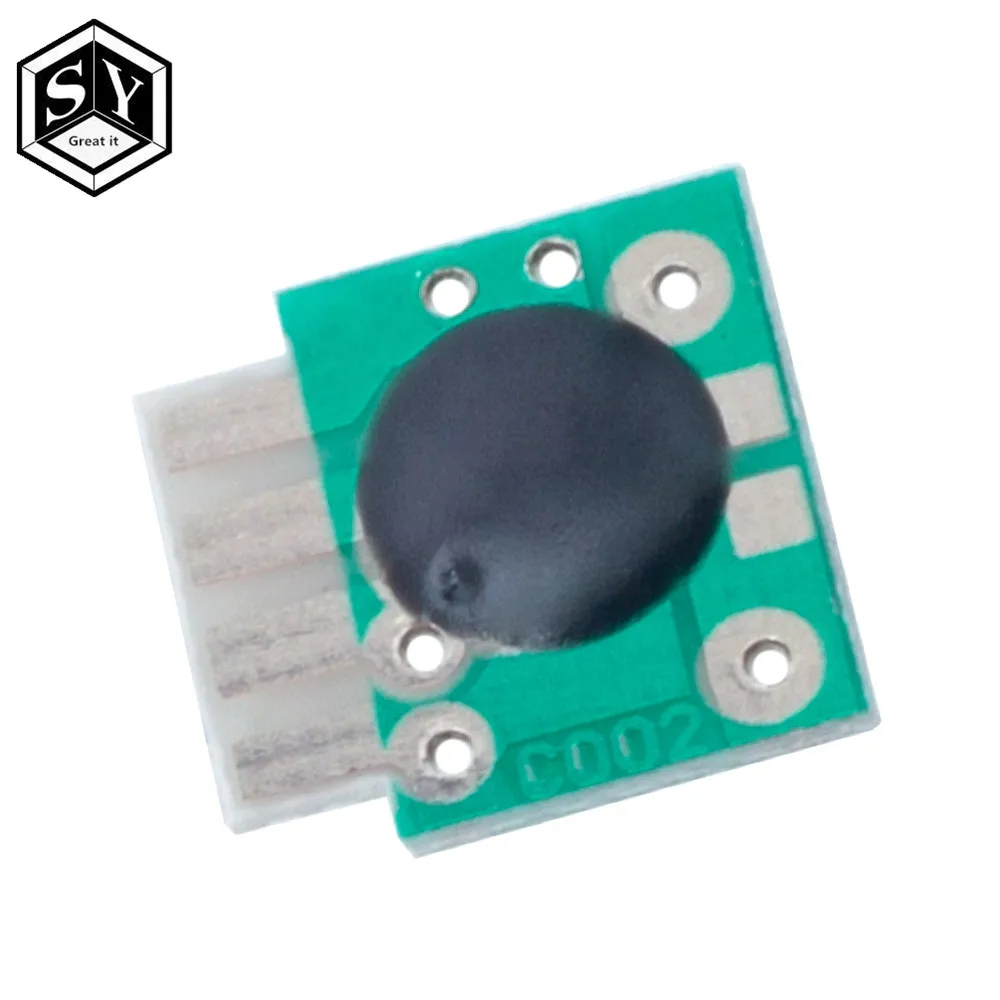

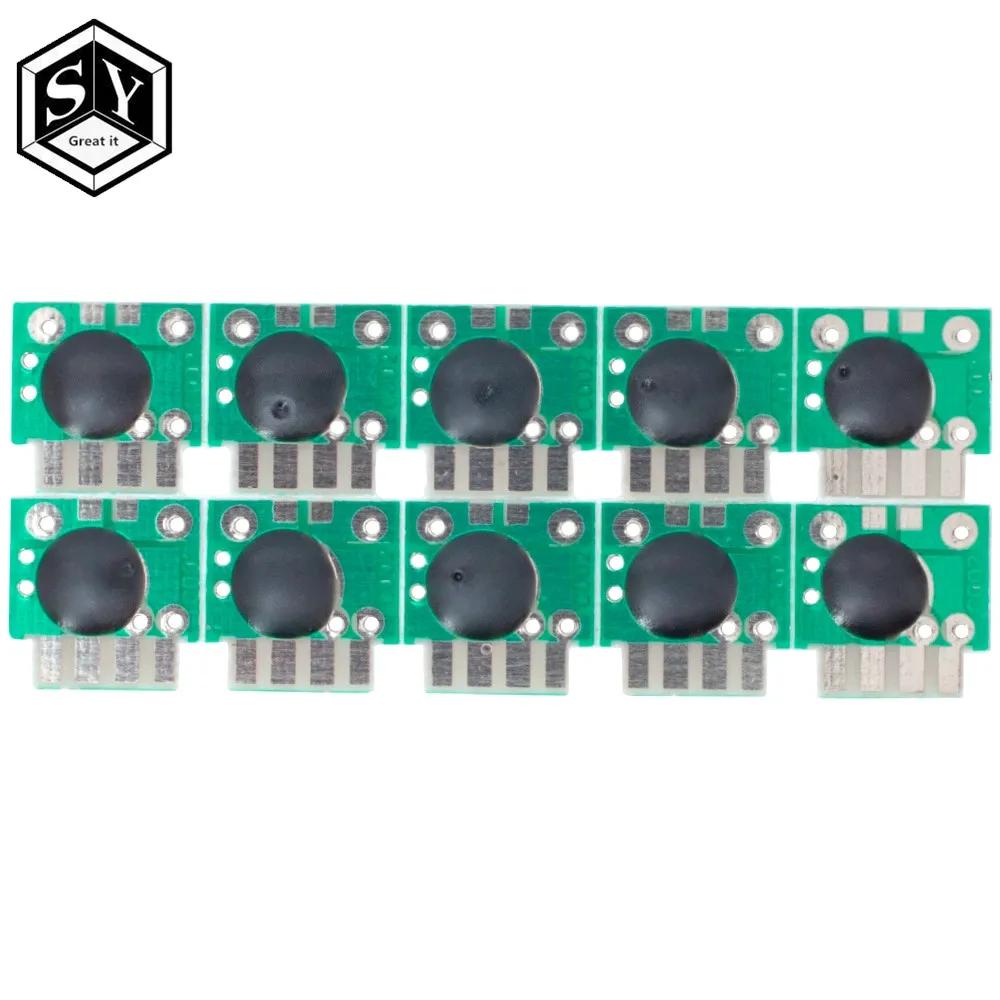

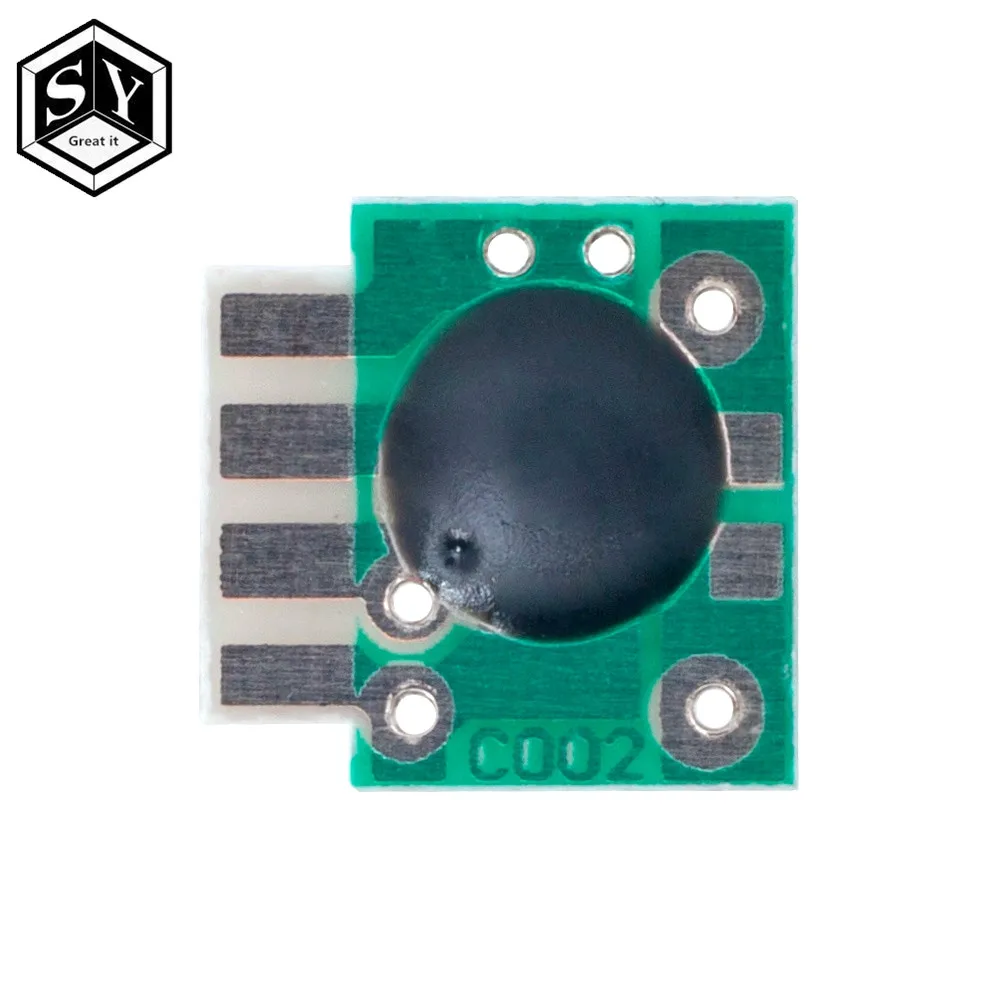

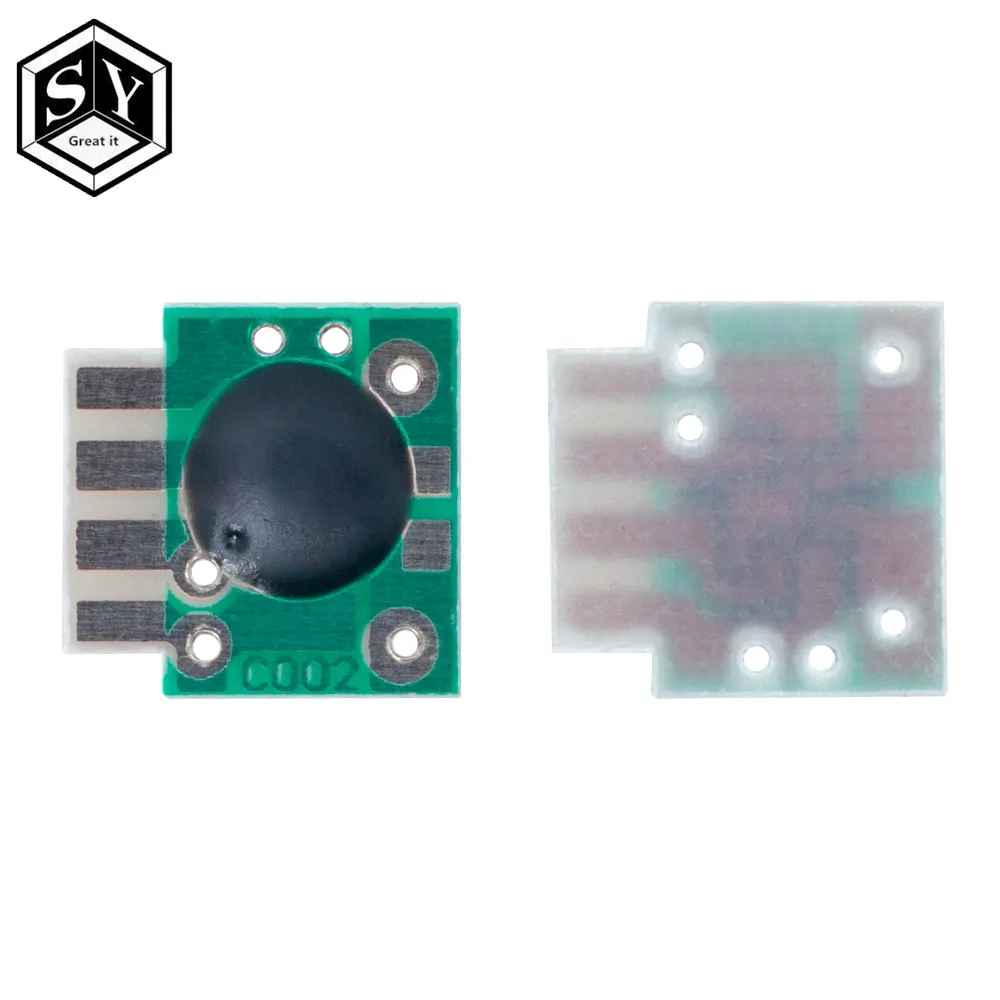

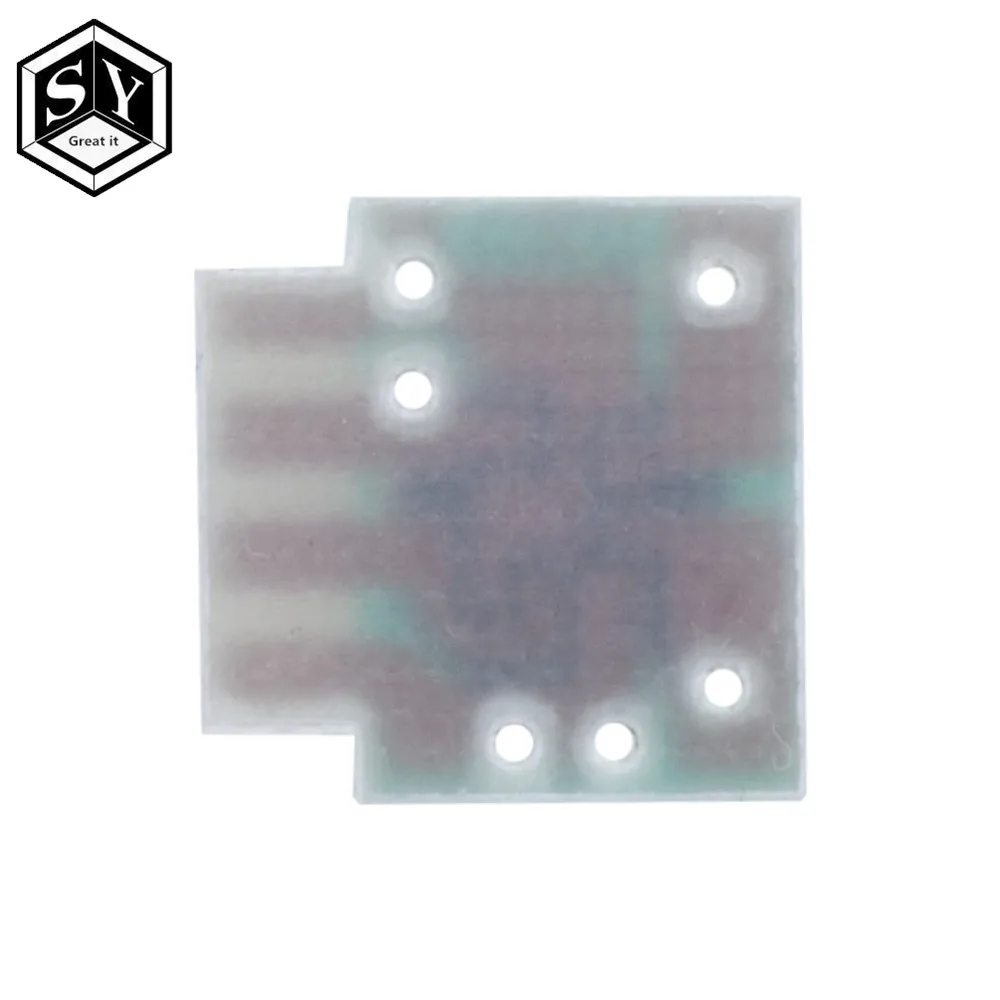

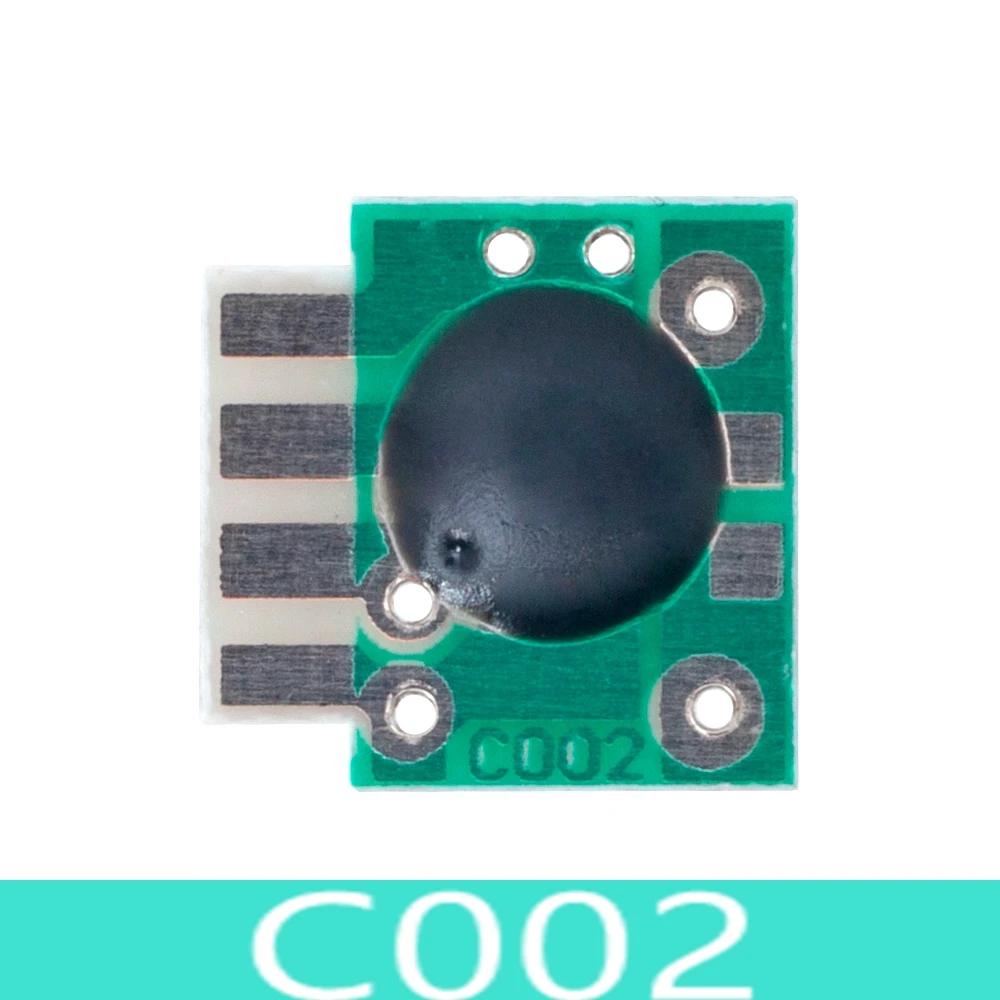

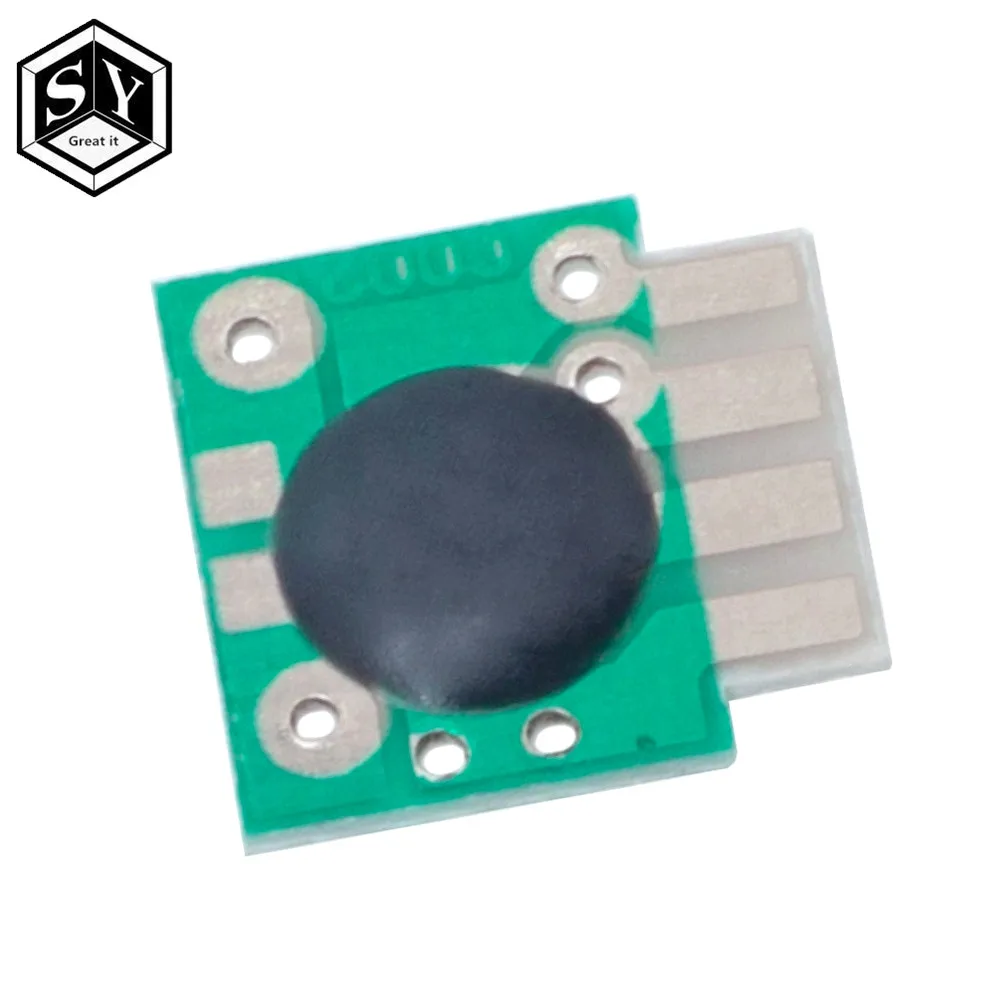

10Pcs11 0119120 трехтоновая дополнительная микросхема охранной сигнализации IC голосовой модуль музыкальная интегральная схема C002

86411

Набор для творчества

Электрический wish E4 пьезоэлектрический пчелиный клинок и лунная полоса

1: конец выбора звука составляет 110 звуков, подключен к положительному vCC-119 звуков,

Подключен к отрицательному GND 120 звук.

2: необходимо сначала выбрать хороший звук, затем электрифицировать работу.

Состояние питания не позволяет изменить уровень сигнала селектора звука.

3: нет функции триггера, включение питания работает, выходной терминал непосредственно выводит сигналы.

4:R1-это ударопрочность для регулировки скорости звука. Чем больше R1, тем медленнее скорость звука. Чем меньше R1, тем быстрее скорость звука. Диапазон регулировки сопротивления R1 от 100K до 240K

5: чип питания напряжение VCC диапазон напряжения от 3 до 5 В,

Индуктор привода питания напряжение VDD диапазон напряжения от 5 до 9 В.

6: сопротивление ограничению тока R2 Выберите 1K-10K (также: Если напряжение источника питания vCC составляет менее 5 В, чип сигнализации не нуждается в серии сопротивления ограничению тока R2, И не нужно использовать составной Триод, поэтому выходное сопротивление может быть уменьшено.) сдержанное пространство: Не менее 10x14 мм Погрешность индуктивности составляет менее 20%.
