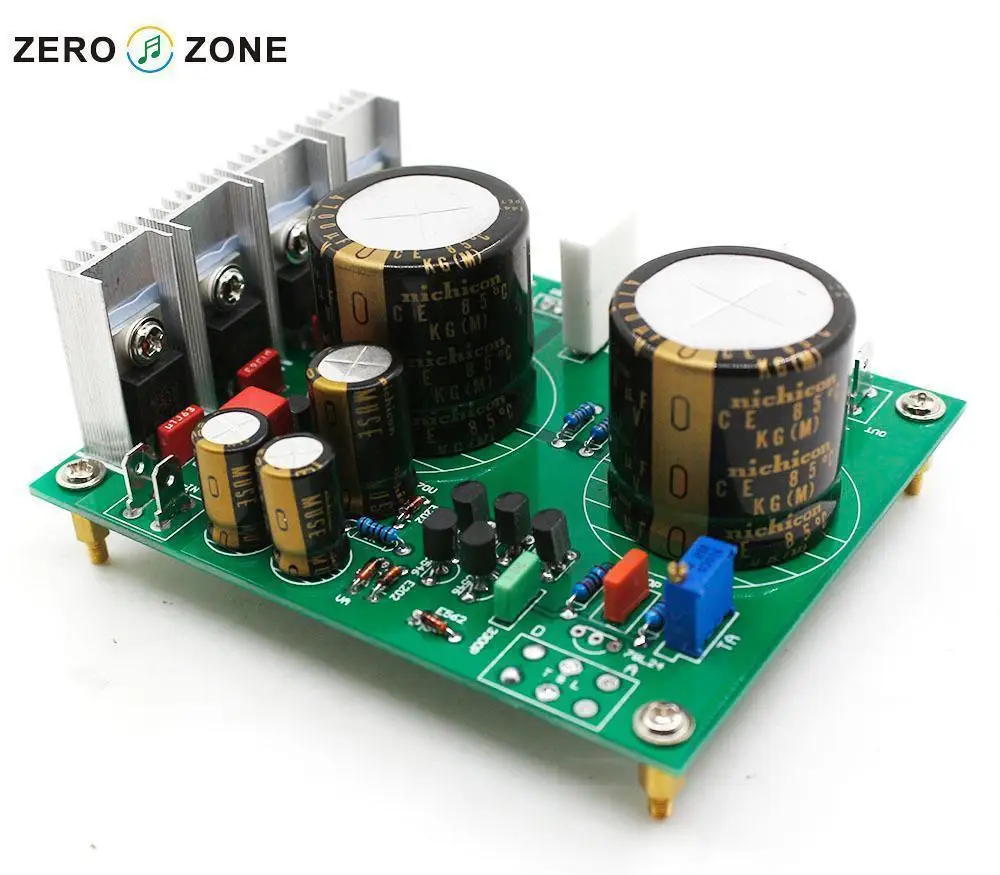

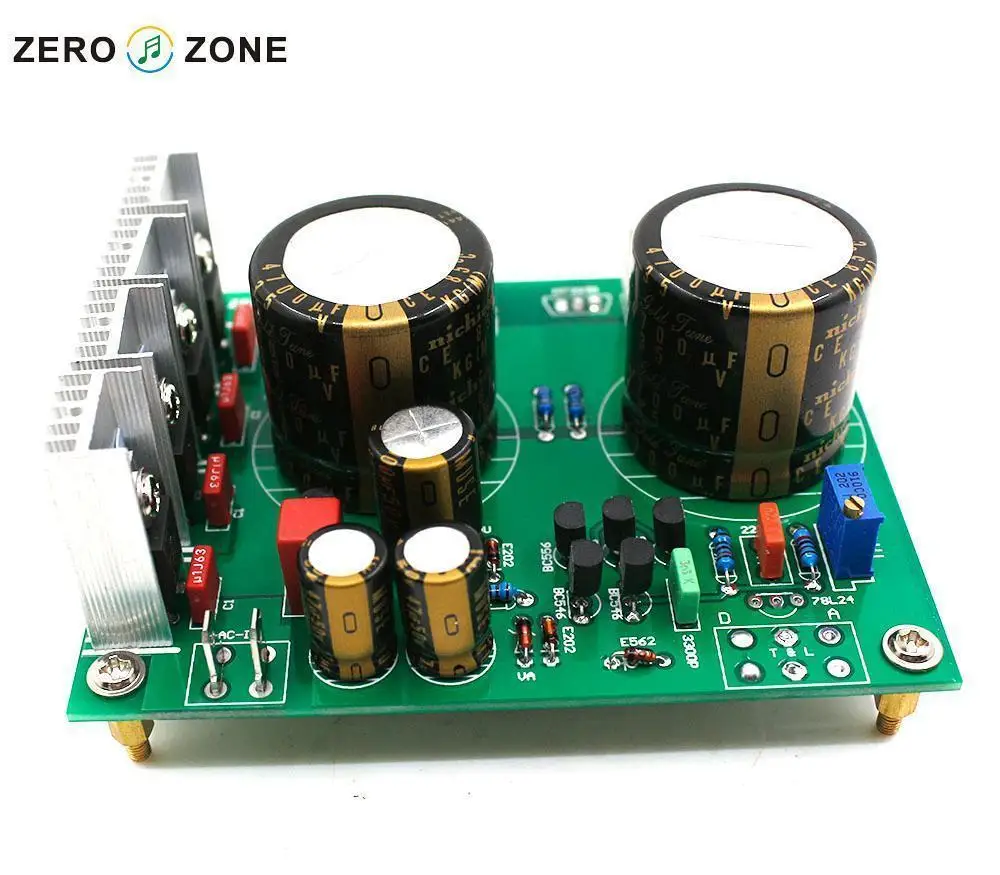

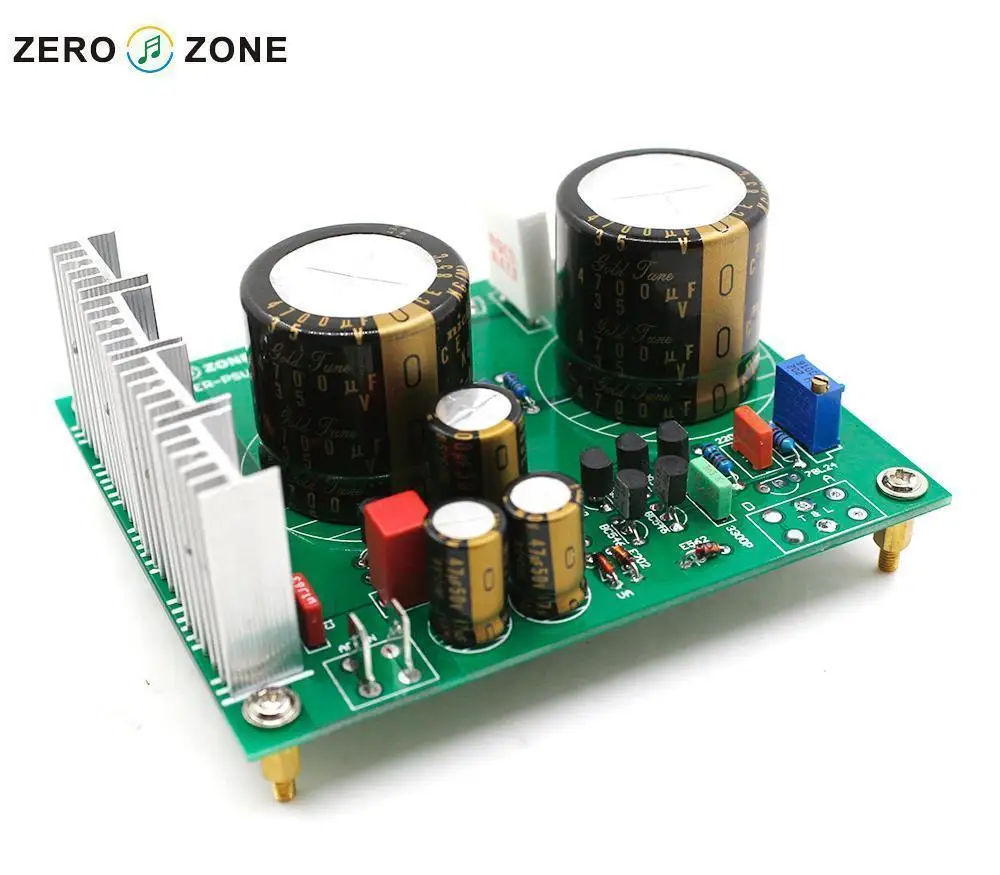

S11-высокопроизводительный однорельсовый линейный Регулируемый источник питания (блок питания). В основном это половина БП с двумя рельсами σ22 и обладает такими же малошумными, высокими токами, отличной регулировкой линии/нагрузки, широкой полосой пропускания и стабильными характеристиками. S22 идеально подходит для DIY стереонаушников, преусилителей, DACs, сетевых медиаплееров и других приложений, требующих однорельсового регулируемого блока питания.В цепи используются все дискретные компоненты (без интегральных схем), а также мощные MOSFETs в качестве выходных устройств «pass».S11 происходит из σ22, который является результатом проекта общественного обслуживания для любителя аудиофилов. Схема является открытым исходным кодом. Дизайн схемы, а также макет печатной платы-это работа AMB с участием сообщества DIY. Он разработан, чтобы быть относительно легко построить, но это не рекомендуется в качестве первого проекта для начинающих.Размер печатной платы: 102x86ммМы можем обеспечить DC3.3V-DC36V все виды напряжения. Если у вас нет необходимого напряжения. Вы можете выбрать «другое напряжение»
Затем отправьте сообщение, чтобы сообщить нам, что вам нужно напряжение.
Эта плата может выводить максимальный ток около 6а.
Примечание: дваMOS регулятор транзистора IRF9Z24 нужно добавить радиатор. Высокому току понадобится бигер радиатор.
Примечание: При выходном напряжении более 19 в. Один большой фильтрующий конденсатор будет 10000 мкФ/50 В. Высота будет около 50 мм.
